法兰衬氟蝶阀
碳钢衬氟蝶阀
碳钢对夹式衬氟蝶阀英文名称：Carbon steel wafer fluorine-butterfly butterfly valve碳钢衬氟蝶阀型号：D71F46-16C碳钢衬氟蝶阀说明：碳钢衬氟蝶阀，阀门材质主要为碳钢材质，阀门密封为聚四氟乙烯密封，蝶阀采用手柄开关，阀门具有极强的耐腐蚀性，即可耐强酸，又可耐强碱，而且阀门在酸性介质或碱性介质的管道都可以良好的应用，蝶阀的体积小，重量轻，且阀门开关迅速，几秒内就能将管道关闭，使用方便，阀门外观经过烤漆，天蓝色外观，阀门采用对夹式连接，方便在管道上拆卸维修等。
碳钢衬氟蝶阀工作原理：衬氟蝶阀的工作过程也是极为简单，阀门的阀板只需要经过九十度的旋转，就可以达到完全开启和关闭状态，蝶阀的工作迅速，从关闭到开启，仅需要短短的几秒钟而已，开启十分的迅速。
碳钢蝶阀参数说明：蝶阀的种类介绍和分类方式：(1)电动蝶阀(2)气动蝶阀(3)液动蝶阀(4)手动蝶阀按结构形式分：(1)中心密封蝶阀(2)单偏心密封蝶阀(3)双偏心密封蝶阀(4)三偏心密封蝶阀密封面材质分：(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。
密封副由金属硬质材料对金属硬质材料构成。
按密封形式分：(1)强制密封蝶阀。
1)弹性密封蝶阀。
密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。
2)外加转矩密封蝶阀。
密封比压由外加于阀门轴上的转矩产生。
(2)充压密封蝶阀。
密封比压由阀座或阀板上的弹件密封元件充压产生。
(3)自动密封蝶阀。
密封比压由介质压力自动产生。
按工作压力分：(1)真空蝶阀。
工作压力低于标堆大气压的蝶阀。
(2)低压蝶阀。
公称压力PN<1．6MPa的蝶阀。
(3)中压蝶阀。
公称压力PN为2．5--6．4MPa的蝶阀。
(4)高压蝶阀。
公称压力PN为10。
0--80．0MPa的蝶阀。
(5)超高压蝶阀。
双偏心软密封法兰蝶阀技术说明
双偏心软密封法兰蝶阀技术说明一、产品概述本阀是双偏心软密封结构双向密封蝶阀，利用执行装置进行操作实现开关阀门，其在管网系统中起到接通与切断和调节流量的作用。
本产品主要适用于水厂、电厂、钢厂、石油化工、食品医药、轻纺、造纸等系统给排水用。
以其良好的使用性能而深受用户的信赖。
二、基本性能参数（1）双偏心、橡胶软密封、手电两用蝶阀。
（2）阀门公称压力：1.0/1.6MPa；阀门承压能力：1.5倍以上的公称压力，无结构性损伤，无可见渗漏。
密封试验压力：1.1倍公称压力，无可见渗漏。
阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水。
（3）适用介质：污水、清水、自来水、空气等；适用温度：-20℃～80℃。
（4）连接方式：双法兰连接；安装方式：推荐立式安装（如需卧式安装请注明）。
（6）蝶阀全开时的流阻系数≤0.3。
（7）阀门双向承压，保证两侧均能承受1.5倍以上的公称压力，密封试验压力1.1倍公压。
阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水，不漏水，不产生有害变形，不影响正常使用。
阀门处于正常运行状态时，阀门能可靠的处于全开状态，无汽蚀损害，且不发生蝶板抖动现象。
（8）手动蝶阀执行机构采用防水性能良好的蜗轮蜗杆式传动装置，有较高的减速比，阀门初始开和终点关瞬时启闭力不超过250N.m，便于人工操作。
电动蝶阀执行机构可根据客户需求选配。
当遇到断电时，操作人员可通过电动执行机构上的手轮对阀门进行单人手动操作，并在合理的时间内实现阀门的全开或全关。
三、设计制造标准CJ/T 261-2007 给水排水用蝶阀GB/T12238-2008 法兰和对夹连接弹性密封蝶阀GB/T12221-2005 通用阀门法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁管法兰JB/T5300-2008 工业阀门材料选用导则GB/T1220-2016 不锈钢棒GB/T12227-2005 通用阀门球墨铸铁件技术条件GB/T12225-2005 通用阀门铜合金铸件技术条件GB/T12220-2015 工业阀门标志JB/T106-2004 阀门的标志和涂漆GB/T13927-2008 工业阀门压力试验GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB/T12222/12223-2005 多（部分）回转阀门驱动装置的连接JB/T8219-2016 工业过程控制系统用普通型及智能型电动执行机构GB4208-2008 外壳防护等级四、结构设计与特点（1）阀门结构通过探伤零损伤检测。
阀门的种类及图例
钢制球阀
外螺纹球阀
蝶阀
API 美标球阀 对夹球阀 高温球阀 气动球阀
10
金属密封蝶阀 中线软密封蝶阀 自动保压液控蝶阀 通风蝶阀 对夹式碟阀
软密封蝶阀 伸缩蝶阀 F504、F47 蝶阀 蜗轮法兰蝶阀 外螺纹蝶阀
11
手动法兰蝶阀 电动法兰蝶阀
气动对夹式蝶阀
闸阀
平板闸阀
气动蝶阀 气动法兰蝶阀
阀门的分类
阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的 按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的 按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。即：按公称压力分：≤1.6MPa 为低压阀、 压力 2.5、4.0、6.4MPa 为中压阀、≥10MPa 为高压阀、超过 100MPa 为超高压阀。
电子式电动三通合流、分流调节阀 微型电动球阀
5
电动 V 型球阀 ZKJW 电动调节蝶阀 ZAZS 型电动角形调节阀 高温高压调节阀
ZDJR 、ZKJR 系列电动 O 型切断调 节球阀 防爆型电动调节阀 电动三通调节阀 电动顶部导向型调节阀
6
智能电动调节蝶阀
自力式调节阀
V230Y 型自力式压力调节阀
减压阀—用于自动降低管道及设备内介质压力。系使介质经过阀瓣的间隙时，产生阻力造成 压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类
截断阀类——主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟 阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类——主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。
阀门的种类和图例
阀门的种类和图例阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。
阀门的用途是广泛的，因此它起的作用也是很大的。
例如:在发电厂中阀门能够控制锅炉和汽轮机的运转;在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此，阀门同其它产品比较往往被人们忽视。
例如:在安装机器设备时，人们往往把重点放在主要机器设备方面，如:压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分(如化工、石油、电站等)、有的按介质分(如水蒸汽、空气阀等)、有的按材质分(如铸铁阀、铸钢阀、锻钢阀等)、有的按连接形式分(如内螺纹、法兰阀等)、有的按温度分(如低温阀、高温阀等)。
我国目前大多数习惯是按压力和结构种类来区分。
即:按公称压力分:?1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、?10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有:旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀(包括底阀)—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
疏水器—按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
蝶阀型号大全
蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。
♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W;伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

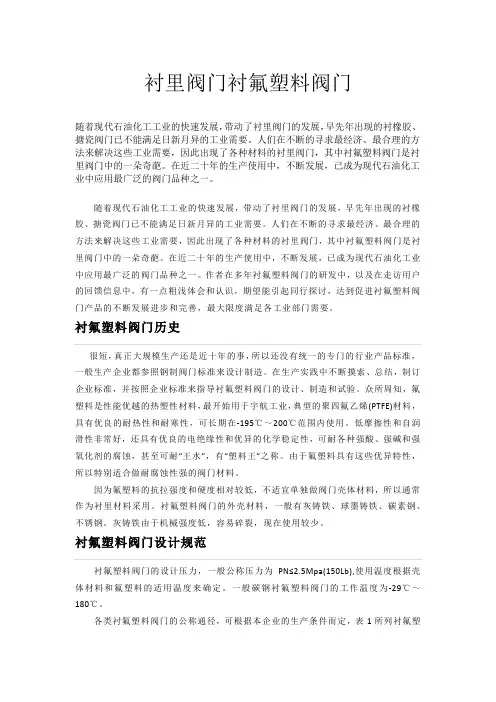

衬里阀门衬氟塑料阀门
衬里阀门衬氟塑料阀门随着现代石油化工工业的快速发展，带动了衬里阀门的发展，早先年出现的衬橡胶、搪瓷阀门已不能满足日新月异的工业需要。
人们在不断的寻求最经济、最合理的方法来解决这些工业需要，因此出现了各种材料的衬里阀门，其中衬氟塑料阀门是衬里阀门中的一朵奇葩。
在近二十年的生产使用中，不断发展，已成为现代石油化工业中应用最广泛的阀门品种之一。
随着现代石油化工工业的快速发展，带动了衬里阀门的发展，早先年出现的衬橡胶、搪瓷阀门已不能满足日新月异的工业需要。
人们在不断的寻求最经济、最合理的方法来解决这些工业需要，因此出现了各种材料的衬里阀门，其中衬氟塑料阀门是衬里阀门中的一朵奇葩。
在近二十年的生产使用中，不断发展，已成为现代石油化工业中应用最广泛的阀门品种之一。
作者在多年衬氟塑料阀门的研发中，以及在走访用户的回馈信息中，有一点粗浅体会和认识，期望能引起同行探讨，达到促进衬氟塑料阀门产品的不断发展进步和完善，最大限度满足各工业部门需要。
衬氟塑料阀门历史很短，真正大规模生产还是近十年的事，所以还没有统一的专门的行业产品标准，一般生产企业都参照钢制阀门标准来设计制造。
在生产实践中不断摸索、总结，制订企业标准，并按照企业标准来指导衬氟塑料阀门的设计、制造和试验。
众所周知，氟塑料是性能优越的热塑性材料，最开始用于宇航工业，典型的聚四氟乙烯(PTFE)材料，具有优良的耐热性和耐寒性，可长期在-195℃～200℃范围内使用。
低摩擦性和自润滑性非常好，还具有优良的电绝缘性和优异的化学稳定性，可耐各种强酸、强碱和强氧化剂的腐蚀，甚至可耐“王水”，有“塑料王”之称。
由于氟塑料具有这些优异特性，所以特别适合做耐腐蚀性强的阀门材料。
因为氟塑料的抗拉强度和硬度相对较低，不适宜单独做阀门壳体材料，所以通常作为衬里材料采用。
衬氟塑料阀门的外壳材料，一般有灰铸铁、球墨铸铁、碳素钢、不锈钢。
灰铸铁由于机械强度低，容易碎裂，现在使用较少。
衬氟塑料阀门设计规范衬氟塑料阀门的设计压力，一般公称压力为PN≤2.5Mpa(150Lb),使用温度根据壳体材料和氟塑料的适用温度来确定。
TTV专用蝶概述
TTV专用蝶概述TTV蝶阀TTV成立于1982年，公司总部位于西班牙马德里，同时在、墨西哥、南非约翰内斯堡，迪拜及开普敦都设有分支机构。
TTV蝶阀的产品遍布五大洲：德国、法国、英国、葡萄牙、丹麦、希腊、土耳其、挪威、荷兰、波兰、瑞典等地区。
TTV蝶阀具备较精尖的机械设备，可按不同的生产要求生产标准或非标准的产品。
所有产品出厂前均需经过严格的检验和耐压测试以确保产品的质量。
TTV蝶阀拥有*过25年的阀门制造经验，能够向您提供**的产品，这些产品都是已经在各个领域经受了严格的考验。
我们的阀门有**的质量*，因为我们在选用材料方面做到*科学以及具有完善与充分的质量*体系。
经过了25年以上的研发历程，我们的产品除了拥有蝶阀的多有典型优点外，还有其他许多优势：体积小，质量轻；安装、拆卸及操作简易；方便的手动操作，电动，气动和液压自动化操作；可自动清洁，*维护；安全密封，较大的程度保压；但见阀杆，不用插销。
TTV蝶阀被广泛应用于各个方面，特别是以下几个工业领域：水处理、石油化工、能源、公共设施、造船=钢铁工业、化学工业，燃气。
TTV蝶阀将一如既往地为更多的用户服务。
上海添广阀门有限公司为TTV在消防及水系统一代理商上海添广阀门有限公司成立伊始就显示出了强劲势头，销售的阀门器材有球阀，闸阀，蝶阀，截止阀，止回阀，调节阀，旋塞阀，安全阀，电磁阀，柱塞阀，疏水器｜疏水阀，呼吸阀，过滤器，阻火器，针型阀，排气阀，排污阀，排泥阀，放料阀，平衡阀，管夹阀，角座阀，隔膜阀，减压阀，底阀，视镜，水力控制阀等。
品种齐全质量过硬。
蝶阀系列产品：进口TTV蝶阀、德国进口蝶阀、英国进口蝶阀、日本进口蝶阀、美国进口蝶阀。
对夹式蝶阀、对焊式蝶阀、法兰蝶阀。
气动蝶阀、气动真空蝶阀、气动法兰蝶阀D643、D641、气动对夹蝶阀D671、D673、气动软密封蝶阀D671、D672、D641、气动硬密封蝶阀D673H、D643H、D663H、电动蝶阀、电动对夹蝶阀D973、D971、电动法兰蝶阀D941、D943、电动软密封蝶阀D971X、D972X、D941X、电动硬密封蝶阀D943H、D973H、D963H。
法兰衬氟蝶阀-D41F46-16C
【法兰衬氟蝶阀】-上海威蝶阀门产品型号：D41F46、D341F46产品口径：DN40～1200产品压力：1.0MPa～2.5MPa产品材质：铸铁、铸钢、不锈钢等1.【法兰衬氟蝶阀】用途及特点蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。
蝶阀在管路中除了起节断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。
另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。
2.【法兰衬氟蝶阀】分类1.其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀,采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。
阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
2.由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。
3.【法兰衬氟蝶阀】结构特点1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；2.四级加载弹性密封，绝对保证了阀门内、外的零泄漏；a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；c.轴的径向采用O型圈与金属垫的组合；d.阀座镶在有弹性条的阀体的槽内；3.采用可调弹性弹子定位。
定位准确，结构简单。
4.【法兰衬氟蝶阀】设计规范遵循GB 12238，API609，MSS SP-68标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、
衬氟蝶阀的中线蝶阀为整个蝶板与阀座在360度圆内同心(中线)，具有双向密封功能，压力、流量可自由调节
2、
衬氟蝶阀的偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想
3、
衬氟蝶阀的四级加载弹性密封，绝对保证了阀门内、外的零泄漏;轴头、蝶板园周连接外的特殊过渡曲线与阀座的合理过盈;轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。轴的径向采用O型圈与金属垫的组合;阀座镶在有弹性条的阀体槽内;
390
141
4-?14
160
140
10
50
2
108
140
110
90
3
16
4-?14
200
160
12
65
2 1/2
112
160
130
110
3
16
4-?14
250
160
13
80
3
114
185
150
125
3
18
4-?18
250
170
14
100
4
127
205
170
145
3
18
4-?18
300
180
16
125
5
140
235
StainlessSteel
衬F4
AddF4
F4
铸钢
WCB
不锈钢
StainlessSteel
衬F4
AddF4
四氟
PTFE
硅橡胶VITON
法兰衬氟蝶阀性能参数:
衬氟蝶阀型号
D341F4
衬氟蝶阀材质
铸铁、铸钢、不锈钢
衬氟蝶阀连接形式
法兰
衬氟蝶阀结构形式
垂直板式
衬氟蝶阀适用介质
蒸汽
衬氟蝶阀压力环境
常压
衬氟蝶阀工作温度
4、
衬氟蝶阀采用可调弹性弹子定位，定位准确，结构简介。(采用O型圈是为了防止意外泄漏时的安全措施)
5、
衬氟蝶阀的法兰连接双偏心蝶阀适用于压力较高场合。
法兰衬氟蝶阀结构图:
法兰衬氟蝶阀零件材料:
上下阀体
Body
阀座
Seat
阀板
Disc
填料
StemPacking
衬垫
Gasket
铸铁HT200
铸钢WCB
不锈钢
法兰衬氟蝶阀
英文名称：Flange fluorine butterfly valve
衬氟蝶阀型号：D341F4-10C
法兰衬四氟蝶阀概述:
蜗杆传动衬氟蝶阀适用的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
常温
衬氟蝶阀标准.
国标
衬氟蝶阀流动方向
单向
衬氟蝶阀驱动方式
手动
衬氟蝶阀零部件、配件
执行器
衬氟蝶阀用途.
截止
衬氟蝶阀类型
直通式
衬氟蝶阀口径.
DN40-1000MM
法兰衬氟蝶阀外形尺寸:
DN(mm)
NPS
L
D
D1
D2
F
B
N-?D
W
D0
H
WT(kg)
PN0.6MPa
40
1 1/2
106
130
100
80
3
16
200
175
3
20
8-?18
300
275
18
150
6
140
260
225
200
3
20
8-?18
200
295
38
200
8
152
315
280
255
3
22
8-?18
200
320
73
250
10
250
370
335
310
3
24
12-?18
240
385
105
300
12
270
435
375
362
3
24
12-?23
240
