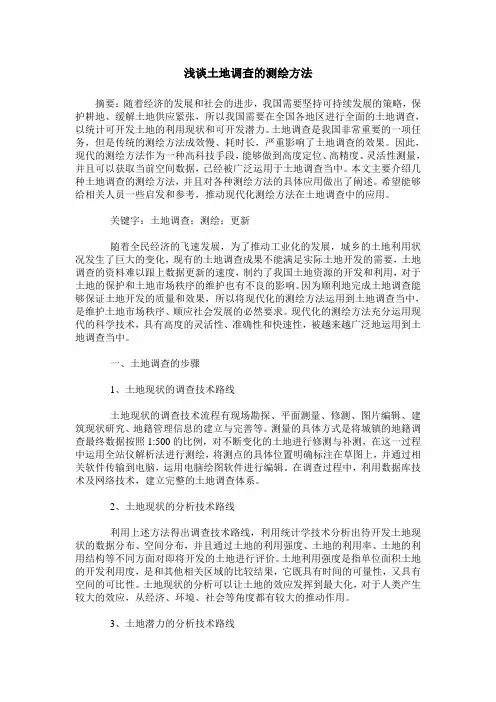

浅谈土地调查的测绘方法
浅谈土地调查的测绘方法摘要：随着经济的发展和社会的进步，我国需要坚持可持续发展的策略，保护耕地、缓解土地供应紧张，所以我国需要在全国各地区进行全面的土地调查，以统计可开发土地的利用现状和可开发潜力。
土地调查是我国非常重要的一项任务，但是传统的测绘方法成效慢、耗时长，严重影响了土地调查的效果。
因此，现代的测绘方法作为一种高科技手段，能够做到高度定位、高精度、灵活性测量，并且可以获取当前空间数据，已经被广泛运用于土地调查当中。
本文主要介绍几种土地调查的测绘方法，并且对各种测绘方法的具体应用做出了阐述。
希望能够给相关人员一些启发和参考，推动现代化测绘方法在土地调查中的应用。
关键字：土地调查；测绘；更新随着全民经济的飞速发展，为了推动工业化的发展，城乡的土地利用状况发生了巨大的变化，现有的土地调查成果不能满足实际土地开发的需要，土地调查的资料难以跟上数据更新的速度，制约了我国土地资源的开发和利用，对于土地的保护和土地市场秩序的维护也有不良的影响。
因为顺利地完成土地调查能够保证土地开发的质量和效果，所以将现代化的测绘方法运用到土地调查当中，是维护土地市场秩序、顺应社会发展的必然要求。
现代化的测绘方法充分运用现代的科学技术，具有高度的灵活性、准确性和快速性，被越来越广泛地运用到土地调查当中。
一、土地调查的步骤1、土地现状的调查技术路线土地现状的调查技术流程有现场勘探、平面测量、修测、图片编辑、建筑现状研究、地籍管理信息的建立与完善等。
测量的具体方式是将城镇的地籍调查最终数据按照1:500的比例，对不断变化的土地进行修测与补测，在这一过程中运用全站仪解析法进行测绘，将测点的具体位置明确标注在草图上，并通过相关软件传输到电脑，运用电脑绘图软件进行编辑。
在调查过程中，利用数据库技术及网络技术，建立完整的土地调查体系。
2、土地现状的分析技术路线利用上述方法得出调查技术路线，利用统计学技术分析出待开发土地现状的数据分布、空间分布，并且通过土地的利用强度、土地的利用率、土地的利用结构等不同方面对即将开发的土地进行评价。
地籍测量
地籍测量简介：地籍测量是土地管理工作的重要基础，它是以地籍调查为依据，以测量技术为手段，从控制到碎部，精确测出各类土地的位置与大小、境界、权属界址点的坐标与宗地面积以及地籍图，以满足土地管理部门以及其它国民经济建设部门的需要。
地籍测量的方法：按设备手段不同分为普通测量法（地面法）、航测法和综合法；按地籍原图的成图方法分为解析法、部分解析法和图解法；按基本图件的可用性，分为地籍修测、补测与全测。
地籍测量的精度要求及成图比例尺：小城镇地籍测量水平控制网的基本要求主要是精度方面的要求：四等控制网最弱相邻边的相对点位中误差小于5厘米，四等以下网最弱点小于5厘米。
城镇地籍平面控制网坐标系统应满足投影长度变形值小于每千米2.5厘米的原则。
以上第一条必须达到精度要求，第二条应当考虑精度要求。
其它要求还包括：要有足够的密度，由高级到低级逐级发展，应有统一的规格，基本控制网的布设考虑城镇发展远景等。
界址点测定精度分为两类:城镇街坊外围界址点及街坊内明显的界址点作为一类:城镇街坊内部隐蔽的界址点及村庄内部的界址点作为二类。
具体要求见下表：类别界址点对邻近图根点点位误差/㎝界址点间距允许误差/㎝界址点对邻近地物点关系距离允许误差/㎝使用范围中误差允许误差一±5 ±10 ±10 ±10 城镇街坊外围界址点及街坊内明显的界址点二±7.5 ±15 ±15 ±15 城镇街坊内部隐蔽的界址点及村庄内部的界址点注:界址点对邻近图根点点位中差系指用解析法勘丈界址点应满足的精度要求；界址点间距允许误差及界址点与邻近地物点关系距离允许误差系指各种方法勘丈界址点应满足的精度要求。
成图比例尺取决于所测地区地籍要素的复杂程度及经济发展要求。
地籍基本图比例尺一般为1∶500或1∶1000，郊区可选用1:2000，经济繁荣的城镇地区，精度要求较高，宜采用1∶500，独立工矿区和村庄也可采用1∶2000，农村地区可选用1：5000和1:10000的比例尺。
数字地形测量基本要求
数字地形测量基本要求1.1数字地形测量1.1.1图根控制测量1.1.1.1图根点精度要求图根点平面位置中误差相对于图根起算点的点位中误差不大于5cm,高程中误差不大于5cm。
1.1.1.2图根控制点的布设(1)图根控制网采用一级图根导线形式，测角中误差为土12〃，测距中误差为土12mm。
界址(界址)控制点宣布设成多结点网形或附合线路形式，附合线路长度不超过1500米。
测区内各等级GPS点可作为图根导线的起算点。
多结点导线线应有足够的网形强度，联测足够数量且分布均匀的高等级控制点，以保证界址(图根)控制点的点位精度均匀分布。
一般情况下不布设二级图根导线。
(2)图根控制点应保证足够的密度，按照数字测量的要求，结合地籍要素测量需要，图根点的密度一类地形每不;不少于96点，二、三类地形每不;不少于 64点，建筑密集区域需适当增加密度。
(3)个别困难地带(如死胡同)，一级导线确实无法贯通的，可用去导线方式补充发展支导线不得超过一站，并且需要往返测量。
(4)图根导线采用全站仪施测，不宜超过两次附合，采用手簿记录或电子记簿。
图根埋石点须用一级图根导线联测。
1.1.1.3图根控制点的埋设(1)图根点采用固定标志，如用水泥钉或在水泥地上刻十字，并标明点号。
点位应选在视野开阔、通视、设站良好，便于使用保存的地方。
(2)埋设图根控制点时，每幅图至少应埋设1个固定点(如大铆钉、水泥桩)，并且每个固定点要和一个相近GPS一级点通视，以保证每幅图不少于2个埋石点。
1.1.1.4图根控制点编号图根控制点的编号以作业小组为单位，以不同的字母开头，后带三位流水号排列，采用“英文字母” + “阿拉伯数字”表示，第一位用大写英文字母A、B、C、……代表作业组号，后用阿拉伯数字流水编号，从1至999,为不影响图面美观，编号不得大于999。
流水编号允许缺号或跳号，但不得重复。
为避免同其它等级控制点混淆，图根控制点编号中的英文字母不使用E、I、O等字母。
地籍界址点测量精度分析
定 为相 对 于邻 近 图 根 点 的实 地 中误 差 为 ±５ｃ 和 ｍ
± ７ ５ｃ 。 ． ｍ”
（ ）第 二精 度 标 准 。利 用 航 测 法 作 业 时 ， 果 ２ 如
式 中采 用航 内 电算加 密 的 方 法 获取 界 址 点 精 度 较 高 ， 由
“ 在城镇 一 般地 区 和 隐蔽 地 区 的界 址 点 精度 分 别 规
１ １ 地籍 图的精度 要 求 ． 地 籍 图的精 度 要 求 主要 是 针对 界 址 点 而 言 ， 界 址点 精 度分 三 级 ， 级 选 用 根 据 土 地 价 值 、 发 利 等 开 用程 度 和 实 际需 要 在 设 计 书 或 实 施 方 案 中 规 定 。
二 是根 据误 差来 源进 行 理论 探讨 。
（ ）第 一精 度标 准 。从 目前 的地 籍 测 量成 果 分 １ 析可 知 ， 用 全站 仪 解 析 坐标 法 （ 析 法 ） 测 界 址 采 解 实 点坐 标 的精度 最 高 ， 一 般城 镇 地 区采 用 解 析 法 获 在 取 的界址 点 坐 标 相 对 于 邻 近 图根 点 的 中误 差 可 控 制在 ±５ｃ 之 内 ， 虑 到 城 镇 地 区建 筑 密 集 ， ｍ 考 通视 条 件差 等 影 响 （ 要 增 加 测 站 点 ， 中误 差 积 累 等 需 对 因素 ） 也 可控 制在 ± ７ ５ｃ 之 内 ， 以我 们 可 以根 ， ． ｍ 所 据 这一 标 准来规 定 第 一 层 次 的界 址 点精 度 标 准 ， 即
的精度要 求 。 １ ２ 界址 点精 度标 准 ．
度 ， 籍 图 的精 度 及 图斑 面积 量 算 精 度 主要 取 决 于 地
界 址点 外 业 测 定 的 精 度 。研 究 界 址 点 精 度 通 常 有
珠海市1：500数字化地形、地籍测量的精度分析
注 ： 级 界 址 点 为 市 区街 坊 外 围界 址 点 及 街 坊 内 明显 界 址 点 ， 级 界 址 点 为 街 坊 内部 隐 蔽 界 一 二
址点 ， 三级界址点为街坊内部特别隐蔽或特殊 困难地 区界址点。
△Ｄ ——界址 点坐标计 算 的边 长与 实量边 长 比较 的 限
差 ， 位 ｍ。 单
采 用 极 坐标 法进 行 数 据 采 集 时 ， 个 测 站 上 必 须 观 测 一 个 已知 每
为满足 以后城市建设及修补测的需要， 二级导线应基本沿 城区街 巷布设 ， 交叉 口、 主要 的巷 口、 单位和 厂区出入 口一般应 布设有点位 ， 较大 的小区、 单位也应布设有点位 ， 建成 区外围高 地 、 固 地 物 上 、 要 路 口等便 于 发 展 控 制 及 保 存控 制 点 的 位 坚 主 置也要考虑布设点位。
点作 为起始方 向， 同时观测另一 已知点的方向值和距离计算 坐 标值作检查。极坐标 法测定地物点坐标 时， 水平角施测半测 回，
平距测定一次。
（ 测站点至地 物点的距离应 不大于本站定 向边 的长度 ， ６） 且 距 离 最 长 不得 超 过 １０ ｍ。 ５ （ 当 自由导 线 的 点 数在 ２点 以 下 （ 括 ２点 ） ， 以 不往 ７） 包 时 可
专 Ｉ察测 与 试 术 栏 勘 、绘 测 技
珠海市 １ ０ 数字化地形 ：０ ５ 地籍测量的精度分析
口黄 毅
摘 要： 本文阐述 了 １５ ０数字化地形与地籍测量的基本情况及测量精度要求 ， ０ 分析 了全站 仪进行 三维碎部 点 坐标 测量 的精 度 。 关键词 ： 字化测图 ｉ 维坐标 数 三 点位 中误差ｉ 精度分析
可。
（） ２ 各等水准网中最弱点的高程 中误差相对于起算点不得
地籍测量中影响界址点精度的主要因素与对策
地籍测量中影响界址点精度的主要因素与对策摘要:本文主要分析了地籍测量当中界址点精度的标准，并对于地籍测量当中界址点精度问题进行了探讨，以及采取有效控制策略解决，从而使地籍测量中界址点精度提升。
关键词：地籍测量，界址点精度，因素，对策为了使土地得以有效利用以及加强管理，那么就需要科学开展地籍测绘工作，其指的是通过专业测绘技术测量宗地权属界址线的形状及位置等。
各界址点坐标测量是较为重要的工作之一，它与最终测量成果有非常紧密的联系，那么就需要使界址点观测精度得到保证。
界址点测量一般有三种方式：部分解析法、图解法以及解析法。
当前光电测距仪已经被广泛的使用，通常采取解析法测定界址点，具有较高的精度，便于通过计算机管理资料。
1 地籍测量中测量与处理界址点数据当前一般采用解析法来获取界址点的数据，应用专业的采集软件，数据采集流程为：界址点校对、地形点和界址点进行观测、编制草图、编辑及输入数据、绘制地籍图、数据入库。
具体观测过程中要做好下面几个方面：其一，对地籍元素进行校对，再进行测绘，从而确保权属调查的准确性。
其二，在操作过程中，还需要将草图绘制好以及对编码进行记录和连接信息。
其三，连续测算未知点的情况下，要引入已知点检核。
其四，进行坐标检核或是长度检核界址线和界址点，测定地物点和界址点的过程中，由于其中会有人为或是别的因素干扰，那么会导致采集特征产生偏差，在偏差大的情况下，如果没有剔除和定位，那么会对特征点原有的几何条件造成破坏。
为了使测绘的可靠性和精度提升，那么就需要平差处理测绘成果。
工作过程中，不仅要将平行线、单个直角和直线进行处理，常见的是处理成片房屋，由于各种条件的关联，各房屋之间存在一定联系，那么此时就不适合处理单个直角，可采取分级控制的形式，采取逐级平差的形式处理房屋的分级平差。
联系实测位置的复杂程度，通常分为一至三级。
从简单图形来说，考虑条件不多的情况下，可将复杂图形分为两个等级，更加复杂的可分为三级。
探析提高 RTK 测点精度的方法及措施
探析提高RTK 测点精度的方法及措施近年来，随着GPS 技术的发展和广泛应用，测量界发生了很大的变化，尤其是RTK（Real Time Kinematic）实时动态技术的推广与应用，更是提高了测量效率。
实践证明RTK 实时动态测量精度上虽能满足图根级的控制测量，但与静态相比，GPS-RTK 还存在着缺少检核、可靠性不高等缺点。
那么有哪些因素影响RTK 测量精度的可靠性，如何来提高RTK 测量精度。
利用网络RTK 进行数据采集方面的方法，通过虚构一个测绘项目的数据比较与静态的差别，确定小区域范围精度的可靠性。
一、gps-rtk测量在陕南山区勘测定界（一）GPS RTK技术的工作原理GPS RTK技术是在参考站接收机在本身进行GPS测量的同时，通过无线电台等数据链设备，实时的将其测量信息和键入信息发送给流动站。
流动站则通过接收电台接收来自参考站的信息，并通过测量手簿的内置软件，在系统内形成差分观测值，组成差分方程，实时的解算出待测点在WGS 84 地心坐标系下的三维大地坐标和相应的精度指标[1]。
可靠性分析。
在实际工程测量中，都是以国家参心坐标或地方独立坐标为平面测量基準信息，以似大地水准面为基准的正常高系统作为高程测量基准信息。
因此，为满足工程测量的需求要对GPS测量成果进行坐标转换、投影变换以及高程拟合等一系列的操作。
而基准转换以及转换方法的不同必然会在GPS 测量误差源的基础上引入一些新的误差。
（二）操作注意1.正确地设置参数开始测量之前，要在TSC1控制手簿中新建一个项目，根据操作手册设置与测区相应的投影参数和椭球参数，建立对应的坐标系统。
以汉江中游（80西安坐标系及36带）为例，在投影菜单中输入以下参数。
1类型：横轴墨卡托投影；o坐标北移：0.0 m；"坐标东移：500 000.0 m；1/4原点纬度：0 N；1/2中央子午线：108 E；3/4比例因子：1.0；？长半轴：6 378 245；à扁率：298.3。
地籍测绘与土地管理
地籍测绘与土地管理地籍测绘是土地管理的基础工作之一。
它是指利用测量仪器和地理信息系统等工具，对土地进行调查、划分和测绘等工作，以描绘出土地的地理位置、大小、形状、所有权和使用情况等基本信息。
地籍测绘是土地管理的重要环节，涉及土地使用权的确认、土地变更手续的办理、土地征收和拆迁的补偿等方面，具有重要的经济和社会意义。
一、地籍测绘工作的意义和目的地籍测绘是国家土地管理工作的组成部分，其重要性体现在以下三个方面。
1.保障土地权益和资源利用地籍测绘的主要目的是对土地的规划、划分、使用、状况等进行调查和测绘，描绘出土地的地理位置、大小、形状、所有权和使用情况等基本信息，为土地使用权的确认、土地使用状态的监管和土地资源利用提供依据。
2.加强土地信息管理和统计分析地籍测绘有助于建立和完善土地信息管理体系，提高土地信息管理的科学性和准确性。
通过地籍测绘，可以得到土地的基本信息和相关数据，为土地资源的统计分析、综合决策和规划编制提供依据。
3.落实土地利用规划和保障国家利益地籍测绘可以有效地落实土地利用规划和保障国家利益。
通过地籍测绘，可以清晰地划分土地使用范围、确认土地所有权、核实土地用途和面积等信息，防止非法占地和突破规划用地的现象，维护国家利益和社会公共利益。
二、地籍测绘的主要内容和流程地籍测绘的主要内容包括土地调查、土地划分和土地测量三个方面。
1. 土地调查土地调查是地籍测绘的基础工作，它是指对土地的自然、经济、社会等方面进行综合调查和研究，确定土地位置和范围，并获取土地的基本信息。
土地调查主要包括土地界址标志的设置、现状调查、历史资料调查、所有权和使用权调查等。
在土地调查过程中，应掌握路线确定、资料获取、情况说明等技巧。
2. 土地划分土地划分是将土地按照政治、经济或行政区划进行划分，确定各个土地单元的地理位置、边界和面积。
（1）按属性划分土地按用途、所有权、权利性质等分类划分；（2）按位置划分土地在行政区域或地貌位置上进行划分；（3）按形状划分将规则或不规则的土地单元，按均等原则划分为多个具有均等形状的土地单元。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地籍测量中对数据的精度要求与补测方法分析
文章围绕漳平市城区地籍测量补测的实践，对地籍测量的精度要求做了简要分析，同时介绍了几种实践中常用的地籍图补测方法，最后就基层（县级以下）地籍图补测方法精度做了分析，提出优化界址点测量精度的方法。
标签：地籍测量补测方法精度要求
0引言
地籍是指由国家监管的、以土地权属为核心、以地块为基础的土地及其附着物的权属、位置、数量、质量及用途等，并用文件、数据、图件和表册等各种形式表示出来；地籍测量是测量技术与土地法学的综合应用，即涉及土地及其附着物权利的测绘，城镇地籍图是县级国土管理工作的基础，由于社会发展和经济活动使土地的利用和权利经常发生变化，因此必须对地籍测量成果进行适时更新，且不可能人为地固定更新周期，只能及时、准确地反映实际变化情况，日常的地籍图补测是保持地籍系统现势性和准确性的关键。
漳平市城区地籍图于2008年施测，2009年全面完成，由于旧城改造和新区建设的推进，每年均出现一些新宗地需要更新，因财力、技术等原因，无法年年更新城区地籍图，补测宗地面积小，分布散，如何采用简易的补测方法，能够达到地籍测量精度要求，又节省财力，是基层测量工作者需要探索的现实问题。
1地籍测量的精度要求
（1）地籍控制测量是在国家等级控制或城市等级控制等基本控制点的基础上，加密地籍基本控制点和地籍控制点，为实测地籍图和界址点做好准备。
地籍平面控制点的基本精度：四等网中最弱相邻点的相对点位中误差不得超过0.05m；四等以下网最弱点（相对于起算点）的点位中误差不得超过0.05m。
（2）地籍要素测绘：主要包括界址点、线及其他重要的界标设施，建筑物和永久性构筑物，地类界和保护区界线。
在此基础上绘制地籍图，进行宗地的面积计算。
界址点对相邻图根点点位误差指用解析法勘丈界址点应满足的精度要求，界址点间距允许误差及界址点对相邻地物点关系距离允许误差指各种方法勘丈界址点应满足的精度要求。
2地籍图的补测方法
地籍图补测是依托规模化地籍测量的控制成果、符合精度要求的界址点坐标成果，对新增的宗地、界线变化的宗地界址点测绘的过程，并在地籍图上变更、修正，根据补测宗地位置（内插宗地、外扩宗地）情况，按照补测精度不低于原
图精度的原则，选择不同的补测方法。
（1）内插宗地：指原可通视的相距50米（一个钢尺长）以内两相邻宗地间新增加的宗地地块，在检查两相邻宗地界址点间距无误后，常用图解勘丈法、部分解析法补测新增宗地界址点。
①图解勘丈法（适用规则图形小面积宗地，界址点为墙角、围墙角等建筑物特征点或建筑物特征点外偏一定距离）：采用经检定合格的手持激光测距仪野外勘丈新增宗地建筑物特征点全部边长、建筑物特征点与原宗地相邻界址点距离，根据实测数据绘制新增宗地与相邻宗地相对平面位置图，以相邻原宗地界址点为基点，利用南方CASS绘图软件测站改正程序功能，将新增宗地与相邻宗地相对平面位置图纠正到原地籍图坐标系统，展绘新增宗地界址点。
②部分解析法（适用不规则图形宗地，应注意精度控制）：采用解析法勘丈新增宗地与原宗地界址点通视的界址点距离，再用图解法勘丈新增宗地其他界址点及其他地籍要素的平面位置，以原宗地界址点控制新增宗地，以解析法勘丈的界址点为基础展绘出新增宗地部分界址点，再依据图解法测定的宗地位置、形状，对宗地草图的丈量数据校核后展绘新增宗地，补测成图。
（2）外扩宗地：指新增宗地仅与原地籍图宗地一侧相邻，或与原宗地距离较远（不通视），常用RTK引测图根控制点、全站仪直角坐标法补测新增宗地界址点。
①RTK引测图根控制点：在合适的地点架设基准站，在新增宗地附近选择原图已知首级控制点求取参数，在新增宗地附近设置可通视的图根点，采用三脚架对中RTK移动站，求取引测的图根控制点平面坐标值。
②全站仪直角坐标法（坐标测量法）：在已知点上安置全站仪，输入已知点坐标，后视另一个已知点，输入坐标值，观测或支站观测新增宗地特征点或界址点，直接获取特征点或界址点坐标值，展绘新增宗地，补测成图。
3地籍图补测方法精度分析
3.1界址点点位中误差对宗地面积精度的影响
宗地面积的量算是利用界址点坐标来完成的，则界址点点位中误差对宗地面积的精度有一定的影响，宗地面积一定时，宗地面积精度随着界址点点位中误差的增强而减弱；界址点点位中误差一定时，宗地面积精度随着宗地面积的增强而减弱。
3.2图解勘丈法精度
我国现行地籍测量规范要求最大距离误差不得超过10㎝；激光测距的误差仅由仪器本身的精度决定，而我们使用的喜利得PD系列手持激光测距仪测距
0.2m—70m，测量精度±2mm，因此操作误差成为测距的主要误差，操作误差主要来源于对点误差、倾斜误差，对点误差属偶然误差，倾斜误差与倾角成正比，相对误差=（1-cosA）/ cosA，当倾角3°时，测距相对误差约1/700，当倾角1°时，测距相对误差约1/6700，如果测距作业时，保持管水准器气泡居中，测距精度完全可以达到我国现行地籍测量规范要求。
3.3部分解析法精度
由于宗地图中相邻界址已经丈量，虽然存在由解析法和图解法坐标反算出的相邻界址点距离与丈量距离不一致现象，但只要界址点间距允许误差及界址点对相邻地物点关系距离允许误差符合地籍测量规范要求，新增宗地在相邻界址点的控制下，通过平差，其与原宗地界址点间距误差及界址点对相邻地物点关系距离误差将减少，可以满足地籍测量规范要求。
3.4全站仪直角坐标法精度
在图根控制点引测达到地籍控制测量精度基础上，采用2″级全站仪直角坐标法测量界址点坐标，与地籍碎部测量一样，可以满足地籍测量规范要求。
4优化界址点测量精度的方法
（1）手持激光测距仪测距：严格操作方法，保证测距时管水准器气泡处于居中状态，两次测距读数，避免粗差，两次较差符合规范要求时，取平均值。
（2）RTK图根控制测量：经过许多测量学者实验分析，RTK图根控制测量成果点位精度达到了一级导线测量最弱点位中误差的要求，RTK测量成果不存在误差累积，可以达到常规导线测量规定的最弱点位中的误差，但相邻点间的相对定位精度只有在相邻点间距离大于一定长度后才能够达到导线测量规定的要求；RTK野外测量数据独立，因此应两次单独对点测量。
（3）全站仪支站次数的控制：在界址点的测量中，支站次数的累加对界址点的测量精度影响很大，在支站过程中，仪器本身的误差，测站点点位误差，对中误差及其他误差等误差始终在影响，根据误差传播定律，支站点从第一站到第二站时误差以√2的倍数增强，因此支站次数一般不能超过三次，尤其是低精度的测量仪器。
