塔机附着安装方案
塔吊附着方案
塔式起重机附着安装施工方案一、编制说明本方案用于指导保利公园198-丁香郡1-8# 工程项目部（QTZ 5013 ）塔式起重机附着安装工作，以保证塔机附着安装工作安全、有序、高效的完成。
本方案主要依据（QTZ 5013 ）自升式塔式起重机使用说明书、安装方案、《建筑起重机械安全监督管理规定》（建设部令第166号）《JG/T100塔式起重机操作使用规程》、《DB51/T588塔式起重机安装与拆卸规则》等法规标准编制。
方案主要内容包括对安装单位安装工作的具体要求，同时提出了对工程承建单位有关协作工作的基本要求，提请工程承建单位予以落实。
二、工程概况招标单位：成都市新都区保利投资有限公司设计单位：成都市基准方中建筑设计事务所工程名称：保利·公园198-丁香郡A区1—3#、5—8#楼工程工程地址：成都市新都区蜀龙大道三段西南侧建筑面积：146325 m2，建筑层数：5—8#楼为地上18层，地下2层。
1—3#楼为地上26层，地下2层。
建筑高度：5-8#楼：地上60.85m，地下-12.2m，总高度为73.05m；1-3#楼: 地上84.3m，地下-11.9m，总高度为96.2m。
建筑层高：3m。
结构型式：框架-剪力墙结构本塔机附着安装概况：本塔机型号为QTZ 5013，塔机独立高度为40 米，塔机在约25米处开始安装第一道附着，之后每隔9米安装第二道附着，5-8#楼分别在4F、7F、10F、13F、16F共安装5道附着，1-3#楼分别在4F、7F、10F、13F、16F、19F、22F、25F共安装8道附着。
3、塔机概况整机参数表4、塔机安装概况本项目7 台塔机2010年1月由我公司进行首次安装，安装高度为35米。
三、附着设置指导书1、基本要求(依据地方标准《DB51/T588塔式起重机安装与拆卸规则》)。
2、塔机安装的高度超过独立高度时，必须按照使用说明书的要求安装附着装置。
附附装置的安装位置必须符合使用说明书的规定。
塔吊附着方案
附着安装专项方案一、编制依据1、《塔式起重机设计规范》（GBT3811-2008）2、塔机平面布置图、建筑物立面图和各层结构施工图3、《塔式起重机安全规程》（GB5144-2006）4、《建筑起重机械安全监督管理规定》（建设部166号令）5、《建筑施工高处作业安全技术规范》（JGJ80-2016）6、《建筑机械使用安全技术规程》（JGJ33-2012）二、工程概况1、工程概况1.1工程名称：1.2工程地点：1.4结构形式：框剪结构1.5塔式起重机安装单位：建设单位：总包单位：建筑层数地上主体30层，共4栋，框架剪力墙结构。
当塔机工作高度超过上表中的初始安装高度时，必须对塔机进行锚固（附着），附着后方可加节顶升。
三、附着安装前的准备工作1、附着安装条件1.1塔吊各部件制作完成，质量验收合格；1.2预埋件周围混凝土强度达到100%；2、安装前准备工作2.1使用单位准备工作2.1.1作业面防护：在附着下面1.2m处搭设操作平台，操作平台搭设应符合国家规范。
2.1.3在安装时保证在塔机安装警戒范围内无闲人出入，不得有交叉作业现象存在。
2.1.4指定专人和出租单位进行接口，及时协调当天的施工问题。
2.1.5配备符合安全要求的专用三级配电箱，并距塔机中心不大于3m。
2.2施工技术准备工程部技术人员必须提前进行现场实地勘测，仔细地考虑在附着安拆过程中可能碰到的问题，制定切实可行的施工方案，对疑难问题及时同施工单位项目部沟通，共同商讨解决对策，确保施工顺利安全的进行。
附着安装前塔机的检查、维护。
3、安装人员分工及组织机构该机构由现场负责人、安全员、操作司机、电工及塔机安装人员组成。
3.1人员安排及责任分工现场负责人：负责整个项目的实施，保证质量、安全处于受控状态。
项目技术负责人：负责安装方案的审核工作。
安装负责人：负责安装全过程中的组织安排和协调，负责安装前的安全技术交底及安装过程中的检查和监督。
安全负责人：负责整个项目的实施，按照工地安全检查规定对安装过程进行安全监督，并负责协调工地的安全工作。
塔机附着安装方案

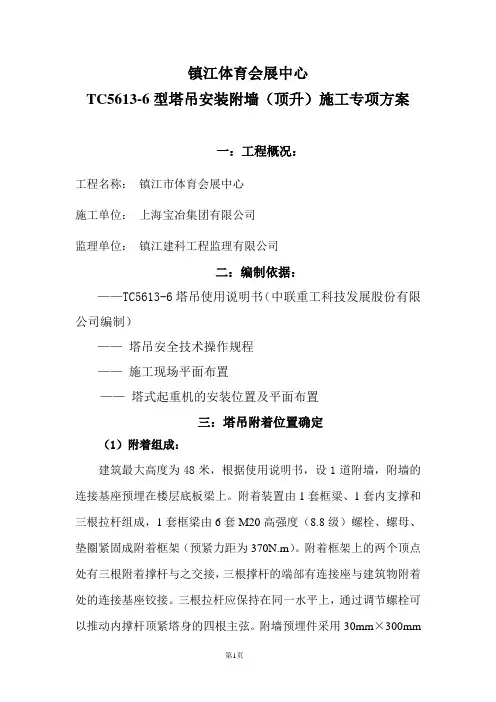

镇江体育会展中心TC5613-6型塔吊安装附墙（顶升）施工专项方案一：工程概况：工程名称：镇江市体育会展中心施工单位：上海宝冶集团有限公司监理单位：镇江建科工程监理有限公司二：编制依据：——TC5613-6塔吊使用说明书（中联重工科技发展股份有限公司编制）——塔吊安全技术操作规程——施工现场平面布置——塔式起重机的安装位置及平面布置三：塔吊附着位置确定（1）附着组成：建筑最大高度为48米，根据使用说明书，设1道附墙，附墙的连接基座预埋在楼层底板梁上。
附着装置由1套框粱、1套内支撑和三根拉杆组成，1套框梁由6套M20高强度（8.8级）螺栓、螺母、垫圈紧固成附着框架（预紧力距为370N.m）。
附着框架上的两个顶点处有三根附着撑杆与之交接，三根撑杆的端部有连接座与建筑物附着处的连接基座铰接。
三根拉杆应保持在同一水平上，通过调节螺栓可以推动内撑杆顶紧塔身的四根主弦。
附墙预埋件采用30mm×300mm的高强度螺栓穿孔预埋,。
（见图一）图一：附着框示意图（2） 布置位置及载荷情况：图二：附着的工况、力矩四、安装拉杆及技术要求：工作工况非工作工况F1(KN)F2(KN)F3(KN)+135.0+148.0+73.0+103.0+135.0+148.0F3F2F11）先将附着框架套在塔身上，并通过四根内撑杆将塔身的四根主弦杆顶紧；通过销轴将附着撑杆的一端与附着框架连接，另一端与固定在建筑物上的连接基座连接。
2）每道附着架的三根附着撑杆应尽量处于同一水平上。
但在安装附着框架和内撑杆时，如若与标准节的某些部位干涉，可适当升高或降低内撑杆的安装高度；3）安装时应当用经纬仪检查塔身轴线的垂直度，悬出段以上其偏差不得大于塔身全高的3/1000，悬出段以下其偏差不得大于塔身全高的1/1000，允许用调节附着撑杆的长度来达到；4）附着撑杆与附着框架，连接基座，以及附墙框架与塔身、内撑杆的连接必须可靠。
内撑杆应可靠的将塔身主弦杆顶紧，各连接螺栓应紧固调整好后，开口销必须按规定充分张开，运行后应经常检查有否松动并及时进行调整。
塔式起重机附墙安装与拆除方案
7.当塔机附着撑杆的长度大于说明书的要流域，应对附着杆的强度重新设计计算。
8.附着撑杆上塔设的供人从建筑物上通过塔机的跳板，严禁在其上堆放重物。
9.附着朱杆与附着框架，锚固支座之间的连接和附着框架和塔身标准节的连接，必须牢固可靠。

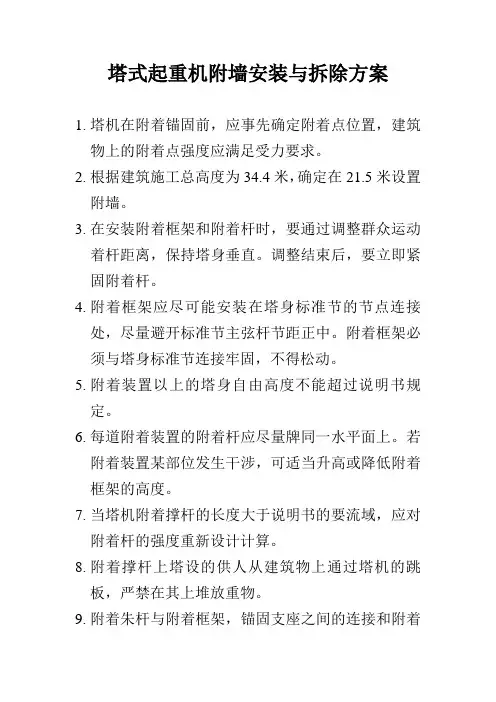

塔式起重机附墙安装与拆除方案
1.塔机在附着锚固前，应事先确定附着点位置，建筑物上的附着点强度应满足受力要求。
2.根据建筑施工总高度为34.4米，确定在21.5米设置附墙。
3.在安装附着框架和附着杆时，要通过调整群众运动着杆距离，保持塔身垂直。调整结束后，要立即紧固附着杆。
4.附着框架应尽可能安装在塔身标准节的节点连接处，尽量避开标准节主弦杆节距正中。附着框架必须与塔身标准节连接牢固，不得松动。
7.塔机司机要与指挥人员配合好，得到信号方可操作，并要鸣铃示意。
8.塔机司机在操作过程中要精力集中，操作起升，回转，牵引机构时，手柄换挡必须按照停，低，中，高或高，中，低，停的顺序操作，每一档至少停留3~4秒钟才能切换到下一档，不得快越档，急开急停。
9.起升机构低速档在10分钟内使用时间不得超过1.5分钟，严禁长时间使用低速档，否则有烧坏起升机构电动机的危险。。
塔机操作使用安全注意事项
1.塔机司机和指挥人员应经有关部门培训合格，持有效操作证上岗。
2.塔机安装结束投入使用一个星期内，应派专人从下至上对塔身所连接螺栓紧固一次。以后每隔半个月全面检查一次，并检查所有销轴和骄开口销是否正常，发现螺栓松动应立即予以紧固。
3.塔机司机应认真做好交接班工作，对运转中存在的问题，交接班司机必须当面交代清楚，经妥善处理后方可工作，并做好交接班记录。
TC6010塔吊附着施工方案
塔吊附着施工方案一、工程概况工程名称：延吉百利城一期工程结构型式：框剪结构建筑物最高高度：地上50.8m，地下19米。
二、塔机情况生产厂家：中联重科股份有限公司机械型号：TC6010型塔式起重机出厂编号：2012TC01300701编制依据：（1）《特种设备安全监察条例》（（2009修正）国务院令第549号）（2）《建筑起重机械安全监督管理规定》（中华人民共和国建设部令第166号）（3）《起重机械安全监察规定》（国家质量监督检验检疫总局令第92号）（4）《建筑施工安全检查标准》（JGJ59-99）（5）《建筑机械使用安全技术规程》（JGJ33—2001）（6）《塔式起重机安全规程》（GB5144-2006）（7）《建筑施工塔式起重机安装、使用、拆除安全技术规程》JGJ196-2010 （8）《起重机械安全规程》GB6067-85（9）《建筑起重机械安全评估技术规程》JGJT1879-2009（10）TC6010-6型自升式塔式起重机使用说明书本工程1台塔吊型号均为QTZ80（TC6010-6）型，为基础固定、外墙附着式，独立式起升高度为40.5米，附着式时起升高度可达220米；标准节最大起重量为6t，额定起重力矩为800KN·m，可根据不同施工场地情况，最大工作幅度60m，最小工作幅度2.5m。
本工程均采用60m臂长。
三、人员分工安全领导小组：宋景福副组长：胡建军，徐忠友四、附着位置根据TC6010塔吊的使用说明书规定，附着高度配置如下：根据现场的实际情况，并考虑一定的安全储备，设置四道附着，尺寸如下（结构层顶标高为75米）：第一道附着高度：21m第二道附着高度：37.5m第三道附着高度：48.5m2．预埋铁件附墙拉杆与建筑物固定点的预埋板预埋，预埋件选用待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
预埋件选用δ22、460×350×30钢板，M36×330螺栓12套，基座上两个耳栓采用30厚钢板两块，如下图所示：塔机附墙杆连接示意图连接铁板图3．锚固附着杆附着件主要由环梁及附着杆组成。

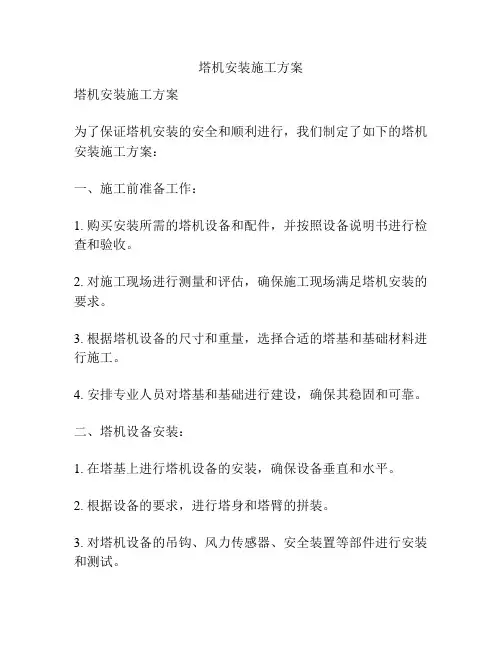

塔机安装施工方案
塔机安装施工方案塔机安装施工方案为了保证塔机安装的安全和顺利进行，我们制定了如下的塔机安装施工方案：一、施工前准备工作：1. 购买安装所需的塔机设备和配件，并按照设备说明书进行检查和验收。
2. 对施工现场进行测量和评估，确保施工现场满足塔机安装的要求。
3. 根据塔机设备的尺寸和重量，选择合适的塔基和基础材料进行施工。
4. 安排专业人员对塔基和基础进行建设，确保其稳固和可靠。
二、塔机设备安装：1. 在塔基上进行塔机设备的安装，确保设备垂直和水平。
2. 根据设备的要求，进行塔身和塔臂的拼装。
3. 对塔机设备的吊钩、风力传感器、安全装置等部件进行安装和测试。
三、电气系统安装：1. 进行电气系统的布线和连接，确保电气系统的稳定和安全。
2. 对电气系统进行测试和调试，确保设备正常运行。
四、安全监控系统的安装：1. 安装安全监控设备和摄像头，对塔机设备进行远程监控和记录。
2. 对安全监控系统进行测试和调试，确保设备正常运行。
五、试运行和调试：1. 对塔机设备进行试运行，检查设备的各项功能是否正常。
2. 进行设备的调试和优化，确保设备的运行效率和安全。
六、安全培训和管理：1. 对施工人员进行塔机操作和安全培训，确保他们熟悉设备的操作和安全规范。
2. 设立塔机安全管理制度，加强对施工现场的安全监督和管理。
上述为塔机安装施工方案的基本内容，根据具体的工程情况和项目要求，还需制定详细的施工时间表和施工计划。
在施工过程中，我们将按照安全第一的原则，严格遵守施工规范和操作规程，确保塔机安装的质量和安全。
如有需要，我们将随时调整和优化施工方案，以适应实际的施工需求和环境条件。
6015塔机安装施工方案
6015塔机安装施工方案一、施工前的准备工作1.1施工方案编制：根据塔机的安装要求和具体施工条件，编制详细的施工方案。
1.2施工材料准备：根据施工方案，准备好所需的施工材料，包括各种型号规格的螺栓、配重块、电缆等。
1.3人员组织：组织好施工队伍，包括塔机专业安装人员、工地指挥人员和其他必要的协作人员。
1.4设备检查：仔细检查塔机的各个部位和连接件是否正常，确保安全可靠。
二、现场布置2.1现场平整：将塔机安装的现场进行平整处理，确保施工准备工作能够正常进行。
2.2划定工作区域：根据塔机的安装要求，划定出塔机安装的工作区域，设置好安全警示标志。
2.3搭建脚手架和围护栏：为了塔机的安全施工，需要搭建脚手架和围护栏，保护施工人员和周围环境的安全。
三、底座基础施工3.1地质勘察：对安装地基进行勘察，了解地质情况，确定底座基础的设计参数。
3.2挖掘基坑：按照设计要求进行基坑的挖掘，保持基坑的平整。
3.3浇筑混凝土：在基坑中浇筑混凝土，根据设计要求进行加固和养护。
四、塔身安装4.1塔身组装：根据塔机的型号和要求，进行塔身的组装工作，确保各个部位和连接件的安全可靠。
4.2塔身吊装：使用专业的吊装设备，将组装好的塔身吊装到基础上，进行初步对齐。
4.3锚固：在塔身的吊装完成后，进行塔身的锚固工作，确保塔身的稳定和安全。
五、驱动机安装5.1驱动机的准备：对塔机的驱动机进行检查和准备工作，确保驱动机的工作状态良好。
5.2驱动机吊装：使用专业的吊装设备，将驱动机吊装到塔身上，进行初步调整和对齐工作。
5.3驱动机的接线：按照驱动机的接线要求进行接线工作，确保驱动机能够正常工作。
六、起重机安装6.1起重机的组装和安装：根据起重机的型号和要求，进行起重机的组装和安装工作，确保各个部位和连接件的安全可靠。
6.2起重机的调试：进行起重机的电气和机械调试工作，确保起重机能够正常工作。
七、安全防护和验收7.1安全防护措施：在整个施工过程中，必须要严格按照相关安全规定进行安全防护，确保施工安全。
塔式起重机安装维修施工方案
塔式起重机安装维修施工方案一、塔式起重机安装前的准备工作1.充分了解地下土质情况及施工要求。
2.根据建筑的布局决定基础的设定位置，按固定基础图上所见规定的技术要求进行地基设置。
3.准备吊装机械、枕木、木楔以及足量的铁丝、杉木、钢丝绳、绳扣等常用工具。
4.塔机在施工现场安装位置，必须保证塔机的最大旋转部分重臂吊钩等要求距电线5m以上安全距离。
二、塔机基础1、根据确定的位置，按基础图打好地基，待地耐力≥20吨/平方米，基础座高于地面150mm，水平度达到1/1000，方可安装。
三、塔机组装1.塔机组装前，要先组织好安装队伍，其中，安装指挥一人由安装队长担任，负责整个安装过程中的各部门几个环节的协调及调度；安全巡视人员两名，负责安装期间的安装现场内外的安全巡视工作并做好安全记录；所有的准备工作做好后，经过项目负责人及现场技术负责人和安全员的检查认定具备条件后方可进行塔机安装的施工。
2.首先，将两节标准节安装在底座上方，用相应的高强螺栓连接好，扭力要达到设计要求。
3.在地面上先将上下支座以及回转机构、回转支撑、平台等安装在爬升架上，然后将这一套部件吊起安装塔身节上，用4个或8个相应的高强螺栓将下支座和塔身节相连。
4.在塔顶上连好一节平衡臂拉杆，然后吊起塔顶，用4个销子固定在支座上，塔顶垂直一面与吊臂处于同一侧。
5.在平地上拼装好平衡臂，并将卷扬机构、配电箱、电阻箱等装在平衡臂上，接好个部分所需的电线，然后将平衡臂吊起来与上支座用销轴固接完毕后，再抬起平衡臂成一角度至平衡臂拉杆的安装位置，安好平衡臂拉杆再将吊车卸载。
6.吊起一块平衡配重块，放在平衡臂尾部靠旁边的位置上。
7.在地面上将司机室的电气设备检查好以后，将司机室吊起至上支座的上面，然后用销轴将司机室与上支座连接。
8.起重臂与起重臂拉杆的安装a.起重臂节和拉杆节的配置次序部的混乱。
b.组合吊臂长度，用相应销轴把它们装配在一起。
安装好起重小车，并将起重小车固定在吊臂根部，把吊臂搁置在1m高左右的支架上，是小车和吊臂离开地面，装上小车牵引机构所有销轴都装上开口销，并将开口销打开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔式起重机附着顶升方案
一、编制说明
1、本方案用于指导钱隆天下工程QTZ63(5510)塔式起重机附着安装、顶升工作，以保证塔机附着顶升安装工作安全、有序、高效的完成。
2、本方案主要依据中兴QTZ63(5510)自升式塔式起重机使用说明书、安装方案《JG/T100-1999塔式起重机操作使用规程》等法规标准编制。
二、工程及塔机概况
1、钱隆天下工程位于双林路，由福建六建集团有限公司组织施工。
本工程地下室2层，地上33层。
2、塔机概况：该塔机为中兴QTZ63(5510)自升式塔机，壁长55米，平衡长13米。
塔机独立高度37.4米。
三、附着方案
1、附着定位：按说明书规定，塔机第一附着点在塔机离地高度28米内，加节后附着点以上自由高度不大于28米。
根据工程现场具体情况，当塔机超过独立高度时，应在塔机约27米处加装附着装置第一道，应在塔机约39米处加装附着装置第二道，应在塔机约51米处加装附着装置第三道，应在塔机约63米处加装附着装置第四道，应在塔机约75米处加装附着装置第五道，应在塔机约87米处加装附着装置第六道，应在塔机约99米处加装附着装置第七道，附着后塔机使用高度约110米。
2、与建筑水平附着方式：见（第5页）图，塔机附着平面布置图。
3、与建筑物的连结形式：预埋件，附着杆与预埋焊接
3.1、预埋件应在附着楼层施工前预埋，选择安装于构造柱与楼板接点处，预埋件应适当加固，要求安全可靠，能满足各拉杆受力要求，详见（第7页）图，塔机附着立面布置图所列。
3.2、附墙拉杆的长度经测验分别为：
L₁＝8.3m，L₂=9.1m，L₃＝8.3m。
3.3、根据拉杆长度，附墙拉杆结构采用∠140×140×14角钢两根扣
焊组成拉杆。
4、安装工艺程序
以下吊装工作由塔机自身起吊完成，作业时配备2t（以上）葫芦2～3台。
4.1、在塔身上装附墙框的位置架设临时性安装平台，作好安装准备。
4.2、吊装附着框架：
4.2.1、将一侧的附着框架吊至塔身的附着点处（应使附着框架水平吊起），先用铁丝将其固定在塔身上。
4.2.2、将另一侧的附着框架吊起就位，然后将两外侧框架连结在一
体。
4.2.3、附着框架在塔身轴向固定使用4根直径7.7的钢丝绳在塔身上，侧向固定靠每个框架自身上，侧向固定靠每个框架自身的固定装置，在确定框架处于水平位置之后再进行固定。
若未处于水平位置，应作适当调整后再固定。
4.3、吊装附着杆：
4.3.1、将附着杆在地面上装配到所需长度。
4.3.2、将附着杆吊至附着点处，先对准附着框架的销轴孔，打入连接锁轴，然后再在建筑物预埋支座处，旋转调整螺杆，调整附着杆长度。
4.4、调整塔身垂直度：
4.4.1、可起吊重量适当的重物，移动起重小车至前后力矩处于平衡位置。
4.4.2、用经纬仪在横向和纵向两个方向检查塔身的垂直情况，并用撑杆调整垂直度，与建筑物附着端待塔机垂直度调节正确后配焊。
4.4.3、将起重小车所吊重物卸下，使塔机进入正常工作状态。
4.5、对附着装置进行检查，确认牢固可靠，不得有任何松动。
4.6、加节准备：顶升前必须检查液压顶升系统各部件的连接情况，进行顶升试压，并调整套架与塔身的间隙，必须注意电缆长度略大于顶升高度。
4.7、按正常顶升工艺程序顶升加节，顶升时，必须使起重臂和平衡臂处于平衡状态，并锁住回转，严禁回转及其他作业。
顶升中发现故障，必须立即停止顶升进行检查，待故障排除后方可继续顶升。
4.8、对塔机进行检查验收。
5、质量保证措施
5.1、安装作业前，按要求塔机进行全面检查，对作业现场有关情况进行检查，对施工机具进行清理检查，发现问题应立即解决。
只有达到条件才能安装作业。
5.2、附着框架与塔身之间的连结应符合要求，固定牢固，不应松动，此外附墙还应用4根直径7.7的钢丝绳吊在塔身上。
5.3、在安装附着杆时，必须使塔机处于顶升时的平衡状态，且使两臂位于与附着方向相垂直的位置。
不得任意升高塔身；建筑物与附着杆之间的连结必须牢固，保证作业中塔身与建筑物不产生相对运动。
5.4、附着后，附着点以下的塔身轴线垂直度偏差不大于2/10000。
5.5、顶升前确保起升、变幅、回转三大机构运动正常。
检查电缆是否足够自由上升和下降，检查顶升系统的机构装置、顶升油罐横梁、标准节踏步等完好可靠。
5.6、顶升时须对液压系统进行试压，先将液压缸里的空气排除干净，试压不少于2次，每次不少于20分钟。
5.7、塔身加节必须在白天、无雨雪、风力小于4级情况下进行。
顶升横梁必须由专人监护，塔机严禁回转。
5.8所有销子安装完毕后，应即刻入开口销。
5.9、塔机顶升加节完毕应调整力矩、重量、起升限位，进行自检验收。
6、安全保证措施
6.1、坚持贯彻“安全第一，预防为主，综合治理”的方针。
6.2、严格按照本方案实施作业，遇有特殊情况应向有关人员报告，确定新方案后新方案执行，不得擅自蛮干，
6.3、参加作业人员必须经标尺业培训，并持有效证件上岗；进入安装现场必须戴好安全帽，高空作业人员必须系好安全带，穿防滑鞋。
严禁洒后作业。
6.4、安装现场必须设安全警戒区和警戒线，挂警示标志，专人监护，
严禁无关人员进入现场。
6.5、作业人员分工明确，责任落实，所有人员必须听从统一指挥，相互配合，确保安全生产。
6.6、高处作业人员严格遵守安全技术规范，禁止向下投掷工具、零件，工具及小部件应搁置好，对扳手、锒头、撬棍等工具采取防坠落措施，防止落物伤人。
6.7、作业人员应认真检查高度安全装置，要求所有安全装置必须灵敏可靠，安全防护装置应齐全可靠。
必须安装并使用安全防护措施，如爬梯、平台、护栏等。
6.8、顶升中发现故障，必须立即停止顶升进行检查，待故障排除后方可继续顶升作业。
停止顶升时应将塔机连接成整体，顶升结束后各部位的安全装置必须全部恢复。
6.9、在四级风或下雨时必须停止安装作业。
固定好未安工部分，防止发生事故。
6.10、为能安全地进行塔机附着安装顶升工作，需要土建施工单位大力支持配合。
塔机附着的安装需要土建施工单位搭设架子配合，做好安全防护措施。
安装过程中，与本塔机有交叉的其它塔机应停止使用，以免出现碰撞事故。
7、施工机具组织。
