• 例如： 车站、图书馆、影剧院、商场、办公楼等公共建筑 多层工业厂房 高层建筑
• 可形成框—剪、框—筒等体系用于高层建筑。
内廊式框架
等跨式框架
框筒结构
底层平面
框筒结构
标准层平面
二、框架承重体系的常见结构形式
• 按传力系统的构成可分为：板、梁、柱体系
板、柱体系 两种形式。
1 ．板、梁、柱体系
• 空间结构系统的结构构件常必须或特地作 暴露处理，给人以力学方面的美享受 • 其外表的围护构件也多使用高强轻质的新 型材料 • 空间结构体系常是集新技术和新材料于一 身的系统。
二、常用空间结构屋盖系统
空间结构的屋盖系统按使用材料不同常可分为：
• 钢筋混凝土的薄壳 • 钢结构的悬索 • 网架 • 膜结构等
• 钢筋混凝土楼板和墙板均由工厂预制，
现场安装速度快，工业化程度高，
• 由于构件标准化生产以及装配、连接方 式和可能性的要求，一般多采用横墙承重的 方式，
• 平面布置较呆板，空间变化易受限制。
装配式大板房屋示意
装配单元
预制装配大板体系示意
(三)盒子结构
盒子结构建筑： • 由工厂将层间的标准单元整浇或拼装成盒子
形式的部件，再运到现场组装。 • 可以获得非常强烈的造型效果 • 单元平面布置不够灵活， • 需要工业化程度高的生产、运输、起吊等设备 • 建筑材料也较费，造价比较高。
叠合式
错开叠合式
双向交错叠合式
盒子－板材组合式 1
第二节 框架承重体系
一、框架承重体系的特点 • 用一榀框架 (通常为两根柱子支承一根梁) 来代
上海体育场
——索悬挂膜结构
千年穹顶鸟瞰 图
——桅杆支撑膜结构
温哥华展览中心
排架体系
• 用于高大空旷的单层建筑物。 如：工业厂房、飞机库、影剧院的观众厅等
• 柱顶用大型屋架或桁架连接，其上用装Fra Baidu bibliotek式 屋面板（屋面还可设大型天窗），沿纵向可设 置吊车梁
• 房屋刚度小，重心高，常需承受动荷载，需 安装柱间斜支撑、屋盖水平斜支撑、山墙设置 抗风柱
• 不承重 • 施工顺序为先框架，后填充墙体 • 墙体与框架之间应有良好的连接，以利将其自重 传 递给框架支承，但应保证其不分担框架所承受的荷载 • 常用的填充墙有多种砌体墙和预制的墙板墙 • 板可做在柱间，也可外挂 • 外挂者还有多种金属和玻璃幕墙
框 架 填 充 墙 端 部 加 固
框 架 填 充 墙 端 部 与 柱 钢 筋 拉 接

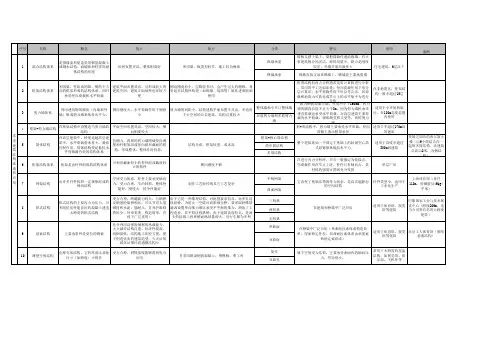

几种常用的重点建筑结构体系 第一节
墙承重体系
一、墙承重体系的特点
垂直承重构件是墙体 支承方式可以分为： 横墙承重
纵墙承重 纵横墙混合承重 适用于：空间分隔明确、 开间较小的建筑物， 例如：居住建筑、办公楼、学校建筑等。
砌体墙砌筑及承重示意 楼板
混合结构房屋示意
帕提侬神庙 建于 2500 年前的石砌结构，（大理石无浆砌筑）
替一片承重墙，可以最大限度地减少垂直承重构件 所占据的空间； • 使相邻两部分空间得以连通且能自由分隔，是框 架承重体系不同于墙承重体系的最大特点。 • 柱子成序列有规则地排列，由纵横两个方向的 梁将它们连接成整体并支承上部板的荷载。
框架梁（主梁）
框架承重体系示意
框架
• 适用于需要较大跨度和大空间的建筑类型
固措施的条件下，抗震 7 度设防的地区，砖混结 构的房屋限高为 2lm， 8 度区限高 18m。
混合结构体系
• 建筑施工工艺的工业化程度不高 • 砌筑比较灵活，可用纵横墙混合承重的方案，因而 平面单元拼接也比较灵活。 • 例：多层住宅，墙体转折较多，除按规定有些墙体 必须拉通外，其余可按需要灵活布置，但承重墙不能 开很大的洞口或改变位置， • 建成后，空间布局改变的可能性很小。
多层混合结构住宅平面
(二)钢筋混凝土墙板结构
• 用钢筋混凝土墙板来代替砌体墙
• 抗弯、抗剪性能俱优，所以可以用在 高层建筑中 • 现浇的钢筋混凝土剪力墙体系整体刚 度好，抗水平荷载能力强 • 可按需要配筋及在现场支模浇筑 • 墙体布置相对较灵活
现浇钢筋混凝土剪力墙体系高层住宅
示意图
预制装配的大板建筑
窑洞
墙承重体系的特点
根据墙体所采用的材料和施工 工艺的不同，建筑的平面布局以及 建筑高度都会受到不同的影响。
二、常用墙承重体系
(一)混合结构 • 楼板多为钢筋混凝土构件
• 墙体是以砖、石、砌块等砌体由各种砂浆粘结 叠砌而成的。
• 砌体墙抗压性能好，而抗弯、抗剪的性能差 • 不适宜用在高层建筑中：规范规定，在无任何加
板、梁、柱体系是最常见的框架结构形式。 在实际工程中，框架梁还可以分成不同的层次，如在两根 梁之间再架设次梁，或在两个方向都设次粱成井格布局，
控制传力路线来适应荷载布置或对结构高度的要求。 这种梁、板柱的结构体系可按需要布置成横向框架，纵向 框架或双向受力的框架。
主梁间加次梁
井字梁
2 ．板、柱体系（无梁楼盖）
• 板、柱之间多用柱帽承托，板的荷载直接传递给柱
• 适用于楼面为均布荷载、且在经济范围内的建筑 如某些商场、轻型厂房、库房等。
• 为了使受力合理，柱网在两个向度上的尺寸应尽量 接近，尽量控制在一定的范围内。 • 板、柱体系的施工工艺也可分为现浇和预制装配两 种。
无梁楼盖
三、框架体系的墙体仅起围护和分隔作用
排架体系的外围护结构
• 一般外贴在柱的外皮 • 柱的外侧安装地梁，以支承外围护墙，
预制墙板可用连接件直接与柱连接
框架结构
砌筑砌块，整体强度
第四节 空间结构
一、空间结构系统综述
• 构件经组织成为空间受力的系统，其力的传递呈
立体的方式，能将材料的力学性能发挥到极致，并 使结构系统发挥整体的高效能，做到用料省、结构 自重小而覆盖面积大，这就是空间结构系统。 • 空间结构系统常用在需要大面积覆盖的建筑物的 屋盖部分例如空港、体育场、展览馆等，也可做成 球形或其他的形式，对空间进行整体覆盖。
