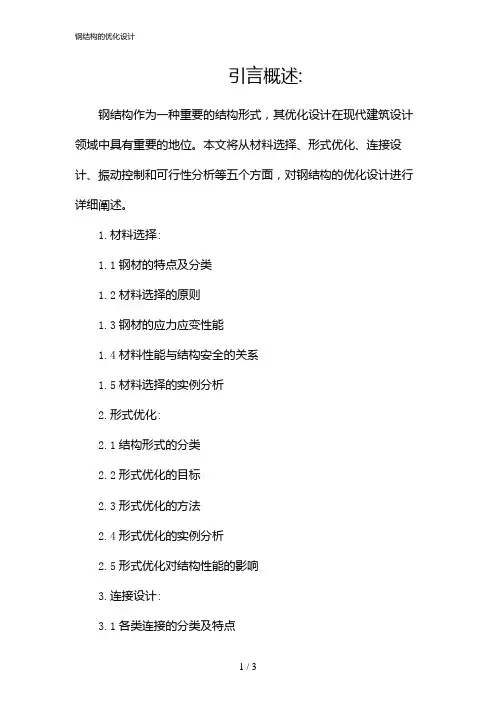

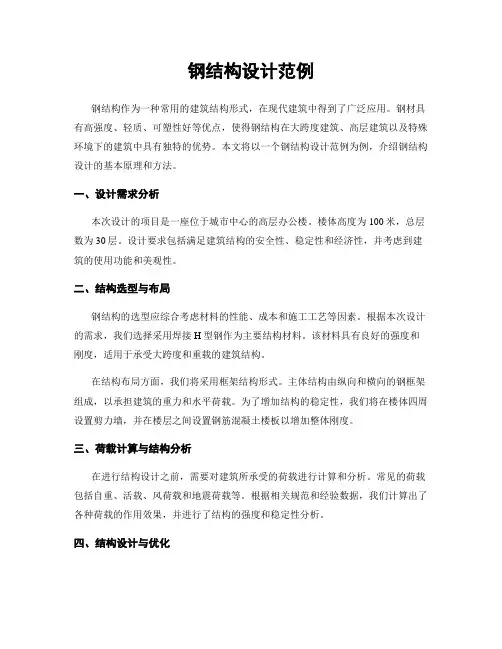

钢结构设计范例
钢结构设计范例钢结构作为一种常用的建筑结构形式，在现代建筑中得到了广泛应用。
钢材具有高强度、轻质、可塑性好等优点，使得钢结构在大跨度建筑、高层建筑以及特殊环境下的建筑中具有独特的优势。
本文将以一个钢结构设计范例为例，介绍钢结构设计的基本原理和方法。
一、设计需求分析本次设计的项目是一座位于城市中心的高层办公楼。
楼体高度为100米，总层数为30层。
设计要求包括满足建筑结构的安全性、稳定性和经济性，并考虑到建筑的使用功能和美观性。
二、结构选型与布局钢结构的选型应综合考虑材料的性能、成本和施工工艺等因素。
根据本次设计的需求，我们选择采用焊接H型钢作为主要结构材料。
该材料具有良好的强度和刚度，适用于承受大跨度和重载的建筑结构。
在结构布局方面，我们将采用框架结构形式。
主体结构由纵向和横向的钢框架组成，以承担建筑的重力和水平荷载。
为了增加结构的稳定性，我们将在楼体四周设置剪力墙，并在楼层之间设置钢筋混凝土楼板以增加整体刚度。
三、荷载计算与结构分析在进行结构设计之前，需要对建筑所承受的荷载进行计算和分析。
常见的荷载包括自重、活载、风荷载和地震荷载等。
根据相关规范和经验数据，我们计算出了各种荷载的作用效果，并进行了结构的强度和稳定性分析。
四、结构设计与优化在进行结构设计时，需要根据计算结果和设计要求，确定钢材的规格、截面形状和连接方式等。
同时，还需要进行结构的优化设计，以提高结构的经济性和施工性。
在本次设计中，我们选择了适当的钢材规格和截面形状，以满足结构的强度和刚度要求。
同时，通过合理的连接方式和节点设计，提高了结构的整体稳定性和抗震性能。
五、施工方案与施工监控在完成结构设计后，需要制定详细的施工方案，并对施工过程进行监控和管理。
钢结构的施工需要严格控制材料的质量和焊接工艺的合规性，以确保结构的安全性和可靠性。
六、结构验收与使用阶段在完成钢结构的施工后，需要进行结构的验收工作。
验收包括对结构的质量、尺寸和连接等进行检查和测试，以确保结构符合设计要求和相关规范。

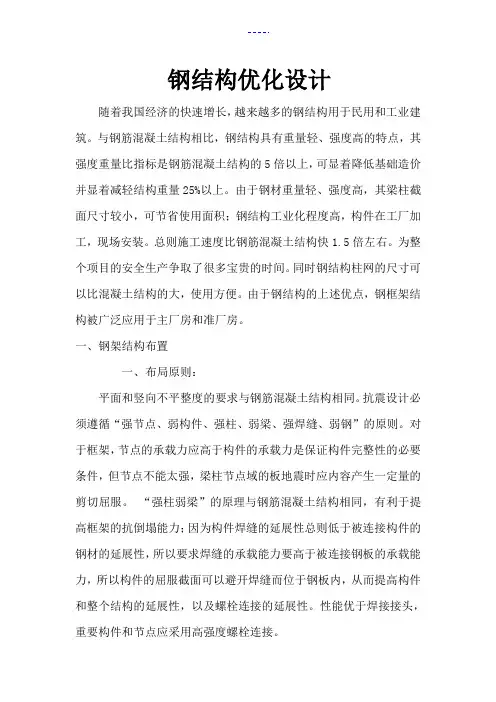

钢筋结构的优化设计
钢结构优化设计随着我国经济的快速增长，越来越多的钢结构用于民用和工业建筑。
与钢筋混凝土结构相比，钢结构具有重量轻、强度高的特点，其强度重量比指标是钢筋混凝土结构的5倍以上，可显着降低基础造价并显着减轻结构重量25%以上。
由于钢材重量轻、强度高，其梁柱截面尺寸较小，可节省使用面积；钢结构工业化程度高，构件在工厂加工，现场安装。
总则施工速度比钢筋混凝土结构快1.5倍左右。
为整个项目的安全生产争取了很多宝贵的时间。
同时钢结构柱网的尺寸可以比混凝土结构的大，使用方便。
由于钢结构的上述优点，钢框架结构被广泛应用于主厂房和准厂房。
一、钢架结构布置一、布局原则：平面和竖向不平整度的要求与钢筋混凝土结构相同。
抗震设计必须遵循“强节点、弱构件、强柱、弱梁、强焊缝、弱钢”的原则。
对于框架，节点的承载力应高于构件的承载力是保证构件完整性的必要条件，但节点不能太强，梁柱节点域的板地震时应内容产生一定量的剪切屈服。
“强柱弱梁”的原理与钢筋混凝土结构相同，有利于提高框架的抗倒塌能力；因为构件焊缝的延展性总则低于被连接构件的钢材的延展性，所以要求焊缝的承载能力要高于被连接钢板的承载能力，所以构件的屈服截面可以避开焊缝而位于钢板内，从而提高构件和整个结构的延展性，以及螺栓连接的延展性。
性能优于焊接接头，重要构件和节点应采用高强度螺栓连接。
2、柱梁布置；钢架柱常用的截面形式有箱形、H形、十字形。
箱形截面具有较强的弯曲载荷，截面性能不分强轴和弱轴。
截面尺寸可根据刚度和强度两方面的要求确定，经济合理。
缺点是需要组装焊接，焊接工艺要求高。
处理能力大；轧制宽法兰H型钢的优点是加工和杆连接容易，但有强轴和弱轴之分。
层高高时，弱轴长细比不易满足；十字形截面钢柱两侧刚度较大，能很好地承受柱侧钢梁的弯矩。
截面钢柱两侧刚度一致，长细比容易满足，梁柱接头也便于制造。
鉴于主厂房内大型设备较多，楼面荷载很重，有时层高大跨度高，使钢柱两侧弯矩大，轴向力钢柱本身的体积也很大。

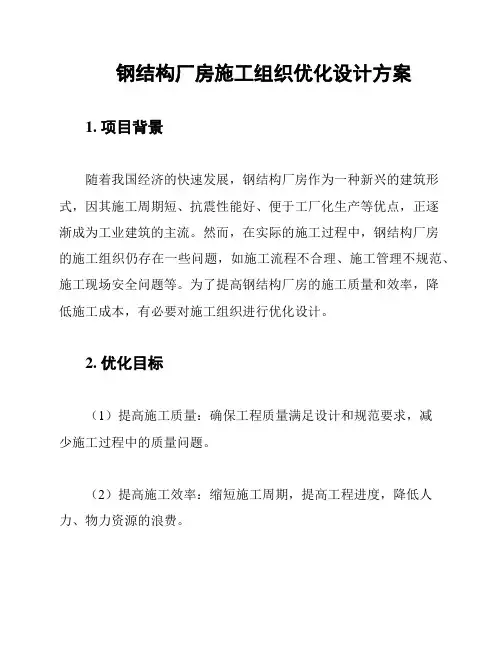

钢结构厂房施工组织优化设计方案
钢结构厂房施工组织优化设计方案1. 项目背景随着我国经济的快速发展，钢结构厂房作为一种新兴的建筑形式，因其施工周期短、抗震性能好、便于工厂化生产等优点，正逐渐成为工业建筑的主流。
然而，在实际的施工过程中，钢结构厂房的施工组织仍存在一些问题，如施工流程不合理、施工管理不规范、施工现场安全问题等。
为了提高钢结构厂房的施工质量和效率，降低施工成本，有必要对施工组织进行优化设计。
2. 优化目标（1）提高施工质量：确保工程质量满足设计和规范要求，减少施工过程中的质量问题。
（2）提高施工效率：缩短施工周期，提高工程进度，降低人力、物力资源的浪费。
（3）降低施工成本：通过合理的施工组织和成本控制，降低工程造价。
（4）保障施工现场安全：加强安全管理，减少安全事故的发生。
3. 优化措施3.1 施工流程优化（1）提前编制详细的施工方案，明确施工顺序、施工方法、质量标准等。
（2）加强施工过程中的动态管理，及时调整施工计划，确保工程进度。
（3）采用先进的施工工艺和设备，提高施工效率。
3.2 施工管理优化（1）建立健全施工现场管理制度，明确各岗位职责，加强现场管理。
（2）加强施工现场沟通协调，确保各施工单位、部门之间的协同配合。
（3）加强施工人员培训，提高施工技能和质量意识。
3.3 资源配置优化（1）合理配置人力、物力、财力等资源，确保施工过程中的需求。
（2）采用信息化手段，对施工现场进行实时监控，提高资源利用率。
（3）加强供应链管理，确保原材料和构件的质量和供应。
3.4 施工现场优化（1）加强施工现场安全防护，严格执行安全规定，减少安全事故的发生。
（2）加强施工现场环境保护，严格执行环保法规，降低施工对环境的影响。
（3）提高施工现场文明施工水平，营造良好的施工氛围。
4. 总结本优化设计方案从施工流程、施工管理、资源配置和施工现场四个方面对钢结构厂房的施工组织进行了全面优化。
通过实施本方案，有望提高钢结构厂房的施工质量、效率和安全性，降低施工成本，为我国钢结构厂房建设提供有力的支持。
某钢结构工业厂房屋面系统的优化设计
１ ０ ２００
⑥
⑦
ｂ Ｂ— Ｂ ）
⑨
图 ２ 屋架下弦支撑 平面布置 图
屋面布置结构形式 为 ： 每个柱距间设置 １ ２ｉ ｎ钢托架一榀 ， 钢 屋架 每 ６１ 设置一榀 。上下弦按结构要求设置水平支 撑 、 Ｉ Ｔ 垂直 支
注： Ｇ为 系杆 ； ｃ为垂直支撑 ；Ｃ为水平支撑 ； Ｘ ０ Ｓ ＷＪ 为钢屋架 ；】 １ 为托架
图 ４ 檩 条 平 面 布 置 图二
撑、 系杆等。屋 面檩 条跨 度 ６ｍ， 设计 间距 １ ５ｍ， 条选用 ｃ型 ． 檩 于是 本着 优化 设计 的原 则 ， 采用 如下设计 方案 ： 拟 取消全 部 钢 ０ ×７ ×２ ０ ５ ０×３ 天窗架形式为 弧形 天窗 ， ； 与屋架构成一个稳 １ Ｉ ２Ｉ 托架及托架上 的钢屋架 ， Ｔ 加大檩条 。具体为 ： 取消托架后该处
⑩謇 Ｔ
ｌ ｎ
Ｉ 量
Ｘ Ｇ
等
Ｘ Ｇ
誊ｆ
Ｘ Ｇ
的屋面结构体 系才 能更好 的使其发挥作用 。
Ｊ
Ｖ
Ｇ
）
、 ｆ
Ｊ一
Ｉ
Ｉ
Ｘ Ｇ
Ｇ
Ｋ Ｇ Ｇ
Ｇ ） ， Ｇ
量
ｎ
Ｉ 『 ｌ
ｌ ｌ Ｉ
ｌ 量
ＸＧ
谢 静 静 马 路 杨 勇
摘 要 ： 出轻钢加层 结构 阻尼 比是 计算此类结构在地 震作 用下动力响应的重要参数 ， 指 通过对 目前使用 的几 种确定 轻钢
加层结构 阻尼 比的方法进行简要论述说 明， 总结 了各 自的优缺 点， 从而为相应 的工程积 累经验 。
关键 词 ： 轻钢 加 层 ， 尼 比， 震 响应 。 量 法 阻 地 能 中 图 分 类 号 ： Ｕ３ １４ Ｔ １ ． 文献标识码 ： Ａ
midas钢结构优化分析及设计
midas钢结构优化分析及设计例题3 钢框架结构分析及优化设计M I D A S/G e n1例题钢框架结构分析及优化设计2 例题2. 钢框架结构分析及优化设计概要本例题通过某六层带斜撑的钢框架结构来介绍MIDAS/Gen的优化设计功能。
MIDAS/Gen提供了强度优化和位移优化两种优化⽅法。
强度优化是指在满⾜在相应规范要求的强度下，求出最⼩构件截⾯，即以结构重量为⽬标函数的优化功能。
位移优化是针对钢框架结构，在强度优化设计前提下，增加了以侧向位移为约束条件的⾃动设计功能。
本⽂主要讲述强度优化设计功能。
此例题的步骤如下:1.简要2.建⽴及分析模型3.设置设计条件4.钢构件截⾯验算及设计5.钢结构优化设计例题钢框架结构分析及优化设计1.简要本例题介绍MIDAS/Gen的优化设计功能。
例题模型为带斜撑的六层钢框架结构。
(该例题数据仅供参考)基本数据如下：轴⽹尺⼨：见图1柱: HW 200x204x12/12主梁：HM 244x175x7/11次梁：HN 200x100x5.5/8⽀撑：HN 125x60x6/8钢材： Q235层⾼：⼀层 4.5m⼆～六层 3.0m设防烈度：8o（0.20g）场地： II类设计地震分组：1组地⾯粗糙度；A基本风压：0.35KN/m2；荷载条件：1-5层楼⾯，恒荷载 4.0KN/m2，活荷载2.0KN/m2；6层屋⾯，恒荷载 5.0KN/m2，活荷载1.0KN/m2；1-5层最外圈主梁上线荷载4.0KN/m；6层最外圈主梁上线荷载1.0KN/m；分析计算考虑双向风荷载，⽤反应谱分析法来计算双向地震作⽤3例题钢框架结构分析及优化设计4图1. 分析模型图2. 结构平⾯图例题钢框架结构分析及优化设计5图3. ①，③轴线⽴⾯图图4. ①，④轴线⽴⾯图图5. ○B ，○C 轴线⽴⾯图图6. ○A ，○D 轴线⽴⾯图例题钢框架结构分析及优化设计6 2.建⽴及分析模型建⽴模型并进⾏分析运算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢构造优化设计
随着国内经济迅速增长，钢构造越来越多被应用在民用及工业建筑中。
与钢筋砼构造相比,钢构造具备轻质高强特点,其强度重量比指数是钢筋砼构造5倍以上,可明显减少基本造价,能明显减轻构造自重25%以上。
由于钢材轻质高强,其梁柱截面尺寸相对较小,可节约使用面积;钢构造工厂化限度高,构件均在工厂加工制作,现场安装,普通比钢筋砼构造施工速度约快 1.5倍,可为整个项目安全投产争取了诸多宝贵时间。
同步钢构造柱网尺寸可以比砼构造大,便于使用。
正由于钢构造具备以上长处,当前钢框架构造才被广泛应用在主厂房、准车间中。
一、钢框架构造布置
1、布置原则:
对于平面、竖向不规则规定与钢筋砼构造相同,抗震设计要符合“强节点弱构件、强柱弱梁、强焊缝弱钢材”原则,对于框架,使节点承载力高于构件承载力,防止节点破坏先干构件破坏,是保证构件整体性必要条件,但节点又不可过强,应容许地震时梁、柱节点域板件能产生一定量剪切屈服变形,以提高整个框架延性,“强柱弱梁”道理与钢筋砼构造同样,有助于提高框架防崩塌能力;由于构件焊缝延性,普通低于被连接构件钢材延性,因而规定焊缝承载力应高于被连接钢材板件承载力,可以使构件屈服截面避开焊缝而位于钢板件之中,从而提高构件以至整个构造延性,螺栓连接延性等抗震性能优于焊缝连接,重要构件和节点宜采用高强度螺栓连接。
2、柱、梁布置；
钢框架柱截面形式惯用有箱形截面、H型截面、十字工形截面等。
箱形截面受弯载力较强,截面性能没有强、弱轴之分,截面尺寸可以按照两个方面刚度强度规定而定,经济、合理,缺陷是需要拼装焊接,焊接工艺规定高,加工量大；轧制宽翼缘H型钢长处是加工、杆件连接容易,但有强、弱轴之分，当层高较高时，弱轴长细比就不容易满足；十字形截面钢柱两侧刚度都较大，能较好承受柱侧钢梁传来弯矩。
十字形截面钢柱两侧刚度一致，长细比容易满足，梁柱节点也制作以便。
鉴于主厂房内大型设备多，楼层荷载很重，加上有时候大层高，大跨度，使得钢柱两侧弯矩均很大，钢柱自身轴力也很大，这时候采用十字形截面钢柱是比较适当。
Ⅰ字形截面梁经济跨度为6～12m,普通框架梁、次梁均选用Ⅰ字形梁。
次梁是钢构造中数量最多构件,占构造用钢量比例较大。
布置次梁时应有助于荷载均匀分布和明确传力途径。
钢次梁普通宜与主梁铰接相连,持续组合梁虽可减小梁跨中弯矩和挠度,但与主梁受弯节点规定采用栓焊法或在钢梁上、下翼缘设立钢盖板法相连时,将增长较多焊接工作量,实际工程中很少采用。
次梁间距普通为1.5～2.5m，在震动设备比较集中，荷载比较大地方间距还要适量减小。
3、楼板布置
钢构造楼板宜采用压型钢板现浇钢筋砼组合楼板或非组合楼板。
也可同钢筋砼构造同样采用钢筋砼现浇楼板。
在无抗震设防规定期,可采用予制楼板（限于厂房内埋件较多，不合用）。
组合楼板在使用
阶段压型钢板可作为砼楼板受拉钢筋。
压型钢板镀锌量不多,板厚不应不大于0.75mm,在板底需刷防火涂料,当前防火涂料价格还是较高并且量又大,因而采用组合楼板造价普通较高。
非组合楼板在使用阶段,压型钢板不代替砼板受拉钢筋,按普通钢筋砼楼板计算。
其承载力在施工阶段,要考虑由压型钢板承担未结硬湿砼板重量和施工活荷载。
压型钢板宜采用品有防锈功能镀锌板,板底不需刷防火涂料,板厚不应不大于O.5mm,压型钢板仅做为模板使用。
组合楼板、非组合楼板及钢筋砼楼板均需在钢梁顶设立圆柱头栓钉,栓钉需穿透钢板焊于钢梁翼缘上,栓钉直径d依照板跨度大小,13<d<19mm,柱顶间距普通≥4d,栓钉高度高出压型钢板顶面30mm以上,顶面砼保护层厚度≥15mm。
浇注混凝土压型钢板波槽平均宽度不应不大于50mm，当在槽内设立栓钉等时，压型钢板总高度不应不不大于80mm。
二、节点设计
多高层钢构造节点受力状况比较复杂，构造规定相称严格，故节点设计至关重要。
节点设计基本原则：
1)、节点受力应当力求简捷、明确；
2)、保证节点足够强度，后于构件破坏；
3)、节点连接应具备良好延性，故设计中应采用合理细部构造，不适当采用约束度大和易产生层状扯破连接形式；
4)、构件拼接普通按等强度原则；
5)、尽量简化节点构造，以便于加工、安装。
1、梁柱节点
梁柱节点普通采用刚性连接,并普通采用栓焊混合连接;梁上、下翼缘用坡口全熔透焊缝与柱翼缘连接,腹板用摩擦型高强度螺栓与柱翼缘上剪力板连接,原则上梁端弯矩由梁翼缘承担,梁端剪力由梁腹板承担,在梁相应位置设立柱水平加劲肋。
对抗震设防构造,水平加劲肋应与梁翼缘等厚,水平加劲肋与柱采用坡口全熔透焊缝焊接,当柱两侧梁高度不等时,每个梁翼缘相应位置均应设立柱水平加劲肋,加劲肋之间距离不不大于150mm,也可设立坡度不大于1:3加劲肋或将截面高度较小梁腹板高度局部加大,腋部翼缘坡度不得不不大于1:3。
2、柱拼接、梁拼接
当柱、梁长度不不大于14-15m左右时,不便于运送和装配,需要在工地现场进行拼接。
柱接头应位于框架节点塑性区以外,普通宜在框架梁上方1.3m附近,柱接头设计应满足极限承载力Ma≥1.2Mpc原则(Ma:极限受弯承载力;Mpc:全塑性受弯承载力),I字形截面柱工地接头,翼缘采用全熔透坡口焊接，腹板用高强度螺栓连接,也可采用焊接,在上柱腹板开K形坡口,规定焊透。
梁接头应位于框架节点塑性区以外,即从梁端算起1/10跨长并应不不大于1.6m,拼接接头由;翼缘承担弯矩,腹板承担剪力。
梁拼接重要用于梁与柱全焊接节点柱外悬臂梁段与中间梁段连接,连接形式有:翼缘为全溶透焊接,腹板为高强度螺栓连接;翼缘、腹板都用高强度螺栓连接;翼缘、腹板都用全溶透焊接。
3、框架梁侧向隅撑
按抗震设计框架梁,在梁也许浮现塑性铰处(普通距柱轴线1/8～1/10梁跨处),梁上下翼缘均应设立侧向隅撑。
主梁侧向隅撑
三、防锈、防火
钢构件制作完毕后进行喷砂除锈解决,除锈级别Sa2.5;钢构造表面防护底漆两道,漆膜总厚度≥60μm,面漆颜色由业主自定;高强螺栓连接范畴内钢构件接触面不得涂刷油漆;需要现场焊接构件焊接范畴内由现场涂刷油漆;埋入式柱脚在混凝土中某些不得涂刷油漆;钢构造在使用过程中应定期进行油漆、维护。
需做防火涂层钢材表面可除锈后只做底漆涂层。
主钢构造出厂时涂覆醇酸防锈底漆,干膜厚度不不大于60μm,在构造安装后涂覆与底漆相容防锈面漆。
钢构造宜采用防火涂料防火,按建筑物耐火级别及构件耐火时限,依照《钢构造防火涂料应用技术规范》CECS24,选用涂料类别及构造做法。
几种惯用防火涂料，依照其厚度有：厚型防火涂料（厚度为8—50毫米，耐火时限可达0.5—3.0小时）普通用于规定极限为2.0小时以上钢构造中；薄型钢构造防火涂料（厚度为3-7毫米），普通用于耐火极限不超过2.0小时建筑钢构造中；超薄型钢构造防火涂料（厚度为不超过3.0毫米普通用于耐火极限不超过2.0小时建筑构造。
