一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压不变，L 1、L 2两个灯泡的规格相同。
闭合开关S ，当滑动变阻器的滑片P 都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（ ）A ．L 1逐渐变亮B ．L 1先变亮再逐渐变暗C ．L 2逐渐变暗D ．L 2逐渐变亮【答案】D【解析】【分析】【详解】 左图为串联电路，滑动变阻器的滑片P 从中点向右滑动，阻值变大，电流变小，L 1变暗。
右图中定值电阻和滑动变阻器串联，当滑动变阻器的滑片P 从中点向右滑动，滑动变阻器分得的电压变大，因为灯泡L 2和滑动变阻器并联，故L 2两端电压也变大，根据公式2U P R=知，灯泡实际功率变大，亮度也变亮。
故选D 。
2．如图所示，电源电压不变，a 、b 为电流表或电压表，滑片P 在滑动变阻器R 3的中点，电路在工作时均安全。
只闭合S 1时，a 、b 均有示数；先闭合S 1，再闭合S 2，b 示数有变化。
下列判断正确的是（ ）A ．a 是电压表B ．先闭合S 1，再闭合S 2，b 示数可能变大C ．只闭合S 1，滑片P 向右滑动，b 示数的变化量大于a 示数的变化量D ．若将b 换成另一种电表，开关均闭合，滑片P 向左滑动，a 示数的变化量与b 示数的变化量的比值等于23R R +【答案】AC【解析】【分析】【详解】A．若a是电流表，当S1闭合后，电源短路，所以a是电压表，故A正确；B．只闭合S1，电路为串联电路，三电阻串联，再闭合S2，R1被短路，如果b是电流表，因为R1和R2一直被短路，电路总电阻不变，b的读数不变。
如果b是电压表，R1被短路后，电压表测量的阻值变小，分得电压变小，读数变小，由题意可得，b示数有变化，所以b是电压表，示数一定变小，故B错误；C．只闭合S1，电路为串联电路，a测量R2和滑动变阻器两端电压，b测R1和R2两端电压，滑片P向右滑动，阻值变小，则()()12b12a22=P PI R RU R RU I R R R R∆+∆+=∆∆++分子不变，分母变小，所以∆U b：∆U a越来越大，所以b示数的变化量大于a示数的变化量，故C正确；D．若将b换成另一种电表，即换成电流表，则R1和R2均被短路，a测量滑动变阻器两端电压，b测通过滑动变阻器的电流，所以ab的比值为滑动变阻器的阻值，故D错误。
故选AC。
3．两个小灯泡L1和L2，规格分别是“6V，3W”和“3V，3W”，分别如图甲乙所示接入电路，闭合开关S，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．甲电路中，当电源电压为9V时，两个小灯泡都正常发光B．甲电路中允许最大的电流为0.5AC．乙电路中，当L2正常发光时，干路电流为1.25AD．乙电路中，电路消耗的最大功率为3W【答案】BC【解析】【详解】A．由P=UI可得，两灯泡的额定电流分别为：1113W 0.5A 6V P I U ===， 2223W 1A 3VP I U ===， 因两灯泡的额定电流不相等，由于两只灯泡串联，所以，两只灯泡不可能同时正常发光，故A 错误；B ．因串联电路中各处的电流相等， 所以，电路中的最大电流10.5A I I ==，故B 正确；C ．由U I R=可得，两灯泡的电阻分别为： 1116V 12Ω0.5AU R I === ， 2223V 3Ω1A U R I ===， 两灯的额定电压分别为U 1 =6V ，U 2 =3V ， 由于并联电路各支路两端的电压相等， 所以，两灯泡并联时，电源电压不超过3V ，则两支路的电流分别为：'1113V 0.25A 12ΩU I R '===， 2223V 1A 3ΩU I R ''===， 则并联接入电路中时，干路的最大电流：120.25A 1A 1.25A I I I ''=+=+=。
故C 正确；D ．乙电路中，U =3V ，I =1.25A 电路消耗的最大功率为3V 1.25A 3.75W P UI ==⨯=。
故D 错误。
4．在图甲所示电路中，R 0、R 2为定值电阻，电流表、电压表都是理想电表。
滑动变阻器R 1的滑片由一端移到另一端，电压表V 1、V 2和电流表A 的示数均要发生变化。
两电压表示数随电流表示数的变化图线如图乙所示。
则下列判断中正确的是（ ）A ．电阻R 0为2ΩB ．V 2示数变化图线为bC ．电源电压为14VD ．滑动变阻器R 1的阻值最大为9Ω【答案】AD【解析】【分析】 由电路图可知，滑动变阻器R 1、电阻R 2、电阻R 0串联在电路中，电压表V 1测量R 1和R 2两端的总电压，电压表V 2测量R 2两端的电压，电流表测量电路中的电流；(1)当滑片P 向左移动时，滑动变阻器R 1连入的电阻变小，从而使电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，R 0两端的电压变大，R 2两端的电压变大，由串联电路电压的特点可知，R 1和R 2两端的总电压变小，由此可知图象中上半部分b 为电压表V 1示数变化图线，下半部分a 为电压表V 2示数变化图线；(2)由图像可知：当电压表V 1的示数（R 1和R 2两端的电压）为10V 时，此时电压表V 2的示数（R 2两端的电压）为1V ，电路中的电流为1A ，根据串联电路的电压特点求出此时滑动变阻器两端的电压，再根据欧姆定律求出滑动变阻器的阻值，最后利用电阻的串联表示出电源的电压；(3)由图像可知：当滑片P 移至最左端，滑动变阻器连入电阻为0，此时电路中的总电阻最小，电路中的电流最大为4A ，此时两电压表的示数都为4V ，根据串联电路的电压特点和欧姆定律表示出电源的电压，根据电源的电压不变得出等式即可求出R 0和电源电压。
【详解】由电路图可知，滑动变阻器R 1、电阻R 2、电阻R 0串联在电路中，电压表V 1测量R 1和R 2两端的总电压，电压表V 2测量R 2两端的电压，电流表测量电路中的电流；B ．当滑片P 向左移动时，滑动变阻器R 1连入的电阻变小，从而使电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，R 0两端的电压变大，R 2两端的电压变大，由串联电路电压的特点可知，R 1和R 2两端的总电压变小，据此判断：图像中上半部分b 为电压表V 1示数变化图线，下半部分a 为电压表V 2示数变化图线，故B 错误；D ．由图像可知：当R 1和R 2两端的电压为10V 时，R 2两端的电压为1V ，电路中的电流为1A ，根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压：112210V 1V 9V U U U =-=-=，根据欧姆定律可得，滑动变阻器接入电路的阻值：119V 9Ω1AU R I ===， 故D 正确； AC ．根据串联电路的总电压等于各分电压之和，有电源的电压：100010V 10V 1A U U U IR R =+=+=+⨯------①当滑片P 移至最左端，滑动变阻器连入电阻为0，两电压表都测量电阻R 1两端的电压，示数都为4V ，电路中的电流最大为4A ，电源的电压：20max 004V 4V 4A U U U I R R ''=+=+=+⨯------② 联立①②式，解得：R 0=2Ω，U =12V ，故A 正确、C 错误。
【点睛】本题综合考查欧姆定律在串联电路中的应用，要求学生对电学知识掌握全面且熟练，通过方程组的思想来解答，一道很经典的考题。
5．如图所示是某车间自动除尘装置的简化电路图。
空气中尘埃量较少时，光源发出来的光被挡板挡住了。
当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，开启自动除尘模式。
若图中a、b一个是除尘器，一个是指示灯，则下列说法正确的是（）A．电磁继电器利用电磁感应原理工作B．光敏电阻的阻值随光照强度的增大而增大C．控制电路的电流随光照强度的增大而增大D．a是指示灯，b是除尘器【答案】CD【解析】【分析】【详解】A．电磁继电器是利用电流的磁效应原理工作的，A错误；BC．由题意可知，衔铁被吸下，说明电磁铁的磁性增强了，电路中的电流变大，电源电压不变，根据URI可知，电路中的电阻变小，即光敏电阻的阻值变小，这时光照强度是增强的，所以光敏电阻的阻值随光照强度的增大而减小，控制电路的电流随光照强度的增大而增大，B错误、C正确；D．当空气中尘埃量达到一定值时，除尘器开始工作，衔铁是被吸下的，这时b接入电路，a没有接入电路，所以b应该是除尘器，a是指示灯，D正确。
故选CD。
6．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A ．滑片P 仍在A 端，开关S 1断开，S 2闭合，灯泡L 仍正常发光B ．滑片P 仍在A 端，开关S 1闭合，S 2断开，灯泡L 仍正常发光C ．滑片P 滑到B 端，同时闭合开关S 1和S 2，灯泡L 仍正常发光D ．滑片P 滑到B 端，开关S 1闭合，S 2断开，灯泡L 仍正常发光【答案】B【解析】【分析】【详解】A ．当变阻器的滑片滑至A 端，闭合开关S 1和S 2，变阻器和灯泡并联，此时灯泡两端的电压等于电源电压，灯泡正常发光；由于开关S 1为干路中的开关，因此开关S 1断开，电路为断路，灯泡不发光；B ．当开关S 1闭合，S 2断开，为灯泡的基本电路，并且灯泡两端的电压等于电源电压，故灯泡正常发光．C ．当滑片P 滑到B 端，同时闭合两个开关，灯泡被短路，因此灯泡不会发光；D ．当滑片P 滑到B 端，开关S 1闭合，S 2断开，变阻器和灯泡串联，因为串联电路中各部分电压等于各部分电压之和，因此灯泡两端的电压小于电源电压，故灯泡不会正常发光． 故选 B ．7．甲、乙两地相距40 km ，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R 0和电源接成如图所示电路进行测量．当电压表的示数为3.0 V ，电流表的示数为0.5 A ，则短路位置离甲地的距离为A ．7.5 kmB ．15 kmC ．25 kmD ．30 km【答案】B【解析】【详解】当电压表的示数为3.0V ，电流表的示数为0.5A ，线路总电阻R 为： 3V =6Ω0.5AU R I == 输电线每千米的电阻为0.2Ω．所以输电线的长为：6Ω=30km0.2Ω/km，又因为是两条输电线，故短路点距甲地为：30km=15km2，选B．8．小组同学设计电子身高测量仪，电源电压恒定，R0是定值电阻，R X是滑动变阻器，滑动变阻器的滑片P与被测人头顶齐平。
2020-2021中考物理欧姆定律含答案解析
一、初中物理欧姆定律的实际应用问题1．如图，电源电压恒定，灯L的规格为“24V 72W”且工作时电阻保持不变，电压表的量程为0～15V，电流表的量程为0～3A，滑动变阻器R2的规格为“？Ω 2A”，在电路安全的前提下，操作如下：①当只闭合S、S3时，电路中的总功率为P1，电流表示数为I1；②当只闭合S2、S3时，移动滑片使滑动变阻器的阻值为R，电流表示数为I2，电阻R1和滑动变阻器的总功率为10W；再移动滑片使滑动变阻器的阻值为2R，电流表示数为I3，灯L 和滑动变阻器的总功率为9.72W；③当只闭合S、S1、S2时，移动滑动变阻器的滑片，使电路中的最小总功率为P4，此时电流表示数为I4。
已知P1：P4＝5：6，I2：I3＝10：9。
则下列数据错误的是（）A．电源电压为20VB．电流表的示数I1：I4＝5：6C．R1的电阻为8ΩD．该电路消耗的功率最小时，滑动变阻器R2的阻值为32Ω【答案】A【解析】【分析】【详解】①当只闭合S、S3时，只有灯泡连入电路，如图A所示；②当只闭合S2、S3时，电阻R1、滑动变阻器和灯泡串联，滑动变阻器的阻值为R，如图所示B；再移动滑片使滑动变阻器的阻值为2R，如图C所示；③当只闭合S、S1、S2时，电阻R1、滑动变阻器并联，如图D所示；B．由2UPR可得灯泡的电阻22(24V)=8Ω72WL U R P ==额额 电源电压不变，在图AD 中，由P ＝UI 得 11144456P I P U P I P U=== 故B 正确，不符合题意；AC ．在图B 中，其总电阻R 总2＝R 1+R +R L在图C 中，其总电阻R 总3＝R 1+2R +R L ，则212LUUI R R R R ==++总3132LUUI R R R R ==++总已知I 2：I 3＝10：9，则111092L LUU R R R R R R =++++： ：化简可得R 1＝8R ﹣R L ＝8R ﹣8Ω①图B 中电阻R 1和滑动变阻器的总功率P ′＝I 22（R 1+R ）即I 22（R 1+R ）＝10W ②图C 中灯泡和滑动变阻器的总功率P ″＝I 32（R L +2R ）即I 32（8Ω+2R ）＝9.72W ③由于I 2：I 3＝10：9，则由②③化简可得3R 1＝20Ω+2R ④解①④方程得R ＝2ΩR 1＝8Ω故C 正确，不符合题意；由②得2110W=1A 8Ω+2ΩPIR R'==+根据图B可知，电源电压U＝I2（R1+R+R L）＝1A×（8Ω+2Ω+8Ω）＝18V故A错误，符合题意；D．由电路图可知，只闭合S2、S3时，R1、灯泡和滑动变阻器串联，总电阻最大，此时该电路消耗的功率最小，由于此时电压表测量R1和滑动变阻器两端的电压，则电压表示数U′为最大15V时，电路中的电阻最大，电流最小，此时的总功率最小；串联电路的总电压等于各电阻两端的电压之和，所以此时灯泡两端的电压U L＝U﹣U′＝18V﹣15V＝3V此时电路中的电流L3V=0.375A8ΩLLUI IR'===由UIR=得此时电路的最大电阻为18V480.375AURI'===Ω最大根据串联电路的总电阻等于各分电阻之和可知，滑动变阻器连入电路的最大阻值R滑＝R最大﹣R1﹣R L＝48Ω﹣8Ω﹣8Ω＝32Ω故D正确，不符合题意。
2020-2021全国中考物理欧姆定律中考真题汇总含答案
【答案】C
【解析】
【分析】
【详解】
A．由图乙可知，当滑动变阻器R1接入电路的阻值为0时，定值电阻R0两端的电压为6V，此时定值电阻R0两端的电压等于电源电压，故A项正确，不符合题意；
BC．当滑片P在b端时，由图乙可知，滑动变阻器R1接入电路的阻值最大为50Ω，此时定值电阻R0两端的电压为1V，根据串联分压的特点可知滑动变阻器两端的电压为
A．电压表示数变大，电流表示数也变大
B．电压表示数变小，电流表示数也变小
C．螺线管上端是S极，弹簧缩短
D．螺线管上端是N极，弹簧伸长
【答案】C
【解析】
【分析】
【详解】
如图滑动变阻器与螺线管串联，将滑动变阻器的滑片缓慢向左移动，滑动变阻器接入电路的电阻变小，电路中的电流变大，此时螺线管的磁性会增强；根据串联电路分压特点 ，滑动变阻器接入电路的电阻变小，分得的电压变小，所以电压表示数变小，电流表示数变大；根据安培定则可知螺线管上端是S极，由于同名磁极相互排斥，所以弹簧会缩短。
滑片P移动后，电压表V1示数和电压表V2示数之和为
因为R1分压变大，所以电压表V1示数和电压表V2示数之和变大。故C错误；
D．根据串联电路分压规律，总电压等于各部分电压之和，所以，电压表V1示数变化量
所以
即电压表V1示数变化量与电流表A示数变化量之比不变，故D正确。
故选ABD。
4．小灯泡L的额定电压为3V，它的I—U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端。闭合开关S，电压表示数为1.5V，再将滑片P向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω2A”字样。下列说法中正确的是（ ）
2020-2021全国中考物理欧姆定律的计算问题的综合中考真题分类汇总含详细答案
一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。
则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。
2．如图所示电路图，把端点A、B接在电压U不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1的示数为I1；把端点C、D接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2的示数为I2；把端点A、D接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1的示数为I3；把端点B、C接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表的示数为I4。
己知：R1=R3=12Ω，U1=8V，U1∶U3=4∶3，I3：I4=3∶5。
下列说法正确的是（）A．电源电压为30VB．把端点B、C接同一电源两端，闭合开关S1、S2，总电阻R=2.4ΩC．定值电阻R2=3ΩD．把端点B、C接同一电源两端，只闭合开关S1，总功率P=300W【答案】BC【解析】【分析】【详解】AC．把端点A、B接在电源两端，只闭合开关S1，电阻R1与R2串联，电压表测量R2两端电压，U1∶U3=4∶3，则U=I1(R1+R2)U1=I1R2=8VU3=6V把端点A、D接在电源两端，只闭合开关S1，电阻R2与R4串联，电压表测量R2两端电压，则U=I3(R1+R2+R4)U3=I3R2=6V可得I1：I3=4：3把端点B、C接同一电源两端，只闭合开关S2，电路中只有电阻R3，电压表测量R3两端电压，为电源电压，则U4=I4R3=U即I1(R1+R2)=I3(R1+R2+R4)=I4R3将R1=R3=12Ω，I3：I4=3∶5代入可得R2=3Ω，R4=5Ω代回上述各式得I3=2A，U=40V故A错误、C正确；B．把端点B、C接同一电源两端，闭合开关S1、S2，电阻R2与R3并联，可得总电阻为23233Ω12Ω2.4Ω3Ω12ΩR R RR R ⨯===++故B正确；D．把端点B、C接同一电源两端，只闭合开关S1，电路中只有电阻R2，可得总功率为2 240V40V533.3W 3ΩU PR ⨯===故D错误。
2020-2021中考物理欧姆定律及答案
故C错误；
D．由B中I与h的表达式可知，当h2=0.4m时，电流表示数
故D错误。
故选B。
2．如图甲所示的电路中，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U—I”关系图像如图乙所示，则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为10Ω
A．容器内水柱越高，两金属板间的湖水电阻R越大
B．将电流表改为水位计，水位越高电流表示数越大
C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2W
D．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A
【答案】B
【解析】
【分析】
(1)容器内水位上升时，根据图乙判断其电阻的变化；
(2)由 计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；
7．甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．当电压表的示数为3.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离为
根据串联电路电压的特点可得，电源电压为
故A正确；
B．由图甲可知，当灯泡两端的电压 时，电路中的电流 ，由 可得，灯泡的额定功率
故B错误；
C．小灯泡正常发光时，滑动变阻器两端的电压为
由 可得，滑动变阻器消耗的功率
故C正确；
D．由 可得，滑动变阻器接入电路的电阻
故D正确。
故选ACD。
4．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则下列说法正确的是（ ）
2020-2021全国中考物理欧姆定律的综合中考真题汇总含详细答案
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC ．灯与R 串联，电压表测L 的电压，电流表测电路的电流，滑动变阻器的滑片P 向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI =，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC 错误；B ．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B 错误；D ．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D 正确。
故选D 。
3．如图所示，电源电压不变，电阻115ΩR =，210ΩR =，开关S 、S 1闭合，S 2断开，电流表读数为0.4A ，则开关S 、S 2闭合，S 1断开时，电流表读数可能为（ ）A ．0.4AB ．0.5AC ．0.6AD ．0.7A【答案】B 【解析】 【分析】 【详解】当开关S 、S 1闭合，S 2断开时，电阻R 0与R 1的串联，电流表测电路中的电流，根据欧姆定律可得，R 1两端的电压是1110.4A 15Ω6V U I R ==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R =+总当开关S 、S 2闭合，S 1断开时，电阻R 0与R 2串联，同理022R R R =+总因为12R R >，所以12R R >总总，因为电源电压不变，所以根据欧姆定律可得210.4A I I >=因为开关S 、S 2闭合，S 1断开时，电路中的电流变大，那么R 0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R 2两端的电压变小，即216V U U <=所以1226V 0.6A 10ΩU I R <== 则可知电流表的读数在0.4~0.6A 之间。
2020-2021全国各地中考物理分类：欧姆定律及答案解析

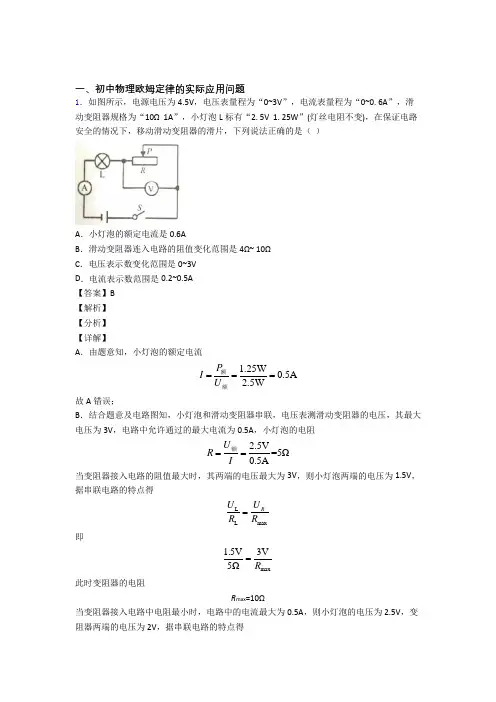

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压为4.5V ，电压表量程为“0~3V ”，电流表量程为“0~0. 6A ”，滑动变阻器规格为“10Ω 1A ”，小灯泡L 标有“2. 5V 1. 25W ”(灯丝电阻不变)，在保证电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）A ．小灯泡的额定电流是0.6AB ．滑动变阻器连入电路的阻值变化范围是4Ω~ 10ΩC ．电压表示数变化范围是0~3VD ．电流表示数范围是0.2~0.5A【答案】B【解析】【分析】【详解】A ．由题意知，小灯泡的额定电流1.25W 0.5A2.5WP I U ===额额 故A 错误； B ．结合题意及电路图知，小灯泡和滑动变阻器串联，电压表测滑动变阻器的电压，其最大电压为3V ，电路中允许通过的最大电流为0.5A ，小灯泡的电阻2.5V =5Ω0.5AU R I ==额当变阻器接入电路的阻值最大时，其两端的电压最大为3V ，则小灯泡两端的电压为1.5V ，据串联电路的特点得L L maxR U U R R = 即max1.5V 3V 5ΩR = 此时变阻器的电阻R max =10Ω当变阻器接入电路中电阻最小时，电路中的电流最大为0.5A ，则小灯泡的电压为2.5V ，变阻器两端的电压为2V ，据串联电路的特点得min 2.5V 2V 5ΩR = 所以此时变阻器接入电路的电阻R min =4Ω故B 正确；C ．电压表测变阻器的电压，而变阻器接入电路中的电阻最小为4Ω，最小电压为2V ，则变阻器两端的电压不能为0，故C 错误；D ．当电路中的电阻最大时，电流最小，此时电流为min max 3V 0.3A 10ΩR U I R === 故D 错误。
故选B 。
2．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。
其中R 1是光敏元件，每当绳子挡住了射向R 1的红外线时，R 1的电阻会变大，这时自动计数器会计数一次。
2020-2021全国中考物理欧姆定律的综合中考真题汇总附答案
一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．在图所示的电路中，电源电压U保持不变。
现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。
其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值1211222212111UI I I R RIUI I I RR+==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，21RR变大，2II变大，电流表A1示数与A2示数的比值变大，②可行，故选B。
2020-2021全国中考物理欧姆定律中考真题分类汇总含答案
一、初中物理欧姆定律的实际应用问题1．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图像如图乙所示。
则下列判断正确的是（）A．图线A是电阻R1的I﹣U关系图像B．电源电压为18VC．R2两端的电压与通过它的电流成正比D．滑动变阻器R2的最大阻值为30Ω【答案】B【解析】【分析】【详解】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
A．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，由图像可知，A为滑动变阻器R2的U-I关系图像，B为电阻R1的U-I图像，故A错误；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由U-I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以电源电压为U=U1+U2=14V+4V=18V故B正确；C．由A图像可知，R2两端的电压与通过它的电流关系为一次函数，不是成正比，故C错误；D．根据图像A，由欧姆定律可得，滑动变阻器的最大阻值为2 214V70Ω0.2AURI===故D错误。
故选B。
2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。
闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V1的示数。
2020-2021年中考物理欧姆定律100及答案(word)
2020-2021年中考物理欧姆定律100及答案（word）一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】 D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
2020-2021年中考物理欧姆定律100及答案经典
2020-2021年中考物理欧姆定律100及答案经典一、欧姆定律选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。
在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。
灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
