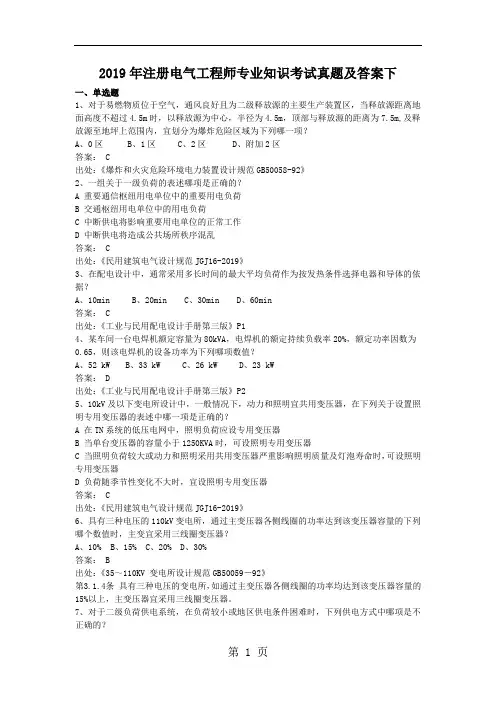

2019年注册电气工程师专业知识考试真题及答案下
2019年注册电气工程师专业知识考试真题及选：下一、单选题1、对于易燃物质位于空气，通风良好且为二级释放源的主要生产装置区，当释放源距离地面高度不超过4.5m时，以释放源为中心，半径为4.5m，顶部与释放源的距离为7.5m,及释放源至地坪上范围内，宜划分为爆炸危险区域为下列哪一项？A、0区B、1区C、2区D、附加2区选：： C来源：：《爆炸和火灾危险环境电力装置设计规范GB50058-92》2、一组关于一级负荷的表述哪项是正确的？A 重要通信枢纽用电单位中的重要用电负荷B 交通枢纽用电单位中的用电负荷C 中断供电将影响重要用电单位的正常工作D 中断供电将造成公共场所秩序混乱选：： C来源：：《民用建筑电气设计规范JGJ16-2019》3、在配电设计中，通常采用多长时间的最大平均负荷作为按发热条件选择电器和导体的依据？A、10minB、20minC、30minD、60min选：： C来源：：《工业与民用配电设计手册第三版》P14、某车间一台电焊机额定容量为80kVA，电焊机的额定持续负载率20%，额定功率因数为0.65，则该电焊机的设备功率为下列哪项数值？A、52 kWB、33 kWC、26 kWD、23 kW选：： D来源：：《工业与民用配电设计手册第三版》P25、10kV及以下变电所设计中，一般情况下，动力和照明宜共用变压器，在下列关于设置照明专用变压器的表述中哪一项是正确的？A 在TN系统的低压电网中，照明负荷应设专用变压器B 当单台变压器的容量小于1250KVA时，可设照明专用变压器C 当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器D 负荷随季节性变化不大时，宜设照明专用变压器选：： C来源：：《民用建筑电气设计规范JGJ16-2019》6、具有三种电压的110kV变电所，通过主变压器各侧线圈的功率达到该变压器容量的下列哪个数值时，主变宜采用三线圈变压器？A、10%B、15% C、20% D、30%选：： B来源：：《35～110KV 变电所设计规范GB50059－92》第3.1.4条具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器容量的15%以上，主变压器宜采用三线圈变压器。
7、对于二级负荷供电系统，在负荷较小或地区供电条件困难时，下列供电方式中哪项是不正确的？A、可由一回35kV架空线路供电B、可由一回6kV架空线路供电C、当采用一回专用电缆线路供电时，应采用两根电缆组成的线路供电，每根电缆能承受50%的全部负荷D、当采用一回专用电缆线路供电时，应采用两根电缆组成的线路供电，每根电缆能承受100%的全部负荷选：： C来源：：《工业与民用配电设计手册第三版》P298、并联电容器装置的设计，应根据电网条件、无功补偿要求确定补偿容量。
在选择单台电容器额定容量时，下列哪种因素是不考虑的？A、电容器组设计容量B、电容器组每相电容器串联、并联的台数C、电容器组的保护方式D、电容器产品额定容量系列的优先值选：： C来源：：《并联电容器装置设计规范GB50227-2019》9、对冲击性负荷的供电需要降低冲击性负荷引起的电源电压波动及电压闪变（不包括电动机启动时允许的电压下降），下列所采取的措施中，哪项是不正确的？A、采用电缆供电B、与其他负荷公用配电线路时，减低配电线路阻抗C、较大功率的冲击性负荷或冲击性负荷群对电压波动，闪变敏感的负荷分别由不同变压器供电D、对于大功率电焊炉的炉用变压器由短路容量较大的电网供电选：： A来源：：《民用建筑电气设计规范JGJ16-2019》10、某10kV配电室，选用外形尺寸800*1500*2300手车式高压开关柜（手车长1000），设备单列布置，则配电室室内最小宽度为下列哪项数值？A、4.3mB、4.5mC、4.7mD、4.8m选：： B维护通道0.8+柜深1.5+车长1+操作通道1.2=4.5m来源：：《民用建筑电气设计规范JGJ16-2019》11、当低压配电装置成排布置时，配电屏长度最小超过下列哪项数值时，屏后通道应设2个出口？A、5mB、6mC、7mD、8m选：： B来源：：《民用建筑电气设计规范JGJ16-2019》12、35kV高压配电装置工程设计时，屋外电器的最低环境温度应选下列哪一项？A、极端最低温度B、最冷月平均最低温度C、年最低温度D、该处通风设计温度选：： C来源：：《3-110kV高压配电装置设计规范GB50060－2019》13、下列关于35kV变电所所区布置的做法，哪一项不符合规范要求？A、变电所内为满足消防要求主要道路宽度为3mB、变电所建筑内地面高出屋外地面0.4mC、屋外电缆沟高出地面0.1mD、电缆沟沟底纵坡坡度为1%选：： A来源：：《35～110KV 变电所设计规范GB50059－92》第2.0.4条变电所内为满足消防要求的主要道路宽度，应为3.5m。
主要设备运输道路的宽度可根据运输要求确定，并应具备回车条件。
第2.0.5条变电所的场地设计坡度，应根据设备布置、土质条件、排水方式和道路纵坡确定，宜为0.5%～2%，最小不应小于0.3%，局部最大坡度不宜大于6%，平行于母线方向的坡度，应满足电气及结构布置的要求。
当利用路边明沟排水时，道路及明沟的纵向坡度最小不宜小于0.5%，局部困难地段不应小于0.3%；最大不宜大于3%，局部困难地段不应大于6%。
电缆沟及其他类似沟道的沟底纵坡，不宜小于0.5%。
第2.0.6条变电所内的建筑物标高、基础埋深、路基和管线埋深，应相互配合；建筑物内地面标高，宜高出屋外地面0.3m；屋外电缆沟壁，宜高出地面0.1m。
14、在选择电力电缆时，需进行必要的短路电流计算，下列有关短路计算的条件哪一项不符合规定？A、计算短路电流时的系统接线，应按系统最大运行方式，且宜按工程建成后5-10年的规划发展考虑B、短路点应选在通过电缆回来最大短路电流可能发生处C、宜按三相短路计算D、短路电流作用时间，应取保护切除时间与断路器开断时间之和考虑选：：A来源：：《导体和电器选择设计技术规定DL522-2019》7.8.10 选择短路计算条件应符合下列规定：1 计算用系统接线，应采取正常运行方式，且宜按工程建成后（5～10）年规划发展考虑。
2 短路点应选取在通过电缆回路最大短路电流可能发生处。
3 宜按三相短路计算。
4 短路电流作用时间，应取保护切除时间与断路器开断时间之和。
对电动机等直馈线，应采取主保护时间；其他情况，宜按后备保护计15、某35kV架空线路，当系统基准容量为Sj=100MVA、线路电抗值X=0.43欧时，该线路电抗标么值X*为下列哪项数值？A、0.031B、0.035C、0.073D、0.082选：： A来源：：《工业与民用配电设计手册第三版》P12716、低压接地故障保护中，为降低接地故障而引起的电气火灾危险而装设的漏电动作保护器，其额定动作电流不应超过下列哪项数值？A、0.5AB、0.3 AC、0.05AD、0.03A选：： A来源：：《民用建筑电气设计规范JGJ16-2019》17、在低压配电线路的保护中，有关短路保护电器装设位置，下列说法哪个是正确的？A、配电线路各相上均装设短路保护电器B、N线应装设同时断开相线短路保护电器C、N线不应装设短路保护电器D、对于中性点不接地且N线不引出的三相三线配电系统，可只在两相上装设保护电器选：：D来源：：《民用建筑电气设计规范JGJ16-2019》18、发电厂3-20kV屋外支柱绝缘子和穿墙套管，3-6kV发电厂屋外支柱绝缘子和穿墙套管，可采用下列哪一项产品？A、高一级电压高一级电压B、高一级电压高二级电压C、同级电压高一级电压D、高一级电压同级电压选：： B来源：：《导体和电器选择设计技术规定DL522-2019》21.0.4 发电厂与变电所的（3～20）kV屋外支柱绝缘子和穿墙套管，当有冰雪时，宜采用高一级电压的产品。
对（3～6）kV者，也可采用提高两级电压的产品。
19、关于低压交流电动机的保护，下列哪项描述是错误的？A、交流电动机应装设短路保护和接地故障保护，并应根据具体情况分别装设过载保护，断相保护和低压保护，同步电动机尚应装设失步保护B、数台交流电动机总计算电流不超过30A，且允许无选择的切断，数台交流电动机可共用一套短路保护电器C、额定功率大于3kw的连续运行的电动机宜装设过载保护D、需要自起动的电动机，不宜装设低电压保护，但按工艺或安全条件在长时间停电后不允许自起动时，应装设长延时的低电压保护。
选：： B来源：：《通用用电设备配电设计规范GB 50055-93》第2.4.1条交流电动机应装设短路保护和接地故障保护，并应根据具体情况分别装设过载保护、断相保护和低电压保护。
同步电动机尚应装设失步保护。
第2.4.2条每台交流电动机应分别装设相间短路保护，但符合下列条件之一时，数台交流电动机可共用一套短路保护电器：一、总计算电流不超过20A，且允许无选择地切断时；二、根据工艺要求，必须同时起停的一组电动机，不同时切断将危及人身设备安全时。
第2.4.6条交流电动机的过载保护装设应符合下列规定：一、运行中容易过载的电动机、起动或自起动条件困难而要求限制起动时间的电动机，应装设过载保护。
额定功率大于3kW的连续运行电动机宜装设过载保护；但断电导致损失比过载更大时，不宜装设过载保护，或使过载保护动作于信号。
二、短时工作或继续周期工作的电动机，可不装设过载保护，当电动机运行中可能堵转时，应装设保护电动机堵转的过载保护。
第2.4.10条交流电动机的低电压保护应符合下列规定：二、需要自起动的重要电动机，不宜装设低电压保护，但按工艺或安全条件在长时间停电后不允许自起动时，应装设长延时的低电压保护，其时限可取9～20s。
20、已知短路电流效应，Qc=745（KA）2.S,热稳定系数C=87，按热稳定选择效验选择导体截面不应小于下列哪项数值？A、40*4mmB、50*5mmC、63*6.3mmD、63*8mm选：： C来源：：《导体和电器选择设计技术规定DL522-2019》21 500V以下低压配电绝缘导线穿管敷设时，按满足机械强度要求，规范规定导线的最小截面应为下列哪项数值？A 0.75 mm 2B 1.0 mm2C 1.5mm2D2.5 mm2选：：B来源：：《低压配电设计规范GB50054－1995》第2.2.2条选择导体截面，应符合下列要求：一、线路电压损失应满足用电设备正常工作及起动时端电压的要求；二、按敷设方式及环境条件确定的导体载流量，不应小于计算电流；三、导体应满足动稳定与热稳定的要求；四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表2.2.2的规定。
2019年注册电气工程师专业考试历年真题及解析
2019
专业知识考试
专业知识考试
专业案例考试
1-5
1-5题110kV有效接地系统中的某一变电所有两台110kV/35kV/10kV，31.5MVA主变压器两台，110kV进线两回、35kV出线5回、10kV出线10回，主变110kV、35kV、10kV三侧Ynyn0d11。
《电力工程电气设计手册电气一次部分》；
类似
习题集第6章案例第10题、第16题；
其他注意事项：
1、计算消弧线圈容量时，公式中的电压UN取电网或发电机的额定线电压。消弧线圈的额定电压取值参考《电力工程电气设备手册》电气一次部分P466表2-2-9。
2、依据《电力工程电气设计手册电气一次部分》P261第6-9节，需要通过计算选择的中性点设备还包括避雷器和保护间隙、接地变压器和接地电阻，亦应熟练掌握。
《电力工程电气设计手册电气一次部分》；
类似
习题集第4章单选第22题；
习题集第4章案例第4题、第9题、第10题；
习题集新增案例第1题、第4题、第21题。
其他注意事项：
1、本题主要考察6～220kV高压配电装置的基本接线，注意采用适用的规范。
2、桥形接线是主接线中的一种较特别的接线方式，分内桥和外桥两种接线。应熟悉其优缺点和适用范围。
ቤተ መጻሕፍቲ ባይዱ依据及解答过程：
C选项正确。
依据DL/T 5222-2005《导体和电器选择设计技术规定》第11.0.9条。
所涉及大纲：
6.3掌握开关电器和保护电器的选择；
所涉及规范
DL/T 5222-2005《导体和电器选择设计技术规定》；
类似
习题集第6章多选第9～13题；
2019年注册电气工程师(发输变电)《专业知识考试(下)》真题及详解
2019年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．关于3/2断路器接线的特点，下列表述哪项是错误的？（）A．继电保护及二次回路较为复杂，接线至少应有三个串，才能形成多环形，当只有两个串时，属于单环形，类同桥型接线B．同名回路应布置在不同串上，如有一串配两条线路时，应将电源线路和负荷线路配成一串C．正常时两组母线和全部断路器都投入工作，从而形成多环形供电，运行调度灵活D．每一回路由两台断路器供电，发生母线故障时，只跳开与此母线相连的所有断路器，任何回路不停电答案：A解析：《电力工程电气设计手册电气一次部分》P56“二、一台半断路器接线”。
选用一台半断路器接线时，接线至少应有三个串，才能形成多环形，当只有两个串时，属于单环形，类同角行接线。
2．在校核发电机断路器开断能力时，应分别校核系统源和发电源在主弧触头的短路电流值，但不包括下列哪项？（）A．非对称短路电流的直流分量值B．厂用高压电动机的反馈电流C．对称短路电流值D．非对称短路电流值答案：B解析：《导体和电器选择设计设计规定》（DL/T 5222—2005）第9.3.6条规定，在校核发电机断路器开断能力时，应分别校核系统源和发电源在主弧触头分离时对称短路电流值、非对称短路电流值及非对称短路电流的直流分量值。
3．220kV系统主变压器，当油量为2500kg及以上的屋外油浸变压器之间的距离为8m时，下列哪项说法是不正确的？（）A．防火墙的耐火极限不宜小于3hB．防火墙的高度应高于变压器油枕0.5mC．防火墙长度应大于变压器储油池两侧各1mD．变压器之间应设置防火墙答案：B解析：《高压配电装置设计规程》（DL/T 5352—2018）第5.5.7条规定，当油量在2500kg及以上的屋外油浸变压器或油浸电抗器间的防火间距不满足本标准表5.5.6的要求时（220kV系统屋外油浸变压器防火间距最小为10m），应设置防火墙。
2019年注册电气工程师专业知识考试真题及答案下
2019年注册电气工程师专业知识考试真题及答案下一、单选题1、对于易燃物质位于空气，通风良好且为二级释放源的主要生产装置区，当释放源距离地面高度不超过4.5m时，以释放源为中心，半径为4.5m，顶部与释放源的距离为7.5m,及释放源至地坪上范围内，宜划分为爆炸危险区域为下列哪一项？A、0区B、1区C、2区D、附加2区答案： C出处：《爆炸和火灾危险环境电力装置设计规范GB50058-92》2、一组关于一级负荷的表述哪项是正确的？A 重要通信枢纽用电单位中的重要用电负荷B 交通枢纽用电单位中的用电负荷C 中断供电将影响重要用电单位的正常工作D 中断供电将造成公共场所秩序混乱答案： C出处：《民用建筑电气设计规范JGJ16-2019》3、在配电设计中，通常采用多长时间的最大平均负荷作为按发热条件选择电器和导体的依据？A、10minB、20minC、30minD、60min答案： C出处：《工业与民用配电设计手册第三版》P14、某车间一台电焊机额定容量为80kVA，电焊机的额定持续负载率20%，额定功率因数为0.65，则该电焊机的设备功率为下列哪项数值？A、52 kWB、33 kWC、26 kWD、23 kW答案： D出处：《工业与民用配电设计手册第三版》P25、10kV及以下变电所设计中，一般情况下，动力和照明宜共用变压器，在下列关于设置照明专用变压器的表述中哪一项是正确的？A 在TN系统的低压电网中，照明负荷应设专用变压器B 当单台变压器的容量小于1250KVA时，可设照明专用变压器C 当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器D 负荷随季节性变化不大时，宜设照明专用变压器答案： C出处：《民用建筑电气设计规范JGJ16-2019》6、具有三种电压的110kV变电所，通过主变压器各侧线圈的功率达到该变压器容量的下列哪个数值时，主变宜采用三线圈变压器？A、10%B、15%C、20%D、30%答案： B出处：《35～110KV 变电所设计规范GB50059－92》第3.1.4条具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器容量的15%以上，主变压器宜采用三线圈变压器。
2019注册电气(供配电)专业案例空白真题下午
2019 年注册电气工程师供配电专业案例（下午）二零一九年十月（共40 题，每题 2 分，从中选择 25 道作答）题1-5：某多层普通办公楼建筑，其中一间办公室长16m，宽8m，顶棚地面高度3.2m，工作面高度0.75m，灯具均匀布置于顶棚。
请回答下列相关问题，并列出解答过程。
【1】下列每组选项的三个参数分别表示光源的色温、一般显色指数和统一眩光值，问其中哪组选项适合该办公室？并说明理由（A）3000K，70,19 （B）3000K，70,22（C）4000K，80,19 （D）4000K，80,22答案：[ ]【2】若该办公室有吊顶，距地高度2.85m，灯具嵌入式安装，LED 灯具参数为每盏28W，光通量2800lm，办公室照度标准值为300lx。
办公室顶棚反射比0.7，墙面平均反射比为0.5，地面有效反射比为0.2，灯具维护系数为0.8，该灯具利用系数表如下（利用RI 查表确定利用系数时，可不采取插入法，直接取表中最接近的数值），若要满足照度要求，请计算所需灯具的最少数量应为下列哪项数值？（A）16 盏（B）18 盏（C）19 盏（D）20 盏答案：[ ]【3】与该办公室贴临的卫生间长和宽分别为5m 和2.8m，顶棚高度为2.8m，灯具嵌入式安装，采用15W 的LED 简灯，每盏灯具光通量为1000Lm，利用系数0.5，维护系数0.75。
通常情况下，卫生间的照度标准值为75Lx，功率密度限值目标值为3.0w/m2，关于该卫生间灯具数量、照度和功率密度值的要求，下列哪项表述是正确的？（A）安装2 盏LED 简灯，不满足照度标准值和功率密度限值目标值的要求（B）安装2 盏LED 简灯，满足照度标准值要求，但不满足功率密度限值目标值要求（C）安装3 盏LED 简灯，满足照度标准值要求，但不满足功率密度限值目标值要求（D）安装3 盏LED 简灯，满足照度标准值和功率密度限值目标值的要求答案：[ ]【4】该办公楼内有一带有装饰性照明的普通用途功能房间，房间面积200 m2，安装灯具的总功率为2800W，其中装饰性照明灯具800W，其他照明灯具2000W，下列对于该房间照度准值和功率密度限值的描述，哪一项是正确的？（A）该房间的计算功率密度值为12W/ m2，此场所为带有装饰照明场所，照度标准值应增大一级，功率密度限值也应按比例提高。
注册电气工程师：发输变电专业基础2019年考试真题与答案解析
发输变电专业基础·2019年考试真题与答案解析注册电气工程师————————————————————————————————————————1.图示电路的输入电阻为下列哪项数值？（ ）（A ） （B ） （C ）（D ）Ω5.1Ω3Ω9Ω2答案：B2.图示电路的输入电阻为下列哪项数值？（A ） （B ） （C ） （D ）Ω5.2Ω-5Ω5Ω25答案：B3.图示电路中，，则5V 电压源发出的功率为下列哪项数值？（ ）V u 10=（A ） （B ） （C ） （D ）W 5W 10W 5-W10-答案：C4. 有一个由，和三个元件相串联的电路，则该电路在动态过程中的Ω=k R 1H L 2=F C μ5.0=振荡角频率为下列哪项数值？（ ）（A ） （B ）（C ）（D ）s rad /5250s rad /1000s rad /5500srad /750答案：B5. 图示空心变压器ab 端的输入阻抗为下列哪项数值？（ ）ab Z（A ）（B ）（C ）（D ）19j -答案：A6. 图示电路中，，频率，S 断开及闭合时电流I 的有效值均为0.5A ，则电V U 220=Hz f 50=感L 的感抗为下列哪项数值？（ ）（A ） （B ） （C ） （D ）Ω110Ω55Ω220Ω330答案：C解题过程：（1）S 断开时，容抗由电压、电流的有效值决定，为：C X。
Ω===4405.0220I U X C （2）S 闭合时，电路的阻抗Z 为：。
()()()()440440440440//-+-=++-+⨯-=+-=L L L L L C X j R jR X jX R j jX R j jX R jX Z ，()2222440440440-++=L L X R R X 则：，()14402222=-++L L X R R X 即。
()2222440-+=+L LX R R X ，()22440-=L L X X 求得：。
2019注册电气工程师考试供配电专业真题及答案
2019注册电气工程师考试供配电专业真题及答案第1部分：单项选择题，共40题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]在光纤到用户通信系统的设计中，用户接入点是光纤到用户单元工程特定的一个逻辑点，对其设置要求的描述，下列错误的是哪项？（ ）A)每一个光纤配线区应设置一个用户接入点B)用户光缆和配线光缆应在用户接入点进行互联C)不允许在用户接入点处进行配线D)用户接入点处可设置光分路器答案:C解析:《综合布线系统工程设计规范》（GB 50311-2016）第4.1.4条规定，用户接入点应是光纤到用户单元工程特定的一个逻辑点，设置应符合下列规定：①每一个光纤配线区应设置一个用户接入点；②用户光缆和配线光缆应在用户接入点进行互联；③只有在用户接入点处可进行配线管理；④用户接入点处可设置光分路器。
2.[单选题]有线电视的卫星电视接收系统设计时，对卫星接收站站址的选择，下列不满足规范要求的是哪项？（ ）A)应远离高压线和飞机主航道B)应考虑风沙、尘埃及腐蚀性气体等环境污染因素C)宜选择在周围无微波站和雷达站等干扰源处，并应避开同频干扰D)卫星信号接收方向应保证卫星接收天线接受面1/3无遮挡答案:D解析:《民用建筑电气设计规范》（JGJ 16-2008）第15.6.5条规定，卫星电视接收站站址的选择，应符合下列规定：①宜选择在周围无微波站和雷达站等干扰源处，并应避开同频干扰；②应远离高压线和飞机主航道；③应考虑风沙、尘埃及腐蚀性气体等环境污染因素；④卫星信号接收方向应保证无遮挡。
3.[单选题]用于电能计量装置的电压互感器二次回路电压降应符合下列哪项规定？（ ）A)二次回路电压降不应大于额定二次电压的5%B)二次回路电压降不应大于额定二次电压的3%C)二次回路电压降不应大于额定二次电压的0.5%D)二次回路电压降不应大于额定二次电压的0.2%答案:D解析:《电力装置的电测量仪表装置设计规范》（DL/T 50063-2017）第8.2.3-2条规定，电能计量装置的二次回路电压降不应大于额定二次电压的0.2%。
2019年注册电气工程师考试试卷及答案-供配电.doc.doc
注册电气工程师考试试卷-供配电10_1单项选择题1．变电所采用交流操作电源时，可引自( )。
A．市电网B．应急电源UPSC．本所TVD．本所TA2．供一级负荷的配电所或大型配电所，当装有电磁操作机构的断路器时，( )采用220V或110V蓄电池组作为合分闸直流操作电源。
A．宜D．应C．必须D．可以3．只作控制、保护及信号电源用的硅整流器，采用单相桥式整流，其容量可按负荷电流确定，一般选用( )的成套硅整装置，或采用与合闸用硅整流器一样的成套硅整流装置。
整流装置直流电压一般为220V。
在承受瞬间最大负荷时，整流器本身电乐降不大于额定电流值的( )。
A．10～30A，10％B．10～20A，10％C．10～30A，5％D．10～20A，5％4．蓄电池室净空高度一般不低于( )。
A．4mB．3．5mC．3mD．2．8m5．蓄电池内温度一般不应低于( )，不高于( )。
A．15℃，40℃B．15℃，30℃C．20℃，30℃D．20℃，40℃6．蓄电池与取暖设备的距离不应小于( )。
A．500mmB．600mmC．700mmD．750mm7．对于弹簧储能操动机构的断路器的变配电所宜采用( )作为合、分闸操作电源。
A．220V蓄电池组B．110V蓄电池组C．小容量镉镍电池D．硅整流和电容储能8．中型配电所当装有电磁操动机构时，合闸宜采用( )。
A．110V蓄电池组D．硅整流C．220V蓄电池组D．小容量镉镍电池装置9．对一般负荷供电的中型配电所当装有电磁操动机构时，合闸电源宜采用硅整流，分闸电源可采用( )。
A．小容量镉镍电池B．硅整流C．110V蓄电池组D．220V蓄电池组10．变配电所操作电源采用蓄电池组，如选用GF型固定防酸隔爆式铅酸蓄电池时，对220V取( )个，对110V取( )个。
A．102～104，51～52B．104～107，52～53C．106～108，52～54D．108～110，54～5511．直流配电屏的设计中需要遵守某些规定，下列各条中不符合规定的是( )。
2019注册电气工程师考试发输变电专业知识下午
2019年发输变电专业知识试题解答（下午）一、单项选择1、某10kV配电室，采用移开式高压开关柜双列布置，其操作通道最小宽度应为下列何值？（A）单车长+1200mm （B）单车长+1000mm（C）双车长+1200mm （D）双车长+900mm2、GIS配电装置在正常运行条件下，外壳上的感应电压不应大于下列何值？（A）12V （B）24V（C）50V （D）100V3、对一处220kV配电装置，母线为软导线，出线隔离开头支架高度2500mm,母线隔离开关本体高度2450mm，母线最大弧垂2000mm，母线半径20mm,引下线最大弧垂1500mm,母线隔离开关与母线间垂直距离2600mm,请计算母线架构的最低高度应为下列哪个值：（A）9570mm （B）9550mm（C）8470mm （D）9070mm4、屋内GIS配电装置两侧应设置安全检修和巡视通道，巡视通道不应小于：（A）800mm （B）900mm（C）1000mm （D）1100mm5、.在发电厂、变电所中，对220KV有效接地系统，当选择带串联间隙金属氧化物避雷器时，其额定电压应选为：（A）181.5KV （B）189.0KV（C）193.6KV （D）201.6KV6、在发电厂、变电站中，单支避雷针高度为20m，被保护物的高度为12m，则保护的半径A 6mB 7.38mC 8mD 9.84m7、35kV中性点不接地系统中，为防止电压互感器过饱和而产生铁磁谐振过电压，下列哪项措施是不当的？A 选用铁磁特性饱和点较高的电磁式电压互感器B 减少同一系统中电压互感器中性点的接地数量C装设消谐装置D装设氧化锌避雷器8、对于非自动恢复绝缘介质，在绝缘配合时，采用下列哪种方法A惯用法B统计法C简化统计法D滚球法9、在低阻接地系统中，流过接地线的单相接地电流为20KA，短路电流持续时间为0.2s，接地线材料为钢质，按热稳定条件（不考虑腐蚀，接地线初始温度40）应选择接地线的最小截面为？A、96mm 2B、17 mm 2 C 、130 mm 2D、190 mm 210 、在低压系统接地形式中，若整个系统的中性线与保护线分开的，则系统属于下列哪种接地系统A 、TN-S B、TN-C C、TT D、IT11、一般情况下，发电厂、变电所中的控制、保护和自动装置供电回路熔断器或自动开关的配置应符合下列哪项要求：（A）当一个安装单位含有几台断路器时控制、保护和自动装置供电回路熔断器可共用组熔断器（B）当本安装单位含有几台断路器而各断路器之间有程序控制要求时，控制、保护和自动装置，应设置专用的熔断器（C）当本安装单位含有几台断路器而各断路器无单独运行可能时，控制、保护和自动装置，应设置专用的熔断器（D）当本安装单位仅含有一台断路器时，控制、保护和自动装置可共用一组熔断器或自动开关12、下列哪种报警信号为发电厂、变电所信号系统中的事故报警信号？（A）设备运行异常时发出的报警信号（B）断路器事故跳闸时发出的报警信号（C）具有闪光程序的报警信号（D）以上三种信号都是书谷报警信号13、发、变电所中，二次回路控制电缆抗干扰措施很多，下列不正确的是：（A）电缆的屏蔽层应可靠接地（B）配电装置中的电缆通道走向应尽可能与高压母线平行（C）电缆的屏蔽层的接地点应尽量远离大接地短路电流中性接地点和其他高频暂态电流的入地点14、对于电力系统中自动重合闸装置的装设，下列哪种说法是错误的？（A）必要时母线故障可采用母线自动重合闸装置（B）110KV及以下单侧电源线路，可采用3相一次重合闸（C）对于220KV单侧电源线路，采用不检查同步的3相重合闸方式（D）对于330~500KV线路，一般情况下应装设3相重合闸装置15、在发电厂和变电所的母线上，均装设有单相接地监视装置，请问该监视装置主要监视的是下列哪个电气量（A）母线和电压（B）零序电压（C）负序电压（D）接地电流16、某220kV变电所，主变压器保护中下列哪种不启动断路器失灵？（A）变压器差动保护（B）变压器零序电流保护（C）变压器瓦斯保护（D）变压器速断保护17、变电所中，保护变压器的纵联差动保护一般加装差动速断元件，以防变压器内部故障时短路电流过大，引起电流互感器饱和、差动继电器拒动，对一台110/10.5kV，6300kV A变压器的差动保护速断元件的动作电流应取：（A）33A （B）66A （C）99A （D）264A18、下列短路保护的最小灵敏系数哪项是不正确的？（A）电流保护 1.3~1.5（B）发电机纵差保护 1.5（C）变压器电流速断保护 1.3（D）电动机电流速断保护 1.519、专供动力负荷的直流系统，在均衡充电运行和事故放电情况下，直流系统标称电压的波动范围应为下列哪项？（A）85%（B）85%~112.5%（C）87.5%~110%（D）87.5%~112.5%20、直流负荷按性质可分为经常负荷、事故负荷和冲击负荷三类，下列哪项是事故负荷？（A）要求直流系统在正常工况下应可靠供电的负荷（B）断路器操作负荷（C）要求直流系统在交流电源系统事故停电时间内可靠供电的负荷（D）交流不停电电源，远动和通信装置的电源负荷21、阀控式密封铅酸蓄电池组，在下列哪项容量以上时宜设专用蓄电池室？A、50AhB、100AhC、150AhD、200Ah22、照明设计时，灯具端电压的偏移，不应高于额定电压的105%。
2019年注册电气工程师专业知识考试真题及答案上、下汇编
2019年注册电气工程师专业知识考试真题及选：上一、单选题（共40题，每题1分）1.在爆炸性气体环境中，低压电力、照明线路绝缘导线和电缆的额定电压不低于工作电压，且不应低压下列哪项数值？A 400V B500V C750V D100V选：：B来源：：《爆炸和火灾危险环境电力装置设计规范》GB50058-92，第2.5.8条：五、在爆炸性气体环境内，低压电力、照明线路用的绝缘导线和电缆的额定电压，必须不低于工作电压，且不应低压500V。
工作中性线的绝缘的额定电压应与相线电压相等，并应在同一护套或管子内敷设。
2.隔离电器应有效地将所有带电的供电导体与有关回路隔离，以下所列对隔离电器的要求，哪一项要求是不正确的？A隔离电器在断开位置时，每极触头间应能耐受规定的有关冲击电压要求，触头间的泄露电流不应超过规定值。
B隔离电器断开触头间的距离，应是可见或明显的有可靠标记“断开”或“闭合”位置。
C 半导体器件不应用作隔离电器。
D断路器均可用作隔离电器。
选：：D来源：：《工业与民用配电设计手册第三版》P638-P6423、应急电源工作时间，应按生产技术上要求的停车时间考虑，当与自启动的发电机组配合使用时，不宜少于下列哪项数值？A 5min B10min C15min D30min选：：C来源：：《供配电系统设计规范GB50052－2009》条款3.0.53.0.5 应急电源应根据允许中断供电的时间选择，并应符合下列规定：1 允许中断供电时间为15s 以上的供电，可选用快速自启动的发电机组。
2 自投装置的动作时间能满足允许中断供电时间的，可选用带有自动投入装置的独立于正常电源之外的专用馈电线路。
3 允许中断供电时间为毫秒级的供电，可选用蓄电池静止型不间断供电装置或柴油机不间断供电装置。
4、车间一台起重机，电动机额定功率为120kW，电动机额定负载持续率为40%，利用需要系数法计算，该起重机的设备功率为下列哪项数值？A152 kW B 120 kW C 76 kW D 48 kW选：：C来源：：《工业与民用配电设计手册第三版》P2Pe＝Pr√εr＝120X√0.4=76kW5、35kV户外配电装置采用单母线分段接线时，下列表述中，哪一项是正确的？A当一段母线故障时，该段母线的回路都要停电。
2019年电气工程师供配电专业知识考试真题(第353套)
2019年电气工程师供配电专业知识考试真题及答案下午卷试卷题量：70题试卷总分：100分试卷限时：180分钟一．单项选择题1．对于易燃物质重于空气．通风良好且第二级释放源的主要生产装置区，以释放源为中心，半径为15m，地坪上的高度为7．5m及半径为7．5m，顶部与释放源的距离为7．5m的范围内，宜划分为爆炸危险区域的下列哪个区？__________A．0区B．1区C．2区D．附加2区2．下列哪一项是一级负荷中特别重要负荷？__________A．国宾馆中的主要办公室用电负荷 B．铁路及公路客运站中的重要用电负荷C．特级体育场馆的应急照明D．国家级国际会议中心总值班室的用电负荷3．单项负荷均衡分配到三相，当单项负荷的总计算容量小于计算范围内三相对称负荷总计算容量的百分之多少时，应全部按三相对称负荷计算？__________ A．10％B．15％C．20％D．25％4．尖峰电流指单台或多台用电设备持续多长时间的最大负荷电流？__________A．5s左右B．3s左右C．1s左右D．0．5s左右5．高压配电系统采用放射式．树干式．环式或其他组合方式配电，其放射式配电的特点在下列表述中哪一项是正确的？（）A．投资少，事故影响范围大B．投资较高，事故影响范围较小C．切换操作方便．保护配置复杂D．运行比较灵活．切换操作不便6．变配电所中6～10kV母线的分段处，当属于下列哪种情况时，可只装设隔离电器？__________A．事故时手动切换电源能满足要求B．需要带负载C．继电保护或自动装置无要求D．事故时手动切换能满足要求，不需要带负载操作，同时对母线分段开关无继电保护或自动装置要求7．下列哪种应急电源，适用于允许中断供电时问为毫秒级的负荷？__________A．快速自启动的发电机组B．UPS不问断电源C．独立于正常电源的手动切换投入的柴油发电机组D．独立于正常电源的专用馈电线路8．关于变电所的变压器是否采用有载调压变压器，在下列表述中哪一项是不正确的？__________A．110kV变电所中的110／35kV降压变压器，直接向35kV电网送电时，应采用有载调压变压器B．35kV降压变压器的主变电所，在电压偏差不能满足要求时应采用有载调压变压器C．35kV降压变压器的主变电所，直接向1okV电网送电时，应采用有载调压变压器D．6kV配电变压器不宜采用有载调压变压器，但在当地6kV电源电压偏差不能满足要求时，且用电单位有对电压要求严格的设备，经技术经济比较合理时，亦可采用6kV有载调压变压器9．110kV及以下供配电系统中，应急电源的工作时间，应按生产技术上要求停电时间考虑。
