塔吊吊装施工方案
塔吊安装施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX工程项目2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积约XX万平方米，地上XX层，地下XX层。
4. 施工单位：XX建筑工程有限公司5. 施工周期：预计XX个月二、塔吊选择1. 塔吊型号：XX型号塔吊（如：QTZ80）2. 塔吊主要参数：- 最大起重高度：XX米- 最大起重力矩：XXkN·m- 起重臂长度：XX米- 塔身高度：XX米- 起重机台数：XX台三、安装施工方案1. 施工准备（1）技术准备- 组织相关人员学习塔吊的安装、使用和维护知识。
- 审查塔吊的出厂合格证、性能参数等资料。
- 编制详细的塔吊安装施工方案。
（2）人员准备- 组建专业的塔吊安装队伍，包括安装工、起重工、电工等。
- 对施工人员进行安全教育和技能培训。
（3）材料准备- 准备塔吊的各个部件，如塔身、吊臂、底座、平衡臂等。
- 准备安装工具和设备，如吊车、扳手、螺丝刀等。
（4）现场准备- 清理施工现场，确保安装区域平整、无障碍物。
- 设置安全警戒线，挂设警示标志。
- 准备好施工用的水电供应。
2. 安装步骤（1）基础施工- 根据塔吊的型号和施工要求，确定基础的位置和尺寸。
- 挖设基坑，进行基础混凝土浇筑。
- 待基础混凝土达到一定强度后，进行基础验收。
（2）塔身安装- 将塔身部件按照顺序组装。
- 使用吊车将组装好的塔身吊装至基础。
- 检查塔身垂直度，进行微调。
（3）吊臂安装- 将吊臂部件组装。
- 使用吊车将吊臂吊装至塔身，并与塔身连接。
- 调整吊臂长度，确保符合设计要求。
（4）平衡臂安装- 将平衡臂部件组装。
- 使用吊车将平衡臂吊装至塔身，并与塔身连接。
- 调整平衡臂位置，确保平衡。
（5）驾驶室安装- 将驾驶室吊装至塔身顶部。
- 连接驾驶室与塔身之间的电气线路。
（6）电气系统调试- 对塔吊的电气系统进行调试，确保各个部件运行正常。
- 检查限位器、报警器等安全装置是否灵敏可靠。
塔吊吊装及群塔作业施工方案
塔吊吊装及群塔作业施工方案
一、前言
塔吊作为建筑工地上常见的重要起重设备，其吊装作业的安全和效率直接关系
到工程进度和质量。
本文将探讨塔吊吊装及群塔作业的施工方案，以确保施工过程的顺利进行。
二、塔吊吊装施工方案
1. 场地准备
在进行塔吊吊装作业前，首先要对作业场地进行清理和整理，确保场地平整、
无障碍物。
2. 塔吊安装
根据设计要求和吊装物体的重量选择适当型号的塔吊，并合理布置塔基。
在安
装过程中，严格按照制造商提供的安装说明书进行，确保安装牢固可靠。
3. 吊装作业操作
在进行吊装作业前，必须进行周密的计划和预演。
操作人员需持证上岗，严格
按照吊装作业指导书进行操作，并确保吊装物体牢固绑扎，防止倾覆或脱落。
三、群塔作业施工方案
1. 群塔选址
在进行群塔作业前，需要根据工程需求和吊装物体的特点选择合适的吊装位置，确保每个塔吊的作业区域不会相互干扰。
2. 群塔布局
合理布局塔吊的位置，避免相互碰撞和干扰。
根据工程进度和吊装物体的重量，合理安排各个塔吊的作业顺序和时间。
3. 作业协调
在群塔作业中，需要各个塔吊操作人员进行密切协作，保持通讯畅通，随时调
整各个塔吊的作业状态，确保整个施工过程的安全和顺利进行。
四、总结
塔吊吊装及群塔作业是建筑工程中常见的施工方式，通过合理的施工方案和严格的执行，可以保证施工过程的安全和有效进行。
施工单位和相关人员要严格遵守各项规定和操作流程，确保施工过程的顺利完成。
以上就是塔吊吊装及群塔作业施工方案的相关内容，希望对您有所帮助。
塔吊吊装施工方案
塔吊吊装施工方案一、施工准备工作1.确定吊装位置和方向：根据施工图纸和现场实际情况确定塔吊的安装位置和工作方向，确保吊装作业能够顺利进行，并保证周围的安全。
2.地基处理：根据设计要求，对吊装位置的地基进行处理，确保地基的稳定性和承载能力。
3.塔吊组装：根据施工图纸和塔吊的技术规范，进行塔吊的组装工作，确保吊装设备的安装质量。
4.安装钢丝绳和吊钩：根据设计要求和吊装物的重量，选择合适的钢丝绳和吊钩，并进行安装和调试。
二、吊装前的准备工作1.吊装物的检查：在吊装前对吊装物的重量、形状、外观等进行检查和评估，确保吊装物符合使用要求。
2.吊装路径的清理：对吊装物的运输路径进行清理和整顿，确保吊装物能够顺利地运输到吊装位置。
3.吊装计算和吊装计划：根据吊装物的重量和大小，计算出塔吊的工作参数和吊装计划，包括吊装高度、吊装距离、吊装速度等。
4.吊装人员的准备：组织吊装人员进行安全培训，确保各个吊装环节的安全操作。
三、吊装过程中的安全措施1.确保塔吊的稳定：在吊装前，对塔吊进行稳定性检查，确保塔吊不会发生倾覆或其他安全事故。
2.限制作业区域：在吊装作业区域内设置安全警示线和围栏，限制非吊装人员的进入，确保吊装作业的安全。
3.吊装过程中的实时监测：在吊装过程中，对吊装设备和吊装物进行实时监测，确保吊装过程中的安全。
4.吊装人员的安全防护：吊装人员必须佩戴安全帽、安全绳、防护鞋等个人防护装备，确保吊装过程中的安全。
四、吊装后的收尾工作1.吊装物的固定：在吊装完成后，对吊装物进行固定和稳定，防止吊装物的滑落和掉落，确保吊装物的安全。
2.吊装设备的拆卸和清洁：吊装完成后，拆卸塔吊和其他吊装设备，进行清洁和维护。
3.工地的清理和整理：清理吊装过程中产生的垃圾和杂物，整理作业区域，保持工地的整洁和安全。
总结：塔吊吊装施工方案是确保吊装作业顺利、安全进行的重要工作。
在吊装前，需要进行周密的准备工作，包括确定吊装位置和方向、地基处理、塔吊组装等。
塔吊的施工方案(3篇)
第1篇一、项目背景随着我国城市化进程的加快，建筑行业得到了迅猛发展。
塔吊作为建筑施工中不可或缺的起重设备，其在建筑施工过程中的应用越来越广泛。
为确保塔吊施工安全、高效、顺利进行，特制定本塔吊施工方案。
二、施工范围本方案适用于各类建筑施工过程中塔吊的安装、拆卸、使用和维护。
三、施工原则1. 安全第一：严格遵守国家有关法律法规和行业标准，确保施工安全。
2. 高效施工：合理安排施工计划，提高施工效率。
3. 节约成本：合理使用材料，降低施工成本。
4. 环保施工：采取有效措施，减少施工对环境的影响。
四、施工组织1. 施工单位：负责塔吊的安装、拆卸、使用和维护。
2. 监理单位：负责监督塔吊施工过程，确保施工安全、质量。
3. 设计单位：负责塔吊的选型、设计及相关技术支持。
五、施工准备1. 技术准备：组织施工人员进行塔吊安装、拆卸、使用和维护的培训，提高施工人员的专业技能。
2. 材料准备：根据工程需求，采购合格的塔吊设备、配件及辅助材料。
3. 施工设备准备：确保塔吊安装、拆卸、使用和维护所需设备齐全、完好。
4. 施工现场准备：确保施工现场符合塔吊安装、拆卸、使用和维护的要求。
六、施工工艺1. 塔吊安装（1）安装前检查：检查塔吊设备、基础、基础预埋件等是否符合要求。
（2）基础施工：根据设计要求，进行塔吊基础施工，确保基础稳固。
（3）塔吊安装：按照安装步骤，依次完成塔身、塔帽、驾驶室、吊臂等部件的安装。
（4）调试与试运行：完成塔吊安装后，进行调试与试运行，确保塔吊运行正常。
2. 塔吊拆卸（1）拆卸前检查：检查塔吊设备、基础、基础预埋件等是否符合要求。
（2）拆卸步骤：按照拆卸步骤，依次完成塔帽、驾驶室、吊臂等部件的拆卸。
（3）基础拆除：拆除塔吊基础，确保基础稳固。
3. 塔吊使用（1）操作人员培训：对操作人员进行培训，确保其熟悉塔吊操作规程。
（2）吊装作业：按照吊装作业规程，进行吊装作业。
（3）安全检查：定期进行塔吊安全检查，确保塔吊运行正常。
塔吊吊装及群塔作业施工方案
塔吊吊装及群塔作业施工方案塔吊吊装是指通过塔式起重机（简称塔吊）进行吊装作业的一种方法。
塔吊吊装广泛应用于建筑、桥梁、船舶、机械设备等工程领域，是大型物体吊装的首选。
群塔作业是指在同一工程现场同时或连续使用多台塔吊进行吊装作业的一种方法。
本文将介绍塔吊吊装及群塔作业的施工方案。
一、塔吊吊装方案1.资料准备：在吊装前，首先需要准备好各种相关资料，如图纸、设计文件、吊装计划等。
同时，要对吊装现场的情况进行全面了解，包括地形、空间状况、周围环境等。
2.塔吊选型：根据吊装物体的重量、高度、跨度以及工地条件等因素，选择合适的塔吊类型、型号和工作参数。
3.基础施工：塔吊需要安装在特制的基础上，所以在吊装之前需要进行塔吊基础的施工，确保塔吊的安全稳定。
4.塔身安装：先安装塔身的下部，然后根据需要逐层安装上部，直到完整安装塔身。
5.配重安装：根据塔吊的工作状态和要求，进行配重的安装，以保证塔吊的平衡。
6.卸重臂安装：根据塔吊的工作范围和物体吊装的需要，安装卸重臂和斗轮。
7.吊装物体：根据吊装计划和操作要求，使用塔吊进行物体的吊装。
8.吊装完成：吊装完成后，对塔吊进行检查和维护，确保塔吊的安全运行状态。
1.场地准备：群塔作业需要充分考虑各个塔吊的摆放位置和作业范围，确保塔吊之间相互不会产生干涉。
同时，需要进行场地的平整、固化和防尘等工作。
2.塔吊布置：合理布置塔吊的位置，通过计算和模拟，确定塔吊的摆放角度和距离，保证各个塔吊之间的安全操作空间和工作范围。
3.通信联络：在群塔作业期间，需要确保各个塔吊之间的信息共享和及时沟通，可以使用无线对讲机或其他通信设备进行联络。
4.吊装协调：在群塔作业中，不同塔吊之间的吊装操作需要进行良好的协调和配合，确保各个吊装环节的顺序和安全。
5.安全控制：在群塔作业中，各个塔吊的运行和动作需要进行统一的安全控制，可以通过遥控器、中央控制室等设备实现对多台塔吊的同时操作和监控。
6.吊装计划：制定群塔作业的吊装计划和时间表，根据实际情况进行调整和优化，确保吊装进度和质量。

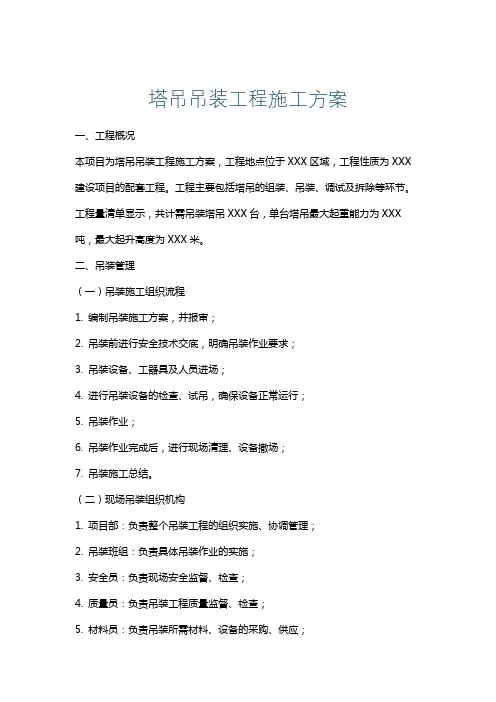

塔吊吊装工程施工方案
塔吊吊装工程施工方案一、工程概况本项目为塔吊吊装工程施工方案，工程地点位于XXX区域，工程性质为XXX 建设项目的配套工程。
工程主要包括塔吊的组装、吊装、调试及拆除等环节。
工程量清单显示，共计需吊装塔吊XXX台，单台塔吊最大起重能力为XXX 吨，最大起升高度为XXX米。
二、吊装管理（一）吊装施工组织流程1. 编制吊装施工方案，并报审；2. 吊装前进行安全技术交底，明确吊装作业要求；3. 吊装设备、工器具及人员进场；4. 进行吊装设备的检查、试吊，确保设备正常运行；5. 吊装作业；6. 吊装作业完成后，进行现场清理、设备撤场；7. 吊装施工总结。
（二）现场吊装组织机构1. 项目部：负责整个吊装工程的组织实施、协调管理；2. 吊装班组：负责具体吊装作业的实施；3. 安全员：负责现场安全监督、检查；4. 质量员：负责吊装工程质量监督、检查；5. 材料员：负责吊装所需材料、设备的采购、供应；6. 施工员：负责现场施工指导、协调。
（三）管理职责1. 项目部：负责吊装工程的全面管理，对吊装作业进行总体策划、组织、协调，确保工程顺利进行；2. 吊装班组：严格按照施工方案进行吊装作业，确保作业安全、高效、优质；3. 安全员：负责现场安全检查，发现问题及时整改，预防事故发生；4. 质量员：对吊装工程质量进行监督检查，确保工程质量符合标准要求；5. 材料员：及时采购、供应吊装工程所需的材料、设备，确保工程进度；6. 施工员：现场指导施工，解决施工过程中的技术问题，保证工程进度和质量。
三、工器具的选用1. 塔吊选用：根据工程需要，选用符合国家标准的塔吊设备，要求具备相应的起重能力、稳定性及安全系数。
所选塔吊应具备以下性能参数：- 起重量：≥XXX吨；- 起升高度：≥XXX米；- 工作幅度：≥XXX米；- 抗风能力：≥XXX级。
2. 吊索具选用：根据吊装物体的重量、尺寸及形状，选择合适的吊索具，如钢丝绳、卸扣、吊钩等。
塔吊安装施工方案
塔吊安装施工方案一、工程概况与要求工程概述：本次施工涉及的是一个高层建筑项目，需要安装塔吊以支持建筑材料的垂直运输。
工程地点为[具体地址]，施工期为[具体时间段]。
工程要求：塔吊安装需严格遵守国家及地方相关法规和标准，确保施工安全、高效，同时保证塔吊稳定、可靠运行。
二、塔吊选型与配置塔吊选型：根据工程需求和现场条件，选用[具体型号]塔吊。
配置清单：包括塔吊主体、基础装置、电气系统、安全装置等。
三、基础施工与准备基础施工：按照塔吊说明书和设计要求，进行基础施工，确保基础稳固、水平。
现场准备：清理施工现场，确保无障碍物；准备好安装所需的工具、材料。
四、安装步骤与方法塔吊安装：按照塔吊说明书和安装方案，逐步进行塔吊安装。
安装方法：采用分段组装法，先安装基础部分，再逐步安装上部结构。
五、安全防护措施安装过程中，设置警戒线，禁止非施工人员进入施工现场。
安装人员必须佩戴安全帽、安全带等防护用品。
定期对塔吊进行安全检查，确保设备运行正常。
六、质量标准与检验塔吊安装质量应符合国家及地方相关法规和标准。
安装完成后，进行试运行，确保塔吊运行平稳、无异常。
七、人员组织与培训成立专门的塔吊安装队伍，负责塔吊的安装、调试等工作。
对安装人员进行技术培训，确保安装质量。
八、应急预案与处置制定塔吊安装应急预案，明确应急处置流程。
准备必要的应急设备和器材，确保在紧急情况下能够迅速响应。
九、其他注意事项安装过程中，应密切关注天气变化，避免恶劣天气对施工造成影响。
安装完成后，应及时办理相关手续，确保塔吊合法运行。
十、总结本次塔吊安装施工方案旨在确保塔吊安装过程的安全、高效和质量。
通过合理的选型与配置、基础施工与准备、安装步骤与方法、安全防护措施、质量标准与检验、人员组织与培训、应急预案与处置等方面的安排，我们将为工程提供稳定、可靠的塔吊支持。
同时，我们将严格遵守国家及地方相关法规和标准，确保施工质量和安全。
塔吊起重吊装施工方案
塔吊起重吊装施工方案在建筑施工中，塔吊起重吊装是至关重要的环节。
正确制定和执行塔吊起重吊装施工方案能有效保障施工安全，提高工作效率。
本文将从施工前的准备工作、安全措施、操作步骤等方面介绍塔吊起重吊装的施工方案。
一、施工前的准备工作在进行塔吊起重吊装前，必须进行充分的准备工作。
首先要对施工现场进行全面的勘察，确保塔吊的基础和工作区域符合要求。
其次，要检查塔吊的吊钩、钢丝绳、遥控器等设备是否完好，确保安全可靠。
同时，制定详细的吊装方案和工作计划，包括起重高度、重量、吊装路线等。
二、安全措施在进行塔吊起重吊装作业时，安全是第一位的。
必须遵守以下安全措施： - 操作人员必须持证上岗，严格按照操作规程进行作业； - 确保起重作业区域无人员和物体，以免发生意外伤害； - 在进行高空作业时，要佩戴好安全帽、安全带等防护用具； - 定期检查塔吊设备的安全状况，确保设备正常运行；三、操作步骤在实际进行塔吊起重吊装作业时，操作步骤至关重要。
一般的操作步骤包括：1. 吊装前准备：检查吊钩、钢丝绳等设备是否完好，确定吊装高度和路线； 2. 吊装操作：由指定人员通过遥控器或手动操作塔吊进行吊装； 3. 控制方向：操作人员要控制好吊装的方向和速度，确保吊装平稳进行； 4. 信号指挥：吊装过程中，由专人进行信号指挥，指示操作人员进行动作； 5. 吊装完成：吊装完成后，要做好设备的检查和维护，确保下次使用时的安全性。
四、总结塔吊起重吊装是建筑施工过程中不可或缺的环节，正确的施工方案和操作步骤对于保障施工安全、提高工作效率至关重要。
施工前的准备工作、严格遵守安全措施、规范操作步骤都是保障施工顺利进行的关键因素。
希望本文所述内容能为塔吊起重吊装施工提供有效的指导和参考。
以上是塔吊起重吊装施工方案的相关内容，希望对读者有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、编制依据 (3)二、工程概况 (3)三、施工计划 (3)四、施工工艺技术及相关参数 (4)1、性能参数 (4)2、设备安装准备 (4)3、安装施工 (5)五、施工安全保证措施 (19)1、安全目标、安全组织机构、安全管理措施 (19)2、管理职责 (19)3、塔机安装安全保证措施 (20)4、文明施工措施 (20)5、塔机安装防护材料、用品计划 (21)六、劳动力计划及组织机构（人员及职责） (21)七、计算书及相图纸 (22)群塔作业防碰撞措施塔式起重机安装方案一、编制依据《建筑地基基础工程施工质量验收规范》（GB 50202-2002）《塔式起重机安全规程》（GB 5144-2006）《塔式起重机技术条件》（GB 9462-88）《重要用途钢丝绳》（GB 8918-2006）《起重机设计规范》（GB/T3811-2008）《塔式起重机设计规范》（GB/T 13752-1992）《塔式起重机混凝土基础工程技术规程》（JGJT187-2009）《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑机械使用安全技术规程》（JGJ33-2001）《建筑施工安全检查标准》（JGJ59-2011）《高空作业机械安全规则》（JGJ5099-1998）《建筑施工高处作业安全技术规范》（JGJ80-91）《TC6013A-6塔吊使用说明书》（长沙中联重工科技发展股份有限公司）二、工程概况1、项目名称：深圳国家生物产业基地生物医药企业加速器2、建设地点：深圳市坪山新区金沙片区3、施工单位：深圳市深福保（集团）有限公司4、设备产权单位：广州午杰机械有限公司5、设备安装单位：深圳市苏中九鼎机械设备有限公司6、设备名称及型号：塔式起重机QTZ80 (TC6013A-6)7、产权备案编号：粤AE-T009778、本次安装高度：46 m ，塔机最终安装高度为54m。
三、施工计划作业前由技术人员对本次的安装作业进行安全技术交底及安装过程中遇突发事件的应急处理，相关人员应签字确认。
各工序的计划工作时间如下：序号机具名称规格型号单位数量备注2．1、塔机准备设备进场前应对设备进行全面的检查设备完好。
各部件归堆整理，各连接螺栓、锁片准备。
2．2、技术准备在安装作业前，安装单位的专业技术人员应编制安装安全技术交底，技术交底应有针对性，内容详尽且具有可操作性。
2．3、基础施工基础施工图严格按照使用说明书中规定的要求进行设计制图，基础施工详见总包单位的基础施工方案。
2．4、现场准备1）在安装前，总包单位应清理塔机安装现场，安装场地周围无外架、临电线路、突出建筑物（构筑物）等障碍物，确保施工现场有足够的临时堆放塔机部件的场地。
2）安装前根据专项方案对塔机基础的位置、标高、尺寸，确认合格后才准安装。
3）项目部需确保汽车吊行驶的路线畅通，现场应拉设警戒区域，防止无关人员在里面穿行，安全员应协助布置好禁止行人进入的警戒区域。
4）项目部需提供塔机安装所需的电力接入，以保证安装作业迅速、顺利进行。
电缆线规格为3*35+2*16mm2。
专用配电箱的距离宜不大于5m。
3、安装施工3.1安装工艺流程塔机安装工艺流程基础找平→安装塔身节→吊装2个标准节→吊装爬升架→回转支撑总成→吊装回转塔身→塔顶安装→平衡臂及1块2.85t平衡重安装→驾驶室安装→起重臂安装→剩余平衡重安装→穿起重钢丝绳→调试→换倍率设置→升节到自由高度（46m）。
3.2安装方法及程序在吊装时，合理选择吊点吊装，确保吊装平衡、平稳。
（1）指挥与信号1）汽车吊司机、指挥人员必须持证上岗，身体健康，作业时间身体状况良好。
2）通讯联络采用对讲机。
3）严格按照安全操作规程作业，不违章操作，不违章指挥。
4）汽车吊司机在未接到指挥人员的指挥信号时，汽车吊司机严禁擅自动作；指挥人员发出的信号必须清楚、简明。
5）指挥人员必须及时跟踪吊物。
6）在吊装就位时，汽车吊司机操作必须采用慢速挡，严禁快速。
（2）准备好随机专用工具及钢丝绳、U形卡环、8磅大锤、3磅小锤、铁丝等。
劳保用品（如手套、安全帽、防滑胶鞋）已配备，并正确使用。
（3）安装程序1、安装塔身节⑴结构简述塔身包括标准节B(支腿固定式有3个标准节B，其中含有一个安装有刀开关箱和塔机铭牌的叫固定基节B。
底架固定式有1个行走底架和1个标准节B)和数节标准节A。
标准节B主弦上下端面均为12个连接套，标准节A主弦上下端面均为8个连接套。
标准节是由方管组焊成的结构，各标准节内均设有供人上下的爬梯，并设有供人休息的平台。
(a).塔身标准节A (b)塔身标准节B图1. 塔身标准节⑵吊装2个标准节先将2个标准节组装好(支腿固定式组装2个标准节B，底架固定式组装1个标准节B和1个标准节A、标准节B在下方)①将吊具挂在组装好标准节上(严禁吊水平腹杆)，将其吊起，将标准节组安装到已埋好在固定基础上的基节上(或底架的基节上)，用12件10.9级高强度螺栓连接牢靠。
(塔身上有踏步的一面应位于准备安装平衡臂的下方)。
此时固定基础上已有1个固定基节B和2个标准节B(底架固定式则有一个底架和1个标准节B和一个标准节A)。
②M36高强度螺栓的预紧扭矩为2400N·m，每根高强度螺栓均应拧入两个垫圈和两个螺母并拧紧防松(如图6所示)。
双螺母中防松螺母的预紧扭矩应稍大于2400N·m。
图2.高强度螺栓结构③用经纬仪或吊线法检查其垂直度，主弦杆四个侧面的垂直度误差应不大于 1.5／1000。
2、吊装爬升架⑴结构简述(见图3)图3.爬升架爬升架主要由爬升架结构、平台、爬梯及液压顶升系统、标准节引进装置等组成，塔机的顶升运动主要靠此部件完成。
顶升油缸安装在爬升架后侧的横粱上（即预装平衡臂的一侧)，液压泵站放在液压缸一侧的平台上，爬升架内侧有16个滚轮，顶升时滚轮支于塔身主弦杆外侧，起导向支承作用。
为了便于顶升安装和安全需要，在爬升架中部及上部位置设有平台，并在引进梁上也设有平台，项升时，工作人员站在平台上，操纵液压系统，完成顶升、引入标准节和固定塔身螺栓的工作。
⑵吊装爬升架图4.吊装爬升架①将爬升架按图要求组装完毕后，如图4所示，将吊具挂在爬升架上，拉紧钢丝绳吊起。
切记安装顶升油缸的位置必须与塔身踏步同侧。
②将爬升架缓慢套装在三个标准节B外侧。
③将爬升架上的爬爪放在一标准节的第二节上部(从下往上数)的踏步上，再调整好16个爬升导轮与标准节B的间隙(间隙为2-3mm)。
④安装好顶升油缸，将液压泵站吊装到平台一角，接好油管，检查液压系统的运转情况，应保证油泵电机风扇叶片旋向为右旋，与外壳箭头标识一致，以避免烧坏油泵。
如有错误。
则应重新接好电机接线。
3、安装回转支承总成⑴结构筒述回转支承总成包括下支座、回转支承、上支座、回转机构共四部分。
(见图5)下支座为整体箱形结构，下支座下部分别与标准节B和套架相联，上部与回转支承外圈的下平面通过高强度螺栓连接。
上支座为板壳结构，其左右两侧焊有安装回转机构的法兰盘。
上支座的四方设有工作平台，右侧工作平台的前端，焊有司机室连接的支耳，后方设有安装回转限位器的支座及设有安装电笛的支板。
上支座的上平面通过4个销轴与回转塔身连接。
图5.回转总成⑵吊装回转支承总成检查与回转支承、下支座、上支座连接用80件8.8级的M24高强螺栓的预紧扭矩是否达到了640N·m。
①如图6 所示，将吊具挂在上支座四个支柱耳套下，将回转支承总成吊起。
②下支座的八个连接套对准标准节四根主弦杆的八个联接套缓慢落下，将回转支承总成放在塔身顶部。
切记下支座的斜腹杆方向应与标准节装爬梯斜腹杆方向一致：下支座与套架连接时，应对好四角的标记。
③用8件10.9级的M36高强度螺栓将下支座与标准节连接牢固(每个螺栓用双螺母拧紧防松，螺栓的预紧扭矩2400N·m)。
图6.吊回转总成④操作顶升系统，将液压油缸伸长至第2节标准节的下踏步上，将爬升架顶升至与下支座的法兰盘接触，用16件M24的高强度螺栓将爬升架与下支座连接牢固（每个螺栓用双螺母拧紧防松，螺栓的预紧扭矩为640N·m）。
4、安装回转支承总成⑴回转塔身总成简述回转塔身总成包括回转塔身和起重量限制器(见图7)。
图7.回转塔身回转塔身为整体框架结构，上端面分别有用于安装起重臂和平衡臂耳板，上面用四根销轴与塔顶相连。
在回转塔身的横梁上安装有起重量限制器，用以限制最大起重量。
⑵吊装回转塔身图8 .吊回转塔身如图8所示，将吊具挂在回转塔身四根主弦杆处，拉紧吊索。
①吊起回转塔身(安装时注意用于安装平衡臂和起重臂支耳的方向)，使靠近起重量限制器一边的支耳与上支座的起重臂方向一致。
②用4件销轴将回转塔身与上支座紧固。
5、安装塔顶⑴结构简述(图9)图9.塔顶塔顶为四棱锥形结构，顶部有拉板架和起重臂拉板，通过销轴分别与起重臂、平衡臂拉杆相连，为了安装方便，塔顶上部设有工作平台，工作平台通过螺栓与塔顶连接。
塔顶上部设有起重钢丝绳导向滑轮和安装起重臂拉杆用滑轮，塔顶后侧主弦下部设有力矩限制器，并设有带护圈的扶梯，塔顶下端有四个耳板，通过四根销轴与回转塔身连接。
⑵吊装塔顶图10.吊装塔顶吊装前在地面上先把塔顶上的平台、栏杆、扶梯及力矩限制器装好，为使安装平衡臂方便，在塔顶的后侧左右两边各装上两根平衡臂拉杆。
①如图11所示，将吊具挂在塔顶上。
②将塔顶吊到回转塔身上，应注意将塔顶垂直的一侧应对准上支座的起重臂方向。
③用4件销轴将塔顶与回转塔身连接，穿好并充分张开开口销。
6、安装平衡臂总成⑴结构简述(如图11)图11.平衡臂平衡臂是槽钢及角钢组焊成的结构，分两节，用销轴连接。
平衡臂上设有栏杆及走道，还设置了工作平台，平衡臂的一端用两根销轴与回转塔身连接，另一端则用两根组合刚性拉杆同塔顶连接。
尾部装有平衡重、起升机构及电阻箱，电气控制箱布置在根部。
起升机构本身有其独立的底架，用螺栓固定在平衡臂上。
平衡重的重量随起重臂长度的改变而变化。
⑵吊装平衡臂总成在地面上把两节平衡臂组装好，将起升机构、电控箱、电阻箱、平衡臂拉杆装在平衡臂上，并固接好。
回转机构接上临时电源，将回转支承以上部分回转到便于安装平衡臂的方位。
图12.吊装平衡臂①如图12所示，吊起平衡臂(平衡臂上设有4个安装吊耳）。
②用定轴架和销轴将平衡臂与回转塔身固定联接好。
③平衡臂拉杆示意见图13所示，按图14将平衡臂逐渐抬高至适当的位置使平衡臂上的拉杆与塔顶上平衡臂拉杆用销轴相接，穿好销轴并张开开口销。
图13. 平衡臂拉杆图14.安装平衡臂拉杆④缓慢地将平衡臂放下，若安装起重臂之前，必须先在平衡臂上安装2 .85t的平衡重一块。
如图15所示。
