时间继电器的主要特点
(完整版)10时间继电器资料
（二）空气阻尼式时间继电器
空气阻尼式时间继电器： 利用空气阻尼作用实现延时。
1、空气阻尼式时间继电器的结构和工作原理
通电延时继电器结构和工作原理示意图
常开延时闭
常闭延时开 常闭 常开
时间继电器触头类型
通电 延时
断电 延时
瞬 常闭触点 时 动 作 常开触点
常开
延 通电后
时 延时闭合
动 作
常闭 通电后
晶体管时间继电器的型号
晶体管式系列有：JS20、JS14A、 JS15、JSJ等。
JS20系列延时范围: 0.1～180S、 0.1～300S 0.1～3600S 适用于交流50Hz、电压380V及以下或直流110V。
2、数字式时间继电器
原理：采用计数器或微处理器进行延时。 特点：延时范围宽广、精度高、工作可靠、延时过
延时断开
常闭 断电后 延时闭合
常开 断电后 延时断开
3、时间继电器触头的动作特点
通电延时继电器的触头： 通电时:延时触头不动作，延时一段时间后才动作，
瞬时触头立即动作 断电时：无论延时触头还是瞬时触头都立即复位。
断电延时继电器的触头： 通电时:延时触头、瞬时触头立即动作。 断电时：延时触头不立即复位，延时一段时间后才
程可数字显示、延时方法灵活。 但电路复杂、价格较高。 型号： DH48S、DH14S、DH11S（DH为数显）； JSS1、JS14S、JS14P系列。
四、时间继电器的选用：
延时方式、延时范Biblioteka 、延时精度要求、外形尺寸 安装方式、价格因素。
五、时间继电器主要参数
作业：
1、画出延时继电器电气符号。 2、简述延时继电器触点动作特点。
低压电器
JK-系列结构继电器
BS—60I、70I 系列时间继电器１ 用途 该系列时间继电器(以下简称继电器) 作为延时控制元件，用于电力系统继电保护装置及自动化装置中，使被控设备或电路按照预定的延时动作。
主要特点如下： a. 具有较高的延时准确性。
可以将阶段式继电保护的级差压缩为0.3s。
系列时间继电器相同的壳体，为JK-1Q型及JK-1 型凸出式插拔结构，前后接线方式，其外形及安装开孔尺寸见《附录》。
2.2 工作原理 继电器的电路图见图1。
接通电源后，V1～V3建立约24V直流电压，使中间继电器K1可靠瞬动。
V4～V6建立约24V 直流电压，经R1 (R2、R3、R4) 和R5向C充电。
表１ 型号 总延时范围(s) HP 位置分档延时范围(s)BS －60A 70A 0.05～0.5123 4 0.05～0.2 0. 2～0.3 0.3～0.40.4～0.5BS －60B 70B 0.15～1.5123 4 0.15～0.5 0.5～0.85 0.85～1.21.2～1.5BS －60C 70C 0.5～5.0123 4 0.5～2.0 2.0～3.0 3.0～4.04.0～5.0BS －60D 70D 0.1～10123 4 0.1～2.5 2.5～5.0 5.0～7.57.5～10BS －60E 70E 3～30123 4 3.0～10 10～17 17～2323～303.2 技术数据见表2、表3、表4。
４ 调试方法 4.1 整定方法 由图1可见继电器设置了四条独立的RC 充电延时回路， 选择相应的插头接通其中一条回路，同时调整电位器R 5，便可得到需要的动作延时。
插座和电位器均设在铭牌上。
BS —70系列继电器是将图1所示两只继电器(1SJ 和2SJ)装入同一个壳体内，构成双回路继电器，1SJ 和2SJ 的延时值可分别独立整定，实现两段延时。
也可将1SJ 和2SJ 并联起来组成“或”门电路，以提高可靠性。
4.2 触点形式及端子接线 短时工作的继电器 (BS —60、70系列)其触点形式及端子接线见图3。
时间继电器的概念
时间继电器是一种特殊的继电器，其主要特点是能够在加入（或去掉）输入的动作信号后，其输出电路需要经过规定的准确时间才会产生跳跃式变化（或触头动作）。
这种继电器通常被用于较低的电压或较小电流的电路上，以接通或切断较高电压、较大电流的电路。
时间继电器是电气控制系统中非常重要的元器件，广泛应用于各种保护和自动控制线路中。
通过使用时间继电器，可以实现延时控制，使得被控元件的动作得到可调节的延时。
这种继电器有多种类型，包括空气阻尼型、电动型和电子型等。
时间继电器的触点动作情况有两种主要类型：通电延时型和断电延时型。
通电延时型的触点在吸引线圈通电后立即动作，其延时触点在经过一定延时后再动作；而断电延时型的触点在吸引线圈通电后立即动作，但当吸引线圈断电后，其瞬动触点立即复位，延时触点则经过一定延时后再复位。
时间继电器的结构和原理多种多样，但一般都包括输入部分、延时部分和输出部分。
其中，延时部分是实现延时功能的关键部分，通常采用电磁原理、机械原理或电子技术来实现。
总之，时间继电器是一种重要的电气控制元件，通过利用其延时特性，可以在许多控制系统中实现精确的延时控制。

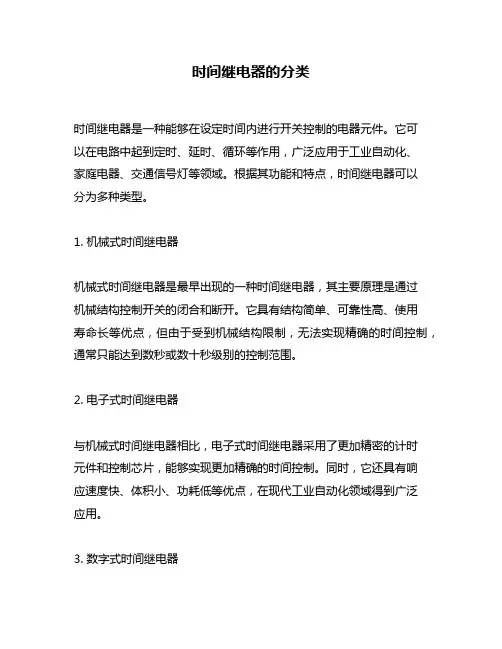

时间继电器的分类
时间继电器的分类时间继电器是一种能够在设定时间内进行开关控制的电器元件。
它可以在电路中起到定时、延时、循环等作用，广泛应用于工业自动化、家庭电器、交通信号灯等领域。
根据其功能和特点，时间继电器可以分为多种类型。
1. 机械式时间继电器机械式时间继电器是最早出现的一种时间继电器，其主要原理是通过机械结构控制开关的闭合和断开。
它具有结构简单、可靠性高、使用寿命长等优点，但由于受到机械结构限制，无法实现精确的时间控制，通常只能达到数秒或数十秒级别的控制范围。
2. 电子式时间继电器与机械式时间继电器相比，电子式时间继电器采用了更加精密的计时元件和控制芯片，能够实现更加精确的时间控制。
同时，它还具有响应速度快、体积小、功耗低等优点，在现代工业自动化领域得到广泛应用。
3. 数字式时间继电器数字式时间继电器采用数字显示屏和微处理器控制芯片，能够实现更加精确的时间控制和多种功能的组合。
它可以通过编程实现不同的时间控制模式，如单次延时、循环延时、定时开关等，同时还具有自动校准、远程控制等高级功能。
4. 光电式时间继电器光电式时间继电器是一种基于光电转换原理的时间控制元件。
它通过光敏元件感知外界光照强度的变化，从而实现开关的闭合和断开。
由于其无需机械结构，具有响应速度快、噪声小、寿命长等优点，在照明控制、安防监控等领域得到广泛应用。
5. 智能型时间继电器智能型时间继电器是一种集成了传感器、计算机芯片和通信接口等多种功能于一体的高级时间控制元件。
它可以通过网络连接实现远程监测和控制，支持多种触发方式和计时模式，并具有数据存储和分析功能。
在智能家居、物联网等领域得到广泛应用。
总之，随着科技的不断进步和应用需求的不断增加，时间继电器的种类和功能也在不断拓展和升级。
在实际应用中，我们需要根据具体需求选择合适的时间继电器类型，并合理配置和使用，以达到最佳的控制效果。
时间继电器结构
时间继电器结构时间继电器是一种特殊的继电器，它是一种能够按照预定的时间来进行开关控制的电器。
时间继电器广泛应用于自动化控制、电力系统、机械加工、制造业等领域。
那么，时间继电器是如何实现预定的开关控制呢？它的结构有哪些特点？一、时间继电器的结构时间继电器由主要由计时电路、继电器驱动电路、继电器等组成。
其中，计时电路是时间继电器的核心部分，它根据预定的时间来进行计时，并在计时到达预定的时间后，触发继电器驱动电路，从而实现开关控制。
计时电路通常采用RC振荡电路、晶体振荡电路或计数器电路来实现。
其中，RC振荡电路的计时精度较低，但是结构简单、成本低廉；晶体振荡电路的计时精度高，但是价格较贵；计数器电路的计时精度也很高，但是由于其计数器电路的复杂性，价格也相对较高。
继电器驱动电路是计时电路计时到达预定时间后，触发继电器开关的关键部分。
继电器驱动电路通常采用晶体管、双向晶闸管等半导体器件来实现。
这些半导体器件具有开关速度快、可靠性高、寿命长等优点。
继电器是时间继电器的最终输出部分，它根据继电器驱动电路的信号来进行开关控制。
继电器的种类较多，常见的有电磁继电器、固态继电器等。
其中，电磁继电器具有开关容量大、价格低廉等优点，但是由于其机械结构较为复杂，寿命较短；固态继电器则具有开关速度快、寿命长等优点，但是价格相对较高。
二、时间继电器的特点时间继电器具有以下几个特点：1.计时精度高：时间继电器采用高精度的计时电路，能够实现较高的计时精度。
2.可靠性高：时间继电器采用半导体器件和继电器等可靠性较高的元器件，能够保证其工作的稳定性和可靠性。
3.应用范围广：时间继电器广泛应用于自动化控制、电力系统、机械加工、制造业等领域。
4.结构简单：时间继电器的结构相对较为简单，易于制造和维护。
5.价格适中：时间继电器的价格相对较低，适合大众化生产和应用。
时间继电器是一种非常实用的电器，它能够实现按照预定时间进行开关控制的功能，广泛应用于各个领域。
欣灵 SSJ 系列静态时间继电器 说明书
一、概述二、型号及含义三、继电器主要性能和替换型号对照表五、继电器端子及内部接线(正视图)四、主要技术参数：8642V1357SSJ- A11128642V1357t2t1181716151413654321V1718871211563421VSSJ- B 、C 、D 、E1112t1t2t1t2SSJ -10、20、30系列时间继电器为静态型时间继电器(以下简称继电器)，用于继电保护及自动化装置中，作为延时元件。
继电器采用进口CMOS 集成电路组成。
继电器由振荡器、分频器和三级脉冲计数器组成。
电子线路设计先进、结构合理，是我国目前最理想的更新换代产品，该继电器具有以下鲜明特点： 1、继电器延时时间采用拔码开关直接数字整定，整定直观、方便。
2、变换时间整定值无需进行校验，保证其精度。
3、延时时间精度远远高于电磁型时间继电器，最小可调整级差0.01S ， 为缩短主保护的后备保护时间级差提供保证。
4、延时时间范围：A ：0.02-9.99S ；B:0.1-99.9S;C ：1-999S ； D ：10S-9990S ；E ：1M-999M 。
5、继电器配有瞬动触点，单延时、双延时，可拟合电磁型的滑动触 点使用。
6、外壳形式及端子接线与原电磁型的底座、尺寸和端子接线及外形 相同 ，可完全替代 电磁型时间继电器。
7、继电器无机械操纵部分、无噪声、动作可靠。
静态时间继电器电源分类：1、表示直流；2、表示交流延时时间：A、B、C、D、E（见下表）壳体类型：1、凸出式固定结构（附图1）；2、凸出式插拔结构（附图2）；3、嵌入式插拔结构（附图3）。
S S J －静态型号SSJ-11A延时范围A ：0.02-9.99S级差:0.01s220V 110V 48V 触点类型单延时，即一付可调延时动合触点，一付瞬动转换触点。
双延时，即二付可调延时动合触点，一付瞬动动合触点。
双延时，即二付可调延时动合触点，一付瞬动转换触点。
时间继电器特性、分类
继电器的特性、分类及主要技术参数本文介绍一些关于继电器的基本知识。
主要是继电器的特性，分类和一些常用的技术参数。
继电器的感测部分反映的是继电器的输入量，如电磁继电器的线圈、热继电器的双金属片等。
执行部分产生输出量如继电器的触点。
一、特性继电器的工作特点是具有阶跃式的输入/输出特性，如图1所示。
在继电器获得一个输入信号X时，不论信号幅椎多大，只要没有达到动作值X1，继电器不动作，输出信号Y=0(（记为Y0），对应特性曲线的0 点-a点之间。
当X值达到X1，继电器就立即动作，其工作点瞬时地从a点跳到b点，就得到Ymax的输出信号。
此后，即使继续增大输入信号，输出信号仍为Ymax不变。
如果输入信号减弱，只要输入信号X不小于释放值Xr，输出信号也为Ymax不变，工作点沿b、c变化。
但当X减小到Xr时，继电器才释放，即输出信号为Y0，此时，继电器的工作点是沿着b，c，d，0变化，恢复原状。
图1:电磁式继电器的输入-输出特性曲线二、分类通常，继电器有以下几种分类方法。
1. 按使用范围分a 保护继电器: 用于电力系统作为发动机、变压器以及输电设备的保护。
b 控制继电器: 主要用于电力拖动系统以实现控制过程的自动化和提供某些保护。
c 通信继电器: 主要用于电信和遥控系统。
2.按输入信号的性质分a 电压继电器: 在控制电路电压达到设定值时动作，以接通或分断被控电路。
b 电流继电器: 在控制电路中的电流达到设定值时动作，以接通或分断被控电路。
c 中间继电器: 原则上仍属电压继电器，但它一般是加在某一电器与被控电路之间以扩大该电器的控制触点数量和容量。
常见的JZ系列中间继电器就是最常用到的。
d 时间继电器: 如醉常见的JS系列时间继电器。
在得到动作信号后，通过电磁机构、机械机构或电子线路，使触点延迟一定时间才动作，以实现控制系统的时间控制。
e 热继电器: 原则上仍属电流继电器，但它是利用双金属片受热弯曲来推动触点动作的，由于受热弯曲是个延时的过程，一般用它来实现过载保护。
时间继电器的原理
时间继电器的原理一、时间继电器的概述时间继电器是一种控制器件，可用于实现定时控制和延时控制。
它具有简单、可靠、经济等特点，在工业自动化领域广泛应用。
时间继电器通过控制开关电路的通断状态，来实现对电器设备的定时操作。
二、时间继电器的组成2.1 电磁系统时间继电器的核心组成部分是电磁系统，它由电磁铁、触点和弹簧等部件组成。
电磁铁通过通电产生磁场，使触点闭合或打开，从而控制电器设备的通断状态。
2.2 控制系统时间继电器还包括控制系统，用于设置定时参数和控制电磁系统的动作。
控制系统通常由旋钮、开关和电路板等部件构成，用户可以通过设置旋钮和开关来调整定时时间。
2.3 电源系统电源系统用于为时间继电器提供电能，常见的电源方式有交流电源和直流电源两种。
电源系统一般由电源插座、电源线和电源转换器等组成。
三、时间继电器的工作原理3.1 正常工作状态当时间继电器处于正常工作状态时，电磁铁未通电，触点处于闭合状态，电器设备通电运行。
3.2 定时控制当用户设置了定时时间后，控制系统会开始计时。
当计时器达到设定的时间时，控制系统会发送信号给电磁系统，使电磁铁通电，产生磁场。
磁场的作用下，触点打开，使电器设备断电。
3.3 延时控制延时控制是时间继电器的另一种工作模式。
当用户设置了延时时间后，控制系统会开始计时。
在计时周期结束之前，电磁铁处于通电状态，触点保持打开状态，电器设备通电运行。
当计时周期结束时，电磁铁失去通电，触点关闭，电器设备断电。
四、时间继电器的应用领域时间继电器广泛应用于各个领域，包括工业自动化、家居安防、电力系统等。
4.1 工业自动化在工业自动化领域，时间继电器常用于定时控制生产线的启停、设备的自动化切换等。
它可以提高生产效率，减少人工干预。
4.2 家居安防时间继电器在家居安防领域的应用也很常见。
例如，可以使用时间继电器实现定时开关灯、定时控制窗帘等功能，提高家居安全性和舒适度。
4.3 电力系统在电力系统中，时间继电器常用于定时控制电力设备的运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时间继电器的主要特点
1、空气阻尼式时间继电器又称为气囊式时间继电器，它是根据空气压缩产生的阻力来进行延时的，其结构简单，价格便宜，延时范围大（0.4~180s），但延时精确度低。
2、电磁式时间继电器延时时间短（0.3~1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。
3、电动式时间继电器的原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。
这种继电器延时精度高，延时范围宽（0.4~72h），但结构比较复杂，价格很贵。
4、晶体管式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。
这种继电器精度高，体积小。
