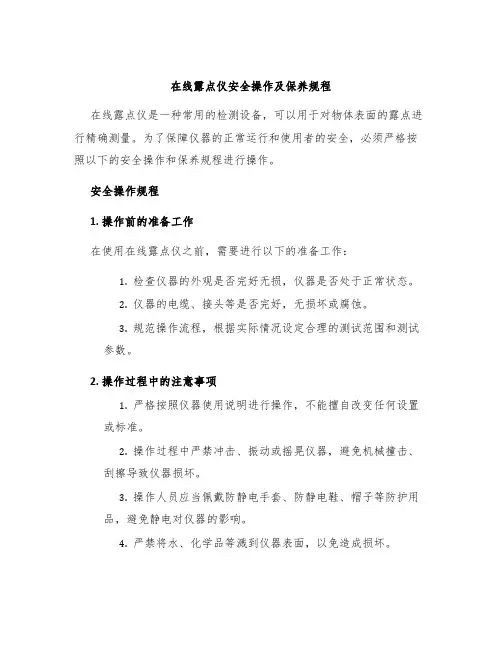

在线露点仪安全操作及保养规程
在线露点仪安全操作及保养规程在线露点仪是一种常用的检测设备，可以用于对物体表面的露点进行精确测量。
为了保障仪器的正常运行和使用者的安全，必须严格按照以下的安全操作和保养规程进行操作。
安全操作规程1. 操作前的准备工作在使用在线露点仪之前，需要进行以下的准备工作：1.检查仪器的外观是否完好无损，仪器是否处于正常状态。
2.仪器的电缆、接头等是否完好，无损坏或腐蚀。
3.规范操作流程，根据实际情况设定合理的测试范围和测试参数。
2. 操作过程中的注意事项1.严格按照仪器使用说明进行操作，不能擅自改变任何设置或标准。
2.操作过程中严禁冲击、振动或摇晃仪器，避免机械撞击、刮擦导致仪器损坏。
3.操作人员应当佩戴防静电手套、防静电鞋、帽子等防护用品，避免静电对仪器的影响。
4.严禁将水、化学品等溅到仪器表面，以免造成损坏。
5.使用过程中注意防护任何可能产生危险、或可能给人员造成不良后果的因素。
3. 操作后的处理工作1.在操作完成之后，需要及时将仪器清洁干净，以免污染仪器表面。
2.仪器需存储在干燥、通风的地方，不能存放在潮湿、高温、多尘、强磁场或有腐蚀性等环境中。
3.仪器需要定期校准和检修，避免因长期使用而导致的误差或故障。
保养规程在线露点仪需要进行定期的保养，以确保仪器能够精确测量，并延长仪器的使用寿命。
1. 仪器外部清洁1.在线露点仪应该放在干燥、无尘的环境中。
2.在使用仪器前，需要清洁仪器的外表面，避免灰尘或污垢附着进入到仪器内部，影响仪器测量的准确性。
3.清洁仪器可以使用软布或干燥的软刷子，避免使用任何腐蚀性或有机溶剂等，以免损坏仪器表面。
2. 维护仪器内部储存器1.在线露点仪内部有存储器件，需要定期检测和清理，否则在测量数据时可能会出现误差。
2.检测储存器的周期与使用环境有关。
通常建议每个季度检测一次，并定期更换或更新存储器设备。
3. 定期维护1.需要定期进行仪器的校准和检修工作，避免因长期使用而导致的误差或故障。

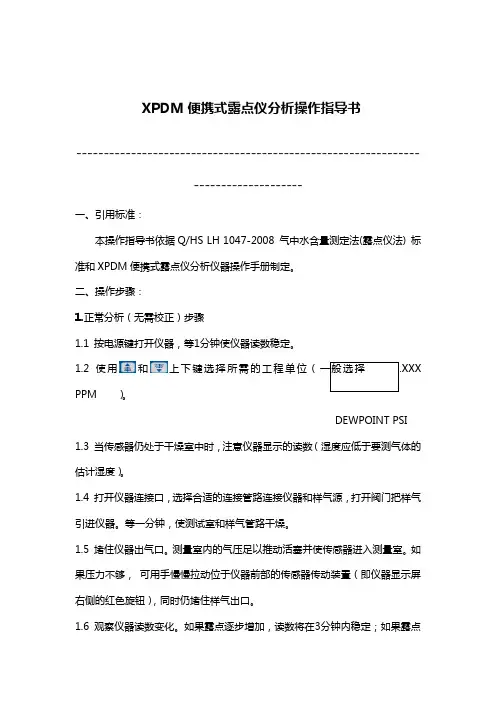

pdm便携式露点仪分析操作指导书
XPDM便携式露点仪分析操作指导书-----------------------------------------------------------------------------------一、引用标准：本操作指导书依据Q/HS LH 1047-2008 气中水含量测定法(露点仪法) 标准和XPDM便携式露点仪分析仪器操作手册制定。
二、操作步骤：1.正常分析（无需校正）步骤1.1 按电源键打开仪器，等1分钟使仪器读数稳定。
1.2 使用和上下键选择所需的工程单位（一般选择.XXX PPM ）。
DEWPOINT PSI 1.3 当传感器仍处于干燥室中时，注意仪器显示的读数（湿度应低于要测气体的估计湿度）。
1.4 打开仪器连接口，选择合适的连接管路连接仪器和样气源，打开阀门把样气引进仪器。
等一分钟，使测试室和样气管路干燥。
1.5 堵住仪器出气口。
测量室内的气压足以推动活塞并使传感器进入测量室。
如果压力不够，可用手慢慢拉动位于仪器前部的传感器传动装置（即仪器显示屏右侧的红色旋钮），同时仍堵住样气出口。
1.6 观察仪器读数变化。
如果露点逐步增加，读数将在3分钟内稳定；如果露点逐步下降，将需要更长的稳定周期。
当读数基本上稳定后，读取读数并利用传动装置把传感器推回到干燥室干燥以备下次使用。
2.当管道有压力，需要压力校正，则需按如下步骤进行：2.1打开电源，短按一下POWER ，出现-101.1℃。
DEWPOINT2.2短按PRESSURE 一下，出现-101.1℃CORRECT DEWPOINT PSI 。
2.3长按PRESSURE ，出现SET 14.7 ，此为标准值，一般不改。
CORRECT PSI2.4 短按键一下，交替闪烁出现SET CRS (14.77) 。
PSI2.5用和上下键调节14.7（原始数值）到所需的压力数值（14.7=101.325KPa）。
（计算公式为14.7 X ，将管道的101.325 管道的压力值压力值（即X）代入，即可求出X值）。
露点仪操作手册
操作手册XDT系列在线露点仪埃登威自动化系统设备（上海）有限公司ｗｗｗ．ａｉｉａｄｖ．ｃｏｍ目录1.0 综述 (1)2.传感器和采样技术 (3)2.1 传感器使用注意事项 (3)2.2 传感器技术指标 (4)2.3 传感器安装和采样技术 (4)2.3.1 直接安装 (5)2.3.2 采样安装 (6)2.4 机械安装 (7)2.5 故障查找 (8)3.仪器 (9)3.1 变送器使用注意事项 (9)3.1.1 电磁兼容性 (9)3.2 仪器技术指标 (10)3.3 安装 (11)3.3.1 仪器机械安装 (11)3.3.1.1 DT-PM (DIN43700) 安装 (11)3.3.1.2 DT-NEMA (IP65) 安装 .............................................................................................1 1 3.3.2 电气连接 .. (12)3.3.2.1 连接电源 (12)3.3.2.1.1 交流电源连接 (13)3.3.2.1.2 低压直流电源选项- 电气连接 (13)3.3.2.2 传感器连接 (13)3.3.2.3 报警继电器接线 (13)3.3.2.4 模拟输出 (14)3.3.2.5 RS-232 输出选项 (15)3.4 操作 (15)3.4.1 启动 (15)3.4.2 显示 (16)3.4.3 按键 (16)3.4.4 操作说明 (17)3.4.4.1 查看露点模式 (17)3.4.4.2 报警 (19)3.4.4.3 启动校验 (20)3.4.4.3.1 SpanCheck™模式 (21)3.4.4.3.2 单点自校验, 手动或定期 (22)3.4.4.4 查看系列号模式 (25)3.4.5 设定说明 (25)3.5 可设定声光报警选项 (28)3.6 仪器故障查找 (29)3.7 维护 (31)词典 (33)附录 A: 操作状态的流程图 (37)附录B: 设定状态的流程图 (39)附录C: 传感器机械尺寸 (40)附录D: 可选传感器接头 (41)附录E: DT 电路板尺寸 (42)附录F: 传感器/SpanCheck™操作原理 (45)附录G: 露点响应时间分析 (46)附录H: 样气过滤器需要考虑的事项 (48)附录I: DT 接地需要考虑的事项 (49)附录J: 模拟输出与露点的对应 (50)附录K: RS-232C 协议 (52)附录L: 更换传感器的步骤 (55)附录M: LBS & ppmV 计算中的不确定度 (56)索引 (57)部分 1: 导言1.0 XDT综述XDT 在线露点仪基于微处理器技术，能在-100°C～+20°C露点温度范围内测量气体中水分含量。
露点仪说明书
在线露点仪详细说明(杭州亿镨燃气设备有限公司）主要特点：１、仪表采用电解法(外绕式)测量。
２、仪表传感器结构简单，结实耐用，易于安装和更换，测量探头使用寿命长，并可以反复再生使用（用户可按说明自行对探头进行再生）。
3、仪表有标准信号输出，也可直接接入DCS系统。
4、仪表为隔爆型设计。
主要技术指标：1、防爆级别：ExdⅡCT42、样气输入压力：0.1-0.9Mpa3、测量范围：0－200PPMv(露点－75℃～-35℃)特殊量程以合同约定为准。
表芯内跳线帽插入，仪表显示露点℃。
跳线帽拔掉，仪表显示PPMv仪表输出信号与仪表显示单位对应。
即仪表显示露点℃，则输出信号与露点值对应(露点－76℃对应4mA,露点-36℃对应20mA)。
仪表显示PPM, 则输出信号与PPM 值对应(0PPM对应4mA,露点200PPM对应20mA)。
4、仪表精度：基本误差优于5%。
5、灵敏度:在标准状态下，样气流量300~700ml/Min时，灵敏度为40~120μA/PPM。
6、响应时间： T63≤60S8、输出信号 4-20mA9、气密性仪表气密性要求气路在0.3MPa气压下，持续30分钟，压力降不大于0.01MPa。
(指减压阀后的气路,减压阀前的气路耐压1MPA)10、电源及保险管电源：AC 220V 50HZ；消耗功率小于60W，保险管0.3A。
11、使用环境相对湿度：≤85%；温度：－20-50℃12、外形尺寸420×380×160（mm）仪表工作原理：水份仪是根据吸湿并电解水分的原理进行工作的。
当被分析的样气进入电解池内，气体中的水分子即被涂敷在传感器(也称探头)表面的吸湿剂吸收，并被加在传感器电极上的直流电压电解成H2和O2随样气排出。
在电解过程中，产生电解电流。
根据法拉第电解定律和气体状态方程可导出，在一定温度、压力和流量条件下产生的电解电流正比于气体中的水含量。
测量出电解电流的大小，即测出水含量。
精密露点仪是怎么操作的？操作时要注意哪些事项？
精密露点仪是怎么操作的？操作时要注意哪些事项？精密露点仪是目前湿度测量的精品级产品。
它引进国外传感器，采用阻容法原理，通过电容型高分子聚合物，薄膜测湿传感器及电阻型测温传感器，测出相对温度和表面温度，从这两个参数计算出露点。
是替代进口仪器的*产品。
精密露点仪主要应用于石化，天然气，干燥气和压缩气，发电机冷却氢气，变压器和高压开关绝缘气，焊接气以及船舶和航空用的氧气。
结构原理：内芯为一高纯铝棒，表面氧化成氧化铝薄膜，其外涂一层多空的金膜，该金膜和内芯之间形成电容，由于氧化铝薄膜的吸水特性，当水蒸汽分子被吸入其中时，导致电容值发生变化，检测并放大该电容信号即可得到湿度大小。
精密露点仪操作方法：1、先打开电源，仪器先进行自校，自校结束进入测量状态.2、仪器自校的同时，把本仪器配套的测试管道与所要测量开关的开关接头连接好，再把开关接头与被测开关连接好。
3、关闭流量调节阀，把测试管道与仪器的进气口相连，这时显示屏上显示的压力即是被测开关里的气体的压力。
4、开始测量，打开流量调节阀，把调节流量在0.5升/分左右，最大不要超过0.8升/分，这样就进入测量状态，测量的时间大约在8分钟左右。
5、测量结束时，如要打印数据只要按下打印键，并输入被测的设备编号后，按下确认键后，仪器就开始打印。
最后关闭流量调节阀，再将测试管道从仪器进气口上取下，最后取下开关接头。
6、关闭电源。
把测试管道和开关接头放好，整个测量结束。
精密露点仪使用注意事项：1、仪器应放置在安全位置，放止摔坏，避免剧烈震动。
2、勿测有腐蚀性的气体。
3、探头使用一定时间应清洗并校验，校验期间隔为一年.到需要校验时，请与我公司联系。
4、调节气体流量时，控制针型阀应慢慢打开，使流量指示在0.5-0.6升/分钟。
如果流量超过1升/分钟，液晶上流量显示已超限的提示，这时应减小流量到规定值。
5、仪器使用一天后，应及时充电，充电时只需将电源线接入220V插座，无需打开电源开关，仪器将自动充电，充电时间一般为5个小时以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DP-620型露点仪所用湿度传感器基于电容性技术，具有反应快、抗腐蚀、性能稳定、温度系数小的特点，可为生产过程中对水份含量有严格控制要求的场合提供准确、经济而且通用的解决方案，能够满足各种工业流程的控制要求。
该仪器适用于如下领域：
(1).干燥剂制造商和用户；
(2).电力系统SF6露点检测；
(3).半导体制造、化学和化工处理；
(4).干燥工业、食品工业、塑料基片干燥；
(5).压缩气体装瓶和使用；
(6).对微量水分监控有严格要求的其它工艺流程。
1、技术指标
1.1露点测量范围：-80℃～＋20℃，-60℃～＋40℃
1.2基本误差：≤±2℃
1.3模拟输出：4～20mA
1.4校准周期：24个月
1.5温度系数：＜0.005%FS/℃
1.6样气流量：800±50ml/min
1.7环境和保护温度：-40℃～＋50℃
1.8额定操作温度：0℃～＋60℃
1.9最大操作压力： 20巴
1.10气体最大速度：无限制
1.11预防尘粒：不锈钢烧结过滤器
1.12外形尺寸、开孔尺寸
外形尺寸：150×150×380mm（宽×高×深）
开孔尺寸：138＋1×138＋1mm
2、仪器的安装
仪器测量样气湿度时，传感器产生一个线性输出，对应于露点温度，标准信号输出是4～20mA。
警告：仪器被设计用在一般场合下，不能用在危险区域，所有电子连接部分应该遵守相关规定。
每个工艺和应用都是不同的，其中的差异必须被考虑到，正确的使用将导致良好和精确的测量。
2.1.仪器使用时，气体压力应低于10Bar。
2.2.不要把仪器使用在能腐蚀铝和金的气体中，这将
损坏传感器。
2.3.不要把仪器使用在高温或结露的环境中，在这个
环境中，传感器会损坏，而这种损坏是不包含在
保修范围内的。
假如发现读数超出量程，应立即
中断测量，并立即把探头放到干燥环境中。
2.4.不要把仪器使用在很脏的气体中，在恶劣环境中
使用须采用过滤装置或防油系统保护探头。
2.5.要确认连接是紧密可靠的，泄露将导致测量错
误。
2.6.使用样气线尽可能短，以达到最好的反应速度。
2.7.使用不锈钢、铜或聚四氟乙烯管线做取样管线，
可以达到最好的结果。
2.8.留有足够多的时间来吹扫管线，这要花费一些时
间，假如管线必须经很长距离接到气源上，就要
需要更多的时间来吹扫。
3、仪器的使用
本仪器无可调整元件，所有参数均由软件存储，因此开箱后只需检查有无部件松动，检查无误后即可通电运行,必须注意：仪器外壳必须有良好的接地！
3.1 仪器面板布置
图1 仪器面板布置图
按键作用说明如下：
状态：该键作为菜单选择所需功能而
设，当屏幕显示菜单时，按该
键，光标下移一格，并循环移
动光标。
确认：当屏幕显示菜单或非菜单时，
按该键，屏幕将切换为光标所
指定的下一屏显示。
▲: 按该键，实现对被调参数的增
加。
▼: 按该键，实现对被调参数的减
少。
3.2 在线查询参数
当要在测量状态下查询与露点值相对应的
体积比（ppm、%
按如下循环转换显示内容：
3.3仪器的启动
被测气接入仪器背部“进气口”接嘴，所用管线应该符合第2.6-2.7节的要求。
然后逐渐改
变仪器流量控制阀开度，使流量计稳定指示于
800ml/min处，置换气路约5分钟后，。
接通仪
器电源，此时仪器屏幕显示如下：
10
如下：
气体的置换，约0.5h后，仪器显示值趋于稳定。
屏幕显示当时露点，输出通道输出与所选定的测
量范围及当时露点有关的模拟量(4～20m)。
3.4 显示存储、仪器校正及参数设置
10秒后仪器屏幕进入“显示存储、仪器校正及参数设置”主
菜单，屏幕显示如下：
3.4.1显示存储
“显示存储”，按
每屏4组。
其格式为“日时:分露
256
3.4.2 仪器校正
“仪器校正”，按
“密码确认”菜单，
格式如下：
输入，当输入密码分别为“01”、“02”、
“03”且光标指向“密码确认”确认后，
屏幕显示“仪器校正”子菜单，格式如
下：
当输入错误密码且光标指向“密码确
认”确认时，屏幕返回“显示存储、仪
器校正及参数设置”主菜单。
3.42.1露点校正
“露点校正”，按
●零点校正
“露点零点”，断开短路线、
由背部“校正”输入4mA、
角显示值为-80℃。
也可以直接由背部“进气口”通入露点约为-70℃的标准
气，稳定10min、
示值与标准气露点值相符。
●量程校正
“露点量程”，由背部“校正”
输入20mA，按、键使屏幕右上角显示值为20℃。
也可以直接由背部“进气口”通入露点约为10℃的标准
气，稳定10min、
示值与标准气露点值相符。
“仪器校正”子菜单。
3.4.2.2输出校正
在“仪器校正”“输出
校正”:
●输出零点
输出端接电流表，使光标指向“输出零点”，
、4毫安。
●输出量程
“量程校正”、
键使输出调至20毫安，上述步骤需反复数次。
输出零点、
量程校正后，使光标指向“返回”，
屏幕显示“仪器校正”子菜单。
3.4.3 参数设置
在主菜单下(第3.3节)“参数设置”，屏幕进入“参数设置”子菜单，屏幕显示如下：
3.4.3.1
在“参数设置”“报
警设置”
下限、输出范围)
置后光标指向“返回”“参数设置”子菜单(第3.4.3节)。
3.4.3.2 时间设置
在“时间设置”
(年、月、日、时、
分、秒)
指向“返回”“参数设置”子菜单(第3.4.3节)。
3.4.3.3 周期设置
在“参数设置”“周
期设置”
，分别按
1、2、5、10、15、20、30、60分钟之间任选。
设置后光标指向“返回”
屏幕返回“参数设置”子菜单(第3.4.3节)。
必须注意：只有在屏幕显示主菜单时，光标指向“返回”并确认后仪器才能返回测量状态。
要使仪器由测量状态进
入“显示存储、仪器校正及参数设置”
10秒后即可进入。
4、维护
4.1定期维护根据使用情况，一般24个月应该校验
一次。
如果漂移要求小于±3.0℃内，应该12个
月校验一次。
如果允许漂移更大一些，校验周期
可以延长。
仪器长时间稳定工作依赖于工艺条
件，例如介质或温度。
在校验过程中，应观察传
感器是否有油污或其它脏物质，如果有，则应该
配有适合的过滤装置。
4.2假如信号输出有错误码、传感器超出量程或输出
信号有问题，这表明传感器已漂移，一般情况下，
应把传感器送回公司维修。
4.3为保证气路系统的密封性，用户在使用时切勿自
行拆卸，气路系统的泄露会使仪器的露点测量值
偏高。
DP－620型露点仪
5、故障及处理方法
5.1露点测量值偏高
测量值偏高的原因有：
①气路密封性不符合要求
②样气流量偏低
③仪器零点、量程校正有误
5.2露点测量值波动较大
测量值波动较大的原因有：
①气路密封性不符合要求；
②样气中含有较多尘、SO2、H2S等杂质。
6、贮存与保修
仪器出厂时已经过质量检验，用户在遵守运输、贮藏和使用规定的情况下质保一年。
6.1仪器在仓库存放时，原箱有效保管：存放温度为
5～40℃，相对湿度不大于85%，没有强腐蚀性
气体。
6.2在用户遵守保管和使用规则条件下，从制造厂发
货月起一年内，因产品制造不良而发生损坏或不
能正常工作时，本公司免费修理。
传感器质保期
为十二个月。
6.3在贮存时，必须将平面进样阀开关置于“关”位
置。
7、仪器成套性
⑴仪器1套
⑵使用说明书1份
⑶出厂合格证1份
11。
