OOm以上超高层建筑与一般高层建筑区别

合集下载

高层与超高层建筑成本对比

高层与超高层建筑成本对比

高层与超高层成本分析与对比超高层与高层成本分析1. 超高层结构的选型超高层建筑的结构决定了总体造价的高低。

建筑高度不同,适用的基本的结构型也不同,以下是7度抗震设防区不同结构类型限高表:本项目预计采用框架-核心筒结构造价较低,和普通高层造价相仿2. 结构设计差异结合本项目,框架核心筒体系能够适应基本需求。

在这种体系下,不同高度高层建筑在结构设计方面也存在着差异,主要差异如下表:3. 建筑(1)高度超过100 m的公共建筑,应设置避难层(间),并应符合下列规定:1) 避难层的设置,自高层建筑首层至第一个避难层或两个避难层之间,不宜超过50m (故超过100m的建筑最少增加2个避难层)2) 通向避难层的防烟楼梯应在避难层分隔、同层错位或上下层断开,但人员均必须经避难层方能上下。

3) 避难层可兼作设备层,但设备管道宜集中布置。

4) 避难层应设消防专线电话,并应设有消火栓和消防卷盘。

5) 建筑高度超过100m且标准层建筑面积超过1000卅的公共建筑,宜设置屋顶直升机停机坪或供直升机救助的设施,并应符合下列规定:在停机坪的适当位置应设置消火栓。

停机坪四周应设置航空障碍灯,并应设置应急照明。

(这项一般可不做)(2)由于高处的湿度和风力情况较为复杂,在外墙材料,铝合金窗,玻璃等建筑材料的选择会格外严格,会较大成都的增加建筑成本。

(3)消防电梯要在3台或以上。

(4)电梯利用效率相对较低,电梯数量有所增加。

(5)超高层建筑的配套人防面积也较大。

4•给排水(1)给水同普通高层无太大变化;(2)排水在150米之间无变化;(3)消防-避难层增加设备间,设备间内增设消防接力泵(消火栓两台、喷淋两台)。

5. 暖通(1)中央空调需分区;(2)避难层需设至机械防排烟系统。

6. 强弱电(1)消防报警系统要求严格,除卫生间以外所有房间都要有报警探测器;(2)需增设转输消防水泵房,防火系统需分区。

(3)供电系统:随着高度的增加,供电安全等级相应提高。

建筑高度超过100m的建筑均为超高层建筑

建筑高度超过100m的建筑均为超高层建筑

框架—剪力墙结构体系
框-剪结构平面布置灵活,又能较好承受水平荷载, 且抗震性能良好。 适用15~30层,H≯120m高层建筑。
筒体体系
指由一个或几个筒体作为承重结构的高层建筑结构体系 整个筒体如一个固定于基础上的封闭的空心悬壁梁,不仅 可抵抗很大弯距,也可抵消扭距,是非常有效的抗侧力体 系。 建筑结构布置灵活,单位面积结构耗材少。 采用滑升模板施工较为适宜。
高层建筑主体结构的施工
高层建筑大模板施工 内浇外挂体系:全部纵横剪力墙均用大模板现浇 内浇外砌体系:外墙挂板改为砌砖;内墙用现浇钢筋砼 全现浇体系:适宜16层以上高层,队内隔墙,纵横承重墙 均采用大模板现浇钢筋砼。
高层建筑主体结构的施工
高层建筑液 压滑升模板 施工:整体 性好,质量 高,抗震能 力强。 施工工艺: 滑一浇一, 滑三浇一。
高层建筑施工安全技术
高层建筑脚手架的搭设和拆除:支撑牢固;设安全网、防 护板等。 高层建筑施工的防雷保护措施:做好接地;装避雷针等 高层建筑施工其他安全措施:四口(楼梯口、电梯口、垃 圾口、预留洞口)设盖板;五临边(阳台边、屋面周边、 井架侧边、楼层周边、斜道侧边)设双层围栏或设安全网。 另要防电、消防安全等。
框架结构是多层房屋的主要结构形式,也是高层建筑的基本结构单元。但其H: B≯5,否则为满足强度、刚度要求,易形成肥梁胖柱。
剪力墙结构体系
是利用建筑物的内墙和外墙作为承重骨架构 成剪力墙结构体系;一般为钢筋砼墙, H≮140mm 此体系侧向刚度大,可承受较大水平、竖 向荷载。 缺点:平面被分隔成小开间。 施工方法:大模、滑模施工
第18讲 高层建筑结构施工及安全措施
1、高层建筑的定义:
(1)世界高层建筑委员会1972年建议,将高层建筑划分为以下 四类: 第一类:916层,高度不超过50m; 第二类:1725层,高度不超过75m; 第三类:2640层,高度不超过100m; 第四类:40层以上,高度100m以上。 (2)我国对高层建筑的分类: 我国《民用建筑设计通则》(JGJ37-87)中规定: 10层及10层以上的民用建筑和总高度超过 24m的公共建筑 及综合性建筑为高层建筑。

高层住宅与超高层住宅PPT精选文档

高层住宅与超高层住宅PPT精选文档
可能超限(新规尚在试行中) 需要设置避难层,50米间隔设置
结构构件大小
小,得房率高
大,得房率低
高宽比H/B
较大
更大
楼板耐火极限时间 外墙保温材料 是否设置停机坪 公摊面积
1.5H
2.0H
B1级
A级

规范没有规定(视当地主管部门)
新增加公摊面积5.4%
新增加公摊面积5.4%
3
高层住宅与超高层住宅建筑设计区别
剪力墙厚度
250mm,200mm
基底平均压力 基础最小埋深 标准层含钢量 单方钢筋成本(元) 混凝土用量(m3/m2) 模板用量(m2/m2)
造价对比
530KPa 5.6m 45~50 275 0.37/177.6 3.00/180
632.60元/平米
方案二 39层住宅
H = 120m>100m但<120m A级高度高层建筑
弱电机房 只在地下一层或一层设置弱电机房 还要在跨越避难层处增加分弱电间
造价对比
210元/平米
240元/平米
6
高层住宅与超高层住宅建筑设计区别
方案一 33层住宅
方案二 39层住宅
建筑高度
H = 99m<100m A级高度高层建筑
H = 117m>100m但<120m A级高度超限高层建筑
供水方式 自喷系统
水 管材

雨水管材在普通钢管压力范围内选用普通 钢管,承压比较高的部分采用给水铸铁管
设 屋面雨水设计重现 不应小于50年重现期的雨水量来 屋面雨水的设计重现期取50年,同时按100
计期
消防给水方式
考虑
自喷及消火栓系统消防水池及消 防泵设置于地下室

高层建筑的定义及分类

高层建筑的定义及分类

高层建筑的定义及分类在现代城市的天际线中,高层建筑如同一颗颗璀璨的明珠,拔地而起,展现着人类建筑技术和设计理念的不断进步。

然而,对于什么是高层建筑以及如何对其进行分类,可能并不是每个人都有清晰的概念。

接下来,让我们一起深入探讨这个话题。

要理解高层建筑,首先得明确其定义。

一般来说,高层建筑是指高度较高、层数较多的建筑物。

但具体多高、多少层才算高层建筑,在不同的国家和地区,可能会有略微不同的标准。

在国际上,通常将层数超过一定数量或者高度达到一定数值的建筑定义为高层建筑。

例如,在美国,7 层及以上或者高度超过 246 米的建筑被视为高层建筑;在日本,31 米或 10 层及以上的建筑被认定为高层建筑。

在我国,根据《民用建筑设计统一标准》,建筑高度大于 27 米的住宅建筑和建筑高度大于 24 米的非单层公共建筑,且高度不大于 100米的,被称为高层民用建筑。

而建筑高度大于 100 米的民用建筑则被称为超高层建筑。

明确了高层建筑的定义后,我们来看看它的分类。

从使用功能的角度来看,高层建筑可以分为以下几类:住宅建筑:这是我们日常生活中最为常见的高层建筑类型。

随着城市人口的增加和土地资源的紧张,高层住宅为人们提供了更多的居住空间。

它们通常设计有多种户型,以满足不同家庭的需求。

办公建筑:在城市的商业中心,高层办公建筑比比皆是。

这些建筑内部通常配备了现代化的办公设施,如高速电梯、中央空调等,以提高工作效率和舒适度。

商业建筑:包括购物中心、酒店、餐饮场所等。

高层商业建筑往往能够吸引更多的消费者,提供丰富的商业服务。

综合建筑:有些高层建筑集合了多种功能,如住宅、办公、商业等,形成一个综合性的建筑群。

这种设计可以提高土地的利用率,方便人们的生活和工作。

从结构形式的角度,高层建筑又可以分为以下几种:框架结构:由梁和柱组成框架来承受竖向和水平荷载。

这种结构形式较为常见,施工相对简单,但在高度较高时,可能需要增加剪力墙等结构来提高抗侧力性能。

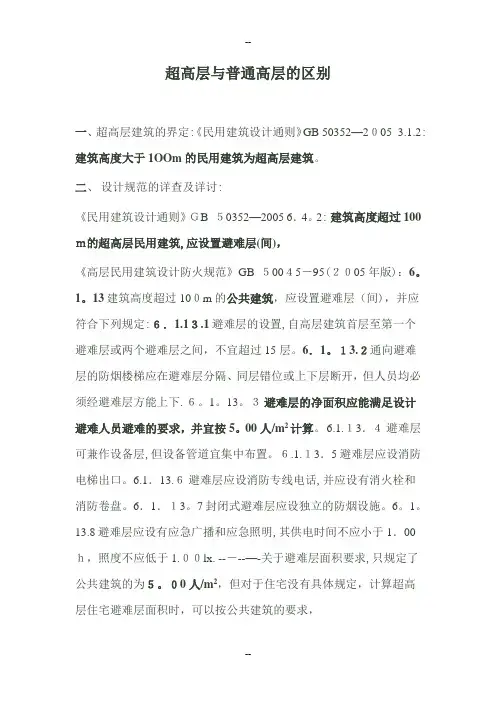

超高层规范综合

超高层规范综合

超高层与普通高层的区别一、超高层建筑的界定:《民用建筑设计通则》GB 50352—2005 3.1.2:建筑高度大于1OOm的民用建筑为超高层建筑。

二、设计规范的详查及详讨:《民用建筑设计通则》GB 50352—20056.4。

2:建筑高度超过100m的超高层民用建筑,应设置避难层(间),《高层民用建筑设计防火规范》GB 50045-95(2005年版):6。

1。

13建筑高度超过100m的公共建筑,应设置避难层(间),并应符合下列规定:6.1.13.1避难层的设置,自高层建筑首层至第一个避难层或两个避难层之间,不宜超过15层。

6.1。

13.2通向避难层的防烟楼梯应在避难层分隔、同层错位或上下层断开,但人员均必须经避难层方能上下.6。

1。

13。

3避难层的净面积应能满足设计避难人员避难的要求,并宜按5。

00人/m2计算。

6.1.13.4避难层可兼作设备层,但设备管道宜集中布置。

6.1.13.5避难层应设消防电梯出口。

6.1.13.6避难层应设消防专线电话,并应设有消火栓和消防卷盘。

6.1.13。

7封闭式避难层应设独立的防烟设施。

6。

1。

13.8避难层应设有应急广播和应急照明,其供电时间不应小于1.00h,照度不应低于1.00lx.-----—-关于避难层面积要求,只规定了公共建筑的为5。

00人/m2,但对于住宅没有具体规定,计算超高层住宅避难层面积时,可以按公共建筑的要求,设计中可考虑空中花园及设备层(一梯两户的布置,45层的人口计算的话需要大概32 m2的避难空间),由于有避难层(间)、核心筒,加之内部结构条件等因素,同等条件下,公摊一定会比高层的高出一些,相同建筑面积下,使用面积会略低一些。

6。

1.14建筑高度超过100m,且标准层建筑面积超过1000m2的公共建筑,宜设置屋顶直升机停机坪或供直升机救助的设施,并应符合下列规定:6。

1。

14.1设在屋顶平台上的停机坪,距设备机房、电梯机房、水箱间、共用天线等突出物的距离,不应小于5。

高层住宅与超高层住宅

高层住宅与超高层住宅

弱电机房 只在地下一层或一层设置弱电机房 还要在跨越避难层处增加分弱电间
造价对比
210元/平米
240元/平米
高层住宅与超高层住宅建筑设计区别
方案一 33层住宅
方案二 39层住宅
建筑高度
H = 99m<100m A级高度高层建筑
H = 117m>100m但<120m A级高度超限高层建筑
供水方式 自喷系统
可能超限(新规尚在试行中) 需要设置避难层,50米间隔设置
结构构件大小
小,得房率高
大,得房率低
高宽比H/B
较大
更大
楼板耐火极限时间 外墙保温材料 是否设置停机坪 公摊面积
1.5H
2.0H
B1级
A级

规范没有规定(视当地主管部门)
新增加公摊面积5.4%
新增加公摊面积5.4%
高层住宅与超高层住宅建筑设计区别
方案一 33层 住宅
建筑高度
H = 99m<100m A级高度高层建筑
抗震等级 加强区高度 楼盖最小宽度 轴压比限值 混凝土等级
二级 ≥10m 17m
0.6 C30~ C40
钢材选用
HPB300、 HRB400
结构规则性要求 约束暗柱配筋率 构造暗柱配筋率 剪力墙配筋率
正常 ≥1.0% ≥0.6% ≥0.25%
电子信息设备机房为一级负荷
电缆
用于消防设施的供电干线应采用阻燃 用于消防设施的供电干线应采用矿物绝
耐火线缆,宜采用矿物绝缘电缆
缘电缆

防雷类别
一般按第三类防雷建筑物采取相应的 应按第二类防雷建筑物采取相应的防雷
防雷措施
措施
气 设 计

超高层建筑

超高层建筑

谢谢观看
2021年7月6日,国家发改委发布《关于加强基础设施建设项目管理确保工程安全质量的通知》明确不得新建 500米以上超高层建筑。
定义
摩天之城-广州(50张)1972年8月在美国宾夕法尼亚洲的伯利恒市召开的国际高层建筑会议上,专门讨论并 提出高层建筑的分类和定义。
第一类高层建筑:9-16层(高度到50米); 第二类高层建筑:17-25层(高度到75米); 第三类高层建筑:26-40层(最高到100米); 超高层建筑:40层以上(高度100米以上)。 在我国,民用建筑按地上层数或高度分类划分应符合下列规定: 1住宅建筑按层数分类:一层至三层为低层住宅,四层至六层为多层住宅,七层至九层为中高层住宅,十层及 十层以上为高层住宅; 2除住宅建筑之外的民用建筑高度不大于24m者为单层和多层建筑,大于24m者为高层建筑(不包括建筑高度大 于24m的单层公共建筑)。
同时,住建部要求各地应加强自然生态、历史人文等重点地段城市与建筑风貌管理,严格管控新建建筑,不 拆除历史建筑、不拆传统民居、不砍老树、不破坏地形地貌。
2021年7月6日,国家发改委发布《关于加强基础设施建设项目管理确保工程安全质量的通知》明确不得新建 500米以上超高层建筑。
2021年9月,住建部在官网发布《关于加强超高层建筑规划建设管理的通知(征求意见稿)》,向社会公开 征求意见。《征求意见稿》规定,城区常住人口300万以下城市严格限制新建150米以上超高层建筑,不得新建 250米以上超高层建筑。城区常住人口300万以上城市严格限制新建250米以上超高层建筑,不得新建500米以上超 高层建筑。
超高层建筑
高度100米以上的建筑物
01 定义
03 实例
目录
02 城市摩天指数 04 管控

高层与超高层成本分析与对比

高层与超高层成本分析与对比

高层与超高层成本分析与对比超高层建筑的结构决定了总体造价的高低,常见的结构如下:超过下表标注的限高即为超高层建筑框架-剪力墙结构造价较低,和普通高层造价相仿,造价增加主要体现在以下9个方面:1.设置避难层(100米以上的建筑,一般每隔50米要设置一个避难层)2.供电系统:双电源+自备电源3.进户门要求为甲级防火门4.消防电梯要在3台或以上5.电梯必须要分层设计6.由于高处的湿度和风力情况较为复杂,在外墙材料,铝合金窗,玻璃等建筑材料的选择会格外严格,会较大成都的增加建筑成本7.超高层建筑设计复杂,项目设计和管理水平要求也较高,设计、工程顾问及监理费用会增加8.超高层建筑的消防要求极为严格,凡超过5平方米的房间均要设置火灾探测器9.超高层建筑的配套人防面积也较大考虑到普通框架-剪力墙建筑的造价大约在2200元/平米,超高层的成本在2555元/平米 - 2765元/平米左右,全部落地剪力墙的成本则会增加大约500-1000元/平米,而部分框支剪力墙结构的成本与框架-剪力墙结构相仿。

如果结构为45层左右的(与环球中心类似)框架-核心筒结构,造价细目如下表所示。

总体估计每平米造价在9000元左右筒中筒结构的造价较难以估计,受建筑外立面,高度等影响巨大,下表是别人收集的中国超高建筑的成本表单方造价从4090-15322 元/平米,很好的显示了这一特点。

由于这种高度的建筑,在设计上往往与众不同,其成本预估较为困难,一般来说在上海建一个超高层的建筑,价格至少在13000元/平米以上;在北京则需要10000元/平米以上。

如果建造的不是写字楼,而是住宅或酒店,价格则更高,主要是因为每层的隔断墙的增加和排水系统的增加导致。

下表展示了一个超高层酒店(40层,全部落地剪力墙结构)的建造成本(含装修)其建造成本大致在13910 – 15655 元/平米,扣除装修费用后,其建设费用为元/平米,远超相似结构的写字楼造价。

(7度区)超高层造价比较单位:元/㎡注:建筑造价主要考虑垂直运输和超高人工费的增加会有所区别。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

OOm以上超高层建筑与一般高层建筑区别
————————————————————————————————作者:————————————————————————————————日期:
2
我国《民用建筑设计通则》(GB 50352—2005)将住宅建筑层数划分为:
1 住宅建筑按层数分类:一层至三层为低层住宅,四层至六层为多层住宅,七层至九层为中高层住宅,十层及十层以上为高层住宅;
2 除住宅建筑之外的民用建筑高度不大于24m者为单层和多层建筑,大于24m者为高层建筑(不包括建筑高度大于24m的单层公共建筑);
3 建筑高度大于1OOm的民用建筑为超高层建筑。

我查了有关资料, 1OOm以上超高层建筑与一般高层建筑区别主要为:
由于超高层住宅建筑结构的特殊性(如框—筒结构体系,分散核心筒设计),会增加一定程度的公摊面积,建筑内部的梁柱将会不可避免的存在,户型难布置。

超高建筑物一般每隔50米高度须设一个避难层,5人/㎡,在避难层中不能作设日常办公或生活场所,即其建筑空间仅用于救灾应急,所以可使用面积减少。

有的可能要设计二层地下室,成本要比单层地下室增加一倍。

标准层面积大于1000平方米,层顶要设置直升飞机停机坪。

供电系统:双电源再加自备电源。

进户门要甲级防火门。

消防电梯一般在3台以上。

住宅电梯要用高速电梯,电梯分层设计,如1到15层一台电梯,
如16到30层一台电梯,电梯垂直爬升的耗能及运转成本也大,超高层建筑的结构寿命一般在100年以上(一般高层结构寿命为50年),而其内部的许多设备系统寿命仅为十几年,维修、更换的难度很大,成本过高。

对消防、防震、防风的指标要求很高,对例如外墙铝合金窗、玻璃等建筑材料的选择格外严格,同时由于高处的湿度、风力影响,对建筑结构构造方面也有特殊要求,由于这些特殊要求和设计,使整个建筑成本约增加1/4左右。

相对高层住宅而言,超高层住宅设计复杂,对项目设计及管理水平要求严格,因此设计、工程顾问及监理费用会增加;
超高层建筑的消防设计应立足于建筑内部的消防系统建设,火灾探测器的布置标准较高,一般建筑的感烟探测器保护面积一般为60平方米,保护半径为5.8米,但对于超高层建筑,消防主管部门往往要求提高标准,例如要求保护面积为40~50平方米,保护半径从严掌握,超高层中凡超过5平方米的房间均应设探测器,即使卫生间也不例外。

由于层数多,单体建筑面积大,因此人防面积也同比例增大,成本也增大。

超高层住宅建筑后期维护费用较高,成本的增加势必使得开发物业销售价格上。

超高层建筑增加的成本:。
