高压验电器、验电器种类
验电器的分类
7防雨固定式验电器 检测高压交流线路和设备上是否有工频电压。 声光报警，双重显示，确保工作安全。 使用和维护 在使用前必须进行自检，方法是用手指按动自检按钮。指示灯应有间 断闪光，它散发出间断报警声。说明该仪器正常。 进行10KV以上验电作业时，必须执行《电业安全工作规程》工作人员 戴绝缘手套、穿绝缘鞋并保证对带电设备的安全距离。 工作人员在使用时，要手握绝缘杆最下边部分，以确保绝缘杆的有效 长度，并根据《电业安全工作规程》的规定，先在有电设施上进行检验， 验证验电器确实性能完好，方能使用。 验电器应定期做绝缘耐压试验、启动试验。潮湿地方三个月，干燥地 方半年。如发现该产品不可靠应停止使用。 雨天、雾天不得使用。 验电器应存放在干燥、通风无腐蚀气体的场所。
验电器的分类
1棒式验电器 2高压声光验电器 3声光验电器4高压声光验电器 5高压验电棒 6语言交流验电器 7交流高压声光验电器 8防雨伸缩验电器 9防雨固定式验电器 10核相器介绍
1棒式验电器 使用前根据被验电设备的额定电压选用合适电压等级的合格验电器。 验电器使用前必须进行自检：方法是用手指按动自检按钮，指示灯 有间断闪光，同时发出间断报警声，说明该仪器正常。 进行10kV以上验电作业时，必须按《电业安全工作规程》执行， 工作人员戴绝缘手套，穿绝缘靴，并保证带电设备的安全距离。 验电时，工作人员手握电器护环以下的握柄部分，并根据《电业 安全工作规程》的规定，先在有电设施上进行检验，验证验电器确实性 能完好，方能使用，雨天浓雾天不得使用该仪器。 定期实验：为了保障人身和设备的安全，根据《电业安全工作规 程》规定，验电器应定期作绝缘耐压实验、启动实验，潮湿的地方三个 月，干燥的地方半年，如有导常，应停止使用。 携带与保管： 1）避免跌落、挤压、强烈冲击、振动，不要用腐蚀 性化学溶剂和洗涤等溶液擦洗。 2）不要放在露天烈日下曝晒，经常保 持清洁，存放干燥处。 3）该验电器（指示器）使用SR44按钮和电池 （1.5伏）4节，当按动自检? 开关时如指示器强度弱（包括异常）应及 时更换电池
【维修电工基本技能2】常用电工工具的使用
一字型螺钉旋具
十字型螺钉旋具
（1）大螺钉旋具的使用 大螺钉旋具一般用来紧固较大的螺钉。
（2）小螺钉旋具的使用 小螺钉旋具一般用来紧固电气装置接线 桩头上的小螺钉。
旋具、钢丝钳、尖嘴钳
◇ 电工不可使用金属杆直通的旋具，否则容易造成触电事故。 ◇ 使用旋具紧固和拆卸带电的螺钉时，手不得触及旋具的金属杆， 以免发生触电事故。 ◇ 为了避免旋具的金属杆触及邻近带电体，应在金属杆上套上绝 缘套管。 ◇ 使用较长的旋具时，可用右手压紧并旋转手柄，左手握住旋具 中间部分，以使旋具刀口不致滑脱。此时，左手不得放在螺钉的周围， 以免旋具刀口滑出时将手划伤。
旋具、钢丝钳、尖嘴钳
四、尖嘴钳
尖嘴钳的头部尖细，适用于在狭小的空间操作。钳柄有铁柄 和绝缘柄两种，绝缘柄的耐压为500V，主要用于切断细小的导 线、金属丝；夹持小螺钉、垫圈及导线等元件；还能将导线端 头弯曲成所需的各种形状。
03
断线钳、剥线钳、电工刀
◎断线钳 ◎剥线钳 ◎电工刀
断线钳、剥线钳、电工刀
错误握法
正确握法
验电器
当用电笔测带电体时，电流经带电体、电笔、人体、地形 成回路，只要带电体与大地之间的电位差超过60Ｖ，电笔中的 氖泡就发光。低压验电笔测试范围为60～500Ｖ。
验电器
2．高压验电器 高压验电器又称高压测电器，10kV高压验电器由金 属钩、氖管、氖管窗、固紧螺钉、护环和握柄组成。
七、电工刀
电工刀是用来剖削电线线头、切割木台缺口、削制木榫的专 用工具。使用时，应将刀口朝外剖。剖削导线绝缘层时，应使 刀面与导线呈较小的锐角，以免割伤导线。

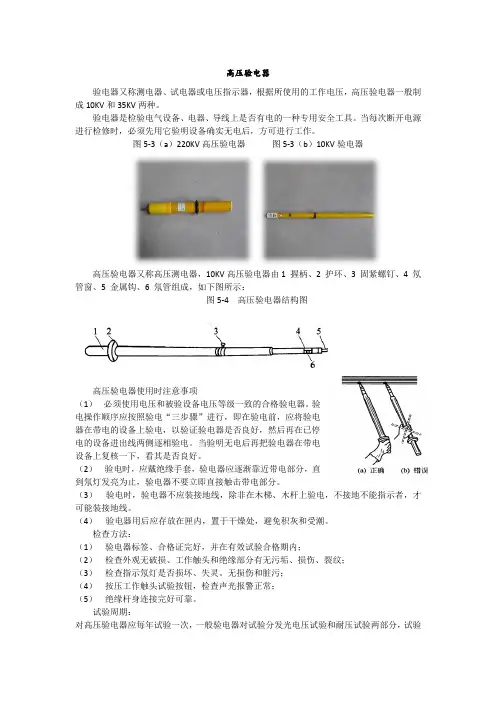

高压验电器
高压验电器验电器又称测电器、试电器或电压指示器，根据所使用的工作电压，高压验电器一般制成10KV和35KV两种。
验电器是检验电气设备、电器、导线上是否有电的一种专用安全工具。
当每次断开电源进行检修时，必须先用它验明设备确实无电后，方可进行工作。
图5-3（a）220KV高压验电器图5-3（b）10KV验电器高压验电器又称高压测电器，10KV高压验电器由1 握柄、2 护环、3 固紧螺钉、4 氖管窗、5 金属钩、6 氖管组成，如下图所示：图5-4高压验电器结构图高压验电器使用时注意事项（1）必须使用电压和被验设备电压等级一致的合格验电器。
验电操作顺序应按照验电“三步骤”进行，即在验电前，应将验电器在带电的设备上验电，以验证验电器是否良好，然后再在已停电的设备进出线两侧逐相验电。
当验明无电后再把验电器在带电设备上复核一下，看其是否良好。
（2）验电时，应戴绝缘手套，验电器应逐渐靠近带电部分，直到氖灯发亮为止，验电器不要立即直接触击带电部分。
（3）验电时，验电器不应装接地线，除非在木梯、木杆上验电，不接地不能指示者，才可能装接地线。
（4）验电器用后应存放在匣内，置于干燥处，避免积灰和受潮。
检查方法：（1）验电器标签、合格证完好，并在有效试验合格期内；（2）检查外观无破损、工作触头和绝缘部分有无污垢、损伤、裂纹；（3）检查指示氖灯是否损坏、失灵。
无损伤和脏污；（4）按压工作触头试验按钮，检查声光报警正常；（5）绝缘杆身连接完好可靠。
试验周期：对高压验电器应每年试验一次，一般验电器对试验分发光电压试验和耐压试验两部分，试验标准见下表所示。
验电器的功能与使用
验电器的功能与使用
一、验电器的种类和功能特点
验电器是电工工作中常使用的检测仪表之一，是用于检测导线和电气设备是否带电的检测工具。
在电工操作中，验电器分为高压验电器和低压验电器两种。
1高压验电器
下图为高压验电器，高压验电器多用于检测500V以上的高压。
可以分为接触式高压验电器和非接触式高压验电器。
接触式高压验电器由手柄、金属感应探头、指示灯等构成；非接触式高压验电器由手柄、感应测试端、开关按钮、指示灯或扬声器等构成。
2低压验电器
低压验电器多用于检测12-500V的低压，如下图所示，低压验电器可分为低压氖管验电器与低压电子验电器。
低压氖管验电器由金属探头、电阻、氖管、尾部金属部分以及弹簧等构成；低压电子验电器由金属探头、指示灯、显示屏、按钮等构成。
二、验电器的使用规范
验电器在使用时要严格遵守操作规范，否则极易引起触电事故。
1高压验电器的使用规范
如下图所示，高压验电器的手柄长度不够时，可以使用绝缘物体延长手柄，应当用佩戴绝缘手套的手去握住高压验电器的手柄，不能将手越过护环，再将高压验电器的金属探头接触待测高压线缆，或使用感应部位靠近高压线缆，高压验电器上的蜂鸣器发出报警声，证明该高压线缆正常。
2低压验电器的使用规范
使用低压氖管验电器时，用一只手握住验电器，食指按住尾部的金属部分，将其插入220V电源插座的相线孔中，若电源插座带电，低压氖管验电器中的氖管发光。
使用低压电子验电器时，按住“直测按钮”，将验电器插入相线孔时，低压电子验电器的显示屏上即会显示出测量的电压，指示灯亮。
当插入零线孔时，低压电子验电器的显示屏上无电压显示，指示灯不亮。
下图为低压验电器的使用规范。
电工基本操作技能
1. 电工基本操作技能编码：1.01常用工具的使用与维护一、目的与目标掌握电工常用工具的使用与维护方法。
二、技能实践与操作步骤1．验电笔验电笔又叫验电器，分为高压和低压验电器。
(1) 低压验电器有笔式、旋具式、数显式等。
使用时用手指触及笔尾金属体，将笔尖触及带电体，并将氖管朝向自己。
(2) 高压验电器由金属钩、氖管、绝缘棒、护环和握柄等组成。
使用时，应戴绝缘手套，右手握住验电器的握柄(切勿超过护环部分)，最好站在绝缘垫上，并与带电体保持足够的安全距离。
2．螺钉旋具俗称螺丝刀或启子。
它是一种紧固和拆卸螺钉的工具。
3．电工钢丝钳是一种夹持和剪切工具。
刃口可剪切导线，侧口可剪切钢丝。
4．尖嘴钳其头部尖细，适用于在狭小的空间夹持较小的螺钉、垫圈、导线及将导线弯成一定的圆弧等。
5．剥线钳是剥除导线端头绝缘层的工具。
6．电工刀是用来剖削导线绝缘层的工具，其背部可刮除导线表面的氧化层。
7．活扳手用来紧固或松开螺母的工具。
8．电工防护用具（1）安全带是登高超过2.5m时必须使用的安全防护用品。
（2）绝缘手套;、绝缘靴用于具有触电危险的场合时穿戴。
（3）绝缘垫用作脚垫来进行高压操作，防止出现触电事故。
（4）绝缘拉杆主要用于拉开或闭合高压隔离开关、跌落式熔断器等。
9．专用工具（1）断线钳专门用于剪切较粗的金属丝、电线、电缆等。
（2）喷灯用于大截面导线连接处的加固搪锡熔接、母线弯曲成型等。
（3）紧线钳是架空线路施工中用作拉紧导线或钢丝的专用工具。
（4）登高工具进行架空线施工和高处作业的专用工具。
包括踏板、脚扣、梯子等。
（5）压接钳是制作大截面导线接线鼻子的压接工具。
有手动压接钳、液压压接钳等。
编码:1.02使用万用表一、目的与目标(1).了解万用表的性能。
(2).了解万用表量程的选择方法。
(3).正确使用万用表测量直流电流、直流电压、交流电压、电阻等二、技能实践与操作步骤1. 指针式万用表图1-1 MF-30型万用表面板示意图图1-2 DT-830型数字式万用表面板示意图(1).水平放置。
常用基本电工工具及仪器仪表
常用基本电工工具及仪器仪表电工在安装和维修各种供配电电路、电气设备时，都离不开各种电工工具。
常用的电工工具种类繁多，用途广泛，下面将逐一介绍。
一验电器为能直观地确定电器设备、线路是否带电，使用验电器是一种及方便又简单的方法。
验电器是一种电工常用的工具。
验电器分低压验电器和高压验电器。
1.1、低压验电器低压验电器又称测电笔（简称电笔），检测范围为60～500V，有钢笔式和螺丝刀式两种。
验电笔只能在380V以下的电压系统和设备上使用。
笔式低压验电器由笔尖（工作触头）、电阻、氖管、弹簧和笔身等组成。
如图1—1所示图1-1低压验电器（a）笔式低压验电器（b）螺丝刀式低压验电器低压验电器使用时，必须按照图1-2所示的正确方法握笔。
以手指触及笔尾的金属体，使氖管小窗背光朝向自己。
当用电笔测试带电体时，电流经电体、电笔、人体到大地形成通电回路，只要带电体与大地之间电位差超过60V时，电笔中的氖管就发光。
图1-2低压验电器握法（a）笔式握法；（b）螺丝刀法低压验电器可作下列用途的测试：①区别电压的高低测试时可根据氖管发光的强弱来估计电压的高低。
②区别相线与零线在交流电路中，当验电器触及导线时氖管发亮的即是相线，正常的情况下，零线是不发光的。
③区别直流电和交流电交流电通过验电笔时，氖管的两个极同时发亮，直流电通过验电笔时，氖管的两个极只有一个发亮。
④识别相线碰壳用验电笔触及电机、变压器等电气设备外壳，若氖管发亮，说明该设备相线有碰壳现象。
如果壳体有良好的接地装置，氖管是不会发光的。
⑤识别相线接地用验电笔触及三相三线制星形接法的交流电时，有两根比通常稍亮，而另一根亮度较暗，则较暗的相线有接地现象，但还不太严重。
如果两根很亮，而另一根不亮，则这一相有接地现象。
在三相四线制电路中，当单相接地后，中线用验电笔测量时，也会发亮。
低压验电器的使用方法和注意事项：(1)测试带电体前，一定先要测试已知有电的电源，以检查电笔中的氖泡能否正常发光。
验电器
c、直流电的正、负极的区别。将测电笔接在直 流电路中测试，氖泡发亮的那一极就是负极， 不发亮的一极是正极。
d、电压高低的区别。一直自己经常使用的验 电笔，可以根据奶罐发亮的强弱来估计电压的 大约数值。因为在验电笔的使用电压内，电压 越高，氖管越亮。
e、相线碰壳：用验电笔触及电气设备的外壳， 若发亮，则是相线与壳体相接触（或绝缘不 良），说明该设备有漏电现象，如果在壳体上 有良好的接地装置，氖灯不会发亮。
• 如何使用测电笔： （1）在测试电器和线路是否带电前应该先在有电 的地方试一下，看看测电笔是不是完好，以防判 断失误而触电。 （2）握笔时，用手指按住测电笔的尾部，其余手 指握住笔身即可。 （3）测电时，笔尖触到测试体上，手接触测电笔 的尾部。如果测试体带电，则测电笔的氖管会发 光；若氖管不发光，则说明测试体不带电。 （4）测电笔的绝缘电阻小于1兆欧的不能使用。
直接供电给用户的线路称为配电线路
高压电：是指配电线路交流电压在1000V以 上或直流电压在1500V以上的电接户线。 低压电：是指配电线路交流电压在1000V以 下或直流电压在1500V以下。
1000伏以下叫低压电一般分为380V 220V 110V 再低一般没有交流电 1000伏及以上的叫高压电一般分为10kV、35kV、66kV 110kV 220kV、 500kV、750kV、1000kV
3、低压验电器
（1）分类
钢笔式 螺钉旋具
• （2） 结构
• 维修电工使用的低压验电笔又称测电笔(简称电 笔)。电笔有钢笔式和螺钉旋具式两种, 它们由氖管、 电阻、 弹簧和笔身等组成, 如图所示。
(a) 螺钉旋具式低压测电笔； (b) 钢笔式低压测电笔
（3）适用范围
只能在380V以及一下的电压系统和设 备上适用，当用验电笔的笔尖接触低压 带电设备时，氖灯及发出红光。
验电笔 、万用表、电烙铁、剥线钳的相关知识
②高压验电笔
注意：使用时，必须带上符合要 求的绝缘手套，特别注意手 握部位不得超过护环，雨天 不可在户外测验。不可一个 人单独测验，身旁要有人监 护。
图 高压验电器使用方法
图 10KV高压验电器
万用表
万用表工作原理： 利用电磁定律、 欧姆定律、模数 转换原理等，实 现对电参数的测 量与显示。
分类： （1）模拟万用表 （2）数字万用表
电烙铁
电烙铁工作原理：在接通 电源后，电流使电阻发 热，并通过传热筒加热 烙铁头，达到焊接温度 后进行工作。
分类： （1）外热式电烙铁 （2）内热式电烙铁 （3）恒温电烙铁 （4）吸锡电烙铁
图1 外热式电烙铁外形结构图
图2 恒温电烙铁外形和内部结构图
图3 内热式电烙铁外形结构图
验电笔
功能：是检验导线和电气设备是否带电的一种电工 常用工具。
分类：分低压验电器和高压验电器两种。
①低压验电笔
又称测电笔，简称电笔，有钢笔式 或螺丝刀式两种。
图 低压验电器
低压验电笔的使用Байду номын сангаас法
功能：是用来对地电压500V及以下的低压电器设备 和线路是否有电的专用工具。此外，还有
（1）区别相线与中性线 （2）区别电压的高低 （3）判别同相与异向 （4）识别相线碰壳 （5) 识别相线接地 （6）判断用电事故 （7）判断设备漏电
图4 吸锡电烙铁外形图
电烙铁的焊接工艺：1.电烙铁通电加热；2. 烙铁头除 锈上锡；3.上锡烙铁头、焊锡、被焊物体三位一点，
推进焊锡进行焊接。
除锈网
镊子
电烙铁
烙铁架
焊锡
松香
剥线钳
功能：用于剥落小直径导线绝缘层的专用工具。 注意：不允许用小咬口剥大直径导线，以免咬伤导线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
•
• •
【验电器的技术参数】
• • • • • • • • • • • • • 技术参数 （1）6KV高压验电器 有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度： 40mm （2）10KV高压验电器 有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度： 40mm （3）35KV高压验电器 有效绝缘长度：1870mm 手柄长度：120mm 节数：5 护环直径：57mm 接触电极长度： 50mm （4）110KV高压验电器 适用电压等级：110KV 回态长度60cm 伸态长度200cm （5）220KV高压验电器 适用电压等级：220KV 回态长度80cm 伸态长度300cm （6）500KV高压验电器 适用电压等级：500KV 回态长度160cm 伸态长度720cm[1]
【验电器特点】
• 通过检测流过验电器对地杂散电容中的电流，检验设备、 线路是否带电的装置。本品各部分的联接牢固、可靠、 指示器密封完好，表面光滑、平整、指示器上的标志完 整。绝缘杆表面清洁、光滑。 • 携带方便、验电灵敏度高、不受强电场干扰、具备全电 路自检功能、待机时间长等特点。
【验电器适用范围】
• 客定频率：50HZ • 电压等级：6KV、10KV、35KV、110KV、220KV、 330KV、500KV交流电压，作直接接触式验电用。 • 启动电压：高压电极由金属球体构成，在1m的空间范 围内不应放置其他物体，将验电器的接触电极 • 与一极接地的交流电压的高压电极相接触，逐渐升高高 压电极的电压，当验电器发出“电压存在”信号， • 如“声光”指示时，记录此时的起动电压，如该电压在 （0.15～0.4）倍额定电压之间，则认为通过。
---李亚慈
【高压验电器介绍】
• • 高压验电器，英文名称：High-pressure electroscope。由电子集成电路制成的 声光批示 ，性能稳定、可靠。具有全电路自检功能和抗干扰性强等特点。 高压验电器适用于 220V-500V 、6KV 、10KV 、35KV 、110KV 、220KV 、 500KV 交流输配电线路和设备的验电，无论是白天或夜晚、室内变电所站或室外 架空线上，都能正确、可靠地为您服务，是电力系统和工矿企业电气部门必备的 安全用具。 高压验电器由电子集成电路制成的声光批示 ， 性能稳定、可靠。具有全电路自检 功能和抗干扰性强等特点。 高压验电器适用于 220V-500V 、6KV 、10KV 、35KV 、110KV 、220KV 、 500KV 交流输配电线路和设备的验电，无论是白天或夜晚、室内变电所站或室外 架空线上，都能正确、可靠地为您服务，是电力系统和工矿企业电气部门必备的 安全用具。 技术参数：启动电压10kV-1.5-4.0 35kV-5.25-14 110kV-16.5-44.0 220kV33.0-88.0 500kV-75-200。 分类按照适用电压等级可分为：0.1-10KV验电器、6KV、10KV验电器、35KV、 66KV验电器、110KV、220KV验电器、
