塔式起重机

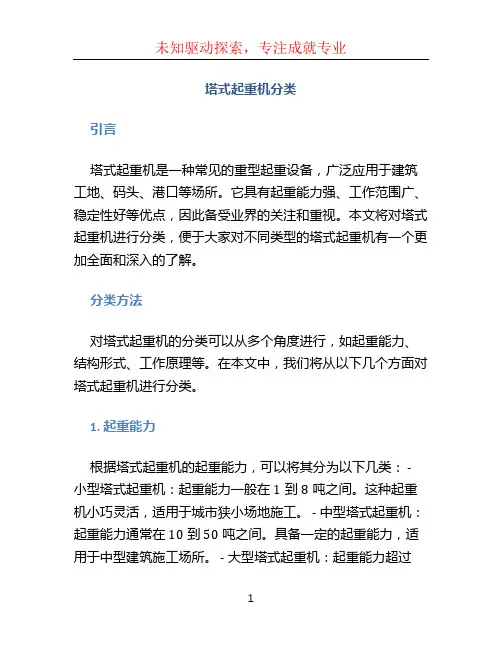

塔式起重机分类
塔式起重机分类引言塔式起重机是一种常见的重型起重设备，广泛应用于建筑工地、码头、港口等场所。
它具有起重能力强、工作范围广、稳定性好等优点，因此备受业界的关注和重视。
本文将对塔式起重机进行分类，便于大家对不同类型的塔式起重机有一个更加全面和深入的了解。
分类方法对塔式起重机的分类可以从多个角度进行，如起重能力、结构形式、工作原理等。
在本文中，我们将从以下几个方面对塔式起重机进行分类。
1. 起重能力根据塔式起重机的起重能力，可以将其分为以下几类： - 小型塔式起重机：起重能力一般在1到8吨之间。
这种起重机小巧灵活，适用于城市狭小场地施工。
- 中型塔式起重机：起重能力通常在10到50吨之间。
具备一定的起重能力，适用于中型建筑施工场所。
- 大型塔式起重机：起重能力超过50吨，甚至可达数百吨。
这类起重机适用于大型建筑工程、码头等场所，能够处理大规模的物料。
2. 结构形式根据塔式起重机的结构形式，可以将其分为以下几类： -自平衡式塔式起重机：采用平衡臂和对重的结构，能够自动平衡吊臂的倾斜。
这种起重机具有稳定性好、施工效率高的优势。
- 铰接式塔式起重机：吊臂和塔架之间通过铰链连接，能够实现吊臂的折叠和展开。
这种起重机适用于空间有限的施工场所，可有效减少设备占地面积。
- 固定式塔式起重机：吊臂和塔架构成一整体，不能进行折叠和展开。
这种起重机适用于工地较大、场地宽敞的施工。
3. 工作原理根据塔式起重机的工作原理，可以将其分为以下几类： -全回转式塔式起重机：底座上设置回转机构，可以实现360度的旋转。
这种起重机适用于工作范围广、对旋转度要求较高的场所。
- 摆臂式塔式起重机：吊臂通过摆臂装置实现左右方向的旋转。
这种起重机适用于特殊工程和狭小场地的施工。
- 单臂式塔式起重机：只有一个吊臂，具有结构简单、操作方便的特点。
这种起重机适用于小型施工场所。
总结本文对塔式起重机进行了分类，从起重能力、结构形式和工作原理等多个角度进行了分析和总结。

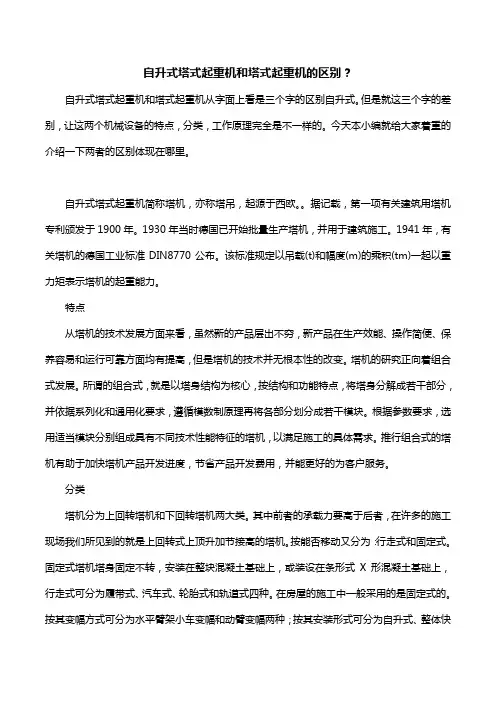

自升式塔式起重机和塔式起重机的区别？
自升式塔式起重机和塔式起重机的区别？自升式塔式起重机和塔式起重机从字面上看是三个字的区别自升式。
但是就这三个字的差别，让这两个机械设备的特点，分类，工作原理完全是不一样的。
今天本小编就给大家着重的介绍一下两者的区别体现在哪里。
自升式塔式起重机简称塔机，亦称塔吊，起源于西欧。
据记载，第一项有关建筑用塔机专利颁发于1900年。
1930年当时德国已开始批量生产塔机，并用于建筑施工。
1941年，有关塔机的德国工业标准DIN8770公布。
该标准规定以吊载(t)和幅度(m)的乘积(tm)一起以重力矩表示塔机的起重能力。
特点从塔机的技术发展方面来看，虽然新的产品层出不穷，新产品在生产效能、操作简便、保养容易和运行可靠方面均有提高，但是塔机的技术并无根本性的改变。
塔机的研究正向着组合式发展。
所谓的组合式，就是以塔身结构为核心，按结构和功能特点，将塔身分解成若干部分，并依据系列化和通用化要求，遵循模数制原理再将各部分划分成若干模块。
根据参数要求，选用适当模块分别组成具有不同技术性能特征的塔机，以满足施工的具体需求。
推行组合式的塔机有助于加快塔机产品开发进度，节省产品开发费用，并能更好的为客户服务。
分类塔机分为上回转塔机和下回转塔机两大类。
其中前者的承载力要高于后者，在许多的施工现场我们所见到的就是上回转式上顶升加节接高的塔机。
按能否移动又分为：行走式和固定式。
固定式塔机塔身固定不转，安装在整块混凝土基础上，或装设在条形式X形混凝土基础上，行走式可分为履带式、汽车式、轮胎式和轨道式四种。
在房屋的施工中一般采用的是固定式的。
按其变幅方式可分为水平臂架小车变幅和动臂变幅两种；按其安装形式可分为自升式、整体快速拆装和拼装式三种。
应用最广的是下回转、快速拆装、轨道式塔式起重机和能够一机四用（轨道式、固定式、附着式和内爬式）的自升塔式起重机。
设备特点塔式起重机的动臂形式分水平式和压杆式两种。
动臂为水平式时，载重小车沿水平动臂运行变幅，变幅运动平衡，其动臂较长，但动臂自重较大。
塔式起重机的主要结构,机构的名称及作用
塔式起重机的主要结构,机构的名称及作用
塔式起重机的主要结构包括基础、塔身、蓝叉、平衡臂和起重机构。
1. 基础: 塔式起重机的基础是安装在地面上的框架结构，用于支撑整个起重机的重量以及承受起重机的工作转矩。
2. 塔身: 塔身是塔式起重机的主立柱，通常采用钢结构。
塔身的高度可以根据需要进行调节，并且可以拆卸和重新组装以适应不同的工地情况。
3. 蓝叉: 蓝叉是连接塔身和平衡臂的横梁结构，起到支撑平衡臂以及承载起重机行走机构和起重机构的重量。
4. 平衡臂: 平衡臂是塔式起重机的悬臂部分，通常由一根或多根臂杆组成。
平衡臂的长度决定了起重机的工作半径，采用可变长度来满足不同的起重需求。
5. 起重机构: 起重机构是塔式起重机的核心部分，主要由升降机构、回转机构和变幅机构组成。
- 升降机构：负责起重机的升降操作，通常由绞盘、钢丝绳和吊钩组成。
- 回转机构：负责起重机的回转操作，通常由回转机构电机和齿轮传动装置组成。
- 变幅机构：负责起重机的变幅操作，通常由变幅机构电机和变幅齿轮传动装置组成。
塔式起重机概述
（一）塔机的组成；由金属结构、工作机构、电气系统和安全装置等组成。
金属结构，由起重臂、平衡臂、塔帽、回转总成、顶升套架、塔身、底架和附着装置等。
工作机构；包括起升、行走、变幅、回转、液压顶升等。
电气系统；由驱动、控制等电气装置组成。
安全装置；包括起重量限止器、起重力矩限止器、起升高度限位器、幅度限位器、回转限位器、小车断绳保护装置、钢丝绳防脱装置、报警装置、风速仪等。
塔式起重机的优点；
1、工作高度高，有效起升高度大，特别有利于分层、分段安装作业，能满足建筑物垂直运输的全高度。
2、塔式起重机的起重臂较长，其水平覆盖面广（工作幅度大）。
3、塔式起重机有多种工作速度，多种作业性能，生产效率高。
4、塔式起重机的驾驶室一般设在与起重臂同等高度的位置，司机视野开阔。
5、塔式起重机的结构较为简单，维修保养方便。
2、塔式起重机的分类
塔式起重机的分类有多种，基本上可按架设方式、变幅方式、旋转部位和行走方式区分。
按变幅方式；塔机主要有小车变幅式和动臂式变幅式二种。
按臂架支承形式小车变幅式塔机又可分为平头式塔机，和非平头式塔机。目前咱们巴州地区使用的这二种都有。
3、平头式塔机
平头式塔机最大的特点是；无塔帽和臂架拉杆。由于臂架采用无拉杆式，此种设计形式很大程度上方便了空中变臂和拆臂。避免了空中安装拆除拉杆的复杂性及危险性。
4、按回转方式
塔机又可分为上回转式和下回转式塔机。
上回转式塔机将回转总成、平衡重、工作机构均设置在上端。工作时只有起重臂、塔帽、平衡臂一同回转。优点是；能够附着，达到较高的工作高度。由于塔身不回转，可简化塔身下部结构，顶升加节方便。
下回转塔式起重机是将回转总成、平衡重（配重）、工作机构等均设在了下端，其优点是；塔身所受弯矩较少，重心低，稳定性好，安装维修方便。缺点是；对回转支承要求高，使用高度受到限止，驾驶室一般设在下回转台上，操作视线不开阔。
塔式起重机
04 案例分析
04 案例分析
案例一
2016年2月20日，咸宁市一工地塔 吊突然垮塌，起重臂被摔断，塔身多处 焊接点松脱,部分标准节断裂，塔吊操作 室已被挤瘪，塔吊司机被困受伤。由于 事发时塔吊下方空旷，幸未造成人员伤亡。
事故原因分析： 1. 塔吊老化，多处地方生锈 2. 未装限位器 3. 塔吊所属公司和工地的负责人安全意识薄弱
03 塔式启动安全管理
塔式起重机安全检查-周期检查
周期检查包括目测检查（一般不需要拆卸）和功能测试。 周期检查应由有足够能力的 人（如有经验的技师― 因职业经历和经验在塔机领域具有丰富的知识并受过专业训练的 人员）执行。 周期检查时除日常检查内容外还应包括以下内容：
每月检查
润滑及液压装置：油位、漏油、渗油 吊钩及防脱装置：变形、裂纹、磨损 钢丝绳：无磨损、断裂隐患 结合及连接处：目测检查锈蚀情况 连接螺栓：是否松动、有裂纹 销轴定位情况，尤其是臂架连接销轴
➢ 核实塔机的标志和标牌。 ➢ 核实使用说明书没有丢失。 ➢ 核实保养记录。 ➢ 核实部件、设备及钢结构。将塔机上
安装的零部件与技术文件所列明细进 行对比。
➢ 根据设备表象判断老化状况： ➢ 额定载荷状态下的功能测试及运转情
况： ➢ 金属结构：焊缝，尤其注意可疑的表
面油漆龟裂； 锈蚀； 残余变形裂缝 ➢ 基础与附着
塔式起重机安全检查-特殊检查
特殊检查应由有能力的人员（有经验的技师或专业工程师）按其应有的状态进行确认 发生以下情况后应进行特殊检查： 不可预见的环境，如： ➢ 极端天气状况（暴风雨等） ➢ 7 度裂度及以上地震 ➢ 超载、碰撞或基础被扰动 塔机调整改造后，如： 增加额定能力、更换机构、改变控制位置、更换供电、改变承载结构设计、在承载结 构上进行焊接、控制系统改造或改变与利用等级和载荷谱有关的使用条件。

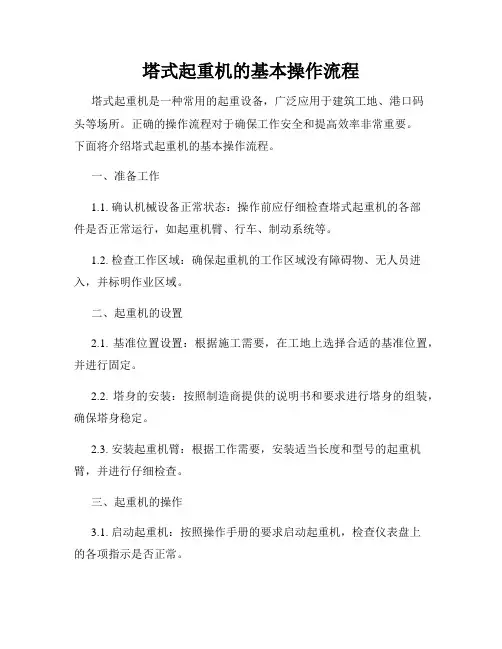

塔式起重机的基本操作流程
塔式起重机的基本操作流程塔式起重机是一种常用的起重设备，广泛应用于建筑工地、港口码头等场所。
正确的操作流程对于确保工作安全和提高效率非常重要。
下面将介绍塔式起重机的基本操作流程。
一、准备工作1.1. 确认机械设备正常状态：操作前应仔细检查塔式起重机的各部件是否正常运行，如起重机臂、行车、制动系统等。
1.2. 检查工作区域：确保起重机的工作区域没有障碍物、无人员进入，并标明作业区域。
二、起重机的设置2.1. 基准位置设置：根据施工需要，在工地上选择合适的基准位置，并进行固定。
2.2. 塔身的安装：按照制造商提供的说明书和要求进行塔身的组装，确保塔身稳定。
2.3. 安装起重机臂：根据工作需要，安装适当长度和型号的起重机臂，并进行仔细检查。
三、起重机的操作3.1. 启动起重机：按照操作手册的要求启动起重机，检查仪表盘上的各项指示是否正常。
3.2. 起重机的移动：根据工程需要，通过操作控制杆或者按钮来实现塔式起重机的前后、左右、上下的移动。
操作时要保持平稳，注意观察周围情况。
3.3. 起重物的吊取和放置：使用起重机吊具，将起重物吊取到指定位置，并根据需要将其放置到合适的位置，确保吊物的平稳和安全。
3.4. 协同操作：如有需要，与地面操作人员、信号员、驾驶员等进行有效的沟通和协作，确保起重作业的安全进行。
四、起重机的维护4.1. 日常检查：定期检查塔式起重机的润滑油、制动器、钢丝绳、传感器等关键部位，及时发现并处理潜在故障。
4.2. 清洁维护：定期对塔式起重机的外观和内部进行清洁，并确保各部件的光洁度。
4.3. 保养和维修：根据操作手册和制造商的建议，进行定期保养和维修，以延长起重机的使用寿命并保持其良好的工作状态。
五、操作安全注意事项5.1. 操作人员必须经过专业培训，并持有相关的上岗证书。
5.2. 在作业过程中，严禁超载、超速、超限等危险行为。
5.3. 严格遵守操作规程，注意观察周围环境，防止起重机与其他设备或物体发生碰撞。
塔式起重机分类标准
塔式起重机分类标准
塔式起重机是一种常见的建筑工地和工业场所使用的起重设备，根据其结构和功能的不同，可以分为以下几类：
一、按结构形式分类
1. 固定式塔式起重机：固定式塔式起重机是指安装在建筑物或者其他固定结构上的塔式起重机，其结构牢固，稳定性好，适用于高层建筑和大型工程的起重作业。
2. 移动式塔式起重机：移动式塔式起重机是指具有可移动性的塔式起重机，可以在不同的工地之间进行快速转移，适用于建筑工地和工业场所的起重作业。
3. 自升式塔式起重机：自升式塔式起重机是指可以自行升降的塔式起重机，其结构简单，操作方便，适用于小型建筑工地和工业场所的起重作业。
二、按功能分类
1. 平头塔式起重机：平头塔式起重机是指具有平头的塔式起重机，适用于吊装重量较小的物品，如钢筋、混凝土等。
2. 尖头塔式起重机：尖头塔式起重机是指具有尖头的塔式起重机，适用于吊装重量较大的物品，如钢梁、大型机器设备等。
3. 多功能塔式起重机：多功能塔式起重机是指具有多种功能的塔式起重机，可以进行吊装、装卸、搬运等多种作业，适用于大型建筑工地和工业场所的起重作业。
总之，塔式起重机的分类标准主要包括结构形式和功能两个方面，不同的塔式起重机适用于不同的起重作业场景，选择合适的塔式起重机可以提高工作效率和安全性。
