电子顺磁共振
电子顺磁共振谱ESR
谱图解析方法
直接解析法
数据库比对法
通过观察谱线的位置、形状和强度， 结合已知的物质性质和结构信息，直 接解析出被测物质的磁性参数和结构 特征。
将实验谱图与已知的ESR谱图数据库 进行比对，通过相似度匹配来确定被 测物质的类型和结构。
计算机模拟法
利用计算机模拟ESR谱图，通过比较 模拟结果与实验谱图，可以更准确地 解析出被测物质的磁性参数和结构特 征。
应用领域拓展
随着ESR技术的不断发展，其应用领域也在不断拓展，从最初的自由 基研究逐渐拓展到生物医学、环境科学、能源科学等多个领域。
ESR技术面临的挑战
样品制备难度大
由于ESR对样品的纯度和均匀度 要求较高，因此样品制备难度较 大，需要较高的实验技巧和经验。
谱图解析难度高
由于ESR谱图较为复杂，不同组分 的信号容易相互干扰，因此谱图解 析难度较高，需要较高的专业知识 和技术水平。
电子顺磁共振谱（ESR
目录
CONTENTS
• 电子顺磁共振谱（ESR）概述 • ESR实验技术 • ESR谱图解析 • ESR在科学研究中的应用 • ESR技术展望与挑战
01 电子顺磁共振谱（ESR）概述
CHAPTER
ESR定义与原理
定义
电子顺磁共振谱（ESR）是一种研究物质中未成对电子的共振谱技术，通过测量物质在磁场中的电子磁矩变化来 获取物质内部结构和电子状态信息。
选择合适的微波频率，以 避免信号损失和干扰，提 高分辨率。
功率与时间
调整微波功率和曝光时间， 以获得最佳的信号强度和 信噪比。
实验数据处理与分析
数据预处理
对采集到的数据进行滤波、去噪等处理，以提高 信噪比。
参数拟合
电子行业电子顺磁共振
电子行业电子顺磁共振什么是电子顺磁共振(EPR)电子顺磁共振(EPR)，也被称为电子自旋共振，是一种重要的分析技术，广泛应用于电子行业。
它基于电子自旋与外加磁场之间的相互作用原理，用于研究物质中未成对电子的状态和环境。
EPR技术在电子行业中有着不可或缺的作用，可以用于研究材料的性质、电子结构以及电子之间的相互作用等方面。
EPR技术在电子行业中的应用1. 材料研究EPR技术在电子材料研究中有广泛的应用。
通过对材料中未成对电子的共振吸收谱进行分析，可以得到关于电子态密度、电子磁矩、自旋-晶格相互作用等物理性质的信息。
这对于电子行业中新材料的设计与开发非常重要。
例如，在磁存储材料的研究中，EPR技术可以用来研究材料中电子自旋的变化，从而改善材料的磁性能。
2. 电子器件设计EPR技术也可以应用于电子器件的设计与制造中。
通过研究电子自旋的行为和相互作用，可以对器件的电子结构进行分析，进而优化器件的性能。
例如，在半导体器件中，通过EPR技术可以研究载流子的自旋，从而提高器件的导电性能和稳定性。
3. 电子结构研究EPR技术在研究电子结构时也起到了重要的作用。
通过测量电子自旋共振信号的强度和形状，可以推断材料中未成对电子的结构信息。
这对于了解材料中电子的分布和行为有着重要意义。
例如，在太阳能电池材料的研究中，EPR技术可以用来研究材料中不同能级的电子结构，从而提高太阳能电池的效率和稳定性。
EPR技术的工作原理EPR技术基于电子自旋与外加磁场之间的相互作用原理。
当样品处于外加磁场中时，电子的自旋会在磁场的作用下发生共振吸收，产生EPR信号。
这个信号可以通过调节磁场的强度和频率来测量，进而得到样品中未成对电子的信息。
EPR技术的优势与局限性优势：•非常灵敏：EPR技术可以检测到样品中极微弱的电子共振信号，使其在分析材料中微量元素的作用、电子结构等方面有着重要作用。
•高分辨率：EPR技术在测量中具有很高的分辨率，可以准确地确定样品中未成对电子的状态和环境。
电子顺磁共振
电子顺磁共振电子顺磁共振是一种重要的物理现象，用于研究电子顺磁能量谱和电子对对称断裂态中的自旋关联现象。
它是一种多体强相互作用的效应，可以被用于研究多体超导态的电子结构，以及量子计算等方面的物理学研究。
电子顺磁共振的基本原理是由于空间梯度的作用，一个磁场能够在电子云中产生一个振荡的场，使得电子能量等级发生改变，从而导致电子的偶极转动和三重态转变，并形成电子顺磁能量谱。
电子顺磁共振实验中，由一定的磁场和温度，使电子云产生振荡，以观察电子谱带结构和混沌分布，并且可以模拟多体强相互作用的稀疏物理效应。
电子顺磁共振实验方法主要包括：用电容式仪器（如透射电子显微镜或透射电子探测器）测量固体中电子对对称断裂态的自旋关联强度；用高磁场量子器件探测器测量高磁场下的电子谱结构变化；以及模拟多体强相互作用的稀疏物理效应，注意观察物理系统的电子结构变化。
近年来，电子顺磁共振技术也被用于研究电子对对称的断裂态的相干性和非平衡态的涨落特性，以及新型多重自旋超导效应。
电子顺磁共振技术还可用于其它方面的研究，如量子计算、分子信息学、生物物理学和精密测量等，都可以从电子顺磁共振实验中获得有价值的信息。
电子顺磁共振技术也作为电子超导态的研究工具，用于研究量子对对称态和磁性结构的调整，以及电子非平衡态的准自旋关联动力学等问题。
电子顺磁共振非常重要，它可以用来研究多体系统、量子计算、分子物理学等物理学问题，也可以用来研究电子顺磁能量谱和电子对对称断裂态中的自旋关联现象。
未来，电子顺磁共振将为许多物理学问题的研究提供有价值的信息，从而更好地进行理论和实验研究。
电子顺磁共振是一种复杂的物理现象，其中的原理和效应是一个持续发展的领域，还有大量的未解决的问题，也有许多未知的物理效应，为后续的研究提供了广阔的发展空间。

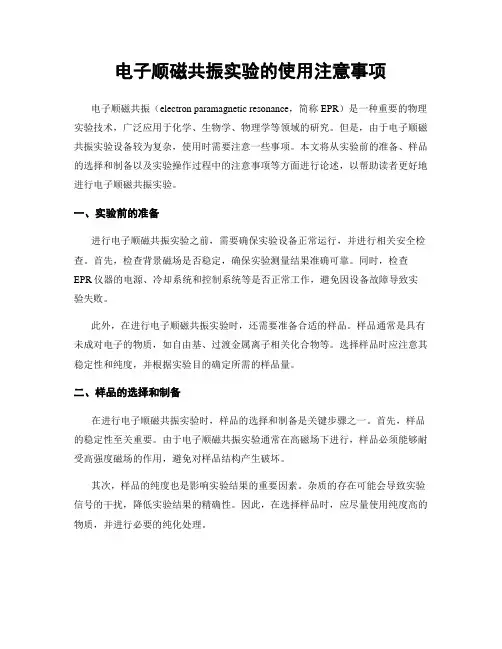

电子顺磁共振实验的使用注意事项
电子顺磁共振实验的使用注意事项电子顺磁共振（electron paramagnetic resonance，简称EPR）是一种重要的物理实验技术，广泛应用于化学、生物学、物理学等领域的研究。
但是，由于电子顺磁共振实验设备较为复杂，使用时需要注意一些事项。
本文将从实验前的准备、样品的选择和制备以及实验操作过程中的注意事项等方面进行论述，以帮助读者更好地进行电子顺磁共振实验。
一、实验前的准备进行电子顺磁共振实验之前，需要确保实验设备正常运行，并进行相关安全检查。
首先，检查背景磁场是否稳定，确保实验测量结果准确可靠。
同时，检查EPR仪器的电源、冷却系统和控制系统等是否正常工作，避免因设备故障导致实验失败。
此外，在进行电子顺磁共振实验时，还需要准备合适的样品。
样品通常是具有未成对电子的物质，如自由基、过渡金属离子相关化合物等。
选择样品时应注意其稳定性和纯度，并根据实验目的确定所需的样品量。
二、样品的选择和制备在进行电子顺磁共振实验时，样品的选择和制备是关键步骤之一。
首先，样品的稳定性至关重要。
由于电子顺磁共振实验通常在高磁场下进行，样品必须能够耐受高强度磁场的作用，避免对样品结构产生破坏。
其次，样品的纯度也是影响实验结果的重要因素。
杂质的存在可能会导致实验信号的干扰，降低实验结果的精确性。
因此，在选择样品时，应尽量使用纯度高的物质，并进行必要的纯化处理。
样品制备时需要注意避免与氧气或水分接触，因为氧气和水分会对电子顺磁共振实验产生影响，降低实验信号的强度。
另外，样品还需要适当的寿命时间，以确保实验信号的稳定性。
三、实验操作过程中的注意事项在电子顺磁共振实验操作过程中，需要注意以下几个方面。
首先，实验过程要保持环境的静止。
由于电子顺磁共振实验对外界干扰非常敏感，如机械振动、温度波动等，会对实验结果产生较大影响。
因此，在进行实验时，应尽量避免外界干扰，确保实验结果的准确性。
其次，实验过程中要控制好样品的温度。
《电子顺磁共振》课件
水质监测
通过电子顺磁共振技术可以检测 水体中的重金属离子、有机污染 物等有害物质，为水质监测和治 理提供技术支持。
土壤污染修复
电子顺磁共振技术可以用于土壤 污染修复过程中的自由基监测， 有助于了解土壤污染的修复机制 和效果评估。
05
电子顺磁共振的未来发展与 挑战
技术创新与突破
检测方法的改进
01
提高检测灵敏度、分辨率和稳定性，实现更快速、准确和自动
样品固定
采用适当的固定方法将样 品固定在实验装置中，以 便进行实验操作。
实验操的电子顺磁共振实验装 置。
参数设置
根据实验样品的特点，设置合适的实验参数，如 磁场强度、微波频率等。
实验操作
按照实验步骤进行操作，记录实验数据。
数据处理与分析
数据整理
整理实验获得的数据，确保数据的准确性和完整性。
通过电子顺磁共振技术可以研究催化剂的活性中心和反应过程中电 子结构的改变，有助于优化催化剂的性能。
化学键断裂与形成
电子顺磁共振可以检测化学键的断裂和形成过程中自由基的变化， 有助于理解化学键的本质和化学反应的动力学过程。
在生物学研究中的应用
自由基生物学
电子顺磁共振技术可以用于研究自由基生物学，探索自由 基在生物体内的生成、代谢和作用机制，以及自由基对生 物体的影响。
现状
目前，EPR已经成为一种重要的物理表征手段，广泛应用于 各个学科领域。
应用领域
物理
EPR在物理领域中主要用于研究物质 的电子结构和磁性性质，如铁电体、 超导体等。
生物学
EPR在医学领域中用于研究生物组织 的结构和功能，如肿瘤、心血管疾病 等。
化学
EPR在化学领域中用于研究分子的电 子结构和反应机理，如自由基反应、 化学键断裂等。

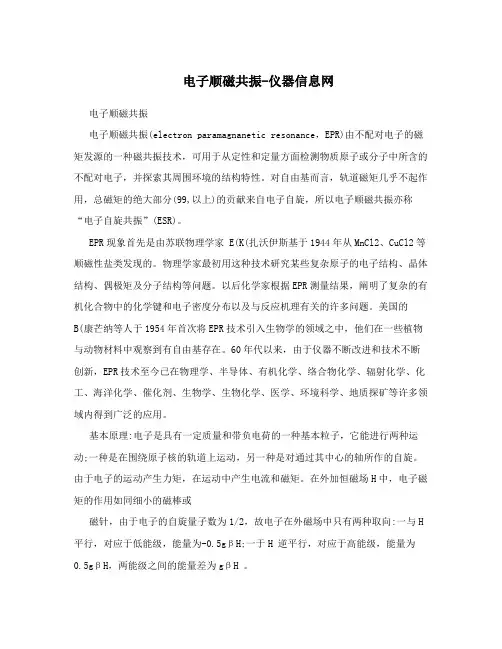

电子顺磁共振-仪器信息网
电子顺磁共振-仪器信息网电子顺磁共振电子顺磁共振(electron paramagnanetic resonance，EPR)由不配对电子的磁矩发源的一种磁共振技术，可用于从定性和定量方面检测物质原子或分子中所含的不配对电子，并探索其周围环境的结构特性。
对自由基而言，轨道磁矩几乎不起作用，总磁矩的绝大部分(99,以上)的贡献来自电子自旋，所以电子顺磁共振亦称“电子自旋共振”(ESR)。
EPR现象首先是由苏联物理学家 E(K(扎沃伊斯基于1944年从MnCl2、CuCl2等顺磁性盐类发现的。
物理学家最初用这种技术研究某些复杂原子的电子结构、晶体结构、偶极矩及分子结构等问题。
以后化学家根据EPR测量结果，阐明了复杂的有机化合物中的化学键和电子密度分布以及与反应机理有关的许多问题。
美国的B(康芒纳等人于1954年首次将EPR技术引入生物学的领域之中，他们在一些植物与动物材料中观察到有自由基存在。
60年代以来，由于仪器不断改进和技术不断创新，EPR技术至今已在物理学、半导体、有机化学、络合物化学、辐射化学、化工、海洋化学、催化剂、生物学、生物化学、医学、环境科学、地质探矿等许多领域内得到广泛的应用。
基本原理:电子是具有一定质量和带负电荷的一种基本粒子，它能进行两种运动;一种是在围绕原子核的轨道上运动，另一种是对通过其中心的轴所作的自旋。
由于电子的运动产生力矩，在运动中产生电流和磁矩。
在外加恒磁场H中，电子磁矩的作用如同细小的磁棒或磁针，由于电子的自旋量子数为1/2，故电子在外磁场中只有两种取向:一与H 平行，对应于低能级，能量为-0.5gβH;一于H 逆平行，对应于高能级，能量为0.5gβH，两能级之间的能量差为gβH 。
若在垂直于H的方向，加上频率为v的电磁波使恰能满足hv=gβH这一条件时，低能级的电子即吸收电磁波能量而跃迁到高能级，此即所谓EPR现象。
在上述产生EPR现象的基本条件中，h为普朗克常数，g为波谱分裂因子(简称g因子或g 值)，β为电子磁矩的自然单位，称玻尔磁子。
电子顺磁共振
电子顺磁共振电子顺磁共振，又称电子磁共振，是物理学上的一种重要的物理现象，它是指一个受激电荷在一个可以存在磁场的空间中发生的特殊振荡的现象。
在一个给定的封闭系统中，当一个振子收到外界的电磁激励后，它会产生一种特殊的幅度和相位振荡。
电子顺磁共振被广泛应用于许多科学技术领域，其中最突出的应用之一就是电视和无线电交流领域。
电子顺磁共振是由一系列电磁感应器产生的，它们中最重要的是磁场感应器、电压感应器和电流感应器。
这些感应器可以探测到外界的磁场、电压和电流并将它们转换成可识别的振荡信号。
这样就可以解释我们的电子设备是如何保持电流和磁场振荡信号的一致性。
电子顺磁共振可以用于很多科学技术领域，如电子行业、医学研究、显示技术、激光技术和研究微波电路。
其中，电子行业是电子顺磁共振的主要应用之一，它可以帮助设计工程师们在进行电路设计时有效地控制信号的传递和接收。
例如，它可以帮助电路设计工程师准确地控制频率、幅度、相位等参数，使信号传输和接收的效率能够大大提高。
电子顺磁共振也被广泛应用于无线通信领域，其应用包括天线设计、信号发射和接收、天线故障检测以及个人对讲系统等。
电子顺磁共振可以检测到电磁信号的强弱，从而达到控制无线电信号的传输和接收等，使无线通信更加高效。
电子顺磁共振在科学领域有着广泛的应用，例如，它可以用作测定生物电及其变化，也可以用于测量微米级别的线路参数，甚至可以用来探测太空中的等离子体的变化等。
此外，电子顺磁共振也可以用在航天领域，比如用于探测太空中的磁场及其变化、用于地面测控系统中的激光技术等。
总之，电子顺磁共振的应用广泛，它可以用于各种科学技术领域，如电子行业、医学研究、显示技术、激光技术、电路设计、无线电通信以及航天领域等。
电子顺磁共振可以在实验数据中提高检测效率，促进科学技术的发展，并为社会带来科技的成果。
epr的工作原理
epr的工作原理
EPR（电子顺磁共振）是一种波谱技术，用于检测和研究含有未成对电子的顺磁性物质。
其工作原理如下：
1.电子的自旋和轨道运动：电子在原子核周围具有自旋和轨道运动。
这两种运动都会产生磁矩。
在没有外磁场的情况下，电子的磁矩随机定向，能级兼并。
2.外加磁场的作用：当将样品放置在具有较大外加磁场的样品腔中时，电子的自旋磁矩会受到外加磁场的影响，产生能级分裂。
大部分电子会顺着磁场方向排列，对应低能级；少部分电子反平行于外加磁场，对应高能级。
3.微波辐射：在垂直于磁场方向上施加频率适当的微波辐射。
当微波辐射的频率与电子能级间隙相匹配时，未成对电子会吸收微波能量，从低能级向高能级发生共振跃迁。
4.EPR谱仪检测：EPR谱仪可以检测到电子在吸收微波能量时产生的共振吸收峰。
通过一次微分，可以将吸收峰转化为常见的EPR图谱。
5.扫描方式：EPR实验中，可以采用固定磁场强度扫描频率（扫频法）或固定频率扫描磁场强度（扫场法）的方式寻找共振点。
6.g因子：g因子是描述未成对电子磁性质的重要参数，它与顺磁共振的位置有关。
g因子由电子的轨道角动量和自旋角动量共同决定，通常不等于自由电子的g因子。
总之，EPR技术通过检测顺磁性物质中的未成对电子在外加磁场和微波辐射作用下的共振吸收现象，研究电子的磁性质和结构信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
gxx 0
g=
gyy
0
gzz
4.简化问题(简化g的计算)
• 从分子的对称性简化
• (1)对称结构
• 如八面体,立方体中的离子,
• gxx = g yy = g zz = g 0 • 谱的特征:
CuSO4
• 稀溶液,分子快速滚动 , 平均.
• g平均 = 1/3 (gxx + g yy + g zz )
• E = -μ· H
= - (-g β S ) ·Н = g β S·Н
选H方向为Z方向，则
E = g β S· H = g β HZ MS MS 取 + 1/2 E = + 1/2 g β HZ 令MS = + 1/2为Eα自旋态 令MS = - 1/2为Eβ自旋态
（3）
•则： Eα= + 1/2 g β HZ • Eβ= - 1/2 g β HZ
马礼敦,复旦大学出版社,2002
目录
一 ESR的研究对象 二 ESR基本原理 三 波谱参数: g 因子 四 超精细结构确(h f s ) 五 线宽与线型 六 谱线的强度 七 ESR谱的特征 八 样品 九 实验方法 十 具有超精细结构的溶液ESR谱 十一 实际应用
电子顺磁共振
• 电子顺磁共振 • Electron Paramagnetic Resonance (EPR) • 电子自旋共振 • Electron Spin Resonance (ESR)
g = 1.9 ---- 10 之间 晶场的作用:自旋磁距的贡献
轨道磁距的贡献
引出局部磁场的问题
**g因子在本质上反映了分子内部局部磁场的特征,
它是提供分子结构信息的一个重要参数.
• 2. g因子的特点: • (1)自由基: g ge 精确到小数后4位
负离子 > 正子
(2)过渡族金属离子及其化合物 d壳层电子数小于半充满 g < ge d壳层电子数大于半充满 g > ge d壳层电子数等于半充满 g ge
含三重或多重对称轴,g因子在X,Y,Z方向的 主值都不相同.即 gxx = g yy = g zz g1 g2
g3
5. g 因子的测量与计算
• (1)绝对测量方法:
根据共振条件 hυ = g βH
hυ 微波频率
g=
βH
谱线位置的磁场强度
•磁共振学科： •NMR 研究核的 Zeemen 效应 • •ESR 研究电子的Zeemen 效应 •始于1944 年，前苏联ЗAВОЙСКИЙ 发现 ESR现象
•一 . ESR的研究对象 •1 自由基 •2 过渡族金属离子及其化合物
1.自由基：
·CH3
·CH2 CH3
OH
O
O2 乙醇
(1).有机化学 (2).光化学 (3).辐射化学
5. ESR现象
6. 电子自旋共振条件
hυ = g βH
吸收信号
1次微分信号 (ESR谱)
三.波谱参数: g因子
• 1.g因子的定义
• μ = - g βS
• (1) 自由电子 g = ge = 2.0023 • (2) 自由 基 g ge = 2.0 • (3) 顺磁分子体系 : g 的分布范围广
OH
O
(4).吸烟过程产生的自由基： 1. 固相： 焦油中的醌，氢醌自由基。 2. 气相： 烟雾中的烷氧基，活性氧自由基。 3. 最新报道： 以自由基形式存在的呢咕丁导致吸烟上瘾。
5.生物体：
半醌自由基 活性氧自由基
HO ·,
O2- ·
2.过渡族金属离子及其化合物
3d1
V4+
3d5
Fe3+ , Mn2+
θ
E = -μ· H = -μH cosθ
(1)
当θ= 0，cosθ= 1，E = -μH 能量最低
当θ= 1800，cosθ= -1，E = +μH 能量最高
2.电子的自旋磁距与自旋角动量的关系
根据量子力学:
μ = - g βS
（2）
电子的自旋磁距
电子的自旋角动量
g 因子 玻尔磁子
3. 将(2)代入(1) 求E:
(2) 轴对称结构
• 若分子含有一个二重或多重对称轴,则X与Y 相同,称之为轴对称情况.
• 例如: ROO·
g 11
gxx = g yy = g zz
g┴
g 11
g┴
g 11 = g zz ,
g ┴ = g xx = g yy
(3).非轴对称结构 • 对于更低的对称体系, 例如: 斜方(CuCl2),不
3d9
Cu2+ ,
4d1
Mo5+ ,
5d1
W5+
4f 7
Eu2+ , Gd3+
在分子筛，催化剂，蔟合物，纳米材料，生物酶中 都有上述过渡族金属离子。
• 3.其他 晶格缺陷：局部电中性破坏，形成点缺陷，
例如： F心 电子中心 V心 空穴中心 辐照石英沙 Ag2O3 - O –
4. ESR的局限性： 必须含有未成对电子，是顺磁性物质。
3. g因子的几种实际情况
• (1)自由电子 • (2)自由原子 • (3)中介情况
g = g e = 2.0023 g = g J 气体
很少见
μ = - βg ·S
总的等效磁距 各向异性的
各向异性
等效磁距μ与磁场之间的相互作用能 = -μ· H = β H · g · S
电子的塞曼项 自旋哈密顿算符
（4）
• 当H = 0 时，Eα= 0，Eβ = 0 ，Eα= Eβ = 0
• 当H = 0 时，Eα= Eβ
Eα
Eα= + 1/2 g β HZ ΔE=hυ
Eβ
Eβ= - 1/2 g β HZ
电子的Zeemen 效应
4.能级差ΔE
• ΔE= Eα- Eβ • = 1/2 g β H + 1/2 g β H = g β H • ΔE = g β H
• 解决办法：
• (1) 辐照, 电解, 氧化还原 方法 相应的自由基 或离子.
制成
• (2) 自旋标记法: 将带有ESR信息的化合物 标记到被研究的物质中去.
• (3)自旋俘获法: 用自旋俘获剂俘获短寿命自 由基.
ESR谱仪
ESR谱仪的主控制台
电磁铁中的谐振腔
二.ESR的基本原理
1.小磁体在直流磁场中的行为
波谱学与结构分析测试
1.电子顺磁共振谱 2.液体核磁共振谱 3.固体核磁共振谱 4.红外光谱 5.拉曼光谱 6.X射线衍射谱
电子顺磁共振谱
• 讲课内容: 1.ESR基本原理 2.波谱参数 3.ESR谱的解析 4.实验方法 5.应用实例 参考书: 1.电子自旋共振波谱
裘祖文,科学出版社,1980.
2.高等结构分析
