LVDT传感器原理及在发动机装配线的应用分析
铝合金。除此之外，由于标准头结构便于对其安装，因此， LVDT传感器能够广泛应用到各领域的机械中，从而有效发挥 自身的辅助作用，人们通过利用LVDT传感器进一步推动了各 领域自动化的发展。基于此，LVDT传感器的内部工作结构为 标准头结构，具有非常广泛的应用范围。
LVDT的工作原理及其在位移测量中的应用
LVDT的工作原理及其在位移测量中的应用LVDT 的工作原理及其在位移测量中的应用学生：许世飞学号：3130104418一、LVDT 工作原理LVDT （Linear variable differential transformer ）是线性可变差动变压器缩写。
工作原理简单地说是铁芯可动变压器。
它由一个初级线圈、两个次级线圈、铁芯、线圈骨架、外壳等部件组成。
当铁芯由中间向两边移动时，次级两个线圈输出电压之差与铁芯移动成线性关系。
当初级线圈P1，P2之间供给一定频率的交变电压时，铁芯在线圈内移动改变了空间的磁场分布，从而改变了初、次级线圈之间的互感量，次级线圈S11，S22之间就产生感应电动势，随着铁心的位置不同，互感量也不同，次级产生的感应电动势也不同，这样就将铁芯的位移量变成了电压信号输出，由于两个次级线圈电压极性相反,参见图1,输出电压为差动电压。
当铁芯在线圈中心位置时，次级线圈S1、S2所感应的电压相等，由于输出是反向串接，所以输出电压为零（实际上还有很小的零位电压V0）。
如图所示，当铁芯向左移动时，线圈S1和线圈P 之间互感量MX 增加，次级线圈S1感应电压V1升高，同时线圈S2与线圈P 互感量减小，次级线圈S2感应电压V2降低，两线圈电压的代数和V=V1+V2（因为S1和S2是反向串接，V1和V2相位差180°，实际值V=V1-V2）随着铁芯向左移动呈线性增加。
当铁芯向右移动时，两线圈电压变化相应与之相反V1+V2的代数和随铁芯向右移动输出VS 线性增加，但此时相位与向左移动相差180°，这样就将非电量---位移转变成电压，完成传感器的功能。
P2P1S11铁芯初级线圈次级线圈2次级线圈1S22然而，LVDT和一般变压器有本质上的区别，变压器为强电磁耦合，次级电压在满负载和空载差别非常大。
而LVDT为弱电磁耦合，要求负载阻抗很大，次级产生的感应电流很小，由此产生的附加磁场不干扰激励磁场分布，这是与普通变压器完全不同的概念，表现出了LVDT的独特性质。
解读苏州位移传感器lvdt工作原理
解读苏州位移传感器lvdt工作原理【1】苏州位移传感器LVDT（Linear Variable Differential Transformer）是一种常见的位移传感器，它用于测量物体的线性位移。
LVDT传感器由一个主线圈和两个从线圈组成。
物体的位移会影响LVDT传感器中的感应电磁场，通过检测感应电磁场的变化，可以测量物体的位移。
【2】LVDT传感器的工作原理是基于法拉第电磁感应定律。
当交流电通过主线圈时，在传感器中产生一个感应电磁场。
当物体相对于传感器移动时，这个感应电磁场的强度和方向会发生变化。
这个变化会导致两个从线圈中感应产生电动势的差异。
【3】主线圈和两个从线圈的设计使得LVDT传感器对外界磁场的影响较小。
通过将主线圈和从线圈串联，可以消除外界磁场对传感器的影响。
LVDT传感器具有较高的抗干扰能力。
【4】当物体相对于传感器发生线性位移时，主线圈和从线圈中感应产生的电动势差异将经过处理电路，转换成电压输出。
输出的电压与物体的位移呈线性关系。
【5】LVDT传感器的应用非常广泛。
它可以用于测量机械运动、液位、形变等。
在工业领域中，LVDT传感器常用于位移的实时监测与控制。
在科学研究中，LVDT传感器也被广泛应用于实验数据的采集与分析。
【6】总结来说，苏州位移传感器LVDT的工作原理是基于电磁感应定律。
通过检测主线圈和从线圈中感应产生的电动势差异，可以测量物体的线性位移。
LVDT传感器具有较高的抗干扰能力，被广泛应用于工业控制和科学研究领域。
【7】个人观点：苏州位移传感器LVDT是一种非常有效的位移测量工具。
其简单的结构和可靠的性能使得它在工业领域得到广泛应用。
我认为LVDT传感器以其高精度、高灵敏度和抗干扰能力，为各种行业的位移测量提供了可靠的解决方案。
随着科技的不断进步，LVDT传感器的应用前景将更加广阔。
【8】通过对苏州位移传感器LVDT工作原理的解读，相信你对该传感器的工作原理有了更深入的理解。
LVDT位移传感器的原理、特点及常见故障处理
LVDT位移传感器的原理、特点及常见故障处理
随着LVDT位移传感器不断发展，LVDT位移传感器的也应用于越来越广泛的领域，那么，LVDT位移传感器究竟有哪些要点呢？今天我们就一起来了解关于LVDT 位移传感器的四大要点。
LVDT位移传感器
一、LVDT位移传感器的原理
LVDT的结构由铁心、衔铁、初级线圈、次级线圈组成，如右图所示，初级线圈、次级线圈分布在线圈骨架上，线圈内部有一个可自由移动的杆状衔铁。
当衔铁处于中间位置时，两个次级线圈产生的感应电动势相等，这样输出电压为0;当衔铁在线圈内部移动并偏离中心位置时，两个线圈产生的感应电动势不等，有电压输出，其电压大小取决于位移量的大小。
为了提高传感器的灵敏度，改善传感器的线性度、增大传感器的线性范围，设计时将两个线圈反串相接、两个次级线圈的电压极性相反，LVDT输出的电压是两个次级线圈的电压之差，这个输出的电压值与铁心的位移量成线性关系。
LVDT工作过程中，铁心的运动不能超出线圈的线性范围，否则将产生非线性值，因此所有的LVDT均有一个线性范围。
二、LVDT位移传感器的主要特点
（1）原理直观、结构简单、工作可靠、使用寿命长；
（2）灵敏度高、线性范围宽、重复性好；
（3）分辨率高、应用广、适合于不同的应用；
（4）结构对称、零位可恢复；
（5）应用于小型制冷剂，如自由活塞式斯特林制冷机时，受到安装空间的限制。
三、LVDT位移传感器的优点
1.无摩擦测量。
LVDT 的可动铁芯和线圈之间通常没有实体接触，也就是说LVDT 是没有摩擦的部件。
它被用于可以承受轻质铁芯负荷，但无法承受摩擦负荷的重要测量。
例。
苏州位移传感器lvdt工作原理
苏州位移传感器lvdt工作原理
苏州位移传感器LVDT工作原理
苏州位移传感器LVDT，全称为线性可变差压变压器（Linear Variable Differential Transformer），是一种常用的电磁式传感器，主要用于测量微小的物理量，如位移、压力、力、液位等。
它被广泛
应用于制造、机械、汽车、电子、通讯等领域，是一种高精度、高可
靠性的传感器。
LVDT由三个线圈组成：中央线圈和两个对称的侧线圈。
当LVDT的中央线圈通电时，它会在其轴向内产生一个电磁场。
当目标物体由中央
线圈附近移动时，它会沿着中央线圈和两个侧线圈之间的电磁场移动。
由于中央线圈和侧线圈之间的感应电压不同，因此可以测量目标物体
的位移，这个过程被称为差动感应。
LVDT的工作原理是基于电磁感应的原理。
当线圈中通入交变电流时，会在周围空间形成交变磁场，当有导体靠近或进入磁场时，会感受到
电磁感应力，发生电磁感应。
LVDT中的中央线圈通入的电流形成的交变磁场，与目标物体的移动形成交变的感应电场，侧线圈中感应到的
电压信号就是LVDT输出的电信号。
LVDT具有精度高，线性好等特点，因此在许多领域都有广泛的应用。
除了常见的位移测量之外，还可以用于：重量计、位移传感器、压力传感器、加速度传感器等。
特别是在气象、火山监测领域，LVDT也有着广泛的应用。
总之，苏州位移传感器LVDT是一种高精度、高可靠性的传感器。
它利用差动感应原理，可以将目标物体的位移转变为电信号输出。
由于其在工业生产、机械控制等领域的应用广泛，因此已经成为现代化生产中不可缺少的传感器之一。

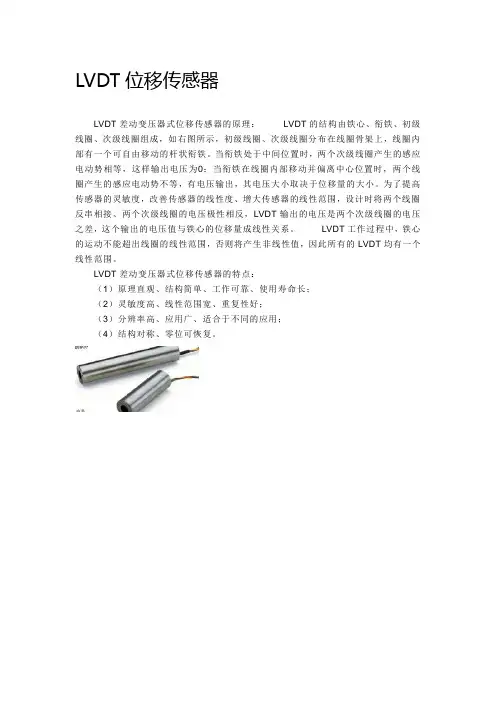

LVDT位移传感器
LVDT位移传感器
LVDT差动变压器式位移传感器的原理：LVDT的结构由铁心、衔铁、初级线圈、次级线圈组成，如右图所示，初级线圈、次级线圈分布在线圈骨架上，线圈内部有一个可自由移动的杆状衔铁。
当衔铁处于中间位置时，两个次级线圈产生的感应电动势相等，这样输出电压为0；当衔铁在线圈内部移动并偏离中心位置时，两个线圈产生的感应电动势不等，有电压输出，其电压大小取决于位移量的大小。
为了提高传感器的灵敏度，改善传感器的线性度、增大传感器的线性范围，设计时将两个线圈反串相接、两个次级线圈的电压极性相反，LVDT输出的电压是两个次级线圈的电压之差，这个输出的电压值与铁心的位移量成线性关系。
LVDT工作过程中，铁心的运动不能超出线圈的线性范围，否则将产生非线性值，因此所有的LVDT均有一个线性范围。
LVDT差动变压器式位移传感器的特点：
（1）原理直观、结构简单、工作可靠、使用寿命长；
（2）灵敏度高、线性范围宽、重复性好；
（3）分辨率高、应用广、适合于不同的应用；
（4）结构对称、零位可恢复。
lvdt 原理
lvdt 原理LVDT（Linear Variable Differential Transformer）是一种常用的线性位移传感器，其原理基于电磁感应。
它由一个主线圈和两个从线圈组成，主线圈位于中间，两个从线圈分别位于主线圈的两侧。
当LVDT的铁芯位移时，通过电磁感应原理，主线圈中的感应电动势会发生变化，从线圈中也会感应出相应的电动势。
LVDT的工作原理是通过交流激励电源将电能传递到主线圈中，当主线圈中的电流变化时，会在主线圈两侧的从线圈中感应出不同的电动势。
这是因为主线圈中的感应电动势与铁芯的位置成正比，即随着铁芯位移的改变而改变。
从线圈中感应出的电动势差值正比于主线圈感应电动势的变化，因此可以通过测量从线圈中的输出电压来确定铁芯的位移。
LVDT传感器具有很高的精度和灵敏度，能够测量微小的位移变化。
它的线性度非常好，可以实现较大的测量范围。
此外，LVDT还具有良好的稳定性和可靠性，能够在恶劣环境下工作。
LVDT广泛应用于工业自动化控制领域。
例如，在机械加工中，可以使用LVDT测量工件的位移，以控制加工过程的精度。
在航空航天领域，LVDT可以用于测量飞行器的变形和振动，以确保飞行安全。
在核电站中，LVDT可以用于测量核反应堆的变形和位移，以监测其工作状态。
除了工业应用，LVDT还在科学研究和实验室中得到广泛使用。
例如，在物理实验中，可以使用LVDT测量物体的弹性变形，以研究力学性质。
在地震监测中，LVDT可以用于测量地壳的位移，以预测地震灾害。
LVDT是一种基于电磁感应原理的线性位移传感器。
它具有高精度、良好的线性度和稳定性，广泛应用于工业控制、科学研究和实验室等领域。
通过测量主线圈和从线圈中的电动势差值，可以准确测量物体的位移变化。
LVDT的发展和应用为现代工业和科学技术的进步做出了重要贡献。
LVDT工作原理
LVDT工作原理LVDT（Linear Variable Differential Transformer）是一种常见的线性位移传感器，广泛应用于工业自动化、航空航天、仪器仪表等领域。
LVDT工作原理是基于电磁感应的原理，通过测量线圈中感应出的电压来确定物体的位移。
LVDT由一个固定的中央线圈和两个对称的外部线圈组成。
中央线圈通常被称为主线圈，而外部线圈被称为次级线圈。
当一个交流电源通过主线圈时，它产生一个交变磁场。
当物体位移时，磁场会穿过次级线圈，从而在次级线圈中产生感应电动势。
感应电动势的大小与物体位移成正比。
为了更好地理解LVDT的工作原理，我们可以将其分为三个部份：主线圈、次级线圈和铁芯。
主线圈是一个中心固定的线圈，通过一个交流电源供电。
次级线圈是两个对称的线圈，它们位于主线圈的两侧。
铁芯是一个可以挪移的铁制物体，它连接到被测量的物体上。
当物体位于LVDT的中心位置时，磁场通过次级线圈的面积是相等的，因此感应电动势也是相等的。
但是，当物体发生位移时，磁场只会通过其中一个次级线圈的面积，而另一个次级线圈的面积则会减小。
这样，感应电动势的大小就会发生变化，从而可以通过测量感应电动势的大小来确定物体的位移。
为了测量感应电动势的大小，通常会使用一个称为调谐器的电路。
调谐器的作用是将感应电动势转换为直流电压，以便于测量。
调谐器通常包括一个变压器和一个整流器。
变压器用于将感应电动势的大小放大，而整流器则将交流电信号转换为直流电信号。
通过测量调谐器输出的直流电压，我们可以确定物体的位移。
通常，LVDT的输出电压与物体的位移成线性关系。
因此，可以通过校准LVDT来确定输出电压与位移之间的精确关系。
除了测量线性位移之外，LVDT还可以用于测量压力、力、扭矩等物理量。
只需将被测量的物理量转化为位移，并将其连接到LVDT的铁芯上即可。
总结起来，LVDT是一种基于电磁感应原理的线性位移传感器。
它由主线圈、次级线圈和铁芯组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LVDT位移传感器原理及应用作者:鲍亚子(高级工程师)深圳市信为科技发展有限公司一．概述随着我国国民经济的高速发展，自动化程度的不断提高，传感器的用量越来越大，开发高新技术位移传感器产品具有广阔的前景。
该产品具有精度高，动态特性好，工作可靠，使用方便等特点。
差动变压器式位移传感器（LVDT）可广泛应用于航天航空、机械、建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科研院校等国民经济各行各业，用来测量伸长、振动、物体厚度、膨胀等的高技术产品。
深圳市信为科技发展有限公司是专业生产位置传感器的高科技公司,我公司生产的LVDT有分体式,回弹式,气动式,耐压式,及各种定制产品, 具有测量精度高,性能稳定,防水,抗冲击能力强,适合较恶劣环境下使用, ,是客户安全放心的选择.二、工作原理LVDT(Linear.Variable.Differential.Transformer)是线性可变差动变压器缩写。
工作原理简单地说是铁芯可动变压器。
它由一个初级线圈、两个次级线圈、铁芯、线圈骨架、外壳等部件组成。
当铁芯由中间向两边移动时，次级两个线圈输出电压之差与铁芯移动成线性关系。
当初级线圈P1，P2之间供给一定频率的交变电压时，铁芯在线圈内移动改变了空间的磁场分布，从而改变了初、次级线圈之间的互感量，次级线圈S11，S22之间就产生感应电动势，随着铁心的位置不同，互感量也不同，次级产生的感应电动势也不同，这样就将铁芯的位移量变成了电压信号输出，由于两个次级线圈电压极性相反,参见图1,输出电压为差动电压。
图1：LVDT原理图当铁芯往右移动时，次级线圈2感应的电压大于次级线圈1；当铁芯往左移动时，次级线圈1感应的电压大于次级线圈2，两线圈输出的电压差值大小随铁芯位移而成线性变化。
图2中的虚线范围内是传感器的量程，当铁芯移动行程大于100%时（虚线之外段），两次级线圈输出电压的差值与铁芯位移线性关系变差。
零点两边的实线段一般是对称的测量范围，两者都是交流信号而相位差180度。
实际的LVDT线圈通常与壳体紧固为一体，铁芯与测杆紧固为另一体，当两体间发生相对位移时，就产生位移电压输出。
图2：LVDT的输出电压三.技术性能•供电电压：直流5V 或12V~28V•输出信号： 0.5~4.5VDC或0~5VDC, 0~10VDC,4~20 mA•频率响应（-3dB）： 250Hz（最大）50HZ（电流输出）•线性误差（满量程输出）：≤±0.25% of FS•重复误差：＜0.01% of FS•使用温度： -25℃~+85℃（最大-55℃~+150℃) •零点温度系数：≤ 0.008%/℃•灵敏度温度系数：≤0.025%/℃(额定)•耐振极限： 10g，2kHz•抗冲击能力： 150g，11ms四.为何选择LVDTLVDT具有以下特点:1,无摩擦测量LVDT 的可动铁芯和线圈之间通常没有实体接触，也就是说LVDT 是没有摩擦的部件。
它被用于可以承受轻质铁芯负荷，但无法承受摩擦负荷的重要测量。
例如，精密材料的冲击挠度或振动测试，纤维或其它高弹材料的拉伸或蠕变测试。
2,无限的机械寿命由于LVDT 的线圈及其铁芯之间没有摩擦和接触，因此不会产生任何磨损。
这样LVDT的机械寿命，理论上是无限长的。
在对材料和结构进行疲劳测试等应用中，这是极为重要的技术要求。
此外，无限的机械寿命对于飞机、导弹、宇宙飞船以及重要工业设备中的高可靠性机械装置也同样是重要的。
3,无限的分辨率LVDT的无摩擦运作及其感应原理使它具备两个显著的特性。
第一个特性是具有真正的无限分辨率。
这意味着 LVDT 可以对铁芯最微小的运动作出响应并生成输出。
外部电子设备的可读性是对分辨率的唯一限制。
4,零位可重复性LVDT 构造对称，零位可回复。
LVDT的电气零位可重复性高，且极其稳定。
用在闭环控制系统中，LVDT 是非常出色的电气零位指示器。
5,径向不敏感LVDT对于铁芯的轴向运动非常敏感，径向运动相对迟钝。
这样，LVDT 可以用于测量不是按照精准直线运动的物体，例如，可把LVDT耦合至波登管的末端测量压力。
6,输入/输出隔离LVDT被认为是变压器的一种，因为它的励磁输入（初级）和输出（次级）是完全隔离的。
LVDT无需缓冲放大器，可以认为它是一种有效的模拟信号元件。
在要求信号线与电源地线隔离的测量和控制回路中，它的使用非常方便。
7,坚固耐用制造LVDT所用的材料以及接合这些材料所用的工艺使它成为坚固耐用的变送器。
即使受到工业环境中常有的强大冲击、巨幅振动，LVDT 也能继续发挥作用。
铁芯与线圈分离LVDT 铁芯与线圈彼此分离，在铁芯和线圈内壁间插入非磁性隔离物，可以把加压的、腐蚀性或碱性液体与线圈组隔离开。
这样，线圈组实现气密封，不再需要对运动构件进行动态密封。
对于加压系统内的线圈组，只需使用静态密封即可。
8,环境适应性LVDT 是少数几个可以在多种恶劣环境中工作的变送器之一。
例如，密封型LVDT 采用不锈钢外壳，可以置于腐蚀性液体或气体中。
有时，LVDT 被要求在极端恶劣的环境下工作。
例如，在类似液氮的低温环境中或核辐射环境。
虽然在大多数情况下，LVDT具有无限的工作寿命（理论上），置于恶劣环境下的LVDT，工作寿命却因环境不同而各不相同。
9,LVDT与光栅，磁栅，等高精度测长仪器相比有以下几个优点缺点：优点：动态特性好，可用于高速在线检测，进行自动测量，自动控制。
光栅、磁栅等测量速度一般为1.5m/s以内，只能用于静态测量。
LVDT可在强磁场，大电流，潮湿，粉尘等恶劣环境下使用。
可以做成在特殊条件下工作的传感器，如耐高压，高温，耐辐射，全密土封在水下工作。
可靠性非常好，能承受冲击达150g/11ms ，振动频率2KHZ加速度20g。
体积小，价格低，性能价格比高。
五,如何合理选择我公司的LVDT位移传感器如何合理选择我公司的LVDT位移传感器?选型时,考虑的主要技术因素有哪些呢？这里为大家介绍一下：1.供电电压。
传感器1、位移量程。
位移量程指要求测量的位移量有多大,有2.5,5,10,15,25,50,100,250,500 mm等规格。
量程选择和实际需要最好相近为宜,如实际用8 mm量程,那个选10mm规格即可2、输出信号。
传感器输出的信号常规的有4-20mA、0-5V、0-10V、RS-485数字式、等。
一般要求远距离传输(超过20米),最好采用电流输出或数字输出,如果是多根传感器同时使用,且距离远,采用数字RS-485输出较好3、线性误差。
位移测量时的误差值,用相对值表示，比如量程5mm的LVDT，线性误差为0.25%，表示测量位移时的误差值5mm×0.25%=1.25um。
4、分辨率。
分辨率是指传感器能够测量的最小变化大小。
对于LVDT位移传感器,最小分辨率最高可达0.01um,磁尺位移传感器最高分辩率达1um,数字输出的位移传感器的分辨率为16-Bit5、传感器工作环境。
比如产品是否需要具备耐高低温，是否需要耐压,是否需要具备防尘防水防油以及抗电磁波辐射的功能。
有些传感器对环境的粉尘比较敏感，比如光栅传感器的工作环境一定要无尘，且不能有振动,传感器需要经常擦拭干净，否则会影响检测，而LVDT或磁尺可适合恶历的工作环境。
6.测头的连接方式。
有分体式和回弹式两种选择,如果在被测件上便于打孔固定的情况上,应选择分体式的LVDT,如果被测件上只能接触表面测量,那需要选择回弹式LVDT7、动态响应。
传感器是用于测量动态或准静态场所,LVDT位移传感器动态频率最高可达300HZ,对于动态要求高于10HZ,回弹式LVDT将不适应9、安装方式。
传感器的机械尺寸、固定方式,可以根据客户具体使用环境设计安装夹具。
六, SOWAY产品应用实例汽车玻璃生产: 汽车玻璃由于是一个曲面, 在测量产品是否合格时要求一次多点测量,如外型尺寸和曲面的尺寸,利用我公司生产的SDVN12-15型气动式LVDT应用在测量汽车玻璃的曲面,同时可测20 ~60个点位,测量精度高,重复性好挖掘机手柄测控: 挖掘机手柄上面安装4只(或者2只)LVDT位移传感器,可以精确测量手柄的位置以便通过液压缸来控制挖掘机的动作,我公司生产的SDVG12-10型LVDT应用在挖掘机的手柄控制杆位置测量,同时测出前后左右比例阀门: 用LVDT精确测量双向比例阀的阀芯的位置,以便输出4-20mA的标准电流信号经过与预先设定的值进行比较后输出一个调节信号给与阀相连的电磁开关线圈,以便在闭环阀门控制系统中动态精确控制阀芯的位置,我公司生产的SDVG20-4 型LVDT应用在比例阀的位置检测与控制中.汽车变速箱: 汽车变速箱中的挡位切换位置可以用我公司SDVG20Z-35型LVDT进行准确测量,并输出一个电压信号到主控板上,通过CAN总线传到相应的控制部分,飞机组装: 我公司生产的LVDT位移传感器SDVH20系列用于测量飞机的组装生产线上,用于机身拼接过程中铆钉杆的合理压缩变形程度LVDT特别适合用于测量制动装置的摩损,可以通过测量气缸和制动卡钳之间的传动装置连杆的行程来测量磨损车辆悬挂减振系统: LVDT由于是非接触式并且耐用,适合用于气车的悬挂减振系统的测量控制SDVB20回弹式LVDT用测量火车轮外径检测,LVDT用于注塑机的控制进料等工作印滚筒间距：LVDT主体通常安装在定滚筒上，磁心安装在动滚筒上。
随着滚筒间距的变化，LVDT输出模拟电压或电流信号，作为位置信号反馈。
LVDT是一种坚固耐用的工业传感器，可以承受多尘环境下的高温和震动。
