LVDT系列位移传感器说明资料
基于单片机的LVDT位移测量传感器设计说明书
之江学院基于单片机的LVDT位移测量传感器设计说明书项目类型：测试技术课程设计指导老师：朱根兴作者：张建中班级：机自401联系电话： 13989466***电子信箱： zjz012@（2007-7-23）目录第一章总体方案设计 (3)1.1设计目的 (4)1.2总体方案设计 (4)第二章硬件电路设计 (5)2.1传感器的选择 (5)2.2差动变压器传感器安装 (6)2.3放大电路的设计 (7)2.4采集电路的设计 (7)2.5输入通道设计 (8)2.6显示电路的设计 (9)第三章软件的设计 (10)3.1数据处理子程序的设计 (10)3.2数据采集子程序的设计 (10)3.3数据显示子程序的设计 (11)3.4地址空间的分配的设计 (11)第四章设计总结 (12)参考文献 (13)附总电路图 (13)附总程序 (13)随着时代科技的迅猛发展，微电子学和计算机等现代电子技术的成就给传统的电子测量与仪器带来了巨大的冲击和革命性的影响。
常规的测试仪器仪表和控制装置被更先进的智能仪器所取代，使得传统的电子测量仪器在远离、功能、精度及自动化水平定方面发生了巨大变化，并相应的出现了各种各样的智能仪器控制系统，使得科学实验和应用工程的自动化程度得以显著提高。
本文设计的电子秤以单片机为主要部件，用汇编语言进行软件设计，硬件则以差动变压器式(LVDT)位移传感器为主,测量0～10mm。
传感器输出的电量是模拟量，数值比较小达不到A/D转换接收的电压范围。
所以送A/D转换之前要对其进行前端放大、整形滤波等处理。
然后，A/D转换的结果才能送单片机进行数据处理并显示。
第一章总体方案设计1.1设计目的差动变压器式(LVDT)位移传感器广泛应用于工业现场和测试领域，如过程检测和自动控制、形变测量等，适用于油污、光照等恶劣环境。
这种传感器可靠而耐用，但选用它监控机械位移量，还需设计与传感器配套的测量装置研制开发的位移测量装置适用于工业现场和多种测试领域。
解读苏州位移传感器lvdt工作原理
解读苏州位移传感器lvdt工作原理【1】苏州位移传感器LVDT（Linear Variable Differential Transformer）是一种常见的位移传感器，它用于测量物体的线性位移。
LVDT传感器由一个主线圈和两个从线圈组成。
物体的位移会影响LVDT传感器中的感应电磁场，通过检测感应电磁场的变化，可以测量物体的位移。
【2】LVDT传感器的工作原理是基于法拉第电磁感应定律。
当交流电通过主线圈时，在传感器中产生一个感应电磁场。
当物体相对于传感器移动时，这个感应电磁场的强度和方向会发生变化。
这个变化会导致两个从线圈中感应产生电动势的差异。
【3】主线圈和两个从线圈的设计使得LVDT传感器对外界磁场的影响较小。
通过将主线圈和从线圈串联，可以消除外界磁场对传感器的影响。
LVDT传感器具有较高的抗干扰能力。
【4】当物体相对于传感器发生线性位移时，主线圈和从线圈中感应产生的电动势差异将经过处理电路，转换成电压输出。
输出的电压与物体的位移呈线性关系。
【5】LVDT传感器的应用非常广泛。
它可以用于测量机械运动、液位、形变等。
在工业领域中，LVDT传感器常用于位移的实时监测与控制。
在科学研究中，LVDT传感器也被广泛应用于实验数据的采集与分析。
【6】总结来说，苏州位移传感器LVDT的工作原理是基于电磁感应定律。
通过检测主线圈和从线圈中感应产生的电动势差异，可以测量物体的线性位移。
LVDT传感器具有较高的抗干扰能力，被广泛应用于工业控制和科学研究领域。
【7】个人观点：苏州位移传感器LVDT是一种非常有效的位移测量工具。
其简单的结构和可靠的性能使得它在工业领域得到广泛应用。
我认为LVDT传感器以其高精度、高灵敏度和抗干扰能力，为各种行业的位移测量提供了可靠的解决方案。
随着科技的不断进步，LVDT传感器的应用前景将更加广阔。
【8】通过对苏州位移传感器LVDT工作原理的解读，相信你对该传感器的工作原理有了更深入的理解。
LVDT工作原理
LVDT工作原理LVDT（Linear Variable Differential Transformer）是一种常用的线性位移传感器，广泛应用于工业自动化、航空航天、机械制造等领域。
它通过测量磁场的变化来实现对物体位移的测量，具有高精度、高灵敏度和长寿命等特点。
LVDT由主体、一次线圈、二次线圈和铁芯组成。
主体通常由不导电材料制成，用于支撑和保护线圈和铁芯。
一次线圈通常由绕制在主体上的细线组成，它与电源连接，产生一个交变电磁场。
二次线圈则绕制在一次线圈的两侧，与测量电路相连，用于感应和测量位移。
当没有外力作用时，铁芯位于一次线圈的中心位置，二次线圈感应到的电压为零。
当物体位移时，铁芯会随之移动，改变一次线圈中的磁场分布。
这种磁场变化会导致二次线圈感应到的电压发生变化，通过测量这个变化，可以确定物体的位移。
LVDT的工作原理基于法拉第电磁感应定律。
根据这个定律，当一个导体在磁场中运动时，会在导体两端产生感应电动势。
LVDT利用这个原理，通过测量感应电动势的变化来确定位移。
具体来说，当一次线圈通电时，会产生一个交变电磁场。
这个电磁场会穿过铁芯，并感应到二次线圈中。
当铁芯位于一次线圈的中心位置时，磁场穿过二次线圈的面积最大，感应到的电压为零。
当铁芯发生位移时，磁场穿过二次线圈的面积会发生变化，感应到的电压也会发生变化。
通过测量这个电压的变化，可以确定铁芯的位移。
为了提高测量精度，常常使用差动测量的方法。
差动测量是指将一次线圈分为两部分，分别与两个二次线圈相连。
这样，在测量时，两个二次线圈感应到的电压会相互抵消，从而减小了干扰信号的影响，提高了测量的灵敏度和准确性。
除了位移测量，LVDT还可以用于测量压力、力、扭矩等物理量。
通过将这些物理量转换为位移，再利用LVDT进行测量，可以实现对这些物理量的准确测量。
总结起来，LVDT是一种基于电磁感应原理的线性位移传感器。
通过测量磁场的变化来确定物体的位移，具有高精度、高灵敏度和长寿命等特点。
LVDT详解
图1-6
图1-5
图1-7
回弹式LVDT 内弹簧式LVDT
弹簧在线圈内运动，要求弹簧无磁，如图1-8所示。 滚珠导轨式LVDT
用于精密测量，与带滚珠导轨的测量头相连接，弹簧为宝塔形态，如图19所示。
图1-21 图1-8
图1-9
高压LVDT 气密封型LVDT
LVDT线圈密封在焊接的外管中，引出线用耐压的插座连接，如图1-10所示。
器分为三级： 商业级：0℃～+70℃ 工业级：-40℃～+85℃ 军 级：-55℃～+125℃ 9. 时间常数小，动态特性好，频带宽一般为200HZ（5ms）最高可500HZ （2ms）。 10.毛利率高：50%。
LVDT的特点
LVDT与光栅，磁栅，同步感应器等高精度测长仪器相比有以下几个优 点：
度20g。 5. 体积小，价格低，性能价格比高。
LVDT分类
按用途分类 交流LVDT 直流LVDT 回弹式LVDT 高压LVDT 航空航天LVDT 特种LVDT
交流LVDT 技术指标
交流LVDT的技术指标：
输入电压: 3Vrms (1～20Vrms)
激励频率: 2.5KHz (1～10KHz)
线性度: 0.5%;0.25%;0.2%;0.1%
LVDT工作原理 直流LVDT，更确切地说应该称为位移变送器。它是在位移传感器
LVDT基础上，外加电路，不论多大行程，都可以使其输出均为0～ ±5V，或0～±10V标准电压信号，或4～20mA标准电流信号的变送 器，其方框图如图1-2：
图1-2
LVDT的特点
1.结构简单，工作可靠，寿命长，线性度好，重复性好，性能价格比高，利税 率高。
（6.36—127毫米）≤0.5% 10.0英寸（254毫米）≤1.0% 输出： 4～20mA，二线制环路 回路供电： 12.75 to 28VDC 最大回路电阻： 600Ω@28VDC\ 输出噪声与纹波：25µA Pk-Pk (最大) 工作温度： -13°F至185°F（-25°至85°C） 灵敏度温度系数：0.04%/°C （最大） 稳定性： 30分钟预热之后为0.10%

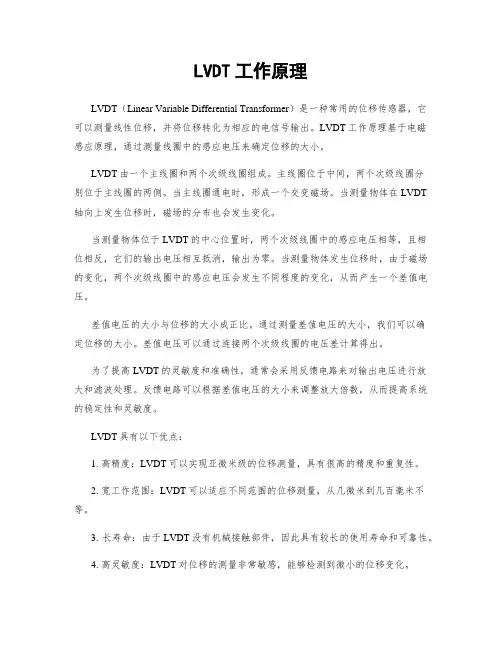

LVDT工作原理
LVDT工作原理LVDT（Linear Variable Differential Transformer）是一种常用的位移传感器，它可以测量线性位移，并将位移转化为相应的电信号输出。
LVDT工作原理基于电磁感应原理，通过测量线圈中的感应电压来确定位移的大小。
LVDT由一个主线圈和两个次级线圈组成。
主线圈位于中间，两个次级线圈分别位于主线圈的两侧。
当主线圈通电时，形成一个交变磁场。
当测量物体在LVDT 轴向上发生位移时，磁场的分布也会发生变化。
当测量物体位于LVDT的中心位置时，两个次级线圈中的感应电压相等，且相位相反，它们的输出电压相互抵消，输出为零。
当测量物体发生位移时，由于磁场的变化，两个次级线圈中的感应电压会发生不同程度的变化，从而产生一个差值电压。
差值电压的大小与位移的大小成正比。
通过测量差值电压的大小，我们可以确定位移的大小。
差值电压可以通过连接两个次级线圈的电压差计算得出。
为了提高LVDT的灵敏度和准确性，通常会采用反馈电路来对输出电压进行放大和滤波处理。
反馈电路可以根据差值电压的大小来调整放大倍数，从而提高系统的稳定性和灵敏度。
LVDT具有以下优点：1. 高精度：LVDT可以实现亚微米级的位移测量，具有很高的精度和重复性。
2. 宽工作范围：LVDT可以适应不同范围的位移测量，从几微米到几百毫米不等。
3. 长寿命：由于LVDT没有机械接触部件，因此具有较长的使用寿命和可靠性。
4. 高灵敏度：LVDT对位移的测量非常敏感，能够检测到微小的位移变化。
5. 无需校准：LVDT的输出与线性位移成正比，无需校准即可获得准确的位移测量结果。
LVDT广泛应用于工业自动化、航空航天、机械制造、仪器仪表等领域。
它可以用于测量机械零件的位移、振动、变形等参数，为工程师提供准确的数据支持，从而实现精确控制和监测。
总结起来，LVDT工作原理是基于电磁感应原理，通过测量线圈中的感应电压来确定位移的大小。
它具有高精度、宽工作范围、长寿命、高灵敏度和无需校准等优点，被广泛应用于各个领域的位移测量和控制系统中。
《LVDT位移传感器》
您现在的位置：首页>产品系列>传感器GA系列GA系列产品均为LVDT与变送器电路分开的产品。
通过屏蔽电缆与变送器电路相连，传感器壳体的长度可以缩短，可直接将变送器电路裸板安装于二次仪表内，也可选变送器盒独立安装。
对多点测量，配我公司的5CB-10C型精密数字内带振幅和频率均很稳定，且输出功率强大的激励信号源。
位移计且可实现多达30支传感器的同时测量。
特点：坚固耐用、可靠性高应用：安装空间狭小的场合、便于多测点同时测量、检测仪器、工件定位、冶金化工行业、普通温湿度环境环境参数：以下测试结果环境为：温度20℃±2℃，湿度60%±10%，电源噪声<10mV，输出信号类型为0~5V时；您现在的位置：首页>产品系列>传感器DA系列DA系列产品均为将差动变压器（LVDT）与变送器电路统一封装在一个金属壳体里的机电一体化产品。
其高导磁性不锈钢外壳有效的使LVDT内部形成封闭而均衡的电磁场，对外界各种电磁干扰形成屏蔽变送器电路与LVDT直接在壳体内部连接，避免了交流小信号通过电缆线时的衰减和空间电磁干扰。
变送器电路多样化就能获得模拟量输出，可直接接各类数显或数采设备。
特点：抗干扰能力强、可远距离传输、安装使用简便、可长期连续工作应用：适合于工矿环境、流水线在线测量、通用试验室环境、普通温湿度环境环境参数：以下测试结果环境为：温度20℃±2℃，湿度60%±10%，电源噪声<10mV，输出信号类型为0~5V时；您现在的位置：首页>产品系列>传感器MA系列MA系列产品均为LVDT与变送器电路分开的产品。
使用很细微的漆包线绕制而成，传感器壳体部分外径只有8mm，有效的缩减了径向安装空间，通过屏蔽电缆与变送器电路相连，可直接将变送器裸板安装与二次仪表内，也可选配变送器盒独立安装。
特点:体积小重量轻、可轴向或侧向出线应用：安装空间狭小的场合、便于多测点同时测量、普通温湿度环境环境参数：以下测试结果环境为：温度20℃±2℃，湿度60%±10%，电源噪声<10mV，输出信号类型为0~5V时；您现在的位置：首页>产品系列>传感器SMA系列SMA系列产品均为LVDT与变送器电路分开的产品。
LVDT位移传感器的原理、特点及常见故障处理
LVDT位移传感器的原理、特点及常见故障处理
随着LVDT位移传感器不断发展，LVDT位移传感器的也应用于越来越广泛的领域，那么，LVDT位移传感器究竟有哪些要点呢？今天我们就一起来了解关于LVDT 位移传感器的四大要点。
LVDT位移传感器
一、LVDT位移传感器的原理
LVDT的结构由铁心、衔铁、初级线圈、次级线圈组成，如右图所示，初级线圈、次级线圈分布在线圈骨架上，线圈内部有一个可自由移动的杆状衔铁。
当衔铁处于中间位置时，两个次级线圈产生的感应电动势相等，这样输出电压为0;当衔铁在线圈内部移动并偏离中心位置时，两个线圈产生的感应电动势不等，有电压输出，其电压大小取决于位移量的大小。
为了提高传感器的灵敏度，改善传感器的线性度、增大传感器的线性范围，设计时将两个线圈反串相接、两个次级线圈的电压极性相反，LVDT输出的电压是两个次级线圈的电压之差，这个输出的电压值与铁心的位移量成线性关系。
LVDT工作过程中，铁心的运动不能超出线圈的线性范围，否则将产生非线性值，因此所有的LVDT均有一个线性范围。
二、LVDT位移传感器的主要特点
（1）原理直观、结构简单、工作可靠、使用寿命长；
（2）灵敏度高、线性范围宽、重复性好；
（3）分辨率高、应用广、适合于不同的应用；
（4）结构对称、零位可恢复；
（5）应用于小型制冷剂，如自由活塞式斯特林制冷机时，受到安装空间的限制。
三、LVDT位移传感器的优点
1.无摩擦测量。
LVDT 的可动铁芯和线圈之间通常没有实体接触，也就是说LVDT 是没有摩擦的部件。
它被用于可以承受轻质铁芯负荷，但无法承受摩擦负荷的重要测量。
例。
LVDT工作原理
LVDT工作原理LVDT（线性可变差动变压器）是一种常用的传感器，用于测量物体的位移。
它的工作原理是基于电磁感应的原理。
LVDT由一个固定的铁心和两个相邻的线圈组成，其中一个线圈为输入线圈，另一个线圈为输出线圈。
当输入线圈通电时，它会产生一个交变磁场。
这个磁场会穿过铁心并影响输出线圈。
当没有外部位移时，输出线圈的电压为零。
当物体发生位移时，铁心也会随之挪移，改变输出线圈中的磁场分布。
这个变化会导致输出线圈中的感应电动势发生变化，从而产生一个输出电压。
输出电压的大小与位移的大小成正比。
LVDT的输出电压是一个正弦波，其频率与输入电压的频率相同。
通过测量输出电压的幅值和相位，可以确定物体的位移大小和方向。
通常，LVDT的输出电压范围为几毫伏到几伏，可以通过放大电路进行信号处理和转换。
LVDT具有很高的灵敏度和线性度，可以实现弱小位移的精确测量。
它的工作频率范围广泛，通常在几十赫兹到几千赫兹之间。
此外，LVDT还具有良好的稳定性和耐用性，适合于各种工业和科学应用领域。
在实际应用中，LVDT通常需要与信号调理电路和数据采集系统配合使用。
信号调理电路可以放大、滤波和线性化LVDT的输出信号，以便进行准确的测量和控制。
数据采集系统可以将LVDT的输出信号转换为数字信号，并进行进一步的处理和分析。
总结起来，LVDT是一种基于电磁感应原理的位移传感器，通过测量输出电压的变化来确定物体的位移大小和方向。
它具有高灵敏度、线性度好、稳定性高等优点，广泛应用于工业和科学领域。
配合信号调理电路和数据采集系统的使用，可以实现精确的位移测量和控制。
Sensata技术有限公司LVDT传感器产品说明说明书
Page 1 Copyright © 2018 Sensata Technologies, Inc. | LVDT SENSORSDescriptionFeatures• Single & multiple channel designs (tandem or parallel arrangement)• Linear displacement from .001” to 60”• Stainless steel construction or lightweight aluminum • Operating pressures up to 10,000 psi (15.000 psi burst pressure)• High temperature & vibration environments (per MIL-STD 810 or RTCA DO-160)• High accuracy (± 0.25% full scale)• Infinite resolution • Hermetic designs available • Linearity (± 0.1% full scale)• Fault detection • High reliability (single channel MTBF of 1,000,000 hrs. typical)Applications• Flight control actuators • Valves • Nose wheel steering systems • Cockpit controls • Engine bleed air systems • Fuel controls • Fly-by-wire systems • Brake-by-wire systems • Environmental control systems • Thrust reverser • Engine control actuators • Engine fuel controlKavlico LVDTs operate using a non-contacting induction principle, providing friction free motion and nearly infinite resolution. These sensors have been refined and improved for over 50 years, making Kavlico LVDTs the standard for flight and engine control position measurements. Kavlico is the largest manufacturer of matched multiple channel sensors for redundancy.Multiple channels are provided in a variety of housing designs that can be directly mounted on the airframe control surfaces and cockpit controls, orprovided as an integral part of a servo valve or main ram actuator. Over 1 million Kavlico LVDTs are installed in aircraft worldwide.Page CONTACT US Americas +1 (800) 350 2727 – Option 1****************************Europe, Middle East & Africa +33 (3) 88 20 8080****************************Asia Pacific *************************.com China +86 (21) 2306 1500Japan +81 (45) 277 7117Korea +82 (31) 601 2004India +91 (80) 67920890Rest of Asia +886 (2) 27602006 ext 2808Copyright © 2018 Sensata Technologies, Inc.Sensata Technologies, Inc. (“Sensata”) data sheets are solely intended to assist designers (“Buyers”) who are developing systems that incorporate Sensata products (also referred to herein as “components”). Buyer understands and agrees that Buyer remains responsible for using its independent analysis, evaluation and judgment in designing Buyer’s systems and products. Sensata data sheets have been created using standard laboratory conditions and engineering practices. Sensata has not conducted any testing other than that specifically described in the published documentation for a particular data sheet. Sensata may make corrections, enhancements, improvements and other changes to its data sheets or components without notice.Buyers are authorized to use Sensata data sheets with the Sensata component(s) identified in each particular data sheet. HOWEVER, NO OTHER LICENSE, EXPRESS OR IMPLIED, BY ESTOPPEL OR OTHERWISE TO ANY OTHER SENSATA INTELLECTUAL PROPERTY RIGHT, AND NO LICENSE TO ANY THIRD PARTY TECHNOLOGY OR INTELLECTUAL PROPERTY RIGHT, IS GRANTED HEREIN. SENSATA DATA SHEETS ARE PROVIDED “AS IS”. SENSATA MAKES NO WARRANTIES OR REPRESENTATIONS WITH REGARD TO THE DATA SHEETS OR USE OF THE DATA SHEETS, EXPRESS, IMPLIED OR STATUTORY, INCLUDING ACCURACY OR COMPLETENESS. SENSATA DISCLAIMS ANY WARRANTY OF TITLE AND ANY IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, QUIET ENJOYMENT, QUIET POSSESSION, AND NON-INFRINGEMENT OF ANY THIRD PARTY INTELLECTUAL PROPERTY RIGHTS WITH REGARD TO SENSATA DATA SHEETS OR USE THEREOF.All products are sold subject to Sensata’s terms and conditions of sale supplied at SENSATA ASSUMES NO LIABILITY FOR APPLICATIONS ASSISTANCE OR THE DESIGN OF BUYERS’ PRODUCTS. BUYER ACKNOWLEDGES AND AGREES THAT IT IS SOLELY RESPONSIBLE FOR COMPLIANCE WITH ALL LEGAL, REGULATORY AND SAFETY-RELATED REQUIREMENTS CONCERNING ITS PRODUCTS, AND ANY USE OF SENSATA COMPONENTS IN ITS APPLICATIONS, NOTWITHSTANDING ANY APPLICATIONS-RELATED INFORMATION OR SUPPORT THAT MAY BE PROVIDED BY SENSATA.Mailing Address: Sensata Technologies, Inc., 529 Pleasant Street, Attleboro, MA 02703, USA.Revised 2/16/18Dimensions in mm [Inch]DIMENSIONS GLOSSARY OF TERMSSensitivity - The slope of a best-fit straight line drawn through the output data. An LVDT is a ratiometric device and the sensitivity should be expressed as the ratio of the volts out (V1-V2 ), per volt in (VE or V1+V2 ), per degree of rotation (V/V/ degree).Accuracy - The maximum allowed deviation from the nominal output, when the output is taken per the above sensitivity definition. Typically specified as a ± percent of full scale.Linearity - The maximum deviation of any calibration point from a specified straight line. The error is usually expressed as a percentage of Full Scale output. The most commonly used line is the “Best Fit Straight Line” (BFSL).Tracking - The uniformity of performance between channels of multiple channel LVDTs. Each channel’s output is compared and the maximum difference between multiple channels is termed “tracking”. Tracking is normally expressed as a percentage of Full Scale.Crosstalk - The term used for multiple channel units to describe the voltage produced in the secondary of one channel by the primary excitation of another channel.Full Scale - The algebraic difference between the nominal outputs at the ends of the electrical stroke. (Ref. Instrument Society of America, ISA - S37.1-1975)Temperature Coefficient - The % change in the LVDT sensitivity over a temperature range. Usually defined as a percentage per 100°F max. Example: 0.25%/100°F.Typical Output (Calibrated Range)Electrical SchematicNominal Individual Output。
LVDT位移传感器介绍
LVDT位移传感器介绍简介: 把LVDT的电测线路采用微电子技术全部封装入LVDT的壳体内。
输入电压±9V～±15V，输出信号±5V或0～5V或0～10V或4～20mA的信号，可与四位半液晶数显表DB-6型多点变位计配合使用，该仪器便于携带和在无交流电源的环境中使用。
DC－LVDT具有较强的抗干扰能力，适宜遥测。
工作原理: LVDT位移传感器由同心分布在线圈骨架上一初级线圈P，二个级线圈S1和S2组成，线圈组件内有一个可自由移动的杆装磁芯（铁芯），当铁芯在线圈内移动时，改变了空间的磁场分布，从而改变了初次级线圈之间的互感量M，当初级线圈供给一定频率的交变电压时，次级线圈就产生了感应电动势，随着铁芯的位置不同，次级产生的感应电动势也不同，这样，就将铁芯的位移量变成了电压信号输出。
为了提高传感器灵敏度改善线性度，实际工作时是将两个次级线圈反串接，故两个次级线圈电压极性相反，于是，传感器的输出是两个次级线圈电压之差，其电压差值与位移量成线性关系。
原理图如下：参数名称测量范围(mm)线性度土(%)灵敏度(mV/mm)直流差动变压器外形尺寸(mm)重量(g)高精度直DA一0.5 ±0.5(0～1)0.05 10000 140×φ15 90 DA一1 ±1(0～2) 0.05 5000 140×φ15 95 DA一2 ±2(0～4) 0.05 2500 140×φ15 95使用注意事项:1、传感器测杆应与被测物垂直接触。
2、请别让活动的铁芯和测杆受大的侧向力而造成变形弯曲，否则会严重影响测杆的活动灵活性。
传感器不可敲打、跌落。
3、避免所有引线在焊接处和电缆的夹固处断线。
4、夹持传感器壳体时应避免松动，但也不可用力太大、太猛。
5、安装传感器时应调节（挪动）传感器的夹持位置，使其位移变化不超出测量范围，既通过观测位移读数，使位移在预定的变化内，信号输出不超出额定范围。
