天津耀华滨海学校物理电流和电路达标检测卷(Word版 含解析)
天津耀华滨海学校物理电流和电路达标检测卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用4．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。
测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验：①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________.③、R X的数学表达式为：R X=_________________（用所测量的物理量及相应的符号表示）。
【答案】U R I =闭合S 1断开S 2，读出电流表A 的示数I 0 闭合S 2断开S 1，读出电流表A 的示数I X 00x x xR I R U I I == 【解析】【详解】 第一空．在“用伏安法测电阻”的实验中，用到的实验原理是U R I= ； 第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V ，未知电阻大于5Ω，根据欧姆定律求出电流为3V =0.6A 5ΩU I R == ，确定电流表的量程为0~0.6A 。
滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图；第三空． R 0与R x 并联，电流表在干路上，各支路上各有一个开关控制。
首先闭合R x 支路开关，测电流I x ，断开R x 支路开关，再闭合R 0支路开关，测电流I 0如图：；第四空．闭合S 1断开S 2，读出电流表A 的示数I 0，则可得电源电压为00U I R = ； 第五空．闭合S 2断开S 1，读出电流表A 的示数I X ，则可得x x R U I =； 第六空．由操作步骤a ，b 可得00x x xR I R U I I ==。
5．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。
那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。
（1）选用的器材：______________________________________________；（2）探究的方法：______________________________________________________。
【答案】电压表、导线若干将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极【解析】【分析】【详解】由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极。
(1)[1]选用的器材：电压表和导线若干。
(2)[2]探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。
6．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。
（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。
（2）第一次实验中弹簧测力计的示数如图所示为 N，]分析表中数据可以得到的结论是。
实验次数123接触面情况木块和长木板木块和棉布木块和毛巾摩擦力/N1．92．4（3）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。
你认为她的结论正确吗？，理由是。
（二）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压档位）、四个阻值不等的电阻以及若干条导线，进行了大胆地探究。
如图所示是他们的实验电路图。
（1）他们的猜想是：（只写一种猜想）。
[进行实验]（2）襄襄按照电路图正确地进行实验，在连接电路时开关处于；得到了表1中的实验数据。
襄襄在实验中，是靠只改变而得到实验数据的：测量三次的目的是：。
（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。
樊樊在实验中是靠只改变而得到实验数据的。
（4）在襄襄同学另外在测量串联电路电压规律中测L2两端的电压时,为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；瑞瑞同学用上面的方法能否测出L2两端的电压? 为什么?__ ．【答案】（1）匀速直线二力平衡 1．2 压力一定时，接触面越粗糙，受到的摩擦力越大不正确没有控制压力不变；（2）并联电路中，干路电流等于各支路电流之和断开 R1电阻大小多次测量，避免实验偶然性，寻找普遍规律；电源电压不可以，电压表正负接线柱接反了【解析】试题分析：（一）（1）实验时，我们利用二力平衡的知识，使水平方向的摩擦力等于弹簧测力计的示数，因此必须水平匀速直线拉动木块；（2）弹簧测力计的量程是5N，分度值是0．2N，示数为1．2N；分析表中数据可以得到，压力一定时，接触面越粗糙，受到的摩擦力越大；（3）因为有压力大小、接触面的粗糙程度影响摩擦力的大小，因此如果想探究摩擦力是否与接触面的大小有关，她应该控制压力大小和接触面的粗糙程度一定，但她沿竖直方向锯掉一半时，压力大小改变了，因此没有控制压力一定，因此实验是错误的；（二）（1）他们的猜想是：并联电路中，干路电流等于各支路电流之和；（2）在连接实验电路时开关处于断开，避免接通最后一根导线时，电路中有电流；表1中的实验数据，第二条支路电流没有变化，说明襄襄在实验中，是靠只改变R1电阻大小，而得到实验数据的：测量三次的目的是：多次测量，避免实验偶；（3）樊樊得到了表2中的数据，三次实验中，R1和R2的电流成倍数增大，说明樊樊在实验中是靠只改变电源电压得到实验数据的；（4）在测量串联电路电压规律中测L2两端的电压时，将电压表所接的B接点不动，只断开A接点，并改接到C接点上，是不对的，电压表的正负极接线柱接反了。

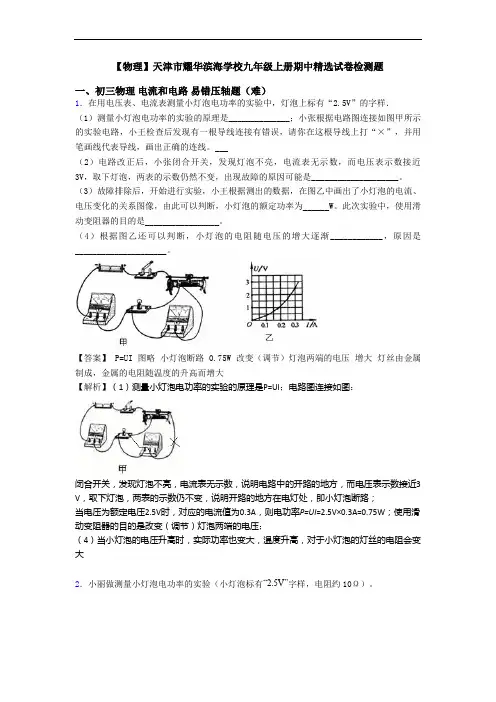

【物理】天津市耀华滨海学校九年级上册期中精选试卷检测题
【物理】天津市耀华滨海学校九年级上册期中精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。
___（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。
（3）故障排除后，开始进行实验，小王根据测出的数据，在图乙中画出了小灯泡的电流、电压变化的关系图像，由此可以判断，小灯泡的额定功率为______W。
此次实验中，使用滑动变阻器的目的是_________________。
（4）根据图乙还可以判断，小灯泡的电阻随电压的增大逐渐____________，原因是_____________________。
【答案】P=UI图略小灯泡断路0.75W改变（调节）灯泡两端的电压增大灯丝由金属制成，金属的电阻随温度的升高而增大【解析】（1）测量小灯泡电功率的实验的原理是P=UI；电路图连接如图：闭合开关，发现灯泡不亮，电流表无示数，说明电路中的开路的地方，而电压表示数接近3 V，取下灯泡，两表的示数仍不变，说明开路的地方在电灯处，即小灯泡断路；当电压为额定电压2.5V时，对应的电流值为0.3A，则电功率P=UI=2.5V×0.3A=0.75W；使用滑动变阻器的目的是改变（调节）灯泡两端的电压；（4）当小灯泡的电压升高时，实际功率也变大，温度升高，对于小灯泡的灯丝的电阻会变大2．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。
（1）如图甲所示是小丽连接的部分电路，请将电路连接完整_________。

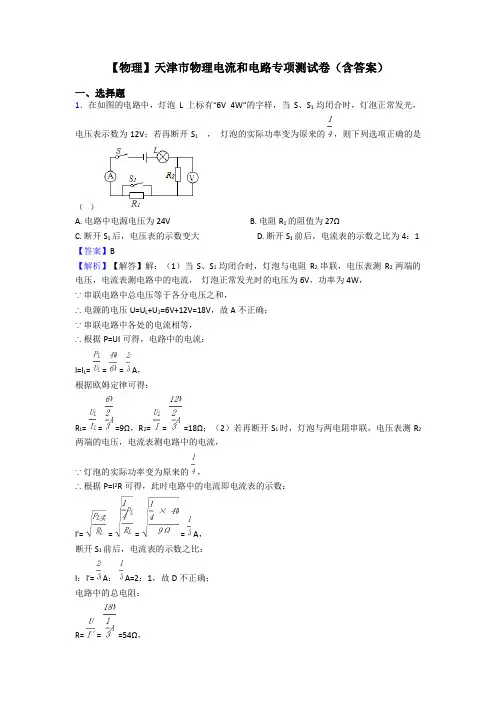

【物理】天津市物理电流和电路专项测试卷(含答案)
【物理】天津市物理电流和电路专项测试卷（含答案）一、选择题1．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A. 电路中电源电压为24VB. 电阻R1的阻值为27ΩC. 断开S1后，电压表的示数变大D. 断开S1前后，电流表的示数之比为4：1【答案】B【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压为6V，功率为4W，∵串联电路中总电压等于各分电压之和，∴电源的电压U=U L+U2=6V+12V=18V，故A不正确；∵串联电路中各处的电流相等，∴根据P=UI可得，电路中的电流：I=I L= = = A，根据欧姆定律可得：R L= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，∵灯泡的实际功率变为原来的，∴根据P=I2R可得，此时电路中的电流即电流表的示数：I′= = = = A，断开S1前后，电流表的示数之比：I：I′= A： A=2：1，故D不正确；电路中的总电阻：R= = =54Ω，∵串联电路中总电阻等于各分电阻之和，∴R1=R﹣R L﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B正确；电压表的示数：U2′=I′R2= A×18Ω=6V＜12V，即电压表的示数变小，故C不正确．故选B．【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压；根据P=UI求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，根据灯泡的实际功率变为原来的和P=I2R求出电路中的电流，进一步得出断开S1前后电流表的示数之比，利用欧姆定律求出电路中的总电阻，利用串联电路的电阻特点求出R1的阻值，再利用欧姆定律求出电压表的示数．2．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。
天津市东丽区天津耀华滨海学校2024年物理高三第一学期期中达标检测试题含解析
天津市东丽区天津耀华滨海学校2024年物理高三第一学期期中达标检测试题请考生注意：1．请用2B 铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。
写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题：本题共6小题，每小题4分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1、（改编）一个单摆，如果摆球的质量增加为原来的4倍，摆球经过平衡位置时的速度减为原来的12，则单摆的（ ） A ．频率不变，振幅不变 B ．频率不变，振幅改变 C ．频率改变，振幅不变D ．频率改变，振幅改变2、如图，由均匀的电阻丝组成的等边三角形导体框，垂直磁场放置，将AB 两点接入电压恒定的电源两端，通电时电阻丝AB 段受到的安培力为F ，则此时三根电阻丝受到的安培力的合力大小为A ．FB ．1.5FC ．2FD ．3F3、如图所示，P 是水平面上的圆弧凹槽，从高台边B 点以某速度v 0水平飞出的小球，恰能从固定在某位置的凹槽的圆弧轨道的左端A 点沿圆弧切线方向进入轨道．O 是圆弧的圆心，θ1是OA 与竖直方向的夹角，θ2是BA 与竖直方向的夹角，则A ．21tan 2tan θθ= B ．1212tan tan θθ= C ．12tan tan 2θθ=D ．12tan 2tan θθ= 4、如图所示，某高处有一固定的光滑半球形容器，底部有一小孔，用一细轻杆通过小孔，使容器内壁的一个光滑小球缓慢地沿内壁下滑很小的一段（已知杆的弹力始终沿着杆），则在此过程中下列说法正确的是（ ）A ．杆对球的作用力大小越来越小B ．杆对球的作用力大小不变C ．容器壁对球的作用力大小越来越大D ．容器壁对球的作用力大小越来越小5、如图所示，在光滑水平面上放置一个质量为M 的滑块，滑块的一侧是一个14圆弧形凹槽OAB ，凹槽半径为R ，A 点切线水平。
天津耀华滨海学校物理物态变化实验达标检测卷(Word版 含解析)
一、初二物理物态变化实验易错压轴题（难）1．在“探究晶体熔化和凝固规律”的实验中,绘制出了如图所示的图像.（1）图中,海波的熔化过程是________段(用图中字母表示),此过程中海波________热(选填“吸”或“放”).（2）图中,海波在D点是________态,在G点是________态(均选填“固”或“液”). （3）为了探究不同晶体熔化时吸收的热量是否相同,在相同的烧杯中分别装上80 g的冰和萘,用________的酒精灯加热(选填“相同”或“不同”),测出它们熔化过程所用的时间如表.由此可知,质量相同的不同晶体熔化时吸收的热量是________的(选填“相同”或“不同”).【答案】BC 吸液固相同不同【解析】(1)图中BC段表示温度不变，即表示海波的熔化过程，此过程中海波处于固液共存态． (2)由图象可知，AB段表示海波还没有熔化处于固态，BC段是海波的熔化过程，CD段表示海波已经熔化完毕，故D点处于液态，EF段表示凝固过程，在F点已经凝固完毕，故G点处于固态． (3)在相同的烧杯中分别装上了80g的冰和萘，用同样的酒精灯加热，保证吸收相同的热量，根据图表示物质熔化的时间可以看出：质量相同的不同晶体熔化成液体时吸收的热量是不同的．点睛：根据控制变量的思想，相同质量的冰和萘完全熔化所需的时间不同，而加热装置相同，这就说明了两者完全熔化时，吸收的热量是不同的，可据此进行分析．2．做“观察水的沸腾”实验时：（1）实验使用的温度计是根据液体的________规律制成的．（2）如图甲为某同学实验时测沸水温度的情形．他的错误之处是________．（3）纠正错误后，他观察到从开始加热至水沸腾，所用时间过长，造成这种现象的原因可能是________．（4）他对实验进行了改进之后，每隔1min记录温度计示数（见下表），直到水沸腾一段时间后停止读数，根据表中的数据在图乙中画出水温随时间变化的图象．（_____________）时间t/min0123456789温度T/℃90929496989999999999（5）他们观察到水沸腾时的现象应该是丙图中的________图．从实验可得出，液体在沸腾过程中要________热，但温度________；实验测出水的沸点为________℃．【答案】热胀冷缩温度计的玻璃泡碰到了烧杯底水太多（或水的初温较低）a吸保持不变99【解析】【分析】【详解】(1)实验室中常用的液体温度计是根据液体的热胀冷缩规律制成的．(2)在甲图中，温度计的玻璃泡接触了烧杯的底部，会导致测量结果偏大；(3)水加热时间过长可能是水的初温太低，可以用初温较高的水开始加热；也可能是水量太多，可以减小水量；也可能是酒精灯火焰太小，可以增大火焰，也可能使烧杯未加盖等；(4) 根据表中的数据描点，并用平滑的曲线连接起来，如图所示：(5) a图中气泡在上升过程中体积不断变大，所以a图是沸腾时的情况；b图中气泡在上升过程中体积不断减小，所以b图是沸腾前的情况．从实验可得出，液体在沸腾过程中仍要加热，还在不断吸热，从表中数据来看，沸腾后温度不变，实验测出水的沸点为99℃．故答案为热胀冷缩；温度计的玻璃泡接触了容器底；水太多（或水的初温较低）；图见详解；a；吸；保持不变；99．3．探究水沸腾时温度变化的特点：(1)如图甲、乙所示，是小明同学在实验中，用数码相机拍摄的水沸腾前和沸腾时的两张照片，其中_____是水沸腾时的情况；(2)实验前，向烧杯中倒入热水而不是冷水，这样做是为了_____；(3)由实验数据绘制出温度随时间变化的图像，如图丙所示。
【物理】天津市电流和电路专项检测试题(含答案解析)
【物理】天津市电流和电路专项检测试题（含答案解析）一、选择题1．如图所示，对于甲、乙、丙、丁四幅图解释合理的是（）A. 甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电B. 乙：闭合开关，小磁针N极向右偏转至水平位置C. 丙：该实验装置演示的是电动机的工作原理D. 丁：其它条件相同时，线圈的匝数越多，电磁铁磁性越强【答案】D【解析】【解答】解：A、毛皮摩擦过的橡胶棒带负电荷，题中的橡胶棒不一定带负电；验电器金属箔片张开，只能说橡胶棒带了电荷，但不能确定橡胶棒所带电荷的种类，故A错误；B、闭合开关，电流从螺线管的右端流入、左端流出，根据安培定则可知，通电螺线管的左端是N极；根据同名磁极相互排斥可知，小磁针N极将向左偏转至水平，故B错误；C、若开关闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感应实验的装置，该装置的实验原理应用于制造发电机，故C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同；在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，这说明线圈的匝数越多，电磁铁磁性越强，故D正确．故选D．【分析】（1）甲图：验电器是根据同种电荷相互排斥的原理；（2）乙图：根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；（3）丙图：电动机的原理是通电线圈在磁场中受力而发生转动，发电机的原理是电磁感应；（4）丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．2．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．3．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（）A. 电流表测量干路的电流B. 电压表示数等于L1的电压C. 只断开S2，电流表示数不变D. 只断开S2，电压表示数变为零【答案】 B【解析】【解答】解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。

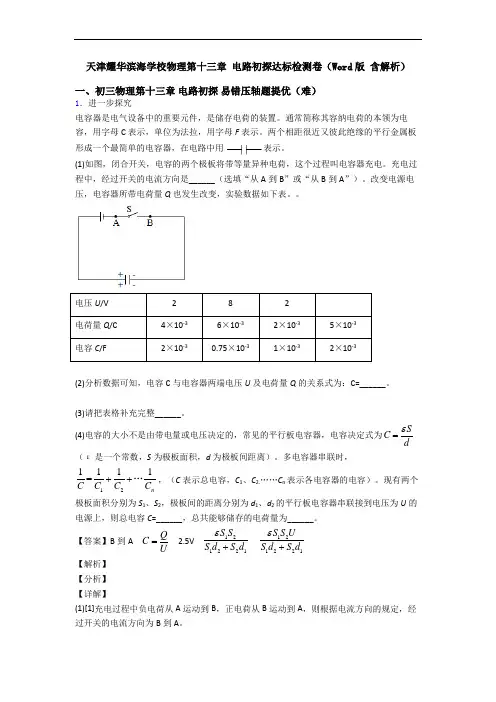

天津耀华滨海学校物理第十三章 电路初探达标检测卷(Word版 含解析)
天津耀华滨海学校物理第十三章电路初探达标检测卷（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小 【解析】 【分析】 【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V 增大到3.8V ，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A 量程，每一个大格代表0.2A ，每一个小格代表0.02A ，电流为0.4A ，则灯泡的额定功率： 3.80.4 1.52P UI V A W ==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R ，电路电流0=U I R R+，则根据P 滑=I 2可知：22222000()100220U U R U R R R R R R R R R⨯==Ω+++++Ω； 又因为R 的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R 滑=10Ω时消耗的功率最大）． 【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．3．“探究串联电路的电压关系”实验电路如图甲所示。
天津耀华滨海学校物理电与磁达标检测卷(Word版 含解析)
天津耀华滨海学校物理电与磁达标检测卷（Word版含解析）一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．如图，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中（1）接通电源，铝棒AB向左运动，说明磁场对电流有的_____作用，_____（选填“电动机“或“发电机”）利用这一原理工作的．（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向_____（选填“左”成“右”）运动，说明力的方向与_____方向有关．（3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关，请在图中器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想．添加器材：_____简要做法：_____【答案】力电动机右磁场滑动变阻器将滑动变阻器串联在电路中，改变滑片的位置，观察铝棒摆动的幅度【解析】（1）把一根轻质的铝棒作为直导线放在蹄形磁体的磁场里，接通电源，看到直导线向左运动，说明磁场对通电导线有力的作用；电动机就是利用该原理制成的；（2）只将磁体的两极对调，接通电源，导体的运动方向会改变，所以观察到直导线向右运动；说明力的方向与磁场的方向有关；（3）探究磁场中通电导线作用力大小与导线中电流的大小是否有关，可以在其他条件不变的情况下，添加一滑动变阻器来改变电路中的电流．其做法如下：在图所示的电路中串联一个滑动变阻器，移动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度；以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关．3．利用如图所示的实验装置探究电动机的工作原理，请你完成下列问题．（1）通电后图甲中ab段导线受磁场力的方向竖直向上，请在图丙中作出ab段导线所受到的磁场力F′的示意图；（_____）（2）当线圈转过图乙所示位置时，通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转动至少半周；（3）生产实际中，为使直流电动机的转子能持续不停地转动，在此结构的基础上主要是通过加装_____来实现的（填直流电动机的结构名称）．【答案】电流方向换向器【解析】【分析】电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次；直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．【详解】（1）由于电流从电源的正极出发，故此时图1中ab的电流方向是由a到b；在图丙中，由于电流的方向和磁场的方向均没有改变，故此时线圈所受力的方向仍不变，即力的方向仍是向上的，如图所示：（2）据图乙能看出，再向下转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的受力方向，所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动至少半圈；（3）直流电动机的线圈可以持续转动，是因为它加装了换向器，换向器能在线圈刚转过平衡位置时，自动改变线圈中的电流方向．4．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线 a 与接线柱 2 相连．（1）为了使指针在受磁场力的作用在能绕 O 点转动，需在 E 处加装铁块，加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在 O 点转轴处涂抹润滑油，目的是_____，使指针转动更灵活．（2）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片 P 到某一位置，记下此时指针偏转的角度，保持滑片 P 位置不变，导线 a 改为与接线柱 1 相连，可以探究电磁铁磁性强弱与_____的关系；保持接线方式不变，移动变阻器滑片 P，可以探究电磁铁磁性强弱与另外一个因素的关系．（3）当滑动变阻器的滑片 P 向左滑动时，指针偏转的角度将会______（选填“增大”或“减小”）．（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图 E 处，且让磁铁的右端为_____极，闭合开关后，同学们发现指针果然向左偏转．（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？______（只写出一个即可）【答案】减小摩擦线圈匝数减小 N 铁芯大小【解析】（1）根据减小摩擦的方法解答；（2）根据1、2位置比较接入电路线圈匝数多少可知答案；（3）当滑动变阻器的滑片 P 向左滑动时，电阻变大，电流变小，磁场减弱；（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．【详解】（1）在O点转轴处涂抹润滑油可以使接触面变光滑，从而减小了摩擦；（2）保持滑片P位置不变，忽略线圈电阻，则电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；保持接线方式不变，移动变阻器滑片P，改变电流大小，可以探究电磁铁磁性强弱与电流大小的关系．（3）当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，则通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响；所以指针的偏转角度大小还与铁芯大小有关，也与竹片削制的指针质量有关．5．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；6．在“探究影响电磁铁磁性强弱的因素”实验中，小亮制成简易电磁铁甲、乙，并设计了如图所示的电路进行实验．(1)根据图示的情境可知，电磁铁________(选填“甲”或“乙”)的磁性强，说明电流一定时________，电磁铁磁性越强．(2)当滑动变阻器滑片P向左移动时，电磁铁甲、乙吸引大头针的个数________(选填“增加”或“减少”)，说明同一电磁铁，通过的电流越________，电磁铁的磁性越强．(3)电磁铁甲的上端是________极，下端吸引大头针，可以使大头针磁化，大头针下端分散的原因是________．【答案】甲线圈匝数越多增加大 N 大头针被磁化，同一端的磁性相同，同名磁极相互排斥【解析】(1)由图可知，甲吸引的大头个数多，故甲的磁性强，在电流相同的情况下，匝数越多，电磁铁的磁性越强；(2)当滑动变阻器滑片向左移动时，电阻减小，电流变大，电磁铁甲、乙吸引大头针的个数增加；说明电流越大，电磁铁磁性越强；(3)根据右手安培定则，四指绕向电流的方向，大拇指所指的方向即为螺线管的N极；则乙铁钉的上端是电磁铁的S极；大头针被磁化，同一端的磁性相同，互相排斥，所以下端分散．点睛：根据电磁铁吸引大头针个数的多少判断电磁铁磁性的强弱；根据滑片移动，判定电流的变化，从而判断出磁性的变化．7．瑞瑞同学有-辆玩具电动车，在行驶的过程中，车上的小动物可以自由旋转，这种功能是由两个电动机带动的，如图所示是该玩具电动车的简化电路图．目前该车某一处出现了故障：通电后玩具电动车只能行驶，上面的动物不能旋转．对此，瑞瑞同学提出了猜想：[猜想与假设](1)可能是旋转开关有故障；(2)可能是旋转定时器有故障；(3)可能是________有故障．瑞瑞同学利用一只电压表来判断故障的位置．[进行实验]（1）将玩具电动车装上四只新干电池，闭合旋转开关和旋转定时器；（2）将电压表一端接在d点不动，另一端依次接在a点、b点和c点，观察电压表示数． [分析与论证]（1）如果另一端接在点时电压表有示数，接在点时无示数，说明旋转开关________（选填“断路”、“短路”或“正常”）；（2）如果另一端分别接在、点时，电压表都有示数，然后改接到点，发现电压表仍然有示数，且，说明________和________正常，________有故障．[交流评估]瑞瑞将他的检修方法与小明和小华进行了交流．（1）小明说，在[进行实验]的第（2）步，只用一根导线连接、，就可以判断旋转电动机是否断路，方法是：如果旋转电动机________，就表明它是好的．（2）小华说，在[进行实验]的（2）第步，也可以用电流表检测旋转开关和旋转定时器是否损坏，方法是：将电流表接、，如果旋转电动机仍不转，表明旋转开关可能是________（好的/坏的）；再将电流表接、，判断旋转定时器的好坏；但绝对不能将电流表接到、之间，否则有可能________．【答案】旋转电动机断路旋转开关旋转定时器旋转电动机转动好的短路【解析】【分析】（1）由题知，通电后玩具电动车只能行驶，而上面的动物不能旋转，说明行驶电动机所在的支路没有问题，问题在旋转电动机所在的支路。
天津耀华滨海学校物理内能达标检测卷(Word版 含解析)
天津耀华滨海学校物理内能达标检测卷（Word版含解析）一、初三物理内能易错压轴题（难）1．小明在学习“物质的比热容”时，取相同质量的水和沙子，用相同的酒精灯加热，测得它们升高的温度如表，并在图乙中作出沙子升高的温度随时间变化的图线．（1）用温度计测量水的初温如图甲所示，其读数为__________℃。
（2）实验中选用相同的酒精灯加热，可以认为相同时间内水和沙子__________相同．（3）请利用表中数据在图乙中作出表示水升高的温度随时间变化规律的图线。
（4）沙子在1.0～1.5min内升高的温度有明显异常，其主要原因是__________。
（5）小明再用50g水和100g水做实验，以吸收的热量Q为纵坐标，升高的温度△t为横坐标，分别画出50g水和100g水的Q-△t图象．它们都是过原点的直线，即Q=k△t．进一步分析，发现这两条直线的k值与对应水的__________之比相等。
【答案】（1）18 （2）吸收的热量（3）答案如图所示（4）没有及时用玻璃棒搅拌，使沙子受热均匀（5）质量【解析】试题分析：物体吸热升温快慢与物质的种类、物体的质量、吸热的多少等因素有关。
在实验中要比较水和沙子吸热升温快慢就需要选择相同质量的水和沙子；采用相同的加热器，可以使水和沙子在相等时间内吸收热量相等。
在实验器材中还需要搅拌棒，沙子是固体，加热时间/min0.5 1.0 1.5 2.0 2.5升高的温度/℃水 2.0 4.0 6.08.010.0沙子 4.37.915.218.421.5加热时上下沙子受热不均匀，需要不断搅拌；水是液体，加热时通过对流使其受热均匀的。
吸收热量的多少可以利用Q=cm△t计算，水的比热是相同的，Q与△t是正比关系，所以画出来的是过原点的直线，利用Q=k△t表示它们的关系时，k=cm，c是比热容，是一个定值，实验中改变水的质量m，就是改变了k的值。
考点：比较质量相等的不同物质吸热升温快慢2．如图所示，将初温和质量相等的色拉油和水，分别装到相同的烧杯中，探究不同物质吸热升温现象。
天津市耀华滨海学校物理电流和电路单元练习(Word版 含答案)
天津市耀华滨海学校物理电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。
若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。
本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。
它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。
天津市耀华滨海学校物理电功率单元练习(Word版 含答案)
天津市耀华滨海学校物理电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。
(1)小伟连接的电路如图甲所示，闭合开关后，发现______（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；______(2)解决问题后，小伟先将5Ω的定值电阻接入电路。
调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P 向______（填左”或“右”）端移动，使电压表的示数保持______V不变，再次读取电流表的示数；(3)把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。
为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于______V。
由实验得出的结论是：当电压一定时，______；(4)小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。
并绘制了L1的U﹣I图象如图丙所示，该图象不是直线的原因是______；(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图象，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。
请将她的实验步骤补充完整：①闭合开关S．将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为______，此时L2正常发光。
②将开关S0由1改接到2，滑动变阻器的滑片P______（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图象可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝______；③小灯泡L2的额定功率P额＝______（用U、I额、R表示）【答案】电压表右 2 2.5 电流与电阻成反比灯的电阻随温度的变化而变化I额保持不动11U UI-(U﹣I额×R )×I额【解析】【分析】【详解】(1)[1]原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。
