倒闸操作票范本
电力公司倒闸操作票格式
电力公司倒闸操作票格式操作票编号：_____________________操作票名称：倒闸操作操作人：_______________________日期：_________________________地点：_________________________设备名称：_____________________操作内容：1.操作前准备：（1）确认工作地点和设备名称，了解倒闸操作的目的和步骤；（2）检查周围环境，排除杂物和障碍物，确保安全；（3）穿戴个人防护装备，如绝缘手套、绝缘鞋等；（4）与值班操作员或其他相关人员进行预操作会商，确认电源情况和操作顺序；（5）检查设备及相关固定线路是否符合操作要求，如有异常情况及时报告上级；（6）确认设备处于安全隔离状态，调整设备至初始位置；2.操作步骤：（1）操作前确认操作票编号和名称，并将操作票张贴在操作位置；（2）确认倒闸操作方向和位置，根据设备要求使用正确的操作工具进行倒闸操作；（3）输入相应的操作参数，如电流值、电压值等，确保设定正确；（4）操作人员核对设备的位置、方向和参数是否正确；（5）按照操作要求，打开设备的倒闸开关，同时注意观察开关位置的变化；（6）等待一段时间，确认设备稳定后再进行下一步操作；（7）如有需要，进行接地操作，并保证接地可靠；（8）根据设备要求，关闭倒闸开关，同时注意观察开关位置的变化；（9）检查设备的状态是否正常，确认设备处于安全状态；3.操作后处理：（1）将操作工具及时清理干净，并归入指定的存放位置；（2）清理现场，将杂物和工具清理干净；（3）填写操作记录，包括操作的时间、操作人员、设备状态等信息；（4）将操作记录交给相关人员进行确认和存档；（5）与值班操作员或其他相关人员进行交接，告知操作情况和设备状态；（6）报告上级，告知操作结束和设备恢复情况，如有异常情况及时上报。
备注：如有特殊情况或要求，请在本操作票上注明，并报告上级批准。
电气倒闸操作票_3
6
合上1#发电机3#PT的二次开关，
1
7
合上励磁刀闸，
18
检查励磁刀闸确合，
19
将励磁柜交，直流电源合上，
20
检查冷却装置电源指示灯亮,
21
将自动励磁装置切换至远方控制，
22
投入1#发电机的启停机压板，
23
合上1#发电机车控装置的交|直流控制开关，
操作人;监护人：值班负责人：值长：
电气倒闸操作票
共页第页编号：
05Байду номын сангаас
合上1#发电机断路器的合闸开关，
06
将1#发电机断路器的储能开关切自“合位”，
07
将1#发电机断路器的就地|远方切自“远方”，
08
装上1#发电机1#PT的一次保险，
09
将1#发电机的1#PT推至“工作位置”,
10
合上1#发电机1#PT的二次开关，
11
装上1#发电机2#PT的一次保险，
12
将1#发电机的2#PT推至“工作位置”,
电气倒闸操作票
共页第页编号：
发令人
受令人
发令时间年月日
时分
开始时间
结束时间
操作任务
1#F发电机自动准同期并网。
操作目的：
序号
0
1
接值长令：“1#F发电机自动准同期并网操作”，
02
收回1#发电机所有工作票，恢复常设遮拦，
03
拉开1#发电机断路器的电源侧接地刀闸，确断，
04
合上1#发电机断路器的操作开关，
操作人;监护人：值班负责人：值长：
电气倒闸操作票
共页第页编号：
发令人
受令人
发令时间年月日
变电所倒闸操作票范本
变电所倒闸操作票范本
变电所倒闸操作票范本
票号: XXXX
操作日期: XXXX年XX月XX日
变电所: XXXX变电所
操作人员: XXXX
操作设备: XXXX设备
操作类型: 倒闸操作
倒闸前准备工作：
1. 确认电压为零：检查相关开关刀闸，确保处于断开位置。
2. 进行接地操作：将接地线夹具与设备接地连接。
倒闸操作步骤：
1. 确保相关人员已远离危险区域。
2. 查看操作设备的状态：检查设备是否正常运行、无异常声音或异味。
3. 检查继电保护装置的状态：确认继电保护装置工作正常，无任何故障报警。
4. 执行倒闸操作：轻轻推动开关刀闸，使其闭合。
倒闸操作结束后：
1. 检查操作设备状态：观察设备运行是否正常，确认无异常情况。
2. 拆除接地线夹具：将接地线夹具与设备接地连接分离。
3. 完成操作记录。
备注：操作过程中如有异常情况或安全问题出现，应立即停止操作，并汇报相关人员处理。
操作人员签名:
操作人员联系电话:
-
此为变电所倒闸操作票范本，具体内容根据实际情况自行修改。
操作过程中务必遵循安全操作规程，确保操作过程安全可靠。
KV配电室倒闸操作票
KV配电室倒闸操作票
一、操作票信息
操作单位名称：XXX公司
配电室名称：KV配电室
操作日期：XXXX年XX月XX日
操作人员：XXX
二、安全注意事项
1.在操作前，要确保所有相关设备已经停止运行，并且断开电源。
2.操作人员必须穿戴好工作服、绝缘手套和绝缘鞋，并且佩戴好安全帽。
3.操作过程中，切勿进行与操作无关的活动，保持专注。
4.操作人员必须对设备进行检查，确保其处于良好状态，不存在损坏或者故障。
5.在进行倒闸操作时，必须按照操作规程进行，不得擅自修改或者操作不当。
6.操作完毕后，操作人员要及时归还操作票并报备相关领导。
三、操作步骤
1.准备工作
a.检查配电室内各设备是否已经停止运行，并且断开电源。
b.穿戴好工作服、绝缘手套和绝缘鞋，并佩戴好安全帽。
c.检查倒闸操作设备是否正常。
2.操作倒闸
a.找到相应的倒闸装置，确认其位置。
b.按照顺序，将倒闸装置操作至关闭位置。
c.确认倒闸是否已经完全关闭。
3.检查操作结果
a.检查倒闸装置是否已经完全关闭。
b.检查倒闸运行是否正常。
四、操作完毕
1.复核操作结果，确认倒闸已经完全关闭。
2.操作人员要及时归还操作票，并报备相关领导。
3.将配电室内设备恢复运行，并恢复正常供电。
4.对倒闸操作所涉及的设备进行全面检查，确保安全。
五、签字确认
操作人员：XXX
日期：XXXX年XX月XX日
审核人员：XXX
日期：XXXX年XX月XX日。

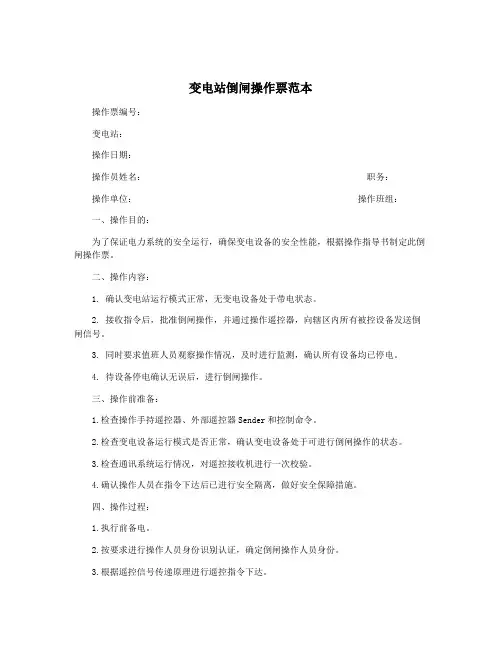

变电站倒闸操作票范本
变电站倒闸操作票范本操作票编号：变电站：操作日期：操作员姓名：职务：操作单位：操作班组：一、操作目的：为了保证电力系统的安全运行，确保变电设备的安全性能，根据操作指导书制定此倒闸操作票。
二、操作内容：1. 确认变电站运行模式正常，无变电设备处于带电状态。
2. 接收指令后，批准倒闸操作，并通过操作遥控器，向辖区内所有被控设备发送倒闸信号。
3. 同时要求值班人员观察操作情况，及时进行监测，确认所有设备均已停电。
4. 待设备停电确认无误后，进行倒闸操作。
三、操作前准备：1.检查操作手持遥控器、外部遥控器Sender和控制命令。
2.检查变电设备运行模式是否正常，确认变电设备处于可进行倒闸操作的状态。
3.检查通讯系统运行情况，对遥控接收机进行一次校验。
4.确认操作人员在指令下达后已进行安全隔离，做好安全保障措施。
四、操作过程：1.执行前备电。
2.按要求进行操作人员身份识别认证，确定倒闸操作人员身份。
3.根据遥控信号传递原理进行遥控指令下达。
4.倒闸操作结束后，按照要求进行安全示意信号的发送。
五、操作注意事项：1.操作人员在进行倒闸操作前，必须向值班人员进行倒闸操作的通知和确认操作条件的确认。
2.操作人员必须清楚地了解倒闸操作的影响，熟知各项安全措施和规章制度，遵守操作规程，正确接受、执行指令。
3.操作人员必须装备了解KYN28A -12 / AC22；YB11 交流三相干式变压器（双绕组，小于等于2500KVA）；XGN box 小型高压开关设备；ZX4A -12 / 24型干式电流互感器；S9 / KN-30型全密封干式变压器，掌握及使用操作遥控器，熟悉倒闸电路，以确保顺利进行倒闸操作。
4.遵守操作规程，注意操作顺序，确保操作正确完整。
5.操作过程中，不得中途停止或更改操作，必须直到操作完全结束为止。
六、操作结束：1. 在倒闸操作结束后，操作人员必须核对并记录设备停电时间。
2. 操作人员必须根据通知确保安全接地措施、电缆接头及分接箱、电力测量设备及接线端子的安全情况，按规定提交工作报告。
倒闸操作票送电
合上变-XXXX二次出口开关.
21
检查变-XXXX二次出口开关合闸信号灯、表计及工作位置指示正确.
22
计时.
备注：按操作项目的顺序操作，每执行完一项用红笔划对号，全部执行完毕后，盖上“已执行”印.
操作人：监护人：值班负责人（值长）：
9
取下变-XXXX高压真空开关操作把手上的“禁止合闸，有人工作”牌.
10
检查变-XXXX高压真空开关上、后下间隔内确无杂物.
11
投入变-XXXX一次高压负荷开关并确认接触良好，静触头100%投入动触头内.
12
检查变-XXXX一次高压负荷开关柜门是否关好、机械闭锁应完好可靠.
13
将变-XXXX高压真空开关小车推入间隔，投入变-XXXX高压真空开关操作铅丝及二次插头，拉开变-XXXX高压柜电缆头处地刀闸，并检查地刀闸确在断开位置.（目测）
14
将变-XXXX高压真空开关摇至工作位置.
15
合上变-XXXX高压真空开关.
16
检查变-XXXX智能开关工作位置指示灯、三相高压来电显示灯指示是否正确.
17
检查变-XXXX变压器三相温控显示是否正确.
18
投入变-XXXX二次出口开关开关操作铅丝.
19
将变-XXXX二次出口开关摇到工作位置，并检查三相插嘴接触应良好.
电气倒闸操作票
单位
编号
发令人
受令人
发令时间
年月日时分
操作开始时间
年月日时分
操作结束时间
年月日时分
（）监护操作（）单人操作
操作任务：变-XXXX变压器送电操作票
顺序
操作项目
√
1
批示后操作.
2
10kv倒闸操作票范本
10kv倒闸操作票范本
倒闸操作票
工作单位：XXX电力公司
操作人员：XXX
日期：XXXX年XX月XX日
操作项目：
1. 倒闸操作前的准备工作
2. 执行倒闸操作
3. 完成倒闸操作后的检查工作
1. 倒闸操作前的准备工作：
a. 确保所有相关设备的电源已断开，并进行停电标示；
b. 检查倒闸开关、闭锁装置等设备是否正常运行；
c. 与现场值班人员沟通，确保操作安全；
d. 确认周围没有其他人员在倒闸操作区域内。
2. 执行倒闸操作：
a. 戴好绝缘手套和绝缘鞋，并佩戴好安全帽；
b. 将倒闸操作杆插入倒闸装置，并将操作杆固定；
c. 观察操作杆指示器，确认当前倒闸装置的位置；
d. 根据操作要求，进行倒闸操作；
e. 确认倒闸操作完成，并将操作杆拔出，接通安全锁，防止误操作。
3. 完成倒闸操作后的检查工作：
a. 检查倒闸装置位置指示器，确保装置指示与操作一致；
b. 检查倒闸操作区域周围是否有工具、材料等物品遗留；
c. 检查电源是否重新接通，以防误操作导致设备重新启动。
备注：
1. 在执行倒闸操作时，要保持沟通畅通，并密切与现场值班人员的协作；
2. 操作人员在进行倒闸操作时，要严格遵守所在单位的操作规程；
3. 倒闸操作完成后，将操作票交至相关主管人员处。
25种倒闸操作票
操作票（1）全站停电操作（现运行方式为：第一电源供电，1T运行带全负荷，第二电源及2T备用）1．先拉电容器组开关，查确在断开位置；2．拉开各线出线开关，查确在断开位置；3．拉开445，查确在断开位置；4 . 拉开445－5，查确已断开；5. 拉开445－4，查确已断开；6．拉开401，查确在断开位置；7．拉开401－4，查确已断开；8．拉开401―2，查确已断开；9．拉开211，查确在断开位置；10．拉开211－2，查确已断开；11．拉开211－4，查确已断开；12．拉开201，查确在断开位置；13．拉开201－4，查确已断开；14．拉开201－9，查确已断开；15．拉开201－2，查确已断开；16．拉开202－9，查确已断开；17．拉开202－2，查确已断开；18．拉开21，查确已断开；19．拉开22，查确已断开；20．查全部操作质量,操作票（2）全站停电操作（现运行方式为；第一电源供电，1T和2T并列运行，带全负荷）1．拉开电容器组开关，查确在断开位置2．拉开各出线开关，查确在断开位置3．拉开445，查确在断开位置4．拉开445－4，查确已断开5．拉开445－5，查确已断开6．拉开401，查确在断开位置7．拉开401－4，查确已断开8．拉开401－2，查确已断开9．拉开402，查确在断开位置10．拉开402－5，查确已断开.11．拉开402－2，查确已断开12．拉开221，查确在断开位置13．拉开221－2，查确在断开,14．拉开221－5，查确已断开;15．拉开245，查确在断开位置16．拉开245－5，查确已断开17．拉开245－4，查确已断开18．拉开211，查确在断开位置19．拉开211－2，查确已断开21．拉开210，查确在断开位置22．拉开210－4，查确已断开"23．拉开201－9，查确已断开24．拉开201－2，查确已断开25．拉开202－9，查确已断开26．拉开202－2，查确已断开27．拉开21，查确已断开28．拉开22，查确已断开29．查全部操作质量'操作票（3）原运行电源转备用原备用电源转运行现在运行方式为：第二电源供电，2T运行带全负荷，第一电源及1T备用，（停电倒电源）倒为第一电源供电，第二电源备用）1．拉开低压电容器组开关，查确在断开位置2．拉开低压各出线开关，查确在断开位置3．拉开445，查确在断开位置4．拉开445－4，查确已断开5．拉开445－5，查确已断开,6．拉开402，查确已在断开位置7．拉开402－5，查确已断开8．拉开402－2，查确已断开"9．拉开221，确在断开位置10．拉开221－2，查确已断开`11．拉开221－5，查确已断开.12．拉开202，查确在断开位置13．拉开202－5，查确已断开~14．查401，445，402，确在断开位置15．查201，211，245，221，202确在断开位置16．查一号电源三相电压应正常17．合上201－4，查确已合上18．合上201，查确在合闸位置19．合上245－4，查确已合上20．合上245－5，查确已合上21．合上245，查确在合闸位置22．合上221－5，查确在合闸位置23．合上221－2，查确已合上24．合上221，查确在合闸位置25．听2T声音应正常并空载运行3分钟26．合上402－2，查确已合上27．查2T二次三相电压应正常28．合上402－5，查确已合上!29．合上合上402，查确在合闸位置31．合上445－4，查确已合上32．合上445，确在合闸位置33．合上低压各出线开关，查确在合闸位置34．合上低压电容器开关，查确在合闸位置35．查全部操作质量,操作票（4）原运行变压器转备用，原备用变压器转运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倒闸操作票范本
1.怎样填写倒闸操作票
（1）所填操作票票面整体整洁，字迹清晰、无涂改，特别是时间部分要按实际操作时间届时正确填写，不得提前填写时间部分和对其进行涂改。
（2）执行倒闸操作票的依据是调度命令，在部颁格式的操作票上，可以写入调度命令号或者填入发令人的代号。
属于厂、所自管的设备操作，亦应注明规定的命令号字样。
（3）操作票按有关要求应事先连续编号，按序使用。
（4）操作任务明确，与调度命令内容和操作票中所填项目相符。
（5）所有操作术语应符合规定。
除操作任务栏外，设备名称使用双重名称中的一种（一般应使用数字代号名称），含义清晰，与实际相符。
（6）操作项目正确，顺序无颠倒，无漏项、并项，规定的检查项目必须单独列出。
（7）操作票未填完空格，应从第一空行起用终止号顶满两行作结。
（8）一个操作任务续页填写时，续页的前一页下边应注明“接下页No：******”，续页上操作任务栏应写出所承接上页的操作票编号No：******。
命令号及开始操作时间填在第一页上，操作终了时间填在最后一项，所有各页上操作、监护、值班负责人都应签名，所有操作项目均应连续编写序号。
（9）操作票填写完毕由操作人自查，无误后签名，不得由别人代签或模仿签名，不得由非操作人填写操作票。
（10）操作票填错应盖“作废”字样章，命令中止或本值未用的票应盖“未执行”字样章。
2.配电倒闸操作票的填写有哪些要求
倒闸操作的基本要求。
1、倒闸操作前，应核对线路名称、设备双重名称和状态。
2、现场倒闸操作应执行唱票、复诵制度，宜全过程录音。
操作人应按操作票填写的顺序逐项操作，每操作完一项，应检查确认后做一个“√”记号，全部操作完毕后进行复查。
复查确认后，受令人应立即汇报发令人。
3、监护操作时，操作人在操作过程中不得有任何未经监护人同意的操作行为。
4、倒闸操作中发生疑问时，不得更改操作票，应立即停止操作，并向发令人报告。
待发令人再行许可后，方可继续操作。
任何人不得随意解除闭锁装置。
5、在发生人身触电事故时，可以不经许可，立即断开有关设备的电源，但事后应立即报告值班调控人员（或运维人员）。
6、停电拉闸操作应按照断路器（开关）—负荷侧隔离开关（刀闸）—电源侧隔离开关（刀闸）的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。
禁止带负荷拉合隔离开关（刀闸）。
7、配电设备操作后的位置检查应以设备实际位置为准；无法看到实际位置时，应通过间接方法如设备机械位置指示、电气指示、带电显
示装置、仪表及各种遥测、遥信等信号的变化来判断设备位置。
判断时，至少应有两个非同样原理或非同源的指示发生对应变化，且所有这些确定的指示均已同时发生对应变化，方可确认该设备已操作到位。
检查中若发现其他任何信号有异常，均应停止操作，查明原因。
若进行遥控操作，可采用上述的间接方法或其他可靠的方法判断设备位置。
对部分无法采用上述方法进行位置检查的配电设备，各单位可根据自身设备情况制定检查细则。
8、解锁工具（钥匙）应封存保管，所有操作人员和检修人员禁止擅
自使用解锁工具（钥匙）。
若遇特殊情况需解锁操作，应经设备运维
管理部门防误操作装置专责人或设备运维管理部门指定并经公布的
人员到现场核实无误并签字，由运维人员告知值班调控人员后，方可使用解锁工具（钥匙）解锁。
单人操作、检修人员在倒闸操作过程中禁止解锁；若需解锁，应待增派运维人员到现场，履行上述手续后处理。
解锁工具（钥匙）使用后应及时封存并做好记录。
9、断路器（开关）与隔离开关（刀闸）无机械或电气闭锁装置时，
在拉开隔离开关（刀闸）前应确认断路器（开关）已完全断开。
10、操作机械传动的断路器（开关）或隔离开关（刀闸）时，应戴绝缘手套。
操作没有机械传动的断路器（开关）、隔离开关（刀闸）或
跌落式熔断器，应使用绝缘棒。
雨天室外高压操作，应使用有防雨罩的绝缘棒，并穿绝缘靴、戴绝缘手套。
11、装卸高压熔断器，应戴护目镜和绝缘手套。
必要时使用绝缘操作杆或绝缘夹钳。
12、雷电时，禁止就地倒闸操作和更换熔丝。
13、单人操作时，禁止登高或登杆操作。
14、配电线路和设备停电后，在未拉开有关隔离开关（刀闸）和做好安全措施前，不得触及线路和设备或进入遮栏（围栏），以防突然来电。
3.倒闸操作的操作票
1）应拉合的设备[断路器（开关）、隔离开关（刀闸）、接地刀闸等]，验电，装拆接地线，安装或拆除控制回路或电压互感器回路的保险器，切换保护回路和自动化装置及检验是否确无电压等；
2）拉合设备[断路器（开关）、隔离开关（刀闸）、接地刀闸等]后检查设备的位置；
3）进行停、送电操作时，在拉、合隔离开关（刀闸）、手车式开关拉出、推入前，检查断路器（开关）确在分闸位置；
4）在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况；
5）设备检修后合闸送电前，检查送电范围内接地刀闸已拉开，接地线已拆除。
