220KV变电站一次系统设计摘要随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。
设计是否合理，不仅直接影响基建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。
变电站是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。
作为电能传输与控制的枢纽，变电站必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。
随着计算机技术、现代通讯和网络技术的发展，为目前变电站的监视、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。
关键词：变电站、负荷、变压器、电气主接线、220KV substation system design timeAbstractWith economic development and the rapid rise of modern industrial construction, power supply system design more comprehensive, systematic, plant fast-growing consumption of electricity, for power quality, technical and economic conditions, supply reliability index is also increasing, so of power supply design have higher and better requirements. Whether the design is reasonable, not only a direct impact on infrastructure investment, operation costs and the consumption of non-ferrous metals, will be reflected in the electricity supply reliability and security of production, its economic benefits of enterprises, equipment, personal safety are closely linked.Substation is the power system, an important component of, from electrical equipment and wiring distribution network according to a certain mode of composition, he obtained from the energy power system, through its transformation, distribution, transport and protection functions, and then energy security, reliable and economical transportation to every electrical equipment, turn-based sites. As a power transmission and control hub, substation must change the traditional design and control mode, to adapt to the modern power systems, modern industrial production and social life trends. With computer technology, modern communications and network technology development,For the current substation monitoring, control, protection and measuring devices and systems provide a separate state of optimal combination and system integration technology base.Key words：substation, load, transformers, main electrical wiring,目录前言 (1)第1章对原始资料的分析 (3)1.1所设计变电所的特点 (3)1.2变压器初选方案的选择 (3)1.3电气主接线方案的选择 (4)第2章变电所电气主接线方案设计 (5)2.1电气主接线设计原则和要求 (5)2.2接线方案特点及其最佳接线方案的确定 (6)2.3 主变压器选择 (10)2.4 两个初选电气主接线方案图 (12)2.5 初选电气主接线方案的经济计算比较 (12)2.6 本所方案的评定 (19)第3章变电所电气主接线短路电流计算 (22)3.1 概述 (22)3.2 计算短路电流的标幺制方法 (25)3.3 短路电流的实用计算法 (25)3.4 短路电流计算过程及结果 (26)第4章主要电器设备选择 (31)4.1 电器的选择条件 (31)4.2 高压断路器及选择 (32)4.3 高压隔离开关的选择 (34)4.4 电流互感器的选择 (36)4.5 电压互感器的选择 (37)4.6 汇流母线的选择 (39)4.7 避雷器的选择 (46)第5章 220KV和110KV屋外配电装置造型 (51)5.1 概述 (51)5.2 220KV和110KV屋外配电装置造型 (51)第6章二次系统继电保护配置及自动装置配置 (53)6.1二次系统继电保护的配置 (53)6.2 自动装置的配置 (57)致谢 (58)参考文献 (59)附录 (59)前言本次毕业设计的题目是：220KV变电站一次系统设计设计内容是：电气主系统设计电气主接线是由高压电器通过连接线，按其功能组成接受和分配电能的电路，成为传输强电流和高电压的网络，也称为一次接线或电气主系统，是电力系统网络结构的重要组成部分，它直接影响变电所运行的可靠性，灵活性并对选择配电装置、继电保护、自动装置和控制方式的拟定都有决定性的关系。
220KV变电站一次系统初步设计
发电厂电气部分课程设计设计题目：220KV变电站一次系统初步设计指导教师：贾红芳设计人：梁玮龙学号： 2009904215学院：信息科学与技术学院专业：电气工程及其自动化班级： 09级2班目录引言 (3)第1章原始资料及分析 (4)第2章变电站电气主接线的确定 (5)主接线选择 (6)第3章主变压器选择 (8)3.1.1主变容量及台数的确定 (8)3.1.2变压器形式的选择 (9)3.1.3 用普通型还是自耦型 (10)第4章短路计算 (11)4.1 短路点的选择 (12)4.2 计算短路电流 (12)第5章主要电气设备清单 (15)5.1变电站变压器的选择 (15)5.2 电抗器的选择 (15)5.3主要电气设备的选择 (16)5.3.1断路器的选择 (16)5.3.2 隔离开关的选择 (16)5.3.3 母线及主变出线的选择 (17)5.3.4 电压互感器的选择 (17)5.3.5 电流互感器的选择 (18)5.3.6 避雷器的选择 (18)5.3.7 高压熔断器的选择 (19)参考文献 (20)课程设计心得 (20)引言本课程设计是在2009级电气工程及其自动化专业完成本专业发电厂电气部分课程后的一次考核。
通过对原始资料的分析，1．完成电气一次主接线形式比较、选择；2．完成主变压器容量计算、台数和型号的选择；3．进行必要的短路计算以完成部分电气设备的选择；4、主要电气设备的设备清单；5、线路图的绘制以及避雷器针高度的选择等步骤；6、最终确定了220kV变电站所需的主要电器设备；通过本次毕业设计，达到了巩固“发电厂电气部分”课程的理论知识，掌握变电站电气部分设计的基本方法，体验和巩固我们所学的专业基础和专业知识的水平和能力，培养我们运用所学知识去分析和解决与本专业相关的实际问题，培养我们独立分析和解决问题的能力的目的。
务求使我们更加熟悉电气主接线，电力系统的潮流及短路计算以及各种电力手册及其电力专业工具书的使用，掌握变电站电气部分设计的基本方法，并在设计中增新、拓宽。
220kV变电所电气部分一次系统设计说明书
东北电力大学毕业设计论文220kV变电所电气部分一次系统设计设计说明书专业：2002级电力系统及其自动化姓名：学校：东北电力大学目录1 220kV变电所设计任务书…………………………………2 220kV变电所设计说明书…………………………………2.1原始资料分析…………………………………………2.2主接线方案的确定及主变压器的选择………………2.3短路电流的计算…………………………2.4电气设备的选择………………………………………2.5配电装置的布置……………………………………2.6防雷保护规划…………………………………………2.7主接线上继电器保护及自动装置规划………………3 设计计算书…………………………………………3.1短路电流的计算………………………………………3.2电气设备的校验………………………………………3.3防雷保护计算…………………………………………1 变电所设计任务书1.1 设计原始资料1.1.1 变电所性质：系统枢纽变电所，与水火两大电力系统联系。
1.1.2 地理位置：本变电所建于机械化工区，直接以110kV线路供地区工业用户负荷为主。
1.1.3 自然条件：所区地势较平坦，海拔800米，交通方便，有铁路、公路经过本所附近。
最高气温＋38℃，最低气温－30℃。
年平均温度＋10℃，最大风速20m/s 。
覆冰厚度5mm，地震裂度＜6级。
土壤电阻率＜500Ω·m雷电日30周围环境较清洁，化工厂对本所影响不大。
冻土深度1.5m，主导风向夏南，冬西北。
1.1.4 负荷资料：220kV侧共4回线与电力系统联接。
110kV侧共12回架空出线，最大综合负荷256MW，cosφ= 0.85。
10kV侧装设TT-30-6型同期调相机两台。
1.1.5 与电力系统连接情况2 设计说明书2.1 原始资料分析2.1.1设计依据：1）220kV区域变电所设计任务书。
2）变电所设计规程。
2.1.2 变电所在系统中的作用及负荷分析2.1.2.1 变电所分析本所最大综合负荷为：110kV侧：256MW，COSφ=0.85。
220KV变电所一次系统设计

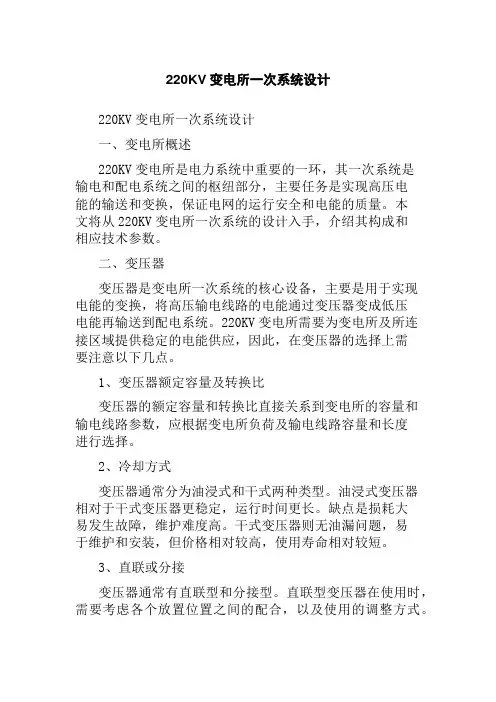

220KV变电所一次系统设计220KV变电所一次系统设计一、变电所概述220KV变电所是电力系统中重要的一环，其一次系统是输电和配电系统之间的枢纽部分，主要任务是实现高压电能的输送和变换，保证电网的运行安全和电能的质量。
本文将从220KV变电所一次系统的设计入手，介绍其构成和相应技术参数。
二、变压器变压器是变电所一次系统的核心设备，主要是用于实现电能的变换，将高压输电线路的电能通过变压器变成低压电能再输送到配电系统。
220KV变电所需要为变电所及所连接区域提供稳定的电能供应，因此，在变压器的选择上需要注意以下几点。
1、变压器额定容量及转换比变压器的额定容量和转换比直接关系到变电所的容量和输电线路参数，应根据变电所负荷及输电线路容量和长度进行选择。
2、冷却方式变压器通常分为油浸式和干式两种类型。
油浸式变压器相对于干式变压器更稳定，运行时间更长。
缺点是损耗大易发生故障，维护难度高。
干式变压器则无油漏问题，易于维护和安装，但价格相对较高，使用寿命相对较短。
3、直联或分接变压器通常有直联型和分接型。
直联型变压器在使用时，需要考虑各个放置位置之间的配合，以及使用的调整方式。
分接型变压器具有可调的变比比例，可增加电能利用率，适合用于负荷变化较大的区域。
三、断路器断路器是在220KV输电线路和变电站、变电站内部的高压配电线路中起着很重要的作用。
一次电流在正常状态下通路状态是一条完整的电路，而在出现故障时，断路器则可以快速地将出现故障的环节切断，保证整个电路的安全。
因此，建设220KV变电站，必须有一套高质量、高可靠性的断路器配合在变压器及其他设备使用中。
四、隔离开关220KV变电所的一次电源与高压线路之间需要安装隔离开关，以方便进行设备的维护和换线操作。
隔离开关一般具有可靠性、操作方便、外观美观的特点。
此外，隔离开关也能够实现电缆和电缆之间的隔离，以根据需要增加或减少线路的数量。
五、接地开关220KV变电站为保证运行安全，必须安装接地开关，用于配电计算中的接地，对于发生设备无法停电、需要进行维护和巡检时也可以直接开通接地开关，确保安全。
220kV变电站电力系统一次设计
220kV变电站电力系统一次设计摘要：为合理设计电源和网络建设方案，统一和协调输变电工程的配套项目建设，作好对未来电力系统发展规模的研究，本文针对电力系统设计的任务，主要阐述220kV变电站电力系统一次设计的内容及工作重点。
关键词：220kV变电站；电力系统；设计电力系统论证是输变电项目可行性研究的核心，其重点是论证项目的建设必要性，对建设方案进行技术经济节能等方面综合比较，提出推荐方案，确定合理的工程规模和投产年限，进行必要的电气计算，对有关电气设备参数提出要求。
1 电力系统概况电力系统概况部分应该概述与本工程有关电网的区域范围，全社会、全网的发电装机容量、发电量、电源结构及用电量、最高负荷及负荷特性，供需形势及与周边电网的送受电情况，220kV电网输变电设备总规模及变电容载比、网架结构及其主要特点、与周边电网的联系及主要存在问题，与工程有关的现有发电厂、变电站及输电线路规模情况、主要在建发输变电工程的规模、投产进度等情况。
此外，应简要说明与本工程项目有关的电力系统发展规划。
2 负荷预测及电力电量平衡按照供电区域历年用电负荷增长情况和今后国民经济发展情况预测近、远期负荷，并按照电源建设情况进行电力电量平衡。
其中负荷预测需注意一些用电大项目的建设情况，预测的负荷是整个县市的，必要时将其分到工程的供电区域内，并进行相应的电力电量平衡。
2．1 负荷预测首先介绍与本工程有关区域电力发展规划的负荷预测结果，根据目前经济发展形势和用电增长情况，提出与本工程有关电网的全社会、全网的负荷预测水平，包括区域和本地区过去几年和规划水平年需电量、电力负荷及负荷特性等。
负荷预测方法较多，程中常用以下两种方法：大用户+增长率法或负荷密度法。
2．2电力电量平衡根据负荷预测结果，通过电力电量平衡确定其电网各区域、各电压等级的供电负荷。
进行电力电量平衡工作的关键是明确地方电源建设的情况。
对于水力资源较丰富的县市，需收集境内河流开发的规划、工程建设进度安排、工程设计及电站接入系统等资料。
220kV变电站电气一次部分设计
220kV变电站电气一次部分设计1. 引言本文档旨在提供关于220kV变电站电气一次部分设计的详细信息。
电气一次部分是变电站中负责传输和配电电能的重要组成部分。
在设计过程中，需考虑到设备的安全性、可靠性和高效性。
2. 设计概述- 设计名称：220kV变电站电气一次部分设计- 设计目标：确保电能传输稳定可靠，满足负荷需求- 设计范围：涵盖变电站内各种电气设备、电缆系统、保护装置等3. 设计要求- 安全性：电气设备应符合相关安全标准，保证人员安全操作- 可靠性：设备应具备高可靠性，减少停电风险- 高效性：优化电能传输和配电系统，提高能源利用效率4. 设计内容4.1 电源与负荷计算根据变电站负荷需求和供电条件，进行电源及负荷计算，确保电能供应的稳定性和可靠性。
4.2 设备选型根据负荷计算结果和供电要求，选择合适的电力设备，包括变压器、断路器、接地装置等。
考虑设备的额定电压、电流容量以及负载特性。
4.3 电缆系统设计设计电缆系统，包括电缆选择、敷设方式、保护措施等。
确保电缆系统的安全可靠，并满足负荷需求。
4.4 保护装置设计针对不同设备和电力系统进行保护装置的设计。
包括过载保护、短路保护、接地保护等。
确保设备在故障情况下可以迅速断开电路，保护设备和人员的安全。
4.5 控制与监测系统设计设计控制与监测系统，用于监控电气设备的状态和运行情况。
确保及时获取设备信息，以便进行操作和维护。
5. 设计标准本设计将参照国家相关标准和规范，确保设计结果符合行业要求和安全标准。
6. 结论本文档介绍了220kV变电站电气一次部分设计的概要内容。
该设计将关注设备安全、可靠性和高效性，并参照行业标准进行。
通过合理的电源和负荷计算、设备选型、电缆系统设计、保护装置设计以及控制与监测系统设计，我们将确保220kV变电站的电能传输稳定可靠。
220kV变电站一次系统设计探讨
220kV变电站一次系统设计探讨摘要：变电站是电力系统运行的重要设备，其具有保持电力稳定输配、提高配电稳定的功能。
随着我国电力需求的增加，做好220kV变电站的系统设计，可以有效保障供电稳定、可靠和安全。
本文就220kV变电站一次系统的设计方案展开分析。
关键词：220kV变电站；一次系统；设计方案随着我国经济的发展，对电力的应用也呈现新的需求局面，并对电力系统的供电可靠性和供电稳定提出了新的要求。
而在整个电力系统运行当中，220kV变电站发挥着变化电压、分配电能、控制电能的特殊作用，分析其一次系统的设计方案，不仅有助于保障电力供应，而且可以提高电力系统的稳定性，有助于保障用电。
下面对220kV变电站一次系统设计的主要内容展开分析。
1 220kV变电站一次系统设计方案据有关调查显示，现阶段已有的220kV变电站一次系统的设计方案都是从设计原则、变压器、接线、电气设备以及电流互感器等五个角度出发，给出220kV变电站一次系统设计的主要方向和计划，进而完善220kV变电站的性能，提高电力系统的应用效果。
下面对220kV变电站一次系统设计方案的主要内容展开分析。
1.1 设计原则就电力系统以及220kV变电站的应用效果和重要价值，对220kV变电站一次系统的设计原则侧重于安全可靠、相互协调、特殊利用、效益突出以及可持续性等五点。
具体而言，安全可靠是要求220kV变电站一次系统设计必须要遵循设备安全、线路稳定、供电可靠的原理，从电力系统的实际需求出发，给出最适宜的设计方案和功能模块。
相互协调需要保持220kV变电站一次系统中各电气设备、线路的相互协调和稳定，促使变电站和周围环境和谐、协调。
特殊利用则是考虑到220kV变电站的特殊功能，保障设计方案和功能模块的对应和统一，从而使其符合相关规定。
效益突出是供电企业寻求经济效益的代表，可持续性是对220kV变电站一次系统的长久要求，需要其能够满足不同地区的利用需求、环境特征等，使其获得长远发展。
220KV变电站一次部分设计
220KV变电站一次部分设计1.前言本课题研究的是220KV变电站一次部分设计。
变电站是电力系统的重要组成部分，它直接影响了电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着交换和分配电能的作用。
这就要求变电站的一次部分设计的经济合理，采取合理的电气主接线形式，采用合适电气设备的数量和质量，变电站平面布置和配电装置也要符合国家规定标准，只有这样变电站才能正常的运行工作，为国民经济服务。
由于现代科学技术的发展，电力网容量的增大，电压等级的提高，综合自动化水平的需求，使变电所设计问题变得越来越复杂，除了常规变电所之外，还出现了微机变电所、综合自动化变电所、小型化变电所和无人值班变电所等。
当前随着我国城乡电网建设与改造工作的开展，对变电所设计也提出了更高更新的要求。
设计说明书2.主变压器的选择2．1主变压器形式的选择2．1．1相数的确定330KV及以下的电力系统中，在不受运输条件限制的情况下，一般选用三相变压器。
因为单相变压器组相对投资大，占地多，运行损耗较大，配电装置结构复杂，维修的工作量大。
2．1．2绕组数的确定当三绕组变压器的每个绕组的通过容量达到该变压器的额定容量的15%以上时才采用三绕组变压器。
否则，绕组未能充分利用，反而不如选用2台双绕组变压器在经济上更加合理。
2．2主变压器容量和台数的确定2．2．1变电所主变压器容量的确定（1）主变压器的容量，一般应按5-10年的规划负荷来选择，并适当考虑10-30年的发展，根据城市规划，负荷性质，电网结构等综合考虑确定其容量。
（2）装有两台以上的变压器的变电所，应考虑到当一台主变停运时，其余主变的容量满足70%-80%的全部负荷，并应满足一类及二类负荷的供电。
由上述两点得出一台主变压器容量应满足：根据任务书：10KV侧的负荷为: Pmax=100MW 功率因数为:0.85110KV侧出线负荷Pmax=20MW 功率因数为0.85总的负荷为:Pmax=100+20=120MW总的容量为:Smax=Pmax/cosø=120/0.85=141MVA这样根据公式,考虑到变压器的本身损耗容量还应有5%的裕度.这样变压器的容量为S变=0.75⨯K0⨯Smax(1+5%) 其中K0为同时率,一般取0.9.所以S主=0.75⨯0.9⨯141⨯1.05=100MV A所以根据容量选择两台SSPSL-的三相有载调压变压器。
