伺服电机的控制精度测试方法
伺服电机测试
伺服电机测试1. 简介本文档旨在介绍伺服电机测试的方法和步骤。
伺服电机是一种能够准确控制位置和速度的电机，在机械和自动化领域得到广泛应用。
通过测试伺服电机的性能，可以确保其正常工作，并且能够满足应用的需求。
2. 测试目标伺服电机测试的主要目标是验证其位置和速度控制的准确性和稳定性。
具体包括以下几个方面的测试：•位置控制：测试伺服电机在不同速度和负载条件下的位置控制精度和稳定性。
•速度控制：测试伺服电机在不同负载条件下的速度控制精度和稳定性。
•响应时间：测试伺服电机从接收到控制信号到实际位置或速度达到设定值的时间。
3. 测试准备在进行伺服电机测试之前，需要进行以下准备工作：3.1 硬件准备•伺服电机：选择要测试的伺服电机，并确保其安装正确，并与控制器相连。
•控制器：准备一台能够控制伺服电机的控制器，并确保其与伺服电机连接。
•传感器：如果需要测试位置控制精度，可准备相应的位置传感器，并与伺服电机连接。
•负载：准备适当的负载来模拟实际工作条件。
3.2 软件准备•控制软件：下载并安装适用于伺服电机的控制软件，并确保其与控制器连接。
•配置软件：使用控制软件进行参数配置，如PID参数和限位设置。
•测试软件：选择合适的测试软件来执行伺服电机的测试任务。
3.3 测试环境准备•确保测试环境处于合适的温度和湿度条件。
•确保测试环境没有干扰源，如电磁干扰或振动源。
4. 测试步骤以下是进行伺服电机测试的基本步骤：4.1 确认连接首先，确认伺服电机和控制器之间的连接正确，并确保控制器能够与伺服电机通信。
4.2 参数配置使用控制软件对伺服电机进行参数配置，主要包括PID参数的调整和限位设置。
4.3 位置控制测试1.设置一个目标位置。
2.发送控制信号，让伺服电机运动到目标位置。
3.通过传感器读取电机实际位置，并与目标位置进行比较。
4.记录位置误差，并分析其稳定性。
4.4 速度控制测试1.设置一个目标速度。
2.发送控制信号，让伺服电机运动以目标速度。

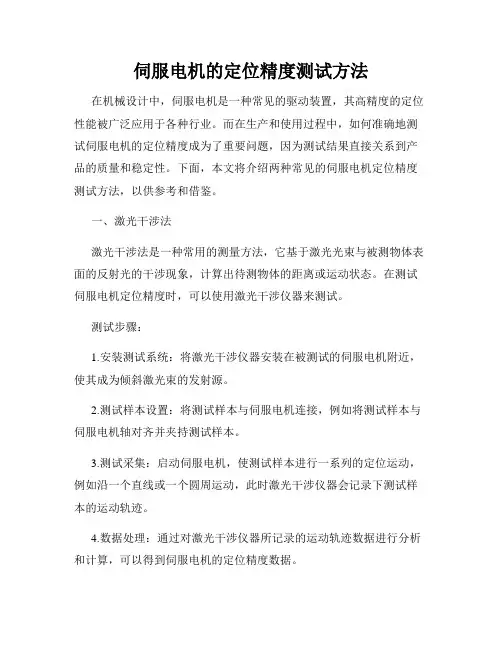

伺服电机的定位精度测试方法
伺服电机的定位精度测试方法在机械设计中，伺服电机是一种常见的驱动装置，其高精度的定位性能被广泛应用于各种行业。
而在生产和使用过程中，如何准确地测试伺服电机的定位精度成为了重要问题，因为测试结果直接关系到产品的质量和稳定性。
下面，本文将介绍两种常见的伺服电机定位精度测试方法，以供参考和借鉴。
一、激光干涉法激光干涉法是一种常用的测量方法，它基于激光光束与被测物体表面的反射光的干涉现象，计算出待测物体的距离或运动状态。
在测试伺服电机定位精度时，可以使用激光干涉仪器来测试。
测试步骤：1.安装测试系统：将激光干涉仪器安装在被测试的伺服电机附近，使其成为倾斜激光束的发射源。
2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本与伺服电机轴对齐并夹持测试样本。
3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时激光干涉仪器会记录下测试样本的运动轨迹。
4.数据处理：通过对激光干涉仪器所记录的运动轨迹数据进行分析和计算，可以得到伺服电机的定位精度数据。
二、码盘反馈法码盘反馈法是另一种常见的测试方法，它基于码盘测量被测伺服电机旋转的角度并反馈给控制系统，实现位置闭环控制。
在测试伺服电机定位精度时，可以使用码盘反馈仪器来测试。
测试步骤：1.安装测试系统：将码盘反馈仪器安装在被测试的伺服电机附近，使其能够测量伺服电机的旋转角度。
2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本夹持在伺服电机的轴上。
3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时码盘反馈仪器会记录下测试样本的位置数据。
4.数据处理：通过对码盘反馈仪器所记录的位置数据进行分析和计算，可以得到伺服电机的定位精度数据。
总结在测试伺服电机定位精度时，激光干涉法和码盘反馈法是两种常见的测试方法，它们都有各自的优缺点和适用范围。
具体选择哪种方法，需要根据测试需要和具体条件进行综合考虑。
伺服电机检测标准
伺服电机检测标准伺服电机检测标准伺服电机是一种常用的电动机，广泛应用于工业自动化领域。
为了确保伺服电机的正常运行和性能稳定，需要进行定期的检测和维护。
本文将介绍伺服电机的检测标准，以帮助工程师们更好地了解和应用伺服电机。
1. 外观检查首先，需要对伺服电机的外观进行仔细检查。
检查外壳是否有明显的损坏或变形，观察连接部件是否牢固，检查电机的冷却系统是否正常运行。
此外，还需要检查电机的标识和铭牌是否清晰可见，以确保电机的型号和参数与实际情况相符。
2. 绝缘电阻测量绝缘电阻是评估电机绝缘性能的重要指标。
使用绝缘电阻测试仪对伺服电机的绝缘电阻进行测量，通常应满足一定的标准要求。
一般来说，绝缘电阻应大于几十兆欧姆，以确保电机在正常工作状态下不会出现绝缘故障。
3. 转子平衡度测量转子平衡度是评估伺服电机转子质量分布均匀性的重要指标。
通过在转子上安装平衡块，并使用动平衡仪进行测量，可以得到转子的平衡度。
一般来说，转子平衡度应满足一定的标准要求，以避免电机在高速旋转时出现振动和噪音。
4. 齿轮间隙测量对于带有齿轮传动的伺服电机，齿轮间隙的大小直接影响到传动效率和精度。
使用齿轮间隙测量仪对齿轮间隙进行测量，并与标准值进行对比，以确保齿轮传动的正常运行。
5. 温升测试温升测试是评估伺服电机工作时产生的热量和散热性能的重要方法。
通过在一定负载下连续运行电机，并测量电机表面温度的变化，可以得到电机的温升情况。
一般来说，温升应控制在一定范围内，以确保电机在长时间工作时不会过热。
6. 轴向游隙测量轴向游隙是评估伺服电机轴向运动精度的重要指标。
通过使用轴向游隙测量仪对伺服电机轴向游隙进行测量，并与标准值进行对比，可以评估伺服电机的轴向运动精度。
7. 回转精度测试回转精度是评估伺服电机位置控制精度的重要指标。
通过在一定位置范围内连续运行电机，并测量实际位置与目标位置之间的偏差，可以评估伺服电机的回转精度。
一般来说，回转精度应满足一定的标准要求，以确保伺服电机在位置控制中具有较高的精度。
伺服系统误差分析
伺服系统误差分析（1）机械误差：机械误差是由机械部件制造和装配等因素引起的误差。
例如，机械传动系统中齿轮、螺杆的间隙、磨损等都会导致系统误差。
（2）电气误差：电气误差是由电气部件的特性和性能引起的误差。
例如，伺服电机转子的不平衡、定子线圈的电阻误差等都会引起误差。
（3）控制误差：控制误差是由控制系统的设计和参数设置等因素引起的误差。
例如，控制系统的采样周期、控制增益等都会影响系统误差。
2.误差分析方法（1）开环测试：开环测试是在不进行控制的情况下，直接给伺服系统输入参考信号，然后测量输出信号和参考信号之间的差异。
通过开环测试可以得到系统的静态误差（即参考输入和输出之间的偏差）。
（2）封闭环测试：封闭环测试是在进行反馈控制的情况下，给伺服系统输入参考信号，然后测量输出信号和参考信号之间的差异。
通过封闭环测试可以得到系统的动态误差（即参考输入和输出之间的响应时间和过渡过程中的误差）。
（3）频率特性分析：频率特性分析是通过对伺服系统进行频率响应测试，得到系统的幅频特性和相频特性等信息。
通过频率特性分析可以找出系统的频率响应范围、稳定性特性等。
（4）数学模型分析：数学模型分析是通过建立伺服系统的数学模型，对系统进行解析求解。
通过数学模型分析可以计算出系统的稳态误差、过渡过程中的误差等。
3.误差补偿方法（1）调节控制增益：根据伺服系统的误差特性，适当调节控制增益，可以减小系统的稳态误差。
（2）设计前馈控制器：将参考输入信号通过数学模型进行预测，然后加入到控制器输出信号中，可以减小系统的动态误差。
（3）使用反馈补偿器：通过测量系统输出信号和参考信号之间的误差，根据误差大小调节控制器输出信号，可以减小系统的误差。
（4）提高系统的机械和电气性能：优化机械部件的加工和装配精度，提高电气元件的质量和性能，可以减小系统的误差。
伺服电机精度计算
伺服电机精度计算【最新版】目录1.伺服电机概述2.伺服电机精度的定义3.伺服电机精度的计算方法4.影响伺服电机精度的因素5.提高伺服电机精度的措施正文一、伺服电机概述伺服电机，又称为执行电机，是一种将电脉冲转换为角位移的电机。
它具有高精度、高速度、高扭矩等特性，被广泛应用于自动化控制系统、机器人、精密仪器等领域。
二、伺服电机精度的定义伺服电机精度是指伺服电机在无负载情况下，每转的脉冲数。
它通常用单位“每转脉冲数（ppr）”表示。
伺服电机精度是衡量伺服电机性能的重要指标，直接关系到伺服系统的控制精度。
三、伺服电机精度的计算方法伺服电机精度的计算方法如下：1.首先，测量伺服电机空载时的转速。
2.其次，计算每转所需的电脉冲数。
公式为：每转脉冲数 = 电脉冲数÷转数。
3.最后，用每转电脉冲数表示伺服电机的精度。
公式为：伺服电机精度 = 每转脉冲数。
四、影响伺服电机精度的因素1.伺服电机本身的性能：不同品牌、型号的伺服电机，其精度可能会有所差异。
2.控制系统的性能：控制器的采样频率、PID 参数等都会影响伺服电机的精度。
3.负载情况：伺服电机在不同负载情况下，其精度可能会有所变化。
4.环境温度：伺服电机在不同温度下，其精度也可能会发生变化。
五、提高伺服电机精度的措施1.选择高精度的伺服电机：在满足系统性能要求的前提下，尽量选择精度高的伺服电机。
2.优化控制系统参数：调整控制器的采样频率、PID 参数等，以提高系统控制精度。
3.减轻负载：在允许的范围内，尽量减小伺服电机的负载，以提高其精度。
伺服电机的控制方法
伺服电机的控制方法伺服电机是一种用于精确控制运动的电动机。
它具有高度可控性和精度，被广泛应用于机械、自动化和工业领域。
为了实现对伺服电机的精确控制，需要采用一种合适的控制方法。
本文将介绍几种常见的伺服电机控制方法。
1.位置控制：位置控制是最常见的伺服电机控制方法之一、通过测量电机转子的角度或位移，将其与期望位置进行比较，并根据差值调整电机运动，以达到精确的位置控制。
位置控制可以通过反馈设备（如编码器或传感器）来实现，以便在实时监测和调整电机位置。
2.速度控制：速度控制是一种将伺服电机运动速度保持在设定值的控制方法。
通过测量电机转子的速度，并将其与期望速度进行比较，控制电机的输出电压和频率，以达到所需的运动速度。
速度控制也可以通过反馈设备来实现，以实时调整电机的输出和速度。
3.扭矩控制：扭矩控制是一种以保持电机输出扭矩在设定值的控制方法。
通过测量电机输出的扭矩，并与期望扭矩进行比较，控制电机的输出电流和电压，以保持所需的扭矩输出。
扭矩控制可以通过反馈设备（如扭矩传感器）来实现，以实时调整电机的输出和扭矩。
4.力控制：力控制是一种将伺服电机输出力保持在设定值的控制方法。
通过测量电机输出的力，并将其与期望力进行比较，控制电机的输出电流和电压，以保持所需的力输出。
力控制可以通过反馈设备（如力传感器）来实现，以实时调整电机的输出和力。
5.轨迹控制：轨迹控制是一种将伺服电机按照预定的运动轨迹进行控制的方法。
通过定义电机运动的轨迹，以及所需的速度、加速度和减速度等参数，控制电机按照轨迹进行运动。
轨迹控制可以通过编程的方式实现，以根据所需的轨迹生成控制指令。
6.模型预测控制：模型预测控制是一种基于数学模型对伺服电机进行控制的方法。
通过建立电机和机械系统的动态模型，并预测未来的运动和行为，通过调整控制指令实现对电机的精确控制。
模型预测控制通常需要高级的控制算法和计算能力，可以在复杂的应用场景中实现更高的控制精度。
如何采用PLC控制伺服电机的精确定位
如何采用PLC控制伺服电机的精确定位1 PLC定义PLC主要是指数字运算操作电子系统的可编程逻辑控制器，用于控制机械的生产过程。
PLC的特点是性能稳定可靠，一般由大公司如三菱，LG、台达、西门子等生产制造，质量可靠，使用寿命长，其次PLC的扩展性好，一般可通过简单方法实现多种专业的功能，如AD／DA功能，波形输出功能，PID模糊控制功能等。
PLC可采用代码编程或者梯形图编程，逻辑清楚，编程简单，适合于初学者学习和使用，因此用途广泛。
目前PLC已经在世界各地的重要控制系统中发挥了重要的作用。
大到航天航海，小到普通家用电器，都有它的身影，特别是制造工厂，更是得到了大量的使用。
2 伺服电机定义伺服电机主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。
伺服电机在要求精密控制的工业自动化设备中得到了广泛的应用，他的闭环控制功能，是步进电机无法比拟的。
在一些场合，由于步进电机没有反馈，因此当步进电机卡死或打滑会出现丢步的情况，从而大大影响设备使用精度，因此步进电机一般用于纯粹的转动过程，或者用于对精度要求不高的使用场合。
3 如何采用PLC控制伺服电机运转文中采用了LG品牌PLC，伺服电机采用英迈克的伺服电机及驱动器。
3.1 PLC控制伺服电机原理图PLC控制伺服电机原理如图1所示。
①PLC引脚说明。
PLC引脚P00为电机运行启动信号；PLC引脚P40属于LG PLC的专用高速脉冲通道，用于控制伺服电机驱动器。
P41属于LG PLC专用方向脉冲通道；P属于高速脉冲通道的专用高电平端，当高速脉冲通道为低电平时，电流从P流向高速脉冲通道，从而伺服电机收到高速脉冲，并执行相关控制，如转动和换向。
伺服电机检测
伺服电机检测伺服电机是一种能够根据输入信号进行位置或速度控制的电机。
它通常由电机驱动器和反馈装置组成，可以实现高精度的运动控制。
伺服电机广泛应用于机械设备、工业自动化和机器人等领域。
为确保伺服电机的正常工作，对其进行检测和测试是非常重要的。
伺服电机的检测主要包括以下几个方面：机械结构检测、电气性能检测和控制系统检测。
首先，对伺服电机的机械结构进行检测。
这包括检查电机轴承的磨损情况，确认电机转子是否能够自由旋转，并且检查电机的连接螺栓是否松动。
另外，还需要检查电机的外壳是否存在破损或变形等问题，以确保电机的机械结构完好无损。
其次，对伺服电机的电气性能进行检测。
这包括检查电机的绝缘电阻是否符合标准要求，使用万用表等测试仪器对电机的电阻、电压和电流进行测量，并与设备手册中的规格进行对比。
此外，还需要检测电机的温升情况，确保电机在运行过程中不会因过热而损坏。
最后，对伺服电机的控制系统进行检测。
这包括检查伺服电机的驱动器和反馈装置是否正常工作，是否能够正确接收和响应控制信号。
可以通过连接伺服电机到控制器，并进行一系列运动控制和位置检测来验证控制系统的性能。
同时，还需要检查伺服系统的PID参数是否设置正确，以确保伺服电机能够稳定地控制运动。
在进行伺服电机检测时，还需要注意一些细节。
首先是检测环境的安全性，确保检测过程中没有危险因素存在。
其次是使用合适的测试仪器和工具进行检测，以获取准确的测试结果。
此外，还需要记录和保存测试数据，以备日后对比分析和故障排查使用。
总之，伺服电机的检测是确保其正常工作的重要环节。
通过对机械结构、电气性能和控制系统的检测，可以及时发现和排除潜在问题，以保证伺服电机的稳定性和可靠性。
因此，对伺服电机进行定期的检测和测试是非常值得推荐的做法，可以提高设备的工作效率和寿命，同时减少故障和维修的风险。
