CORS系统移动站操作流程

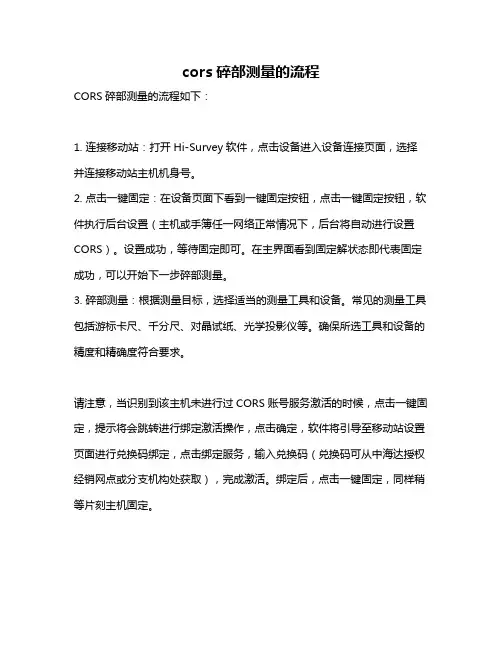

cors碎部测量的流程
cors碎部测量的流程
CORS碎部测量的流程如下：
1. 连接移动站：打开Hi-Survey软件，点击设备进入设备连接页面，选择并连接移动站主机机身号。
2. 点击一键固定：在设备页面下看到一键固定按钮，点击一键固定按钮，软件执行后台设置（主机或手簿任一网络正常情况下，后台将自动进行设置CORS）。
设置成功，等待固定即可。
在主界面看到固定解状态即代表固定成功，可以开始下一步碎部测量。
3. 碎部测量：根据测量目标，选择适当的测量工具和设备。
常见的测量工具包括游标卡尺、千分尺、对晶试纸、光学投影仪等。
确保所选工具和设备的精度和精确度符合要求。
请注意，当识别到该主机未进行过CORS账号服务激活的时候，点击一键固定，提示将会跳转进行绑定激活操作，点击确定，软件将引导至移动站设置页面进行兑换码绑定，点击绑定服务，输入兑换码（兑换码可从中海达授权经销网点或分支机构处获取），完成激活。
绑定后，点击一键固定，同样稍等片刻主机固定。
以上为通用的碎部测量步骤，具体操作可能因实际情况而有所不同。
如需了解更多信息，建议咨询专业测量人员。
CORS连接设置—华测
华测华测移动站操作主要是对主机进行设置，用手簿软件操作，登陆CORS包括手动登陆和自动登陆两种，这两种设置操作如下。
自动登陆CORS设置●打开测地通，点击【配置】—→【手簿端口配置】，选中【选用蓝牙】，点击【配置蓝牙】，搜索蓝牙，绑定主机，点击【确定】，退出测地通。
●打开HCGpsSet，选中蓝牙，打开端口，根据下图更改接收机的设置：数据输出方式：【正常模式】；接收机工作模式：【自启动流动站】；自启动数据发送端口：【Port2+GPRS/CDMA】，其他一般默认，设置结束后，点击应用，退出软件。
●打开HCGPRSSet，选择标题栏上的【端口】，更改接收机的设置：勾选【使用蓝牙】，点击【主机信息】，等待进度条完成后，可以对仪器进行操作，查看机器号，工作模式设为【GPRS模式】，点击【设置工作模式】，等待进度条完成后，即完成对主机的工作模式设置。
●选择标题栏上的【GPRS】，点击【获取】，等进度条完成后：通讯协议设为【TCP Client】，模式设为【移动站】，服务器IP：192.168.1.2端口: 48665APN接入点名称：ZZHNJCDL.YDOA.HAAPN移动服务商号码: *99***1#拨号用户名和密码以及基准站ID默认为空，点击【更新】，等待进度条完成后，完成对主机GPRS信息的设置。
●选择标题栏上的【CORS】，点击【获取参数】，等进度条完成后，如图4所示：拨号协议设为【内嵌TCP】，登陆模式设为【自动】，输入用户名和密码，差分格式设为和源列表对应的广播差分格式，点击【全部更新】，等待进度条完成后，完成对主机的设置，设置好退出软件，关闭接收机重启。
●自动登陆设置好之后，开机即可自动登陆CORS，登陆成功后，移动站绿灯会一秒闪烁一下，即表示收到CORS信号，进入测地通，仪器能自动得到固定解，得到固定解后可开始工作。
手动登陆CORS●手簿打开测地通，选择【配置】—→【移动站参数】—→【内置VRS移动站】，●输入源列表、用户名和密码，●等‘GPRS状态’显示‘准备登陆’时，点击【设置】/【登陆】即可；●下面填写时注意：1、字母的大小写，是大写就大写，是小写就小写；2、在输入过程中，不要留空格键。
海星达RTK连接CORS操作教程
海星达RTK连接CORS操作教程CORS测量原理CORS系统在一定区域范围内建立若干个连续运行的永久性基准参考站，通过网络连接，构成网络化的GNSS的综合服务系统。
各固定参考站不直接向移动用户发送任何改正信息，而是将所有的原始数据通过数据通讯线发给控制中心。
同时，移动用户在工作前，先通过GSM的短信息功能向控制中心发送一个概略坐标，控制中心收到这个位置信息后，根据用户位置，由计算机自动选择最佳的一组固定基准站，根据这些站发来的信息，整体的改正GPS的轨道误差，电离层，对流层和大气折射引起的误差，将高精度的差分信号发给移动站。
这个差分信号的效果相当于在移动站旁边，生成一个虚拟的参考基站，从而解决了 RTK作业距离上的限制问题，并保证了用户的精度。
基于以上原理我们可以清楚的知道，RTK使用CORS作业必须具备以下两个前提:1.移动站必须要接收到CORS服务器差分信号才能实现高精度定位（固定解），所以这要求测区周围有手机网络覆盖并且保证手机卡有数据流量能够上网，更重要的是CORS连接参数（IP、端口、源节点、账号、密码）要设置正确；2.只有在特定的测量基准（坐标系）下才有坐标这个概念，坐标系统不同坐标值也不同，因此必须要转换参数把坐标系统设置好才能得到正确的坐标。
若没有四参数或者七参数则必须通过至少三个控制点计算。
当我们理解只有满足上面两个前提才能进行测量或者放样后，我们就可以围绕上面两个前提进行RTK操作（详细操作见底部视频），简要步骤如下：设备连接一只有手簿连接上仪器之后才能控制仪器，所以要对仪器进行设置或查看仪器信息首先需要连接手簿。
1.NFC闪联连接iRTK3、iRTK2仪器直接通过NFC轻松一靠即可自动打开软件并连接上，但第一次使用时需要长按手簿按键进入【启动软件选择】页面，点击 NFC选项卡，将Hi -Survey Road设置为默认启动软件。
2.蓝牙连接支持NFC功能的仪器除了可以使用闪联外，连接移动站同样可以点击设备→设备连接→连接→选择移动站仪器底部机身号进行连接。
CORS操作步骤
CORS操作步骤1、首先，移动站数据链改为模块（若已经是网络模式则不需要此步骤）。
步骤：先开移动站主机，再开手簿，打开工程之星软件→设置→仪器设置→设置数据链→模块→确定。
2、等到右下角的状态为固定解时。
点“工程”→“新建工程”→输入工程名字→下一步→北京54→下一步→中央子午线117→确定。
{此时工程新建完毕。
注意：新建工程时只要输入工程名字、选择需要的坐标系和中央子午线就可以。
其他选项一律不可以动（为坐标系的固定参数，更改了会导致坐标系变形，坐标错误等）}。
3、坐标系转换。
点“设置”→求转换参数→增加→输入控制点坐标→OK→扶准气泡后点击“读取当前点坐标”→输入天线高→选择“杆高”→OK（此时，对话框中就有了一个参数了）→保存→输入当前控制点的点名→点击“确定”→弹出“保存成功”→点击OK→最后点击应用。
（第一个控制点的转换参数就求出来了。
注意：增加→保存→应用这三个组合拳缺一不可。
请不要遗漏步骤。
）4、求完第一个点的参数后，最好复合一下，即扶准气泡→按A→输入天线高→选择杆高→确定。
然后按两下B查询。
将查询到的点与已知点相比较。
误差不大就可以了（若相差太大，需要重新步骤3，删除误差大的参数，重新增加→保存→应用。
直到复核相差不大为止）到第二个控制点，重复步骤“3”、“4”。
求完两个控制点后，即可进行测量、放样。
测量：扶准气泡后，按字母键“A”，输入天线高，选择杆高。
确定即可。
放样：线放样，测量→线放样→点击下边中间的虚线小本子→增加→输入起点→输入终点→OK→选择线（即点中该线名并变成黑色）→OK。
即可进行放样。
点放样，测量→点放样→点击下边中间的虚线小本子→增加→输入要放样的点→选中要放样的点（即点中该点名并变成黑色）→点击OK →然后根据指南针上的方向进行放样。

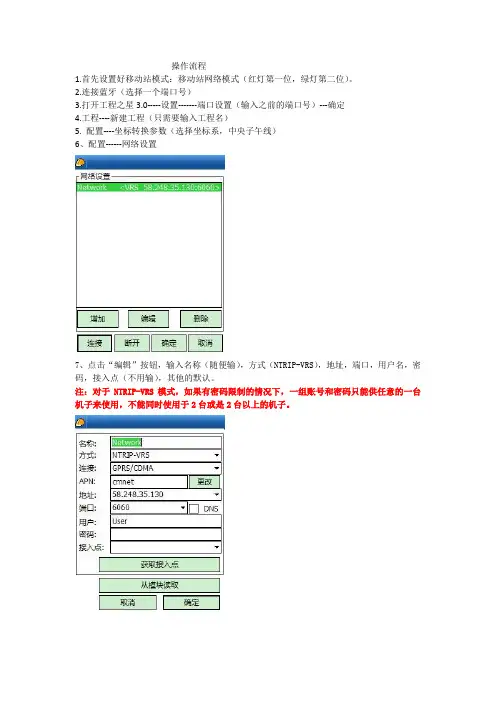

CORS操作流程
操作流程
1.首先设置好移动站模式：移动站网络模式（红灯第一位，绿灯第二位）。
2.连接蓝牙（选择一个端口号）
3.打开工程之星3.0-----设置-------端口设置（输入之前的端口号）---确定
4.工程----新建工程（只需要输入工程名）
5. 配置----坐标转换参数（选择坐标系，中央子午线）
6、配置------网络设置
7、点击“编辑”按钮，输入名称（随便输），方式（NTRIP-VRS），地址，端口，用户名，密码，接入点（不用输），其他的默认。
注：对于NTRIP-VRS模式，如果有密码限制的情况下，一组账号和密码只能供任意的一台机子来使用，不能同时使用于2台或是2台以上的机子。
8、点击“获取接入点”，直到进度条完成并且显示成功获取所有接入点，点击确定。
9、在接入点下拉菜单中选择一个接入点（昆明CORS只能获取到两个接入点，选择CMR）----确定-----连接----直到所有打钩就可以了（机子显示固定解）
（此处会显示GPRS连接超时，不用管它）
注意：移动站在已知点水平对中并达固定解校正才有效，并且碳钎杆要一直水平对中，直到操作结束。
10、输入---校正向导---“基准站架设在未知点”------下一步
11、系统提示输入当前移动站的已知坐标，再将移动站对中立于点A上，输入A点的坐标、天线高和天线高的量取方式（选择杆高），“校正”，“确定”即可。
12、找个一个点测一下，看看坐标是否真确，正确的话就可以开始测量了。

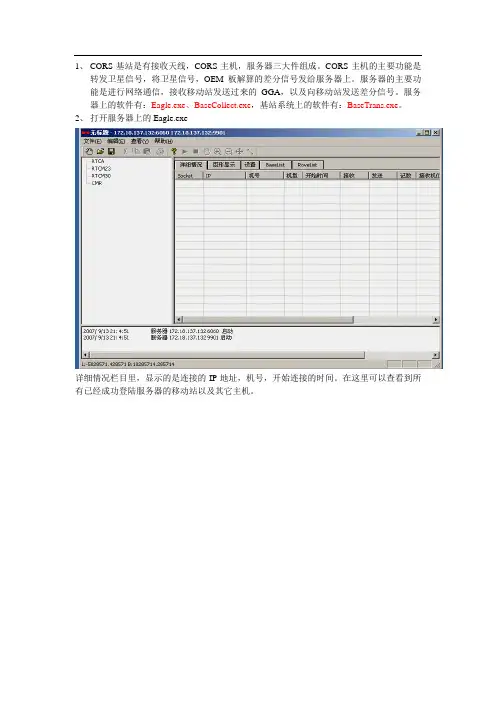

CORS使用说明
1、CORS基站是有接收天线，CORS主机，服务器三大件组成。
CORS主机的主要功能是转发卫星信号，将卫星信号，OEM板解算的差分信号发给服务器上。
服务器的主要功能是进行网络通信，接收移动站发送过来的GGA，以及向移动站发送差分信号。
服务器上的软件有：Eagle.exe、BaseCollect.exe，基站系统上的软件有：BaseTrans.exe。
2、打开服务器上的Eagle.exe详细情况栏目里，显示的是连接的IP地址，机号，开始连接的时间。
在这里可以查看到所有已经成功登陆服务器的移动站以及其它主机。
在图形显示里，可以查看到基站的所在位置，以及移动站当前位置。
任意移动经图放大经图缩小经图测两点间的空间距离在设置栏目里可以设置与基站的连接IP与端口号（一般取第一IP为服务器开放端口，供移动站连接用，第二IP为与基站连接开放端口）这里设好，以后不再更改，以防更改后带来不必要的麻烦。
在BaseList栏目里，可以查看到基站发过来的卫星数据，本栏目里只供查看，不可修改。
在RoveList可以查看到移动站上发的GGA，同BaseList栏目一样，只供查看，不可修改。
3、打开服务器上的BaseCollect.exe软件，在这个软件里能查看当前基站收星情况以及做静态采集。
在配置菜单里可以看到基站配置、存储设置、连接端口、自动连接、自动采集五个子菜单。
（1）、基站配置里可以设置相应的基站ID号，以及设置高度截止角、限制采集的PDOD值、以及天线高。
（2）、存储设置里设置静态采集的数据保存路径。
（3）、连接端口里可以设置服务器与基站的连接端口，该端口与基站的COM3口对应。
（4）、当自动连接与自动采集打上勾后，程序每次启动都会自动开启服务器，在接收到基站发过来的卫星信号后，自动采集静态数据。
在网络菜单里可设置启动或者断开服务器连接，测试接收数据。
在采集菜单里可以设置开始采集或是停止采集。
4、由分屏器，切换到基站主机系统界面上。
华测CORS设置操作说明
华测GPS操作说明一、SDCORS模式使用SDCORS模式，需要的设备如下：GPS流动站主机一台、SDCORS手机卡一张，对中杆一支，控制手簿一台，手簿托架一套。
操作说明：第一步：设置主机工作模式打开测地通，点击【配置】->【手簿端口配置】，选中【选用蓝牙】，点击【配置蓝牙】，搜索蓝牙，绑定主机，点击【确定】，退出测地通。
如果已经绑定过主机，这一步可以省略。
打开HCGpsSet，选中蓝牙，打开端口，根据下图更改接收机的设置：特别注意：红框标注区域，数据输出方式为：正常模式，接收机工作模式为：自启动移动站；自启动数据发送端口为：Port2+GPRS/CDMA；查分数据格式为：RTCM3；这四项不得出错。
第二步：设置GPS工作模式设置结束后，点击应用，打开手簿上的HCGPRSCE 软件，图标如，根据实际工作情况，设置如图：如上图所示，打开软件以后，LT400手簿的端口号根据绑定的端口编号来设置，一般为COM8或者COM9，然后使用蓝牙复选框打钩，点击获取工作模式，工作模式状态栏会显示当前接收机的工作模式，使用SDCORS的话，工作模式选择GPRS模式，然后点击设置工作模式按钮，等待下方的进度条完成以后获取一下，等待进度条完成以后，看看工作模式是否正确。
如若正确进入下一步，点击GPRS选项卡。
如下图所示：此选项卡通讯协议必须选择：TCPClient，模式必须选择：移动站；网络设置信息填写必须与SDCORS开通信息表上的信息完全一致：服务器地址：190.168.168.2或者190.168.168.3，端口均为3024，APN接入点均为sdcors.jn.sd （此串字符必须小写），用户名密码均为大写字母CARD；如若设置完成，点击更新按钮。
等待进度条完成，说明信息已经写入到主机，再点一次更新按钮，确保信息写入成功。
完成以后，可以点击获取按钮，检查信息是否写入成功，如果成功，GPRS选项卡设置完成，如果获取的信息不正确，需要重新设置一下，直到设置成功。
华测登录CORS步骤
网络RTK使用说明华测GPS接入网络RTK时有两种方法，分别为：内置GPRS、手簿网络。
下面将逐一介绍。
1.1内置GPRS1.1.1设置内置GPRS接收机与手簿测地通连接后，打开HCGPRSCe设置软件，如下图所示：图1.设置内置GPRS设置内置GPRS分为以下几步：第一步：查看机器号，选择工作模式为‘GPRS模式’，点击设置工作模式。
第二步：点击1是接入山东CORS各参数：TCP客户端，即TCP Client；CORS中心服务器的IP地址和端口号，即IP：190.168.168.2/3端口：3024；sdcors.jn.sd；第三步：等待进度条走完后，第四步：重新开关接收机。
1.1.2外业工作第一步：安装SIM卡；打开主机后盖，取出电池，然后把SIM卡插入，如下图：图2.插入SIM卡第二步：打开“测地通”控制软件，通过蓝牙或数据线连接手簿与接收机；第三步：依次打开【配置】→【移动站参数】→【内置网络RTK】；图3.输入源列表、用户名和密码RTK的网络IP地址获取到的源列表（请正确区分大小写）；站的概率位置；正确填写源列表、用户名、密码，当GPRS状态提登陆网络RTK，请启动移动站接收机”件或直接关接收机，这样才能正常退出网络，否则下次再登陆时有可能提示错误的用户名和密码。
1.2手簿CORS此种模式主要是针对接收机没有内置的GPRS模块，采用外置设备（外置模块、蓝牙手机等）登录到CORS中心。
以华测HCE200手簿为例，通过蓝牙手机上网登录CORS中心的具体过程如下。
1.2.1手簿与蓝牙手机连接第一步：首先在【控制面板】→【Bluetooth设备属性】搜索绑定蓝牙。
在连接过程中注意手机的状态，密码要统一。
图4.连接蓝牙设备第二步：在【开始】→【设置】→【网络和拨号连接】，建立新的连接，选择【拨号连接】，点击【下一步】，选择绑定的蓝牙手机，图5.建立新的连接图6.输入拨号命令如果图7中电话不是显示的“*99#”则需要在“拨号属性”里点“拨号模式”进行修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南方CORS系统移动站操作流程
一、南方测绘CORS系统移动站简介
南方CORS系统移动站终端包括S82-T、S86-T、S82等产品，各移动终端均可接入南方CORS系统，并且兼容其他品牌或城市的CORS系统，更能实现网络和电台的无缝切换。
移动站终端系统的手簿采用原装进口工业级手簿，拥有全字母、全数字键盘；
WINCE/WINDOWS MOBILE操作系统，采用先进的32位Intel CPU，主频更是高达520MHZ，内存128M，并且支持最大限量扩充CF卡；IP65级防尘防水设计，抗1.2m自然跌落；内置全新版本工程之星2.0、测图之星、电力之星等软件。
二、移动站在CORS下的使用
连接网络CORS的主要步骤为主机设置、手簿设置、拨号连接，网络连接完成收到网络信号后即可开始进行测量工作。
1、移动站主机设置
a) S82-T
模式切换见S82-T产品手册
主机工作模式设置好之后，插入SIM卡。
S82-T手机卡插槽打开电池仓盖即可见，与常见手机卡槽一致，插入手机卡即可。
如图所示
手簿连接好主机后，打开工程之星界面时，如下图显示
b) S86-T的主机网络模式设置见仪器说明书，连接好后打开工程之星界面与S82-T一致。
S86-T的手机卡插在仪器SIM CARD处，如图所示。
使用时拧开螺丝，打开后插入手机卡
即可。
2、手簿设置（cors系统工作）a）设置网络参数。
设置菜单下-网络连接
点击设置-进入如下菜单
点击读取按钮，输入您所使用的CORS网的网络参数，点击设置即可。
下图为示例
点击设置后等待状态栏显示设置GPRS成功，退出即可。
b）新建工程。
如果参数工程文件已做好。
可以直接套用参数的工程文件，后缀名为*.ini
新建完工程后，检查核对参数，看是否套用正确。
c) 其他些相关检查。
移动站差分格式检查，每次新建作业，打开工程之星时要检查差分格式。
3、拨号连接
确认设置无误后，回到软件主界面，点击设置—其他设置—网络重置，进行拨号连接。
以S82-T为例，仪器拨号上网时STA灯长亮，DL的绿灯在闪。
拨上号后STA灯灭，第一排的红灯绿灯会间断闪烁。
拨号成功后，软件主界面状态栏显示固定解，移动站即可以开始进行测量工作。
附:
南方测绘1989年成立于广州，历经发展，已成为一家集研发、制造、销售和技术服务为一体的专业测绘仪器、地理信息软件产业集团，稳居中国测绘仪器及软件行业第一位。
产品出口到全球100多个国家和地区，跻身世界行业4强。
集团现拥有遍布全国的30家省级分公司、100家地市级分公司、3家海外分公司、1家卫星导航公司、1家数码公司和1家高速铁路技术公司，并建成北京、武汉、常州和广州的5家现代化厂房，成为全球最大的测绘仪器制造基地之一。
长期以来，南方测绘专注测绘，以振兴民族测绘产业为己任，陆续实现了测距仪、电子经纬仪、全站仪、GPS、网络CORS等系列测绘仪器的国产化，取得了一系列拥有自主知识产权的技术成果，成为中国测绘仪器行业的领航者。
2004年，南方测绘仪器、软件、GPS 综合技术通过国家测绘局组织的专家鉴定，认定达到世界先进水平。
南方测绘全面进军地理信息产业，专业提供面向数据、面向数字城市的行业信息化综合解决方案，以“数据-系统-服务”为核心，提升地理信息价值。
南方测绘致力于推动中国地理信息产业的发展，正努力成为世界级的测量仪器和地理信息产业供应商，做行业领袖，创国际品牌。
