自动控制原理-课后习题答案
自动控制原理_课后习题及答案

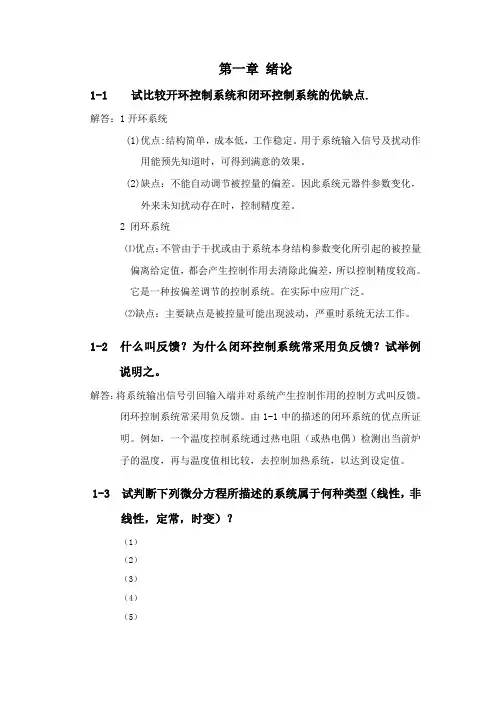

第一章绪论1-1试比较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(1)优点:结构简单，成本低，工作稳定。
用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。
(2)缺点：不能自动调节被控量的偏差。
因此系统元器件参数变化，外来未知扰动存在时，控制精度差。
2 闭环系统⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。
它是一种按偏差调节的控制系统。
在实际中应用广泛。
⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。
1-2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说明之。
解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。
闭环控制系统常采用负反馈。
由1-1中的描述的闭环系统的优点所证明。
例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。
1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非线性，定常，时变）？（1）（2）（3）（4）（5）（6）（7）解答：（1）线性定常（2）非线性定常（3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4如图1-4是水位自动控制系统的示意图，图中Q1，Q2分别为进水流量和出水流量。
控制的目的是保持水位为一定的高度。
试说明该系统的工作原理并画出其方框图。
题1-4图水位自动控制系统解答：(1) 方框图如下：⑵工作原理：系统的控制是保持水箱水位高度不变。
水箱是被控对象，水箱的水位是被控量，出水流量Q2的大小对应的水位高度是给定量。
当水箱水位高于给定水位，通过浮子连杆机构使阀门关小，进入流量减小，水位降低，当水箱水位低于给定水位时，通过浮子连杆机构使流入管道中的阀门开大，进入流量增加，水位升高到给定水位。
1-5图1-5是液位系统的控制任务是保持液位高度不变。
水箱是被控对象，水箱液位是被控量，电位器设定电压时（表征液位的希望值Cr）是给定量。
(完整版)自动控制原理课后习题答案
第一章引论1-1 试描述自动控制系统基本组成，并比较开环控制系统和闭环控制系统的特点。
答：自动控制系统一般都是反馈控制系统，主要由控制装置、被控部分、测量元件组成。
控制装置是由具有一定职能的各种基本元件组成的，按其职能分，主要有给定元件、比较元件、校正元件和放大元件。
如下图所示为自动控制系统的基本组成。
开环控制系统是指控制器与被控对象之间只有顺向作用，而没有反向联系的控制过程。
此时，系统构成没有传感器对输出信号的检测部分。
开环控制的特点是：输出不影响输入，结构简单，通常容易实现；系统的精度与组成的元器件精度密切相关；系统的稳定性不是主要问题；系统的控制精度取决于系统事先的调整精度，对于工作过程中受到的扰动或特性参数的变化无法自动补偿。
闭环控制的特点是：输出影响输入，即通过传感器检测输出信号，然后将此信号与输入信号比较，再将其偏差送入控制器，所以能削弱或抑制干扰；可由低精度元件组成高精度系统。
闭环系统与开环系统比较的关键，是在于其结构有无反馈环节。
1-2 请说明自动控制系统的基本性能要求。
答：自动控制系统的基本要求概括来讲，就是要求系统具有稳定性、快速性和准确性。
稳定性是对系统的基本要求，不稳定的系统不能实现预定任务。
稳定性通常由系统的结构决定与外界因素无关。
对恒值系统，要求当系统受到扰动后，经过一定时间的调整能够回到原来的期望值（例如恒温控制系统）。
对随动系统，被控制量始终跟踪参量的变化（例如炮轰飞机装置）。
快速性是对过渡过程的形式和快慢提出要求，因此快速性一般也称为动态特性。
在系统稳定的前提下，希望过渡过程进行得越快越好，但如果要求过渡过程时间很短，可能使动态误差过大，合理的设计应该兼顾这两方面的要求。
准确性用稳态误差来衡量。
在给定输入信号作用下，当系统达到稳态后，其实际输出与所期望的输出之差叫做给定稳态误差。
显然，这种误差越小，表示系统的精度越高，准确性越好。
当准确性与快速性有矛盾时，应兼顾这两方面的要求。
自动控制原理课后习题答案
自动控制原理课后习题答案(总26页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一章引论1-1 试描述自动控制系统基本组成，并比较开环控制系统和闭环控制系统的特点。
答：自动控制系统一般都是反馈控制系统，主要由控制装置、被控部分、测量元件组成。
控制装置是由具有一定职能的各种基本元件组成的，按其职能分，主要有给定元件、比较元件、校正元件和放大元件。
如下图所示为自动控制系统的基本组成。
开环控制系统是指控制器与被控对象之间只有顺向作用，而没有反向联系的控制过程。
此时，系统构成没有传感器对输出信号的检测部分。
开环控制的特点是：输出不影响输入，结构简单，通常容易实现；系统的精度与组成的元器件精度密切相关；系统的稳定性不是主要问题；系统的控制精度取决于系统事先的调整精度，对于工作过程中受到的扰动或特性参数的变化无法自动补偿。
闭环控制的特点是：输出影响输入，即通过传感器检测输出信号，然后将此信号与输入信号比较，再将其偏差送入控制器，所以能削弱或抑制干扰；可由低精度元件组成高精度系统。
闭环系统与开环系统比较的关键，是在于其结构有无反馈环节。
1-2 请说明自动控制系统的基本性能要求。
答：自动控制系统的基本要求概括来讲，就是要求系统具有稳定性、快速性和准确性。
稳定性是对系统的基本要求，不稳定的系统不能实现预定任务。
稳定性通常由系统的结构决定与外界因素无关。
对恒值系统，要求当系统受到扰动后，经过一定时间的调整能够回到原来的期望值（例如恒温控制系统）。
对随动系统，被控制量始终跟踪参量的变化（例如炮轰飞机装置）。
快速性是对过渡过程的形式和快慢提出要求，因此快速性一般也称为动态特性。
在系统稳定的前提下，希望过渡过程进行得越快越好，但如果要求过渡过程时间很短，可能使动态误差过大，合理的设计应该兼顾这两方面的要求。
准确性用稳态误差来衡量。
在给定输入信号作用下，当系统达到稳态后，其实际输出与所期望的输出之差叫做给定稳态误差。
自动控制原理课后习题
分析稳定性，若稳定计
算性能指标。
G
(
s
)
(
s
1
)
1 (0
0 .
0
1
s
1
)2
1、环节特性分析
2、Bode曲线的绘制 3、性能指标计算 结论：系统稳定。
ωc≈10;
令 得
：：（t gωγ111ω）88014128.02013ltt8ggωg01101c100.0c021tωg11 0.ω10c8101100
0
（-1，j0）
已知：Gk
(s)
k s(Ts 1)
得：P
1, q
1
绘制Nyquist曲线
N p 2(a b) 1 2(0 0.5) 2
结论：不稳定，右半平面有两个特征根。
0
(1)T1>T2 （-1，j0）
0 (2) T1<T2
已知：Gk
(s)
k(T2 s 1) ， s 2 (T1s 1)
其中：( Ta ) 或( Ta )
2）分析两种情况下系统的稳定性.
3、某最小相位系统的如图所示。
1）求传递函数 2）求剪切频率和相角裕量
G k( s )
k(10s 1)2
s2 s 1(Ts 1)
(10s 1)2
s2 s 1(0.003 s
1)
c 100 , 73.76
4、已知单位反馈系统的
（-1，j0）
0
(2)
(1)
0
（-1，j0）
已知：P 2, q 0
已知：G(s) k , p 1，q 0，绘制Nyquist曲线，系统1: k 1;系统2 : k 1。 (Ts 1)
自动控制原理课后参考答案

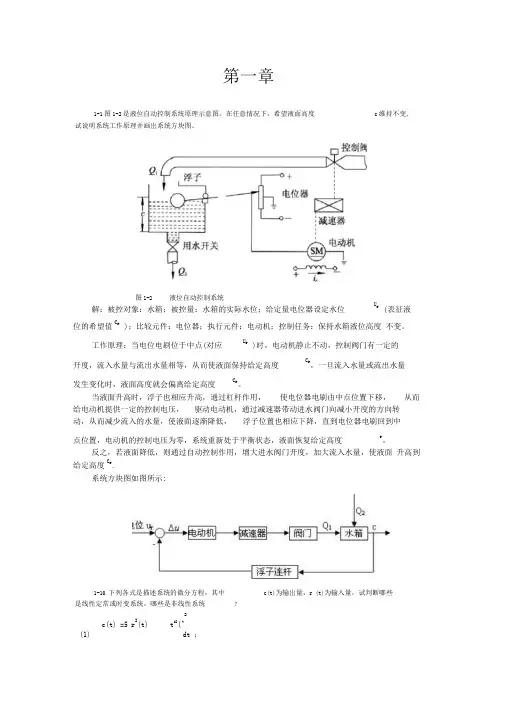

第一章1-1图1-2是液位自动控制系统原理示意图。
在任意情况下，希望液面高度c维持不变, 试说明系统工作原理并画岀系统方块图。
图1-2 液位自动控制系统解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位U r(表征液位的希望值C r)；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。
工作原理：当电位电刷位于中点(对应U r)时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度C r，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度C r。
当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度r。
反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度C r。
系统方块图如图所示:1-10 下列各式是描述系统的微分方程，其中c(t)为输岀量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统？2c(t) =5 r2(t) t d2(^(1) dt ；3 2d c(t) 3d c(t) 6dc(t) --- 3 3 ---- 2 6 — dt dt dt xdc(t) dr(t)t c(t) =r(t) 3 dt dtc(t) = r(t)cos t 5 ；dr (t) tc(t) =3r(t)6 5 r(.)d. (5) dt =;(6)c(t)訂 2 ⑴；0, t :：: 6c(t)= “r(t), t 畠 6.(7) -解：(1)因为c(t)的表达式中包含变量的二次项 『(t)，所以该系统为非线性系统。
(2) 因为该微分方程不含变量及其导数的高次幕或乘积项，且各项系数均为常数，所以该 系统为线性定常系统。
自动控制原理课后习题答案
R1R2C1C2d2du22(tt)(R1C1R2C2R1C2)dd2u(tt)u2(t) v(t)
R1C1ddV (tt)V(t)
输入
(b) 以电压u3(t)为输出量，列写微分方程为：
u1(t)
C1
R1 R2
C2
R1R2C 1C2d2d u32(tt)(R1C 1R2C2)dd3u (t)t(R1C21)u3(t)
y=x3+x4=G2x2+G4x2=(G2+G4)G1x1
y=(G2+G4)G1x1
G(s)=Y(s)/U(s)=(G2+G4)G1/(1+G3G2G1)
作业：2.59题 把图2.75改画为信号流图，并用Mason公式求u到y传递函数
方框图
u(S)
__
G1(s)
G5(s)
—
y(S)
G2(s)
—
G3(s)
essfls i0m se(s)1K K21K2
(b)当r(t)=1(t),f(t)=1(t)时的ess。 解：求输入误差传递函数，直接代数计算法：
根据电路定律写出单体微分方程式（2.2.2）和 （2.2.3）。把特征受控量uc(t)选作输出量，依 据式（2.2.2）和（2.2.3），消除中间量i(t) ， 则可得到输入输出微分方程（2.2.4）。
3、利用Laplace变换求出传递函数
R
L
+
+
u(t) i(t)
输入
_
+ uc(t) _
y
输出
_
U（t)Ld dtiR i uC
自动控制原理课后习题答案
第二章作业 概念题：传递函数定义：
单输入输出线性定常系统的传递函数，定义为零初始条件下，系统输出 量的拉氏变换像函数与输入量的拉氏变换像函数之比。
自动控制原理_课后答案(孙亮_杨鹏_着)_北京工业大学出版社
2－1 已知电网络如题图所示，输入为 ui (t ) ，输出为 uo (t ) ，试列写微分方程。
C ui R1 R2 uo ui R1 C (b)
习题 2－1
L R2 uo
(a)
题解： （1）由题图，设电流变量如图所示 ，写出变量约束方程为
R1i1 (t ) + R2i (t ) = ui (t )
F (s) = 1 +
s +1 s +1 = 1+ s + 2s + 4 ( s + 1) 2 + ( 3 ) 2
2
作拉氏反变换，有
f (t ) = L−1 [1 +
s +1 ( s + 1) 2 + ( 3 )
] = δ (t ) + e −t cos 3t 2
时间曲线如图所示。 （c） F ( s ) 可分解为
分方程为
R1 ui C
i i1
L R2
i2 uo
化简，消去中间变量 i1 (t ), i2 (t ), i (t ) 得到输出变量为 uo (t ) ，输入变量为 ui (t ) 的微
R1 LC u o (t ) + ( L + R1 R2C ) u o (t ) + ( R1 + R2 )uo (t ) = R2 ui (t )
→ F2 ( s ) = −
t0 f3(t)
f2(t)
1 1 −t 0 s 1 −t0 s 1 − e − t0 s (1 + t0 s ) F ( s ) = F1 ( s ) + F2 ( s ) + F3 ( s ) = 2 − 2 ⋅ e − t0 ⋅ ⋅ e = s s s s2 （b） 由于信号 f (t ) 可以分解为信号的组合如图所示， f(t) f1(t) f2(t) A Aω f1 (t ) = A sin ωt → F1 ( s ) = 2 2 s +ω 0 π π − s Aω π ω → F2 ( s ) = 2 ⋅e f 2 (t ) = sin ωt ⋅1(t − ) 2 ω s +ω ω
自动控制原理课后习题答案
du3 (t) dt
(R1C2
1)u3 (t)
R1R2C1C2
d 2V (t) dt 2
(R1C1
R2C2
R1C2 )
dV (t) dt
( R1C2
1)V (t)
G(S ) u3 (s) R1R2C1C2 S 2 (R1C1 R2C2 R1C2 )S (R1C2 1)
V (s)
R1R2C1C2 S 2 (R1C1 R2C2 )S (R1C2 1)
第三章：作业3.5
试用Routh稳定判据判断下列（a）（b）（c）(d)(e)特征方程描述的系统的稳 定性，若不稳定说明右半复数平面或虚轴上的根的个数。
解:(a) s5+6s4+3s3+2s2+s+1=0
1
3
6
2
16
5
2
16
-1
-(1/-1)×1×16=16
1 1
一行同乘分母6 一行同乘分母16 一行同乘2/246
没有互不接触回路: ∑LbLc = ∑LdLeLf = ···=0 特征式：△(s)=1-[L1 + L2+ L3]=1+G2(s) G3(s)G6(s)+G3(s) G4(s)G5(s)+ G1(s) G2(s) G3(s) G4(s) G7(s) 余子式：△1 (s)=1
H(s)=y(s)/u(s)= Q1(s)/ △(s)
的控制方法。
• 反馈控制原理-通过反馈信息形成反馈控制作用的原理，称为反馈控制原理。
3、反馈控制系统的基本构成及特点？
简答：反馈控制系统由被控对象和控制器两大部分组成。
控制器又主要由以下基本元件构成：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
态性能。
1-3 试阐述对自动控制系统的基本要求。
解：自动控制系统的基本要求概括来讲，就是要求系统具有稳定性、准确性和快速性。
稳定性是对系统最基本的要求，不稳定的系统是无法正常工作的，不能实现预定控制任务。
系统的稳定性，取决于系统的结构和参数，与外界因素无关。
所谓稳定性是指：当受到外作用后（系统给定值发生变化或受到干扰因素影响），系统重新恢复平衡的能力以及输出响应动态过程振荡的振幅和频率。
简单来讲，若一个系统稳定，则当其在外部作用下偏离原来的平衡状态，一旦外部作用消失，经过一定时间，该系统仍能回到原来的平衡状态。
反之，系统不稳定。
准确性是衡量系统控制精度的指标，用稳态误差来表示。
当系统达到稳态后，稳态误差可由给定值与被控量稳态值之间的偏差来表示，误差越小，表示系统的输出跟随给定输入信号的精度越高。
快速性反应系统输出响应动态过程时间的长短，表明系统输出信号跟踪输入信号的快慢程度。
系统响应越快，说明系统的输出复现输入信号的能力越强，表明性快速性越好。
在同一个系统中，上述三方面的性能要求通常是相互制约的。
1-4 直流发电机电压控制系统如图所示，图1-17（a）为开环控制，图1-17（b）为闭环控制。
发电机电动势与原动机转速成正比，同时与励磁电流成正比。
当负载变化时，由于发电机电枢内阻上电压降的变化，会引起输出电压的波动。
（1）试说明开环控制的工作原理，并分析原动机转速的波动和负载的变化对发电机输出电压的影响。
（2）试分析闭环控制的控制过程，并与开环控制进行比较，说明负载的作用。
（a）（b）
图1-17 直流发电机电压控制系统
解：（1）这是一个通过调节原动机励磁，控制输出电压的直流发电机系统。
控制作用的实现是输入信号电压控制原动机励磁的电压输出，再有原动机励磁的输出电压控制直流发电机的输出电压，进一步带动负载工作。
由于发电机电动势与原动机转速成正比，同时与励磁电流成正比，所以当原动机转速降低时，发电机输出电压同时降低。
当负载增加时，输出电压同样降低。
（2）该闭环控制系统反馈信号从输出电压得到直接送入电源输入端，形成负反馈控制。
当发电机输出电压减小时，原动机励磁增加，进而使发电机输出电压回升。
1-5 图1-18所示为水位控制系统，分析系统工作原理，指出系统被控对象、被控量、控制器、检测反馈元件、执行元件、给定输入量、干扰量、输出量，并画出系统原理方框图。
图1-18 水位控制系统
象：水池；被控量：水位；控制器：放大器；
行元件：电动机，减速器，阀门；给定输入量：出流量与输入流量的变化；输出量：实际水位。
图1-19 仓库大门控制系统
定电位器和测量电位器输出相等时，放大器无设门的原始平衡位置在关状态，门要打开时
门——被控对象。
系统的输入量为“开”、“关”信号；输出量为门的位置。
当大门不能全开或全关时，应该调整电位器组。
图2-61 题2－4控制系统结构图
传递函数
，对原系统结构图等效可得)
()
(11s R s C 1()
G s 1()
C s
图2-63 题2－6某控制系统结构图
解：系统总输出由求得，需要分别求出()C s )()(s C s C d r +(C r )
欲求系统闭环传递函数，令，对原系统结构图)
(s C r 0)(=s D
图2-64 题2－7某控制系统结构图
（c）
图2-65 题2－8系统的信号流图解：
图2-66 题2－9某系统的信号流图
解：（1）系统有三条回路，回路增益分别为
、、)
1(5.02+-
=s s K )1(12+-=s s L )1(5
.23
+-=s L
（a）（b）
（c）（d）
（e）
（f）
（g）
图2-67 题2－10 控制系统结构图
解：（a）系统动态结构图中发生交叉连接，为消除交叉，可将前向通道中两相邻比较点互换位置，等效动态结构图如图所示
图3-35题3-1图统的闭环传递函数为
图3-36 题3-5图响应曲线可知() 1.3,
c t=
p
图3-39 题3-6图
图3-38题3-7图意可得，系统闭环特征方程为
图3-39 题3-12图
）当系统输入信号为时，系统结构图等效为
()()r t t ε=
图3-40 题3-13图
）当系统输入信号为时，系统结构图等效()()r t t ε=()
R s ()
C s 0.051K s +25s +
图4-17 题4-1图
解：
σj ωσj ωσj ωσ
j ω
j ωj ωj ωj ω。
