变电设备倒闸操作PPT课件
合集下载
倒闸操作流程图
倒闸操作流程图
汇报人：XX 2024-01-23
contents
目录
• 倒闸操作基本概念与原则 • 倒闸操作前准备工作 • 倒闸操作步骤与注意事项 • 常见倒闸操作类型及实例分析 • 倒闸操作中异常情况处理措施 • 总结与展望
01
CATALOGUE
倒闸操作基本概念与原则
倒闸操作定义及作用
定义：倒闸操作是指将电气设备从一种 状态转换到另一种状态的过程，主要涉 及开关设备的操作。
02 了解当前系统的电压、频率、功率因数等参数， 以及各设备的运行状态和负荷情况。
03 分析倒闸操作对系统运行方式和潮流分布的影响 ，制定相应的应对措施。
核对设备名称、编号和状态
01
核对现场设备的名称、编号和状态，确保与操作票和
调度指令一致。
02
检查设备的运行状态，包括开关位置、指示灯状态、
仪表指示等。
THANKS
感谢观看
03
确认设备接地情况，检查接地线是否完好，接地开关
是否合上。
03
CATALOGUE
倒闸操作步骤与注意事项
填写操作票并核对无误
01
根据调度指令或工作票要求，正确填写倒闸操作票。
02
核对操作票内容，确保填写正确、完整，无遗漏或错误。
03
操作票应由有资格的操作人员填写，并经监护人审核签名。
模拟预演，检查操作步骤正确性
深入研究新技术、新方法在倒闸操作中的应用前景
1 2 3
智能化技术的应用
利用物联网、大数据等智能化技术，实现对倒闸 操作过程的实时监控和数据分析，提高操作效率 和安全性。
虚拟现实技术的应用
通过虚拟现实技术模拟倒闸操作流程，为操作人 员提供更为直观、生动的培训体验，提高培训效 果。
汇报人：XX 2024-01-23
contents
目录
• 倒闸操作基本概念与原则 • 倒闸操作前准备工作 • 倒闸操作步骤与注意事项 • 常见倒闸操作类型及实例分析 • 倒闸操作中异常情况处理措施 • 总结与展望
01
CATALOGUE
倒闸操作基本概念与原则
倒闸操作定义及作用
定义：倒闸操作是指将电气设备从一种 状态转换到另一种状态的过程，主要涉 及开关设备的操作。
02 了解当前系统的电压、频率、功率因数等参数， 以及各设备的运行状态和负荷情况。
03 分析倒闸操作对系统运行方式和潮流分布的影响 ，制定相应的应对措施。
核对设备名称、编号和状态
01
核对现场设备的名称、编号和状态，确保与操作票和
调度指令一致。
02
检查设备的运行状态，包括开关位置、指示灯状态、
仪表指示等。
THANKS
感谢观看
03
确认设备接地情况，检查接地线是否完好，接地开关
是否合上。
03
CATALOGUE
倒闸操作步骤与注意事项
填写操作票并核对无误
01
根据调度指令或工作票要求，正确填写倒闸操作票。
02
核对操作票内容，确保填写正确、完整，无遗漏或错误。
03
操作票应由有资格的操作人员填写，并经监护人审核签名。
模拟预演，检查操作步骤正确性
深入研究新技术、新方法在倒闸操作中的应用前景
1 2 3
智能化技术的应用
利用物联网、大数据等智能化技术，实现对倒闸 操作过程的实时监控和数据分析，提高操作效率 和安全性。
虚拟现实技术的应用
通过虚拟现实技术模拟倒闸操作流程，为操作人 员提供更为直观、生动的培训体验，提高培训效 果。

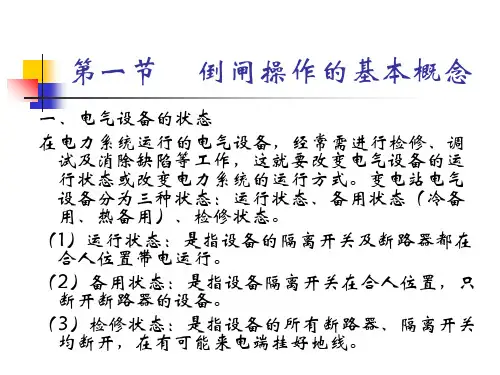

变电站倒闸操作PPT课件
(6)现场一、二次设备要有明显标志，包括调度编 号、双重号、铭牌、转动方向、切换位置指示以 及区别电气相别的颜色。
(7)要有与现场设备和运行方式相符合的一次系统 模拟图和二次回路原理展开图。
(8)除事故处理外的正常操作要有确切的调度命令、 工作任务和合格的操作票。
(9)要有统一的、确切的操作术语。
(10)要有合格的安全工器具、安全用具和安全设施。
(4)新进站的值班人员必须经过安全教育、技术培 训，由站长组织考试合格，经过实习，一般操 作可在监护人和操作人双重监护下进行。
(5)值班人员在离开值班岗位，6个月内重新上岗前 必须复习规程、制度，经站长考试合格后，方可 担任原来的操作工作。离岗超过6个月者重新上岗 前必须按上述第(1)条要求执行。
二、倒闸操作的主要内容 (1)电力线路的停、送电操作。 (2)电力变压器的停、送电操作。 (3)发电机的起动、并列和解列操作。 (4)电网的合环与解环。 (5)母线接线方式的改变(倒母线操作) (6)中性点接地方式的改变。 (7)继电保护自动装置使用状态的改变。 (8)接地线的安装与拆除等。
上述绝大多数操作任务是靠拉、合某些 断路器和隔离开关来完成的，断路器和 隔离开关被称为开关电器。此外，为了 保证操作任务的完成和检修人员的安全， 需取下、装上某些断路器的操作熔断器 和合闸熔断器，这两种被称为保护电器 的设备，也像开关电器一样进行频繁操 作。
2、操作要求
合入隔离开关时，开始应缓慢，而 后应迅速果断，但在合闸终了不 得有冲击，即使合入后造成接地 或短路也不得再拉开；拉开隔离 开关时，应迅速果断。当拉开空 载变压器、空载线路、空载母线 或系统环路时，更应快而果断， 以使电弧迅速熄灭。
3、允许使用隔离开关进行的操作
各变电站的现场运行规程中，一般均明确规 定本站允许用隔离开关进行操作的设备(回 路)范围。这是因为在这些规定的情况下， 用隔离开关拉、合时所产生的电弧可以自行 熄灭。一般进行如下操作：
(7)要有与现场设备和运行方式相符合的一次系统 模拟图和二次回路原理展开图。
(8)除事故处理外的正常操作要有确切的调度命令、 工作任务和合格的操作票。
(9)要有统一的、确切的操作术语。
(10)要有合格的安全工器具、安全用具和安全设施。
(4)新进站的值班人员必须经过安全教育、技术培 训，由站长组织考试合格，经过实习，一般操 作可在监护人和操作人双重监护下进行。
(5)值班人员在离开值班岗位，6个月内重新上岗前 必须复习规程、制度，经站长考试合格后，方可 担任原来的操作工作。离岗超过6个月者重新上岗 前必须按上述第(1)条要求执行。
二、倒闸操作的主要内容 (1)电力线路的停、送电操作。 (2)电力变压器的停、送电操作。 (3)发电机的起动、并列和解列操作。 (4)电网的合环与解环。 (5)母线接线方式的改变(倒母线操作) (6)中性点接地方式的改变。 (7)继电保护自动装置使用状态的改变。 (8)接地线的安装与拆除等。
上述绝大多数操作任务是靠拉、合某些 断路器和隔离开关来完成的，断路器和 隔离开关被称为开关电器。此外，为了 保证操作任务的完成和检修人员的安全， 需取下、装上某些断路器的操作熔断器 和合闸熔断器，这两种被称为保护电器 的设备，也像开关电器一样进行频繁操 作。
2、操作要求
合入隔离开关时，开始应缓慢，而 后应迅速果断，但在合闸终了不 得有冲击，即使合入后造成接地 或短路也不得再拉开；拉开隔离 开关时，应迅速果断。当拉开空 载变压器、空载线路、空载母线 或系统环路时，更应快而果断， 以使电弧迅速熄灭。
3、允许使用隔离开关进行的操作
各变电站的现场运行规程中，一般均明确规 定本站允许用隔离开关进行操作的设备(回 路)范围。这是因为在这些规定的情况下， 用隔离开关拉、合时所产生的电弧可以自行 熄灭。一般进行如下操作：
《倒闸操作培训》课件
THANKS。
遵守操作规程
操作人员必须严格遵守倒闸操作规程 ，不得擅自更改操作步骤或省略必要 步骤。
操作环境要求
环境照明
环境整洁
确保操作环境有足够的照明，以便操作人 员能够清晰地看到设备和仪表。
操作现场应保持整洁，无杂物堆积，以免 影响操作或导致意外事故。
通风良好
安全通道畅通
确保操作环境通风良好，避免有害气体或 烟尘对操作人员造成危害。
详细描述
在倒闸操作过程中，应严格遵守安全 规程，穿戴防护用品，确保操作环境 安全。同时，加强安全意识教育，提 高操作人员的安全意识，预防安全事 故的发生。
异常情况处理
总结词
异常情况处理是倒闸操作培训的重要环节，旨在提高操作人员应对突发情况的能力。
详细描述
在倒闸操作过程中，可能会遇到各种异常情况，如设备故障、操作失败等。为应对这些情况，应制定 应急预案，定期进行演练，提高操作人员的应急处理能力。同时，加强设备维护和保养，确保设备的 正常运行。
保持安全通道畅通无阻，以便在发生紧急 情况时能够迅速撤离。
04
倒闸操作实例分析
实例一：10kV线路倒闸操作
总结词
操作流程规范、注意事项明确
详细描述
该实例对10kV线路的倒闸操作进行了详细说明，包括操作前准备、操作步骤、 操作后检查等环节，强调了操作流程的规范性和注意事项的重要性。
实例二：主变倒闸操作
05
常见问题及解决方案
操作失误
总结词
操作失误是倒闸操作中常见的问题，可能导致设备损坏或安 全事故。
详细描述
操作失误可能由于操作步骤不熟悉、操作顺序错误、操作时 注意力不集中等原因造成。为避免操作失误，应加强操作人 员的培训，提高操作熟练度，并严格遵守操作规程。
电气设备倒闸操作
电气设备倒闸操作
5）模拟操作。正式操作之前，有条件进行模拟操作的，监护人、操 作人应先在模拟图板上按照操作票上所列项目和顺序进行模拟 作，监护人按操作票的项目顺序唱票，操作人复诵后在模拟图板 上进行操作，最后一次核对检查操作票的正确性。 6）正式操作。电气设备倒闸操作必须由两人进行，即一人操作，一 人监护。监护人一般由技术水平较高、经验较丰富的值班员担 任，操作人应是由熟悉业务的值班员担任。特别重要和复杂的倒 闸操作，由熟练的值班员操作，值班负责人监护。 操作监护人和操作人作好了必要的准备工作后，携带操作工 具进入现场进行正式的设备操作。操作设备时必须执行唱票、复 诵制度。每进行一项操作，其程序是：唱票－对号－复诵－核对 －下令－操作－复查－做执行记号“√”。
电气设备倒闸操作
当T2和T3任一变压器中性点接地刀闸合上时，如T2的QS2合上， 若发生单相接地，则T2中性点对地电压为零，T3中性点受零序电压 作用。但T2的零序电流保护动作，将中性点不接地的变压器T3瞬时 跳闸。若接地故障还未切除，则T2的零序电流保护延时跳开本变压 器，故避免了T2和T3承受接地过电压的危害。 d）变压器分接开关的切换。无载分接开关的切换应在变压器停电 状态下进行，分接开关切换后，必须用欧姆表测量分接开关接触电 阻合格后，变压器方可送电。有载分接开关在变压器带负荷状态 下，可手动或电动改变分接头位置，但应防止连续调整。
电气设备倒闸操作
c）两台变压器并联运行，在倒换中性点接地隔离开关时， 应先合上中性点未接地的接地隔离开关，再拉开另一台变 压器中性点接地的隔离开关，并将零序电流保护切换到中 性点接地的变压器上。 如图1-3所示，变压器T2、T3并联运行，中性点接地 隔离开关QS2在合闸位置，QS3在断开位置，当需要进行 QS2与QS3的切换操作时，应先合上QS3，再拉开QS2，使电 网不失去接地中性点。若先拉开QS2，则出现QS2、QS3同 时断开的情况，此时若线路上任意一点（如k点）发生单 相完全接地，则电网中出现零序电压U0，U0在电网中的分 布如图1-3（b）所示。因T1中性点接地隔离开关QS1在合 闸位置，T1中性点的零序电压U0=0，k短路点的零序电压 最大，其U0=相电压，因QS2 、QS3均已拉开，则T2和T3中 性点的零序电压也为相电压，故因QS2 、QS3同时拉开， 在线路发生单相接地的情况下使T2、T3的中性点同时出现 相电压，因此，T2、T3非故障相为线电压，这些过电压是 T2、T3无法承受的，其绝缘将因此而击穿。
变电站标准倒闸操作演示幻灯片ppt课件
? （2）在操作票上应填写检查接地前相应隔离开关（手车）确在断开位 置；进行验电；拉、合接地开关的编号；装设每一组接地线的地点及编 号。以防发生带电合接地开关及带电挂地线，以及带地线送电等恶性事 故的发生。
? （3）为了防止电压互感器发生反送电和设备误动作，对必须拔下或断 开的控制回路或电压互感器回路的熔断器名称及检修结束后将其恢复等 操作，均应填入工作票内。
7
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
? （4）一张操作票只能填写一个操作任务，所谓“一个操作任务”是指根据 同一操作命令，且为了相同的操作目的而进行的一系列相互关联并依次 进行倒闸操作的过程。例如:?将一种运行方式改变到另一种运行方式； ?将一台电气设备由一种状态改变到另一种状态；?同一母线上的电气 设备依次倒换至另一母线；?一系列相互关联，并按一定顺序进行的操 作。
? 操作过程中，不得进行交接班，只有操作结束后，方可将操作票移交给 下一个班组，交班人员详细交代操作票执行情况和注意事项，接班人员 应重新审核，熟悉操作票。
? 6、检查 ? 每操作一项，应检查一项，检查操作正确性，检查表计、机械指示等是
否正确。 ? 7、操作汇报
5
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
右上方侧。 （６）监护人唱票，宣读操作项目，操作人手指设备的名称进行复诵。
14
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
? （3）为了防止电压互感器发生反送电和设备误动作，对必须拔下或断 开的控制回路或电压互感器回路的熔断器名称及检修结束后将其恢复等 操作，均应填入工作票内。
7
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
? （4）一张操作票只能填写一个操作任务，所谓“一个操作任务”是指根据 同一操作命令，且为了相同的操作目的而进行的一系列相互关联并依次 进行倒闸操作的过程。例如:?将一种运行方式改变到另一种运行方式； ?将一台电气设备由一种状态改变到另一种状态；?同一母线上的电气 设备依次倒换至另一母线；?一系列相互关联，并按一定顺序进行的操 作。
? 操作过程中，不得进行交接班，只有操作结束后，方可将操作票移交给 下一个班组，交班人员详细交代操作票执行情况和注意事项，接班人员 应重新审核，熟悉操作票。
? 6、检查 ? 每操作一项，应检查一项，检查操作正确性，检查表计、机械指示等是
否正确。 ? 7、操作汇报
5
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
右上方侧。 （６）监护人唱票，宣读操作项目，操作人手指设备的名称进行复诵。
14
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
变电所常见的倒闸操作
变电所常见的倒闸操作1、线路操作:送电操作: 输电线路的送电操作的正确的操作顺序应从母线侧开始,即在检查断路器确在断开位置后,先合上母线侧隔离开关,后合上负荷侧的隔离开关,再合上断路器.停电操作:停电操作的顺序和送电时相反,应先从负荷侧开始,即先断开断路器,并检查断路器确在断开位置,再拉开负荷侧隔离开关,最后拉开电源侧隔离开关2、变压器的操作先送高压侧，再送低压侧。
停用时正好相反。
因为从电源侧逐级送电，如发生故障便于按送电范围检查、判断和处理。
在多电源的情况下，按上述顺序停电，可以防止变压器反充电。
若停电时先停电源侧，遇有故障可能造成保护误动或拒动，延长故障切除时间，可能扩大停电范围。
220千伏双圈变压器从高压侧充电时，其中性点的接地隔离开关必需合上，或经间隙接地；220/110/35千伏三圈变压器从220千伏侧充电时，220千伏中性点和110千伏侧中性点的妆地隔离开关都必须合上；若从110千伏侧充电时，220千伏侧中性点接地隔离开关也必须命中，或经间隙接地。
这是过电压规程中所要求的，以避免形成中性点不接地的电力网。
当断路器非全相合闸时，在变压器中性点上出现的过电压将威胁变压器中性点的绝缘，所以中性点应接地。
3、消弧线圈的倒闸操作调整消弧线圈的分接头必须有调度员的命令。
需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行操作人员的安全。
分接头调完后，需经测试导通后才能投入运行。
线咱的停役、复役；线路从一个电网改变为与另一个电网连接；电网的解列，并列等，凡所涉及到的电网都应计算电容电流，核算补偿情况，以确定是否需要重新调整消弧线圈的分接头。
同一补偿电网我，若有几台消弧线圈需要调分接头时，最好不要同时将消弧线圈停用，而应采取停一台调一台，然后再停一台调一台的办法，这样有利于降低过电压。
系统有单相接地故障时，禁止将消弧线圈退出运行，此时若消弧线圈本身有故障，应拉开消弧线圈的隔离开关，再投入变压器。
变电运行倒闸操作
26
思考题 为什么在停电操作拉刀闸时要先拉负荷侧刀闸 ，后拉电源侧刀闸？
27
28
13
填写操作票
1
1、根据调度命令 、现场实际运行 情况及操作分析 讨论的结果，参 考典型操作票， 由操作人对照一
2
2、倒闸操作票应
3
3、填写操作票 的顺序不可颠倒 ,不能漏项,字迹 应清楚,不得涂 改,用计算机填 写的操作票应使 用统一的票面格 式；
4
4、禁止直接提 取“典型倒闸操 作票”和“预存 倒闸操作票”。
这是因为在拉开隔离开关的过程中，可能出现两种 错误操作，一种是断路器实际尚未断开，而造成先 拉隔离开关；另一种是断路器虽然已断开，但当操 作隔离开关时，因走错间隔等而错拉未停电设备的 隔离开关。无论是上述哪种情况，都将造成带负荷 拉隔离开关，其后果是十分严重的，可能造成弧光 短路事故。
10
倒闸操作的技术原则
18
执行操作的六步骤
执行倒闸操作六步骤
唱票 手指 复诵 确认 执行 检查
只有认真执行好操作六步骤才能 保证好的操作质量。
19
验电接地
对停电设备验电 ，应戴绝缘手套 ，必须先在带电 设备上校验验电
器的合格性能，
保证验电的准确 性。
20
正确验电的步骤
到带电设备上试验验电器
母线接线运行方式转变为单母线运行方式的操 作。它是由于设备的工作所需而随时进行的调 节行为。
4
倒闸操作的概述—倒闸操作目的
系统或设备运 行方式的改变
系统潮流的改 变与调整
倒 闸 操 作 的 目 的
系统电压的调 整(投切电容， 低抗)
隔离故障元件 或限制故障范 围
5
电气倒闸操作
电气设备倒闸操作
第一节倒闸操作的基本内容 第二节倒闸操作的程序及原则 第三节线路倒闸操作 第四节母线倒闸操作 第五节变压器倒闸操作
第一节倒闸操作的基本内容
电气设备分为运行、备用（冷备用及热备用）、检修三种状态。 将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操 作叫倒闸操作。通过操作隔离开关、断路器以及挂、拆接地线将 电气设备从一种状态转换为另一种状态或使系统改变了运行方式。 这种操作就叫倒闸操作。倒闸操作必须执行操作票制和工作监护 制。
12
（10）允许用隔离开关进行的操作（无电流或电流很小） ① 系统无接地时，拉开、合上电压互感器。 ② 无雷电时，拉、合避雷器。 ③ 拉开、合上母线和直接联接在母线上的设备的电容电流。 ④ 拉开、合上中性点接地刀闸，当中性点上有消弧线圈时，
只有在系统没有接地故障时才能进行。 ⑤ 与开关或刀闸并联的旁路刀闸，当开关或刀闸合上时，
14
实例一：
35KV联络一线由正母线运行改为开关、线路及线路压变检修
1、检查35KV联络一线电流表指示为零值；
联
2、拉开35KV联络一线开关；
络
3、取下35KV联络一线开关直流操作、合闸并用熔丝；
一
4、检查35KV联络一线开关在断开位置； 5、拉开35KV联络一线线路闸刀；
线
6、检查35KV联络一线线路闸刀在断开位置；
13、在35KV联络一线线路压变高压侧验明无电压挂# 接地线；
14、取下35KV联络一线线路压变高压熔丝；
15、在35KV联络一线开关母线侧验明无电压挂# 接地线；
实例二：
6KV #11给水泵由热备用改为开关及电机检修 1、检查6KV #11给水泵开关在断开位置； 2、取下6KV #11给水泵开关直流合闸熔丝； 3、将6KV #11给水泵开关小车由工作位置拉至试验位置； 4、取下6KV #11给水泵开关直流操作熔丝； 5、取下6KV #11给水泵开关二次引线插头； 6、将6KV #11给水泵开关小车由试验位置拉至检修位置； 7、在6KV #11给水泵开关线路侧验明无电压，合上该接地闸 刀； 8、检查6KV #11给水泵接地闸刀在合上位置。
第一节倒闸操作的基本内容 第二节倒闸操作的程序及原则 第三节线路倒闸操作 第四节母线倒闸操作 第五节变压器倒闸操作
第一节倒闸操作的基本内容
电气设备分为运行、备用（冷备用及热备用）、检修三种状态。 将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操 作叫倒闸操作。通过操作隔离开关、断路器以及挂、拆接地线将 电气设备从一种状态转换为另一种状态或使系统改变了运行方式。 这种操作就叫倒闸操作。倒闸操作必须执行操作票制和工作监护 制。
12
（10）允许用隔离开关进行的操作（无电流或电流很小） ① 系统无接地时，拉开、合上电压互感器。 ② 无雷电时，拉、合避雷器。 ③ 拉开、合上母线和直接联接在母线上的设备的电容电流。 ④ 拉开、合上中性点接地刀闸，当中性点上有消弧线圈时，
只有在系统没有接地故障时才能进行。 ⑤ 与开关或刀闸并联的旁路刀闸，当开关或刀闸合上时，
14
实例一：
35KV联络一线由正母线运行改为开关、线路及线路压变检修
1、检查35KV联络一线电流表指示为零值；
联
2、拉开35KV联络一线开关；
络
3、取下35KV联络一线开关直流操作、合闸并用熔丝；
一
4、检查35KV联络一线开关在断开位置； 5、拉开35KV联络一线线路闸刀；
线
6、检查35KV联络一线线路闸刀在断开位置；
13、在35KV联络一线线路压变高压侧验明无电压挂# 接地线；
14、取下35KV联络一线线路压变高压熔丝；
15、在35KV联络一线开关母线侧验明无电压挂# 接地线；
实例二：
6KV #11给水泵由热备用改为开关及电机检修 1、检查6KV #11给水泵开关在断开位置； 2、取下6KV #11给水泵开关直流合闸熔丝； 3、将6KV #11给水泵开关小车由工作位置拉至试验位置； 4、取下6KV #11给水泵开关直流操作熔丝； 5、取下6KV #11给水泵开关二次引线插头； 6、将6KV #11给水泵开关小车由试验位置拉至检修位置； 7、在6KV #11给水泵开关线路侧验明无电压，合上该接地闸 刀； 8、检查6KV #11给水泵接地闸刀在合上位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号定置存放。录音设备完好，电池电量充足； （6）具备一定数量的备品备件，如控制保险、合闸保险等； （7）现场应有足够的照明，交直流灯具应分布合理。供操
作人员通行的通道应平整畅通，不得有障碍物。
二、各环节主要要求
★ 倒闸操作的主要环节：
一）接受预发调度命令（接受操作任务） 二）分析操作任务 三）填写操作票 四）审核操作票 五）接受正式操作命令 六）操作前准备 七）模拟预演 八）正式操作 九）完成操作，复核运行方式 十）汇报完成 十一）操作评价 十二）完善记录
2、倒闸操作票应充分考虑系统变动前后一、二次系统 的运行方式、继电保护自动装置的运行及整定配合情 况；
3、填写操作票的顺序不可颠倒，不能漏项，字迹应清 楚，不得涂改，不得使用铅笔填写。
4、禁止直接提取“典型倒闸操作票”和“预存倒闸操 作票”。
5、填票过程中出现的错票、废票，应立即盖“作废” 章。某项填写错误时可在该项上盖“此项作废”章。
3、审核结束，操作人、监护人、值班负责人应分别在操作票上签 名。在操作票最后一行下方盖“以下空白”印章。
4、进行必要的操作准备。
五）接受正式操作命令
当调度正式发布操作命令时，必须由当值值班负责人（正班）接受， 在复诵无误后，立即将发布时间，人员，记录在相关记录中，操作 开始并记录操作开始时间。
5、发布及接受调度命令均应由具备相应资格的人员进行 （正值值班员、副值调度员），并使用标准调度术语。 有 权发布、接受调度命令人员名单应事先书面公布。
二）分析操作任务
1、值班负责人召集当班人员，通报调度命令内容、要求， 听调度命令录音，讨论调度命令的正确性（如设备运行 方式等）；
2、明确操作任务和停电范围，并做好人员分工（分派操 作人、监护人等）；
变电设备倒闸操作
主 讲：郭 圣 伟
主要内容
★主要内容：
一、倒闸操作概述 二、倒闸操作各环节的主要要求 三、一次设备现场操作要领 四、倒闸操作的技术原则 五、倒闸操作票填写规定 六、几点体会
一、倒闸操作概述
一）运行值班工作的主要任务 主要任务： 1、倒闸操作 2、事故处理 3、设备巡视检查、维护和定期切换试验 4、设备运行参数的收集、归档 其他： 1、班组建设（达标、评比、评级）等 2、统计报表（电量计算、负荷平衡、月报表）
3、倒闸操作的目的： ① 改变电气设备运行状态 ② 改变电力系统运行方式 4、倒闸操作的要求： ① 全面完成操作任务，不出现任何差错。 ② 保证运行合理（便于事故处理，安全经济）。 ③ 保证对用户可靠供电及供电质量。 ④ 保证继电保护及自动装置的可靠运行。
5、倒闸操作的主要内容： 拉开或合上断路器； 拉开或合上隔离开关； 拉开或合上接地刀闸； 装设或拆除接地线； 给上或取下保险（二次小开关）； 切换保护回路； 检查母线电压、负荷分布、保护状态等 调整变压器或消弧线圈的分接头位置； 改变中性点接地方式。
◇检修状态：是指设备的所有断路器、刀闸均在拉开位置， 各侧装设了保护接地线；控制保险（小开关）取下的状 态。
2）运行状态的设备，按运行工况分
◇正常运行：设备在规定的外部环境（额定电压、环境温度 、冷却条件等）下，保证连续正常地达到额定工作能力的 状态。
◇异常运行：设备在指定的外部条件下，部分或全部失去额 定工作能力的的状态。
其余要求同预发调度命令。
3、拟订操作顺序，确定挂地线部位、组数及应设的遮栏、 标示牌。明确工作现场临近带电部位，并订出相应措施；
4、考虑保护和自动装置相应变化及应断开的交、直流电 源和防止电压互感器、所用变二次反充高压的措施；
5、分析操作过程中可能出现的问题和应采取的措施 ；
三）填写操作票
1、根据调度命令、现场实际运行情况及操作分析讨论 的结果，参考典型操作票，由当班操作人员对照一次 模拟图板及二次图纸逐项填写操作项目；
★ 事故处理的主要工作也是倒闸操作。
二）倒闸操作的概念
1、电气设备状态常见分类
1）按连接关系分
◇运行状Байду номын сангаас：指设备的隔离开关及断路器都在合上位置，控 制保险（小开关）投入，将电源至受电端的电路接通。
◇热备用状态：特指设备的断路器在断开位置，两侧刀闸在 合上位置，控制保险（小开关）投入的状态。
◇冷备用状态：指回路的断路器及刀闸全部在断开位置，控 制保险（小开关）投入的状态。
一）接受预发调度命令（接受操作任务）
1、受令人应检查录音设备，并保持录音设备正常运行， 使接受调度命令全过程录音；
2、 发令人、受令人应互报单位、姓名，本人岗位；
3、受令人在调度命令票上记录调度命令的全文内容， 记 录发令时间，明确操作目的和意图，询问清楚注意事项； 有疑问应及时询问清楚。
4、受令完毕，应逐字逐句复诵，经双方核对无误后，立 即记入《运行记录簿》内；受令人立即汇报值班负责人。
6、倒闸操作现场必须具备的条件： （1）变电站的电气设备应有双重编号，即调度名称和编号，
一次设备应涂相色漆； （2）运行方式接线图板应和现场相符。未投运的设备应标
明备用并对开关编号；现场一、二次图纸应与实际相符； （3）接地隔离开关的垂直连杆应漆成黑色，临时接地线的
桩头也应漆成黑色并有接地标记； （4）电气设备应具备防误操作功能； （5）现场应具备合格的安全工具、操作工具，接地线必须
四）审核操作票
1、三级审核：即为操作填写人填写完毕后进行自行核对；交监护 人再次进行审核；值班负责人进行最后审核；对审核中发现的错误 应由操作人重新填写倒闸操作票；特别重要和复杂的操作还应由站 长或上级技术人员进行审核。
2、审核的要求：逐项审核操作票的正确性，是否存在错、漏项， 颠倒顺序等问题；特别注意一二次设备的衔接。
◇事故：已经造成设备部分损坏、引起系统运行异常、中止 了对用户供电的状态。简单地说是指由于电力系统设备故 障或工作人员失误影响电能供应数量或质量并超过规定范 围的事件。
2、倒闸操作的概念
◇倒闸操作：电气设备或装置由一种状态转换到另一种状态 所进行的系列操作。
★设备状态的转换顺序：运行 热备用 冷备用 检修
作人员通行的通道应平整畅通，不得有障碍物。
二、各环节主要要求
★ 倒闸操作的主要环节：
一）接受预发调度命令（接受操作任务） 二）分析操作任务 三）填写操作票 四）审核操作票 五）接受正式操作命令 六）操作前准备 七）模拟预演 八）正式操作 九）完成操作，复核运行方式 十）汇报完成 十一）操作评价 十二）完善记录
2、倒闸操作票应充分考虑系统变动前后一、二次系统 的运行方式、继电保护自动装置的运行及整定配合情 况；
3、填写操作票的顺序不可颠倒，不能漏项，字迹应清 楚，不得涂改，不得使用铅笔填写。
4、禁止直接提取“典型倒闸操作票”和“预存倒闸操 作票”。
5、填票过程中出现的错票、废票，应立即盖“作废” 章。某项填写错误时可在该项上盖“此项作废”章。
3、审核结束，操作人、监护人、值班负责人应分别在操作票上签 名。在操作票最后一行下方盖“以下空白”印章。
4、进行必要的操作准备。
五）接受正式操作命令
当调度正式发布操作命令时，必须由当值值班负责人（正班）接受， 在复诵无误后，立即将发布时间，人员，记录在相关记录中，操作 开始并记录操作开始时间。
5、发布及接受调度命令均应由具备相应资格的人员进行 （正值值班员、副值调度员），并使用标准调度术语。 有 权发布、接受调度命令人员名单应事先书面公布。
二）分析操作任务
1、值班负责人召集当班人员，通报调度命令内容、要求， 听调度命令录音，讨论调度命令的正确性（如设备运行 方式等）；
2、明确操作任务和停电范围，并做好人员分工（分派操 作人、监护人等）；
变电设备倒闸操作
主 讲：郭 圣 伟
主要内容
★主要内容：
一、倒闸操作概述 二、倒闸操作各环节的主要要求 三、一次设备现场操作要领 四、倒闸操作的技术原则 五、倒闸操作票填写规定 六、几点体会
一、倒闸操作概述
一）运行值班工作的主要任务 主要任务： 1、倒闸操作 2、事故处理 3、设备巡视检查、维护和定期切换试验 4、设备运行参数的收集、归档 其他： 1、班组建设（达标、评比、评级）等 2、统计报表（电量计算、负荷平衡、月报表）
3、倒闸操作的目的： ① 改变电气设备运行状态 ② 改变电力系统运行方式 4、倒闸操作的要求： ① 全面完成操作任务，不出现任何差错。 ② 保证运行合理（便于事故处理，安全经济）。 ③ 保证对用户可靠供电及供电质量。 ④ 保证继电保护及自动装置的可靠运行。
5、倒闸操作的主要内容： 拉开或合上断路器； 拉开或合上隔离开关； 拉开或合上接地刀闸； 装设或拆除接地线； 给上或取下保险（二次小开关）； 切换保护回路； 检查母线电压、负荷分布、保护状态等 调整变压器或消弧线圈的分接头位置； 改变中性点接地方式。
◇检修状态：是指设备的所有断路器、刀闸均在拉开位置， 各侧装设了保护接地线；控制保险（小开关）取下的状 态。
2）运行状态的设备，按运行工况分
◇正常运行：设备在规定的外部环境（额定电压、环境温度 、冷却条件等）下，保证连续正常地达到额定工作能力的 状态。
◇异常运行：设备在指定的外部条件下，部分或全部失去额 定工作能力的的状态。
其余要求同预发调度命令。
3、拟订操作顺序，确定挂地线部位、组数及应设的遮栏、 标示牌。明确工作现场临近带电部位，并订出相应措施；
4、考虑保护和自动装置相应变化及应断开的交、直流电 源和防止电压互感器、所用变二次反充高压的措施；
5、分析操作过程中可能出现的问题和应采取的措施 ；
三）填写操作票
1、根据调度命令、现场实际运行情况及操作分析讨论 的结果，参考典型操作票，由当班操作人员对照一次 模拟图板及二次图纸逐项填写操作项目；
★ 事故处理的主要工作也是倒闸操作。
二）倒闸操作的概念
1、电气设备状态常见分类
1）按连接关系分
◇运行状Байду номын сангаас：指设备的隔离开关及断路器都在合上位置，控 制保险（小开关）投入，将电源至受电端的电路接通。
◇热备用状态：特指设备的断路器在断开位置，两侧刀闸在 合上位置，控制保险（小开关）投入的状态。
◇冷备用状态：指回路的断路器及刀闸全部在断开位置，控 制保险（小开关）投入的状态。
一）接受预发调度命令（接受操作任务）
1、受令人应检查录音设备，并保持录音设备正常运行， 使接受调度命令全过程录音；
2、 发令人、受令人应互报单位、姓名，本人岗位；
3、受令人在调度命令票上记录调度命令的全文内容， 记 录发令时间，明确操作目的和意图，询问清楚注意事项； 有疑问应及时询问清楚。
4、受令完毕，应逐字逐句复诵，经双方核对无误后，立 即记入《运行记录簿》内；受令人立即汇报值班负责人。
6、倒闸操作现场必须具备的条件： （1）变电站的电气设备应有双重编号，即调度名称和编号，
一次设备应涂相色漆； （2）运行方式接线图板应和现场相符。未投运的设备应标
明备用并对开关编号；现场一、二次图纸应与实际相符； （3）接地隔离开关的垂直连杆应漆成黑色，临时接地线的
桩头也应漆成黑色并有接地标记； （4）电气设备应具备防误操作功能； （5）现场应具备合格的安全工具、操作工具，接地线必须
四）审核操作票
1、三级审核：即为操作填写人填写完毕后进行自行核对；交监护 人再次进行审核；值班负责人进行最后审核；对审核中发现的错误 应由操作人重新填写倒闸操作票；特别重要和复杂的操作还应由站 长或上级技术人员进行审核。
2、审核的要求：逐项审核操作票的正确性，是否存在错、漏项， 颠倒顺序等问题；特别注意一二次设备的衔接。
◇事故：已经造成设备部分损坏、引起系统运行异常、中止 了对用户供电的状态。简单地说是指由于电力系统设备故 障或工作人员失误影响电能供应数量或质量并超过规定范 围的事件。
2、倒闸操作的概念
◇倒闸操作：电气设备或装置由一种状态转换到另一种状态 所进行的系列操作。
★设备状态的转换顺序：运行 热备用 冷备用 检修
