自动给汤机 操作说明
开水机的使用方法
开水机的使用方法
开水机的使用方法如下：
1. 准备：确保开水机上有足够的水，水位线通常位于水壶的内部。
2. 连接电源：将开水机的插头插入电源插座，并打开开关。
3. 倒水：将需要烧开的水倒入开水机的水壶中，注意不要超过水位线。
4. 设置温度：根据需要，可以使用开水机上的控制面板或旋钮设置所需的水温。
有些开水机还可以选择不同的温度档位，例如烧开水和保温两个档位。
5. 等待烧开：开水机会自动开始加热水，通常会有一个指示灯亮起表示在加热过程中。
等待一段时间，直到水烧开。
6. 关闭：当水烧开后，开水机会自动断电停止加热，此时可以通过观察开水机上的指示灯或听到声音来确认。
将开关关闭，断开电源。
7. 使用热水：打开开水机的盖子，小心倒出热水。
注意避免烫伤，可以使用开水机上的手柄来倒水。
8. 清洁和保养：每次使用完毕后，将开水机内的水倒掉，并用清水冲洗干净。
定期检查水壶是否有水垢，并使用适当的清洁方法来清除水垢。
9. 注意安全：使用开水机时要注意安全，避免触碰热水、放置在平稳的地方、远离儿童和宠物等。
不同型号的开水机操作方法可能有所不同，建议在使用前阅读产品说明书，以了解具体的使用方法和注意事项。
电汤桶使用说明
设备保养
注意事项
1、用电和电源线路必须符合机器的使用电压和功率要求。 2、清洗时，注意不能用水直接喷淋机器，以免有水进入电气部分，造 成机器漏电。 3、机外壳应可靠接地线或请确保电源插座带地线。 4、严禁设备干烧使用。
24小时服务热线：400-600-பைடு நூலகம்209
大能电汤桶使用指引 设备使用
1、开机前请先往桶内注水，水至少要高于电热管表面约5cm以上。 2、确保加好水以后，接通电源总开关。 3、根据使用功率的需要，按下桶上对应的加热控制开关，红色灯发亮， 表示对应的加热管已开始加热工作。 4、加热过程，可自由切换控制加热的功率，只需打开或关闭桶上的加 热控制开关即可。（注：每一个开关单独控制一根加热管。） 5、使用完毕，先在桶面板上关闭加热控制开关，然后关闭总电源开关。 1、请定期检查漏电开关性能，确保安全。 2、在正常使用的情况下，请每天至少清洁一次，确保机内、外清洁。 3、发热管上的污垢要及时清洗干净，避免影响加热效果和加快使用寿命。
自动给汤喷雾机操作规程
3．5每月检查限位开关动作是否正常；
3．6每年更换一次汤勺传动部分的轴承；
注：3.1由操作工每班进行维护，其它各项由专职人员维护。
编制/日期：
审核/日期：
批准/日期：
2．4使用喷雾机时，空压机压力需保持在6kg/cm2以上；
2．5当有镶件的模具在使用喷雾半自动时，除选择开关押至“半自动”以外，请将压铸机启动继电器拔下，防止发生危险。
3．0维护及保养
3．1汤勺每班涂抹一次被覆剂，涂抹关须将汤勺清理干净；
3．2每月检查各轴承工作情况及链条是否有松弛或卡孔；
3．3每月检查各轴与键配合是否磨损严重，并检查止付螺丝有无锁紧；
1．4将压然机置于开模位置，喷雾机手动自动开关置于自动位置，按下喷雾启动按钮，它将会按设定的工作程序进行工作。
2．0注意事项
2．1汤勺在使用前，必须先涂被覆剂，然后在熔解炉上烘干、预热；
2．2汤铝必须加热至感应头不沾住金属液时刀开始作业；
2．3当更换柱塞头或清理维修射出机构部分时，必须将给汤机切至手动或安全门切至OFF状态；
作业指导书
文件编号
版号
A
标题：自动给汤机及喷雾机操作规程
页码
1/1
1．0操作步骤
1．1使用自动给汤机及喷雾机前请详阅操作说明书；
1．2操作时先将压铸机工作置于自动状态，将自动给汤机手臂手动后退至汤面检出位置，汤自动”即开始作业；
1．3操作喷雾机时先设定好各工作时及空气压力；
电汤锅操作流程及注意事项
电汤锅操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电汤锅操作流程：1. 准备工作：将电汤锅放置在平稳的台面上，确保周围没有易燃物。

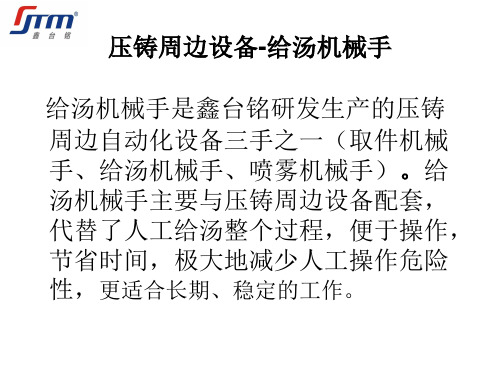

压铸给汤机械手_分解
汤面检出棒的调节
• 汤面检出用检出棒，由检出棒架及绝 缘套管所构成，位置度由汤勺大小而 决定，手臂后退动作时，汤面检出用 检出棒会与保温炉内的熔汤接触，手 臂停止后退，停止时汤勺处于计量取 汤状态，熔汤由汲入口充分流入汤勺 内。
汤面检出棒的调节
• 铝汤不要接触汤勺小手臂的底部， 请调整汤面检出棒至适当高度，检 出棒的调整是将绝缘套管上螺冒放 松调整(不可太过用力以免把绝缘 套管弄裂)
（2）汤量设定：
• 汤勺注汤限(X04)： 手臂于炉上位置，手动旋转注汤，微动开 关在ON时，为完全注铝汤之位置，注汤停 止(汤勺面成垂直面)， 凸输为顺时针调整， 让微动开关至ON的位置。 汤勺水平(Ⅰ)限(X05)：
汤勺水平(Ⅰ)限(X05)： 自动时汤勺注完了恢复水平位置之 微动开关，首先手臂于炉上位置， 汤勺放置于水平，调整此微动开关 与汤勺水平(Ⅱ)限（X06）之微动开 关位置相同，但其为注汤完了恢复 水平位置， 凸输为逆时针方向让微 动开关动作。
机器的搬运与安装
• 机器的搬运 • 机器在平地搬运时要尽量水平搬运，倾斜 度不得超过25°，以免倾倒而损坏机器。 • 机器搬运时要小心轻放，不得有较严重的 冲击或碰撞，以免影响机器的装配或运动 精度。 • 机器吊装时，要利用机器上两个起吊螺钉 吊装。
机器的安装
• (此步骤请在专业安装人员指导下进行) • 1）确定好机器的安装位置，将专用机座用安装螺 钉固定到压铸机上，机器的安装面要水平。 • 2）将机器吊装到机座的安装面上，根据压铸机入 料口和熔汤炉的位置，将机器调整到合适的位置， 然后用安装螺钉将机器固定牢固。 • 3）按要求将电器控制系统与压铸机的控制系统联 线。 • 4）调试和试运行。
给汤量的调节
但若故障时则以手动方式调整，进 行回转，往减量方向回转，微动开 关会往(减)的方向移动，汤勺的倾斜 度变大，汤量即减少，往增量的方 向回转时，微动开关会往(增)的方向 移动，汤勺的倾斜度变小，汤量即 增。
给汤机操作培训-2012
(4) 异常后退时间(PLC内部)： 手臂前进至注汤位置手臂会停止，同时该计时器开始记 时，在设定时间内如压铸机未发出注汤信号，手臂会后退 至汤面重新汲取铝料，时间设定太长时，汤温会下降，压 铸机250T以下设定为 l6sec ，250-350T以下设定为20sec ， 500-650T以下设定为25sec ，以确保汤温稳定。 (5) 射出延迟时间（1-600秒）由触摸屏设定： 注汤完了注汤限动作时，同时该计时器开始记时，在计时 完了汤勺旋转，手臂后退发出射出信号，压铸机收到射出 讯号，立刻射出。 (6) 后退低速延迟时间(PLC内部)： 手臂自动后退为中速后退，当手臂后退至后退低速限时， 同时该计时器开始记时，手臂低速后退，该计时器结束时 才停止，低速停止可减少速度改变所造成的晃动·
○
7
本体架构
○
8
汤勺轴部分
○
○
9
检出棒
○
2012-9-24
17
序 号 10 11
检查项目 检出棒固定 绝缘块 检出棒的配 线
检 查 内 容 1. 是否有铝液覆着 1. 配线的绝缘是否破坏 1.滚动是否有异常磨损 2.接触情况是否良好 3.汤量调整螺杆插销是否太松 各部螺丝是否松动或歪扭 1.接点是否松动 2.是否有灰尘附着 3.开关是否灵敏
2012-9-24
14
（5）汤勺注汤完时注汤限动作，射延时间计时器开始计 时，计时完了向压铸机发出射出信号，同时手臂会进入后 退动作。 （6）手臂后退至后退低速限时（即炉上待机位置），炉 上待机时间计时开始，计时结束后，手臂自动回到汤面检 出位置停上，取汤时间计时开始。 7 (1-6) （7）以上(1-6) (1-6)循环动作完成连杆给汤机的自动过程。
力劲压铸机给汤机说明书
自动给汤机说明书机型：LC 01～10力劲机械厂有限公司L.K. MACHINERY CO.LTD.Ver.1.8（07.11）目录前言1．技术参数 (1)2．使用前 (2)2.1操作说明书的内容 (2)2.2注意事项的记载 (2)3. 机器的搬运与安装 (5)3.1 机器的搬运 (5)3.2 机器的安装 (5)4. 调整 (6)4-1手臂驱动的调整 (6)4-2汤勺驱动的调整 (7)4-3速度调整 (8)4-4各个定时器的调整 (9)4-5给汤量的调整 (10)4-6汤面电极棒的调整 (10)5．运转及操作 (12)5-1动转准备 (12)5-2手动操作 (12)5-3自动操作 (12)5-4试运转 (13)6．保养检查 (14)6-1勺子的保养检查 (14)6-2润滑油 (14)6-3给汤机保养检修表 (15)6-4故障排除 (16)7．动作流程图 (19)8. 电气原理图 (20)前言本公司产品具有设计精良、质量过硬，操作使用简单，维护保养方便的特点，在用户中受到广泛好评。
为了方便用户正确使用本公司的“给汤机”系列产品，特制订本使用说明书。
说明书对“给汤机”系列产品的特点、机器性能和主要技术参数、安装、调试、维护等事项做了比较详尽的描述，用户在使用本公司产品时，请先详细阅读使用说明书，并按其规定进行操作。
技术参数2. 使用前2.1 操作说明书的内容这本手册包含动作说明、操作方式、安装程序、维修及保养。
在要开始使用此机前，请详细阅读这本操作手册。
注意：请勿使用本书中未有介绍的操作方式与程序，因未完全理解操作方式而造成的伤害和意外事故，敞司将不会负责。
请将此手册尽量放在靠近机体处，以供需要时可以就近阅读，并请专人保管。
2.2 注意事项的记载●危险等级表示在此书中的安全注意共分为三个等级，机器运行时会有高度的危险性，故操作时敬请特别安全注意事项3.机器的搬运与安装3.1机器的搬运1、机器在平地搬运时要尽量水平搬运，倾斜角度不得超过25°，以免倾倒而损坏机器。
小熊电炖盅使用说明书
小熊电炖盅使用说明书型 号：DDZ-125TC DDZ-125TC1 DDZ-125TC2 DDZ-125TC3 外观专利号：执行标准：GB 、GB使用产品前，请仔细阅读本使用说明书！本产品仅限家庭或类似场所使用。
产品简介感谢您选用我公司生产的电炖盅系列产品，其将传统烹饪技术和现代家电技术互相结合，是我公司自主研发的产品之一。
时尚外观，精致工艺，使用安全可靠；电炖盅工作时，热量由加热源通过水缓慢而均匀地传递至炖盅中的食物，能使炖品保持原汁原味，保护好食物营养，是四季进补的理想炊具。
微电脑控制时间及工作状态，带预约功能。
功能细分，使用方便，有套餐、肉类、筋骨、煲粥、米饭、甜品、快蒸、快煮、保温等功能。
部件及安装图注意：以上产品图片仅供参考，具体产品外观及颜色以实物为准。
性能特点1、时尚外观，精致工艺。
2、微电脑控制，带预约功能。
3、具有防干烧断电保护功能。
4、具有套餐、肉类、筋骨、煲粥、米饭、甜品、快蒸、快煮、保温等功能。
5、隔水炖煮，原汁原味，保护好食物营养。
6、采用发热盘发热，水快速烧开后功率减半，猛火煮沸、细火慢炖。
使用方法 一.炖煮：1. 在陶瓷锅中放入需炖煮的各类食材并加入适量的水（以恰好浸没食物或略多内胆大陶瓷锅盖大陶瓷锅身小陶瓷锅盖 小陶瓷锅身蒸架 上盖提手 本体 本体底盖操作面板一点为宜），再盖上陶瓷锅盖。
2. 把装好食物的陶瓷锅放入机体内，再往机体内加入适量的水（加水至机体水尺所示的最高水位线为佳），然后盖上上盖。
3. 温馨提示：①机体内（即陶瓷锅外围）必须加入适量的水，否则机器无水干烧时无法启动工作。
②若加水至最高水位时，水干后食物还没熟，可以往机体内再加入适量的水，适当再延长炖煮/蒸的时间。
用大陶瓷锅用小陶瓷锅4. 功能选择（1） 接通电源，屏幕显示初始待机状态，所有功能字样长亮显示，时间0：00显示 （2） 按功能键，选择“套餐”，此时“套餐”字体和指示标识闪动显示，时间默认2小时最高水位线 最高水位线需先放蒸架 需先放蒸架 加水至最高水位线 加水至最高水位线 盖上上盖放入陶瓷锅放入陶瓷锅（3）按“+”号键进行时间调整为4小时30分钟后，等待10秒钟后自动进入工作状态4.完成状态：（1）当炖煮工作完成后，炖盅会出现：“嘀嘀......”响，响1分钟后会自动进入保温状态，此时的时间显示为“-:--”.（2）在进入保温状态后，如果水烧干,炖盅“嘀嘀......”响，40秒钟之后炖盅转入关机状态,时间显示OFF,所有功能字样消失.(3)当温控器复位后，显示屏进入到待机状态二. 蒸先往机体内加入适量的水，水的高度请不要超过机体内蒸架的高度，以免水沸腾后触碰到食物，再把蒸架和食物放入机内并盖上上盖1.功能选择：（1）接通电源，屏幕显示初始待机状态，所有功能字样常亮显示，时间0：00显示（2）按“功能/取消”键，选择“蒸”，此时“蒸”和指向标识闪动显示，时间默认为30分钟（3）按“+”键，将时间调到1小时30分钟，待10秒后自动进入工作状态2.工作完成状态（1）当炖煮工作完成后，炖盅会出现：“嘀嘀......”响，响1分钟后会自动进入保温状态，此时的时间显示为“-:--”.（2）在进入保温状态后，如果水烧干,炖盅“嘀嘀......”响，40秒钟之后炖盅转入关机状态,时间显示OFF,所有功能字样消失.(3)当温控器复位后，显示屏进入到待机状态三.预约:预约肉类(例:早上8点钟预约下午14点钟的4个小时炖肉功能)当食物放置好后按”预约”键,然后再按”+”调整时间为6个小时,接着再按”功能”键选择肉类,最后再按”+”调整时间为4个小时,设定完成时待10秒钟后自动转入工作状态,直到工作结束为止.（温馨提示：容易变质的食物建议不要设定长时间预约，避免食物变质。
给汤机说明书V2.0
( 4 ) 汤勺取汤限（X03）： 汤勺取汤状态，计量汤勺倾斜角度之微动开关，微动开关在 ON 时，汤勺回转的马达会停止，此 微动开关不在 ON 时，取汤定时器就无动作。
适用版本：TP0356-A-V2.0
L-1- 1
宗炫/笳恩股份有限公司
控制电路图
见附录
给汤机使用说明书
机器性能和主要技术参数 给汤机性能：
A．马达运转由系统控制，紧急停止无抖动手臂行进中可无级调整汤量，操作方便。 B．手臂驱动时，手臂速度由变频器控制,可由旋钮无级调节，可高低速切换。 C．注汤位置，停止精度高，单臂式给汤。 D．注汤动作快，注汤速度由变频器控制,可由旋钮无级调节，注汤效率高。 E．手臂行进中可无级调整汤量，操作方便。 F．多种功能模式选择，能满足不同客户的要求。 G．电器采用 PLC 与触控屏（HMI）控制，使用更直观更方便。 H．支持最多 21 组相关数据保存，使工作更快捷。
相关调节 手臂速度调节 打开主电箱门，内装两个变频器，左边一个控制手臂电机速度，右边一个控制注汤电机的速度，变 频器上有明确的标识。调节手臂速度时，可调节左边变频器的调节器旋钮，顺时针方向旋转，手臂 速度变快，逆时针方向旋转，手臂速度变慢。
( 5 ) 汤勺注汤/取汤极限（X10）：NO 点 手动汤勺注汤至注汤限位置: (注汤停止汤勺面成垂直面), 此时汤勺注汤限微动开关（X00）ON , 同时通过调整凸轮以顺时针旋转，使汤勺注汤/取汤极限微动开关（X10）ON，此时 PLC（X10） 灯号点亮,再调整凸轮以逆时针旋转至微动开关 OFF（X10）灯号熄灭，在开关由 ON 至 OFF 切换 时设定完成。设定完成后，取汤至取汤限，检查取汤极限位置是否正常。 汤勺注汤/取汤极限是为防止给汤机;汤勺注汤/取汤限失效时, 注汤/取汤过头之保护。
给汤机工作原理
给汤机工作原理课程重点：1、手臂微动开关调整2、杓子微动开关调整一、给汤机运转1、手动1）手臂动作开关往前进方向押出、汤勺呈水平时，手臂前进注汤位置停止，开关往后退方向押出，手臂会后退至汤面检出位置。
2）手动注汤注汤时开关往注汤方向押下时，汤勺会往注汤方向倾斜，碰到注汤限停止，注汤动作条件是从注汤位置（前进限），锁模到位。
3）手动取汤取汤时，取汤开关，往取汤方向押下，勺子向取汤方向倾斜，取汤动作是从手臂后退低速位置至汤面检出之间。
2、自动1）开关打在自动位置，按下启动按钮，手臂后退至待机位置，勺子成取汤姿势，过待机时间，手臂后退至汤面检出位置，取汤2）取汤时间结束后，汤勺会上升至滴料位置。
，3）滴料计时完成，汤勺恢复水平位置，手臂前进高低速自动切换选前待机，如选后待机，手臂前进需有压铸机型闭信号的指令。
4）前进限停止，异常计时器计时，压铸机合模到位信号到，自动注汤，如异常计时器计时完了，无压铸机合模到位信号，给汤机重新取汤。
5）注汤限压到时，射出延时，开始计时，同时汤勺回转成水平位置。
手臂后退动作。
6）手臂后退到低速限延时。
停止，（即炉上待机位置）汤勺动作处于计量倾斜状态，炉上待机。
二、手臂微动开关调整在调整微动开关时，必须点动开关钮，以免开关调整错误发生危险。
1、手臂后退限在调整时应用最大的杓子，最少的汲汤量，点动汤臂后退到杓子底面与炉底约50mm处停止，在此位置调整凸轮。
（注意：给汤机最大的取汤距离）2、后退低速限（待机位置）点动手臂至炉上10CM。
调整此开关，根据炉子高度，应使汤勺在待机位置停止时，汤勺不会浸入铝汤面。
3、手臂前进低速手动手臂前进到汤勺口与注料口约25cm。
由此位置至手臂前进限为低速动作，即高速前进到注射到注料口之缓冲区。
4、手臂前进限手动手臂前进至注汤位置，当注料口与汤料口成垂直，调整凸轮，在此位置做注汤动作时，汤勺注汤不会倒出料处位置。
三、杓子微动开关调整1、注汤限手臂在炉上位置，（即过后退减速限，点动杓子往注汤方向回转，到杓子汤液不残留在杓子为准）（注意到入料筒处倒汤时，不要碰到头板）2、勺水平I限杓子从取汤状态恢复水平之微动开关，此开关在ON时，马达运转停止尽可能成水平位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 仕样1）机型SL-65 SL-802）对象压铸机SL-65 500T～650TSL-80 800T3）给汤量SL-65 1.5～6.0kgSL-80 4.0～8.0kg4)给汤方式漏斗给汤T.B.C标准料管使用5)给汤精度±2%6)使用溶解炉内径SL-65 650φ以上SL-65 700φ以上7)汲取深度SL-65 550mmSL-80 550mm8)驱动手臂AC马达SL-65 1.5KWSL-80 1.5KW杓子AC马达SL-65 0.75KWSL-80 0.75KW汤量调整AC马达6W9)电源AC220 3相2.安全事项为防止事故,下列事项请注意●给汤机与压铸机之间,身体或身体的一部份必须进入时,必须把给汤机电源[OFF],操作开关[手动-OFF-自动],转至OFF的位置后,把安全棒往上扳以后,再作业.●安全棒未往上板,请勿进入手臂及杓子动作范围内,以免危险.●固定栓往前拉,安全棒往上扳到极限,极限开机变OFF状态,给汤机手动、自动都不会动作。
要运转时请把安全棒往下扳，极限开关变为ON时，才能运转。
●给汤机动作中，安全棒如往上扳，动作会停止。
●杓子汲汤前进中，请勿把安全棒往上扳，杓子内溶汤会溅出而造成危险。
3. 调整3-1手臂驱动用微动开关的调整本机的极限开关已调整完成，手臂后退限LSR与溶解炉的深度有关系安装后，必须位置确认后再作调整，后退待机位置LSW也与溶解炉有关系，有再调整的必要。
1）手臂后退限LSF的高速使用最大的杓子、最少的汲汤倾斜度，手臂往溶解炉内后退至杓子底面与炉底约50mm处停止，在此位置请调整凸输接触LSR微动开关。
汤面低下，杓子如与炉底接触，则会产生危险，请务必再确认调整。
2）LSF后退待机位置注汤后手臂后退，接触此微动开关时停止，把杓子转成汲汤姿势，再调整。
3）LSF手臂前进限此微动开关被接触到时，手臂即停止动作。
4）LSFF手臂前进减速此微动开关被接触到时，前进高速速度变为低速；必须在前进限之前被接触。
5）LSRF手臂后退减速此微动开关被接触到时，后退高速速度变为低速；必须在后退待机位置之前被接触。
6）LSF2前进超越此微动开关为前进异常保证，位置定在[前进限微动开关]之后少许。
3-2 杓子驱动用微动开关的调整1）L SP2注汤限杓子注汤回转限用，此微动开关被接触到时，杓子回转即停止，也就是注汤完成。
2）L SP3移送姿势1杓子从汲汤姿势往注汤方向回转，接触到此微动开关时即停止，杓子成水平位置。
3）L SP4移送姿势2杓子注汤后往汲汤方向回转，离开此微动开关后变低速，再离开[LSP3移送姿势1]之后停止，位置约与[移送姿势1]相同。
4）L SP1汲汤限杓子往汲汤方向回转，接触互此微动开关即停止。
5）L SINC增量限LSDEC减量限增量限微动开关接触到，为最大汲汤量。
减量限微动开关接触到，为最小汲汤量。
3-3 速度调整手臂行走速度及杓子回转速度，可由变频器按键设定。
（出厂前已设定完成）第4速兼杓子及汲汤及手动注汤第5速兼杓子汲直杓子自动注汤由可调电阻设定；高速时由高速可调电阻设定速度；行程由注汤高速计时器控制。
低速时由低速可调电阻设定速度；行程由注汤低速计时器控制。
低速计时器动作后，再度变高速度，直到注汤限。
3-4 各计时器的调整1）射出时间计时器（0～10sec）注汤完了后，至射出开始的时间设定。
2）运动计时器（0~30sec）注汤后，手臂后退至后退待机位置，这时计时器开始计时，手臂杓子在炉上位置，待机停止，计时器计时到达，再汲汤后退。
[前进待机]时不要在前进限处，等待射出准备完了信号太久，[后退待机]时，汲汤计量后不要在炉上等待型闭信号太久，请用运转计时器来设定。
3）汲直计时器（0～10sec）汲汤后，计量上升停止，开始计时，计时时间到，再度汲汤后退。
也就是[前进待机]时，手臂在前进限处，等待射出准备完了信号；如超过所设定的等待信号时间，就再度后退汲汤。
[后退待机]时，汲汤计量后，在炉上等待型闭信号，如超过所设定的等待时间，则再度后退汲汤。
此计时器的设定，是为防止杓子内之溶汤温度太低，造成汤量变化，请适当的设定。
4）炉中待机计时器（0～10sec）汲汤后退，汤面检知电脑棒接触溶汤，后退停止，同时此计时器开始计时，至所设定之时间，手臂上升，也就是杓子在溶解炉内汲汤之时间设定。
当杓子更换大型时，须配合其汲汤量，重新设定计时器的时间。
此时间请勿设定太长,以免杓子寿命缩短.5)计量上升计时器（0～3sec）炉中待机计时到达，杓子上升（手臂前进），此上升的时间设定．汤面检知电极棒离开溶汤时，计时器开始计时，计时到达，停止上升．请设定杓子底面离溶汤约５０mm停止.6)计量计时器(0～3sec)计量上升停止后,此计时器开始计时,在计时的时间内,杓子以倾斜的姿势停止,让多余的溶汤流出去.7)注汤高速计时器(0～3sec)杓子注汤时,以高速—低速—高速的速度变换,最初是高速,动作时间由此计时器来设定.而且与高速速度有关连,通常约设定0.8Sec°.8)注汤低速计时器(0～3sec)注汤高速计时器计时到达,杓子由高速变为低速,低速的动作时间由此计时器来设定.而且与低速速度有关连,通常约设定1.5Sec,所设定的时间到达,杓子再变为高速回转.3-5 给汤量的调整1)操作盘有一汤量增减的选择开关,旋转此选择开关,则杓子汲汤的倾斜角度会变化,杓子汲汤量也跟著变化.选择开关转向增量侧,则汤量刻度表的指针,往增量侧移动,杓子的倾斜角变小,汲汤量增多,另择开关转向减量侧,则汤量刻度表的指针,往减量侧移动,杓子的倾斜角变大,汲汤量减少.●要调整汲汤量时,杓子须在移送姿势的状态下进行.3-6给汤量的波动给汤量是杓子成倾斜状,让多余的溶汤从汲汤口溢流出去,而为计量.汲汤状态手臂计量上升停止时的振动、溶汤温度的变化、溶汤表面变化、均会造成给汤量波动。
为防止给汤量发生波动，请注意下列事项：1）杓子在炉中待机汲汤后上升，计量上升计时器计时到达，上升停止，此时杓子底面约离溶汤50mm，请由计量上升计时器来设定。
●上升停止时如产生振动，请调整前进速速度更低速。
2）杓子内的溶汤为为要溢流出来，杓子须为倾斜状态停止，此时间由计量计时器来设定；设定时须视完全溢流的时间来决定。
3-7 汤面检知电极棒的调整手臂后退，电极棒与溶汤面接触时，液位控制器动作，手臂后退停止，手臂在溶汤上停止后，把杓子转成汲汤的姿势，汲汤口比汤面低20～30mm为基准，调整汤面检知用及接地用之电极棒，可设定汲汤口之高度。
汤面检知用电极棒及其配线，与本体是成绝缘状态，而接地棒与本体相连接，因此汤面检知用电极棒与汤面接触，电流经溶汤而接地棒本体，产生一回路，而使液位控制器动作，手臂后退停止。
下记之事项请注意：1）电极棒如涂上绝材料，电流不能流通，液位控制器不能动作，手臂会掉进溶汤内。
因此，电极棒前端请勿涂上绝缘赤。
2）汤面检知极棒固定处，如被铝合金溶液附著，配线的绝缘被破坏，就与手臂产生一通路，另手臂在前进限位置，电极棒与压铸机接触，同样产生通路，造成汤面检知器动作，手臂之[手动、自动]控制都不能后退。
3）固定电极棒的绝体，不能含有水气，须保持干燥。
4）汤面检知配线，如断线，断线警报回路会动作。
4.运转及操作4-1 运转准备1)给汤机[手动—OFF—自动],选择开关转至OFF的位置。
2)压铸机电源入,帮浦起动.3)给汤机安全棒往下扳.4-2 手动操作1)[前进—OFF—后退]选择开关转向[前进],手臂就往压铸机侧前进,如果这时杓子的位置是汲汤的姿势,则只能前进至待位置,即停止前进,如成移送姿势,就能前进至料管的注汤口(前进限)。
转向[后退],手臂则往炉侧后退2)杓子注汤、移送、汲汤注汤—移送—汲汤可由选择开关操作，手臂从待机位置往后，都可做注汤动作，如手臂在前进限位置（料管注汤口）须型闭完了后，才可注汤。
4-3 自动运转[手动—OFF—自动]选择开关，转向自动。
[自动起动]按钮开关押下，自动表示灯亮起，自动开始运转。
1）手臂往炉侧后退，杓子往炉内下降，汤面检知电极棒与汤面接触时，手臂停止，溶汤进入杓子。
2）炉中待机计时器计时到达，手臂前进，杓子上升，计量上升计时器计时到达，停止前进上升。
3）计量计时器，计时之时间内，杓子保持汲汤之姿势，当此计时器计时到达，杓子往往回转，成移送姿势。
4）[前进待机。
后退待机]选择开关转向[后退待机]时，手臂前进须有压铸机型闭信号的指令。
如型闭信号未传达，手臂不会前进，超过汲直计时器所设定之时间，则手臂再度汲汤后退。
[前进待机]时，与型闭信号没有关系，手臂前进，有压铸机之型闭完了信号就注汤，如没有型闭完了信号就不会注汤，而在[前进限]处停止等待。
超过兴汲直计时器所设定之时间，则手臂再度后退汲汤。
5）压铸机型闭信号传达后，杓子做注汤动作后回转至注汤限，射出时期计时器开始计时，计时到达，传送出射出指令，同时手臂后退至炉上待机处停止，杓子回转成汲汤姿势，炉上待机计时器开始计时。
6）炉上待机计时器计时到达，手臂后退，杓子往炉内下降。
4-4试运转操作时请参照[运转及操作]的说明1）请锁紧全部的螺丝。
2）请确认减速机油面计，润滑油的油量。
3）请装上适合给汤量的杓子，及设定给汤量。
4）手动操作手臂前进时，手臂、杓子及电极棒是否会碰撞到压铸机。
5）手动操作手臂后退时，手臂、杓子及电极棒是否会碰撞到溶解炉。
6）手臂在前进限位置，请确认杓子注汤口与料管角型口的位置。
7）压铸机[手动]型闭动作。
8）给汤机手动操作[注汤]，杓子在料管上回转，杓子注汤口与料管角型口之对应位置，调整确认。
9）杓子移送姿势后退回转，手臂往炉侧后退之后，杓子回转为汲汤姿势，汤面检知电极棒，接触为止，手臂可汲汤后退。
10)溶汤进入杓子时的位置确认。
溶汤进入杓子的位置不适当时，请上下调整电极棒。
11)杓子由溶汤来加热，请在炉内[汲汤—注汤]重动作，直到杓子的内壁不会附著凝固的铝合金，而自由流出。
12)给汤机[手动—OFF—自动]选择开关，转向[自动]，自动起动按钮开关押下，给汤机就成自动运转状态。
5.保养检查5-1勺子的保养检查1)勺子2个替换使用，每日作业前换上涂好被覆剂的勺子使用。
换下的勺子须把附着的铝合金去除后，才可以涂上被覆剂。
2)勺子涂补覆剂前，请预热50～60℃。
勺子涂被覆剂后，请放在保温旁，慢慢干燥。
5-2润滑油1)减速机润滑油减速机内的润滑油，请保持在油面计的中间。
润滑油请每。
