热工程控保护高级工技能鉴定考试试题(相关技能A卷)
热工程控保护职业技能鉴定题库(高级工)第001套
热工程控保护职业技能鉴定题库（高级工）第001套一、选择题【1】对于胀差表和热膨胀表，误差应不超过测量范围的（ B ）。
A．±3%B．±4%C．±5%D．±2%【2】当需要接受中央调度指令参加电网调频时，单元机组应采用（ C ）控制方式。
A．机跟炉B．炉跟机C．机炉协调D．机炉手动【3】（ A ）不是PLC的基本编程语言。
A．梯形图B．功能图C．布尔逻辑图D．SAMA图【4】温度保护装置的接点整定动作误差应不超过感温件允许误差绝对值的（ C ）。
A．0.5倍B．1倍C．1.5倍D．2倍【5】目前PLC中处理器主要用的是（ B ）。
A．单板机B．单片机C．8086D．位处理器【6】汽包锅炉中下降管的作用是（ B ）。
A．吸收热量B．组成水循坏C．汽水分离D．输送给水【7】大型机组给水泵采用变速给水泵的目的是（ B ）。
A．提高泵的容量B．提高热力系统效率C．提高给水压力D．与机组大小无关【8】MCS51系列单片机的定时器的工作方式由特殊功能寄存器TMCD中的M1、M0两位的状态决定，当两位状态分别为“0”时，其具有（ A ）功能。
A．8位计数器B．16位计数器C．具有常数自动装人的8位计数器D．分为两个8位计数器【9】在堵转情况下，交流异步电动机的转差率为（ C ）。
A．0B．0.5C．1D．1.5【10】高压厂用电母线一般采用（ A ）接线，凡属同一台锅炉的厂用电动机，均应接在同一段母线上。
A．单母线分段B．双母线C．单元D．双母线带旁母【11】梯形图中动合触点与母线连接的指令为（ A ）。
A．LDB．ORC．ANDD．LD-NOT【12】晶体管放大电路中，射极跟随器的电压放大倍数（ B ）。
A．远小于1B．约等于1C．远大于1D．随管子的放大倍数而定，一般为20~30倍【13】在三相对称正弦交流电路中，线电流的大小为相电流的（ D ）倍。
A．1B．1.414C．1.732D．1.732或1【14】在规定条件下，变送器电源端子与输出端子之间的绝缘电阻应不小于（ B ）MΩ。
热工程控保护高级工试题
热工程控保护高级工试题一、选择体1．在下列文件的扩展名中，以( )作为扩展名的文件不能执行。
(A)COM；(B)EXE；(C)BAT；(D)DAT。
D2．在三相对称正弦交流电路中，线电流的大小为相电流的( )倍。
(A)1；(B)1.414；(C)1.732；(D)1.732或1。
D3．D在三相对称正弦交流电路中，三相间的角度差为( )度。
(A)0；(B)120；(C)150；(D)180。
B4．在变压器中，铁芯的主要作用是( )。
(A)散热；(B)磁路主通道；(C)绝缘绕组与外壳；(D)变换电压。
B5．光电二极管常用于光的测量，它的反向电流随光照强度的增加而( )。
(A)下降；(B)不变；(C)上升；(D)以上三项均有可能。
C6．RC串联电路的时间常数为( )。
(A)RC；(B)C／R；(C)R／C；(D)1／(RC)。
A7．RL串联电路的时间常数为( )。
(A)RL；(B)L／R；(C)R／L；(D)1／(RL)。
C8．晶体管放大电路中，射极跟随器的电压放大倍数( )。
(A)远小于1；(B)约等于1；(C)远大于1；(D)随管子的放大倍数而定，一般为20～30倍。
B9．如果要求放大电路有高的输入电阻，宜采用( )。
(A)电压负反馈；(B)串联负反馈；(C)电流正反馈；(D)电流负反馈。
B10．在交流电路中，电阻两端的电压与流过电阻的电流( ) 。
(A)大小相等；(B)相位差为零；(C)方向相反；(D)成反比。
B11．v／f转换器的作用是( )。
(A)实现电压变换；(B)实现数／模转换；(C)实现电压-频率转换；(D)实现模／数转换。
C12．高压厂用电母线一般采用( )接线，凡属同一台锅炉的厂用电动机，均应接在同一段母线上。
(A)单母线分段；(B)双母线；(C)单元；(D)双母线带旁母。
A13．运算放大器的内部由( )组成。
(A)差动式输入级、电压放大级、输出级；(B)差动式输入级、电流放大级、输出级；(C)甲类输入级、电压放大级、输出级；(D)乙类输入级、电流放大级、输出级。
热工程控保护职业技能试卷(134)
一、选择题（共 40 题，每题 1.0 分）：【1】汽轮机紧急跳闸保护系统的简称为（）。
A．TSIB．DEHC．DCSD．ETS【2】热电阻测温元件一般应插入管道（）。
A．5~10mm;B．越过中心线5~10mmC．100mmD．任意长度【3】回热系统中高加疏水采用逐级自流的目的是（）。
A．提高系统热经济性B．提高给水温度C．提高系统运行可靠性D．提高除氧器除氧效果【4】汽轮机轴向位移保护动作值与整定值之差，应不大于（）mm。
A．±0.01B．±0.1C．±0.2D．±0.5【5】梯形图中动合触点与母线连接的指令为（）。
A．LDB．ORC．ANDD．LD-NOT【6】联锁是一种（）措施。
A．保护B．调节C．顺序控制D．功频电液调节【7】工作人员接到违反安全规程的命令，应（）。
A．服从命令B．执行后向上级汇报C．拒绝执行并立即向上级报告D．向上级汇报后再执行【8】XXS-05型闪光报曹器属于（）型报警器。
A．晶体管B．集成电路C．微机D．继电器电路【9】在变压器中，铁芯的主要作用是（）。
A．散热B．磁路主通道C．绝缘绕组与外壳D．变换电压【10】汽轮机启动时上、下缸温度变化为（）。
A．上缸高B．下缸高C．一样高D．交替变化【11】阶梯的距离不应大于（）cm。
A．30B．40C．45D．60【12】INFI-90系统采用的网络结构为（）。
A．树型B．环型C．总线型D．星型【13】不可以在台虎钳上工作的工具是（）。
A．大锤B．手锤C．粗刀D．钢锯【14】关于炉膛火焰监视，下面说法正确的是（）。
A．FSSS系统与火焰电视监视系统共用火焰检测探头B．炉膛火焰场景潜望镜无需保护系统C．炉膛火焰监视系统的信号传输线传输的信号为视频信号D．炉膛火焰监视系统的信号传输线传输的信号为数字信号【15】DCS控制系统是通过（）实现控制功能分散的。
A．DCS网络B．控制器和特殊I/O卡件C．I/O卡件D．其他【16】处在梯形图中同一水平线的所有编程元件构成一个（）。

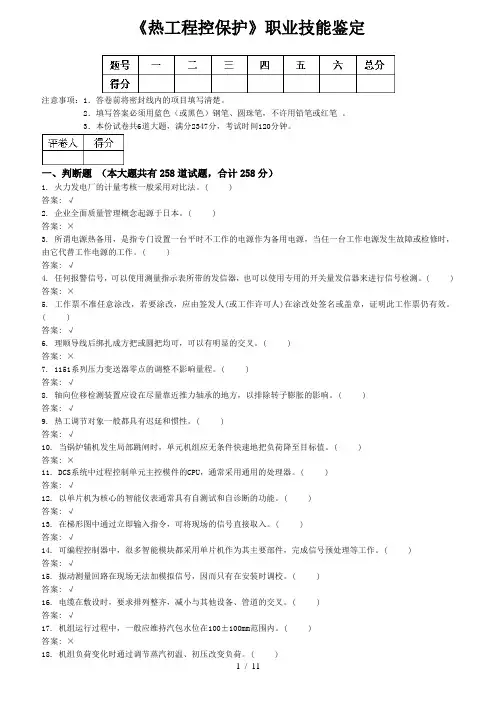

《热工程控保护》职业技能鉴定
《热工程控保护》职业技能鉴定注意事项：1．答卷前将密封线内的项目填写清楚。
2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。
3．本份试卷共6道大题，满分2347分，考试时间120分钟。
一、判断题（本大题共有258道试题，合计258分）1. 火力发电厂的计量考核一般采用对比法。
( )答案: √2. 企业全面质量管理概念起源于日本。
( )答案: ×3. 所谓电源热备用，是指专门设置一台平时不工作的电源作为备用电源，当任一台工作电源发生故障或检修时，由它代替工作电源的工作。
( )答案: √4. 任何报警信号，可以使用测量指示表所带的发信器，也可以使用专用的开关量发信器来进行信号检测。
( ) 答案: ×5. 工作票不准任意涂改，若要涂改，应由签发人(或工作许可人)在涂改处签名或盖章，证明此工作票仍有效。
( )答案: √6. 理顺导线后绑扎成方把或圆把均可，可以有明显的交叉。
( )答案: ×7. 1151系列压力变送器零点的调整不影响量程。
( )答案: √8. 轴向位移检测装置应设在尽量靠近推力轴承的地方，以排除转子膨胀的影响。
( )答案: √9. 热工调节对象一般都具有迟延和惯性。
( )答案: √10. 当锅炉辅机发生局部跳闸时，单元机组应无条件快速地把负荷降至目标值。
( )答案: ×11. DCS系统中过程控制单元主控模件的CPU，通常采用通用的处理器。
( )答案: √12. 以单片机为核心的智能仪表通常具有自测试和自诊断的功能。
( )答案: √13. 在梯形图中通过立即输入指令，可将现场的信号直接取入。
( )答案: √14. 可编程控制器中，很多智能模块都采用单片机作为其主要部件，完成信号预处理等工作。
( )答案: √15. 振动测量回路在现场无法加模拟信号，因而只有在安装时调校。
( )答案: √16. 电缆在敷设时，要求排列整齐，减小与其他设备、管道的交叉。
热控专业试题-热工程控保护检修工(高)技能鉴定试题
热工程控保护检修工专门技能（高级工）1、AST电磁阀故障后如何处理？答：应停机后处理。
2、炉膛压力低跳炉动作值是多少？答：炉膛压力低跳炉动作值是-1.2kPa.3、燃油快关阀自关动作条件？答：MFT动作或两台送风机全停（大联锁投入时）。
4、允许空预器甲（乙）启动条件是什么？答：当空预器下轴承温度与油泵联锁未投（或空预器润滑油压不低）同时具备。
5、#1~#5抽汽逆止门自关的动作条件是什么？答：当1-5抽逆止门保护投入，汽机超速110％或主汽门关闭或发电机油开关跳闸。
6、灭火保护中允许炉膛吹扫条件有哪些？答：燃油快关阀关闭；无MFT指令；甲一次风门关（开度底10％）；乙一次风门关（开度底10％）；所有给粉机全停；两台排粉机全停；风量大于30％；火焰信号低（每层四取三，层间三取三）；空预器均运行；任意一对送风机运行。
7、我厂#8机调速系统中有哪些问题？答：主要是主汽门油动机迟缓大，造成调节系统振荡。
8、弹簧管压力表的校验内容？答：弹簧管压力表的校验内容有：确定仪表的基本误差、变差、零位、轻敲位移、指针偏转的平稳性（有无跳动、停滞卡涩现象）。
9、ＸＤＰＳ系统中ＤＰＵ面板上五个ＬＥＤ指示灯的含义？答：在ＤＰＵ面板上，有五个ＬＥＤ指示灯，即电源、运行、主控、停机、组态，具体含义如下：1、电源：灯亮代表+5V电源正常，否则为故障状态。
2、运行：灯亮代表单板机上的微处理器在运行状态。
3、主控：灯亮代表该计算机处于主控状态，此时所有现场控制信号全由计算机输出。
灯灭代表处于非主控状态，若此时运行灯亮，则此计算机处于跟踪状态。
4、停机：灯亮代表该计算机还未工作，或正处于故障状态。
灯灭且运行灯亮才表示ＤＰＵ处于正常运行状态。
5、组态：灯亮或闪烁代表该计算机正在从工程师站下装组态数据，或正在从主控机拷贝数据。
此种情况下不要随意关闭电源或进行双机切换。
10、我厂１２５机组ＭＦＴ的动作条件?答：在灭火保护投入，ＭＦＴ未复归或吹扫未完成，下列条件任一满足均使ＭＦＴ动作：１、炉膛压力低－１．２ＫＰａ（三取二）延时１秒。

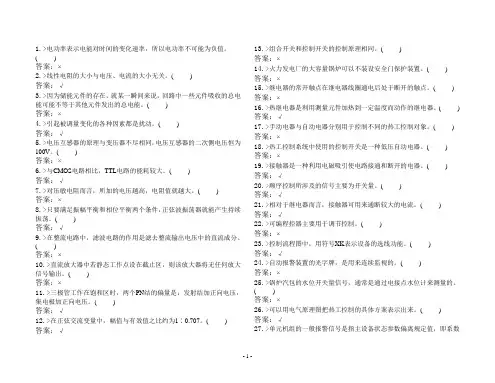

职业技能鉴定热工程控保护工试题集全
1.>电功率表示电能对时间的变化速率，所以电功率不可能为负值。
( )答案：×2.>线性电阻的大小与电压、电流的大小无关。
( )答案：√3.>因为储能元件的存在，就某一瞬间来说，回路中一些元件吸收的总电能可能不等于其他元件发出的总电能。
( )答案：×4.>引起被调量变化的各种因素都是扰动。
( )答案：√5.>电压互感器的原理与变压器不尽相同，电压互感器的二次侧电压恒为100V。
( )答案：×6.>与CMOS电路相比，TTL电路的能耗较大。
( )答案：√7.>对压敏电阻而言，所加的电压越高，电阻值就越大。
( )答案：×8.>只要满足振幅平衡和相位平衡两个条件，正弦波振荡器就能产生持续振荡。
( )答案：√9.>在整流电路中，滤波电路的作用是滤去整流输出电压中的直流成分。
( )答案：×10.>直流放大器中若静态工作点设在截止区，则该放大器将无任何放大信号输出。
( )答案：×11.>三极管工作在饱和区时，两个PN结的偏量是：发射结加正向电压，集电极加正向电压。
( )答案：√12.>在正弦交流变量中，幅值与有效值之比约为1∶0.707。
( )答案：√13.>组合开关和控制开关的控制原理相同。
( )答案：×14.>火力发电厂的大容量锅炉可以不装设安全门保护装置。
( )答案：×15.>继电器的常开触点在继电器线圈通电后处于断开的触点。
( )答案：×16.>热继电器是利用测量元件加热到一定温度而动作的继电器。
( )答案：√17.>手动电器与自动电器分别用于控制不同的热工控制对象。
( )答案：×18.>热工控制系统中使用的控制开关是一种低压自动电器。
( )答案：×19.>接触器是一种利用电磁吸引使电路接通和断开的电器。
热工程控保护职业技能试卷(247)
一、选择题（共 50 题，每题 1.0 分）：【1】热电阻测温元件一般应插入管道（）。
A．5~10mm;B．越过中心线5~10mmC．100mmD．任意长度【2】下列存储器中（）不能直接成为PLC的用户程序存储器。
A．ROMB．RAM+电池C．E2PRAMD．NOVROM【3】下列汽轮机监控参数中，只作监视无保护作用的是（）。
A．轴向位移B．差胀C．缸胀D．转速【4】高压厂用电母线一般采用（）接线，凡属同一台锅炉的厂用电动机，均应接在同一段母线上。
A．单母线分段B．双母线C．单元D．双母线带旁母【5】三极管的电流放大系数是指（）的比值。
A．集电极电流与射极电流B．集电极电流与基极电流C．射极电流与基极电流D．射极电流与集电极电流【6】下列设备中，（）不是开关量变送器。
A．压力开关B．流量开关C．温度开关D．控制开关【7】热工控制回路中所使用的电器开关一般属于（）。
A．低压电器B．高压电器C．交流电器D．直流电器【8】关于炉膛火焰监视，下面说法正确的是（）。
A．FSSS系统与火焰电视监视系统共用火焰检测探头B．炉膛火焰场景潜望镜无需保护系统C．炉膛火焰监视系统的信号传输线传输的信号为视频信号D．炉膛火焰监视系统的信号传输线传输的信号为数字信号【9】设备对地电压在（）以上者，称为高压设备。
A．250VB．380VC．6kVD．500V【10】智能仪表通常以（）为核心。
A．单片机B．单板机C．计算机D．一位位处理器【11】在选用二极管时，其特性参数中的最大整流电流是指（）。
A．长期运行时，允许通过的最大正向平均电流B．长期运行时，允许通过的最大电流C．长期运行时，允许通过的最大电流的有效值D．长期运行时，允许通过的最大交流电流【12】在下列文#的扩展名中，以（）作为扩展名的文件不能执行。
A．COMB．EXEC．BATD．DAT【13】自动报警系统在报瞀信息出现后，按“确认”按钮，光字牌和电铃的状态应是（）。
热工程控保护高级工技能鉴定考试试题(相关技能A卷)
热工程控保护高级工技能鉴定考试试题（相关技能A卷）一、选择题（每题2分）1、锅炉汽包事故防水门是在汽包水位（Ｄ）时打开的。
A．低二值 B．低一值 C．高一值Ｄ．高二值2、在我厂＃2、＃3、＃4炉灭火保护系统中，炉膛负压高逻辑采用（D），以保证保护动作可靠性。
A．单一信号法 B．信号并联法 C．信号串并联法Ｄ．三取二信号法3、以下参与＃3、＃4炉空预器跳闸的保护条件有（B）。
A．空预器润滑油母管油压低一值 B．空预器下轴承温度高 C．空预器润滑油泵跳闸Ｄ．空预器上轴承温度高4、＃3机组MACS控制系统接地电阻应不大于（C）ΩΩΩΩ5、目前我厂灭火保护系统中，以下哪一项不发出MFT信号(D)。
A.送风机全停B.炉膛负压低三值C.燃料中断D.给水泵全停6、我厂输煤程控电视监控系统的网络拓扑结构为（A）A.总线型B.环型网C.星型网D.树形网7、在＃3机组100Mbps以太网络中，所采用的网络信号传输介质为（C）A.同轴电缆B.光纤C.五类双绞线D.屏蔽线8、炉膛灭火保护系统的简称是（B）9、汽轮机超速保护动作，汽轮机最大转速飞升不允许大于汽机额定转速的（C）％％％％10、形图编程时，线圈出现在梯级中的（）。
A．任何地方 B．前部 C．中部 D．尾部11、锅炉炉膛吹扫时间应不小于5min或相当于炉膛（包括烟道）换气（）次的时间。
A．3 B．5 C．6 D．712、电缆进盘时，应加保护管，电缆保护管的内径为电缆直径的（）倍。
A．~ B．~2 C．2~ D．~13、1151压力变送器根据其测量原理，可认为是（C）式的压力变送器。
A．电位器 B．电感 C．电容 D．应变14、以下四种低压电器中，（）可用于控制联锁回路的接通和断开。
A．按钮 B．组合开关 C．控制开关 D．交流接触器15、以下系统或设备中，仅用于模拟量控制的是（）。
A．DCS B．PLC C．FCS D．KMM二、判断题（每题2分）1.测量压力时，所使用压力表的满度值与被测压力范围越接近，压力表的指示值越精确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热工程控保护高级工技能鉴定考试试题（相关技能A卷）
一、选择题（每题2分）
1、锅炉汽包事故防水门是在汽包水位（Ｄ）时打开的。
A．低二值 B．低一值 C．高一值Ｄ．高二值
2、在我厂＃2、＃
3、＃4炉灭火保护系统中，炉膛负压高逻辑采用（D），以保证保护动作可靠性。
A．单一信号法 B．信号并联法 C．信号串并联法Ｄ．三取二信号法
3、以下参与＃3、＃4炉空预器跳闸的保护条件有（B）。
A．空预器润滑油母管油压低一值 B．空预器下轴承温度高 C．空预器润滑油泵跳闸Ｄ．空预器上轴承温度高
4、＃3机组MACS控制系统接地电阻应不大于（C）
ΩΩΩΩ
5、目前我厂灭火保护系统中，以下哪一项不发出MFT信号(D)。
A.送风机全停
B.炉膛负压低三值
C.燃料中断
D.给水泵全停
6、我厂输煤程控电视监控系统的网络拓扑结构为（A）
A.总线型
B.环型网
C.星型网
D.树形网
7、在＃3机组100Mbps以太网络中，所采用的网络信号传输介质为（C）
A.同轴电缆
B.光纤
C.五类双绞线
D.屏蔽线
8、炉膛灭火保护系统的简称是（B）
9、汽轮机超速保护动作，汽轮机最大转速飞升不允许大于汽机额定转速的（C）
％％％％
10、形图编程时，线圈出现在梯级中的（）。
A．任何地方 B．前部 C．中部 D．尾部
11、锅炉炉膛吹扫时间应不小于5min或相当于炉膛（包括烟道）换气（）次的时间。
A．3 B．5 C．6 D．7
12、电缆进盘时，应加保护管，电缆保护管的内径为电缆直径的（）倍。
A．~ B．~2 C．2~ D．~
13、1151压力变送器根据其测量原理，可认为是（C）式的压力变送器。
A．电位器 B．电感 C．电容 D．应变
14、以下四种低压电器中，（）可用于控制联锁回路的接通和断开。
A．按钮 B．组合开关 C．控制开关 D．交流接触器
15、以下系统或设备中，仅用于模拟量控制的是（）。
A．DCS B．PLC C．FCS D．KMM
二、判断题（每题2分）
1.测量压力时，所使用压力表的满度值与被测压力范围越接近，压力表的指示值越精确。
（╳）
2.绝对误差就是误差的绝对值。
（╳）
3.熔断器在电路中起短路或过载保护。
（√）
4.比例调节器是一种无差调节器。
（╳）
5.＃3炉MFT动作时将使排粉机、给粉总电源、磨煤机跳闸。
（╳）
6.不得以动作力矩开关的方式关闭电动阀门。
（╳）
7.125MW机组中汽机危急跳闸保护系统中主要包括高缸差胀、低缸差胀、轴向位移、凝器真空、润滑油
压、汽机超速、振动等保护。
（╳）
8.压力开关的回差越小越好。
（╳）
9.在电动安全门控制中，若锅炉汽压不足，手动也无法打开安全门。
（√）
10.我厂直流220V母线的对地电压为直流220V。
（╳）
11.锅炉汽包的水位开关量信号，通常是通过电接点水位计来测量的。
（）
12.屏蔽电缆应与其他电缆分层敷设，其接地要求应符合规定。
（）
13.轴向位移探头现场安装调试的必要条件是：汽轮机已完全处于冷态。
（）
14.取压管的粗细、长短应合适。
一般内径为6~10mm，长为3~50m。
（）
15.要鉴别锅炉燃烧器的火焰，则应将主火焰检测器的视线对准该燃烧器的一次燃烧区，检测器应安装于
切圆旋转方向的下游侧。
（）
三、简答题（每题5分）
1.测量误差产生的原因有哪些
答:测量误差产生的主要原因:测量方法引起的误差;测量工具引起的误差;测量条件、测量人员水平与观察能力引起的误差;被测对象自身变化而引起的误差。
2.引起电动执行机构自激振荡的原因是什么
答：易于引起电动执行机构自激振荡的主要原因是伺服放大器不灵敏区太小或电动机惰走大。
3.请简述DEH控制系统的超速保护功能。
答：DEH控制系统的超速保护动作情况为：当机组超速103％时，关闭高、中压调节汽门，延迟一段时间再开启调门，维持汽机空转；当机组超速110％时，关闭主汽门和全部调门，汽轮发电机组停机；当机组并网运行时，若发电机出口开关跳闸，系统将快关调门，延迟一段时间再开启，维持汽机空转，准备重新并网。
4.分散控制系统的网络拓扑结构通常有哪几种。
答：分散控制系统网络的拓扑结构主要有总线形、环形、星形、树形和点到点互连等五种结构。
四、论述题（每题10分）
1.请阐述炉膛灭火保护的主要功能
答：（1）监视锅炉各燃烧器火焰及全炉膛火焰。
（2）当炉膛正、负压力超过规定值时发报警信号，如压力继续增大达到灭火保护定值时，应灭火并停炉。
（3）当主燃料跳闸以后，在一定吹扫条件下进行自动吹扫，清楚炉膛内残余的可燃物。
吹扫未完成不能点火。
（4）对事故发生的原因和参数进行记忆，其中必须有首次掉闸原因记忆。
（5）灭火保护系统与机电炉大联锁互相独立，灭火保护发出的MFT信号要直接作用于最终执行对象。
20.画出我厂＃3机组DCS系统的网络结构图并说明各部分的用途
答：我厂#3机组DCS系统的网络图如下：
1.监控网络：实现工程师站、操作员站、MIS网关与服务器互连。
2.系统网络：实现现场控制系统与系统服务器的互连。
3.控制网络：实现现场控制站与过程I/O单元的互连。
