串并联电路中的电流和电流表的使用练习题有答案解析
串、并联电路中电流的规律(含答案)
串、并联电路中电流的规律一、单选题（共9道，每道10分）1.如图所示电路中，属于串联电路的是（）A. B.答案：A解题思路：A：电流从电源的正极出发，经过两个灯泡、形关，直接回到电源负极，途中没有分流，故为串联。
符合题意。
B：电流从电源正极出发，然后分为两个支路，一个支路经过L］到电源负极；另一个支路经过L2到电源负极；即有两个支路，故为并联。
不符合题意。
C：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个支路，为并联。
不符合题意。
D：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个故选A。
试题难度：二颗星知识点：电路识别2•如图所示的电路中，闭合开关时，下列说法正确的是（）A.两灯泡串联B.电流表测的是总电流C.电流表测的是L］电流D.开关只能控制L2答案：C解题思路:分析电路：电流从电源正极出发，经过开关S后开始分流，一个支路经过L2回到电源负极;另一个支路经过电流表、L1回到电源负极；有两个支路，故为并联。
开关位于干路上，故可控制两个灯泡。
电流表与L1是串联关系，即测的是经过L］的电流。
故C选项正确。
试题难度：二颗星知识点：电路识别3.如图所示，与实物电路相对应的电路图是（）C.D.答案：D解题思路：按照电流流向法对实物图进行分析，电流从电源正极出发，然后开始分流，一个支路经过L1,再经过S1回到电源负极；另一个支路经过S2、L2,再经过S1回到电源负极；两个支路都经过了S],说明S1位于干路。
故D选项正确。
试题难度：三颗星知识点：实物图转电路图4•关于电流表的使用规则，下列说法中正确的是（）A.电流表必须和被测电路串联B.电流表可以和被测灯泡并联C.电流表的两个量程可任意选择D.电流表的三个接线柱可任意选两个接入电路中答案：A解题思路：A：正确。
B：电流表相当于一条导线，若与灯泡并联，则会使灯泡被短接，故电流表只能串联在被测电路中，不能与被测灯泡并联。
15.5串并联电路中电流的规律课后作业+答案解析
15.5串并联电路中电流的规律课后作业一、单选题：本大题共8小题，共16分。
1.如图所示的电路，闭合开关后发现小灯泡甲比乙亮，则三个电流表的示数关系正确的是()A. B. C. D.2.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小。
为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是()A.将电源两极对调，再次测量A、B、C三处的电流B.换用不同规格的灯泡，再次测量A、B、C三处的电流C.将图中两只灯泡位置对调，再次测量A、B、C三处的电流D.改变开关S的位置，再次测量A、B、C三处的电流3.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为，，，在表格中记录数据后，下一步首先应该做的是()A.整理器材，结束实验B.换用电流表的另一量程，再测出一组电流值C.分析数据，得出结论D.换用不同规格的小灯泡，再测出几组电流值4.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表的示数是，电流表的示数是，则电流表A的示数是()A. B. C. D.5.如图甲闭合开关后，两电流表指针偏转均为图乙所示，则灯泡和中的电流分别为()A.，B.，C.，D.，6.在如图所示的电路中，闭合开关后两灯正常发光，下列理解正确的是()A.两灯泡组成串联电路，电流表的示数大于的示数B.两灯泡组成并联电路，电流表测的是的电流C.两灯泡组成并联电路，电流表的示数一定大于的示数D.两灯泡组成串联电路，电流表和的示数始终相等7.如图所示的实验电路，闭合开关S后，电流表A的示数为，电流表的示数为，则通过小灯泡、的电流分别是()A.，B.，C.，D.，8.如图所示，某电子元件的一个节点分支点处共有三条线路，其中。
以下电流中，可能为大小的是()A.5mAB.9mAC.14mAD.0mA二、填空题：本大题共5小题，共10分。
第四节科学探究 串联和并联电路的电流培优练习题及答案解
课时提升作业(十三)科学探究。
串联和并联电路的电流(30分钟40分)一、选择题(本大题共4小题。
每题5分。
共20分)1.(·娄底中考)如图所示的电路中。
闭合开关时。
下列说法正确的是( )A.两灯泡串联B.电流表测的是总电流C.电流表测的是L1的电流D.开关只能控制L2【解析】选C。
本题考查简单电路。
这个电路中L1和L2并联。
电流表测L1的电流。
开关在干路上控制两个灯泡的亮、暗。
2.(·宝鸡店子街期中)两只电灯串联后接入电路中。
发现一只比较亮。
一只比较暗。
如果通过比较亮的电灯的电流大小是0.4A。
那么通过较暗电灯的电流将( ) A.大于0.4A B.等于0.4AC.小于0.4AD.无法确定【解析】选B。
本题考查串联电路的电流特点。
两只电灯串联。
并且串联电路电流处处相等。
所以通过较暗电灯的电流等于通过比较亮电灯的电流。
即为0.4A。
故选B。
3.(·宁化实验质检)如图所示。
当开关S闭合时。
关于三个电流表A1、A2和A3的读数。
下列说法正确的是( )A.电流表A1的读数等于通过灯泡L1中的电流B.电流表A2的读数等于通过灯泡L2和L3的电流之和C.电流表A1的读数一定等于A2和A3的读数之和D.三个电流表的读数相等【解题指南】解答本题应抓住以下两个关键点。
(1)要看清电路的结构。
(2)明确并联电路的电流规律。
【解析】选B。
本题考查串、并联电路的电流规律。
电流表A1测干路电流。
读数等于通过灯泡L1、L2和L3的电流之和。
电流表A2测通过L2和L3的电流。
故B正确。
A、C错误。
A3测通过L3的电流。
A2测通过L2和L3的电流。
A1测干路电流。
因此I1>I2>I3。
故D错误。
【变式训练】(·成都阶段考)如图所示。
三个灯泡规格不同。
开关闭合后。
三表A1、A2、A3的示数分别为I1、I2、I3。
则( )A.I1>I2>I3B.I1<I2<I3C.I1=I2=I3D.I3=I1+I2【解析】选B。
串并联电路的电流的规律-测试及答案
串并联电路的电流的规律测试基础达标一、填空题：1、如图所示的电路中，电流表A1的示数是通过________的电流，电流表A2的示数是通过_________的电流，从电流表A1、A2的示数，可知通过电池的电流是_________A。
2、如图，A1的示数是0.5A，A2的示数是0.2A，则A3的示数是_______。
3、某同学测量电路中的电流时，电流表指针的位置如图所示，如果该同学所用的接线柱是“－”和“0.6”，电路中的电流是_______；如果该同学所用的接线柱是“－”和“3”，电路中的电流是_______。
4、某种手机电池标有“750mAh”字样，若该手机持续通话时间为150min，则手机通话时的平均电流不大于____________A。
5、如图所示，电路中有A、B、C、D四个接线柱，只要求L1发光则应接____________；要求L1、L2串联，应接____________；要求L1、L2并联，应接____________。
6、如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_______发光，它们的连接方式是_______联；当开关S1闭合，S2、S3、S4断开时，灯_______发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。
二、选择题7、如图所示的电路中，若开关S闭合，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线接L1两端时，两灯仍不亮；当导线连接L2两端时，L1亮、L2不亮，由此可以判断（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路8、如图所示电路，将S1和S2都闭合后，下列说法正确的是（）A．L1、L2、L3串联B．L1、L2、L3并联C．L1、L2、L3混联D．电源被短路9、如图所示，哪一个电路图中的三个灯泡是并联的？10、如图所示，要使灯L1和L2串联，则关于S1、S2、S3闭合与断开说法正确的是（）A．只需闭合S1B．只需闭合S2C．只需闭合S3D．只需闭合S1、S2、S311、串联电路中，若开关的位置变了，则它的控制作用：（）Ａ一定不改变Ｂ、一定改变C、不一定改变D、不确定12、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是A.将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联B.将开关闭合，三个灯都发光，灯L1、L2、L3是并联C.将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光D.将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光三、实验探究题13、小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。

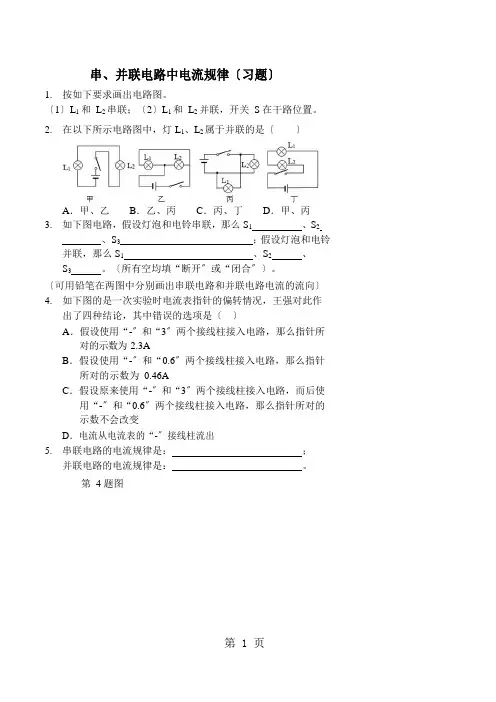

串、并联电路中电流规律(习题及答案)
串、并联电路中电流规律〔习题〕1.按如下要求画出电路图。
〔1〕L1 和L2 串联；〔2〕L1 和L2 并联，开关S 在干路位置。
2.在以下所示电路图中，灯L1、L2 属于并联的是〔〕A．甲、乙B．乙、丙C．丙、丁D．甲、丙3.如下图电路，假设灯泡和电铃串联，那么S1、S2、S3；假设灯泡和电铃并联，那么S1、S2、S3。
〔所有空均填“断开〞或“闭合〞〕。
〔可用铅笔在两图中分别画出串联电路和并联电路电流的流向〕4.如下图的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的选项是〔〕A．假设使用“-〞和“3〞两个接线柱接入电路，那么指针所对的示数为2.3AB．假设使用“-〞和“0.6〞两个接线柱接入电路，那么指针所对的示数为0.46AC．假设原来使用“-〞和“3〞两个接线柱接入电路，而后使用“-〞和“0.6〞两个接线柱接入电路，那么指针所对的示数不会改变D．电流从电流表的“-〞接线柱流出5.串联电路的电流规律是：；并联电路的电流规律是：。
第4 题图6.在某电路中，通过两只灯泡电流相等，由此可知，两灯泡的连接方式是〔〕A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断7.如下图，通过灯L1 的电流为0.3A，通过灯L2 的电流为0.2A，通过灯L3 的电流为0.1A，如今用I1、I2、I3 分别表示A1、A2、A3 的读数，那么以下说法中正确的选项是〔〕A．I1=0.3AB．I2=0.2AC．I3=0.6AD．I1=0.6A8.如下图，在“探究并联电路中电流的规律〞时，小雨同学用电压表测出A、B、C 点的电流，分别为I A=0.3A，I B=0.2A，I C=0.5A ，在表格中记录数据后，下一步应该做的是〔〕A．整理器材，分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．改变电流表的量程，再测出几组电流值D．对换L1 和L2 的位置，再测出一组电流值9.连接并联电路实物图的方法是：。
初三物理探究串并联电路中电流的规律试题
初三物理探究串并联电路中电流的规律试题1.如图所示的电路中，电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值为Ω，将滑动变阻器R1的滑片向右移动，电压表的示数将变。
【答案】10 小【解析】观察电路图9可知，R1、R2串联，电压表测滑动变阻器R1两端电压U1，电流表测电路中的电流；由题意知，电源电压U=12V，I=0.4A，U1=8V，由串联电路电压规律得电阻R2两端电压为：U2=U-U1=12V-8V=4V，．将滑动变阻器R1的滑片向右移动时，接入电路电阻减小，电路总电阻变小；根据欧姆定律可知，电路中的电流变大，根据U=IR可知，R2两端电压变大，由串联电路总电压等于各分电压之和可知，R1两端电压变小，即电压表示数变小．【考点】欧姆定律应用；串联电路电流规律；串联电路电压规律；滑动变阻器使用．2.通过两电路元件A和B的电流与其两端电压的关系如图，则元件A的电阻为Ω，将A和B 串联后接在某一电路中，已知电路中电流为0.2A，则电源电压为V．【答案】5；3．【解析】由题意知：A和B串联后接在某一电路中，通过电路中电流为I=0.2A，由图象可知，电阻阻值：RA = UA/I="1V/0.2A" =5Ω；由图象可知，I=0.2A时，UA=1V，UB=2V，则电源电压：U=UA +UB=1V+2V=3V。
【考点】欧姆定律及其应用3.如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（）A．3A 1A B．3A 3A C．5A 1A D．5A 3A【答案】D【解析】由电路图可知，三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；通过三电阻的电流分别为：所以，电流表A1和A2的示数分别为：IA1=I2+I3=2A+3A=5A，IA2=I1+I2=1A+2A=3A．故选D．【考点】并联电路的特点欧姆定律的应用4.如图所示的电路中，R为滑动变阻器，R为定值电阻，电源电压为8V恒定不变．（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图象信息可知（）A．R阻值是5ΩB．电路的最大总功率是12.8WC．电路的最小总功率是0.8WD．滑动变阻器的最大阻值是35Ω【答案】ABD【解析】如下图所示，图像中的A点对应滑片在右端，滑动变阻器接R1入电路的阻值最大，电路中电流最小，为I=0.2A，电压表示数最大，为U1=7V。
初三物理探究串并联电路中电流的规律试题答案及解析
初三物理探究串并联电路中电流的规律试题答案及解析1.（9分）如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=8Ω，滑动变阻器的最大阻值R3=20Ω．（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？【答案】（1）电源电压是4.5V，滑动变阻器接入电路中的电阻值是10Ω．（2）滑动变阻器接入电路中的阻值变化范围是2.5Ω～10Ω．【解析】（1）开关S1断开，S2闭合，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流。
滑动变阻器接入电路的阻值，灯泡两端的电压，电源电压。
（2）将开关S1闭合，S2断开，滑动变阻器与定值电阻串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流。
当电路中的电流为0.6A时，定值电阻两端的电压，滑动变阻器两端的电压，它接入电路的阻值。
当电压表的示数为3V时，定值电阻两端的电压，电路中的电流，滑动变阻器接入电路的阻值。
滑动变阻器接入电路中的阻值变化范围是2.5Ω～10Ω。
【考点】电流表、电压表的使用欧姆定律2.如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V【答案】BCD【解析】（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．【考点】电功率的计算3.如图所示的“坐位体前屈测试仪”可对初中毕业生进行身体柔韧性测试。
串并联电路中电流的规律--精练题(含答案与解析)
串并联电路中电流的规律电流及其测量（1）电流：表示电流强弱的物理量，常用符号I 表示。
（2）单位：安培，简称安，符号是A ；常用单位：毫安（mA ）、微安（μA ）； 换算关系：1A=1000mA ，1mA=1000μA 。
（3）公式：tI Q（4）电流表的使用：①使用前需调零； ②要与所测用电器串联；③要使电流从正接线柱流入，负接线柱流出，即“正进负出”； ④在电路中相当于“导线”，不能直接接在电源两端； ⑤采用“试触法”合理选择量程。
串并联电路中电流的规律（1）串联电路电流规律：串联电路中，电流处处相等，即I =I 1=I 2=…=I n ；（2）并联电路电流规律：并联电路中，干路电流等于各支路电流之和，即I =I 1+I 2+…+I n 。
1．如图所示，能正确地测出小灯泡L 2电流的电路是( )A ．B ．C ．D ．2．如图的电路中，闭合开关，电流表A 1测量的是( )A ．通过灯L l 的电流B ．通过灯L 2的电流C ．通过灯L 1和灯L 2的电流之和D ．无法确定3．如图所示，在练习使用电流表的实验中，某同学发现电流表(0~0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )A ．7AB ．5.4AC ．0.24AD ．0.28A4．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
5．在2min 内通过导体横截面的电量为24C ，那么导体中的电流是 A 。
6．如图所示，一根粗细不均匀的导体，AB 段横截面积是BC 段的3倍，将AC 端接入电路，通过两段的电流分别为I 1、I 2，则二者的关系为( )A．=I I312B．=I I3112C．=I I12D．无法确定7．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是()A．0.9A0.4A B．0.5A0.4A C．1.3A0.4A D．0.9A1.3A 8．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：（1）实验中，小明应该选择两个小灯泡规格是（选填“相同”或“不相同”)的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串并联电路中的电流一、选择题：1、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C 三点，如图1所示，测得A、B、C三点的电流关系是（）A、IA ＝IB＝ICB、IC ＞IB＞IA＞0C、IA ＞IB＞IC＞0D、IC ＞IB＞IA＝0 图13、如图3所示的电路中，电流表A2测量的是哪只灯泡的电流（）A、L1B、L2C、L1和L2并联的总电流。
D、L1和L2串联的总电流。
图34、在图4—甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图4—乙所示。
下列判断正确的是（）A、通过L1的电流为0.7A。
B、通过L1的电流为1.2A。
C、通过L2的电流为1.2A。
D、通过L2的电流为2.4A。
图45、在探究并联电路中电流关系的活动中，小明连好如图5所示的电路后，用电流表测出A、B、C三处的电流分别为IA ＝1A，IB＝0.4A，IC＝0.6A，并将数据记录在表格中，下一步的操作应该是（）A、整理器材。
B、分析数据，得出结论。
C、换用不同规格的小灯泡，在测出几组电流值。
D、改变电流表的量程或换电流表再测几次。
图56、如图6所示，当开关S闭合时，关于三个电流表A1、A2、A3的示数，下列说法中正确的是（）A、电流表A1的示数等于灯泡L1中的电流。
B、电流表A2的示数等于灯L2和L3中的电流之和。
C、电流表A1的示数一定等于A2和A3的示数之和。
D、三个电流表的示数相等。
图6二、填空题：1、如图7所示，在一个电路中接有两个完全相同的灯泡L1和L2，电流表测得的电流值为1.4A，则通过灯L1和L2的电流分别为＿＿＿＿A和＿＿＿＿A。
图7 图82、如图8—甲所示是小明用电流表测L1、L2并联电路中灯泡L1中电流的电路，应将线头M接电流表的＿＿＿＿＿＿（选填“﹣”、“0.6”或“3”）接线柱，此时电流表的示数如图8—乙所示，则电灯L1中的电流为＿＿＿＿＿＿A。
3、要探究几个物理量之间的定量关系，一般采用＿＿＿＿＿＿＿法（填一种研究方法）进行研究。
4、在探究串联电路中电流的关系时，小明接通如图9所示的电路后，发现电流表A1的示数比电流表A2的示数稍大一些，原因可能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
三、实验探究题：1、如图10所示是某实验中的三个电路图，请仔细观察后回答。
图9图10（1）、该实验探究的问题是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（2）、你的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（3）、小明同学探究出的结论是“在并联电路中，干路电流大于任何一条支路的电流”。
小雨的结论是：在并联电路中，干路电流等于各支路电流之和。
请你评估一下，谁得出的结论更加确切为什么2、某同学用一支0～0.6A和0～3A两个量程的电流表研究图11—甲中通过a点、b点和c 点的电流大小关系。
图11（1）、当把电流表接入a点时，闭合开关，发现电流表指针反向偏转，其出现故障的原因是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；排出的方法是＿＿＿＿＿＿＿＿＿＿（2）、故障排除后，电流表在a点、c点时指针的位置如图11—乙所示，电流表接在b点时指针的位置如图11—丙所示，请将电流表的读数填入下表中：测量处a b c电流/A（3）、通过本实验，你得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、如图12所示是小亮同学测量并联电路中干路电流时连接的电路。
图12（1）、请你在a、b两根导线中撤掉多余的一根导线，使电路符合实验要求。
你选择撤掉的是＿＿＿＿＿＿导线。
（2）、撤掉多余的导线后，闭合开关，电流表的示数如图b所示，其示数是＿＿＿＿A。
4、同学们在探究“并联电路中电流的规律”时，小雨同学所在的小组的同学选用了两个“2.5V 0.3A”的小灯泡，并按如图13所示的电路做了两次实验，记录的数据如下表所示：图13在对数据进行分析和论证是，小雨同学认为该实验应有如下结论：（1）并联电路中各支路电流都相等；（2）、干路电流与支路电流的关系为I干＝nI支（n为支路条数）。
由于本组其他同学对小雨得出的结论有异议，于是他们又选用了一个“3.8V 0.3A”和一个“2.5V 0.3A”的小灯泡，重新做了两次实验，得到的数据如下表所示：（1）、重新实验拆接电路时，开关必须＿＿＿＿＿。
（2）、若你是组内成员，根据表二数据，你如何评价小雨的观点（3）、结合本次实验对你的启发，谈谈在探究物理规律时应该注意什么参考答案一、填空题：1、A2、B3、C4、A5、C6、B二、选择题：1、0.7 0.72、﹣ 0.263、控制变量4、电流表不准，存在误差；两只电流表所用的量程不同；测量之前，电流表没有“校零”（答出一点即可，其他合理答案也可）三、实验题：1、（1）并联电路中干路中的电流与各支路电流之间的关系。
（2）、并联电路中干路上的电流等于各支路电流之和。
（3）、小雨同学的结论更加确切。
他总结出了干路总电流与支路电流之间的观点，它含有小明同学的结论。
2、（1）电流表的正负接线柱接反了，把连到电流表两个接线柱的导线对调一下位置。
（2）、0.4 0.4 0.4（3）、串联电路中电流处处相等。
3、（1）、b （2）、0.344、（1）、断开（2）、小雨的结论是在特殊情况下得出的，根据表二的数据可知IA ≠IB，I干≠nI支，所用小雨的观点不具有普遍性。
（3）、分析实验数据总结规律的时候，不能只看到特殊情况，要注意找出普遍规律；注意进行多次实验，根据多组数据归纳得出结论；注意依据实验要求合理选择实验器材；注意与别人交流，思考别人的意见，改进自己的探究方案（写出一点即可，其他合理答案也可）测试题一、填空题?1．将电源、导线、开关、用电器等元器件连接在一起就组成了_________。
基本电路的连接方式有_________联和_________联。
2．在电路中提供电能的装置叫_________；消耗电能的元器件是_________；导线的作用是_________；开关的作用是_________。
?3．使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_________量程的接线柱。
4．通常情况下，干燥的木板是_________，但是在潮湿的天气里，木板也会成为_________。
这说明导体和绝缘体之间没有绝对的_________，在一定条件下，它们之间可以发生_________。
5．如上图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是_________联；当开关S1闭合，S2、S3、S4断开时，灯_________发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。
6．如下图所示的电路中，灯L1、L2的连接方式是_________联，开关S1控制灯_________，开关S2控制灯_________。
?7．永刚同学家中有洗衣机一台，工作电流为1．2 A；电冰箱一台，工作电流为1．2 A；日光灯5盏，工作电流均为180 mA；电视机一台，工作电流为500 mA；电磁炉一个，工作电流为4 A。
他家的进户保险丝允许通过的最大电流是10 A，他家的这些用电器_________同时使用（填“能”或“不能”），理由是________________。
?8．安装家庭电路时，从进户线到用电器之间还接有一些必要的电路元件，请你按顺序填写在下面的横线上________________。
?9．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。
10．洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接_________线（通常标有_________字样）；一条接_________线（通常标有_________字样）；第三条线标着E，和用电器的_________相连，插座上相应的导线和室外_________相连，起到保护作用。
?二、选择题?11．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（）?A．锡箔纸? B．塑料纸? C．湿布条D．废铁片12．下列各组物体中全部属于导体的是（）A．铝、陶瓷 B．橡胶、铜? C．油、大地? D．石墨、水银13．某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是（）A．将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联?B．将开关闭合，三个灯都发光，灯L1、L2、L3是并联?C．将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光?D．将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光?14．实验课上四位同学连接的电路如下图所示，他们中连接错误的是（）15．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如下图所示，请你判断他们画出的电路中错误的是（）16．下列说法中正确的是（）A．导体中的电荷只要移动就一定形成电流B．绝缘体不导电，是因为绝缘体中几乎没有电子C．绝缘体不能导电，所以导体是重要的电工原料，绝缘体不是D．金属能够导电，是因为金属内部有大量的自由电子?17．某同学用一个电源、一个开关和若干导线，将两个相同的灯泡连接起来，检查无误后，闭合开关，下列说法中正确的是（）A．如果两个灯泡都亮，这两个灯一定是串联?B．如果两个灯泡都亮，这两个灯一定是并联?C．如果只有一个灯亮，这两个灯一定是串联?D．如果只有一个灯亮，这两个灯一定是并联?18．某同学测量电路中的电流时，在如下图所示的电路图中的P点接入电流表，测量时电流表的读数是0．6 A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是（）?A．灯泡L1中通过的电流是0．6 A，灯泡L2中通过的电流也是0．6 A?B．灯泡L1中通过的电流是0．3 A，灯泡L2中通过的电流也是0．3 AC．灯泡L1中通过的电流是0．6 A，灯泡L2中通过的电流是0 AD．灯泡L1中通过的电流是0 A，灯泡L2中通过的电流是0．6 A?三、作图题?19．按图甲中的电路图，将图乙中的实物连成电路（用笔画线代替导线，连线不要交叉）。
20．某同学用一个电源、两个灯泡、一个开关、若干导线连接成如下图所示的电路，并且在电路中接入了电流表，闭合开关后，电流表的示数如下图所示，请问通过灯泡L2的电流是多少在方框内画出电路图。
