电力系统过电压及其保护措施
过电压问题及其解决方案
过电压问题及其解决方案过电压问题及其解决方案1. 引言过电压是在电力系统中经常遇到的一个问题，它给电力设备和系统带来了许多隐患和安全风险。
在本篇文章中，我们将探讨过电压的概念、原因和解决方案。
希望通过深入了解这个主题，可以帮助读者更好地理解和应对过电压问题。
2. 过电压的定义和原因过电压是指电力系统中电压瞬时或持续上升到超过额定电压的现象。
它可能由电力系统中的各种原因引起，包括雷击、开关操作、电力设备故障、突然负载变化等等。
2.1 雷击雷击是导致过电压的最常见原因之一。
当雷电击中地面或电力线路附近的物体时，会引发短暂而强大的电压脉冲，进而导致电力系统中的过电压。
2.2 开关操作电力系统中的开关操作也会导致过电压问题。
当电力系统中的开关打开或关闭时，会产生感应电动势，导致电压瞬时上升。
如果这种瞬时电压超过了设备的额定电压，则可能产生过电压。
2.3 电力设备故障电力设备故障是另一个常见的过电压原因。
变压器内部短路或绕组接地故障可能会导致电压上升。
2.4 突然负载变化突然的负载变化也可能引发过电压。
一台大型电机的突然开动可能使电压短期内上升。
3. 过电压的危害过电压问题对电力设备和系统都带来了一系列的危害。
过电压会导致设备的过载和过热，从而降低设备的寿命。
过电压可能引发设备的击穿和损坏，甚至会导致火灾和爆炸风险。
过电压还会导致系统的不稳定和停电，给用户带来不便和损失。
4. 过电压的解决方案为了应对过电压问题，我们可以采取以下几种解决方案：4.1 避雷器避雷器是一种能够保护电力设备不受雷击和过电压影响的装置。
它通过将过电压分散到大地来保护设备。
避雷器通常安装在输电线路、变压器和电力设备之间。
4.2 电力保护装置电力保护装置是另一种解决过电压问题的常用方法。
它可以及时检测到过电压事件，并采取相应的保护措施，例如切断电力供应或将过电压引导到地面。
4.3 负载调节和平衡合理的负载调节和平衡是减少过电压问题的一种有效方法。
治理过电压的措施
治理过电压的措施过电压是指电路中电压超过额定值的现象，常见的有电力系统中的过电压。
过电压对设备和电路的正常运行会造成严重的影响甚至损坏，因此，采取一定的措施来治理过电压是十分必要的。
本文将从不同角度介绍几种常见的治理过电压的措施。
1. 增加电源的稳定性电源的不稳定性是导致过电压的主要原因之一。
为了增加电源的稳定性，可以采取以下措施：(1) 使用稳压器：稳压器是一种能够将电源输出的电压稳定在一定范围内的电子元件。
通过使用稳压器，可以减小电源波动对电路的影响，从而有效地治理过电压。
(2) 增加电源的容量：通过增加电源的容量，可以提供更稳定的电压输出，减小电网负荷变化对电路的干扰。
(3) 使用UPS电源：UPS电源是一种具有电池备份功能的电源设备，可以在电网电压异常时提供稳定的电源输出，有效地避免过电压对设备的损害。
2. 安装过电压保护装置过电压保护装置是一种能够在电路中检测到过电压时迅速切断电路的设备。
常见的过电压保护装置有：(1) 避雷针：避雷针是一种通过尖端放电来保护建筑物和设备的装置。
当雷电靠近时，避雷针能够迅速将电荷导入地下，避免雷击引起的过电压。
(2) SPD（Surge Protective Device）：SPD是一种通过引入电阻、电容和电感等元件来吸收过电压的装置。
当电路中出现过电压时，SPD能够快速将过电压吸收，保护设备的安全。
(3) 熔断器：熔断器是一种能够在电路中出现过电流时迅速切断电路的装置。
在过电压情况下，通常会伴随过电流的出现，熔断器可以起到保护设备的作用。
3. 地线的正确使用地线的正确使用可以有效地降低过电压对设备的影响。
地线的作用是将电路中的故障电流迅速导入地下，保护设备和人身安全。
因此，在安装电路时，应该正确接地，确保地线的连接可靠。
4. 合理设计电路合理设计电路是避免过电压的重要手段之一。
在电路设计中，可以采取以下措施：(1) 使用电压稳定器：电压稳定器是一种能够将输入电压稳定在一定范围内的电子元件。
电力系统过电压及其防护
电力系统过电压及其防护摘要：在电力系统运行中，由于种种原因，系统中某部分的电压可能升高，其数值大大超过设备的正常运行电压，这种现象称为过电压。
其后果是设备绝缘损坏，造成长时间的停电，危及人身及财物安全。
所以要加以对电力系统过电压及防护。
关键词：电力系统；内部过压；雷电过压一.电力系统过电压的概念通常情况下，电力系统处于正常的工作状态，系统的运行也正常，此时电气设备在额定的电压之下处于绝缘的状态，而一旦遭遇雷击或者由于操作不当、仪器发生故障或者参数配置不合理等原因，造成系统中的某区域的的局部电压升高而超出设备正常的运行范围称之为过电压。
这种过电压一般可以分为内部和大气这两种过电压，前者发生的原因主要是拉闸、合闸的操作，接地或者断线的事故以及其他的一些不可预料的细节问题，这些小问题可能引起电力系统的状态突然发生变化从而产生局部过高电压，造成整体系统的危害，内部过电压发生的跟本原因还是由于系统内的电磁能集聚和振荡所引的。
通常将系统内部的过电压划分为：暂态的过电压和操作过电压。
顾名思义发，操作过电压就是由于系统的操作故障或者失误时所引发的，主要的特点就是随机性较大。
后者的大气过电压通常被划分为感应雷击、直接雷以及侵入雷电波这三种过电压，这种过电压的特点就是持续的时间非常短，但是其冲击的能力非常强，对系统的伤害也比较大，破坏程度的强弱跟雷电活动的强度有非常紧密的关系，而与设备的电压等级关系不大，在220KV之下电气系统的整体绝缘水平主要是由防止大气的过电压所决定的。
二、内部电力系统过电压1.操作过电压内部过电压中操作过电压具有很大的随机性，这种情况的过电压在最糟糕的情况下其倍数相对较高，330Kv以及这之上的超高压的系统绝缘水平是由操作过电压决定的，其除了具有随机性的特点之外，还具有较高的幅值和高频的振荡，另外就是衰减较为迅速。
这种操作过电压产生的原因有很多，其中主要的包括了：第一，在将空载电路切除的过程中容易产生过电压，此时产生的原因主要是由于电弧的重燃和在线路上的残留的电压；第二，发生在空载电路合闸上的过电压主要是由于在合闸的过程中，由于瞬间的暂态中发生了回路上的高频振荡；第三，如果电网中的中性点没有接地，而恰巧单相金属接地的情况发生了，那么将会使得正常相的电压达到线电压。
第5章 电力系统内部过电压及其限制措施
三、空载线路合闸过电压及其限制措施
1、计划合闸： 、计划合闸： （图6）及式（5-12）的解 ）及式（ ）
uc= E (1-cosω0t) ω
uc——线路绝缘上的电压， 是一个以电源电压 线路绝缘上的电压， 线路绝缘上的电压 E为轴线，以ω0为角频率的高频正弦等幅振荡 为轴线， 为轴线 的随机量。其最大值为2 的随机量。其最大值为 Em。
5.2
电力系统的操作过电压
一、操作过电压的产生及类型
产生: 产生 系统中因断路器的操作中各种故障产生的过度过程而 引起的过电压。 引起的过电压。 特点：时间短， 特点：时间短，过电压倍数高 其过电压倍数K的大小和持续时间与电网的结构、 其过电压倍数 的大小和持续时间与电网的结构、断路器的 的大小和持续时间与电网的结构 性能、系统的接线方式及运行操作方式有关， 一般为 一般为3～ 。 性能、系统的接线方式及运行操作方式有关，K一般为 ～4。 类型: 类型 空载线路合闸过电压、切除空载线路过电压、 空载线路合闸过电压、切除空载线路过电压、 切除空载变压器过电压、 切除空载变压器过电压、 中性点不接地系统中弧光接地过电压。 中性点不接地系统中弧光接地过电压。
cosα f ↑ —ω ↑ —α=ω/v ↑ —αl ↑ —cosαl ↓ — α /cosα K21=1/cosαl↑ (5-3) 运行经验表明： 运行经验表明： 220KV及以下电网一般不需要采取特殊限制措 及以下电网一般不需要采取特殊限制措 施； 220KV及以上电网需要考虑，伴随着雷闪过电 及以上电网需要考虑， 及以上电网需要考虑 压和操作过电压采取限制措施。 压和操作过电压采取限制措施。
二、特点
1、 过电压倍数不大 ， 对正常绝缘的电气设备一般没有 、 过电压倍数不大， 威胁。 威胁。 2、 在超高压输电中成为确定系统绝缘水平的重要因素 。 、 在超高压输电中成为确定系统绝缘水平的重要因素。 伴随着工频电压的升高直接影响操作过电压的幅值。 伴随着工频电压的升高直接影响操作过电压的幅值 。 工频电压升高是决定保护电器工作条件的重要因素 （如单相接地非故障相电压升高使避雷器的灭弧电压 升高）。 升高） 工频电压升高持续时间长，将严峻考验设备的绝缘。 工频电压升高持续时间长，将严峻考验设备的绝缘。 如油纸绝缘内部游离、绝缘子闪络或沿面放电、 如油纸绝缘内部游离、绝缘子闪络或沿面放电、铁芯 过热、 过热、电晕等
电力系统过电压的危害及其防止对策
电力系统过电压的危害及其防止对策摘要：过电压对电力系统的危害性是很大的，对其进行深入分析并研究相应的对策，一直是广大电力工作人员关注的焦点。
故笔者结合多年工作经验，对电力系统常见的两种过电压防止措施进行了总结，以供参考。
关键词：过电压内部过电压大气过电压保护引言电力系统的电气设备在运行中除了承受工作电压外，还会遭到过电压的作用和侵害。
过电压的存在，它将使电力系统运行的电气设备绝缘受损，设备寿命缩短，甚至造成停电事故，摧毁电力设施。
因此，深入分析过电压对电力系统造成的危害，并采取各种措施对其进行预防对于保障电力系的安全稳定运行有着重要的的意义。
2、过电压对电力系统的危害过电压对电力系统的危害性是很大的，如内部过电压关系到电力系统中各种电气设备绝缘水平的选择，直接影响造价和投资。
如果没有适当的保护设施，万一引起设备事故，其后果更是不可设想，将有可能造成长时间停电或主要设备的严重损坏事故，损失将无法估计。
对电力系统来说，雷电的危害性就更大了，当电力系统遭到雷击时，有可能造成发电机、电力变压器、断路器和其它电气设备绝缘损坏，线路上的绝缘子也会因雷击而发生闪络或碎裂、导线烧断和木质电杆被雷劈裂等事故。
以上这些事故都将使电力系统长时间停电，给工农业生产造成巨大的损失，同时检修和更换损坏的设备亦需要花很大的人力和物力。
过电压防止对策为了保证电力系统发供电的安全，对内部过电压和大气过电压都必须采取相应的保护措施。
3.1 内部过电压的保护措施为了限制和降低切断空载线路时的过电压，可使用有并联电阻的断路器、磁吹避雷器或金属氧化物避雷器、并联电抗器、电压互感器以及自耦变压器。
以上这些措施可将切断空载线路时的过电压限制到2.5倍相电压以下。
切断电感负荷时的过电压，因其多为持续时间甚短的高频振荡波，对绝缘的作用与雷电冲击波相似，所以完全可以用磁吹避雷器或金属氧化物避雷器予以限制，必要时也可以用普通避雷器来限制。
装有并联电阻的断路器，也可以有效地限制切断电感负荷时产生的过电压。

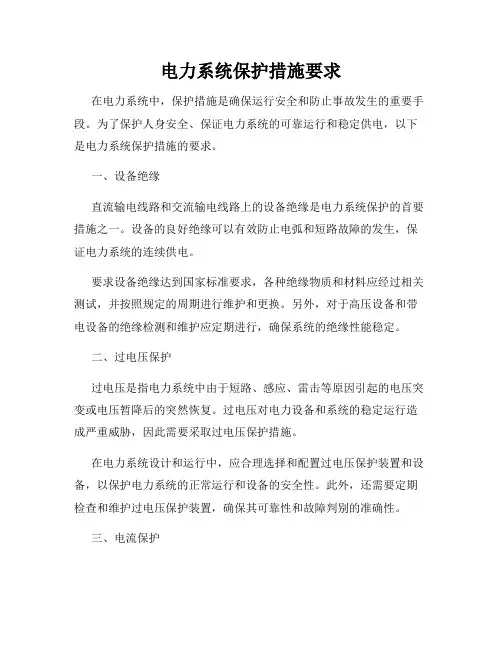

电力系统保护措施要求
电力系统保护措施要求在电力系统中，保护措施是确保运行安全和防止事故发生的重要手段。
为了保护人身安全、保证电力系统的可靠运行和稳定供电，以下是电力系统保护措施的要求。
一、设备绝缘直流输电线路和交流输电线路上的设备绝缘是电力系统保护的首要措施之一。
设备的良好绝缘可以有效防止电弧和短路故障的发生，保证电力系统的连续供电。
要求设备绝缘达到国家标准要求，各种绝缘物质和材料应经过相关测试，并按照规定的周期进行维护和更换。
另外，对于高压设备和带电设备的绝缘检测和维护应定期进行，确保系统的绝缘性能稳定。
二、过电压保护过电压是指电力系统中由于短路、感应、雷击等原因引起的电压突变或电压暂降后的突然恢复。
过电压对电力设备和系统的稳定运行造成严重威胁，因此需要采取过电压保护措施。
在电力系统设计和运行中，应合理选择和配置过电压保护装置和设备，以保护电力系统的正常运行和设备的安全性。
此外，还需要定期检查和维护过电压保护装置，确保其可靠性和故障判别的准确性。
三、电流保护电流保护是指通过对电力系统电流进行监测和保护，防止电流超过设定值而引起的设备烧毁和系统故障。
电流保护通常包括过载保护和短路保护两种。
过载保护是为了防止电力设备由于长时间高电流工作而导致的损坏。
短路保护是为了防止电流突然增大，超过设备的承载能力而引起的设备烧毁和系统崩溃。
为了实现电流保护，应配置合适的保护装置和设备，监测和保护电流的准确性和可靠性。
而对于高压设备和系统，应采用更为灵敏和快速的电流保护措施，以保证系统的可靠性和安全性。
四、地线保护地线保护是电力系统中的一项重要保护措施。
通过对地线电流进行监测和保护，可以有效防止因接地故障或接地电流过大而引起的设备烧毁和系统安全问题。
在电力系统设计和施工中，应配置可靠的地线保护装置和设备，监测和保护地线电流的准确性和可靠性。
地线保护装置应具备快速动作和自动切除电力系统的功能，确保系统的正常运行和设备的安全性。
五、自动装置和监测系统自动装置和监测系统是电力系统保护的重要组成部分。
过电压的保护措施
过电压的保护措施过电压是指电力系统中电压突然增大到超过正常运行范围的现象。
过电压的发生可能是由于各种内外原因引起的，如雷电、开关突然开闭、设备故障等。
过电压不仅会给电力系统带来损害，还会对设备和人身安全构成威胁。
因此，保护电力系统免受过电压的影响是非常重要的。
为了保护电力系统免受过电压的影响，我们可以采取以下措施：1. 发电机保护在电力系统中，过电压通常首先来自发电机端。
因此，对发电机进行保护是非常重要的。
常见的发电机过电压保护技术包括：•差动保护：通过比较发电机主变压器两侧的电流差异来判断是否存在过电压。
•过电压继电器：通过检测电气参数（如电压、频率等）来实时监测发电机的运行状态，一旦出现过电压就立即切断电路。
•过电压屏蔽：在发电机绕组和其他敏感元件之间放置过电压屏蔽器，以吸收并分散过电压。
2. 输电线路保护输电线路是电力系统中很容易受到过电压影响的部分。
为了保护输电线路免受过电压的影响，我们可以采取以下措施：•过电压抑制器：在输电线路上安装过电压抑制器，当出现过电压时，抑制器会自动接入，将过电压引流到地面。
•避雷器：安装在输电线路两端的避雷器可以将过电压引向地面，避免影响线路的正常运行。
•过电压继电器：在线路上安装过电压继电器，可以及时检测到过电压并切断电路，保护线路免受损坏。
3. 电力变压器保护电力变压器也是电力系统中容易受到过电压影响的设备之一。
为了保护电力变压器免受过电压影响，我们可以采取以下措施：•差动保护：通过比较变压器高、低压侧电流差异来判断是否存在过电压。
•过电压继电器：在变压器的高、低压侧安装过电压继电器，一旦出现过电压就立即切断电路，防止过电压对变压器造成损坏。
•过电压屏蔽：在变压器绕组和其他敏感元件之间放置过电压屏蔽器，以吸收并分散过电压。
4. 使用避雷器避雷器是用于保护电力系统和设备免受过电压冲击的重要设备。
避雷器主要通过将过电压引导到地面来保护系统。
在电力系统中安装避雷器可以有效地降低由雷击、开关操作等引起的过电压对设备的损坏。
电力系统过电压及其保护
操作过电压
在电力系统中进行操作（如开关操作 ）时产生的过电压。
操作过电压通常发生在电力系统的开 关操作过程中，如开关的开合、变压 器分接头的调整等。这些操作可能会 在系统中产生瞬态的电压波动。
工频过电压
由于电力系统的故障或其他原因导致的工频电压异常升高。
工频过电压通常是由于电力系统的故障，如线路短路、变压 器故障等，导致系统的工频电压异常升高。这种过电压可能 对电力设备和系统造成严重损坏。
限制过电压的措施需要根据具体情况进行选择和实施，以达到最佳的保 护效果。
05
案例分析
某地区电力系统过电压案例
案例背景
过电压类型
某地区电力系统在运行过程中多次发生过 电压现象，给电网安全带来严重威胁。
该案例涉及雷电过电压、操作过电压和暂 时过电压等多种类型。
案例经过
案例分析
在一次雷雨天气中，该地区电力系统受到 雷电过电压冲击，导致部分设备损坏，电 网运行受到影响。
03
过电压的危害
对设备的危害
设备损坏
过电压可能导致电气设备绝缘层 击穿，造成设备损坏或永久性故 障。
降低设备寿命
频繁的过电压冲击会加速设备老 化，缩短设备使用寿命。
对运行的影响
电力中断
过电压可能引起保护装置动作，导致 大面积停电或电力供应中断。
稳定性问题
过电压可能影响电力系统的稳定性， 增加系统振荡和崩溃的风险。
绝缘配合的目的是提高设备的绝缘水平，降低设备损坏的风险，同时减少维修和更 换设备的成本。
限制过电压的其他措施
除了避雷器和绝缘配合外，还可以采取其他措施来限制过电压，如改善 接地系统、加强设备维护和检修等。
改善接地系统可以降低雷电和操作过电压对设备的影响，提高设备的耐 压能力。加强设备维护和检修可以及时发现和处理设备存在的隐患和缺 陷，避免设备在运行过程中发生故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统过电压及其保护措施
电力系统在特定条件下所出现的超过工作电压的异常电压升高。
过电压属于电力系统中的一种电磁扰动现象。
电工设备的绝缘长期耐受着工作电压，同时还必须能够承受一定幅度的过电压，这样才能保证电力系统安全可靠地运行。
在我国电力系统工作运行的过程中，电气设备不仅要承受工作
电压，还将会遭受到过电压的伤害以及作用。
这其中的过电压就是作用于电力系统中的电压，而过电压还可以分为两种：一种是内部过电压；另一种是雷电过电压。
这其中由系统中的谐振和开关操作上引起的过电压就是内部过电压，该过电压在数值上已经超过了工作电压的数值；而系统中有雷电所引起的过电压就是雷电过电压。
电力系统过电压的概念 1
过电压是指在一般情况下，电力系统经常处于正常工作的状
态，而此时的电气设备也在额定的电压下处于绝缘的状态，但是，当遭遇雷击或者由于操作不当、参数配置错误等原因，就会造成电力系统中的一些特定区域的电压值升高，最终超出电力设备的正常运行范围。
过电压分为两种：一种是大气电压；另一种是内部过电压。
而。
此处内容被屏蔽<其中的内部过电压形成的主要原因则是断线和。
弟使所发生的事故，合闸与拉闸时的操作以及一些存在的不可>
预测的系统影响因素，但是就是因为这一系列的问题，在电力系统中将会引起运行状态上的变化，从而产生了系统局部性过高电压，最终将会导致电力系统整体遭受到损害。
而内部过电压还可以分为两种：一种是暂态过电压；而另一种是操作过电压，它是由于电力系统中操作故障所引起的，最大的特点是随机性较大；而大气过电压可以分为侵入雷电波、直接雷击、感应雷击这三种过电压，并且该电压还具备冲击能力强、持续的时间短对系统的伤害大等诸多优点。
过电压产生的原因 2
2.1 操作过电压产生的原因及解决措施内部过电压中的操作过
电压不仅具有随机性，还具有很高的频
率振荡，并且衰减非常迅速。
其中，这种操作过电压产生的原因有很多，其中包括了以下几点。
）切除空载电路的时候容易产生过电压，这是因为由于在线1 （路上残留的电压造成的。
）空载电路合闸上产生的过电压是因为在合闸的时候，突然（ 2 发生了回路上的高频振荡而造成的。
使用灭弧能力强的高压断路器，而其中，采取的解决措施有：
且要将电网中性点接地进行运行操作。
谐振过电压产生的原因及解决措施2.2
谐振过电压是由于在电网中，电容和电感元件的参数组合不合
理而产生的，从而最终导致谐振的产生，这种过电压具有倍数高且
持续时间长的特点。
而引起谐振过电压产生的原因有以下几种：）线性的谐振过电压，是因为谐振回路是由输电线路电感等（1
一些不带铁芯的电感元件构成的。
）铁磁谐振过电压，是因为在谐振回路中由带有铁芯的电感2 （元件所构成的，因此，带有铁芯的电感元件非常容易出现饱和的现象，这样就会使得回路中的电感参数形成非线性的图像。
）参数谐振过电压，是由拥有周期性的电感元件和系统中的3 （电容元件进行回路而构成的。
其中，解决谐振过电压的措施有：第一，进行断路工作的时候，必须保证断路器的同期运作。
第二，在并联高压电抗器的中性点上加装小电抗，可以阻断非全相在运行过程中工频电压的传递工作；第三，要阻止发电机生成自励磁。
工频过电压产生的原因及解决措施 2.3
工频过电压产生的原因有以下几个方面。
）工频过电压是由于长线路的电容效应和电网的运行方式的1（
改变而引起的，其主要特点是持续时间长，但是对电气设备的绝缘
威胁性并不是很大。
）工频过电压如果是由于不对称的短路所引起的，那么在单（2
相断路时，非故障相电压就能够达到很高的数值。
但是，如果工频过电压是由甩负荷的瞬间而引起的，那么就会使得工频电压升高。
其中解决工频过电压的措施有以下几点：首先，并联高压电抗
器补偿空载线路的电容效应；其次，静止无功补偿器补偿空载线路
电容效应；最后，变压器中性点直接接地降低不对称故障引起的工
频电压升高现象。
大气过电压产生的原因及解决措施 2.4
大气过电压又称为外部过电压，包括对设备的直击雷过电压和
设备上感应的过电压。
其中，雷电过电压是最为明显的一项内容。
而
且雷电过电压的保护是用来限制过电压的一种最为重要保护措施。
其中具体介绍以下几种保护方式。
1）架空送电线路的防雷保护。
（架空送电线路的防雷保护措施主要有：采用避雷线，减少导线
受到直击雷的次数。
由于雷击事故中主要是一些单相接地，那么，电网中性点可以采用不直接接地的方式来进行避雷。
2）变电站的防雷保护。
（在变电站，对直击雷的保护常常采用避雷线对侵入波采取防护
措施。
）电缆线路的防雷保护。
（ 3电缆线路一般不会遭到直击雷，因为雷电过电压是从连接的架
所以要对雷电侵入波进行有效的保护。
空线路进入的，
（ 4）架空配电网的防雷保护。
首先，要采用绝缘水平的绝缘子，这样可以减少切除故障的时
间，从而减少雷击跳闸率和断线等事故。
电力系统过电压的解决措施3
对于电力系统过电压，我们应到高度的予以重视，首先要增加
避雷器，而且要对变电站进行一些技术改造，还要同时加置氧化锌避雷针、改变电容、电感参数。
其次还要安装防止操作过电压保护装置，以便彻底解决操作过电压对电气设备安全运行的危害。
最后，还要在系统中性点装上自动调谐接地补偿装置，这也是从根本解决这一问题的最好方式。
随着我国电力系统的不断发展与进步，由于过电压的存在，它
将会使电气设备受到损，害，使得寿命缩短，甚至还会直接摧毁电力
系统。
因此，我们必须要限制和预防过电压的产生。
