溶气气浮机说明
溶气气浮机说明
溶气气浮机说明————————————————————————————————作者：————————————————————————————————日期:F X型超级溶气气浮污水处理机使用说明书诸城市丰旭环保设备有限公司厂址:山东省诸城市东城项目工业园电话：传真:网址:Ｅ-mail:邮编:２6２２00一、工作原理经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上,然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣,下层的清水经集水器流至清水池后,一部分回流作溶气水使用，剩余清水通过溢流口流出。
气浮池水面上的浮渣积聚到一定厚度以后,由刮沫机刮入气浮机污泥槽后排出。
附图:FＸ气浮工作原理图：1、清水池2、清水泵3、控制阀4、压力表5、溶气罐6、控制阀７、空压机 8、释放器９、刮沫机10、气浮池11、集水器1２、射流器 1３、控制阀１４、投药罐1５、污水泵 16、污水池二、安装、调试及注意事项(一)安装1、设备安装前,必须夯实地基。
并用混凝土砂浆垫高100－15０ｍm。
也可架空安装，但基础必须能承担设备运行时的重量。
２、设备就位后需调整水平。
3、设备需设清洗用下水道，可挖明渠,也可直接采用管道接至调节池，以便冲冼气浮池的水排出去。
４、污水进口与反应池之间的联接管道，要求越短越好,以免絮凝体在管道中被破坏。
5、清水出口可接通下水道排放,如需进入下道处理工序，可直接与下道处理设备相接。
6、污泥出口可接至污泥槽或污泥处理设备。
7、电器箱一般应放置在扶梯侧面,环境应干净、清洁。
（二)调试：A、设备调试前,应做好以下准备工作：1、要清洗水池内所有的赃物、杂物。
2、对水泵及空压机等需要润滑部位进行加油润滑。
3、接通电源,启动水泵,检查转向是否与箭头所标方向一致。
用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。
4、按下刮沫机开关,使其向溶气系统一端行走。
气浮使用说明书
溶气式气浮机使用说明书一、溶气气浮机工作原理：经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气使用，剩余清水通过溢流口流出。
气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。
二、溶气气浮机安装、调试及注意事项(一)、溶气气浮机安装1、设备安装前，必须夯实地基。
并用混凝土砂浆垫高100-150mm。
也可架空安装，但基础必须能承担设备运行时的重量。
2、设备就位后需调整水平。
3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去。
4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。
5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。
6、污泥出口可接至污泥槽或污泥处理设备。
7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。
(二)、溶气气浮机调试：A、设备调试前，应做好以下准备工作：1、要清洗水池内所有的赃物、杂物。
2、对水泵及空压机等需要润滑部位进行加油润滑。
3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。
用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。
4、按下刮沫机开关，使其向溶气系统一端行走。
运行到头后在行程撞块作用下，刮沫机反向行走，直到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。
B、试运行：1、加水：使气浮机水位达到距污泥池隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节。
2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开举清水泵进水阀、出水阀、控制阀，压力表压力逐渐上升，一般应达到0.4-0.5MPa。
此时打开溶气罐出水控制阀门，使溶气水通过释放器，释放至气浮池内，气浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。

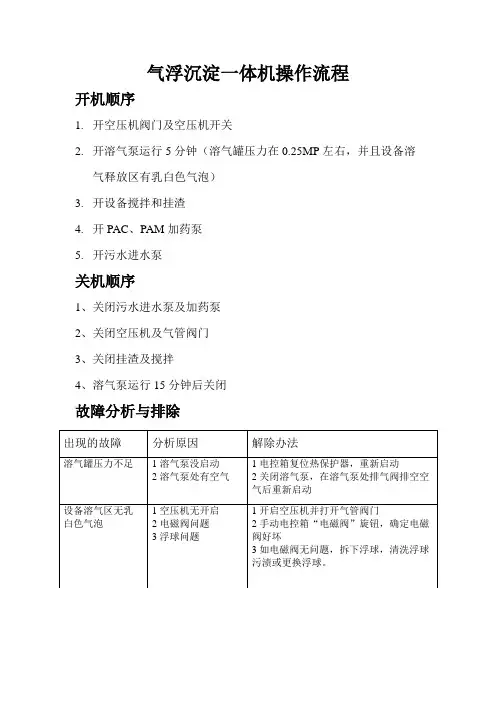

气浮机操作说明
开机顺序
1.开空压机阀门及空压机开关
2.开溶气泵运行5分钟（溶气罐压力在0.25MP左右，并且设备溶气释放区有乳白色气泡）
设备搅拌和挂渣
4.开PAC、PAM加药泵
5.开污水进水泵
关机顺序
1、关闭污水进水泵及加药泵
2、关闭空压机及气管阀门
3、关闭挂渣及搅拌
4、溶气泵运行15分钟后关闭
故障分析与排除
出现的故障
分析原因
解除办法
溶气罐压力不足
1溶气泵没启动
2溶气泵处有空气
1电控箱复位热保护器，重新启动
2关闭溶气泵，在溶气泵处排气阀排空空气后重新启动
设备溶气区无乳白色气泡
1空压机无开启
2电磁阀问题
3浮球问题
1开启空压机并打开气管阀门
2手动电控箱“电磁阀”旋钮，确定电磁阀好坏
3如电磁阀无问题，拆下浮球，清洗浮球污渍或更换浮球。
溶气气浮机说明修订稿
溶气气浮机说明WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-F X型超级溶气气浮污水处理机使用说明书诸城市丰旭环保设备有限公司厂址：山东省诸城市东城项目工业园网址：邮编：262200一、工作原理经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。
气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥槽后排出。
附图：FX气浮工作原理图：1、清水池2、清水泵3、控制阀4、压力表5、溶气罐6、控制阀7、空压机8、释放器9、刮沫机 10、气浮池11、集水器 12、射流器 13、控制阀 14、投药罐15、污水泵 16、污水池二、安装、调试及注意事项（一）安装1、设备安装前，必须夯实地基。
并用混凝土砂浆垫高100-150mm。
也可架空安装，但基础必须能承担设备运行时的重量。
2、设备就位后需调整水平。
3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲冼气浮池的水排出去。
4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。
5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。
6、污泥出口可接至污泥槽或污泥处理设备。
7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。
（二）调试：A、设备调试前，应做好以下准备工作：1、要清洗水池内所有的赃物、杂物。
2、对水泵及空压机等需要润滑部位进行加油润滑。
3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。
用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。
4、按下刮沫机开关，使其向溶气系统一端行走。
运行到头后在行程撞块作用下，刮沫机反向行走，直到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。
溶气气浮技术说明
.HS 型溶气气浮使用说明书..1、设备用途主要起固—液或液—液分离，同时可以降低COD、BOD、色度等,用于去除废水中的油类与悬浮物。
2、产品性能描述2.1、工作原理：溶气气浮设备通过溶气和释放系统在水中产生大量的微细气泡，使其粘附于废水中密度与水接近的污染物固体或液体微粒上，造成污染物整体密度小于水的状态，并依靠浮力作用使其上升至水面，形成浮渣的形式，通过刮渣机刮去水面的浮渣，去除悬浮物等污染物质, 从而达到净化水质的目的。
2.2、结构特点：溶气气浮整套设备集成化。
结构紧凑、占地面积小、安装运输方便，处理效果好，并采用了回水科技股份有限公司自主研发的高效释放器，释放效率高，产生的微气泡直径小，气泡量大，而且释放器不易堵塞。
2.3、系统组成：溶气气浮设备由七部分构成：加药反应絮凝部分、加压溶气释放部分、气浮分离部分、刮渣部分、出水调节部分、手动排泥部分、电器控制部分等。
2.4、设备构成：溶气气浮设备由气浮设备本体、溶气罐、调压阀、空压机、水泵、刮渣机、释放器、出水调节堰及相关仪表、工艺管、阀件、电气控制柜、操作平台等构成。
2.5、溶气系统：对于气浮设备系统，溶气系统好比是气浮设备的“心脏”，也是气浮设备最主要的部分。
溶气系统主要由水泵、阀门、溶气罐、释放器、空压机组成。
采用内循环方式，通过不间断的溶气和释放过程，达到一个动态的平衡系统。
溶气水是由气浮清水仓的清水通过回流泵提升至溶气罐，..在一定的压力下，压缩空气溶解在溶气罐内的水里而形成的气水混合体，；所需的溶解空气通过空压机提供，并由调压阀调节气体流量及压力。
整套溶气系统最大溶气量达10％，且气体溶解度为100％，使气体分散时的微气泡分散均匀，平均气泡直径小于30μm。
：2.6、刮渣系统方形设备采用专业设计的链条式刮渣机，圆形设备采用专业设计的电机式刮渣机，浮渣由刮板自动刮入浮渣槽，该刮渣机运转平稳，刮渣均匀，而且刮板高度可调，能更好的适应各种运行环境，降低泥渣含水率。
溶气气浮机说明
F X 型超级溶气气浮污水处理机使用说说明书诸城市丰旭环保设备有限公司厂址：山东省诸城市东城项目工业园网址：邮编：262200一、工作原理经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。
气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥槽后排出。
附图：FX 气浮工作原理图：1、清水池 2 、清水泵 3 、控制阀 4 、压力表 5 、溶气罐6、控制阀7 、空压机8 、释放器9 、刮沫机10 、气浮池11、集水器12 、射流器13 、控制阀14 、投药罐15、污水泵16 、污水池二、安装、调试及注意事项（一）安装1、设备安装前，必须夯实地基。
并用混凝土砂浆垫高100-150mm。
也可架空安装，但基础必须能承担设备运行时的重量。
2、设备就位后需调整水平。
3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲冼气浮池的水排出去。
4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。
5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。
6、污泥出口可接至污泥槽或污泥处理设备。
7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。
（二）调试：A 、设备调试前，应做好以下准备工作：1 、要清洗水池内所有的赃物、杂物。
2、对水泵及空压机等需要润滑部位进行加油润滑。
3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。
用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。
4、按下刮沫机开关，使其向溶气系统一端行走。
运行到头后在行程撞块作用下，刮沫机反向行走，直到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。
B、试运行：1、加水：使气浮机水位达到距污泥槽隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开清水泵进水阀、出水阀、控制阀，压力表压力逐渐上升，一般应达到。
溶气气浮操作说明
溶气气浮操作说明一、概述溶气气浮是一种常用的水处理工艺，通过向水中通入气体，使气泡与悬浮物质发生相互作用，达到去除悬浮物质的目的。
本文档将详细介绍溶气气浮的操作步骤和注意事项。
二、设备准备1. 溶气气浮设备：包括溶气器、气浮池等。
确保设备完好并且处于正常工作状态。
2. 溶解气体：根据实际需要选择适当的溶解气体，常用的有空气、氧气等。
三、操作步骤1. 准备工作a. 检查设备是否正常，包括溶气器和气浮池。
b. 确认溶解气体的供应是否稳定，并检查气体压力是否正常。
c. 清理气浮池，确保其内部干净无杂质。
a. 打开溶气器，并根据需要调节气体流量。
注意不要超过设备的额定气体流量。
b. 气体通过管道进入气浮池。
确保气体分布均匀。
3. 气浮过程a. 将待处理水流注入气浮池中。
水流应均匀进入，并尽量避免剧烈搅动水面。
b. 气体通过溶气器产生的微小气泡上升到水面，与悬浮物质发生相互作用。
c. 气泡与悬浮物质结合形成浮渣，浮渣在水面上形成浮渣层。
d. 浮渣层通过污泥刮板或其他设备清理出池。
4. 控制参数调整a. 观察气浮过程中的水质变化和浮渣层的厚度，根据实际情况调整气体流量和水流速度，以达到最佳处理效果。
b. 监测溶解气体的供应情况，确保气体供应稳定。
a. 处理完毕后，先关闭水的进入口，然后逐步减小气体流量，最后关闭溶气器。
b. 清理气浮池及周围环境，确保设备干净整洁。
四、注意事项1. 操作人员应熟悉设备的使用说明，了解操作步骤和安全事项。
2. 气体流量应根据实际情况调整，不要超过设备的额定气体流量。
3. 操作过程中应注意水流的均匀性和水面的剧烈搅动，避免影响气泡和悬浮物质的相互作用。
4. 定期清理溶气器和气浮池，确保设备正常工作。
5. 在操作过程中，如发现设备故障或异常情况，应及时停止操作，并通知相关工作人员进行检修。
通过遵循以上操作步骤和注意事项，能够正确、安全地进行溶气气浮操作。
在实际应用中，操作人员还应根据水质和处理要求进行适当的调整和优化，以获得最佳的水处理效果。
气浮机的操作说明
气浮机的操作说明气浮机操作规程1、气浮池功能气浮池重要是预处理污水中悬浮物、胶体及大部分有机物，反应区矾花形成效果好（块大、密实），上浮区浮渣整体结团效果好，浮渣按时刮掉，气浮出水必需相对清亮，减轻后续生化池处理负荷。
2、操作步骤：（1）水量把握：气浮池在开机前必需保持确定的水位（一般要求高于溶气泵进水流量计）；通过调整（调整池内）提升泵出水阀门开度或回流管阀门开度使进气浮池反应区的水量小于气浮池的处理气力（上限波动范围不超过10%）；（2）反应区药剂混凝反应效果要求：首先启动加药系统后再开头进水，关机时应先关进水泵再停止加药；反应区第1格投加PAC（若pH低于6.0时此格还需投加碱剂以提高pH值到7—8，常常测试此pH值），完成混凝反应（中和）；进入第2格投加PAM（粘稠性有机药剂），完成絮凝反应，即使小颗粒矾花分散成大颗粒矾花，以提高气浮区浮渣层捕集矾花的效果，反应以看到明显絮体（矾花）、水与絮体有明显分层为标准；PAC投加量和PAM投加量视现场水质及反应情形按时调整加药量；3、溶气泵操作步骤及要求：（1）开机前：确认电机转向与水泵指示方向相符，严禁反转损坏水泵，开机前，打开进水管上的水量调整阀及溶气罐出水进气浮池管道上的阀门；（2）开机：打开溶气泵启动按扭，待电机达到额定转速后，渐渐打开溶气罐出口阀门（进气浮池管道），将溶气泵出口压力调整至0.5MPa；再渐渐关闭进水调整阀，使溶气泵进口侧消失真空，当溶气泵进口处的真空压力表为0.01—0.02MPa（负压）时，开启空气进气调整阀，使空气进气量达到溶气泵进水流量的10%—15%，此时溶气泵进水水量（回流水量）为气浮池处理气力的20—30%，溶气泵出口压力降至正常范围，即0.4—0.5MPa（气泡直径30m，空气溶解度较好）。
（3）停机：由于溶气泵出口装有止回阀，无需关闭溶气罐出口阀门；按溶气泵停止按扭，再关闭进水阀门。
若溶气泵长期停机应将泵体内的水排空，防止停机后水泵冻裂及结垢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
溶气气浮机说明
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

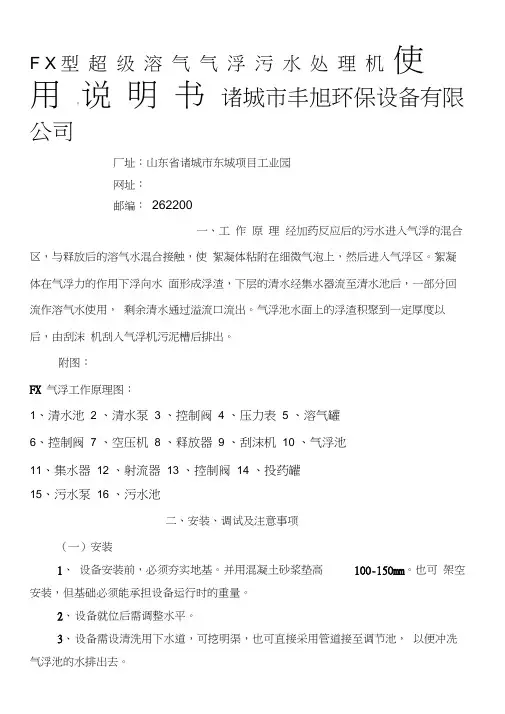

F X型超级溶气气浮污水处理机
使
用
说
明
书
诸城市丰旭环保设备有限公司
厂址：山东省诸城市东城项目工业园
网址：
邮编：262200
一、工作原理
经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。
气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥槽后排出。
附图：
FX气浮工作原理图：
1、清水池
2、清水泵
3、控制阀
4、压力表
5、溶气罐
6、控制阀
7、空压机
8、释放器
9、刮沫机 10、气浮池
11、集水器 12、射流器 13、控制阀 14、投药罐
15、污水泵 16、污水池
二、安装、调试及注意事项
（一）安装
1、设备安装前，必须夯实地基。
并用混凝土砂浆垫高100-150mm。
也可架空安装，但基础必须能承担设备运行时的重量。
2、设备就位后需调整水平。
3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲冼气浮池的水排出去。
4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。
5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。
6、污泥出口可接至污泥槽或污泥处理设备。
7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。
（二）调试：
A、设备调试前，应做好以下准备工作：
1、要清洗水池内所有的赃物、杂物。
2、对水泵及空压机等需要润滑部位进行加油润滑。
3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。
用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。
4、按下刮沫机开关，使其向溶气系统一端行走。
运行到头后在行程撞块作用下，刮沫机反向行走，直到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。
B、试运行：
1、加水：使气浮机水位达到距污泥槽隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节。
2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开清水泵进水阀、出水阀、控制阀，压力表压力逐渐上升，一般应达到0.4-0.5MPa。
此时打开溶气罐出水控制阀门，使溶气水通过释放器，释放至气浮池内，气浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。
溶气系统的气体由空压机提供。
由于溶气水不断将罐内空气带走，罐内空气逐渐减少，水位上升。
当水位上升到一定位置时，浮球液位计将控制空压机工作，使罐内有足够的空气量。
3、气浮运行：溶气系统运行正常后，将加药反应后的污水送至气浮混合池。
流量先小一些，正常后逐渐增至额定值。
4、溶气水：溶气水先用自来水作回流水，正常后，改用处理后的清水作回流水。
如废水中洗涤剂量大，泡沫多，影响气浮效果，可一直用清水。
5、浮渣积聚到一定厚度后，启动刮沫机。
6、设备停机后，应先关闭污水控制阀，再关闭污水泵，将沫刮净，停刮沫机，然后打开清水阀，通入自来水运行30分钟，关闭溶气出水进水控制阀，最后停清水泵。
（三）注意事项及日常维护
1、溶气罐上压力表读数不得超过0.6MPa。
2、清水泵、空压机、刮沫机要定期加油润滑，一般空压机二个月加一次油，半年换一次油。
3、气浮池应视沉淀物多少，定期进行清洗。
4、进入气浮机的污水必须加药，否则效果不理想。
5、定期检查溶气罐上安全阀是否工作可靠。
6、释放器发生堵塞时，可打开抽真空阀，使释放器舌片打开，用清水使其自行清洗，将堵塞物冲洗，然后关闭此阀，该阀门一般只需打开10-20秒。
三、电器原理图（见附图）
FX-5型气浮机电器元件一览表
四、随机附件
1、产品合格证
2、装箱单：（1）整机一台（2）配电柜一台
3、使用说明书。
