水泥或石灰稳定材料中水泥或石灰剂量测定方法(EDTA滴定法)
JTGE51-2009-T0809水泥或石灰剂量的测定EDTA滴定法
5.试验步骤 （1）选取有代表性的无机结合料稳定材料，对稳
定中、粗粒土取试样约3000g，对稳定细粒土取试样 约1000g。
（2）对水泥或石灰稳定细粒土，称300g放在搪瓷杯 中，用搅拌棒将结块搅散，加10%氯化铵溶液600mL;对水 泥或石灰稳定中、粗粒土，可直接称取1000g左右，放入 10%氯化铵溶液2 000mL，然后如前述步骤进行试验。
（2）在做标准曲线时，如工地实际水泥剂量较大， 则素集料和低剂量水泥的试样可以不做试验，而直接 用较高的剂量试验，但应有两种剂量大于实际剂量和 两种剂量小于实际剂量。
（3）配制的氯化铵溶液最好当天用完，不要放置 过久，以免影响试验的精度。
谢谢大家！
（17）秒表：1只。
（18）不锈钢棒（或粗玻璃棒）：10根。 （19）精密试纸：pH12~14。 （20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸
3. 试剂 （1）0.1mol/L乙二胺四乙酸二钠（EDTA二钠）标准溶液
（简称EDTA二钠标准溶液） 准确称取EDTA二钠（分析纯）37.23g，用40~50℃的无二
（5）用移液管吸取上层（液面上1~2cm）悬浮 液10.OmL放人200mL的三角瓶内；
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液 50mL倒入三角瓶中，此时溶液pH值为12.5—13.0（可 用pH12~14精密试纸检验），
然后加入钙红指示剂（质量约为0.2g），摇匀， 溶液呈玫瑰红色。
记录滴定管中EDTA二钠标准溶液的体积V1，然后用 EDTA二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液
的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀；
直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积
V2(以mL计，读至0.ImL)。计算V1-V2，即为EDTA二钠标准 溶液的消耗量。
水泥稳定材料水泥含量测定-EDTA滴定法
JTG E51-2009（T 0809-2009）1、目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定土可以是细粒土，也可以是中粒土和粗粒土。
工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。
用本方法进行一次剂量测定，只需10min左右。
（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。
3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠(分子式C21H13O7N2SNa ).与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。
4.准备标准曲线（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。
（2）混合料组成的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质量=300g/(1+最佳含水量）②干土质量=干混合料质量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X（1+土的风干含水量）⑤湿石灰质量=干石灰X（1+石灰的风干含水量）⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量(3)准备5种试样，每种2个样品（以水泥集料为例）如下：第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。

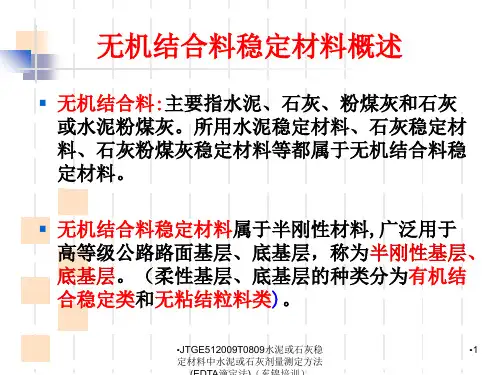

JTGE512009T0809水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法东锦培训课件
（10）量筒：lOOmL和5mL，各1只；50mL，2只。
•JTGE512009T0809水泥或石灰稳
•10
定材料中水泥或石灰剂量测定方法
（11）电子天平：量程不小于1500g，感量0.01g。
•JTGE512009T0809水泥或石灰稳
•11
定材料中水泥或石灰剂量测定方法
（12）瓶（塑料）：500mL，1只。 （13）研钵：咖12~13cm，1个。 （14）洗耳球：1个。 （15）棕色广口瓶：60mL，1只（装钙红指示剂）。
1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
•JTGE512009T0809水泥或石灰稳
•17
定材料中水泥或石灰剂量测定方法
（3）1.8%氢氧化钠（内含三乙醇胺）溶液 用电子天平称18g氢氧化钠(NaOH)（分析纯），放入洁净
干燥的1 000mL烧杯中，加1 000mL蒸馏水使其全部溶解，待 溶液冷却至室温后，加入2mL三乙醇胺（分析纯），搅拌均匀 后储于塑料桶中。
•JTGE512009T0809水泥或石灰稳
•23
定材料中水泥或石灰剂量测定方法
5种混合料的水泥剂量应力：水泥剂量为0，最佳水泥 剂量左右、最佳水泥剂量±2%和± 4%，每种剂量取两个 （为湿质量）试样，共10个试样，并分别放在10个大口聚 乙烯桶（如为稳定细粒土，可用搪瓷杯或1000mL具塞三角 瓶；如为粗粒土，可用5L的大口聚乙烯桶）内。土的含水 量应等于工地预期达到的最佳含水量，土中所加的水应与 工地所用的水相同。
1. 适用范围
（1）本方法适用于在工地快速测定水泥和石灰稳定材料 中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀 性。
（2）本办法适用于在水泥终凝之前的水泥含量测定，现 场土样的石灰剂量应在路拌后尽快测试，否则需要用相应龄 期的EDTA二钠标准溶液消耗量的标准曲线确定。
浅谈水泥稳定材料中水泥剂量测定方法(EDTA滴定法)的影响因素
浅谈水泥稳定材料中水泥剂量测定方法（EDTA滴定法）的影响因素摘要：本文通过试验不同的操作手法及样品的不同用量、不同时间和10%氯化铵配置时间对水泥稳定材料中水泥剂量测定结果的影响关键词：滴定速度、摇匀力度、放置时间、样品用量一、前言水泥稳定材料是以水泥为结合料，通过加水与被稳定材料共同拌合形成的混合料，而水泥稳定材料中水泥剂量测定方法（EDTA滴定法）的化学原理是：先用10%的氯化铵溶液溶出水泥稳定材料中的钙离子，然后用EDTA二钠标准溶液夺取钙离子。
主要试验过程是用两倍试样重量的10%氯化铵溶液浸泡试样，搅拌之后放置，转移上部清液后取上层清液10.0mL放入三角瓶内，取50mL1.8%氢氧化钠溶液倒入三角瓶内，测试溶液PH值是否在12.5~13.0之间。
加入约0.2g的钙红指示剂，摇匀，液体成玫瑰红色。
滴定时边滴定边摇匀，并仔细观察溶液的颜色。
在溶液颜色变为紫色时，放慢速度滴定，并摇匀。
直到纯蓝色为终点。
EDTA滴定法主要适用于在水泥终凝之前对水泥稳定材料中水泥含量的测定。
是一种快速测定水泥和石灰稳定材料中水泥和石灰剂量的方法，在工地中非常实用。
本文针对不同的操作手法以及对不同取样量、放置不同时间的混合材料和10%氯化铵配置时间进行分析。
二、原材料1、水泥稳定材料配比：具体原材料种类及水泥稳定材料配合比掺量见表1从表3可以看出轻微摇匀时，由于力度较小，滴落下来的EDTA不能完全与三角瓶内的液体融合，会出现局部变色的情况，不利于观察到真正变色的时刻。
数据有偏差。
而稍用力摇匀时，力度适当，滴落的液体与瓶内的液体能充分融合，更好观察颜色的变化情况。
当采用较大力摇匀时，部分液体会晃到上部的三角瓶壁上，导致三角瓶底部真正与滴落的EDTA反映的液体变少，颜色变化较快。
3、在滴定速度与摇匀力度一定的情况下，根据水泥稳定材料掺配后放置的不同时间进行试验：刚刚掺配完（即0小时）、掺配后放置2小时、掺配后4小时、掺配后6小时、掺配后8小时、掺配后24小时、掺配后48小时、掺配后72小时。
JTGE51-2009-T0809水泥或石灰剂量的测定EDTA滴定法课件PPT
2021/3/10
9
（9）搪瓷杯：容量大于1 200mL，10只。
2021/3/10
10
（10）量筒：lOOmL和5mL，各1只；50mL，2只。
2021/3/10
11
（11）电子天平：量程不小于1500g，感量0.01g。
2021/3/10
12
（12）瓶（塑料）：500mL，1只。 （13）研钵：咖12~13cm，1个。 （14）洗耳球：1个。 （15）棕色广口瓶：60mL，1只（装钙红指示剂）。
2021/3/10
24
5种混合料的水泥剂量应力：水泥剂量为0，最佳水泥 剂量左右、最佳水泥剂量±2%和± 4%，每种剂量取两个 （为湿质量）试样，共10个试样，并分别放在10个大口聚 乙烯桶（如为稳定细粒土，可用搪瓷杯或1000mL具塞三角 瓶；如为粗粒土，可用5L的大口聚乙烯桶）内。土的含水 量应等于工地预期达到的最佳含水量，土中所加的水应与 工地所用的水相同。
2021/3/10
15
3. 试剂 （1）0.1mol/L乙二胺四乙酸二钠（EDTA二钠）标准溶液
（简称EDTA二钠标准溶液） 准确称取EDTA二钠（分析纯）37.23g，用40~50℃的无二
氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至 1000mL。
2021/3/10
16
2021/3/10
2021/3/10
27
（5）用移液管吸取上层（液面上1~2cm）悬浮 液10.OmL放人200mL的三角瓶内；
2021/3/10
28
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液 50mL倒入三角瓶中，此时溶液pH值为12.5—13.0（可 用pH12~14精密试纸检验），
吉林省市政工程试题-判定-无机结合料稳定材料
无机结合料稳定材料试验试题《公路工程无机结合料稳定材料试验规程》JTG E51-20091.含水量试验方法（烘干法），适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。
（√）2.含水量试验方法（烘干法），干燥器中使用的干燥剂为氯化钙。
（×）3.含水量试验方法（酒精法），需进行2次平行试验。
（√）4.含水量试验方法（酒精法），所用酒精纯度为90％。
（×）5.含水量试验方法（酒精法），所用酒精纯度为95％。
（√）6.水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法），所用氯化铵溶液的浓度为1%。
（×）7.水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法），所用乙二胺四乙酸二钠（EDTA二钠）标准溶液的浓度为0.1mol/m3。
（√）8.水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法），滴定终点颜色为玫瑰红色。
（×）9.水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法），需进行2次平行试验。
（√）10.无机结合料稳定材料击实试验方法，试验集料的公称最大粒径宜控制在63mm以内（方孔筛）。
（×）11.无机结合料稳定材料击实试验方法，适用于在规定的试筒内，对水泥稳定材料（在水泥水化前）、石灰稳定材料及石灰（或水泥）粉煤灰稳定材料进行击实试验，以绘制稳定材料的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。
（√）12.无机结合料稳定材料击实试验方法，试验方法甲类，试筒容积为2177cm3。
（×）13.无机结合料稳定材料击实试验方法，试验方法丙类，试筒容积为997cm3。
（×）14.无机结合料稳定材料击实试验方法，试验方法甲类，容许最大公称粒径为37.5mm。
（×）15.无机结合料稳定材料击实试验方法，试验方法丙类，容许最大公称粒径为37.5mm。
（√）16.无机结合料稳定材料击实试验方法，一般情况下，制作标准曲线至少需要3个点。
水泥或石灰稳定材料中水泥或石灰剂量测定方法(EDTA滴定法)
（4）取一个盛有试样的盛样器，在盛样器内加入两倍 试样质量（湿料质量）体积的10%氯化铵溶液。
精品课件
料为300g，则搅拌3min（每分钟搅110~120次）；料 为1000g，则搅拌5min。如用1000mL具塞三角瓶，则手握 三角瓶（瓶口向上）用力振荡3min（每分钟120次±5次）， 以代替搅拌棒搅拌。放置沉淀10min，然后将上部清液转 移到300mL烧杯内，搅匀，加盖表面皿待测。
纯）放在10L的聚乙烯桶内，加蒸 馏水4500mL，充分振荡，使氯化铵完全溶解。也可以分批 在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
精品课件
（3）1.8%氢氧化钠（内含三乙醇胺）溶液 用电子天平称18g氢氧化钠(NaOH)（分析纯），放入
洁净干燥的1 000mL烧杯中，加1 000mL蒸馏水使其全部溶 解，待溶液冷却至室温后，加入2mL三乙醇胺（分析纯）， 搅拌均匀后储于塑料桶中。
精品课件
记录滴定管中EDTA二钠标准溶液的体积V1，然后用 EDTA二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液 的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀； 直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积 V2(以mL计，读至0.ImL)。计算V1-V2，即为EDTA二钠标准 溶液的消耗量。
精品课件
（8）容量瓿：1 000mL，1个。
精品课件
（9）搪瓷杯：容量大于1 200mL，10只。
精品课件
（10）量筒：lOOmL和5mL，各1只；50mL，2只。
精品课件
（11）电子天平：量程不小于1500g，感量0.01g。
精品课件
（12）瓶（塑料）：500mL，1只。 （13）研钵：咖12~13cm，1个。 （14）洗耳球：1个。 （15）棕色广口瓶：60mL，1只（装钙红指示剂）。
EDTA滴定法在水泥或石灰剂量测定中的应用研究
２９在对滴定管进行读数的时候 ， ． 由于初始 性， 由于工地灰土基本采取机械拌合 ， 很难做 到 绝对 的均匀性 ， 因此 ， 在取无机结合料 时 ， 多 读数一般都高于试验人员的视角 ， 了读数一 应 终 取几个点 ，充分的混合 ，使代表性土样混合均 般都低于试验人员 的视角 ，试验操作时尽量平 视 。 以 减少 误 差 。 匀， 使土样能充分代表工地的灰剂量 。 ２２配制的氯化铵溶液尽量不要放置太久 ， ． ２１ ． ０做标准 曲线时 ，如工地实 际水 泥剂量 较大 ， 素集料和低剂量水泥的试样可 以不做 ， 而 以免影响试验的精度 。 ２ 做标准曲线时 ， ＿ ３ 去工地用石灰 和集料 ， 直接用较高的剂量做试验 ，但应有两种剂量大 为了使标准曲线 符合实 际，一般都采用烘干法 于实 际剂量 以及两种剂量小于实用剂量 。因为 的多少 ， 查标准曲线 ， 确定工地无机结合料灰剂 测定土的含水量 ， 而在测定工地灰剂量 的时候 ， 路基基层不 同的层次灰剂量相差较 大，标 准曲 量 的多少 。 但是 由于施工工艺的不同 ， 试验操 作 般由于时间限制，施工单位 自测时大部分 时 线应 随工程 的进度而适时进行适 当调整 。 步骤 、 操作规范的影响 ， 试验的结果有 时偏离 工 问采用酒精燃烧 法测定含水量 ， 因此 ， 要总结经 总之，在公路工程无机结合料稳定材料试 地无机结合料的实际状况 ， 因此 ， 如何提高试验 验 。一般酒精燃烧法 和烘干法测定含水量相差 验规程 已经修改 的情况下 ，试验操作人员一定 数据的精确性 ， 是值得研究的一个 领域。 多少 ， 以便修 正。 要按 照规程 的要求认真操作 ，同时注意试验操 ｌ 试验规程的修订 ２ ． ４所有化学 仪器设备在 每次操 作完一定 作的每 一个步骤 ， 尽可能的规 范 ， 使每一次试验 Ｊ Ｇ Ｅ １ ２ｏ ￣ 路工程无 机结合料稳定 要洗干净， Ｔ ５—ｏ ９ 并且晾 干， 以免影响试验数据的精确 操作 的结果尽可能反殃工地水泥或石灰灰剂量 材 料试 验 规 程 》 ￣８ ９ ２ｏ ）对 原 来 的 Ⅲ 性。 （ ｏ—０ ９ 而且试剂瓶贴好标签 ， 同一种试剂瓶不得先 的实际状况 。 以便更有效指导和检查工程质量 。 ０ ７ ９ （ 路工程无 机结 合料稳定材 料试验规 后存放 不同的溶 液。 ５—４公 参考文献 程） Ｔ ８９ ９ ） （ｏ ｏ — ４ 中水 泥或 石灰稳定材料 中水泥 ２ 每一个试样搅拌的时间、 ． ５ 速度和方式力 『１ 超 ． 南翔 ， 建 设 ． 基 路 面 试 验 检 测 技 １张 郑 王 路 或石灰剂量的测定 方法 （ Ｄ Ａ 进行修订刚 。 Ｅ Ｔ） 求相同 ， 以增加试验 的精度 。 术『 ． 京 ： 民 交 通 出版 社 ，０ ４１ ． Ｍ１ 北 人 ２ ０ ，１ １ 在水泥 终凝 之前 的水泥含 量测定 ， ． １ 现 ２ 在用 Ｅ Ｔ ． ６ Ｄ Ａ二钠标 准溶液进 行第 一次 ｆ１ ２ 交通部 交通科 学研究 院． Ｉ Ｅ ２ ０ ． ＪＧ ５ — ０ ９公路 Ｔ １ 场土样的石灰剂量应在路拌后尽快测试 ，否则 滴 定时 ， 应先将滴定管里面的溶液从滴定管下 工程无机结合料稳定材料试验规程ｆ１ Ｓ． 需要用相应龄期 的 Ｅ Ｔ Ｄ Ａ二钠标准溶液 消耗量 部放掉 一点溶液 ，这样做是为 了消除滴定管尾 『１ ３交通部 交通科 学研究 院． Ｊ ０７ ９ ． ３ Ｊ ５ — ４公路工 Ｔ 的标准曲线确定 ，这说 明试验规程充分考虑水 部的空气 。 以保证平行试验之间数据的误差 ， 因 程 无 机 结 合 料 稳 定 材 料试 验 规 程 ｆ１ ｓ． 泥或石灰 灰剂量 的衰减 ，提高试验数据 的精确 为第一 次做试验时滴定管下部有空气 ，第二次 ｆ１ ４张俊 红 ．Ｄ Ａ滴 定 法 测 定 水 泥或 石 灰 剂 量 应 Ｅ Ｔ 性。 做试验时滴定管下部由于第 一次做过而保留溶 注意的几个 问题 『．山西交通科技 ，０ ７ ｌ５ Ｊ 】 ２ ０ ，８ １ ． 准备标 准曲线的过程 中 ，取样时直 液 。 ２在 （ ）３ － ０ ２ ： ９－ ． ４ 接取工地石灰 和土 ，风干后用烘干法测定其含 ２ 在滴定过程中 ， 定速度一定要 匀速 ， ． ７ 滴 水量 ， 不需要过 ２Ｏ或 ２５ ｍ 的筛 ， ． ．ｍ 这说明规程 而 且两次速 度相 同 。若 速 度过快 ，则 消耗 的 充分考虑室 内标准 曲线试验与现场测定灰剂量 Ｅ Ｔ Ｄ Ａ二钠标准溶 液 比实际应 消耗 的 Ｅ Ｔ Ｄ Ａ二 ，一 试验操作 的同步性 ，使两次试验的条件尽可能 钠标准溶液要多 ，则最后 的灰剂量测定结果 要 相同。 比实际 的要大。 １ ． ３取样 时样 品由 ３ ０ 调 到 １０ ｇ ０ｇ ０ ０ 。如果 ２８关于钙红指示剂 ，每次一定要一样 多 ， ． 是细粒土 由 １０ ０ ｇ调到 ３ ０，并且试样搅拌 、 ０ｇ 沉 而且不能超量 ， 因为钙红指示剂放多 了， 在滴定 淀 时间作 了相应改动 ，这充分体现了取样的离 过程 中 ， 液颜色很深 ， 化很难辨别 ， 溶 变 这对滴 散性对试验真实数据的影响 ，为进一步提高数 定溶液 的量影响非常大。稳定 土中掺加 的无论 据 的真实性打下基础。 是水泥还是石灰 ， 主要原理都是其 中所含 ｚ 其 ＋ １ 在测定时 ， ． ４ 钙红指 示剂剂量 的大小 由 与 Ｅ Ｔ Ｄ Ａ二钠形成络合物 ，根据所消耗的 Ｅ — Ｄ 描述性 （ 黄豆大小 ） 改为 确定性 （ 约为 Ｏ ｇ ， ． ）使 Ｔ 的量来 得出 ｃ ” ２ Ａ ａ 的含量 ，从 而得 出水泥 与 试验步骤更具操作性。 石灰的含量 ， 滴定终点可用钙红指示剂判别 ， 终 １ ． ５在滴定试验过程 中 ，代表性 的无 机结 点颜色 由玫瑰 红色变为纯蓝色 。方程式为 ： 合料 ，粗粒 土 增加 到 ３０ ｇ ００ ，细粒 土 增 加 到 ｌｎ ｔ ＋Ｃ ＿ Ｃ ｉ ＋Ｈ 玫 瑰 红 色 ） ｌ ａ ａｎ 一 （ Ｃ ＋ 日２ ａ Ｙ Ｃ ａＹ 一＋ ２ Ｈ ｌ０ｇ Ｏ ０， 在取 土样中分别取粗粒土 ｌ０ ｇ 细粒 土 Ｏ０， ３ ０ ， 制定 标准 曲线 同步 ， ０ ｇ与 以免产生 误差 ， 同 Ｃ ／一 Ｙ 一 Ｃ Ｙ一 ｌ ＋ ａ／ ＋ ． ／ ａ ＋Ｈ ｎ一 屯 色） 蓝 时也是消除取样 的离散性 ，而增加试验数据 的 在终点颜色 的判断 中，临近终点时颜色先 真实性。 由玫瑰 红色变为深紫色 ， 继续滴定变为纯蓝色 。 １ 对 于试验结果 ，两次平行 测定结果不 指示剂 的量多少对颜色 的深浅有很大影响 。指 ． ６ 得大于平 均值的 ５ 体现 了试验 的规范性。 ％， 示剂的量越大 ， 终点蓝色越深 ， 由深紫色变为纯 ２ 作时的注意事项 操 蓝色界 限也越不 明显 ， 滴定终点越难判断。 指示 针对试验规程的修订 ， 在具体 操作时还应 剂加的量相对少些 ，颜色 由浅紫色变为淡蓝色 界限很 明显， 滴定终点越容易判断 。试验 的误 注意如下事项 ： ２１取样除了及时性 ，还要让 取样有代表 差也越 小。所 以指示剂 的量一定要适量。 ． ＥＴ Ｄ Ａ二钠标准溶液滴定法一般适 用于在 工地上快速澳 定水泥和石灰的剂量 ，并 可用检 ４ 查拌合 的均匀性 。用于稳定的土可以是细粒土 也 可以是粗粒土 。工地水泥和石灰稳定土含水 量 的少量变化 （ －％）实际上不影 响测 定结 果 ４２ ， Ｉ ｌ ｌ 它是通 过制定 不同灰剂量消耗 Ｅ Ｔ Ｄ Ａ二钠 标 准溶液制定标准 曲线 ，然后到工地取代 表性试 样测定一定量的试样消耗 Ｅ Ｔ Ｄ Ａ二钠标 准溶 液
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（6）对其他几个盛样器中的试样，用同样的方法进行 试验，并记录各自的EDTA二钠标准溶液的消耗量。 （7）以同一水泥或石灰剂量稳定材料EDTA二钠标准溶 液消耗量(mL)的平均值为纵坐标，以水泥或石灰剂量(%) 力横坐标制图。两者的关系应是一根顺滑的曲线，如图 所示。如素土、水泥或石灰改变，必须重做标准曲线。
THANKS
（8）容量瓿：1 000mL，1个。
（9）搪瓷杯：容量大于1 200mL，10只。
（10）量筒：lOOmL和5mL，各1只；50mL，2只。
（11）电子天平：量程不小于1500g，感量0.01g。
（12）洗瓶（塑料）：500mL，1只。 （13）研钵：Φ12~13cm，1个。 （14）洗耳球：1个。 （15）棕色广口瓶：60mL，1只（装钙红指示剂）。
T 0809-2009 水泥或石灰稳定材料中水泥 或石灰剂量测定方法（EDTA滴定法）
1. 适用范围 （1）本方法适用于在工地快速测定水泥和石灰稳定材 料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的 均匀性。 （2）本办法适用于在水泥终凝之前的水泥含量测定， 现场土样的石灰剂量应在路拌后尽快测试，否则需要用相 应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。 （3）本方法也可以用来测定水泥和石灰综合稳定材料 中结合料的剂量。
2.仪器设备 （1）滴定管（酸式）：50mL，1支。 （2）滴定台：1个。 （3）滴定管夹：1个
（4）2.4大肚移液管：10mL、50mL，10支。
（5）锥形瓶（即三角瓶）：200mL，20个。
（6）烧杯：2 000mL(或1 000mL)，1只；300mL，10 只。 （7）表面皿：φ9cm，10个。
（5）用移液管吸取上层（液面上1~2cm）悬浮液10. OmL放人200mL的三角瓶内；
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液50mL 倒入三角瓶中，此时溶液pH值为12.5—13.0（可用 pH12~14精密试纸检验），
然后加入钙红指示剂（质量约为0.2g），摇匀，溶液 呈玫瑰红色。
（3）准备5种试样，每种两个样品（以水泥稳定材料 为例），如为水泥稳定中、粗粒土，每个样品取1000g左 右（如为细粒土，则可称取300g左右）准备试验。为了减 少中、粗粒土的离散，宜按设计级配单份掺配的方式备料。
5种混合料的水泥剂量应力：水泥剂量为0，最佳水泥 剂量左右、最佳水泥剂量±2%和± 4%，每种剂量取两个 （为湿质量）试样，共10个试样，并分别放在10个大口聚 乙烯桶（如为稳定细粒土，可用搪瓷杯或1000mL具塞三角 瓶；如为粗粒土，可用5L的大口聚乙烯桶）内。土的含水 量应等于工地预期达到的最佳含水量，土中所加的水应与 工地所用的水相同。
（4）钙红指示剂 将0.2g钙试剂羧酸钠 （分子式C21H13N2Na07S，分子量 460.39）与20g预先在105℃烘箱中烘1h的硫酸钾混合。一 起放人研钵中，研成极细粉末，储于棕色广口瓶中，以防 吸潮。
4.准备标准曲线 （1）取样：取工地用石灰和土，风干后用烘干法测其 含水量（如为水泥，可假定含水量为0%）。 过2.0mm或2.5mm筛
（2）混合料组成的计算： 公式：干料质量=湿料质量／（1+含水量） 计算步骤： （1）干混合料质量=湿混合料质量／（1+最佳含水量） （2）干土质量=干混合料质量／（1+石灰或水泥剂量） （3）干石灰或水泥质量=干混合料质量一干土质量 （4）湿土质量=干土质量×（1+土的风干含水量） （5）湿石灰质量=干石灰质量×（1+石灰的风干含水 量） （6）石灰土中应加入的水=湿混合料质量一湿土质量 一湿石灰质量
记录滴定管中EDTA二钠标准溶液的体积V1，然后用 EDTA二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液 的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀； 直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积 V2(以mL计，读至0.ImL)。计算V1-V2，即为EDTA二钠标准 溶液的消耗量。
（3）利用所绘制的标准曲线，根据EDTA二钠标准溶液 消耗量，确定混合料中的水泥或石灰剂量。
6.结果整理 本试验应进行两次平行测定，取算术平均值，精确至 O.1mL。允许重复性误差不得大于均值的5%，否则，重新 进行试验。
7.注意事项 ① 试验前必须检查所用的仪器设备，确保设备功能正常。 ② 溶液配制需准确。 ③ 配制的氯化铵溶液最好当天用完，不要放置过久，以 免影响试验的精度。 ④ 在溶液变为紫色时，放慢滴定速度。 ⑤ 本试验应进行两次平行测定。 ⑥ 允许重复性误差不大于均值的5%，否则，重新进行试 验。
（16）聚乙烯桶：20L(装蒸馏水和氯化铵及EDTA二 钠标准溶液)，3个；5L(装氢氧化钠)，1个；5L(大口桶)， 10个。
（17）秒表：1只。 （18）不锈钢棒（或粗玻璃棒）：10根。 （19）精密试纸：pH12~14。 （20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、 厘米纸
3. 试剂 （1）0.1mol/m3乙二胺四乙酸二钠（EDTA二钠）标准 溶液（简称EDTA二钠标准溶液） 准确称取EDTA二钠（分析纯）37.23g，用40~50℃的 无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定 容至1000mL。
（4）取一个盛有试样的盛样器，在盛样器内加入两倍 试样质量（湿料质量）体积的10%氯化铵溶液。
料为300g，则搅拌3min（每分钟搅110~120次）；料 为1000g，则搅拌5min。如用1000mL具塞三角瓶，则手握 三角瓶（瓶口向上）用力振荡3min（每分钟120次±5次）， 以代替搅拌棒搅拌。放置沉淀10min，然后将上部清液转 移到300mL烧杯内，搅匀，加盖表面皿待测。
ห้องสมุดไป่ตู้
5.试验步骤 （1）选取有代表性的无机结合料稳定材料，对稳定中、 粗粒土取试样约3000g，对稳定细粒土取试样约1000g。
（2）对水泥或石灰稳定细粒土，称300g放在搪瓷杯中， 用搅拌棒将结块搅散，加10%氯化铵溶液600mL;对水泥或 石灰稳定中、粗粒土，可直接称取1000g左右，放入10%氯 化铵溶液2 000mL，然后如前述步骤进行试验。
（2）10%氯化铵(NH4Cl)溶液： 将500g氯化铵（分析纯或化学 纯）放在10L的聚乙烯桶内，加蒸 馏水4500mL，充分振荡，使氯化铵完全溶解。也可以分批 在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液： 用电子天平称18g氢氧化钠(NaOH)（分析纯），放入 洁净干燥的1000mL烧杯中，加1000mL蒸馏水使其全部溶解， 待溶液冷却至室温后，加入2mL三乙醇胺（分析纯），搅 拌均匀后储于塑料桶中。
