四、综合应用题（本大题共2小题，每小题10分，共20分）32．有一家教管理系统，其要求的功能如下：家教老师可以注册本人信息、修改本人资料、浏览家教信息、搜索家教信息；家教学生可以注册本人信息、修改本人资料、浏览家教信息、搜索家教信息；家教管理员可以登录、登记家教信息、发布网站公告、处理家教信息。
请根据需求，画出该系统的用况图。
33．设被测试程序的流程图为题33图，请完成：(l)什么是语句覆盖？什么是路径覆盖？(2)给出实现语句覆盖的测试用例，并标明程序的执行路径。
(3)给出实现路径覆盖的测试用例，并标明程序的执行路径。
五、应用题（本大题共2小题，第40小题13分，第41小题12分，共25分）40．根据下列事务型的数据流图，设计出初始软件结构图。
41．根据下列程序流程图，设计3组的测试用例，使之满足语句覆盖，对每组测试数据给出执行路径、两个判定（1）和（3）的判定结果。
语句覆盖在测试时应该执行到程序中的每一个语句3组测试用例：x=10 ,y=8 执行路径：1 2 5 （1）的判定结果为假，（3）的判定结果不执行X=7 y=4 执行路径：1 3 5 （1）的判定结果为真，（3）的判定结果为真X=7 y=1执行路径：1 34 5 （1）的判定结果为真，（3）的判定结果为假四、综合应用题(本大题共2小题，每小题10分，共20分)37．一个简化的机票销售系统需求描述如下：售票员根据旅客需要的航班，首先查询有无该航班机票。
若有，则负责录入旅客的基本信息，并将指定的机票标志设置为售出；售票部经理可随时查询每一个航班的售票情况，并在当日结算时能计算出日营业额。
请画出该系统的0层DFD图和1层DFD图(注：1层分解为查询和录入、统计和计算两个处理)。
38．设被测试的程序段为：begin s1；if(x=1)and(y>3)then s2；if(x<2)or(y=2)then s3；s4；end可供选择的测试用例为：请分别找出实现语句覆盖、条件覆盖、分支覆盖最少所需的测试用例及其对应的编号。
软件工程综合应用例题
软件工程综合应用例题本文档是软件工程综合应用的一个例题，旨在展示一个完整的项目开发过程。
本例题是一个简单的任务管理应用。
本文档将详细描述项目的需求分析、设计、实现和测试阶段，以及相关附件、法律名词及注释。
1.需求分析阶段1.1 需求概述在这个任务管理应用中，用户可以创建、编辑和删除任务，设置任务的截止日期和优先级，以及将任务分配给不同的用户。
应用还应该提供用户登录和注册功能。
1.2 功能需求1.2.1 用户管理- 注册：用户可以通过提供用户名和密码进行注册。
- 登录：已注册的用户可以使用用户名和密码进行登录。
1.2.2 任务管理- 创建任务：用户可以创建新的任务，并为其设置标题、描述、截止日期和优先级。
- 编辑任务：用户可以编辑已存在的任务的信息。
- 删除任务：用户可以删除任务。
- 分配任务：用户可以将任务分配给其他用户。
1.2.3 任务列表- 显示任务列表：用户可以查看当前所有的任务，包括任务的标题、截止日期和优先级。
2.设计阶段2.1 系统架构设计本应用将采用MVC（Model-View-Controller）架构，以实现逻辑层和数据层的分离。
- 模型（Model）：负责处理数据部分，包括任务的增删改查操作。
- 视图（View）：负责界面的展示和用户交互。
- 控制器（Controller）：负责处理用户输入和调用模型进行相关操作。
2.2 数据库设计应该设计一个数据库来存储用户信息和任务信息。
用户表包括用户名和密码字段，任务表包括任务的标题、描述、截止日期和优先级字段，并包含一个用户ID字段（用于关联任务与用户）。
3.实现阶段3.1 开发环境和技术选择本应用将使用以下技术：- 后端开发语言：Java- 前端开发语言：、CSS、JavaScript- 数据库：MySQL- 开发框架：Spring MVC3.2 开发过程3.2.1 用户管理模块- 注册功能的实现：根据用户输入的用户名和密码，将其存储到数据库中。

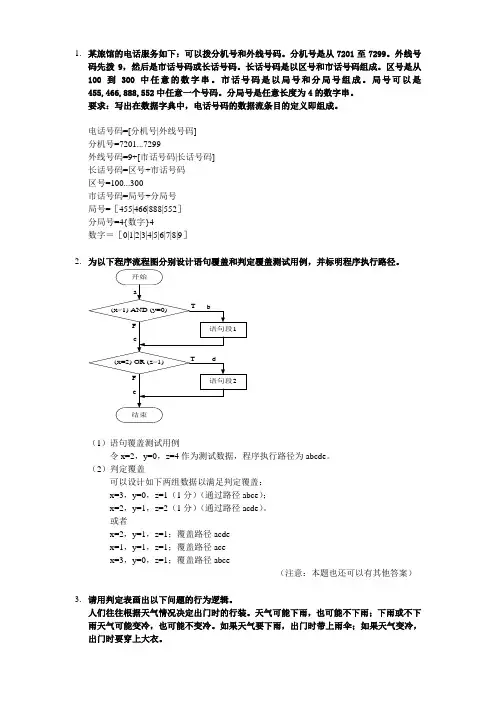

软件工程例题分解
1.某旅馆的电话服务如下：可以拨分机号和外线号码。
分机号是从7201至7299。
外线号码先拨9，然后是市话号码或长话号码。
长话号码是以区号和市话号码组成。
区号是从100到300中任意的数字串。
市话号码是以局号和分局号组成。
局号可以是455,466,888,552中任意一个号码。
分局号是任意长度为4的数字串。
要求：写出在数据字典中，电话号码的数据流条目的定义即组成。
电话号码=[分机号|外线号码]分机号=7201 (7299)外线号码=9+[市话号码|长话号码]长话号码=区号+市话号码区号=100 (300)市话号码=局号+分局号局号=［455|466|888|552］分局号=4{数字}4数字＝［0|1|2|3|4|5|6|7|8|9］2.为以下程序流程图分别设计语句覆盖和判定覆盖测试用例，并标明程序执行路径。
（1）语句覆盖测试用例令x=2，y=0，z=4作为测试数据，程序执行路径为abcde。
（2）判定覆盖可以设计如下两组数据以满足判定覆盖：x=3，y=0，z=1（1分）（通过路径abce）；x=2，y=1，z=2（1分）（通过路径acde）。
或者x=2，y=1，z=1；覆盖路径acdex=1，y=1，z=1；覆盖路径acex=3，y=0，z=1；覆盖路径abce（注意：本题也还可以有其他答案）3.请用判定表画出以下问题的行为逻辑。
人们往往根据天气情况决定出门时的行装。
天气可能下雨，也可能不下雨；下雨或不下雨天气可能变冷，也可能不变冷。
如果天气要下雨，出门时带上雨伞；如果天气变冷，出门时要穿上大衣。
4.对下列子程序进行调试：procedure example(y,z: real; var x: real)beginif (y>1) and (z=0) then x:=x/y;if (y=2) or (x>l) then x:=x+l;end.该子程序接受x, y, z的值，并将计算结果x的值返回给调用程序。
软件工程综合应用例题(题)
软件工程综合应用例题(题)软件工程综合应用例题----------------------------------------------------1·引言本文档描述了一个软件工程综合应用的例题，旨在帮助读者加深对软件工程的理解，并展示软件工程在实际项目中的应用。
2·项目背景在这一章节中，我们将介绍项目的背景信息，包括项目的目标、范围和约束条件，以及项目的所涉及的人员和资源。
3·需求分析需求分析是软件工程中非常关键的一步，它旨在确定系统所需要满足的功能和性能需求。
在这一章节中，我们将详细描述对这个软件应用的需求分析过程，包括需求的收集、分析和优先级排序。
4·设计在这一章节中，我们将展示针对该软件应用的设计过程。
包括系统的整体架构设计、模块划分和接口设计等。
5·实现在这一章节中，我们将描述软件应用的实现过程，包括编码、调试和测试。
我们将介绍所采用的开发工具和技术，以及遇到的挑战和解决方案。
6·验证与验证在这一章节中，我们将描述软件应用的验证和验证过程。
我们将详细介绍测试计划和测试策略，以及测试结果和问题解决过程。
7·项目管理在这一章节中，我们将描述项目管理过程中的各个阶段，包括项目计划、进度管理和风险管理。
我们将介绍项目管理工具和技术，以及项目管理中遇到的挑战和解决方案。
8·文档和培训在这一章节中，我们将介绍软件应用的相关文档和培训材料。
包括用户手册、开发者文档和培训课件等。
9·总结和展望在这一章节中，我们将对整个软件工程综合应用的例题进行总结，并展望未来可能的改进和发展方向。
10·附件本文档涉及的附件包括项目计划、测试报告、用户手册等。
11·法律名词及注释1) 著作权：指作者对其作品享有的法律权利，包括复制权、发行权等。
2) 商标：指用于区别企业、商品或服务来源的标识，如商标名称、商标图案等。
软件工程复习题应用题部分
1.现有程序流程图表示：输入10个数据，输出其中的最小数和最大数。
试根据程序流程图画出N_S图。
参考答案：
2.请使用PAD图和PDL语言描述在数组A（1）～A（10）中找最大数的算法。
参考答案：
PDL语言：
N=1
WHILE N<=10 DO
IF A（N）<=A（N+1） MAX =A（N+1）;
ELSE MAX =A（N） ENDIF;
N=N+1;
ENDWHILE;
PAD图：
解题思路：人工查找时，是从第一个元素开始查找，用当前元素与下一个元素比较，将较大者作为当前元素又与下一元素比较，如此循环，直到数组末尾。
3.根据下面提供的实体及其属性，画出某校教学管理ER图。
4.假设某航空公司规定，乘客可以免费托运重量不超过30公斤的行李。
当行李重量超过30公斤时，对头等舱的国内乘客超重部分收费4元/公斤，对其他舱的国内乘客超重部分每公斤收费6元，对国外乘客超重部分每公斤收费比国内乘客多一倍，对残疾乘客超重部分每公斤收费比正常乘客少一半，用判定表和判定树表示每种条件组合相对应的动作（算法）。
判定表：
判定树：
5.假设一家工厂的采购部每天需要一张订货报表，报表按零件编号排序，表中列出所有需要再次定货的零件。
对于每个需要再次定货的零件应该列出下述数据：零件编号、零件名称、定货数量、目前价格、主要供应者、次要供应者。
零件入库或出库称为事务，通常放置仓库中的CRT终端把事务报告给定货系统。
当某种零件的库存数量少于库存量临界值时就应该再次定货。
试根据上述画出数据流图。

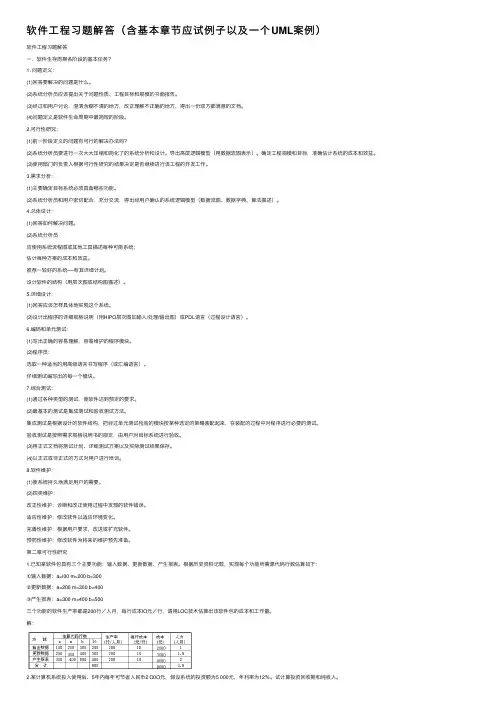

软件工程习题解答（含基本章节应试例子以及一个UML案例）
软件⼯程习题解答（含基本章节应试例⼦以及⼀个UML案例）软件⼯程习题解答⼀、软件⽣存周期各阶段的基本任务？1. 问题定义：(1)回答要解决的问题是什么。
(2)系统分析员应该提出关于问题性质、⼯程⽬标和规模的书⾯报告。
(3)经过和⽤户讨论，澄清含糊不清的地⽅，改正理解不正确的地⽅，得出⼀份双⽅都满意的⽂档。
(4)问题定义是软件⽣命周期中最简短的阶段。
2.可⾏性研究：(1)前⼀阶段定义的问题有可⾏的解决办法吗？(2)系统分析员要进⾏⼀次⼤⼤压缩和简化了的系统分析和设计。
导出⾼层逻辑模型（⽤数据流图表⽰）。
确定⼯程规模和⽬标，准确估计系统的成本和效益。
(3)使⽤部门的负责⼈根据可⾏性研究的结果决定是否继续进⾏该⼯程的开发⼯作。
3.需求分析：(1)主要确定⽬标系统必须具备哪些功能。
(2)系统分析员和⽤户密切配合，充分交流，得出经⽤户确认的系统逻辑模型（数据流图、数据字典、算法描述）。
4.总体设计：(1)回答如何解决问题。
(2)系统分析员应使⽤系统流程图或其他⼯具描述每种可能系统；估计每种⽅案的成本和效益。
推荐⼀较好的系统──有其详细计划。
设计软件的结构（⽤层次图或结构图描述）。
5.详细设计：(1)回答应该怎样具体地实现这个系统。
(2)设计出程序的详细规格说明（⽤HIPO层次图加输⼊/处理/输出图）或PDL语⾔（过程设计语⾔）。
6.编码和单元测试：(1)写出正确的容易理解，容易维护的程序模块。
(2)程序员：选取⼀种适当的⽤⾼级语⾔书写程序（或汇编语⾔）。
仔细测试编写出的每⼀个模块。
7.综合测试：(1)通过各种类型的测试，使软件达到预定的要求。
(2)最基本的测试是集成测试和验收测试⽅法。
集成测试是根据设计的软件结构，把经过单元测试检验的模块按某种选定的策略装配起来，在装配的过程中对程序进⾏必要的测试。
验收测试是按照需求规格说明书的规定，由⽤户对⽬标系统进⾏验收。
(3)⽤正式⽂档将测试计划、详细测试⽅案以及实际测试结果保存。
软件工程综合应用例题(题)
软件工程综合应用例题(题)软件工程综合应用例题1、引言本文档旨在介绍软件工程综合应用的例题，包括需求分析、设计、编码、测试和项目管理等方面的内容。
通过这些例题，读者将能够深入理解软件工程的基本原理和综合应用。
2、需求分析2.1 用户需求在这一章节中，我们将对用户需求进行详细的分析和描述。
这包括用户的功能需求、非功能需求、用户界面和数据流等方面的要求。
2.2 系统需求在这一章节中，我们将从整体角度对系统需求进行分析和描述。
这包括系统的功能需求、性能需求、安全需求等方面的要求。
3、设计3.1 系统架构设计在这一章节中，我们将对系统的整体架构进行设计，包括系统的模块划分、模块之间的接口设计等。
3.2 详细设计在这一章节中，我们将对系统的各个模块进行详细设计，包括模块的功能描述、数据结构设计、算法设计等。
4、编码与测试4.1 编码实现在这一章节中，我们将对系统进行编码实现，包括编程语言的选择、代码规范的定义等。
4.2 单元测试在这一章节中，我们将对系统的各个模块进行单元测试，以确保各个模块的功能正确实现。
4.3 集成测试在这一章节中，我们将对系统的整体功能进行集成测试，以确保各个模块的协同工作正常。
4.4 系统测试在这一章节中，我们将对整个系统进行系统测试，以确保系统达到用户的需求。
5、项目管理5.1 时间计划在这一章节中，我们将制定整个项目的时间计划，包括各个阶段的工作内容、工作时间和工作人员的分配等。
5.2 资源管理在这一章节中，我们将对项目的资源进行管理，包括人力资源、硬件资源、软件资源等的分配和管理。
5.3 风险管理在这一章节中，我们将对项目的风险进行管理，包括风险的识别、评估和应对措施的制定等。
6、附件本文档涉及的附件包括原始需求文档、系统架构图、详细设计文档、测试用例和测试报告等。
7、法律名词及注释7.1 法律名词在本文档中，涉及到的法律名词包括但不限于：合同法、知识产权法、劳动法等。
7.2 注释在本文档中，涉及到的法律名词将在相应的位置进行注释说明，以便读者理解和运用。
软件工程案例分析题(一)2024
软件工程案例分析题（一）引言概述：本文将针对软件工程案例分析题（一）展开讨论。
该案例提供了一个软件开发项目的实际情况，我们将从需求分析、系统设计、编码实现、测试验证和项目管理等五个大点分析该案例，并给出相应的解决方案和建议。
正文：一、需求分析1. 确定项目目标和范围2. 进行用户需求调研，收集需求信息3. 分析和整理需求，提取关键功能和非功能需求4. 与客户沟通，明确需求优先级和交付时间5. 编写需求规格说明书二、系统设计1. 制定系统框架和模块结构2. 设计数据库结构和关系3. 定义系统各个模块的接口规范4. 选择合适的开发技术和工具5. 编写系统概要设计文档和详细设计文档三、编码实现1. 根据设计文档，编写代码2. 遵循编码规范和标准，保证代码的可读性和可维护性3. 进行单元测试，确保代码的正确性和稳定性4. 完善开发文档，包括代码注释和使用说明5. 进行代码审查和漏洞扫描，确保代码的质量和安全性四、测试验证1. 制定测试计划和测试用例2. 进行单元测试、集成测试和系统测试3. 通过功能测试、性能测试和安全测试验证系统的功能和性能4. 检查和修复测试中发现的缺陷和问题5. 进行用户验收测试，确保系统满足用户需求和期望五、项目管理1. 制定项目计划和进度安排2. 分配任务和资源，合理安排人力和物力3. 进行项目跟踪和进度监控，及时调整计划4. 管理团队沟通和协作，解决项目中的问题和冲突5. 进行项目总结和经验总结，为下一个项目提供参考和改进方法总结：在软件工程案例分析题（一）中，我们从需求分析、系统设计、编码实现、测试验证和项目管理等五个大点对该案例进行了分析。
通过合理规划和执行各个阶段的工作，我们可以确保项目的顺利进行，并达到高质量、高效率的软件开发目标。
同时，我们还提出了相应的解决方案和建议，以引导和指导项目团队的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软件工程综合应用例题第一部分 《结构化软件开发方法》1、根据下列描述，画出教材征订系统的第一层数据流图。
学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。
各种资金往来通过学校的会计科办理。
解：2、高考录取统分子系统有如下功能：(1) 计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；(2) 计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线，存入录取线文件。
试根据要求画出该系统的数据流程图，并将其转换为软件结构图。
解：（1）数据流图： （2）软件结构图：① 原始分 ② 标准分 ③ 招生计划 ④ 录取线 3、有下列伪码程序: STARTINPUT (M,N) IF M>=10 THEN X:=10 ELSE X:=l ENDIF IF N>=20 THEN Y:=20 ELSE Y:=2 ENDIFPRINT(X,Y) STOP设计该程序的语句覆盖和路径覆盖测试用例。
解：语句覆盖测试用例为①M=9(或<l0),N=l9(或<20);②M=l0(或>=10),N=20(或>=20)路径覆盖的测试用例为①M=9,N=19;②M=9、N=20;③M=l0,N=l9;④M=10,N=204、画出下列伪码程序的程序流程图、盒图（N-S图）、PAD图。
STARTIF p THENWHILE q DOFEND DOELSEBLOCKgnEND BLOCKEND IFSTOP解：5、根据下面程序流程图，给出测试用例：解：路径覆盖可使用测试用例：⑴【A=1，B=1，X=1】⑵【A=1，B=1，X=2】⑶【A=3，B=0，X=1】⑷【A=2，B=0，X=4】边覆盖，可使用测试用例：⑴【A=3，B=0，X=3】⑵【A=2，B=1，X=1】判定覆盖的测试用例：⑴【（A=3，B=0，X=3）】⑵【（A=2，B=1，X=1）】语句覆盖，可使用测试用例：【 A=2，B=0，X=3 】6、下面是一段求最大值的程序，其中datalist是数据表，n是datalist的长度。
int GetMax(int n, int datalist[ ]){int k=0;for ( int j=1; j<n; j++ )if ( datalist[j] > datalist[k] ) k=j;return k;}画出该程序的程序流程图，并计算其McCabe复杂度。
解：程序流程图如下：McCabe复杂度为3。
7、画出下面PDL伪码程序的程序流程图、N-S图、PAD图和程序流图，并计算其McCabe复杂度。
WHILE P DOIF A>O THEN A1 ELSE A2 ENDIF;IF B>0 THEN B1;IF C>0 THEN C1 ELSE C2 ENDIFELSE B2ENDIF;B3ENDWHILE;解：P A>0T TA1F A2B>0TB1C>0T C1C2F TB2FB38、根据下面伪码程序，设计语句覆盖、路径覆盖、边覆盖、判定覆盖、条件覆盖、点覆盖的测试用例。
PROCEDURE EX （A ，B ：REAL；VAR X ：REAL ）； BEGINIF （A=3）OR （B>1）THEN X ：=A ×B IF （A>2）AND （B=0）THEN X ：=A －3 END解：先画出程序流程图：语句覆盖测试用例：[A=3，B=0]路径覆盖测试用例：[A=3，B=0] [A=3，B=1] [A=4，B=0] [A=2，B=1] 边覆盖测试用例：[A=3，B=0] [A=2，B=1]9、某培训中心要研制一个计算机管理系统。
它的业务是：将学员发来的信件收集分类后，按几种不同的情况处理。
如果是报名的，则将报名数据送给负责报名事务的职员，他们将查阅课程文件，检查该课程是否额满，然后在学生文件、课程文件上登记，并开出报告单交财务部门，财务人员开出发票给学生。
如果是想注销原来已选修的课程，则由注销人员在课程文件、学生文件和帐目文件上做相应的修改，并给学生注销单。
如果是付款的，则由财务人员在帐目文件上登记，也给学生一张收费收据。
要求：（1）对以上问题画出数据流程图。
（2）画出该培训管理的软件结构图的主图。
解：10、求一组数组中的最大数, 数组表示为A[n] ，n ＝1，2……n 的自然数。
（1）请画出程序流程图 （2）请画出该算法的N-S 图 （3）请用PAD 图来表示该算法 解：11、把事务型数据流图映射成软件结构图：12、把变换型数据流图映射成软件结构图：13、某仓库管理系统每天要处理大批单据所组成的事务文件。
单据分为订货单和发货单两种，每张单据由多行组成，订货单包括零件号，零件名，单价，数量等四个数据项，发货单每行包括零件号，零件名，数量等三个数据项，用jackson 结构图表示该事务文件的数据结构。
解：14、一个考务处理系统的要求如下，试画出该系统的数据流图。
（1） 对考生送来的报名表进行检查； （2） 对合格的报名表编好准考证号码后将准考证送给考生，并将汇总后的考生名单送给阅卷站；（3） 对阅卷站送来的成绩表进行检查，并根据考试中心指定的合格标准审定合格者； （4） 填写考生通知单（内容包含考试成绩及合格∕不合格标志），送给考生；（5） 按地区、年龄、文化程度、职业、考试级别等进行成绩分类统计及试题难度分析，产生统计分析表。
解：（1）顶层数据流图（2） 第1层数据流图（3）第2层数据流图加工1子图：加工2子图：15、根据下面给出的规格说明，利用等价类划分的方法，给出足够的测试用例。
"一个程序读入3个整数，它们分别代表一个三角形的3个边长。
该程序判断所输入的整数是否构成一个三角形，以及该三角形是一般的、等腰的或等边的，并将结果打印出来。
"要求：设三角形的3条边分别为A、B、C，并且用例n：输入【A，B，C】覆盖等价类……（列出等价类序号），输出结果为……。
解：（1）列出等价类表用例1：输入【3，4，5】覆盖等价类（1，2，3，4，5，6），输出结果为构成一般三角形。
用例2：三者取一输入【0，1，2】覆盖等价类（2），输出结果为不构成三角形。
输入【1，0，2】覆盖等价类（2），输出结果为不构成三角形。
输入【1，2，0】覆盖等价类（2），输出结果为不构成三角形。
用例3：三者取一输入【1，2，3】覆盖等价类（3），输出结果为不构成三角形。
输入【1，3，2】覆盖等价类（3），输出结果为不构成三角形。
输入【3，1，2】覆盖等价类（3），输出结果为不构成三角形。
用例4：三者取一输入【3，3，4】覆盖等价类（1）（4），输出结果为等腰三角形。
输入【3，4，4】覆盖等价类（1）（4），输出结果为等腰三角形。
输入【3，4，3】覆盖等价类（1）（4），输出结果为等腰三角形。
用例5：输入【3，4，5】覆盖等价类（1）（5），输出结果为不是等腰三角形。
用例6：输入【3，3，3】覆盖等价类（1）（6），输出结果为等边三角形。
用例7：三者取一输入【3，4，4】覆盖等价类（1）（4）（7），输出结果为不是等边三角形。
输入【3，4，3】覆盖等价类（1）（4）（7），输出结果为不是等边三角形。
输入【3，3，4】覆盖等价类（1）（4）（7），输出结果为不是等边三角形。
16、下面是用PDL表示的某种算法过程，请画出与之对应的流图，并计算环形复杂度。
Procedure: sort1: do while records remain2: read record;if record field 1=03: then process record;store in buffer;increment counter;4: else if record field 2=05: then reset counter;6: else process record;store in file;7a: endifendif7b: enddo8 : end解：V（G）=4第二部分 《面向对象软件开发方法》1、某报社采用面向对象技术实现报刊征订的计算机管理系统，该系统基本需求如下： （1）报社发行多种刊物，每种刊物通过订单来征订，订单中有代码，名称，订期，单价，份数等项目，订户通过填写订单来订阅报刊。
（2）报社下属多个发行站，每个站负责收集登陆订单、打印收款凭证等事务。
（3）报社负责分类并统计各个发行站送来的报刊订阅信息。
请就此需求建立对象模型。
解：2、问题描述为：储户用存折取款，首先填写取款单，根据“帐卡”中的信息检验取款单与存折，如有问题，将问题反馈给储户，否则，登录“储户存款数据库”，修改相应数据，并更新“帐卡”，同时发出付款通知，出纳向储户付款。
请确定系统的类，并给出你认为最重要的2-3 个类的描述模板。
解：确定系统的类：储户、存折、取款单、帐卡、储户存款数据库、付款3、现在有一个医院病房监护系统，请根据用户需求建立系统的Use Case 模型。
用户提出 的系统功能要求如下：在医院病房监护系统中，病症监视器安置在每个病房，将病人的病症信号实时传送到中央监视系统进行分析处理。
在中心值班室里，值班护士使用中央监视系统对病员的情况进行监控，根据医生的要求随时打印病人的病情报告，系统会定期自动更新病历。
当病症出现异常时，系统会立即自动报警，通知值班医生及时处理，同时立即打印病人的病情报告，立即更新病历。
解：4、建立以下有关“微机”的对象模型。
一台微机有一个显示器，一个主机，一个键盘，一个鼠标，汉王笔可有可无。
主机包括一个机箱，一个主板，一个电源及储存器等部件。
储存器又分为固定储存器和活动存储器两种，固定存储器为内存和硬盘，活动存储器为软盘和光盘。
解：5、交通工具分为空中、陆上、水上交通工具,空中交通工具分为客机、货机、专用轻型机,陆上交通工具分为火车、汽车；火车汽车又分为客车、货车；水上交通工具分为客轮、货轮、客货混合轮。
建立交通工具的对象模型。
解：6、QQ软件的用户分为游客和登陆会员，登陆会员分为群成员和非群成员，请用类的继承关系描述QQ用户群。
解：7、下面是自动售货机系统的用例图，请写出行为者和用例。
解：行为者：顾客、供货人、收银员，用例：售货、供货、取货款8、学校拟开发一套实验上机安排系统，可以帮助教师的安排上机。
系统的主要功能有以下几个方面：教师可提交课程实验项目，安排实验机房，查询实验安排结果，打印实验安排报表等。
学生可查询实验项目，查询课程实验安排等。
管理员可管理教师、学生、课程等基本信息，同时还能管理新闻公告、查询实验安排等。
