CONTURAG2三坐标测量机操作
三坐标操作使用规程范本
三坐标操作使用规程范本1. 目的和范围本文旨在规范三坐标操作的流程和方法，以确保操作的准确性和效率。
适用于所有使用三坐标仪进行测量和校准的操作人员。
2. 规程2.1 设备准备2.1.1 确保三坐标仪处于正常工作状态，检查其电源和连接线的可用性和稳定性。
2.1.2 检查测量工作平台的平整度，并进行必要的调整和修整。
2.1.3 准备所需的测量工具和夹具，确保其完好无损并符合测量需求。
2.2 操作前的准备2.2.1 仔细阅读产品规格和测量要求，确保清楚了解需测量的尺寸和特征。
2.2.2 根据测量要求，选择适当的测量程序和工装夹具。
2.2.3 确认并调整三坐标仪的测量参数和设置，以适应具体的测量需求。
2.3 测量过程2.3.1 将待测工件放置在测量工作平台上，确保其稳定性和位置正确。
2.3.2 启动三坐标仪，并进行工件的初始定位和初始参考点的设置。
2.3.3 根据测量要求，选择特定的测量程序，并按照程序提示进行操作。
2.3.4 根据测量结果，进行必要的调整和修正，确保测量结果的准确性和可靠性。
2.4 测量结果处理2.4.1 将测量结果记录并保存，包括测量数值、坐标数据和图形图像。
2.4.2 对测量结果进行分析和比较，与标准值进行对比，确定是否符合产品规格要求。
2.4.3 若测量结果不符合要求，及时通知相关人员进行调整和修正，并重新进行测量。
2.4.4 对测量结果的处理和分析结果进行评估和总结，并提出改进建议和措施。
3. 安全注意事项3.1 在操作三坐标仪时，应穿戴适当的防护用具，确保个人安全。
3.2 禁止在操作过程中随意触摸三坐标仪和工作平台，以避免操作失误和危险发生。
3.3 在进行校准或调整时，应按照正确的方法进行，并确保操作的稳定性和准确性。
3.4 在操作过程中，如发现三坐标仪出现故障或异常情况，应立即停止操作，并及时报告相关人员进行处理。
4. 维护和保养4.1 定期对三坐标仪进行清洁和维护，包括清除灰尘和污垢，并检查连接线和电源的稳定性。
三坐标测量仪操作规程
三坐标测量仪操作规程
《三坐标测量仪操作规程》
一、测量前准备
1. 检查三坐标测量仪设备是否完好，包括仪器是否有损坏、接线是否正常等。
2. 清洁测量仪表面及测量工件，确保测量的准确性。
3. 按照测量要求准备好相应的测量夹具和测量工具。
二、开机操作
1. 确认待测工件的坐标系统，将工件放置在测量仪的工作平台上，并夹紧。
2. 打开三坐标测量仪电源开关，等待仪器自检完成。
3. 根据测量要求选择相应的测量模式，并进行初始化设置。
三、测量操作
1. 设置测量参数，包括测量速度、测量精度等。
2. 选择相应的测量工具和探头，进行刀具校正和参考点标定。
3. 将探头放置在待测工件上，并开始进行三坐标测量。
4. 根据测量结果进行数据分析和处理，确定工件是否符合要求。
四、测量结束
1. 关闭三坐标测量仪电源开关，确保仪器安全关闭。
2. 清理测量工件和测量夹具，将测量工具放回原位。
3. 记录测量结果和测量参数，并存档备查。
五、注意事项
1. 在操作过程中，严格按照操作规程执行，确保测量的准确性和可靠性。
2. 在使用过程中，注意保护三坐标测量仪设备，防止设备受损。
3. 完成测量后，及时清理和维护三坐标测量仪设备，保证设备的正常使用。
通过以上操作规程的执行，可以确保三坐标测量仪的安全、准确和高效使用，提高工件的测量质量和生产效率。

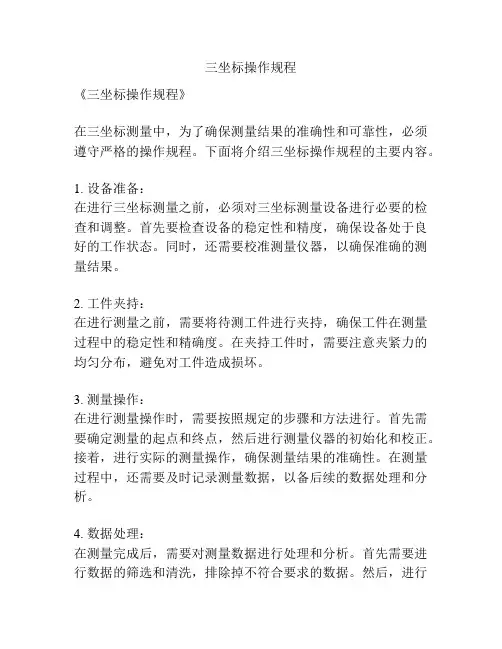

三坐标操作规程
三坐标操作规程
《三坐标操作规程》
在三坐标测量中，为了确保测量结果的准确性和可靠性，必须遵守严格的操作规程。
下面将介绍三坐标操作规程的主要内容。
1. 设备准备：
在进行三坐标测量之前，必须对三坐标测量设备进行必要的检查和调整。
首先要检查设备的稳定性和精度，确保设备处于良好的工作状态。
同时，还需要校准测量仪器，以确保准确的测量结果。
2. 工件夹持：
在进行测量之前，需要将待测工件进行夹持，确保工件在测量过程中的稳定性和精确度。
在夹持工件时，需要注意夹紧力的均匀分布，避免对工件造成损坏。
3. 测量操作：
在进行测量操作时，需要按照规定的步骤和方法进行。
首先需要确定测量的起点和终点，然后进行测量仪器的初始化和校正。
接着，进行实际的测量操作，确保测量结果的准确性。
在测量过程中，还需要及时记录测量数据，以备后续的数据处理和分析。
4. 数据处理：
在测量完成后，需要对测量数据进行处理和分析。
首先需要进行数据的筛选和清洗，排除掉不符合要求的数据。
然后，进行
数据的统计和分析，得出最终的测量结果。
5. 结果评定：
最后，根据测量结果进行评定，确定是否符合要求。
如果测量结果符合要求，则可以进行后续的生产和加工工艺。
如果不符合要求，则需要进一步分析并进行调整，直到达到要求为止。
总之，三坐标操作规程对于三坐标测量工作的准确性和可靠性至关重要，只有严格遵守相关规程，才能确保测量结果的准确性和可靠性。
三坐标测量仪操作规范
三坐标测量仪操作规范一、操作准备1.1在进行测量前，操作人员应熟悉三坐标测量仪的结构、功能和操作方法，并接受相应的培训。
1.2确保三坐标测量仪所在的环境符合测量要求，例如温度、湿度等。
1.3对三坐标测量仪进行日常维护和保养，确保其正常运行。
二、工件夹持及对准2.1根据测量要求，选择适当的夹具，固定工件在测量台上，并确保工件牢固且不会发生形变。
2.2根据测量要求，使用适当的对准工具，将测量仪的坐标系与工件的坐标系对齐。
2.3进行初始对准时，应将测量仪的探测器与工件表面保持一定的距离，以免发生碰撞。
三、软件操作3.1打开三坐标测量仪的软件，并进行登录验证。
3.2根据测量要求，选择相应的测量程序或创建新的测量程序。
3.3在测量程序中输入工件的相关参数，如名称、尺寸、公差等。
3.4进行坐标系的设置和对准，确保测量结果的准确性。
3.5根据测量要求，选择适当的探测器和测量方法，并确认测量精度。
3.6进行实际测量操作，保持探测器与工件表面的接触，按照程序提示进行操作。
四、测量结果处理4.1测量结束后，对测量结果进行复核和处理，确保其准确性和可靠性。
4.2对测量结果进行数据分析和统计，生成相应的测量报告。
4.3检查测量报告的完整性和准确性，如有错误应及时进行更正和补充。
五、操作注意事项5.1在进行测量操作时，应保持测量仪和工件的干净和无尘，以免影响测量准确性。
5.2在操作过程中，应注意探测器与工件表面的接触状态，确保探测器的稳定和准确性。
5.3在进行测量操作时，应避免测量仪和探测器与其他物体的碰撞和摩擦。
5.4在测量结果处理时，应注意数据的正确性和合理性，如有疑问可以进行复核和验证。
5.5在完成测量操作后，及时关闭三坐标测量仪的电源和软件，做好设备的安全保护。
六、安全操作6.1在操作三坐标测量仪时，应穿戴合适的个人防护用品，如手套、护目镜等。
6.2严禁在使用三坐标测量仪时进行私自改装和维修，如有故障应及时通知维修人员。
A蔡司CONTURAG三坐标测量机操作指引
PROD1CNC P P PE ME IE FE PG NPI LSS FIN PL PA IT PMC QA CAL IPQC IQC Sample DCC CU ST1 目的Purpose:指导安全、正确操作蔡司CONTURA G2 三坐标测量机（以下简称三次元）获得准确的测量结果。
2 范围Scope:本工作指引适用于本公司三次元仪器相关操作及使用、维护。
3 定义Definitions:Calypso：三次元所使用的专用软件元素：有规律的图元。
元素具有规则的几何形状, 以不同的方式定义, 可以用测量机测量。
元素包含几何形状的名义值, 可用来评定大小，形状和位置。
元素可以分配给相关的特性Calypso 中有以下两类元素：一类是工件自身的元素，如平面( 平整的表面) 和圆柱( 孔)等一类是自身不存在的构建元素。
但此类元素是必须的，如相交线和圆柱轴等特性：工程制图需求的元素的尺寸，形状或位置的名义值及公差( 例如：孔的直径，孔与平面的垂直度及两个平面之间的距离等)程序：是 Calypso 翻译“零件程序”或“控制数据”的结果。
一个测量程序包含了系统用于执行一个测量的所有信息。
工件坐标系：工件坐标系是基于工件的。
对于 Calypso 和测量机而言，它定位了测量台上工件的位置。
安全平面:一个由六个面组成的安全区域围绕在工件及相关的夹具周围，通过此区域的设定以避免测针碰撞的危险。
探针在这些面组成的区域之外运动以避免碰撞。
4 职责Responsibility:计量室专职测量员负责三次元的日常点检、保养、使用及输出测量数据。
5 工作流程operation flow:5.1 工作环境使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗：温度：18~22℃温度梯度: 1.0℃/h 1.5℃/天 1.0℃/米湿度： 40~60%之间气压：6~8 par (无水、无油、无尘)电压：220V±10%5.2 开机每日开机前用无尘布醮分析纯级无水酒精擦拭大理石平台上空气垫导轨的外露部分5.2.1 顺时针旋转以三次元控制柜正面右上角的黑色旋钮至ON档。
蔡司zeiss三坐标 Contura G2使用方法
Carl Zeiss IMT Emma Fei
Page 5
Why Scanning? More stability! 为什么要扫描? 测量结果更稳定!
单点测量:
Carl Zeiss IMT Emma Fei
测少
结果稳定
量 偏差大
C a
rl Zeiss IMT Emma Fei
Page 19
Ambient conditions 环境条件
C a r l Z e i s s I M T E m m a F e i
F e i
CONTURA G2 CONTURA G2
CONTURA G2
Page 17
Accuracy 精度指标
被动扫描
主动扫描
· MPE_P=1,8(1,9) · MPE_THP= 2,5(3,0) in 68s
RDS
RSM 多功能探针更换架
多功能探针更换架 提高工作效率
C a r l
Z e i s s
I M T
E m m a
F e i
Page 16
Measuring Range 测量范围
Contura G2 700 X= 700mm Y= 700, 1000mm Z= 600mm
Carl Zeiss
IMT Emma Fei
Page 10
Contura G2 RDS – improved attractivity and flexibility
更灵活更具有吸引力
New
Contura G2 RDS · RDS-CAA 作为标准配置 · 提高性能和灵活性
Page 13
三坐标使用方法
三坐标使用方法
嘿，朋友们！今天咱就来唠唠三坐标这玩意儿的使用方法。
三坐标啊，就像是个超级精密的测量大师！
你看啊，要想用三坐标，第一步得先把它安装好，就跟盖房子得先打牢地基一个道理。
把它稳稳地放在合适的地方，这可不能马虎，不然测出来的数据能准吗？
然后呢，就是校准啦！这就好比给它校校准星，让它能指哪打哪。
可别小看这一步，要是没校准好，那后面的测量不就都瞎忙活啦！
接着，就是把要测量的物件放上去啦。
这可得轻拿轻放，就像对待宝贝一样。
要是毛手毛脚的，把物件弄伤了或者放歪了，那测出来的能是正确结果吗？
当一切准备就绪，就可以开始测量啦！这时候三坐标就开始大显身手了。
它会精确地捕捉每一个数据，就像老鹰抓小鸡一样准确。
你想想，那么小的误差它都能给你揪出来，厉害吧！
在测量的过程中，咱可得保持耐心和细心啊。
不能着急忙慌的，得慢慢来。
就好像绣花一样，一针一线都得精细。
要是心浮气躁的，那能测好才怪呢！
还有啊，使用三坐标的时候得注意环境。
不能在太脏太乱的地方，不然那些灰尘啥的跑进仪器里，不就捣乱了嘛！
而且，用完之后可不能拍拍屁股就走人啊。
得给它好好保养，擦擦身子，让它干干净净的，下次用起来才顺手嘛。
说真的，三坐标这东西可真是个好帮手，能帮我们解决好多测量难题呢！只要咱按照正确的方法来使用它，它就能发挥出最大的作用。
你说是不是？咱可不能浪费了这么个好宝贝呀！所以啊，大家都要好好掌握三坐标的使用方法，让它为我们的工作和学习助力！别小瞧了它，它能带来的惊喜可不少呢！你还等什么，赶紧去试试吧！。
三坐标测量的操作流程
三坐标测量的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!三坐标测量操作流程。
1. 仪器准备。
开启三坐标测量机电源，系统自检并初始化。
