继电器驱动电路设计要点
毕业设计(论文)题目：继电器驱动电路设计系：专业班级：学生姓名：指导教师：20XX年X月内蒙古电子信息职业技术学院毕业设计（论文）继电器驱动电路设计继电器驱动电路设计摘要近年来，随着电子信息产业的快速发展，继电器已经渗入到生活的各个领域，它是很难找到哪些领域没有继电器的痕迹。
继电器，广泛应用于家电，通讯，汽车，仪器仪表，机械设备，航空航天自动化和控制领域。
最近的统计数据显示，继电器已经成为不可缺少的开关控制器件。
本设计研究继电器的驱动原理，并据此设计出继电器驱动电路。
关键词：继电器驱动电路目录第1章绪论 (3)1.1项目背景 (3)1.2 红外遥控的发展 (3)1.3 项目背景和建设意义 ............................................... 错误!未定义书签。
第二章几种常用红外遥控器协议 (8)2.1 NEC 协议 (8)2.2 Nokia NRC1协议 ........................................................ 错误!未定义书签。
2.3 Philips RC-5 协议 ....................................................... 错误!未定义书签。
2.4 ITT协议.................................................................... 错误!未定义书签。
2.5 Sharp协议................................................................. 错误!未定义书签。
第三章红外遥控发射电路 (8)3.1 HT6221芯片介绍..................................................... 错误!未定义书签。
3.2 HT6221应用电路..................................................... 错误!未定义书签。
3.3 HT6221键码生成方式................................................ 错误!未定义书签。
3.3.1 HT6221键码的形成.............................................. 错误!未定义书签。
3.3.2 代码格式 ................................................................ 错误!未定义书签。
第1章绪论1.1项目背景近年来，随着电子信息产业的飞速发展，作为基础元件的继电器被广泛应用在家电、通信、汽车、仪器仪表、机器设备、航空航天等自动化控制领域。
最近的统计数据显示，在电子元件产品中，继电器已经成为第一大产品。
单片机控制继电器的电路在生活中随处可见，小的元件但是作用无穷。
在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1.2继电器种类1.2.1 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图1-1所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
图1-1 中间继电器的图形符号1.2.2 电压继电器电压继电器是根据电压信号工作的，根据线圈电压的大小来决定触点动作。
电压继电器的线圈的匝数多而线径细，使用时其线圈与负载并联。
按线圈电压的种类可分为交流电压继电器和直流电压继电器；按动作电压的大小又可分为过电压继电器和欠电压继电器。
对于过电压继电器，当线圈电压为额定值时，衔铁不产生吸合动作。
只有当线圈电压高出额定电压某一值时衔铁才产生吸合动作，所以称为过电压继电器。
交流过电压继电器在电路中起过压保护作用。
而直流电路中一般不会出现波动较大的过电压现象，因此，在产品中没有直流过电压继电器。
对于欠电压继电器，当线圈电压达到或大于线圈额定值时，衔铁吸合动作。
当线圈电压低于线圈额定电压时衔铁立即释放，所以称为欠电压继电器。
欠电压继电器有交流欠电压继电器和直流欠电压继电器之分，在电路中起欠压保护作用。
电压继电器的图形符号如图1-2所示，其文字符号用KV表示。
图中左边线圈符号为过电压线圈符号，右边线圈符号为欠电压线圈符号。
图1-2 电压继电器的图形符号1.2.3 电流继电器电流继电器是根据电流信号工作的，根据线圈电流的大小来决定触点动作。
电流继电器的线圈的匝数少而线径粗，使用时其线圈与负载串联。
按线圈电流的种类可分为交流电流继电器和直流电流继电器；按动作电流的大小又可分为过电流继电器和欠电流继电器。
对于过电流继电器，工作时负载电流流过线圈，一般选取线圈额定电流（整定电流）等于最大负载电流。
当负载电流不超过整定值时，衔铁不产生吸合动作。
当负载电流高出整定电流时衔铁产生吸合动作，所以称为过电流继电器。
过电流继电器在电路中起过流保护作用特别是对于冲击性过流具有很好的保护效果。
对于欠电流继电器，当线圈电流达到或大于动作电流值时，衔铁吸合动作。
当线圈电流低于动作电流值时衔铁立即释放，所以称为欠电流继电器。
正常工作时，由于负载电流大于线圈动作电流，衔铁处于吸合状态。
当电路的负载电流降至线圈释放电流值以下时，衔铁释放。
欠电流继电器在电路中起欠电流保护作用。
在交流电路中需要欠电流保护的情况比较少见，所以产品中没有交流欠电流继电器。
而在某些直流电路中，欠电流会产生严重的不良后果，如运行中的直流他励电机的励磁电流，因此有直流欠电流继电器。
电流继电器的图形符号如图6.30所示，其文字符号用KA表示。
图中左边线圈符号为过电流线圈符号，右边线圈符号为欠电流线圈符号。
图1-3 电流继电器1.2.4 时间继电器时间继电器是一种从得到输入信号（线圈的通电或断电）开始，经过一个预先设定的时延后才输出信号（触点的闭合或断开）的继电器。
根据延时方式的不同，可分为通电延时继电器和断电延时继电器。
通电延时继电器接受输入信号后，延迟一定的时间输出信号才发生变化。
而当输入信号消失后，输出信后瞬时复位。
通电延时继电器的图形符号，其文字符号用KT表示。
断电延时继电器接受输入信号后，瞬时产生输出信号。
而当输入信号消失后，延迟一定的时间输出信号才复位。
断电延时继电器的图形符号如图1-4所示，其文字符号用KT表示。
图1-4 通电延时继电器的图形符号时间继电器按工作原理分为电磁式、电动式、空气阻尼式和电子式等。
电磁式、电动式、空气阻尼式是传统的时间继电器，在早期的机电系统中普遍采用，但其存在着定时精度低、故障率高等问题。
电子式时间继电器是新型的时间继电器，发展非常迅速。
由于电子技术的飞速发展，使得电子式时间继电器的制造成本与传统的时间继电器相当，但其性能大大提高，功能不断扩展，所以是现在和将来时间继电器的主流。
1.2.5 数字式时间继电器与晶体管式时间继电器相比，数字式时间继电器的延时范围可成倍增加，定时精度可提高两个数量级以上，控制功率和体积更小，适用于各种需要精确延时的场合以及各种自动化控制电路中。
这类时间继电器功能特别强，有通电延时、断电延时、定时吸合、循环延时4种延时形式，十几种延时范围供用户选择，以及数字显示，这是晶体管时间继电器所无法比拟的。
1.2.6 固态继电器固体(态)继电器(简称SSR)是采用固体半导体元件组装而成的一种新颖的无触点开关。
固体继电器通常为封装结构，它采用绝缘防水材料浇铸，如塑料封装、环氧树脂灌封等。
由于固体继电器的接通和断开没有机械接触部件，因而具有控制功率小、开关速度快、工作频率高、使用寿命长、很强的耐振动和抗冲击能力、动作可靠性高、抗干扰能力强、对电源电压的适应范围广、耐压水平高、噪声低等一系列优点。
现在，固体继电器已经在许多自动化控制装置中代替了常规电磁式继电器，尤其在动作频繁、防爆、耐潮和耐腐蚀等特殊场合。
固态继电器按切换负载性质分为直流和交流两种，现以使用最为广泛的带有电压过零触发的交流型固态继电器AC-SSR为例进行介绍。
如图1-5所示，当无信号输入时，光电耦合器中的光敏三极管是截止的，电阻R2为晶体管V1提供基极注入电流，使V1管饱和导通，它旁路了经由电阻R4流入可控硅V2的触发电流，故V2截止，这时晶体管V1经桥式整流电路而引入的电流很小。
不足以使双向可控硅V3导通。
图1-5 固态继电器典型应用电路图有信号时，光电耦合器中的光敏三极管就导通，但只有当交流负载电源电压接近零时，电压值较低，经过整流，R2和R3分压点上的电压不足以使晶体管V1导通。
而整流电压却经过R4为可控硅V2提供了触发电流，故V2导通，这种状态相当于短路，电流很大，只要达到双向可控硅的导通值，V3便导通。
一旦V3导通，不管输入信号是否存在．只有当电流过零时才能恢复关断。
第二章继电器驱动方案介绍2.1 三极管驱动继电器方案晶体三极管（以下简称三极管）按材料分有两种：锗管和硅管。
单片机3.3V驱动继电器电路(四种电路设计原理图详解)
单片机3.3V驱动继电器电路（四种电路设计原理图
详解）
单片机3.3V驱动继电器电路（一）
DIO输出3.3V高电平电压，上垃VCC=3.3V输出，经ULN2803A驱动后，2输出低电平，1-VDD与2连接继电器线圈，导通后5与6吸合。
单片机3.3V驱动继电器电路（二）
12V改为5V，实验证明可以驱动5V继电器工作
单片机3.3V驱动继电器电路（三）
电路原理图：
SW1=1（即接3.3V电压）时，U4输出低电平（约为0），远低于MOS管的开启电压，继电器电路断开，电流为零，继电器不动作；SW1=0（即接地）时，U4输出高电平（约为3.3V），高于MOS开启电压，继电器电路闭合，由于MOS的DS极间压降仅约0.3V，故继电器可以达到动作电压，发生动作。
继电器驱动电路原理及注意事项
继电器驱动电路原理及注意事项默认分类2008-09-22 11:04:21 阅读1762 评论0 字号：大中小继电器驱动电路原理及注意事项家用空调器电控板上的12V直流继电器，是采用集成电路2003驱动，当2003输出脚不够用时才会用晶体管驱动，下面分别介绍这两种驱动电路。
1、集成电路2003电路原理图左图1～7是信号输入（IN），10～16是输出信号（OUT），8和9是集成电路电源。
右图是集成块内部原理图。
1.1 工作原理简介根据集成电路驱动器2003的输入输出特性，有人把它简称叫“驱动器”“反向器”“放大器”等，现在常用型号为：TD62003AP。
当2003输入端为高电平时，对应的输出口输出低电平，继电器线圈通电，继电器触点吸合；当2003输入端为低电平时，继电器线圈断电，继电器触点断开；在2003内部已集成起反向续流作用的二极管，因此可直接用它驱动继电器。
1.2检修判断2003好坏的方法非常简单，用万用表直流档分别测量其输入和输出端电压，如果输入端1～7是低电平（0V），输出端10～16必然是高电平（12V）；反之，如果输入端1～7是高电平（5V），输出端10～16必然是低电平（0V）；否则，驱动器已坏。
测试条件：1.待机；2.开机。
测试方法：将万用表调至20V直流档，负表笔接电控板地线（7812稳压块散热片），正表笔分别轻触2003各脚。
2. 晶体管驱动电路当晶体管用来驱动继电器时，必须将晶体管的发射极接地。
具体电路如下：2.1工作原理简介NPN晶体管驱动时：当晶体管T1基极被输入高电平时，晶体管饱和导通，集电极变为低电平，因此继电器线圈通电，触点RL1吸合。
当晶体管T1基极被输入低电平时，晶体管截止，继电器线圈断电，触点RL1断开。
PNP晶体管驱动电路目前没有采用，因此在这里不作介绍。
2.1 电路中各元器件的作用：晶体管T1可视为控制开关，一般选取VCBO≈VCEO≥24V，放大倍数β一般选择在120～240之间。
继电器驱动电路 (2)
继电器驱动电路
继电器驱动电路是一种电子电路，用于通过控制信号来驱动继电器的开关操作。
一个基本的继电器驱动电路通常包含以下几个组成部分：
1. 控制信号输入部分：控制信号可以是来自于微控制器、开关、传感器等。
该信号用于触发继电器的开关动作。
2. 驱动电路：该部分负责将控制信号进行适当的电平转换和放大，以满足继电器的工作电压和电流要求。
3. 继电器：继电器是一个电磁开关，用于在控制信号作用下开关连接或切断电路。
它由线圈和触点组成。
4. 继电器电源：继电器通常需要一定的电源电压才能正常工作。
电源可以是直流电源或交流电源，具体取决于继电器的类型和规格。
基本的继电器驱动电路可以使用普通的NPN晶体管作为驱动元件。
当控制信号为高电平时，晶体管导通，线圈电流通过晶体管和继电器的线圈。
这导致继电器的触点闭合。
当控制信号为低电平时，晶体管不导通，线圈电流截断，继电器的触点打开。
，还可以使用继电器驱动芯片或专用
的继电器驱动模块来简化电路设计并提高可靠性。
这些驱动模块通常具有保护电路，可防止对继电器和控制信号的损坏。
需要注意的是，在设计继电器驱动电路时，应确保继电器的额定电压和电流符合所需应用的要求，并使用适当的保护电路来保护继电器和其他电路免受过电流、过电压等问题的影响。
继电器驱动电路设计要点

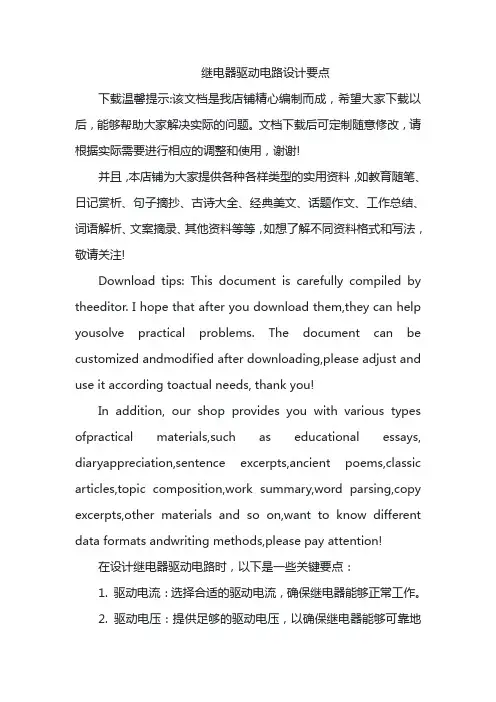

继电器驱动电路设计要点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!在设计继电器驱动电路时，以下是一些关键要点：1. 驱动电流：选择合适的驱动电流，确保继电器能够正常工作。
继电器使用的几点建议
继电器使用的几点建议∙为了确保继电器能正常工作 , 电路设计时给继电器线包的驱动电压应为 : 直流的继电器的额定电压 .继电器的吸合电压是继电器生产厂家为保证继电器在一个电压范围内能吸合的电压区域 ,额定电压才是保证每个继电器都能正常工作的最佳电压 . 如果线包电压要使用于其它条件请与继电器生产厂家联系 .∙驱动继电器线包的三极管 ,MOS 管等 . 应用中应让它们在正常工作时处于截止状态 ( 让继电器断开 ), 或饱和导通状态 ( 让继电器吸合 ).而不要让它们工作在放大状态.∙驱动继电器线包的三极管 ,MOS 管或 IC 等的电流应该大于继电器所需的最大电流.∙为了避免继电器线包在断开时所产生的干扰 . 应该在继电器线包两端加吸收电路 . 最简单的办法是在线圈两端并联一个防反压二极管( 如 :IN4004).∙对时间要求比较严格的电路应该考虑继电器存在吸合时间和释放时间 .此时应与继电器生产厂商沟通.∙如果电路中要求同步 , 则最好选用双刀继电器 , 而不是使用两个继电器并联工作.∙如果继电器的负载电路中含有大电感特别是大电容时 , 则请向继电器生产厂家提出.∙继电器工作环境应该是远离强磁场 , 和强电场的自然工作环境 . 如果工作环境有特殊要求请和继电器生产厂家联系.功率继电器介绍继电器技术和功用继电器发明于 160 年前 . 在最近的 50 年中 , 它经历了显著的变化 .继电器的典型应用包括试验仪表 , 通讯系统 , 计算机接口 , 家用电器 , 空调和供暖 , 汽车电气设备 , 交通控制 , 照明控制 , 建筑管理 , 电力控制 , 商用机器 , 发动机和螺线管控制 , 工具加工机械 , 生产和试验设备 .继电器的基本功能1.把基本电路或者启动电路和负载电路分开.2.单输入 / 多输出能力.3.多刀继电器的不同负载电路的分离.4.交流和直流电路的分离.5.电子和电气电路之间的接口.6.多重转换功能, 比如, 延迟, 信号调节.7.放大功能.机电式继电器触点系统∙电触点继电器触点是物理上分开 , 但可以开关的电导体 , 设计用来完成一个电气连接 , 传递负载电流 , 断开电路并且把电源和负载进行电气隔离 .触点系统性能的好优劣取决于触点的材质 , 触点的布置和触点的机械设计.∙接触电阻接触电阻是电流通过一对闭合的触点时必须要克服的电阻 .尽管理想的触点不会有电阻 , 现实情况是有的 . 这个电阻是由于物理上不同的效果的部分阻抗的总和 : R 接触 =R 集中 +R 层集中电阻是指干净的触点上由于电流通过小的 , 有效的接触面积时被逼收缩而产生的电阻增加 .层电阻是干净表面的接触电阻 , 这是及其小的 , 正常的是几个毫欧 .∙接触电阻的测量接触电阻在继电器的引脚间用电压降的方法测得 . 为了得到真实的测试结果 , 必须要小心使测试中的电压和电流要么符合现实负载条件 , 要么根据继电器触点的最小接点容量选择 .接触电阻会因不同的测试参数而变化 . 变化和平均值随接点电流的增加而减少 .因此 , 在说明接触电阻时要同时说明测试电压和电流 .∙接触电阻随时间的变化接触电阻随着触点表面覆层的形成而增加 . 厚度和生长的速度取决于触点的材料 , 环境的空气和温度 . 当继电器在经过较长的保存后测试时 ,这起很大作用 . 测试步骤必须包括两种清洁效果 :机械清洁 .电气清洁电气负载4.4: 电气负载电气负载可以有不同的分类如下 :负载类型电阻性电压和电源是直接相关变量 , 不管是直流或者交流电源 , 欧姆定律:I 任何时候都适用 .电容性对于交流电源 , 当电容性负载开启时 , 如果电路的电阻低 , 得到的流可能会极其的高 .电感性负载的电感对电流有惯性效应 .当电感负载切断 / 关闭时 , 电感贮存的能量产生一个高的浪涌电压。
单片机光耦继电器驱动电路
单片机光耦继电器驱动电路大部分电路转载于网络用PNP管驱动继电器电路分析与验证 ：元件参数三极管：9012 继电器：DC12V，66.7mA，180Ω。
电路一：不好有不少的设计采用这样的电路来驱动继电器，虽然同样能工作，但实际上这样做是不合理的，经过细致分析后会发现Q1根本就不能完全饱合的。
估且我们不算R1的阻值为多大，假设我们现在使Q1基极电流最大，取R1=0；当控制信号电压为0时，Q1eb极的电压为0.7V,同样ec极电压也为0.7V，而9012的管子在完全饱合的情况下ec极电压应为0.2V。
很显然该管工作在非完全饱合状态；继电器上最大限度也只能获得11.3V的电压。
要想管子完全饱合，基极电流要足够大，那么基极需要电压为-0.7V以下。
电路二：好再来看看该电路当控制端电压为0时，Q1基极电压为（12-0.7=11.3V）,改变R1的大小便可改变基极电流，当基极电流足够大时，三极管饱合。
为了验证以上的分析，我们搭了一个电路，R1取4.7K，此时基极电流为2.4ma，测得Q1ec电压为0.2V,继电器两端电压为11.8V。
注意：R1的取值不能太小，要保证基极电流在安全范围，也不能太大，要保证三极管能完全饱合，这个可以通过电压和电阻算出来。
第一种电路能工作，那是因为继电器有较宽的电压范围，有时它欠电压也能勉强工作，但状况是不稳定的，因此我们在设计时不建议采用这种方式。
正确的电路应该是电路二，正确的连接方式，大小合适的基极电阻才能保证设计的合理和稳定性。
最后注明一下，本次实验采用的12V继电器，因此该电路的控制极不能直接用单片机IO口驱动，否则会关不断。
若选用5V继电器则可以，原理同上一样。
24V继电器的驱动电路说明：VCC是5V。
继电器串联RC电路：这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。
当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。
继电器驱动电路
继电器驱动电路概述继电器是一种将小电流控制大电流的装置，其起到开关电路的作用。
在许多电子设备和系统中，继电器被广泛应用于信号转换、电气隔离、电路保护等方面。
为了适应继电器的工作要求，需要设计合适的继电器驱动电路来驱动继电器的工作。
本文将介绍继电器驱动电路的设计原则和常见的两种驱动电路，以帮助读者更好地理解和应用继电器驱动电路。
设计原则在设计继电器驱动电路时，需要考虑以下几个方面：1.继电器的工作电压和电流：继电器的工作电压和电流是设计电路的重要参数，需要根据继电器的规格选择合适的供电方式和外部元器件。
2.继电器的驱动方式：常见的继电器驱动方式有电压驱动和电流驱动两种。
在设计电路时，需根据实际需求选择合适的驱动方式，并在电路中添加相应的驱动电路。
3.保护电路的设计：由于继电器本身是一种电磁设备，其工作时会产生反向电动势和电流冲击。
因此，在继电器驱动电路中应加入合适的保护电路，以保证电路的稳定性和可靠性。
电压驱动电路电压驱动电路是一种常见的继电器驱动方式，其原理是通过电压信号来驱动继电器的工作。
电压驱动电路通常包括信号发生器、放大器和继电器。
[信号发生器] ---> [放大器] ---> [继电器]在电压驱动电路中，信号发生器产生电压信号，经过放大器放大后，供给继电器。
继电器接收到电压信号后，使其内部的电磁线圈产生磁场，从而吸合开关，实现电路的闭合或断开。
电流驱动电路电流驱动电路是另一种常见的继电器驱动方式，其原理是通过电流信号来驱动继电器的工作。
电流驱动电路通常包括电流源、继电器和限流电阻。
[电流源] ---> [继电器] ---> [限流电阻] ---> [地线]在电流驱动电路中，电流源提供稳定的电流信号，供给继电器。
继电器接收到电流信号后，使其内部的电磁线圈产生磁场，从而吸合开关，实现电路的闭合或断开。
限流电阻用于限制电流的大小，以保证继电器的正常工作。
保护电路设计为了保证继电器驱动电路的稳定性和可靠性，需要在电路中添加合适的保护电路。
继电器驱动电路 (2)
继电器驱动电路1. 引言继电器是一种常用的电子元件，用于在电路中实现信号的开关控制。
然而，继电器通常需要使用较大的电流来驱动，而许多电子设备输出的信号电流较小，无法直接驱动继电器。
因此，需要设计一个继电器驱动电路，将小电流信号放大为足够大的电流，以便驱动继电器。
本文将介绍一种常用的继电器驱动电路，并详细说明其工作原理和电路设计过程。
2. 继电器驱动电路工作原理继电器驱动电路的基本原理是利用一个电流放大器放大输入信号电流，以达到足够大的电流来驱动继电器。
这种电流放大器通常是一个晶体管，根据输入信号的电流大小，控制晶体管的工作状态，进而控制继电器的通断。
继电器驱动电路的工作过程可以分为以下几个步骤：1.当输入信号端的电流为零时，晶体管处于截止状态，继电器不通电。
2.当输入信号端的电流增大到一定阈值时，晶体管开始导通，流过继电器的电流开始增大，继电器开始通电。
3.当输入信号端的电流降低到一定阈值以下时，晶体管开始截止，继电器断电。
1通过控制输入信号的电流大小，可以控制继电器的通断状态。
3. 继电器驱动电路设计3.1. 电流放大器选择在设计继电器驱动电路时，需要选择合适的电流放大器来放大输入信号的电流。
常用的电流放大器包括晶体管、运放等。
在选择电流放大器时，需要考虑以下几个因素：•最大电流放大倍数：选取具有足够大的放大倍数的电流放大器，以确保输入信号的电流可以被放大为足够大的电流来驱动继电器。
•工作电压范围：选择与输入信号电压匹配的电流放大器，以保证输入信号可以有效地驱动电流放大器。
•频率响应：考虑输入信号的频率范围，选择具有足够宽的频率响应范围的电流放大器，以确保输入信号可以被准确放大。
3.2. 继电器选择在设计继电器驱动电路时，还需要选择合适的继电器。
选择继电器时，需要考虑以下几个因素：•最大电流：根据所需驱动的电流大小，选择具有足够大的最大电流承受能力的继电器。
•动作电压：根据所需的驱动电压，选择与之匹配的继电器。
电磁继电器驱动电路的优化设计研究
产业 链 不 断形 成 ， 应用 ， 升 级又 更新 ， 可 以说 我 国 电磁 继 电器 产业 的 发 展前 途一 片 光 明 。新 技 术 产 品频 频产 生 并且 推 广 ， 并 且相 关 产 业 在 实 践 中 拓宽 自身 的领 域 ， 不但 满 足 民用市 场 ， 军 需 力 量 也 得 到 满 足， 军 民两 用 的技 术 不 断 交 融 ， 互 相学 习 ， 互相弥补 ， 呈 现 出一 片 繁 图 １磁 保 持 继 电器原 理 荣 景象 。 另外 ， 当前 我 国继 电器 市场 也存 在 着一 些 问题 ， 只 有避 免 这 些 问题 ， 才 能 使我 国的继 电 器产 业 往更 好 的 方 向发展 。我 国继 电器 上 冲击振 动有 着 快 动作 、 灵 敏性 高 、 触 电灵 活 接受 度 高 的特 征 ， 因 此 有 着 较好 的稳定 性接 触 ， 方便 操 作 。 产 业 主要 存在 四个 问题 ， 具体 如 下 ： （ １ ） 落 后 的科 学技 术 。 我 国的继 电器生 产仿 制 品依 旧居多 ， 没 有 ３ ． ２新 型 三相 步进 电机控 制 电路 分析 新型 的三相 步进 电 机驱 动 控制 电路 主要 由 三部 分组 成 ， 其 中第 自己的创 新 思想 ，产 品专 利 保 护期 已过 的继 电 器产 品疯 狂 盛 行 ， 缺 乏 自己的 内 涵创 新 ， 如果 这 样 继 续下 去 ， 我 国继 电器产 业 是 不 可 能 个 部 分是 由数 字 时钟 脉 冲发 生 电路 组成 ； 第 二 部分 是 由逻 辑驱 动 信号 发 生 与显示 电路组 成 ； 第三 部 分是 由驱 动控 制 电路 组 成 。 具 有 突破 性进 展 的 。 （ ２ ） 继 电器产 品发 展 不平 衡 。 我 国继 电器 产 品多 用 于消 费 ， 并 且 这 种 新型 的 电路设 计 成 本 相对 较 低 ， 十分 节 能 环保 、 具 有 较 强 并且 能 够安 全有 效运 行 ， 如 果投 入 到 社会 发 展 中 ， 是可 以 技 术 和 附 加 值 不高 ， 生产 较 多 的 都是 普 通 的 电 磁继 电器 ， 投 资 类 产 的操 作 性 ， 品少 。 我们 需 要抓 住 现代 世 界继 电器 发展 的机 遇 ， 优 化产 业 结构 ， 注 获得 较 大 经济 效益 与社 会 效益 的 。 重 品牌效 应 ， 提 高产 品 附加 值 。 ４ 结束 语 继 电器 产业 作 为一 种新 兴 技术 产 业 ， 是 能够 将 自身发 展 与经 济 （ ３ ） 出 口产 品 的技术 含 量低 。 我 国继 电器 的出 １ ２ １ 产量 大 ， 但是 产 面 对 国 内和 国 际 两个 大 市 场 ， 我 们 需要 不 断经 品 附加 值 与 技 术含 量 较 低 ， 缺 乏 竞 争力 ， 而 这也 是 当代 我 国 出 Ｖ Ｉ 产 市 场 效应 相 结 合 的 ， 在 新 时期 产 业 结 构 ， 发展 多个 产 业链 ， 提 升产 品附 加 值 ， 创 品一 直 出 现 的怪 圈 。 究其 原 因 ， 在 于 科学 技术 跟 不上 时 代进 步 潮流 ， 受考验 ， 走 上 一条 具有 中国特 色 的科技 发 展道 路 。 因此 需 要 与 国外优 秀企 业 进 行 大力 合 作 ， 提 高 科技 含 量 ， 加 速提 升 建 自主品 牌 ， 参考 文献 竞 争力 。 在 全球 化 的潮流 中 ， 只有 改 变 出 口产 品的 整体 结构 ， 才 能进 步增 强 产 品竞争 力 。 『 １ ］ 文渊 ． 扬 长避 短 的世界 继 电器 市场 世 界 电子 元 器件 ， １ ９ ９ ９ （ ２ ） ． （ ４ ） 企业 发 展 缺乏 定位 。 笔 者认 为 ， 继 电器 企业 的定 位 一定 要 准 『 ２ １ 孙 哜． 机 电继 电 器的产 销趋 势ｌ Ｊ １ ． 世界 电子元 器件 ， １ ９ ９ ７ （ １ ） ． ３ １ 金峻． 加 快 产 业结 构调 整 ， 创 造 我 国继 电 器发展 的新 高度 一 ２ ０ ０ ９年 确， 需要 根 据企 业 自身 的情 况 ， 发 展 自己 的长 处 ， 明确 自己 的竞 争 力 『 我 国继 电器产 业 经济运 行 情 况及展 望 机 电元件 ， ２ ０ １ ０ （ ４ ） ． 在哪里， 提 高 核心 竞 争力 ， 才 能获 得更 高 的经 济 效益 。 『 ４ ］ 金福群． ２ ０ ０ ２年 我 国继 电器 产 业 经 济 运行 情 况及 展 望 『 Ｊ Ｊ ． 机 电元 ２ 电磁继 电器驱动电路优化设计研究的必要性 继 电器作 为 一种 重 要 的 自动化 机 械控 制 元件 ， 涉及 到 多种 技 术 件 ， ２ ０ ０ ３ （ ３ ） ．
信号继电器电路设计
信号继电器电路设计
1. 信号类型，首先需要确定要处理的信号类型，例如是模拟信
号还是数字信号，以及信号的幅度范围、频率范围等参数。
2. 继电器选择，根据信号类型和控制要求选择合适的继电器。
继电器的触发电压、触发电流、负载容量等参数需要满足设计要求。
3. 电源设计，确定继电器电路所需的电源电压和电流，并设计
稳压电路和滤波电路，以确保电路稳定可靠地工作。
4. 信号输入输出电路设计，针对不同的信号类型，设计合适的
输入输出电路，包括信号放大、滤波、隔离等功能。
5. 继电器驱动电路设计，设计继电器的驱动电路，确保在输入
信号触发时能够可靠地控制继电器的开关动作。
6. 保护电路设计，考虑到电路可能遇到的过压、过流、过载等
情况，设计相应的保护电路，保护继电器和其他元件不受损坏。
7. 稳定性和可靠性，在整个设计过程中，需要考虑电路的稳定
性和可靠性，尽量减小干扰和噪声，提高抗干扰能力和工作稳定性。
总的来说，信号继电器电路设计涉及到多个方面的知识，需要
综合考虑信号特性、继电器选型、电源设计、信号处理、驱动电路
和保护电路等因素，以确保设计的电路能够稳定可靠地工作。
希望
以上内容能够帮助到你。
