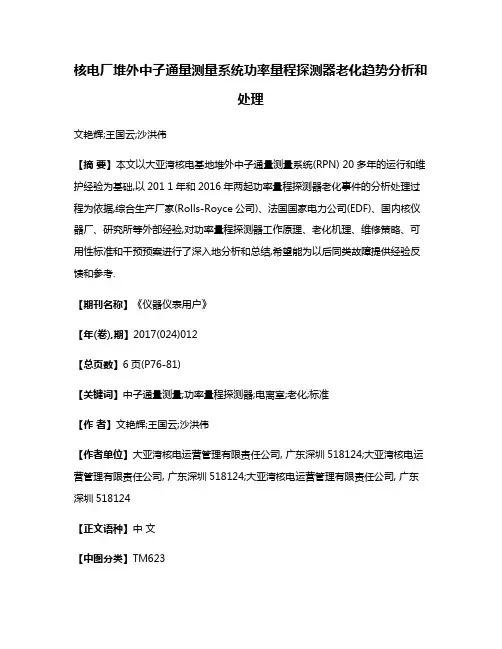

核电厂堆外中子通量测量系统功率量程探测器老化趋势分析和处理
核电厂堆外中子通量测量系统功率量程探测器老化趋势分析和处理文艳辉;王国云;沙洪伟【摘要】本文以大亚湾核电基地堆外中子通量测量系统(RPN) 20多年的运行和维护经验为基础,以201 1年和2016年两起功率量程探测器老化事件的分析处理过程为依据,综合生产厂家(Rolls-Royce公司)、法国国家电力公司(EDF)、国内核仪器厂、研究所等外部经验,对功率量程探测器工作原理、老化机理、维修策略、可用性标准和干预预案进行了深入地分析和总结,希望能为以后同类故障提供经验反馈和参考.【期刊名称】《仪器仪表用户》【年(卷),期】2017(024)012【总页数】6页(P76-81)【关键词】中子通量测量;功率量程探测器;电离室;老化;标准【作者】文艳辉;王国云;沙洪伟【作者单位】大亚湾核电运营管理有限责任公司, 广东深圳518124;大亚湾核电运营管理有限责任公司, 广东深圳518124;大亚湾核电运营管理有限责任公司, 广东深圳518124【正文语种】中文【中图分类】TM623堆外中子通量测量系统（以下简称RPN系统）是核电厂监视和控制核功率的重要系统之一，在功率运行期间，使用功率量程通道，通过测量堆芯泄漏出来的中子数，来监测核功率。
在反应堆功率超过设定的保护阈值时，给出报警和保护动作，保护堆芯安全。
因此，其能否正常工作直接关系着核电厂的核安全。
参考EDF和大亚湾核电站的运行经验，由于RPN系统探测器异常导致的自动或强迫停堆检修事件屡有发生，因此如何确保该系统探测器的正常运行至关重要。
一方面，如果在预防性维修中能提前发现探测器存在的潜在异常，就可以将安全隐患消除在萌芽状态，确保核安全；另一方面，在机组功率运行期间探测器由于老化或制造缺陷等原因也可能发生随机故障，如果在保证核安全的前提下，通过制定相关的预案和干预标准，继续维持反应堆运行避免强迫停堆检修，那么就可以保证核电厂的经济效益。
辐射探测器主要包括：电离室、正比计数管、闪烁体和半导体传感器。

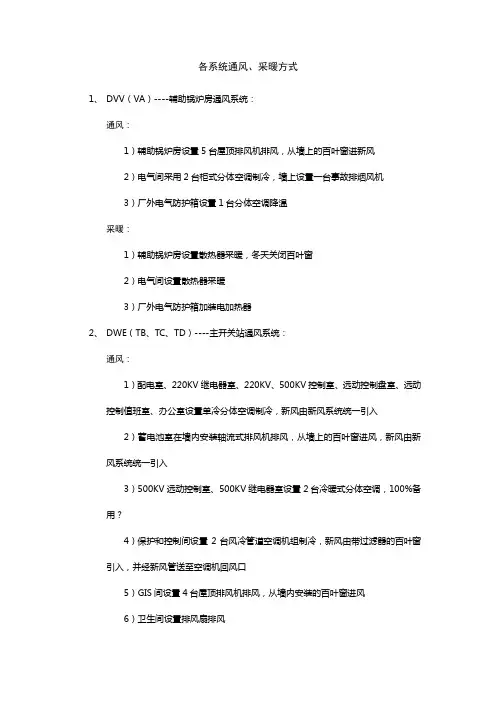

系统通风方式详述
各系统通风、采暖方式1、DVV（VA）----辅助锅炉房通风系统：通风：1）辅助锅炉房设置5台屋顶排风机排风，从墙上的百叶窗进新风2）电气间采用2台柜式分体空调制冷，墙上设置一台事故排烟风机3）厂外电气防护箱设置1台分体空调降温采暖：1）辅助锅炉房设置散热器采暖，冬天关闭百叶窗2）电气间设置散热器采暖3）厂外电气防护箱加装电加热器2、DWE（TB、TC、TD）----主开关站通风系统：通风：1）配电室、220KV继电器室、220KV、500KV控制室、远动控制盘室、远动控制值班室、办公室设置单冷分体空调制冷，新风由新风系统统一引入2）蓄电池室在墙内安装轴流式排风机排风，从墙上的百叶窗进风，新风由新风系统统一引入3）500KV远动控制室、500KV继电器室设置2台冷暖式分体空调，100%备用？4）保护和控制间设置2台风冷管道空调机组制冷，新风由带过滤器的百叶窗引入，并经新风管送至空调机回风口5）GIS间设置4台屋顶排风机排风，从墙内安装的百叶窗进风6）卫生间设置排风扇排风采暖：新风统一在入口管段设置电加热器（热交换器）加热到5℃再引入各房间1）配电室、220KV继电器室、220KV、500KV控制室、远动控制盘室、远动控制值班室、办公室设置散热器采暖，新风由新风系统统一引入2）蓄电池室设置电加热器采暖，新风由新风系统统一引入3）500KV远动控制室、500KV继电器室设置散热器采暖，电加热器备用4）保护和控制间设置散热器采暖5）GIS间设置散热器采暖，冬季有通风要求（排除有毒气体）6）卫生间设置散热器采暖3、DWF（AF）----非放射性机电仪仓库通风系统：通风：1）恒湿库设置4台恒湿机恒湿，2台轴流风机排风，1台加湿器？2）二氧化碳储存间墙内安装轴流风机排风3）办公室、长度校验室、力矩校验室、恒湿室、休息室、通信间设置分体空调，恒湿室还就地安装湿度控制装置4）仓库、机加工车间、专用工具库、检修场地、常用工具库、钳工工作区、贮存间、电气维修间设置屋顶排风机排风5）1—8轴线房间采用空调机组通风6）空调设备间没有设置通风系统采暖：1）恒湿库设置4台带电加热恒湿机恒湿和采暖2）二氧化碳储存间设置散热器采暖3）办公室、长度校验室、力矩校验室、恒湿室、休息室、通信间设置散热器采暖，恒湿室就地安装恒湿器4）仓库、机加工车间、专用工具库、检修场地、常用工具库、钳工工作区、贮存间、电气维修间设置散热器采暖5）1—8轴线房间采用空调机组通风采暖6）空调设备间设置散热器采暖4、DWQ（EL）----洗衣房通风系统：通风：1）办公室、值班休息室、更衣室、蓄电池前室、电机间、接收间设置分体空调制冷2）卫生间设置换气扇排风3）蓄电池室、检修间、电瓶车库及充电间、洗衣房（男、女卫生间、女更衣室）、男更衣室、女淋浴间、男淋浴间、洗衣烘干间分别设置1台屋顶风机排风，其中洗衣烘干间还在设备处设置一套带轴流风机的排风系统4）配电间设置管道轴流风机排风5）车库、储藏室、走廊没有设置通风系统采暖：1）蓄电池室采用电加热器采暖2）办公室、值班休息室、更衣室、蓄电池前室、电机间、接收间、卫生间、检修间、电瓶车库及充电间、洗衣房（男、女卫生间、女更衣室）、男更衣室、女淋浴间、男淋浴间、洗衣烘干间、配电间、车库、储藏室、走廊设置散热器采暖5、DV*（MO）----润滑油输送装置厂房通风系统：通风：1）设置屋顶排风机通风采暖：1）设置散热器采暖6、DWV（FC）----油料库通风系统：通风：1）设置屋顶排风机排风采暖：1）设置散热器采暖7、DWW（XC）----土建实验室通风系统：通风：1）办公室、值班室、备品配件室、砂石实验室、混凝土表层实验室、化学实验室、混凝土成型实验室、力学实验室、水泥实验室采用分体空调制冷2）混凝土养护室采用柜式恒温恒湿空调机采暖：1）办公室、值班室、备品配件室、砂石实验室、混凝土表层实验室、化学实验室、混凝土成型实验室、力学实验室、水泥实验室采用散热器采暖2）混凝土养护室采用带电加热器的恒温恒湿空调机8、DWZ（ZB）----制氢站通风系统：通风：1）电气间设置单冷分体空调制冷2）贮存区没有设置通风系统3）制氢间和压缩机间采用自然通风采暖：1）电气间设置散热器采暖2）贮存区设置散热器采暖3）制氢间、压缩机间设置散热器采暖9、EVC（RX）----反应堆堆坑通风系统：----RX由张工负责※10、DVD（DX）----柴油发电机厂房通风系统：参考《AP1000设计成熟度及对中广核工程适应性研究报告 A版》P77-79通风：1）发电机房间设置一套空气处理机组通风，2台屋顶排风机备用2）电气设备间设置一套空气处理机组通风3）燃料油储存箱室设置1台离心风机排风4）柴油机油输送设施室设置1台屋顶风机排风采暖：1）发电机房间利用带电加热的空气处理机组和单独的电加热器（发电机不运行时）采暖2）电气设备间利用带电加热的空气处理机组（连续运行）采暖3）燃料油储存箱室设置电加热器采暖4）柴油机油输送设施室设置电加热器采暖11、DVW（NX、WX）----安全壳环廊房间通风系统：----NX由张工负责※----WX由吴工负责※12、DWM（EM）----应急中心通风系统：通风：1）电器间设置一台单冷分体空调制冷2）电器值班室、工地保卫组、γ谱仪测量室、热释光测量室、空调机房、应急维修组、技术支持组、公众信息与公司支援组、休息间、男卫生间、女卫生间、厨房食品存放间、后勤支援组、辐射监测与评价组通过K-1系统（空调机组）送风制冷，其中γ谱仪测量室带1台分体恒温恒湿空调？3）通讯间、应急指挥部及卫生间外的走廊通过K-3系统（空调机组）送风4）柴油发电机间、存放间、更衣间、淋浴间、测量（去污）间、开水间、走廊没有设置通风系统采暖：1）电器间设置一台电加热器采暖2）电器值班室、工地保卫组、γ谱仪测量室、热释光测量室、空调机房、应急维修组、技术支持组、公众信息与公司支援组、休息间、男卫生间、女卫生间、厨房食品存放间、后勤支援组、辐射监测与评价组通过K-1系统（空调机组带电加热器）送风采暖，其中γ谱仪测量室_________？3）通讯间、应急指挥部及卫生间外的走廊通过K-3系统（空调机组带电加热器）送风采暖4）柴油发电机间、存放间、更衣间、淋浴间、测量（去污）间、开水间、走廊设置电加热器采暖13、DVT（YA）----除盐水车间通风系统：通风：1）地下室水泵房设置1台屋顶送风机、1台屋顶排风机进行机械通风2）酸碱贮存库2台送风机、2台排风机进行机械通风3）实验室、控制室各设置1台分体空调制冷，新风由同1台屋顶风机引入，其中，实验室在墙内设置1台轴流排风机换气4）电气室设置2台柜式空调制冷，新风引至回风口附近5）蓄电池室设置1台屋顶防爆风机，从墙上进风口进风6）卫生间设置轴流排风机排风7）会议室设置2台分体空调制冷，另装1台排气扇排气8）更衣室设1台排气扇换气9）药品储存室设置轴流风机换气10）主厂房设置2台屋顶排风机排风，进风通过墙上进风口采暖：1）地下室水泵房、酸碱贮存库不设置采暖装置2）实验室、控制室、电气室、卫生间、会议室、更衣室、药品储存室、主厂房各设置散热器采暖3）蓄电池室设置电加热器采暖14、ETY（LX、WX）----安全壳内大气监测系统：----LX、WX由吴工负责※。
核电厂安全壳内大气监测系统的运行方式
核电厂安全壳内大气监测系统的运行方式核电厂设置了安全壳内大气监测系统（简称ETY系统），在正常运行时，该系统净化安全壳大气，以限制因裂变惰性气体和氚的存在引起的放射性强度提高，放射性碘由安全壳内部净化系统处理；保持安全壳与外部之间的潜在过压最大不超过0.006MPa。
本文对核电厂安全壳内大气监测系统的运行方式做了研究。
标签：核电厂；安全壳监测；系统运行1概述若发生LOCA事故，ETY系统可实现如下功能：为确定氢浓度进行安全壳大气取样和测量；对安全壳内大气中的氢浓度进行连续监测；为防止局部氢浓度高，混合安全壳空气；为保持安全氢浓度最大不超过 4.1%，借助氢复合器进行氢复合。
此外，ETY系统的其它作用：首次启堆前和以后定期对安全壳作密封性试验；连续测量安全壳大气中气溶胶、碘和惰性气体的放射性水平；连续监测安全壳在反应堆正常运行时的压力和温度。
2运行方式2.1正常运行期间安全壳排气当安全壳内压力上升，安全壳与大气压压差大于3.5Kpa时，为避免安全壳内压过大，需要进行气体排放，排放路径为：安全壳内→ETY00I/002ZV→碘过滤器→燃料厂房通风系统（DVK）→核辅助厂房通风系统（DVN）烟囱→大气。
排放操作由运行人员根据规程在线并启动风机实现。
技术规范中，在RP（功率运行）模式下对于反应堆厂房的压力有如下要求：绝对压力在0.106Mpa～0.11Mpa之间需要记录EPP1，属于第二组IO。
要求3天内将厂房绝对压力降到可接受范围内。
绝对压力大于0.11Mpa，期间需要记录EPP2，属于第一组IO。
8小时内向MCS模式后撤。
绝对压力等于0.12Mpa时就会触发ETY隔离。
2.2人员进入反应堆廠房前的小风量清洗由于工作的需要，人员需进入反应堆厂房时，为使厂房内的压力、放射性强度、空气含氧量满足人员进入需求，需要启动该子系统，系统运行路径为：DVK送风→安全壳内→ETY001/002ZV→碘过滤器→燃料厂房通风系统（DVK）→核辅助厂房通风系统（DVN）烟囱→大气。
核电站英文名称缩写手册
核电站英文名称缩写手册Quality and nuclear safety related system(完全与质量和核安全相关系统)Partially quality and nuclear safety related system(部分与质量和核安全相关系统) Quality related system(与质量相关系统)Non quality related system（与质量无关系统）A Feedwater Supply(供水系统)ABP Low Pressure Feedwater Heater(低压给水加热器系统)ACO Feedwater Heaters Drain Recovery（给水加热器疏水回收系统）ADG Feedwater Deaerating Tank and Gas Stripper(给水除氧器系统)ADS LV AC Network 380V(ET Buiding)/低压交流电源380V系统（ET厂房）AET Feedwanter Pump Turbine Gland(主给水泵汽机轴封系统)AGM Moter Driven Feedwater Pump Lubrication(电动主给水泵润滑系统)AGR Feedwater Pump Turbine Lubrication and Control Fluid(主给水泵汽机润滑油及调节油系统)AHP High Pressure Feedwataer Heater(高压给水加热器系统)APA Moter-Driven Feedwater Pump(电动主给水泵系统)2APD Start-up Feedwater System(启动给水系统)APG Steam Generator Blowdown(蒸汽发生器排污系统)APP Turbine－Driven Feedwater Pump（汽动主给水泵系统）APU Feedwater Pump Turbine Drain(主给水泵汽机疏水系统)ARE Feedwater Flow Control(给水流量控制系统)ASG Auiliary Feedwater (辅助给水系统)ATE Condensate Polishing Plant(凝结水净化处理系统)C Condenser(Condensation－Vacuum－Circulating Water)/凝汽器（冷凝－真空－循环水）CAR Turbine Exhaust Water Spraying(汽机排汽口喷淋系统)CET Turbine Gland(汽机轴封系统)CEX Condensate Extraction(凝结水抽取系统)CFI Circulating Water Filtraation(循环水过滤系统)CGR Circulating Water Pump Lubrication(循环水泵润滑系统)CPA Cathodic Protection（阴极保护系统）CRF Circulating Water（循环水系统）3CTE Circulating Water Treatment(循环水处理系统)CVI Condenser Vacuum(凝汽器真空系统)D Ventilation－Handling Equipment－Communications－lighting(通风－吊装设备－通讯－照明)DAA BOP Elevator System(BOP电梯系统)DAI Nuclear Island Building Elevators(核岛厂房电梯)DAM Turbine Hall Elevators（汽机厂房电梯）DEG Nuclear Island Chilled Water (核岛冷冻水系统)DEL Electrical Building Chilled Water（电气厂房冷冻水系统）DMA BOP Handling Equipment（AC Building）/BOP吊装设备（AC厂房）DME Main Swithchyard Handling Equipment（主开关站吊装设备）DMH Miscellaneous Hoists and Lifting Equipment in BOP Buildings and Area(BOP厂房和BOP区域内的各种吊装设备DMK Fuel Building Handling Equipment（核燃料厂房吊装设备）DMM Turbine Hall Mechanical Handling Equipment（汽机厂房机械吊装设备）DMN Nuclear Auxiliary Building Handling Equipment（核辅助厂房吊装设备）4DMP Circulating Water Pumping Station Handling Equipment （循环水泵站吊设备）DMR Reactor Building Handling Equipment（反应堆厂房吊装设备）DMW Handling Equipment for Reactor Building Gantry and Peripheral Rooms(反应堆厂房外部龙门架及其外围厂房吊装设备)DNB BOP Building&Area Normal Lighting（BOP厂房和区域内正常照明系统）DNK Fuel Buildings Normal Lighting(核燃料厂房正常照明系统)DNL Electrical Building Nomal Lighting（电气厂房正常照明系统）DNM Turbine Hall Normal Lighting（汽机厂房正常照明系统）DNN Nuclear Auxiliray Building Normal Lighting（核辅助厂房正常照明系统）DNP Circulating Water Pumping Station Normal Lighting（循环水泵房正常照明系统）DNQ Waste Auxiliary Building Normal Lighting(核废料辅助厂房正常照明系统)DNR Reactor Building Normal Lighting（反应堆厂房正常照明系统）DSB BOP Building&Area Emergency Lighting（BOP厂房和区域内应急照明系统）DSI Site Security System（厂区保安系统）DSK Fuel Buildings Emergency Lighting(核燃料厂房应急照明系统)5DSL Electrical Building Emergency Lighting （电气厂房应急照明系统）DSM Turbine Hall Emergency Lighting（汽机厂房应急照明系统）DSN Nuclear Auxiliray Building Emergency Lighting（核辅助厂房应急照明系统）DSP Circulating Water Pumping Station Emergency Lighting（循环水泵房应急照明系统）DSQ Waste Auxiliary Building Emergency Lighting(核废料辅助厂房应急照明系统) DSR Reactor Building Emergency Lighting（反应堆厂房应急照明系统）DTL Closed－Circuit Television（闭路电视系统）DTV Site Communication（厂区通讯系统）DVC Control Room Air Conditioning（主控制室空调系统）DVE Cable Floor Ventilation （电缆层通风系统）DVF Electrical Building Smoke Exhaust（电气厂房排烟系统）DVG Auxiliary Feedwater Pump Room Ventilation（辅助给水泵房通风系统）DVH Charging Pump Room Emergency Ventilation（上充泵房应急通风系统）DVI Component Cooling Room Ventilation(设备冷却水房间通风系统)DVK Fuel Building Ventilation（核燃料厂房通风系统）6DVL Electrical Building Main Ventilation（电气厂房主通风系统）DVM Turbine Hall Vetilation（汽机厂房通风系统）DVN Nuclear Auxiliry Building Ventilation（核辅助厂房通风系统）DVP Circulating Water Pumping Station Ventilation （循环水泵通风系统）DVQ Waste Auxiliary Building Ventilation （废物辅助厂房通风系统）DVS Safety Injection and Containment Spray Pump Motor Room Ventilation(安全注入和安全喷林泵电机通风系统)DVT Demineralization Plant VentilationDVV Auxiliary Boiler and Compressor Building Ventilation（辅助锅炉和空压机厂房通风系统）DVW Peripheral Rooms Ventilation （安全壳环廊房间通风系统）DVX Lubricating Oil Transfer Plant Building Ventilation（润滑油输送装置厂房通风系统）DWA Hot Workshop and Warehouse Ventilation（热机修车间和仓库通风系统）DWB RestaurantVentilation （SA餐厅通风系统）DWC Trainning Center Ventilation （EA Building）/培训中心通风系统DWD Security Building Ventilation（保安楼通风系统）7DWE Main Swithchyard Ventilation（主开关站通风系统）DWM EC Building Ventilation System（EC厂房暖通空调系统）DWL Hot Laundry Ventilation（热洗衣房通风系统）DWM Emergency Center Ventilation System（应急中心通风系统/EM楼）DWN Site Laboratory Ventilation（厂区实验室通风系统/AL实验室）DWQ Garge & Laundry Ventilation（车库和洗衣房通风系统（AG/EL）厂房）DWS Essential ServiceWater Pumping Station Ventilation（重要厂用水泵站通风系统/PX泵站）DWT Archive & Documentation Center Ventilation(AD Building )/文档中心通风系统（AD楼）DWU Fire Fighting Training CenterVentilation（消防培训中心通风系统/EB楼）DWV Oil Storage Area Ventilation （FC Building）/油料仓库通风系统（FC厂房）DWX Compressors Building Ventilation System（ZC Building）/空压机房通风系统（ZC 厂房）DWY Electrochlorination Plant Ventilation（制氯站通风系统）DWZ Hydrogen Production Plant Ventilation（制氢站通风系统）8E ContainmentEAS Containment Spray（安全壳喷淋系统）EAU Containment Instrumentation（安全壳仪表系统）EBA Containment Sweeping Ventilation（安全壳换气通风系统）EPP Containment Leakage Monitoring（安全壳泄漏监测系统）ETY Containment Atmosphere Monitoring（安全壳大气监测系统）EVC Reactor Pit Ventilation（反应堆堆坑通风系统）EVF Containment Cleanup（安全壳内空气净化系统）EVR Containment Continuous Ventilation（安全壳连续通风系统）G Turbine Generator（汽轮发电机）GCA Turbine and Feedheating Plant Preservation DuringOutage（汽机和给水加热装置停运期间的保养系统）GCT Turbine Bypass（汽机旁路系统）GEV Power Transmission（输电系统）GEW Main Swithchyard－EHV Switchgear（主开关站－超高压配电装置）GEX Generator Excitation and Voltage Regulation（发电机励磁和电压调节系统）9GFR Turbine Control Fluid（汽机调节系统）GGR Turbine Lubrication Jaching and Turning（汽机润滑、顶轴和盘车系统）GHE Generator Seal Oil（发电机密封油系统）GME Turbine Supervisory System（汽机监视系统）GPA Generator and Power Transmission Protection（发电机和输电保护系统）GPV Turbine Steam and Drain（汽机蒸汽和疏水系统）GRE Turbine Governing（汽机调节系统）GRH Generator Hydrogen Cooling（发电机氢气冷却系统）GRV Generator Hydrogen Supply（发电机氢气供应系统）GSE Turbine Protection（汽机保护系统）GSS Moisture Separator Water（汽水分离再热器系统）GST Stator Cooling Water（发电机定子冷却水系统）GSY Grid Synchronization and Connection（同步并网系统）GTH Turbine Lube Oil Treatment（汽机润滑油处理系统）GTR TurbineGenerator Remote Control（汽轮发电机远程控制系统）10J Fire Protection（Detection－Fire Fighting）/消防（探测－火警）JDT Fire Detection（火警探测系统）JPD Fire Fighting Water Distribution（消防水分配系统）JPH Turbine Oil Tank Fire Protection（汽机油箱消防系统）JPI Nuclear Island Fire Protection （核岛消防系统）JPL Electrical Building Fire Protection（电气厂房消防系统）JPP Fire Fighting Water Production（消防水生产系统）JPS Mobile & Portable Fire Fighting Equipment（移动式和便携式消防设备）JPT Transformers Fire Protection（变压器灭火系统）JPU Site Fire Fighting Water Distribution（厂区消防水分配系统）JPV DieselGenerator Fire Protection（柴油发电机灭火系统）K Instrumentation and Control（仪表和控制）KBS Thermocouple Cold Junction Boxes(热电偶冷端盒系统）KCO Common Control Cabinets for Conventional Island（常规岛共用控制机柜）KDO Test Data Acquisition（试验数据采集系统）11KIR Loose Parts and Vibration Monitoring（松动部分和振动监测系统）KIS Seisimic Instrumentation(地震仪表系统）KIT Centralized Data Processing(集中数据处理系统）KKK Site and Building Access Control(厂区和办公楼出入监督系统）KKO Energy Metering and Perturbography(电度表和故障录波仪）KLP 500KV Line Protection 500KV （线路保护系统）KME Test Instrumentation（试验仪表系统）KPR Remote Shutdown Panel （应急停堆盘系统）KRG General Control Analog Cabinets（集中控制模拟量机柜）KRS Site Radiation and Meteorological Monitoring(厂区辐射与气象检测系统）KRT Plant Radiation Monitoring （电厂辐射监测系统）KSA Alarm Processing（报警处理系统）KSC Main Control Room（主控制室系统）KSN Nulear Auxiliary Building－Local Control Panels and Boards（核辅助厂房－就地控制屏和控制盘）12KSU Security Building Control Desk（应急保安控制台系统）KZC Controlled Area Access Monitoring（控制区出入监测系统）L Electrical System（电气系统）LAA Uninterrupted 230V DC Power System（LNE）Inverter Power Supply/230V 不间断直流电源系统、逆变系统（电气厂房LNE）LAB Turbine Generator Continuous Lubrication Pump Power Supply/汽轮机不间断润滑油泵电源系统（汽机厂房）。
'火电厂、热电厂各系统中英文对照',doc_type,doc
火电厂火电厂火电厂火电厂、、、、热电厂各系统中英文对照热电厂各系统中英文对照热电厂各系统中英文对照热电厂各系统中英文对照1111Quality and nuclear safety related system(完全与质量和核安全相关系统)Partially quality and nuclear safety related system(部分与质量和核安全相关系统)Quality related system(与质量相关系统)Non quality related system（与质量无关系统）A Feedwater Supply(供水系统)ABP Low Pressure Feedwater Heater(低压给水加热器系统)ACO Feedwater Heaters Drain Recovery（给水加热器疏水回收系统）ADG Feedwater Deaerating Tank and Gas Stripper(给水除氧器系统)ADS LV AC Network 380V(ET Buiding)/低压交流电源380V系统（ET厂房）AET Feedwanter Pump Turbine Gland(主给水泵汽机轴封系统)AGM Moter Driven Feedwater Pump Lubrication(电动主给水泵润滑系统)AGR Feedwater Pump Turbine Lubrication and Control Fluid(主给水泵汽机润滑油及调节油系统)AHP High Pressure Feedwataer Heater(高压给水加热器系统) ory System（汽机监视系统）APA Moter-Driven Feedwater Pump(电动主给水泵系统)2222APD Start-up Feedwater System(启动给水系统)APG Steam Generator Blowdown(蒸汽发生器排污系统)APP Turbine－Driven Feedwater Pump（汽动主给水泵系统）APU Feedwater Pump Turbine Drain(主给水泵汽机疏水系统)ARE Feedwater Flow Control(给水流量控制系统)ASG Auiliary Feedwater (辅助给水系统)ATE Condensate Polishing Plant(凝结水净化处理系统)C Condenser(Condensation－Vacuum－Circulating Water)/凝汽器（冷凝－真空－循环水）CAR Turbine Exhaust Water Spraying(汽机排汽口喷淋系统)CET Turbine Gland(汽机轴封系统)CEX Condensate Extraction(凝结水抽取系统)CFI Circulating Water Filtraation(循环水过滤系统)CGR Circulating Water Pump Lubrication(循环水泵润滑系统)CPA Cathodic Protection（阴极保护系统）CRF Circulating Water（循环水系统）3333CTE Circulating Water Treatment(循环水处理系统)CVI Condenser Vacuum(凝汽器真空系统)D Ventilation－Handling Equipment－Communications－Elighting(通风－吊装设备－通讯－照明)DAA BOP Elevator System(BOP电梯系统)DAI Nuclear Island Building Elevators(核岛厂房电梯)DAM Turbine Hall Elevators（汽机厂房电梯）DEG Nuclear Island Chilled Water (核岛冷冻水系统)DEL Electrical Building Chilled Water（电气厂房冷冻水系统）DMA BOP Handling Equipment（AC Building）/BOP吊装设备（AC厂房）DME Main Swithchyard Handling Equipment（主开关站吊装设备）DMH Miscellaneous Hoists and Lifting Equipment in BOP Buildingsand Area(BOP厂房和BOP区域内的各种吊装设备DMK Fuel Building Handling Equipment（核燃料厂房吊装设备）DMM Turbine Hall Mechanical Handling Equipment（汽机厂房机械吊装设备）DMN Nuclear Auxiliary Building Handling Equipment（核辅助厂房吊装设备）4444DMP Circulating Water Pumping Station Handling Equipment （循环水泵站吊设备）DMR Reactor Building Handling Equipment（反应堆厂房吊装设备）DMW Handling Equipment for Reactor Building Gantry andPeripheral Rooms(反应堆厂房外部龙门架及其外围厂房吊装设备) DNB BOP Building&Area Normal Lighting（BOP厂房和区域内正常照明系统）DNK Fuel Buildings Normal Lighting(核燃料厂房正常照明系统)DNL Electrical Building Nomal Lighting（电气厂房正常照明系统）DNM Turbine Hall Normal Lighting（汽机厂房正常照明系统）DNN Nuclear Auxiliray Building Normal Lighting（核辅助厂房正常照明系统）DNP Circulating Water Pumping Station Normal Lighting（循环水泵房正常照明系统）DNQ Waste Auxiliary Building Normal Lighting(核废料辅助厂房正常照明系统)DNR Reactor Building Normal Lighting（反应堆厂房正常照明系统）DSB BOP Building&Area Emergency Lighting（BOP厂房和区域内应急照明系统）DSI Site Security System（厂区保安系统）DSK Fuel Buildings Emergency Lighting(核燃料厂房应急照明系统)5555DSL Electrical Building Emergency Lighting （电气厂房应急照明系统）DSM Turbine Hall Emergency Lighting（汽机厂房应急照明系统）DSN Nuclear Auxiliray Building Emergency Lighting（核辅助厂房应急照明系统）tem（汽机监视系统）DSP Circulating Water Pumping Station Emergency Lighting（循环水泵房应急照明系统）DSQ Waste Auxiliary Building Emergency Lighting(核废料辅助厂房应急照明系统)DSR Reactor Building Emergency Lighting（反应堆厂房应急照明系统）DTL Closed－Circuit Television（闭路电视系统）DTV Site Communication（厂区通讯系统）DVC Control Room Air Conditioning（主控制室空调系统）DVE Cable Floor Ventilation （电缆层通风系统）DVF Electrical Building Smoke Exhaust（电气厂房排烟系统）DVG Auxiliary Feedwater Pump Room Ventilation（辅助给水泵房通风系统）DVH Charging Pump Room Emergency Ventilation（上充泵房应急通风系统）DVI Component Cooling Room Ventilation(设备冷却水房间通风系统)DVK Fuel Building Ventilation（核燃料厂房通风系统）6666DVL Electrical Building Main Ventilation（电气厂房主通风系统）DVM Turbine Hall Vetilation（汽机厂房通风系统）DVN Nuclear Auxiliry Building Ventilation?房应急照明系统）统）DVP Circulating Water Pumping Station Ventilation （循环水泵通风系统）DVQ Waste Auxiliary Building Ventilation （废物辅助厂房通风系统）DVS Safety Injection and Containment Spray Pump Motor RoomVentilation(安全注入和安全喷林泵电机通风系统)DVT Demineralization Plant VentilationDVV Auxiliary Boiler and Compressor Building Ventilation（辅助锅炉和空压机厂房通风系统）DVW Peripheral Rooms Ventilation （安全壳环廊房间通风系统）DVX Lubricating Oil Transfer Plant Building Ventilation（润滑油输送装置厂房通风系统）DW A Hot Workshop and Warehouse Ventilation（热机修车间和仓库通风系统）DWB RestaurantVentilation （SA餐厅通风系统）DWC Trainning Center Ventilation （EA Building）/培训中心通风系统DWD Security Building Ventilation（保安楼通风系统）7777DWE Main Swithchyard Ventilation（主开关站通风系统）DWM EC Building Ventilation System（EC厂房暖通空调系统）ets（集中控制模拟量机柜）DWL Hot Laundry Ventilation（热洗衣房通风系统）DWM Emergency Center Ventilation System（应急中心通风系统/EM楼）DWN Site Laboratory Ventilation（厂区实验室通风系统/AL实验室）DWQ Garge & Laundry Ventilation（车库和洗衣房通风系统（AG/EL）厂房）DWS Essential ServiceWater Pumping Station Ventilation（重要厂用水泵站通风系统/PX泵站）DWT Archive & Documentation Center Ventilation(AD Building )/文档中心通风系统（AD楼）DWU Fire Fighting Training CenterV entilation（消防培训中心通风系统/EB楼）DWV Oil Storage Area V entilation （FC Building）/油料仓库通风系统（FC厂房）DWX Compressors Building Ventilation System（ZC Building）/空压机房通风系统（ZC厂房）DWY Electrochlorination Plant Ventilation（制氯站通风系统）DWZ Hydrogen Production Plant Ventilation（制氢站通风系统）8888E ContainmentEAS Containment Spray（安全壳喷淋系统）lation System（EC厂房暖通空调?rEAU Containment Instrumentation（安全壳仪表系统）EBA Containment Sweeping Ventilation（安全壳换气通风系统）EPP Containment Leakage Monitoring（安全壳泄漏监测系统）ETY Containment Atmosphere Monitoring（安全壳大气监测系统）EVC Reactor Pit Ventilation（反应堆堆坑通风系统）EVF Containment Cleanup（安全壳内空气净化系统）EVR Containment Continuous Ventilation（安全壳连续通风系统）G Turbine Generator（汽轮发电机）GCA Turbine and Feedheating Plant Preservation DuringOutage（汽机和给水加热装置停运期间的保养系统）GCT Turbine Bypass（汽机旁路系统）GEV Power Transmission（输电系统）GEW Main Swithchyard－EHV Switchgear（主开关站－超高压配电装置）GEX Generator Excitation and V oltage Regulation（发电机励磁和电压调节系统）9999GFR Turbine Control Fluid（汽机调节系统）GGR Turbine Lubrication Jaching and Turning（汽机润滑、顶轴和盘车系统）GHE Generator Seal Oil（发电机密封油系统）GME Turbine Supervisory System（汽机监视系统） GPA Generator and Power Transmission Protection（发电机和输电保护系统）GPV Turbine Steam and Drain（汽机蒸汽和疏水系统）GRE Turbine Governing（汽机调节系统）GRH Generator Hydrogen Cooling（发电机氢气冷却系统）GRV Generator Hydrogen Supply（发电机氢气供应系统）GSE Turbine Protection（汽机保护系统）GSS Moisture Separator Water（汽水分离再热器系统）GST Stator Cooling Water（发电机定子冷却水系统）GSY Grid Synchronization and Connection（同步并网系统）GTH Turbine Lube Oil Treatment（汽机润滑油处理系统）GTR TurbineGenerator Remote Control（汽轮发电机远程控制系统）10101010J Fire Protection（Detection－Fire Fighting）/消防（探测－火警）JDT Fire Detection（火警探测系统）JPD Fire Fighting Water Distribution（消防水分配系统）JPH Turbine Oil Tank Fire Protection（汽机油箱消防系统）JPI Nuclear Island Fire Protection （核岛消防系统）JPL Electrical Building Fire Protection（电气厂房消防系统）JPP Fire Fighting Water Production（消防水生产系统）JPS Mobile & Portable Fire Fighting Equipment（移动式和便携式消防设备）JPT Transformers Fire Protection（变压器灭火系统）JPU Site Fire Fighting Water Distribution（厂区消防水分配系统）JPV DieselGenerator Fire Protection（柴油发电机灭火系统）K Instrumentation and Control（仪表和控制）KBS Thermocouple Cold Junction Boxes(热电偶冷端盒系统）KCO Common Control Cabinets for Conventional Island（常规岛共用控制机柜）KDO Test Data Acquisition（试验数据采集系统）11111111KIR Loose Parts and Vibration Monitoring（松动部分和振动监测系统）KIS Seisimic Instrumentation(地震仪表系统）KIT Centralized Data Processing(集中数据处理系统）KKK Site and Building Access Control(厂区和办公楼出入监督系统）KKO Energy Metering and Perturbography(电度表和故障录波仪）KLP 500KV Line Protection 500KV （线路保护系统）KME Test Instrumentation（试验仪表系统）KPR Remote Shutdown Panel （应急停堆盘系统）KRG General Control Analog Cabinets（集中控制模拟量机柜）?房应急照明系统）KRS Site Radiation and Meteorological Monitoring(厂区辐射与气象检测系统）KRT Plant Radiation Monitoring （电厂辐射监测系统）KSA Alarm Processing（报警处理系统）KSC Main Control Room（主控制室系统）KSN Nulear Auxiliary Building－Local Control Panels and Boards（核辅助厂房－就地控制屏和控制盘）12121212KSU Security Building Control Desk（应急保安控制台系统）KZC Controlled Area Access Monitoring（控制区出入监测系统）L Electrical System（电气系统）LAA Uninterrupted 230V DC Power System（LNE）Inverter Power Supply/230V 不间断直流电源系统、逆变系统（电气厂房LNE）LAB Turbine Generator Continuous Lubrication Pump Power Supply/汽轮机不间断润滑油泵电源系统（汽机厂房）常?JPD Fire Fightin_。
大修期间EBA-EVR系统联合运行总结
大修期间EBA-EVR系统联合运行总结摘要：M310核电机组换料大修期间，在余热排出系统（RRA）投入运行以后，需要同时投运安全壳换气通风系统（EBA），使反应堆厂房（RX）与核辅助厂房通风系统（DVN）相连，依靠核辅助厂房通风系统保证RX厂房合适的工作环境和通风条件。
如果需要快速降低RX厂房温度，以便于人员尽早进入RX厂房工作，还需要投入EBA-EVR或EBA-EVC的联合运行。
本文主要对大修期间EBA系统以及相互关联的DVN、EVR等系统的在线方式的进行介绍，为大修期间各通风系统的运行状态提供经验反馈。
关键字：安全壳换气通风系统；在线；联合运行；前言:核岛通风系统EVR和EVC日常涉及操作较少，且独立于DVN系统之外单独为R厂房提供通风，只有在换料大修等特殊工况下才会利用EBA作为中间系统与DVN相互关联。
现以与EBA系统相关的几种通风系统的运行方式为例介绍大修期间通风系统的联合运行。
1 投运EBA的条件1.1 EBA的投运条件1）机组处于RRA冷却正常停堆模式（NS/RRA）或以下状态；2）一回路冷剂中碘131的当量瞬时比活度必须低于4.44GBq/t（若一回路冷却剂活性超过该值，则在达到NS/RRA模式正常冷停堆工况时，不应启动EBA）； 3）安全壳内的大气污染必须处在放射性废气排放规定的活度限值之内；4）安全壳内外压差＜2kPa（非技术规范要求，目的：防止EBA风阀由于压差大无法开启）；5）安全壳内，EBA和ETY系统高放射性的所有自动隔离装置必须可用（KRT009/041MA可用，且EBA自动关闭试验已执行）；1.2 EBA投运在线正常功率运行情况下，EBA系统8个安全壳隔离阀正常开启，EBA入口隔离阀和出口隔离阀关闭，保持与DVN 的隔离。
同时开启EBA与EVR系统送风母管的连接，保持与母管的相同压力。
也就是EBA处于停运状态，安全壳内有EVR运行保持安全壳温度和压力在正常值范围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§1.4.2安全壳内大气监测系统（ETY ）
1. 系统功能
在正常运行时：
1. 净化安全壳大气，以限制因裂变惰性气体和氚的存在引起的放射性强度提高，放射性碘由安全壳内部净化系统处理。
2. 保持安全壳内部压力低于最大规定值。
事故后进行：
1. 为确定氢浓度进行安全壳大气取样和测量；
2. 对安全壳内大气中的氢浓度进行连续监测；
3. 为防止局部氢浓度高，混合安全壳空气；
4. 为保持安全氢浓度，进行氢复合。
其它作用：
1. 首次启堆前和以后定期对安全壳作密封性试验；
2. 连续测量安全壳大气中气溶胶、碘和惰性气体的放射性水平；
3. 连续监测安全壳在反应堆正常运行时的压力和温度。
二、系统描述
安全壳大气监测系统由以下四个子系统组成：
1. 反应堆厂房大气化学监测子系统；
2. 安全壳试验子系统；
3. 保健物理监测子系统；
高效
过滤器
从图1 ETY 大气化学监测系统流程示意图
4.安全壳大气物理监测子系统。
第一个子系统又可分为混合、取样、监测、复合部分和小风量清洗部分。
混合、取样、监测、复合部分为与安全有关系统，其余部分不是安全有关系统。
1.反应堆厂房大气化学监测子系统
反应堆厂房大气化学监测子系统的流程如图1所示它由两根平行的管线组成，一根运行，一根备用。
该管道从安全壳穹顶抽风，在一根管道上装有两个密封的蝶阀，位于安全壳外侧。
100%容量的电动风机时空气从安全壳顶部到下部的循环，在每台风机的每一侧有一个接管嘴，使用一部可移动的取样装置，使之可能通过在两个管嘴之间循环的空气小流量取得空气样品，用一根返回管线引导空气返回到安全壳的下部，这样进行安全壳大气的混合和取样。
混合、取样、监测、复合部分主要用于控制安全壳内氢气浓度，在发生LOCA事故情况下，安全壳内的氢气主要来源于：
1）水的辐照分解；
2H2O2OH—+2H+
2）锆一水反应产生的氢气；
3）喷淋溶液引起材料腐蚀产生的氢气。
4）冷却剂中溶解的氢。
取样测量安全壳内空气中氢气的体积浓度，当达到1%—3%时应启动氢气复合器。
氢气的最低可燃浓度为4.1%。
如果氢气复合器不投入，在LOCA事故后11—20天，安全壳内聚积的氢气将超过此值。
氢气复合器是由一台空气压缩机、一台气体加热器、一个反应室，一台冷却器和相应的管道、阀门、仪表等组成。
在氢气复合器中，空气被加热到320℃，然后进入催化床，在钯催化剂的作用下，空气与氢气发生反应成水蒸汽（2H2+O2→2H2O）。
两台轻便式氢气复合器（ETY001RV、002RV）平时存放在燃料厂房的K230和K270房间。
LOCA 事故后，移到燃料厂房K212或K252房间同风机进出口混合管道相接。
安装在安全壳内的压力传感器有四个：ETY101MP，102MP，103MP，104MP，它们在LOCA事故后能给出反应堆安全壳压力保护信号，这些压力保护信号的阈值和保护动作是：（1）0.12Mpa.a，小风量清洗回路和保健物理监测分系统隔离；
（2）0.13Mpa.a，安全注射和安全壳A阶段隔离；
（3）0.19Mpa.a，主蒸汽系统（VVP）隔离；
（4）0.24Mpa.a，安全壳喷淋和安全壳B阶段隔离。
（2）保键物理监测分系统
有三个测点：KRT008，009，028MA
在核事故情况下，由KRT017MA（安装在核辅助厂房的烟囱上）和KRT09MA给出保护动作。
对1号机组，1KRT09MA给出ETY系统B系列反应堆安全壳隔离阀自动关闭；
1KRT017MA给出ETY系统A系列反应堆安全壳隔离阀自动关闭。
对2号机组，2KRT09MA给出ETY系统A系列反应安全壳隔离阀自动关闭；
2KRT017MA给出ETY系统B系列反应堆安全壳隔离阀自动关闭。
