多联机中央空调系统安装注意事项有哪些
多联机安装施工注意事项
多联机安装施工注意事项1、冷媒管①冷媒管一般选用去磷无缝紫铜管，规格Φ19.05以下的铜管采用盘管，减少铜管接头，规格大于Φ19.05的采用直管；②冷媒管施工必须保证管内干燥，尽量避免在雨天施工；③冷媒管焊接过程中必须充氮气保护，充氮气压力保证在0.02MPa，可装流量计控制，保证焊接效果良好。
因为氮气流量过大，焊接处容易产生砂眼，流量过少，则会产生氧化膜过多。
充氮气方法：从一端冲入氮气，其他开口处封死，氮气必须从焊接处流过，从另一开口处流出。
④冷媒管焊接时应立焊或俯焊，不得仰焊，主要防止烫伤或出现砂眼而泄露。
⑤冷媒管焊接时应采用承插钎焊连接，承插德扩口方向应迎着介质流向。
⑥分歧管的型号和流量应符合设计要求。
分歧管应安装在距铜管弯头处500mm以上，且两分歧管的间距在1000mm以上，否则影响室内机的制热效果。
⑦分歧管水平安装时，应保证两根支管在同一水平面上，不能在同一竖直面上。
否则也会造成多台多联机设备冷热不均。
⑧冷媒管中的液管不能出现有局部凸起，避免形成气囊，气管不能出现有局部凹处，避免形成液囊。
⑨冷媒管施工完后，必须进行吹洗和气密试验，两种试验均使用干燥氮气，不允许用其他媒介代替。
2、多联机凝结水管某工程使用了两种多联机——四面出风嵌入式室内机（天花机）和低静压风管机，四面出风嵌入式室内机内设有提升泵，风管式多联机内无提升泵，主要考虑到两种类型设备的冷凝水管与装饰吊顶的高度的关系。
嵌入式机面板盖必须与吊顶齐平，又不能影响吊顶整体布局的美观，为冷凝水管安装在吊顶上提供有利条件。
尽管嵌入式室内机带提升泵，但提升高度不是无限制的，其提升管（从接水盘算起）应小于500mm，并需在距离内机﹤200mm内可向上返弯。
另，如果由于一个室外机带多台室内机，深化图纸的冷凝水管均汇集到一点排放，在施工过程中，一旦冷凝水管过长，安装时避免不了与装饰吊顶的冲突，本工程有类似情况，一般处理是将房间相近的几台室内机的冷凝水管并联汇集，排入附近卫生间、机房地漏和下层卫生间。
多联机施工注意事项
4、管道要充氮焊接，氮气压力为0。2kgf/cm2，氮气进口要封堵好，氮气压力不能太高。焊接口不能再过墙套管和隐蔽的地方。
5、焊接时不能用水直接冷却，产生氧化物.
6、焊接工艺要好，不能用大管套小管夹扁焊接。
7、分支管导出管一定要预留50CM以上的直管.分支管水平直线度要大于50cm。分支管后连接室内机的水平直线管不能小于50cm.
8、分支管安装一定要水平或者垂直(正负偏差不能超过15°),并且单独有效固定。
9、分支管保温要到位。
10、施工过程的管口切断必须及时封口保护。
11、焊接好的管道，严禁将管口暴露在空气中，短时(1~2天）封顶用胶带，长时间封顶用钎焊封口，连接充罐阀，封入0。4Mpa的氮气。
12、铜管过墙内要安装套管,并且保温和填充到位，套管内不能有焊接口,套管不能作为配管的支撑点。铜管要封口后，才能套保温棉，避免堵塞.
7
管道吹洗
1、液管和气管分开进行，并且不能打开室内机管道上的密封塞。管道长分段多次吹洗。氮气压力5kgf/cm2。用浅色碎布或者白纸检氮气必须缓慢进行,对液管和气管同时加压.2、不能拧开截止阀阀杆.
9
管道真空干燥
7、外机要安装减震垫（)厚度20mm以上)，并且有效固定。
8、机组周围应有排水道.
9、安装在屋顶应该保证避雷针高于机组。
10、连接室外机时,连接喇叭口要保证同心，用两个扳手紧。钎焊不能直接对截止阀本体，冷却可用湿布冷却阀体。
11、连接室外机时先捡漏.室外机连接时连接管必须低于截止阀位置.室外机安装见14页.
13、要使用专用弯管器弯管，不能弯扁。。
14、立管穿层要做防水处理。
15、管道固定要按规范进行。有效固定,横平竖直，保温良好。保温管道与铜管管径要配套使用。
多联机安装注意事项
多联机安装注意事项一、多联机工程安装1.1、禁止同一系统室内机不统一供电。
1.2、禁止使用四氯化碳清洗管路。
1.3、禁止不充氮气保护管路焊接。
1.4、禁止室内外机分歧管路不水平安装。
1.5、禁止使用“铜铝连接管”代替铜管进行空调系统安装。
1.6、禁止将汽液两相管路一起保温。
1.7、禁止外机安装在送回风不畅的场所。
1.8、禁止将多联机安装在机房等场所。
1.9、禁止将控制线（通讯线）和电源线（强电）捆绑在一起。
1.10、禁止不按技术手册线径要求选用电缆。
二、室外机安装①、室外机安装位置选取空调室外机离墙必须一米以上，保证散热，并且有足够维修空间。
室外机在与基础接触的安装孔和受力点处垫上减震垫，用螺母固定。
三、室内机安装①、吊码制作和选用根据室内机吊装高度和楼面高度确定吊杆长度后切料。
②、室内机安装a、做好记号，用电钻打孔。
室内机吊装位置应确保空调冷凝水能排出，风管安装方便且送风顺畅。
b、必须采用全螺纹吊杆，并用双螺母固定室内机，确保机器吊挂牢固,室内机吊好后，一定要调水平。
c、节流部件安装时必须垂直向上水平安装，禁止倾斜、倒置，并且连接时注意连接方向。
d、室内机包裹防尘罩，防止大量灰尘进入机器内部，影响机器运行效果。
保证室内机周围有足够的安装和维修空间，合理的送回风气流组织。
四、冷媒管施工支架安装架距离不宜过大，安装好的支架必须排列整齐。
②、冷媒配管敷设安装a、用割刀切割相应规格长度的铜管。
b、将端口处的毛刺、管内的铜管屑处理干净。
③、冷媒管保护a、配管如不能及时与室外机相连，必须封口，防止灰尘、水分等侵入。
b、配管穿墙时需加套管及时做封口保护。
④、分歧管安装a、分歧管不能用三通代替，只能水平或垂直安装。
b、铜管转弯处与相邻分歧管间的水平直管段≥1M。
c、相邻两分歧管的水平只管段距离1M。
d、分歧管后连接室内机的水平直管段距离≥0.5M。
⑤、胀管连接铜管径冷媒管连接，建议采用胀管方式，禁止用扩喇叭口方式连接。

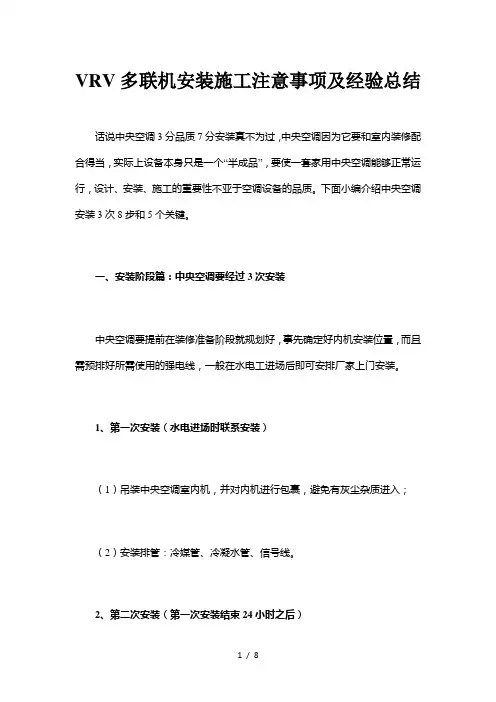

VRV多联机安装施工注意事项及经验总结知识讲解
VRV多联机安装施工注意事项及经验总结话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。
下面小编介绍中央空调安装3次8步和5个关键。
一、安装阶段篇：中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装。
1、第一次安装（水电进场时联系安装）（1）吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；（2）安装排管：冷媒管、冷凝水管、信号线。
2、第二次安装（第一次安装结束24小时之后）（1）吊装中央空调室外机；（2）充填冷媒，测试中央空调系统，测量风口尺寸和位置。
3、第三次安装（第二次安装结束后或次日）安装风口，最后设备运行测试。
二、安装材料篇：5个关键辅材不可疏忽大意1、冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。
传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。
因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。
用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。
而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。
2、铜管保温冷媒运行情况直接决定使用效果，铜管保温不可忽视。
3、冷凝水管冷凝水管隐藏在吊顶中，最后会封闭起来。
虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。
4、风口小部位往往被很多消费者疏忽，但这部分影响使用感受。
常见风口有两种材料：一种是ABS风口，另一种是铝合金风口。
两种风口各有利弊。
ABS风口，采用ABS工程材料制作，不容易结露。
VRV多联机安装施工注意事项及经验总结
VRV多联机安装施工注意事项及经验总结话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。
下面小编介绍中央空调安装3次8步和5个关键。
一、安装阶段篇：中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装。
1、第一次安装（水电进场时联系安装）（1）吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；（2）安装排管：冷媒管、冷凝水管、信号线。
2、第二次安装（第一次安装结束24小时之后）（1）吊装中央空调室外机；（2）充填冷媒，测试中央空调系统，测量风口尺寸和位置。
3、第三次安装（第二次安装结束后或次日）安装风口，最后设备运行测试。
二、安装材料篇：5个关键辅材不可疏忽大意1、冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。
传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。
因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。
用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。
而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。
2、铜管保温冷媒运行情况直接决定使用效果，铜管保温不可忽视。
3、冷凝水管冷凝水管隐藏在吊顶中，最后会封闭起来。
虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。
4、风口小部位往往被很多消费者疏忽，但这部分影响使用感受。
常见风口有两种材料：一种是ABS风口，另一种是铝合金风口。
两种风口各有利弊。
ABS风口，采用ABS工程材料制作，不容易结露。

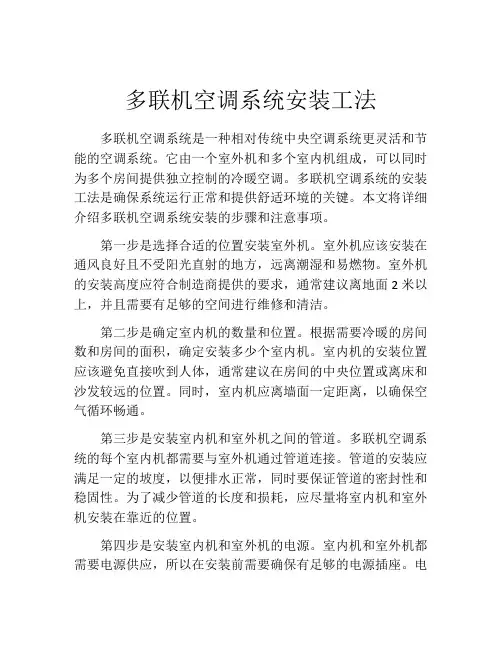

多联机空调系统安装工法
多联机空调系统安装工法多联机空调系统是一种相对传统中央空调系统更灵活和节能的空调系统。
它由一个室外机和多个室内机组成，可以同时为多个房间提供独立控制的冷暖空调。
多联机空调系统的安装工法是确保系统运行正常和提供舒适环境的关键。
本文将详细介绍多联机空调系统安装的步骤和注意事项。
第一步是选择合适的位置安装室外机。
室外机应该安装在通风良好且不受阳光直射的地方，远离潮湿和易燃物。
室外机的安装高度应符合制造商提供的要求，通常建议离地面2米以上，并且需要有足够的空间进行维修和清洁。
第二步是确定室内机的数量和位置。
根据需要冷暖的房间数和房间的面积，确定安装多少个室内机。
室内机的安装位置应该避免直接吹到人体，通常建议在房间的中央位置或离床和沙发较远的位置。
同时，室内机应离墙面一定距离，以确保空气循环畅通。
第三步是安装室内机和室外机之间的管道。
多联机空调系统的每个室内机都需要与室外机通过管道连接。
管道的安装应满足一定的坡度，以便排水正常，同时要保证管道的密封性和稳固性。
为了减少管道的长度和损耗，应尽量将室内机和室外机安装在靠近的位置。
第四步是安装室内机和室外机的电源。
室内机和室外机都需要电源供应，所以在安装前需要确保有足够的电源插座。
电源线的敷设应符合电气安全规范，避免电源线与其他设备或水管交叉，并且要留有足够的余量。
第五步是安装和调试控制系统。
多联机空调系统的控制系统可以通过遥控器、定时器等手段进行控制。
在安装过程中，需要确保控制系统的安装正确并与每个室内机连接。
此外，还需对控制系统进行调试，确保每个室内机的温度和风速可以独立控制，并且整个系统运行正常。
最后一步是运行测试和使用说明。
在安装和调试完成后，需要对整个系统进行运行测试，确保每个室内机正常运行和达到预期效果。
同时，还需要向用户提供使用说明，包括如何使用遥控器、定时器等控制系统，以及注意事项和常见问题解答。
在多联机空调系统的安装过程中，还需要注意以下几点。
多联机中央空调系统安装注意事项
多联机中央空调系统安装注意事项多联机中央空调系统安装注意事项多联机中央空调系统是目前中央空调市场上主流的系统之一，大多数多联机中央空调系统都具有变频技术，节能省电，能耗低，很多家用中央空调都开始选择这一系统。
中央空调七分安装，多联机中央空调系统在安装的时候同样也需要注意。
下面世友中央空调小编跟大家来说说多联机中央空调系统安装时需要注意的事项有哪些。
1、室内机的布置问题室内机安装时必须保证送回风顺畅并考虑留有足够的维修空间便于检修，送回风口必须在同一空间确保空调使用效果，控制开关必须在同一房间。
室内机吊装时朝冷凝水托盘排水口处保持倾斜度10mm便于冷凝水排放。
室内机的吊挂件应有足够的强度来承受室内机自身的重量，室内机吊杆超出设备不大于5cm。
2、室外机布置问题室外机的布置应满足下述要求：进风通畅不干扰，排风顺畅不回流。
只有做好这些才能保证室外机的产冷量(热量)。
室外机布置在屋顶、阳台和地面上，前面两种做法居多，两者都有优缺点：室外机布置在层顶时，优点：屋顶较空旷，排风顺畅，热空气很快的散发到高空去。
缺点：进风曲折，当众多室外机布置在同一屋顶时，进风曲折且干扰多。
室外机布置在阳台上时优点：进风顺畅。
缺点：排风不畅，存在回流现象，当数台垂直布置时，容易形成下面室外机的排风被上面室外机吸入作为进风，影响机组产冷量(热量)。
3、室内外机匹配问题多联机中央空调室内机是可以自由搭配的，布置相当的灵活，能把不同功能和不同使用时间的房间合在同一个空调系统中，但是这时候就压注意室内合理匹配问题和使用系数的问题，一般来说室内机和室外机的容量比既不能低于50％，也不能超过130％。
4、凝结水管的安装问题多联机中央空调系统部分室内机自带凝结水排升泵，这给设计带来极大的方便。
实际上程中凝结水管的长度应尽量短，并要有0．O1 的坡度，以免形成管内气阻，排水不畅。
如果凝结水管坡管不够时，可制一个排水升程管。
升程管的高度应小于各种型号凝结水排升高度的规定值。
多联机空调安装标准与注意事项
多联机空调安装标准与注意事项多联机式空调系统的质量好坏，30％在空调的生产厂家，而70％在于安装，由此可以看出安装在整个空调系统中所占比重是非常紧要的。
虽然各个生产厂商在出厂时对产品进行了严格的质量掌控，但由于很多安装工作由设备代理商或安装商实在负责，在施工时尚缺乏严格统一的规范和标准，常常产生有关产品质量的投诉。
下面总结那些多联机安装施工过程中，常见疏忽的细节，以正确安装与注意事项。
室内机吊装下方双螺母固定；丝杆不小于￠10mm；丝杆要保持垂直；丝杆的长度统一在机器的中心位置。
室内机水平安装±1°以内；室内机有充足的送回风空间；室内机有充足的维护和修理、保养空间；吊装室内机后应适时全方位包裹保护；维护和修理口尺寸应；400×400mm以上；室外机水平安装±1°以内；室外机应保证充足的散热空间；室外机的噪音应不影响到用户或是他人；室外机应有充足的维护和修理空间；室外机基础高度200mm以上；室外机基础加防震垫；防震垫厚度不小于10mm；室外机安装位置便于排水；冷媒管穿越楼板,应做好防水的施工工作；冷媒管穿越屋顶防雨屋时应与土建紧密搭配,作好防水的施工工作；冷媒管贯穿后室外侧应有肯定向下的坡度,防止水回流；冷媒管或排水管穿墙加套管保护；套管的长度与装修后的墙体厚度相等；套管内的缝隙应用阻燃烧材料填满；剪力墙、有防火要求的应不使用PVC套管；冷媒管、排水管穿墙应套管保护；套管内的缝隙应用阻燃烧材料填满；确定冷媒管、排水管的走向和定位；安装冷媒管、排水管前应先安装固定码；冷媒管、排水管的固定码间隔要统一美观,固定间距应在大金的技术要求内；冷媒管的固定间隔应1.2～1.5m/个；冷媒管与室内机连接300～500mm处应固定；冷媒管转弯处应固定；排水管的固定间距为0.8～1.0m/个；排水管的转弯处应固定；排水管与室内机连接300～500mm处应固定；冷凝排水提升的横管段应固定；立管固定码间隔为1.2－1.5m/个；立管转弯300～500mm处应固定；固定冷媒管的固定码应是绝热材料；室外冷媒管的固定间隔应1.2～1.5m/个；冷媒管在没有连接设备前应封口保护；三个月以上的冷媒管没有安装,应钎焊封口保护；使用合适的扩口器；冷媒管切割面应锉平，去除内、外毛刺；扩口内表面干净无伤痕；使用合适的胀管器；冷媒管切割面应锉平去除内、外毛刺；冷媒管套接应紧密；焊接时冷媒管外表面应清洁；使用合适的弯管器；受弯的冷媒管外表面应无折皱；冷媒管的弯管表面变形不可超过截面积的三分之一；弯管角度不可超过90度；※使用力矩扳手；在喇叭口处涂上醚油；用合适的力矩进行紧固；通过充氮试压的方式检测并保证无泄漏；调整的氮气压力为0.02MPa；充氮的压力依据冷媒管的大小、距离的长短可进行调整；钎焊时要保证氮气通过,吹出来的氮气如微风吹到脸上的感觉；钎焊冷媒管的外表面要保证清洁；钎焊处的外表焊料刚好填满接缝；冷媒管内壁没有氧化；冷媒管内壁焊料刚好填满接缝；分歧管安装应:1、水平安装，偏差±30°（各品牌不一）；分歧管前后应大于500mm的直管才转弯；分歧管与分歧管之间应大于1000mm 的直管；室外机与室外机连接的分歧管应:1、水平安装，偏差±15°；分歧管前端应大于500mm的直管才转弯；分歧管与分歧管之间应大于1000mm的直管；冷凝排水提升安装应:①随机附带的排水软管应水平安装,水平管的长度应小于300mm；②提升的高度应在大金各机型的技术要求范围内；③提升的横管段长度应小于150mm；④以大于1/100的坡度接入主管；有充足的提升空间应安装排水提升；排水提升的高度应在大金各机型的技术要求范围内；没有提升泵的室内机自然排水；随机排水软管应水平安装；保证以1/100以上的排水坡度进行排水；高静压的室内机的排水应做存水弯，存水弯应安装维护和修理口；透气口应设置在冷凝排水主管的未端或中心位置；透气口应高于该系统中全部的室内机的排水位；透气口加弯头并管口朝下；两边的分支管汇流时应错位接入主管；冷凝排水主管应保证大于1/100以上的排水坡度；排水管与排水管之间应用合适的胶水粘接；水平管接入立管,应以肯定的落差接入；避开排水倒流；保温的切开面朝向内侧；接缝处不需要胶布包扎；三通保温，粘贴处坚固；接缝处美观；保温的切开面朝向内侧；随机排水软管与排水连接保温粘贴良好；保温材套入随机排水软管的末端,粘贴良好；保温材料应推到与室内机的外壳完全接触；随机附带的保温套包扎好；扎带的大小与保温材符合,扎带上紧的力度均匀,外观美观；保温管一直推到与室内机的外壳完全接触；螺母处的保温外表面应再用长度100mm的保温包扎；用胶水粘贴良好；冷媒系统试压前,应进行抽真空作业；冷媒管的抽真空度达到0.1Mpa（1kgf/cm2）；试压介质肯定要使用氮气，氧气禁止使用；在没连接室外机前,试压压力为4.0Mpa（40kgf/cm2）,不可超过4.0Mpa（40kgf/cm2）,保持24小时以上无泄漏为符合；采纳液管、气管双管同时试压；商用VRV系列的通信线，应使用0.75—1.25mm²的双芯护套线；配线连到端子板后，不能有暴露部分；电气设备安装中选用的导线、电缆及电气附件，必需使用经国家强制认证的产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多联机中央空调系统安装注意事项
多联机中央空调系统是目前中央空调市场上主流的系统之一，大多数多联机中央空调系统都具有变频技术，节能省电，能耗低，很多家用中央空调都开始选择这一系统。
中央空调七分安装，多联机中央空调系统在安装的时候同样也需要注意。
下面湖南中央空调世友小编跟大家来说说多联机中央空调系统安装时需要注意的事项有哪些。
1、室内机的布置问题
室内机安装时必须保证送回风顺畅并考虑留有足够的维修空间便于检修，送回风口必须在同一空间确保空调使用效果，控制开关必须在同一房间。
室内机吊装时朝冷凝水托盘排水口处保持倾斜度10mm便于冷凝水排放。
室内机的吊挂件应有足够的强度来承受室内机自身的重量，室内机吊杆超出设备不大于5cm。
2、室外机布置问题
室外机的布置应满足下述要求：进风通畅不干扰，排风顺畅不回流。
只有做好这些才能保证室外机的产冷量(热量)。
室外机布置在屋顶、阳台和地面上，前面两种做法居多，两者都有优缺点：室外机布置在层顶时，优点：屋顶较空旷，排风顺畅，热空气很快的散发到高空去。
缺点：进风曲折，当众多室外机布置在同一屋顶时，进风曲折且干扰多。
室外机布置在阳台上时优点：进风顺畅。
缺点：排风不畅，存在回流现象，当数台垂直布置时，容易形成下面室外机的排风被上面室外机吸入作为进风，影响机组产冷量(热量)。
3、室内外机匹配问题
多联机中央空调室内机是可以自由搭配的，布置相当的灵活，能把不同功能和不同使用时间的房间合在同一个空调系统中，但是这时候就压注意室内合理匹配问题和使用系数的问题，一般来说室内机和室外机的容量比既不能低于50％，也不能超过130％。
4、凝结水管的安装问题
多联机中央空调系统部分室内机自带凝结水排升泵，这给设计带来极大的方便。
实际上程中凝结水管的长度应尽量短，并要有0．O1 的坡度，以免形成管内气阻，排水不畅。
如果凝结水管坡管不够时，可制一个排水升程管。
升程管的高度应小于各种型号凝结水排升高度的规定值。
升程管距管室内机应小300mm。
以上就是关于多联机中央空调系统的空调在安装时应该注意的问题，安装对于中央空调的使用非常的重要，大家需要做好督查工作。
