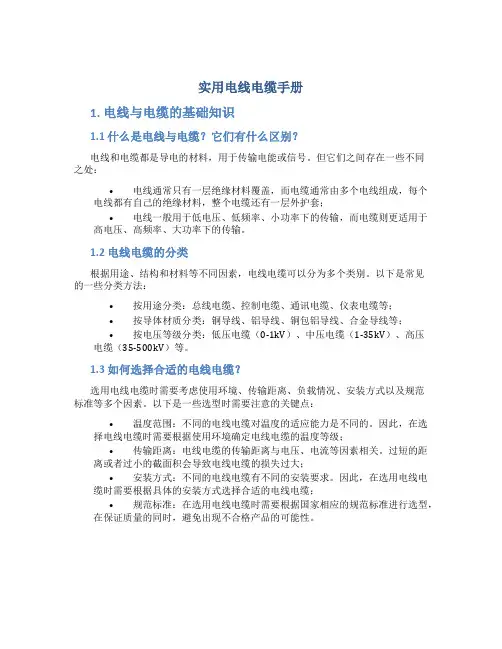

(完整版)实用电线电缆手册

超实用电线电缆手册
13）复绞线填充系统η复
η复= η1η2×100（%）
式中：η1η2——分别为股线绞合和复绞时的填充系数（%）。

14）复绞线重量W复
W复= W股Z股K复（kg/km）
式中：W股——复绞中的股数；
K复——复绞的绞入系数。

15）空心线芯：一般用于高压电缆导电线芯，内通绝缘体（如充油电缆的绝缘油）。

16）单圆线构成空心线芯的外径及重量
外径D按下式计算：
D = D支+ 2nd +2t （mm）
式中：D支——内撑螺旋管外径（mm）
n——铜单线的绞制层数
d——铜单线直径（mm）
t——屏蔽层厚度（mm）
重量W按下式计算：
W = W支+ W铜+ W屏（kg/km）
W铜= （π/4）d²ZKmρ （kg/km）
式中：W支——内撑螺旋管重量；
W铜——铜线重量；
W屏——屏蔽层重量。

17）Z或弓形单线空心线芯的外径及重量
外径D按下式计算：
D = Do + 2t = Do + 2(t1 + t2) (mm)
式中：Do ——型线绞合后的孔径（mm）；
t ——型线绞合后的总厚度；
t1—— Z形线厚度（mm）；
t2——弓形线厚度（mm）；
18）压缩绞线及紧压线芯：架空线用压缩绞线和电缆导电线芯用圆形紧压线芯，其结构、绞合和紧合工艺及截面形状完全相同。

它们的外径都小于普通绞线。

19）压缩绞线与紧压线芯的截面积S
π 1
S = — d2 Z —（mm²）
4 μ
式中：d——单线直径；
z——单线根数；
μ——紧压时单线延伸系数，取以下的经验值：
截面为25～70mm²，μ=1.05；95～120mm²，μ=1.035；截面≥150mm²，μ=1.04。

20）压缩绞线及紧压线芯的重量W
π 1
S = — d2 Z —Kmρ （kg/km）
4 μ
式中：Km——平均绞入系数；
ρ——材料密度（g/cm3）
如果绞线是由不同直径的单线构成，则计算时应对d2 Z的乘积，分别进行计算。

21）实体绝缘层：这是一种常见的绝缘层，它包括挤包或纵包橡皮绝缘、挤包或涂覆的塑料绝缘和漆膜等。
