无线电综合测试仪
无线电综测仪检测对讲机的方法
2955综测仪检测对讲机的方法以马克尼仪器公司的2955A综合测试仪为例，介绍一下对讲机各项性能指标的测试方法。
仪器开启加电后，自动输入和显示如下设置状态：一、发射机频率和功率的测量1．按TX键，使2955仪器内部按照发射机测试要求连接。
2．按SELECT键，选择N型RF IN OUT射频输入插座。
3．将被测发射机的天线输出端与2955的N型RF输入插座相连。
4．选择发射机的信道开关，并接通电源。
5．按住对讲机左侧的发射机键控开关。
6．待屏上显示的数据稳定，按HOLD DISPLAY键，存储屏上的全部显示，然后释放发射机的键控开关，并关掉对讲机的电源。
7．读取并记录屏上所显示的发射机频率和功率值。
二、发射机频偏和失真度的测量1．按屏上右下角HOLD OFF箭头所指的按键，解除屏上的存贮状态。
2．按AF GEN和FREQ键，设置1KHz音频振荡器频率。
3．按DIST N ON——OFF键，使屏上显示出测试失真度的DIST N 条形图。
4．将对讲机电源开关置接通位置。
5．将2955的AF GEN OUTPUT音频信号输出插座与发射机的调制信号输入端麦克风插孔相连。
6．按AF GEN LEVEL键，旋动2955的VARIABLE细调旋钮，调节AF信号电平，使屏上显示的FM 读数为发射机的最大频偏5KHz。
7．按HOLD DISPLAY键，存贮屏上全部显示读数，拔掉插入发射机麦克风插孔的连线插头，即自动切断发射机工作开关，再关掉整个对讲机的电源。
8．读数并记录发射机的频偏和失真度读数。
9．为了取消屏上显示的存贮状态，按HOLD OFF箭头所指的键，即HOLD DISPLAY键。
三、过频偏的检查1．按SCOPE键，屏幕的下半部分为显示频偏的示波器。
2．减小扫描速度为1S DIV，减小垂直刻度已得到±6KHz的频偏，按SINGLE键，选用单次扫描。
3．将2955的AF GEN OUTPUT音频信号输出插座与发射机的调制信号出入端麦克风插孔相连，接通被测发射机电源。
R8000B数字综合测试仪介绍
跟踪信号发生器
检修多种RF滤波 (IF滤波器 双工器) 多种标记类型
跟踪信号发生器
天线的回波损耗和 VSWR测量（使用 回波损耗桥选件）
电缆故障定位器
R8000B电缆故障 定位仪使用电缆故 障测试套件(选件) 以确定故障在射频 电缆上的距离或匹 配 情况。
示波器功能
调制波形的频率
调制波形的幅度
DMR 接收机测试
RX BER 测试截图
DMR双工测试模式
BS Idle测试模式: 全双工模式下DMR基 站空闲测试
NXDN选件(ICOM,Kenwood)测试功能
测试功能 ： 功率计（输入电平） 频率误差 调制保真度 符号偏差 FSK偏差 比特误码率（BER) 测试 眼图 语音环回（端到端测试无线电） 接收和发送比特误码率 支持的比特图案 1031 Hz 1011 Hz（仅在9600bps选择） (only selectable at 9600 bps)
R8000B外观
VGA 输出 标准USB接口 网口
输出输入接口
R8000B前面板链接接口
端口保护0dBm 提示灯@ +10dBm
调制输入/输出 解调输出 仪表输入
射频输出
电源开关 射频输入/输出
频谱分析仪
具有超快的采集速度有 四个信标器(标准2个） R8000B的本底噪音在 窄区段低-140dBm 对杂散小信号的测量 trace math 功能 Spec-Ref| (lin) Spec+Ref (log).
NXDN发射机测试
NXDN参数: 信道间隔 6.25KHz 调制方式 4FSK 多址方式 FDMA 传输速率 4.8kbps 发射机参数测试 符号偏差 传输速率 调制保真度 测试同步方式 误码率测试

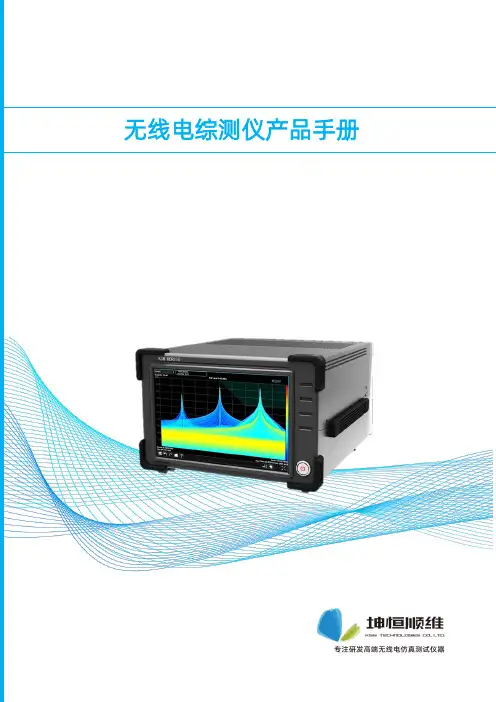

KSW-RT01B无线电综测仪产品手册说明书
无线电综测仪产品手册无线电综测仪从研发和制造到维护和维修服务，频谱分析、网络分析、矢量信号发生和示波器检测在射频无线电领域无处不在。
KSW-RT01B 无线电综测仪将此集成于单台仪表中，其主要测试功能包括：主要技术指标频谱分析仪30MHz~6GHz 频谱分析信道功率、占用带宽等测试项目网络分析仪S21矢量网络分析天馈线驻波比测试双通道矢量信号发生器双通道相干任意波形矢量信号发生数字/模拟调制信号发生雷达信号发生示波器四通道250MHz带宽示波器功能频谱分析技术指标频率范围30MHz ~ 6GHz 频率稳定度10-7频率准确度10-7频谱纯度单边带相位噪声-100dBc@1kHz,1GHz -103dBc@10kHz,1GHz -104dBc@100kHz,1GHz -125dBc@1MHz,1GHz 信号处理瞬时带宽100MHz RBW 10Hz ~ 5MHz最大损毁输入信号功率（连续波）26dBm 预防关闭（参考电平 > 0dBm）10dBm 预防开启（参考电平 < 0dBm）检波方式正态, 抽样, 峰值, RMS 网络分析技术指标频率范围30MHz ~ 6GHz 测量测量参数S11（外置电桥）S21测量数据显示格式LogMag(dB), Phase(Deg), Group Delay, SWR, Smith, Impedance 分辨率带宽范围100Hz ~ 1MHz 分辨率带宽步进100Hz 发射机输出电平-9dBm ~ -30dBm 发射机输出电平步进1dB 接收机最大射频输入功率26dBm 测量动态范围30MHz ~ 600MHz使用嵌入校准（开启平均，平均因子 10）>120dB 不使用嵌入校准（开启平均，平均因子 10）>90dB 600MHz ~ 4.5GHz>105dB >75dB 4.5GHz ~ 6GHz>100dB >70dB 幅度精度30MHz ~ 4.5GHz开启平均，平均因子 10±0.4°不开启平均±1°4.5GHz ~ 6GHz±0.8°±3°群时延口径 1 ~ 6001page/29双通道矢量信号发生技术指标频率范围30MHz ~ 6GHz 频率稳定度10-7频率准确度10-7频谱纯度谐波抑制-35dBc@1GHz（典型值）杂波抑制-53dBc@1GHz（典型值）幅度输出信号功率动态范围-120dBm~10dBm 输出信号功率步进0.1dB通道及相干特性通道数量双通相干双通道相位相干特性2°双通道幅度相干特性0.3dB双通道相干调整相位调整；幅度调整；群时延调整信号处理最大信号带宽120MHz 分辨率16比特任意波形存储深度1GSample@单通道500MSample@双通道外参考频率范围5MHz~100MHz示波器技术指标通道数独立四通道采样率1GSample/s信号带宽250MHz存储深度64k波形计算+ - X / FFT 反向自动测量最大值、最小值、峰峰值、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽等page/30。
2955B无线电综合测试仪
2955B无线电综合测试仪2955B是一种无线电综合测试仪，它包括测试量程到1000兆赫的移动式无线电收发讯机所要求的全部测量设备，是一种设计为工作台或移动应用的，紧凑配套的装置，它能看作下述14种仪器的组合：射频频率计，音频频率计，射频信号发生器，射频功率计，音频和直流电压表，调制度表，失真度表，信噪比(S/N)或信纳(SINAD)计，数字存贮示波器，顺序音调解码和编码，双音多频(DTMF)解码和编码，数字码静噪(DCS)解码和编码。
2955A/B是一种无线电综合测试仪，它包括测试量程到1000兆赫的移动式无线电收发讯机所要求的全部测量设备，是一种设计为工作台或移动应用的，紧凑配套的装置，它能看作下述14种仪器的组合：射频频率计，音频频率计，射频信号发生器，射频功率计，音频和直流电压表，调制度表，失真度表，信噪比(S/N)或信纳(SINAD)计，数字存贮示波器，顺序音调译码和编码，双音多频(DTMF)译码和编码，数字码静噪(DCS)译码和编码。
按钮选择为每一种仪器测量提供了全部必须的互连，从而消除了在利用分离的诸仪器时所需要的许多互连。
功能选择和数据输入在彩色码盘上进行，从左至右逻辑地安排了码盘的操作顺序。
采用阴极射线管示波器，极大地增强了仪器的工作，提供数据输入时的提示和操作顺序指南，也显示仪器的设置和测量结果，通过示波器的重复扫描，单次和保持，以及五个自动量程条形图显示了模拟测量。
射频信号发生器：400kHz~1000MHz射频功率计：0.05mW~150W射频频率计：1.5MHz~1000MHz全功能双工测量仪：用于测量标准双工器，跨段双工器及转发器调制分析仪：调频/调幅/调相2个音频信号源/调制信号源：10Hz~20kHz音频电压表：0V~100V(自动量程选择) 20Hz~50kHz(或DC方式) 音频频率计：20Hz~20kHz 50kHz数字存储示波器音频SINAD信纳比表音频S/N信噪比表音频DISTORTION失真度仪POCSAG编码器/DCS编码器DTMF、CCIR、EEA、EIA、ZVEI等编/译码器26个非易失存贮单元全部GPIB编程功能，可用于自动测试系统性能指针射频信号发生器频率：范围：0.4MHz~1000MHz分辨率：50Hz(≤530MHz); 100Hz(530MHz~1000MHz)指示：8位数字显示精度：与内频标准相同输出电平：范围：N型座：-135~-15dBm(0.04μV~40mV)BNC座：-115~+5dBm(0.4μV~400mV)单端双工：-140~-21.5dBm(0.0224μV~18.85mV)双端双工：-115~-15dBm(0.4μV~40mv)分辨率：0.1dB指示：4位数(dBm/μV, PD/EMF和dBmμV）精度：对高于-127dBm的电平为±2dB频谱纯度连续波调频：<30Hz(到520MHz) <60Hz(到1000MHz) (0.3~3.4kHz权重均方根值)典型值8Hz~250MHz, 15Hz~500MHz, 30Hz~1000MHz谐波：仅指在0.4~1000MHz频段内的谐波<-20dBc 到1.5MHz<-25dBc 1.5~250MHz<-20dBc 250~1000MHz分谐波：530MHz内没有,<-25dBc到1000MHz寄生信号：载频88MHz以上<-45dBc,低于110MHz,<-35dBc,高于110MHz,载频到1000MHz<-60dBc偏离20kHz的信噪比：<-106dBc/Hz到500MHz<-100dBc/Hz到1000MHz射频泄漏：小于0.2微伏电位降保护：N型座：反向功率过载时,荧屏上显示REMOVE RF INPUT （除去射频输入）.同时听到机内喇叭的报警声。
无线电综合测试仪的一些常识
无线电综合测试仪的一些常识无线电综合测试仪，简称RCCT，是用于测试和校准无线电设备的专业测试设备。
随着科技的发展，RCCT已经逐渐应用于无线电通信、微波、雷达、卫星通信、微波固态电子、高频通信等领域。
本文将从功能、分类、使用及维护几方面介绍RCCT的一些常识。
功能无线电综合测试仪主要用于以下几个方面：1.测试设备的输出功率、频率稳定度、频率准确度、频率响应等参数。
2.测试设备的接收灵敏度、接收器附加损耗、噪声系数、选择性等参数。
3.对无线电设备进行校准，校正功率、接收器灵敏度等参数。
4.进行设备的故障诊断。
分类无线电综合测试仪根据应用领域可以分为通信综合测试仪、微波综合测试仪、卫星综合测试仪等。
通信综合测试仪用于测试手机、移动通信终端等设备，其主要测试内容为通信基础参数、无线通信质量、网络性能等。
微波综合测试仪主要用于测试微波设备的性能，例如功率、频率稳定度等参数。
卫星综合测试仪主要用于测试卫星通信设备的性能，如发射功率、接收灵敏度、相位噪声等参数。
此外，还有其他针对特定领域的综合测试仪，如雷达综合测试仪、高频综合测试仪等。
使用使用无线电综合测试仪需要仔细阅读操作手册，根据测试设备的参数要求，选择合适的测试模式。
测试前，需要对测试仪进行相关的设置。
测试完成后，要及时存储测试数据，可将数据保存在测试仪内部或输出到计算机进行分析。
在使用过程中，需要注意以下几点：1.无线电综合测试仪是一种精密仪器，使用过程中要注意防震、防潮、防尘。
2.进行测试前，要对测试仪进行校准。
3.在测试设备时，要注意保持良好的操作环境，避免其他无关信号的干扰。
4.在测试完毕后，要及时将测试仪恢复原来的设置，并妥善保存测试数据。
维护无线电综合测试仪需要进行定期的保养和维护，以确保设备的正常运行和测试结果的准确性。
一般维护包括以下内容：1.定期对测试仪进行检查和清洗，同时也要按照操作手册的要求更换零部件。
2.定期对测试仪进行校准和调整，确保测试结果的准确性。
EE5113无线电综合测试仪3-2
RF Level
调节光标到射频电平Mod Type， 根据所测电台的调制方式来选择 EE5113的输出调制类型，一般 以调频方式居多，即 FM Mod。
Mod Type
2
典型应用
对于调频电台 常用的调制输出设置为： 1kHz调制频率 3kHz调制频偏
调制频率
调制频偏
3
典型应用
调制频率 调幅度 对调幅电台 常用的调制输出设置为： 1kHz调制频率 30%调幅度
一个由测试或者检验人员根据电台的特性自行做的的一个调试工具。
★标准连接适用于电台性能测试或出厂检验！
7
示波器
EE5113
电台电源
电台天线 端口
调试控制 开关
电台测试 记录
电台
6
典型应用
如上图实物连接：
①电台天线端口直接连接到EE5113的N型连接端口， ②电台的喇叭输出通过控制板连接到EE5113的音频输入端口， ③电台的MIC调制输入通过控制板连接到EE5113的音频输出端口， ④电台的数传输出通过控制板连接到示波器的一个直流耦合通道。 ⑤控制板连接电台的相关接口，实现发射，接收，内/外数传等，这是
4
典型应用
输出电平
若设置参数正确，此 时电台的扬声器应发 出1kHz纯真的声音， 逐渐减小输出信号的 电平，直到扬声器发 出的1kHz声音越来 越嘈杂，直到几乎听 不清为止。（这里可 以采用步长来改变输 出的电平，方便。） 此时的EE5113输出 电平接近电台的实际 灵敏度值。
5
典型应用
6 电台性能指标测试
典型应用
B 接收机测试
按下
接收机测试 接收机测试
按键
调节光标到射频频率RF Freq， 根据电台的频段可以直接按数 字键输入所需要的频率，如电 台的接收频率为230.850M,则 直接输入,即为EE5113的输出 频率。
中电科仪器仪表有限公司AV4945B C无线电通信综合测试仪用户手册说明书
AV4945B/C无线电通信综合测试仪用户手册中电科仪器仪表有限公司前言非常感谢您选择、使用中电科仪器仪表有限公司研制、生产的A V4945B/C无线电通信综合测试仪！本产品集高、精、尖于一体，在同类产品中有较高的性价比。
我们以最大限度满足您的需求为己任，为您提供高品质的测量仪器，同时带给您一流的售后服务。
我们的一贯宗旨是“质量优良，服务周到”，提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，联系方式：网 址 电子信箱***************地 址 山东省青岛市经济技术开发区香江路98号邮 编 266555本手册介绍了中电科仪器仪表有限公司研制、生产的A V4945B/C无线电通信综合测试仪的用途、性能特性、基本工作原理、使用方法、使用注意事项等内容，以帮助您尽快熟悉和掌握仪器的操作方法和使用要点。
为方便您熟练使用该仪器，请仔细阅读本手册，并正确按照手册指导操作。
由于时间紧迫和笔者水平有限，文字中疏漏和不当之处，恳请各位用户批评指正！由于我们的工作失误给您造成的不便我们深表歉意。
声明：本手册是《AV4945B/C无线电通信综合测试仪用户手册》第二版，版本号是A.2。
本手册中的内容如有变更，恕不另行通知。
本手册内容及所用术语解释权属于中电科仪器仪表有限公司。
本手册版权属于中电科仪器仪表有限公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，中电科仪器仪表有限公司保留对侵权者追究法律责任的权利。
编者2015年12月04日目 录第一章概述 ------------------------------------------------------------------------- 1第一篇使用说明 --------------------------------------------------------------------- 5第二章仪器基本说明 ----------------------------------------------------------------- 6第一节初次加电说明 -----------------------------------------------------------------------------------------6第二节仪器外观和前面板说明 -----------------------------------------------------------------------------------6第三节后面板说明--------------------------------------------------------------------------------------------------8第三章按键菜单说明 ---------------------------------------------------------------- 11第一节数据输入键------------------------------------------------------------------------------------------------ 11第二节功能键------------------------------------------------------------------------------------------------------ 11第三节用户界面介绍--------------------------------------------------------------------------------------------- 12第四章操作指南 -------------------------------------------------------------------- 26第一节射频发射--------------------------------------------------------------------------------------------------- 26第二节射频接收--------------------------------------------------------------------------------------------------- 28第三节宽带功率测量--------------------------------------------------------------------------------------------- 30第四节扫频频谱--------------------------------------------------------------------------------------------------- 31第五节实时信号分析--------------------------------------------------------------------------------------------- 32第六节音频发生--------------------------------------------------------------------------------------------------- 33第七节音频分析--------------------------------------------------------------------------------------------------- 34第八节误码测量--------------------------------------------------------------------------------------------------- 34第九节示波器------------------------------------------------------------------------------------------------------ 35第十节自动测试--------------------------------------------------------------------------------------------------- 36第二篇技术说明 -------------------------------------------------------------------- 38第五章工作原理 -------------------------------------------------------------------- 39第一节整机工作原理--------------------------------------------------------------------------------------------- 39第二节射频变频模块工作原理 --------------------------------------------------------------------------------- 42第三节数字处理模块工作原理 --------------------------------------------------------------------------------- 43第六章技术指标及测试方法----------------------------------------------------------- 45第一节主要技术指标--------------------------------------------------------------------------------------------- 45第二节测试方法--------------------------------------------------------------------------------------------------- 50第三节指标测试结果对照表 ------------------------------------------------------------------------------------ 67第三篇维修说明 -------------------------------------------------------------------- 72第七章维护和维修 ------------------------------------------------------------------ 73第一节维护保养--------------------------------------------------------------------------------------------------- 73第二节一般维修--------------------------------------------------------------------------------------------------- 73附录 A --------------------------------------------------------------------------- 75第一章 概述欢迎您使用中电科仪器仪表有限公司研制生产的A V4945B/C无线电通信综合测试仪。
无线电综合测试仪CMS54研究及其空管应用
94中国航班遥感与勘测Remote Sensing and SurveyCHINA FLIGHTS无线电综合测试仪CMS54研究及其空管应用戴焕昌|民航湖南空中交通管理分局摘要：随着国内航班流量的快速增长，民航空管单位使用的甚高频通讯设备数量不断增加。
目前空管单位使用的无线电综合测试仪主要是德国罗德与施瓦茨公司生产的CMS54和惠普公司生产的HP2945。
其中CMS54体积更小，更适于甚高频设备维护使用。
文章针对CMS54的原理、操作、故障及其在空管甚高频测试方面的案例作一些探讨分析。
关键词：民用航空；CMS541 引言民航湖南空中交通管理分局从90年开始配备甚高频地空通信设备，发展到现在的甚高频设备台址近10个，甚高频设备数量百余台。
设备维护方面，配备了德国罗德与施瓦茨公司生产的无线电综合测试仪CMS54和惠普公司生产的无线电综合测试仪HP2945。
甚高频设备的维护工作全部由技术保障部设备维护人员承担，其中无线电综合测试仪CMS54一直以来作为主要仪表使用。
在长时间的运行维护工作中，遇到了各种测试问题。
针对无线电综合测试仪CMS54在甚高频测试方面的应用案例，本文解析了其原理、操作及其在空管甚高频测试方面的应用和使用过程中的故障案例。
2 无线电综合测试仪CMS54特点无线电综合测试仪CMS54特点如下：（1）轻便型的多功能测试仪器，采用高对比度的加亮型大屏幕液晶。
可同时用数字和模拟方式显示测试结果。
可同时显示设定参数和测量结果。
（2）可对各种电台进行收、发信机测试。
体积小，重量轻。
不仅适用于生产线使用，也适用于野外现场测试。
（3）多种附加测试功能：频谱监视、示波器、连续可调谐失真表和音频滤波器。
可对蜂网电台、集群电台、寻呼机和带选呼功能电台进行信令分析。
（4）配有子菜单，可提供更多的设定和测试子程序，配有IEC/IEEE 总线（选件），便于远端控制和联机使用，配有放大的模拟显示表头，并可同时显示容限标志。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线电综合测试仪知识
一、概述
移动通信分为模拟体制和数字体制，从满足移动通信测试要求进行分类，则无线电综合测试仪分为用于模拟通信测试的无线电综合测试仪和用于数字通信测试的无线电综合测试仪两类。
在本文中只针对用于模拟通信测试的无线电综合测试仪进行介绍。
（一）用途
无线电综合测试仪整合了调频、调幅、单边带调制射频合成源、频谱分析仪、射频功率计、射频频率计、射频调制度仪、音频合成源、音频电压表、音频频率计、信纳计、失真仪、信噪比测试仪，低频示波器等十几种测试仪器功能，能对调频、调幅、单边带调幅发射机或接收机的各项参数进行测试。
能很好地满足通
信设备维护保障的需要，同时还可用于无线电台生产、维护、检测等领域。
随着通信现代化技术及装备的发展，目前各个行业配有大量的通信电台及通信设备，由于电台多为双工工作模式，指标多、功能全，故与其配套成常规的检测与维护。
而一台无线电综合测试仪就能满足无线电台接收、发射和双工工作模式下的测试需求，从参数测量到波形测量，从时域分析到频域分析，从微弱信号到大功率信号等各个方面完成对电台性能特性的全面测量和分析。
（二）分类和特点
无线电综合测试仪根据其测试功能可分为单工无线电综合测试仪和双工无线电综合测试仪。
根据其对无线电参数的测试分析类别可分为具备时域分析和具备时域分析及频域分析的无线电综合测试仪。
•单工无线电综合测试仪的特点
单工无线电综合测试仪内部只有一个射频合成源，对通信设备进行测试时，只能分别对其发射性能或接收性能进行测试。
其特点是操作简单，该类综测仪以比较早期的产品居多，其指标不高，一般适用于低成本应用。
•双工无线电综合测试仪的特点
双工无线电综合测试仪内部包含两个射频合成源，对通信设备进行测试时，能够同时测试其发射性能和接收性能，也可分别对其发射性能或接收性能进行测试，完全实时反映通信设备的整体性能。
同时该类综测仪一般还具备频谱分析功能，能够从时域和频域两个方面对通信设备的性能给出全面的评价。
该类无线电
综合测试仪是当前的主要发展方向。
（三）产品国内外现状
国内生产无线电综合测试仪的厂家主要有：成都前锋电子、中国电子科技
集团41所等单位。
国内无线电综合测试仪大多以频率范围在 0.4MHz 〜1000MHz
测量功率30W 单工、无频谱分析功能、满足调频调幅电台的中低档产品为主。
目前成都前锋和41所已有高性能无线电综合测试仪产品推出，其频率范围在 0.1MHz 〜1000MHz 测量功率150W 双工、有频谱分析功能的产品，能满足调频、 调幅、单边带、IQ 调制等通信设备的测试需要。
成都前锋还有频率范围达到 0.1MHz 〜3000MH 的产品。
国外的无线电综合测试仪产品的主要生产厂家有罗德
与施瓦茨公司和艾法斯公司，其产品主要满足要求频率范围 0. 1 MH 〜1000MHz, 测量功率150W 具备双工测试和频谱分析功能的用户。
（四）技术发展趋势
• 测试功能更多。
频段更宽，功率更大；
• 具有双工测试、频谱分析、数字存储示波器、信令编码和解码功能。
二、基本工作原理
无线电综合测试仪主要由射频频率合成器、双工合成器、射频前端组件单元、 中频部分、控制部分、测量部分、音频部分、开关电源等部分组成。
整机原理框 图如图1所示。
图1整机原理框图
综测仪在对无线电通信装备的发射性能进行测量时，仪器处于接收状态，此
出
彌入
输频射 音频输入
输工双 r 11
n 数字示波器 音频滤 波器i ▼音频计数器
r h ・失真/信纳
计
音频电压表
音频分析部分
出输考参M? 入输键
• 出输示
显
入输考参M? 射频功率检测 接收机混频器 接收机中频
滤波器 「调幅驱动 一频率参考及
双工合成单元 HF VCO
* 音频发生部分 调频驱动 EXT AC -------------- EXT DC ° 电源
--------------
射频分析部分 调制输入 音频输出
器生发率频频
L0. 器生
发
控制及测量部分 音频信号 分配器 射频合成器
时，被测量的大功率射频信号输入到“大功率输入口”后，经高功率衰减器进入射频前端组件；若测量类似空中无线电波的小功率射频信号时，则通过“天线输入口”后直接进入射频前端组件。
之后，经分频获得被测射频信号频率，预置双工合成器，从而产生混频器所需要的本振信号，再与输入的射频信号进行混频，混频后的中频信号进入中频、音频处理部分处理后送控制及测量部分得到射频输入信号的频率、功率、解调频率、解调频偏、解调调幅、单边带测量等参数送到液晶显示屏上进行显示；在进行频谱测量时，由双工合成器产生扫频信号作为本振与输入的射频信号混频，用得到的中频信号通过数字中频部分进行分析处理完成频谱测量。
在该状态下，音频部分产生的音频信号输出供装备发射机作为调制信号。
在对无线电通信装备的接收状态进行测量时，仪器处于发射状态，此时，由本仪器内部的射频合成器输出载波或调频、调幅、IQ 调制、脉冲调制信号。
另外，在音频输入口上可以对通信设备的接收机解调输出的信号进行失真、信纳、频响、信噪比等参数的测量或对外输入的音频信号进行电平、频率、失真、信纳等参数的测量。
在对无线通信设备的双工状态进行测量时，仪器的发射测量模式和接收测量模式同时工作。
由射频合成器通过射频前端组件将射频载波、调频、调幅信号输出到无线通信装备，由双工合成器产生本振信号用于对无线通信装备的发射机参数进行测量。
三、主要技术指标
射频合成器性能特性：
• 载波频率是指射频合成器能提供合格信号的频率范围，通常用上、下限频率表示。
• 载波幅度
是指射频合成器输出信号的幅度大小，一般用dBm表示，规定了阻抗后，可以折合为电压。
•载波频谱是指射频合成器在规定频率范围内的输出信号在频域上的特性，一般用谐波、分谐波，非谐波，单边带相位噪声表示。
•调制特性
是指射频合成器在规定的载波和调制信号时的调幅、调频、调相的特性。
射频分析性能特性：
• 射频频率测量是指无线电综合测试仪能准确测量的射频最低频率到最高频率的范围。
• 射频功率测量是指无线电综合测试仪能准确测量最小功率到最大功率的范围，可参考射频功率计的主要技术指标。
• 调制特性测量是指无线电综合测试仪能准确测量调制参数特性的范围，可参考调制度测量仪的主要技术指标。
• 射频信号频谱测量是指无线电综合测试仪能准确对信号频谱进行分析的能力，可参考射频频谱分析仪的主要技术指标。
音频信号发生器性能特性：
• 音频频率是指无线电综合测试仪内置音频信号发生器能提供合格信号的频率范围，通常用上、下限频率表示。
• 音频幅度是指无线电综合测试仪内置音频信号发生器输出信号的幅度大小，一般用电压表示。
音频分析性能特性：
• 音频频率测量是指无线电综合测试仪能准确测量的音频最低频率到最高频率的范围。
• 音频幅度测量是指无线电综合测试仪能准确测量的音频信号幅度范围。
• 音频失真、信纳测量是指无线电综合测试仪的可测量的音频失真度、信纳的范围。
可参考失真度测量仪的主要技术指标。
• 音频波形测量可参考模拟示波器的主要技术指标。
四、选购注意事项
• 频率范围无线电综合测试仪产生和分析的射频信号频率范围要能够覆盖被测设备的工作频段。
• 调制及解调能力
无线电综合测试仪一般都具备频率、幅度调制解调能力。
但对于单边带电台的测量就要求综测仪具备单边带调制解调能力，根据被测通信设备的不同，甚至还需要综测仪具备脉冲调制和矢量调制功能。
• 功率无线电综合测试仪能够测量的最大功率应大于被测设备的最大输出功率。
• 双工测量双工测量使无线电综合测试仪具备了同时测量通信设备的接收和发射性能特性的能力。
• 频谱分析具备频谱分析能力的无线电综合测试仪使其不仅在时域上分析通信设备的性能特性，还能从频域上分析通信设备的性能特性。
• 供电特性能够使用交直流两种电源供电的无线电综合测试仪更能适应业务工作的需要。
• 接口特性
目前的无线电综合测试仪一般都含有IEEE-488接口和RS232接口。
新型的无线电综合测试仪在此基础上还增加了USB接口和LAN接口。
用户可以根据组建测试系统的需要进行选择。
