一体化泵站的分享资料
一体化泵站的组成与工作原理
一体化泵站的组成与工作原理一体化泵站是一种集输送、提升、调节和控制等功能于一体的设备，广泛应用于城市供水、排水、灌溉和工业生产等领域。
它由水泵、电机、阀门、管道、仪表和控制系统等多个组件组成，其工作原理基于流体力学和自动控制原理。
一体化泵站的主要组成部分包括：1. 水泵：水泵是一体化泵站的核心设备，用于将水从低处抽送到高处或远离水源的地方。
根据工作原理的不同，水泵可以分为离心泵、柱塞泵、螺杆泵等。
2. 电机：电机是提供水泵动力的设备，通过电能转换为机械能，驱动水泵进行工作。
电机的功率和转速要根据泵站的需求进行选型。
3. 阀门：阀门用于控制水流的方向、流量和压力。
泵站中常见的阀门包括进水阀、出水阀、调节阀等，通过对阀门的开关或调节来实现对水的控制。
4. 管道：管道是连接泵、阀和水源、水池等设备的通道，用于输送水流。
管道的材质和直径要根据泵站的工作条件和水流量进行选择。
5. 仪表：仪表用于监测和测量泵站的运行状态和水流参数，包括流量计、压力表、温度计等。
通过仪表的数据，可以及时了解泵站的运行情况，进行调整和维护。
6. 控制系统：控制系统是一体化泵站的大脑，用于监控和控制整个泵站的运行。
通过传感器采集仪表的数据，通过自动控制算法进行计算和判断，控制泵的启停、阀门的开关和流量的调节等。
一体化泵站的工作原理主要分为以下几个步骤：1. 启动：当泵站接到启动信号后，控制系统会启动电机，电机带动水泵开始工作。
同时，控制系统会打开进水阀，允许水流进入泵站。
2. 运行：水泵开始工作后，通过离心力将水抽入泵体，并通过管道输送到需要的位置。
同时，控制系统会根据仪表数据监测水流的流量、压力和温度等参数，并根据设定值进行调节。
3. 控制：根据监测到的数据和设定值，控制系统会自动调节水泵的转速、阀门的开关和流量的调节，以保持泵站的稳定运行。
当达到设定的压力或流量时，控制系统会自动关闭水泵和相应的阀门，停止输送水流。
4. 停止：当泵站不再需要工作时，控制系统会发送停止信号，停止电机和水泵的运行。
一体化预制泵站原理
一体化预制泵站原理
1. 什么是一体化预制泵站？
一体化预制泵站是由泵室、输水管道、电气控制设备和配套的监控系统组成的一体化装置。
其整体预制、整体运输、现场安装，操作简单、维护容易，广泛用于城市给排水、消防、农田排涝等领域。
2. 一体化预制泵站的原理
一体化预制泵站的原理是通过电机驱动离心泵，将液体压入输水管道中，实现输送。
泵站通过集中管网或独立管线，将大量的液体快速输送至目标区域，提高了输水效率，减少了能源浪费。
3. 一体化预制泵站的优点
首先，一体化预制泵站可以快速安装和投入使用，避免了现场钢筋混凝土施工中的噪声和尘土对城市环境造成的污染。
其次，一体化预制泵站具有占地面积小、造价低、维护方便等优点。
同时，预制泵站设备更加稳定，运行更加安全可靠。
最后，一体化预制泵站支持智能化控制和远程监测，为设备的安全运行和巡检提供了便利。
4. 应用领域
一体化预制泵站可以广泛用于城市给排水、消防、农田排涝等领域，也适用于暴雨、地下水涌水等突发情况的应急处置。
总之，一体化预制泵站的广泛应用将极大地提高液体输送效率，减少能源浪费和环境污染，对于城市建设和环境保护发挥着重要的作用。
一体化泵站与传统泵站相比,优势竟然这么多
一体化泵站与传统泵站相比，优势竟然这么多一体化泵站与传统泵站相比，优势竟然这么多泵站是水利工程中必不可少的设施之一，它能将水从低处向高处运输，以保证水资源的合理利用。
在传统泵站中，设施分散且维护难度高，因此在近年来，一体化泵站渐渐崭露头角，其具有更多的优势，让人们的生活变得更为便利和舒适。
本文将认真介绍一体化泵站相比传统泵站的优势。
一、结构简单，简单维护与传统泵站相比，一体化泵站的结构相对简单，它采纳一体化设计，通过预制加工方块式城市道路板，制造水箱、井壁、机房、机组和管道等重要设施，并利用现场浇注胶结材料对各部分进行连接和固定。
这种设计不仅能够削减泵站占地面积，使得设施更加紧凑，而且能够削减运输和安装的时间和成本。
与此同时，一体化泵站的主体结构采纳钢筋混凝土材料，相较于砖混结构的传统泵站，它的构造更加坚固，不仅耐用性更强，而且相对比较简单，简单维护和保养。
二、设备集成，效率高传统泵站每一部分设备通常都是独立的，操作人员需要经过培训才能够谙习和操作它们。
而一体化泵站的设备却都被集成在一个主体中，这种设计使得操作人员可以快速地了解泵站的工作原理和操作规程，并且更简单对泵站的设施进行监控和调整。
这种集成设计大大提高了泵站的工作效率，并且极大程度地削减了故障和停机时间，从而保证了水利工程的正常运作。
三、安全环保，节省能源一体化泵站的设施相较于传统泵站，更加重视安全和环保。
这种设计在制造时就会考虑到各种好的安全措施，避开了一些传统泵站上简单显现的问题。
例如，它利用高新科技的静音技术，削减了泵站的噪声污染。
而且它还配备了自动掌控系统和监测设备，保证了泵站的稳定运行，同季节省了大量的能源。
四、快捷性强，适应性广一体化泵站的设备集成后，对于运输和安装的要求相对比较低，可以在不同地形和环境中适应更改。
由于其快捷性强，适应性也非常广泛，它可以随时移动和更换位置，以充足不同区域的水利工程需求。
这种设计大大简化了泵站的安装和维护，提高了泵站的效率和牢靠性。

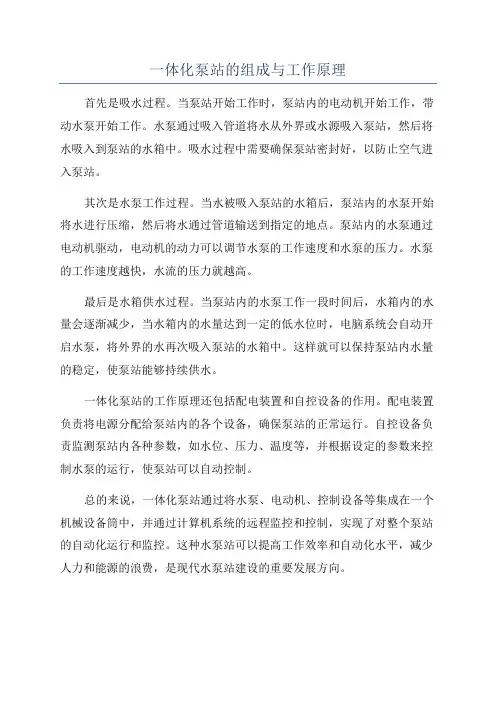

一体化泵站的组成与工作原理
一体化泵站的组成与工作原理
首先是吸水过程。
当泵站开始工作时，泵站内的电动机开始工作，带动水泵开始工作。
水泵通过吸入管道将水从外界或水源吸入泵站，然后将水吸入到泵站的水箱中。
吸水过程中需要确保泵站密封好，以防止空气进入泵站。
其次是水泵工作过程。
当水被吸入泵站的水箱后，泵站内的水泵开始将水进行压缩，然后将水通过管道输送到指定的地点。
泵站内的水泵通过电动机驱动，电动机的动力可以调节水泵的工作速度和水泵的压力。
水泵的工作速度越快，水流的压力就越高。
最后是水箱供水过程。
当泵站内的水泵工作一段时间后，水箱内的水量会逐渐减少，当水箱内的水量达到一定的低水位时，电脑系统会自动开启水泵，将外界的水再次吸入泵站的水箱中。
这样就可以保持泵站内水量的稳定，使泵站能够持续供水。
一体化泵站的工作原理还包括配电装置和自控设备的作用。
配电装置负责将电源分配给泵站内的各个设备，确保泵站的正常运行。
自控设备负责监测泵站内各种参数，如水位、压力、温度等，并根据设定的参数来控制水泵的运行，使泵站可以自动控制。
总的来说，一体化泵站通过将水泵、电动机、控制设备等集成在一个机械设备筒中，并通过计算机系统的远程监控和控制，实现了对整个泵站的自动化运行和监控。
这种水泵站可以提高工作效率和自动化水平，减少人力和能源的浪费，是现代水泵站建设的重要发展方向。
一体化泵站技术方案
一体化泵站技术方案引言一体化泵站是一种集水泵、控制设备和维护设备于一体的水处理装置。
它在工业、农业和城市水处理领域有着广泛的应用。
这篇文档将详细介绍一体化泵站的技术方案。
技术方案概述一体化泵站是为了提高水处理效率而设计的一种设备。
它集成了多个模块，包括水泵、控制系统和维护设备。
通过智能化控制，一体化泵站可以实现自动化运行和远程监控，从而提高了工作效率和可靠性。
技术方案优势一体化泵站的技术方案具有以下优势：1.自动化运行：采用智能化控制系统，可以实现自动控制和运行。
2.远程监控：通过互联网技术，可以实现对泵站的远程监控和故障诊断。
3.节能环保：采用先进的节能设备和技术，降低能耗并减少对环境的影响。
4.模块化设计：采用模块化设计，便于安装和维护。
5.可靠性高：采用高质量的材料和先进的制造工艺，提高了设备的可靠性和寿命。
技术方案实施步骤一体化泵站的技术方案实施包括以下几个步骤：1.方案设计：根据实际需求，设计出适用于具体场景的一体化泵站方案，包括泵站的容量、布局和控制系统等。
2.设备采购：根据方案设计，采购所需的水泵、控制设备和维护设备等。
3.设备安装：将采购的设备按照方案设计的要求进行安装和调试。
4.系统调试：对整个泵站系统进行功能测试和性能调试，确保系统的正常运行。
5.运行和维护：根据运行情况和制定的维护计划，对泵站进行日常运行和定期维护。
技术方案应用案例以下是一体化泵站技术方案在某某城市水处理项目中的应用案例：项目背景某某城市是一个人口密集的城市，由于污水处理设施的不足，城市的水环境面临着严重的污染问题。
为了改善水质和保护生态环境，城市政府决定建设一座现代化的污水处理厂，并使用一体化泵站技术方案。
方案设计根据某某城市的实际情况，技术团队设计了一套适用于该城市的一体化泵站技术方案。
该方案包括两个独立的泵站，用于处理不同区域的污水。
设备采购根据方案设计，城市政府采购了一套符合要求的水泵、控制设备和维护设备。
一体化提升泵站的原理与参数介绍
一体化提升泵站的原理与参数介绍前言一体化提升泵站是一种集输水、提升、控制、监测等多功能于一体的设备。
它可以将城市污水、生活污水、工业废水等涉水问题解决，同时又能够起到节能、环保、可靠、安全的作用。
接下来我们将详细介绍一体化提升泵站的原理和参数。
一体化提升泵站的原理一体化提升泵站是将传统的分散式供水供电系统、水处理和调节设备集成在一个设备内，采用智能型控制方式，集中控制和管理。
因此，一体化提升泵站具有衔接性强、可控性强、可靠性高等优势。
一体化提升泵站的水力原理是在管道中形成静压头并使水流向高处，通过在水泵的作用下让液体流动，实现输送液体和提升水位的目的。
在这个过程中，液体经过泵的叶轮，叶轮旋转并通过离心力提升液体，使液体处于高压状态，从而实现液体的输送和提升。
一体化提升泵站的参数介绍1. 泵站流量泵站流量是指泵站处理液体的能力，通常用每小时流量来衡量，单位为m³。
一体化提升泵站的流量是由泵站的口径、电机功率、泵的转速、泵的售价等确定的。
在选购泵站时，需要根据对泵站的实际需要进行选择。
2. 泵站扬程扬程是指每A（含A）以上口径管线中液体从低处到高处之间高度差的总计。
一体化提升泵站的扬程是由液体的输送距离、输送高度、管道内流体的安装形式、阻力系数等计算出来的。
扬程是影响一体化提升泵站的选用的一个重要参数。
3. 泵站功率泵站功率是指泵站在工作时所需的电力，通常用单位时间内消耗的电能来衡量，单位为W。
泵站电机的功率通常是由泵站流量和扬程共同决定的，选用合适的电机功率可以保证泵站的正常运转，也可以节约能源。
4. 泵站效率泵站效率是指泵站能够将机械能转换为水流能量的能力，通常用百分比来表示。
泵站的效率受到许多因素的影响，例如泵的结构、泵叶轮的质量、轴承的磨损等。
在选购泵站时，需要考虑到泵站的能耗和效率之间的关系。
结语一体化提升泵站是一种非常实用的设备，能够提高水资源的利用效率，为城市环保和节能做出自己的贡献。
一体化泵站设计方案
一体化泵站设计方案随着城市化的不断加速，城市排水量也在增加，传统的泵站已经不能满足当今城市排水的需求。
为此，一体化泵站应运而生，这种泵站在节约土地空间的同时，还能提高排水效率，实现智能控制。
本文将为您介绍一体化泵站的设计方案。
一、一体化泵站的特点一体化泵站是一种新型的泵站，它与传统泵站相比，具有如下特点：1. 集成化：一体化泵站集成了排水、输水、供水、消防供水、水处理等多种功能于一体，它在节约用地方面具有明显的优势。
2. 智能化：一体化泵站通过智能控制系统，可以实现水的高效治理，提高水处理效率，降低人工成本。
3. 节能化：一体化泵站采用高效节能的泵系统，以及智能化的控制系统，能够有效降低运行成本。
二、一体化泵站的设计流程一体化泵站的设计流程主要包括以下几个方面：1. 选址评估：一体化泵站的选址需要满足很多条件，包括周边环境、地形地貌、气候条件等。
2. 设备选择：在设备选择上，需要考虑到人员的安全性、机电设备的稳定性、用户的需求等，根据实际情况进行选型。
3. 系统设计：在系统设计上，需要考虑到配电、控制、通讯等系统的设计。
在设计时应充分考虑系统的可靠性和安全性。
4. 建设施工：建设施工是一体化泵站设计的分水岭，在施工期间需要考虑到建设质量、安全和进度的协调。
5. 运维管理：运维管理是保障泵站长期稳定运行的关键，包括泵站日常监测、设备维护和修理等方面。
三、一体化泵站的设计方案1. 选址评估：在选址评估时应充分考虑周边环境和地形地貌条件，选址具备以下条件：1.1. 地处市区交通便利的位置。
1.2. 地势能够满足排泄物快速排出的要求。
1.3. 周边环境不会对泵站运行造成影响。
2. 设备选择：选型需要根据实际情况进行选择，建议选用以下设备：2.1. 排水泵：排水泵主要用于污水的排放和输送。
2.2. 供水泵：供水泵主要用于生活供水和消防供水。
2.3. 电动阀门：电动阀门主要用于控制液体的流量和压力。
2.4. 水质监测仪：水质监测仪用于监测水的水质和水位情况。
一体化预制泵站详细介绍
一体化预制泵站是用来解决城市雨水收集和排涝以及城镇污水无法及时排除的难题。
它的结构主要由泵站简体、检修平台、井盖、通风管、潜污泵、耦合底座、导轨和提链、提篮格栅、格栅导轨及提链、格栅支架、进水管、止回阀、弹性底座封闸阀、液位检测装置及控制柜这些主要部件组成。
一、预制泵站的材料组成1、防滑顶盖盖板村料由CRP制成，盖板内外丧面平整，不允许有深度2以上的裂纹，不允许有分层脱层，纤维棵露、树脂结节、异物夹杂、色泽明暴不匀等现象。
GRP材料外保护层加抗紫外线材料，防止长时间棵露在太阳光下面老化。
整体项盖有防滑措施，如防滑花纹或颗粒，并刷有防腐漆。
2、泵站上盖采用铝合金制成，带安全格栅、通风排气管和扶手。
可加装防盗安全锁。
可加气压弹簧，轻松打开。
3、GRP玻璃钢简体简体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为高标号项级树脂，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定，简体巴氏硬度达到40Hba以上，拉伸强度达到10MPa弯曲强度达到120Mpe。
出厂前须进行10%防渗漏试验，确保无泄漏。
泵站主体结构设计寿命为950年，泵站底座必须有抗浮设计，井简外部采用上窄下宽推拔形式，预留二次灌浆孔，有效防止泵站上浮，井筒不得采用上下等径结构。
4、粉碎型格栅。
粉碎型格栅应为单个一体机，非两个或多个设备的组合体。
粉碎型格栅包括: 切割刀片、垫片、轴、轴承和密封圈、侧栏、底座、机壳、减速器和电机。
刀片组必须为双轴设计，能在干/湿条件下连续运行，单栏轴设计是不被接受的。
切割刀片和垫片必须是单片分离的，不可以是数片叠加式或整合体的。
要求刀片更换时可以单片更实，以满足备品备件最小量。
双轴设计是由两组独立的切割刀片和垫片安装在两个平行的轴上，交替重叠，实现螺旋形的切割。
两个旋转轴在驱动轴的带动下相向旋转。
从动轴在主动轴的带动下以主动轴的2/3转速旋转，主动轴和从动轴上的刀片直径必须一样，轴转速不大于85rpm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“南京先行”大型一体化泵站，类似一个活动的污水处理提升装置，全面替代传统的挖积水坑，设置污水泵的方式，污水每次排空，不会造成空气的污染产生异味。
高标准的质量保证，确保更长的使用寿命。
该设备主要用于提升各种生活污水和雨水，是源头污水处理的配套设施，安装于地下，随需要可自由组合为串联、并联、组合联，提升不同流量的各类生活污水，可实现以下功能：
◆ 市政及道路的污水或雨水管网的收集与排放；
◆ 可将日常生活污水提升打到集水池或净化系统内进一步处理；
◆ 可将化粪池内的污水提升到排水管网内集中处理；
◆可将进入住宅内低于水平面的污水或地下室内的雨水提升到排水管网中排放；
◆智能底部设计：经计算机流场模拟设计的预制泵站智能化底部采用下凹式结构，可抵抗地下水的压力而不变形，同时只允许少量的污水停留在泵坑，当泵再次启动时，泵坑附近的大流速可以达到自清洁的效果，免除了人工清淤。
◆泵站内可依据客户要求，把水泵的工作状态、故障状况等通过无线监控系统把所需的数据传输到计算机管理平台上和管理员的手机上，便于及时了解和掌握泵站的运行状况；
◆可应用于边远地区的污水排放，常规的排放系统昂贵，地面高程很难克服，无法自流排放，或应用于只能铺设小口径管道的地方；
◆对于高速公路服务区、大的建筑工地，市政建设物的重建等产生的污水排放；
◆医院、宾馆的污水提升排
放；
◆其他领域：屠宰场、食品加工厂、造纸厂、农业及其他领域产生的污水排放。
