CAD布局视口比例
CAD布局视口比例指的是打印比例，
CAD注释比例指的是注释性的图素（标注、文字等）的显示比例,
注释性对象包括文字，标注，图案填充，公差，多重引线，块等等。
CAD布局视口与注释比例设置方法
1，在模型中1：1画图
2,标注时为注释性对象勾选注释性，并添加所需的比例
3,为了随时可以添加注释比例，推荐快速选择右键菜单中倒数第X项，全部选中标注后，ctrl+1在特性窗口中开启注释性，并添加注释比例。
4,切换至布局，将所需图框复制过来5,Mv命令，新建视口。
将视口贴近图框边界
6,选中视口，ctrl+1弹出特性窗口，找到注释比例项
7,先选择注释比例，标准比例会自动修改至一致。
图框有放大，就要相应更改比例。
方法是首先将注释比例调到出图比例，然后图框放大多少倍，就在注释比例左边乘上多少，相应的在标准比例右边乘上多少。
8,scalelistedit命令添加新的注释比例。
如何在CAD布局中设置视口比例
如何在CAD布局中设置视口比例推荐文章怎样在CAD布局中创建视口热度： CAD布局视口打印如何设置热度：个人投资理财有什么秘诀热度：中考数学复习:反比例函数及“三轮复习” 热度：小升初数学复习要点：分数大小的比较+比例考点热度：如果要在CAD布局中打印图纸的话我们需要设置很多东西，最常见的就是视口比例。
那么大家知道如何在CAD布局中设置视口比例的吗?下面是店铺整理的一些关于如何在CAD布局中设置视口比例，供您参阅。
在CAD布局中设置视口比例的方法1、点击下面的“布局”(可以右键点击命名新名称)。
2、右键点击“布局”，选“页面设置管理器”。
3、点击“修改”。
设置：打印机，纸张，图形方向，选用打印样式，等一切需要改变的。
4、调整布局视口大小到合适，点击视口边线，视口四角出现夹点，拖动夹点到合适位置。
5、在布局视口内部双击左键，进入“模型空间”。
在“模型空间”状态下，可以用绘图的所用工具和命令。
拖动图形到适当位置。
适当缩放。
在布局视口外面双击鼠标左键，返回到“图纸空间”。
(也可点击状态栏“模型/图纸”切换工作空间)。
如果对于打印比例没有要求，就可以打印了。
6、精确控制打印比例。
6-1、为了精确控制打印比例，我们先把“视口”设置窗口调出来：鼠标放在工具栏空白处，右键，在弹出菜单条选“ACAD-视口”。
将视口窗拖到适当位置。
6-2、用视口窗设置打印比例。
双击布局图纸内部进入“模型空间”。
在视口窗口点击右面小窗口，选用合适的打印比例。
确定后，打印比例就改变了。
6-3、自定义打印比例。
若软件提供的打印比例不合适，可以自己创建打印比例。
6-4、可以“编辑”“添加”自己希望的比例。
注意1打印单位等于多少图形单位。
7、在一张图纸上可以安排多个打印视口，视口形状，位置，每个视口可以有自己的打印比例。
可以自己绘制视口。
这样出图，同一张图纸上，可打印走总图和的局部大样图。
自定义的布局视口，有什么不同点?视口边线打印否?怎样设置，就不多啰嗦了，自己研究研究吧。

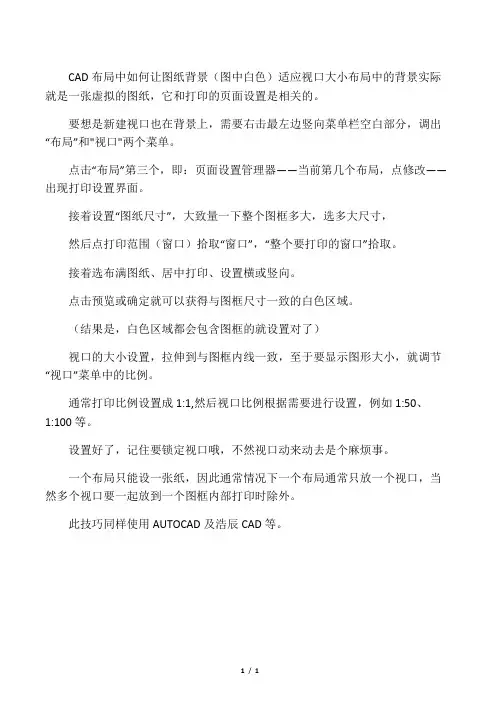

CAD布局中如何让图纸背景(图中白色)适应视口大小
CAD布局中如何让图纸背景（图中白色）适应视口大小布局中的背景实际就是一张虚拟的图纸，它和打印的页面设置是相关的。
要想是新建视口也在背景上，需要右击最左边竖向菜单栏空白部分，调出“布局”和"视口"两个菜单。
点击“布局”第三个，即：页面设置管理器——当前第几个布局，点修改——出现打印设置界面。
接着设置“图纸尺寸”，大致量一下整个图框多大，选多大尺寸，
然后点打印范围（窗口）拾取“窗口”，“整个要打印的窗口”拾取。
接着选布满图纸、居中打印、设置横或竖向。
点击预览或确定就可以获得与图框尺寸一致的白色区域。
（结果是，白色区域都会包含图框的就设置对了）
视口的大小设置，拉伸到与图框内线一致，至于要显示图形大小，就调节“视口”菜单中的比例。
通常打印比例设置成1:1,然后视口比例根据需要进行设置，例如1:50、1:100等。
设置好了，记住要锁定视口哦，不然视口动来动去是个麻烦事。
一个布局只能设一张纸，因此通常情况下一个布局通常只放一个视口，当然多个视口要一起放到一个图框内部打印时除外。
此技巧同样使用AUTOCAD及浩辰CAD等。
1/ 1。
CAD图像与视口编辑技巧与方法
CAD图像与视口编辑技巧与方法CAD（计算机辅助设计）是一种广泛使用的工程设计软件，它可以用来绘制和编辑图像。
在CAD中，视口（Viewport）是一个用于显示图像的窗口，用户可以在其中编辑和控制图像的显示。
本文将介绍一些CAD图像与视口的编辑技巧与方法，帮助用户更加高效地使用CAD软件。
1. 调整图像大小：选择视口中的图像，然后使用缩放工具来调整图像的大小。
可以手动指定新的大小，也可以通过拖动边界来调整图像的宽度和高度。
2. 平移图像：在CAD中，平移图像就是将图像从一个位置移动到另一个位置。
选择图像，然后使用平移工具，拖动图像到新的位置。
3. 旋转图像：旋转图像可以改变图像的角度。
选择图像，然后使用旋转工具，拖动图像以达到所需的角度。
4. 剪切图像：剪切图像可以去除图像中不需要的部分。
选择图像，然后使用剪切工具，拖动工具以定义剪切区域，最后点击确认进行剪切。
5. 缩放图像：缩放图像可以改变图像的比例。
选择图像，然后使用缩放工具，拖动工具以定义缩放比例，最后点击确认进行缩放。
6. 复制图像：复制图像可以在同一个视口中创建多个相同的图像。
选择图像，然后使用复制工具，在目标位置点击鼠标左键来复制图像。
7. 删除图像：删除图像可以从视口中移除图像。
选择图像，然后使用删除工具，点击图像进行删除。
8. 修改图像属性：CAD软件提供了许多工具来修改图像的属性，如颜色、线型、填充等。
选择图像，然后使用属性编辑工具，调整所需的属性。
9. 图像对齐：将多个图像对齐可以使它们在视口中以一致的方式显示。
选择相应的图像，使用对齐工具来水平或垂直对齐图像。
10. 图像间的切换：在CAD中，可以通过使用图像浏览器来轻松切换不同的图像。
点击图像浏览器按钮，选择要切换的图像，然后点击确认进行切换。
11. 图像保存与导出：在完成对图像的编辑后，可以将其保存为CAD文件格式，以便将来可以继续编辑。
选择图像，然后点击保存按钮进行保存。
CAD布局视口打印如何设置
CAD布局视口打印如何设置在CAD布局中打印肯定要用到视口，那么对于视口也是需要设置的。
接下来就是店铺精心整理的一些关于CAD布局视口打印如何设置的相关资料，供你参考。
CAD布局视口打印设置的方法点击“布局”，点击布局1或者布局2都可以，在短暂的显示了白色的布局后，马上会弹出设置对话框，因为本次的打印，还未设置。
在弹出的对话框的打印设备里，指定“打印机”和“打印样式表”。
所选择的打印样式表，由于前面已编辑过，这里只要选中，不用再编辑。
在对话框的布局设置里，指定图纸的大小，以及图形的方向。
页面设置完毕后，点击“确定”退出。
这时，能够打印的布局就出现了，如下图。
我们看到，布局页面上，白色部分，就是一张A4纸的尺寸，进来一点的长虚线，是能够打印的范围，里面的实线矩形框，是视口框，视口框的里面所显示的部分，才是我们画在“模型”里的图形。
由于视口框没有极大地利用可打印的范围，接下来，再调整一下。
点击一下视口框，这时的视口框即呈现出小的虚线状，且四个角上有可供编辑的夹点。
先移动左上角的夹点，如下图，点击夹点后，夹点呈红色，小心仔细地将夹点移动到可打印范围的左上角。
和上面一样，再转到右下角，点击视口框的右下角夹点后，夹点呈红色，小心仔细地将夹点移动到可打印范围的右下角上。
视口框的移动编辑就完成了，如下图，视口框与可打印范围的框已经合为一体。
点击“Esc”键，退出视口框的编辑。
我们看到，视口框里的图形较小，不符合我们测定打印范围的要求。
再对图形设置一下：在视口框的内部双击鼠标，视口框即成粗线框，这样，视口框内显示的图形即可编辑(放大或缩小)。
将视口框内的图形放大，放大到超出视口框的范围。
用鼠标滚轮或放大命令都可以，这个大家应该都会吧。
图形放大后，在视口框的外面(只要是外面，何位置均可)双击鼠标，视口框的框线就复原了。
点击工具栏上的“打印预览”按钮，即进入预览界面，点击鼠标右键，会弹出菜单选择栏，选中其中的“打印”，即可打印出我们期望的测定打印范围图纸。
cad布局里如何改视口尺寸
那也只是一种“模拟的效果”而已，使得看起来“像一个真正的东西”，但事实上仍然是一个印，比例应该大致为多少呢？图纸宽297毫米，我们用1：10的比例来试验：边长1000毫米的正方形，用1：10的比例打印出来，如
果用尺子在图纸上量的话，应该是100毫米，也就是十厘米，没错吧？
双击浮动视口内部任意一点，看见浮动视口变成了粗线，这时我们已经从图纸空间进入了模型空间，但是这个模型空间仍然是白色的背景，这个模型空间叫做“图纸模型空间”，它与黑色的模型空间是同一空间。
模型选项卡可获取无限的图形区域。在模型空间中，按1:1的比例绘制，最后的打印比例交给布局来完成。
通过布局选项卡可访问虚拟图形表。设置布局时，可以通知AutoCAD所用表的尺寸。布局表示图形表。此布局环境称为图纸空间。
7、浮动视口可以用夹点改变大小，并MOVE到合适的位置，或者进入模型空间通过PAN图形到合适的位置。
再说一点，CAD第一次进入一个布局，就会自行建立一个浮动视口，而一个通常是不够用的，我们可以自己建立，命令是：MV（或“视图VIEW”菜单—>视口VIEWPORT—>新建视口）
昨天预告的几个问题还没说完，新的问题又来了，比方说文字啊，尺寸标注啊，以及在模型空间按照1：1绘制图形时会出现整体图和细部图大小相差很大，应该如何放置我们的图形？还有打印时，浮动视口线也会被打印出来，怎么办？还有如果要打印三维视图又该如何？
篇三：关于CAD布局及视口的相关操作
cad布局尺寸比例怎么调整
cad布局尺寸比例怎么调整
我们平时是在模型中画图然后转到布局中，那么大家知道cad布局尺寸比例怎么调整吗?下面是店铺整理的cad布局尺寸比例怎么调整的方法，希望能给大家解答。
cad布局尺寸比例怎么调整的方法：
第一步：新建视口
将【模型】窗口切换成【布局】窗口
将我们已经绘制好的标准图框拖到布局里面(此处我用A3图框为例，图幅尺寸为420mm×297mm)。
单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框，一个新的视口就建立了。
第二步：调整视口的比例
在cad工具栏右上角空白处单击右键--单击ACAD--单击视口前的正方形，就弹出了视口编辑工具栏。
再根据需要依次调整每个视口的比例，这一操作需要多试几次才能找到最佳的比例。
根据我们图纸的大小选择合适的比例，一般我们常用的cad出图比例为：
平面图、立面图、剖面图：一般 1:100 1:150 甚至1:200 都可以总平面图一般：1:500 1:750 1:1000 甚至1:2000都可以详图一般：1:20 1:50其实比例并没有很严格的限制，只要准确实用，比例尺标注清楚就可以了。
检验视口比例是否设置成功。
AUTOCAD 调整视口
AUTOCAD 调整视口在模型和布局空间中，视口和一般的图形对象相似，均可以使用一般图形的绘制和编辑方法，分别对各个视口进行相应的调整、合并和旋转等操作。
1． 使用夹点调整浮动视口首先单击视口边界线，此时在视口的外框上出现4个夹点，拖动夹点到合适的位置即可调整视口，效果如图9-16所示。
图9-16 拖动夹点调整浮动视口边界2． 合并视口合并视口只能在模型空间中进行。
如果两个相邻的视图需要合并为一个视图，就用到【合并视口】工具。
在【视口】选项板中单击【合并视口】按钮，然后依次选取主视口和要合并的视口，此时系统将以第一次选取的视口占据第二次选取的视口，效果如图9-17所示。
图9-17 合并视口3． 缩放视口如果在布局空间中的浮动视口存在多个视口，就可以对这些视口中的视图建立统一的缩放比例，以便于对视图大小的调整。
选取一浮动视口的边界并右击，在打开的快捷菜单中选择【特性】选项。
然后在打开的【特性】面板的【标准比例】下拉列表中选择所需的比例。
接着对其余的选取该夹点向右拖动 视口调整效果2.选取要合并的视口浮动视口执行相同的操作，即可将所有的浮动视口设置为统一的缩放比例，效果如图9-18所示。
图9-18 设置浮动视口缩放比例4． 旋转视口在浮动视口的单个视口中，如果存在多个图形对象，并要对所有的图形对象进行旋转操作时，可以在命令行中输入指令MVSETUP ，然后便可以对所选浮动视口中的所有图形对象进行整体旋转。
在命令行中输入该指令，并根据命令行提示指定对齐方式为旋转，然后依次指定旋转基点和旋转角度，即可完成浮动窗口中图形对象的旋转操作，效果如图9-19所示。
图9-19 旋转浮动视口中的视图 选取该视口打开【特性】面板设置缩放比例1.原视口中图形旋转效果 2.指定旋转角度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad布局里如何改视口尺寸篇一：布局中如何让图纸背景(图中白色)适应视口大小布局中如何让图纸背景（图中白色）适应视口大小布局中的背景实际就是一张虚拟的图纸，它和打印的页面设置是相关的。
要想是新建视口也在背景上，需要右击最左边竖向菜单栏空白部分，调出“布局”和"视口"两个菜单。
点击“布局”第三个，即：页面设置管理器——当前第几个布局，点修改——出现打印设置界面。
接着设置“图纸尺寸”，大致量一下整个图框多大，选多大尺寸，然后点打印范围（窗口）拾取“窗口”，“整个要打印的窗口”拾取。
接着选布满图纸、居中打印、设置横或竖向。
点击预览或确定就可以获得与图框尺寸一致的白色区域。
（结果是，白色区域都会包含图框的就设置对了）视口的大小设置，拉伸到与图框内线一致，至于要显示图形大小，就调节“视口”菜单中的比例。
通常打印比例设置成11,然后视口比例根据需要进行设置，例如150、1100等。
设置好了，记住要锁定视口哦，不然视口动来动去是个麻烦事。
一个布局只能设一张纸，因此通常情况下一个布局通常只放一个视口，当然多个视口要一起放到一个图框内部打印时除外。
此技巧同样使用及浩辰等。
篇二：布局与视口中布局的设置与快键单击"布局1"标签，(或在"布局1"上选择右键菜单："页面设置")，弹出对话框。
可以对布局进行设置。
1、点击布局，进入布局界面，复制一个要打印的图框。
2、命令选中图框中间空白区域，在把你要的图形把布局框里，在双击进入布局框，在调整布局比例。
3、在打印的时候在打印比例里把图纸布满，就视图----视口----(新建视口、一个视口)+1：打开特性工具栏命令点选视口边框查看此时视口比例布局空间如何旋转视口？建立一个与原坐标相反，在布局空间中按当前显示。
具体做法：-》（新建）-》3（以3点建立坐标系）-》点选原点（如人的脚）-》点选轴（左右均可）-》点选轴（如人的头）。
在布局中，-》-》（当前），待重生成之后人即为正立。
图纸空间()及布局比例设制新上路的兄弟们先来了解一下所谓模型空间和图纸空间（&）。
模型空间是建模的场所，我们所建立的对象以及模型等的信息都在这里。
而图纸空间则可以当作一张空白图纸，我们可以通过一定的手段把模型空间内的东西映射到这里，相当于我们通过窗户去看窗外的景色，这种“映射源”与“映射图象”的比例关系可是自行设定精确的值，比如1：100。
于是，我们如果在图纸空间中建立多个窗户，而各个窗户的映射比例设置为不同的数值，那么也就实现了一张图纸中各部分分别有不同的比例。
这两种空间的最大不同在于对三维对象的处理上，中三维对象可以进行操作，比如你建立了一个三维实体，那么我们可以查询它的实体特性，如质量、转动惯量、等。
而在中也可以建立对象，但数据本质上是二维的！就像一个画家的画再怎么逼真，那也只是一种“模拟的效果”而已，使得看起来“像一个真正的东西”，但事实上仍然是一个平面！此外，如果我们进入了图纸空间，是不能够修改模型空间内的对象的，只有进入图形空间方能进行修改。
似乎很复杂的样子？呵呵，其实不然。
首先，进行空间切换就像使用命令一样简单；其次，建立窗户并把窗户放置在合适的地方（建立窗户的命令别名是“”，这个“窗户”的术语叫“浮动视口”“浮动视口”，与一条直线或一个圆一样，也是一个的对象（），但只能在图纸空间建立，它的移动仍然用命令）；第三，确定各映射比例，只需要一下。
首先是绘图，和平常一样，在黑色的屏幕背景（模型空间）下绘制，仍然是推荐使用自己的文件（由于我们要使用图纸空间，文件有几个地方要设置好，稍后再说，现在不去管它），先随便画个正方形来试验一下，注意不论最终要以多大的比例出图，都用1：1的单位绘图，画一毫米就输入1，10米就是10000，即一个图形单位作为1毫米。
假设这个正方形的边长为一米，那么输入的数值为1000，怎么画正方形就不用说了吧？呵呵~~~~，另外，可能由于绘图区域的“图限”不够大，这1000不能够完全显示出来，没关系，双击鼠标中键，即命令_即可。
画好以后，鼠标单击黑色屏幕下方的“布局1”按钮（英文版是“1”，默认的有两个布局），这时命令栏显示“正在重生成布局”，并弹出一个对话框（页面设置对话框），有两个标签，一个是“打印设备”，单击之，在打印设备列表框中选择一个打印机名称，选择“无”（现在先不管电脑是否已经安装打印机），再单击“布局设置”标签，在图纸列表框中选择3（横向）图纸，尺寸为420×297，别的地方设置先不管，单击“确定”。
这时可以看到屏幕出现一张白纸，并有虚线显示打印机打印范围，我们可以用命令测量一下图纸的对角线长度，果然是3。
同时在白纸上出现“一个方形的框”，而且这个框的图层是绘图时的当前层，框内就是刚才画好的正方形，这个框就是上次我说的“浮动视口”，也就是“窗户”，这是自己建立的一个窗户及映射。
试着用鼠标在浮动视口内选择那个正方形，无论怎么选都不能选中的，因为现在是在图纸空间，是不能对模型空间的对象进行操作的。
但可以选择这个浮动视口，也可以对浮动视口进行各种编辑，如、、等等。
选择浮动视口边界后，有四个夹点，任选一个夹点进行拉动，可以调整浮动视口的大小，把它拉到和图纸边界差不多大小，即400×200左右。
浮动视口的属性也可以用+1打开属性栏来查看。
关键是下边：正方形的边长为1000毫米，在3的图纸上打印，比例应该大致为多少呢？图纸宽297毫米，我们用1：10的比例来试验：边长1000毫米的正方形，用1：10的比例打印出来，如果用尺子在图纸上量的话，应该是100毫米，也就是十厘米，没错吧？双击浮动视口内部任意一点，看见浮动视口变成了粗线，这时我们已经从图纸空间进入了模型空间，但是这个模型空间仍然是白色的背景，这个模型空间叫做“图纸模型空间”，它与黑色的模型空间是同一空间。
试着选择正方形，这时就可以选择了，而我们的鼠标的靶框是不能超出这个粗线的浮动视口范围的。
可以在白色的模型空间内再绘图，或编辑对象，用试一下，同黑色背景中完全相同。
好了，把这条直线，如果有鼠标中键（滚轮）的话，试试转动滚轮，所绘的正方形可以缩放，而按住滚轮移动鼠标，则是对图形进行，所有在黑色屏幕背景（建模模型空间）的命令此时都可以使用，方法也完全一样。
既然可以对我们所绘制的正方形进行缩放，那么可不可以缩放到我们所需要的比例，即1：10呢？当然！在缩放后我们可以测量一下看在图纸上是不是10厘米。
如果用鼠标滚轮来缩放，那是很不精确的，这里需要用命令，，回车，有如下提示：[全部()中心点()动态()范围()上一个()比例()窗口()]别的选项我们不管它，现在在提示后输入字母：回车即我们用的是提示中的“比例()”选项，输入：110回车，我们可以看到正方形在缩放，然后鼠标双击浮动视口外部的任意点，浮动视口边线由粗线变回原样，则回到了图纸空间。
我们用命令测量图纸上的正方形边长，则为100个单位，即已经达到1：10比例缩放的目的。
注意提示中的“输入比例因子（或）”，这里说明一下，是指比例因子，表示“相对”，表示“图纸空间”，如110则表示“相对图纸空间缩放为110。
小结一下：1、首先单击“布局”标签进入图纸空间，而单击“模型”标签则进入模型空间（黑色）。
2、浮动视口只能在图纸空间建立，而且其图层是在当前层上。
3、双击浮动视口内部任意点，则进入模型空间（白色），双击浮动视口外部任意点，则回到图纸空间。
4、双击浮动视口内部后，用命令及选项使得我们在黑色背景下按照1：1绘制的图形缩放为我们所需要的比例，而且是相对图纸来进行缩放。
此外，我们可以使用命令（或按住鼠标中键）来任意平移图形，平移到图纸上合适的位置。
5、命令的使用，当我们在模型空间时，测量出来的是实际长度，例如1000，而在图纸空间则测量出的是图纸上的长度，也就是我们打印出来的长度，例如420×297，所以可以用来验证比例是否正确。
6、由于鼠标滚轮也可以缩放，所以我们后，若没有回到图纸空间，不要转动滚轮，否则比例又改变了。
而若回到了图纸空间，再转动滚轮，缩放的是图纸，怎么测量，那个正方形还是100个单位，即10厘米。
7、浮动视口可以用夹点改变大小，并到合适的位置，或者进入模型空间通过图形到合适的位置。
再说一点，第一次进入一个布局，就会自行建立一个浮动视口，而一个通常是不够用的，我们可以自己建立，命令是：（或“视图”菜单—>视口—>新建视口）昨天预告的几个问题还没说完，新的问题又来了，比方说文字啊，尺寸标注啊，以及在模型空间按照1：1绘制图形时会出现整体图和细部图大小相差很大，应该如何放置我们的图形？还有打印时，浮动视口线也会被打印出来，怎么办？还有如果要打印三维视图又该如何？图纸空间操作——大结局一般我们只需要四边形的浮动视口，不过如果要多边形的或者圆的也可以，如下操作：视图菜单------->视口——>多边形视口或者：视图菜单——>视口——>对象由于我们是在模型空间以1：1绘图，再到图纸空间以_命令“相对图纸缩放“，那么字体在模型空间的大小如何确定？由于制图规范规定，不同大小的字体按照一定的高差递增，最小字体我个人是用35毫米，假设在图纸空间以1：100打印，那么字体高就应该为350毫米，由此可见，各部分出图比例不同，那么其中的字体高度也不同，从而保证相同类型的字体（比如不同比例的图形的名称）的高度在图纸上保持一致。
注意，文本字体如上所述，尺寸标注的各属性也要按照比例放大，比方说某个图形要以1：100打印，那么这个图形上的所有标注的文字和箭头大小都应该为300（我的习惯是打印出来的标注大小为3毫米）。
所以，不同比例的图形的文字和标注都是不同大小的！！！这是因为我们在模型空间以1：1的实际尺寸绘制所致。
这时候就能看出的作用了，在中要设置好几种不同比例的标注样式，我的标注样式有如下几个：1：10，1：25，1：50，1：100，1：150，1：250，1：500，这样直接在中就不必每次都设定标注了。
文字样式就没这么多类型，在文字样式对话框中（命令：），只需要设定文字的字体类型（如仿宋），文字高度设置为0，那么我们每次在或时，命令栏提示输入文字高度，直接输入300即可。
若在对话框中确定了某个文字样式的高度，那么就不会提示输入高度。
我觉得或时再输入高度更方便一些。
另外，我们也可以不在模型空间进行标注和文字说明，而在图纸空间进行输入文字或标注，那么文字样式高度就可以确定下来；标注的文字也可确定，但是标注比例要随不同比例而改变。
我个人不推荐在图纸空间进行，一是不方便，二是在图纸空间标注后，假如模型空间的图形被、或被，那么标注是不会随之改变的，因为标注是在纸上，而不是在图形上！！这就会惹出更多的麻烦，呵呵~~~~~篇三：关于布局及视口的相关操作中“布局”的使用的2000版本以后对布局（）的功能有了较大的改进，后来的2019以及2019都沿用了这种方便的功能。
