地下室及泳池防水施工工艺
建筑工程地下室防水施工技术
建筑工程地下室防水施工技术摘要：随着当前社会经济的高速发展，人们的生活水平也在不断提高，住宅的防渗漏水已经成为重要的社会问题，这对于人们的生活具有重要影响，形成了极大的困扰，目前人们也开始关注此问题，同时积极地寻求解决方案。
在本次研究中主要对房屋地下室建筑防水施工技术、质量通病以及防治措施进行了深入的分析，通过对地下室防水工程进行综合性的分析可以了解到地下工程的渗漏问题主要与防水材料、建筑设计以及施工等具有重要关联，例如混凝土材料的抗渗性与其孔隙率具有较强的关联性，因此可以通过外加剂以及施工等方式实现对混凝土孔隙率的控制，由此对混凝土结构的渗漏问题进行改善。
关键词：防水工程；技术措施；质量通病；渗漏1.引言随着当前市场经济的不断发展，房地产行业出现了更多的相关联企业，同时随着当前建筑行业技术的不断完善以及建筑市场的可持续发展的需求，使得近年来房地产市场日渐繁荣，建筑规模也在不断增大，通过近几年的相关数据可以显示，我国民用住宅的建筑面积已经从2012年的15.8亿平方米逐渐升高到2019年的18.3亿平方米，但是伴随着房地产行业的飞速发展也出现了较多的问题，其中就包括建筑行业当中地下室的防水渗漏等问题。
在建筑工程地下室防水施工中，主体结构主要采用防水混凝土，迎水面应当依据防水等级的要求做好相应的防水措施。
地下建筑中例如施工缝、后浇带、穿墙管、预埋件等细部特殊建筑点，对于防水具有更高的要求。
2工程概况2.1项目介绍此项目的地理位置是位于长沙的市中心，其中地下室的建设尺寸主要为100x80米。
两层地下室（位于基坑最深处）：一层用作停车场（主要用于停放大型卡车，层高约6m），第二层主要的作用是用来存储相关的设备。
因为建设地区靠近湘江水域，所以地下水位很高，水势压力大，在农历五月是长沙最大的降雨时期，水位在短时间内急剧上升，此时在地下室底板上具有更大的压力。
本项目中的地下室防水等级是一级，防水混凝土主要用在有覆土的地下室、车道顶板、人防等几个建筑部分。
地下室防水施工工序
地下室防水施工工序地下室防水施工是建筑工程中非常重要的一步，对于地下空间的保护和使用具有至关重要的意义。
本文将介绍地下室防水施工的工序，以帮助读者了解和掌握这一过程。
一、前期准备工作1. 调查勘察：对地下室进行详细的调查勘察，了解地下水位、土壤情况、地下室结构等因素，为后续施工提供准确的数据和信息。
2. 设计方案：根据勘察结果，制定地下室防水设计方案，确定适合该地下室的防水材料和施工工艺。
二、准备材料和设备1. 防水材料：根据设计方案，准备适用于地下室防水的材料，如防水涂料、防水卷材等。
2. 施工工具：准备必要的施工工具，如刷子、辊筒、刮板等。
三、基础施工1. 基层处理：清理地下室基面，清除灰尘、油污等，确保基层干净平整。
2. 补强处理：对基层存在的裂缝和渗漏进行修复和补强，确保基层的完整性和稳定性。
四、防水施工1. 防水涂料施工：使用防水涂料对地下室基层进行涂刷，保证整个基面都被涂覆。
2. 防水卷材铺设：对特殊部位或要求更高的地下室，使用防水卷材进行铺设，确保有效的防水效果。
3. 涂层加固：对已涂覆的防水层进行加固处理，确保防水涂料或卷材与基层之间紧密贴合，无空鼓或空隙。
4. 角部和接缝处理：对地下室的角部和接缝位置，采用专用材料进行处理，增强密封性能。
5. 管道穿越处理：对地下室中出现的管道穿越部位，采用专用密封材料进行处理，防止渗水。
五、验收和保养1. 验收：对地下室防水施工进行验收，检查施工工艺和质量是否符合设计要求。
2. 保养：完成地下室防水施工后，需要进行一段时间的保养，以确保防水层的固化和完善。
总结：地下室防水施工工序包括前期准备、材料设备准备、基础施工、防水施工和验收保养等过程。
正确的施工工序和选用适用的材料，能够有效防止地下室发生渗水问题，保护建筑结构的安全和使用寿命。
在进行地下室防水施工时，务必严格按照相关规范和施工工艺进行操作，确保施工质量和效果。
地下室、卫生间、屋面防水系统工程施工方案
＊＊***中心工程防水施工专项方案编制人：审核人：批准人：*＊＊＊*中心工程项目部二Ｏ一七年十一月防水施工方案一、工程概况本工程，位于于＊*城南新区，东侧为中清河；南侧为60m城市绿化带；西侧为清颍路；北侧为50m城市绿化带；基地周边道路：基地东侧为中清河；南侧为府前路;西侧为清颍路;北侧为三清路。
拟建地下室D区（含人防)、对外交流中心A区、辅楼B区、游泳池C区.建设单位：***城南新区项目开发管理有限公司；设计单位：**＊建筑设计研究总院有限公司、*＊建筑市政工程设计研究院；勘探单位：＊*市勘察院有限责任公司；监理单位：＊＊＊建设工程项目管理有限公司；施工单位：安徽*＊＊建工集团有限公司；监督单位:*＊＊建设工程质量监督局颍州区分局。
2。
2 水文条件勘察揭示地下水为地表潜水及承压水。
勘察期间测得稳定水位埋深在地面下0.80~1。
50米左右，高程在26。
91～29.12米；第3、4层中的地下水为承压水,经观测，承压水头高2～3米左右，基础深度自然地坪以下4.5米.2.3 防水设计要求地下室防水等级为一级，采用柔性防水和刚性防水相结合的方式。
柔性防水设计做法为：1.5mm厚自粘聚合物改性沥青防水卷材（无胎）＋3.0mm 厚自粘聚合物改性沥青防水卷材（聚酯胎）。
地下室底板为C30 P6抗渗砼自防水。
防水混凝土掺用防水膨胀剂,墙板为C30 P6抗渗砼自防水.卫生间及厨房地面与墙面均采用1。
5mm厚聚氨酯防水涂料进行设防。
屋面防水等级为Ι级，平屋面与坡屋面均采用3。
0mm厚自粘聚合物改性沥青防水卷材进行设防.二、编制依据1．交流中心设计图纸2。
《地下工程防水技术规范》（GBJ 50108—2008).3．《地下防水工程质量验收规范》（GBJ 50208—2015）。
4.地下建筑防水构造图集（10J301)5.《坡屋面建筑构造（一）》（09J202-1）6。
《平屋面建筑构造》（12J201）7．《建筑工程施工质量验收统一标准》（GB50300-2013)8. 《住宅工程质量通病防治技术规程》DB34/1659-2012三、防水具体施工方法地下室防水施工部分:一、防水工程概述：基础底板和基础墙板、顶板施工顺序1、地下室底板防水：素土夯实平整→C15混凝土垫层→1。
SBS泳池防水施工方案

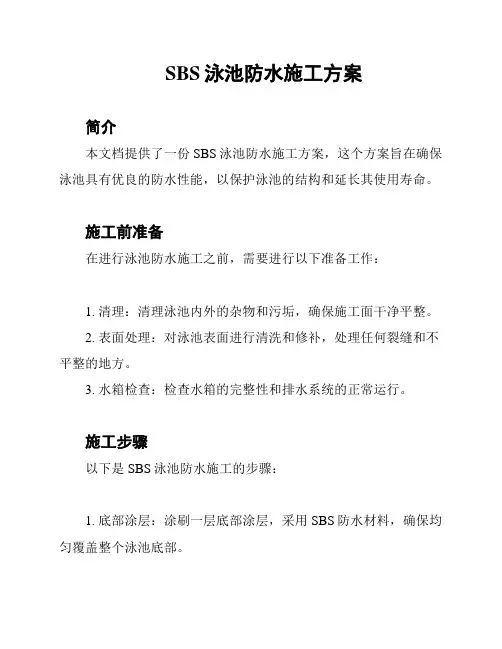

SBS泳池防水施工方案简介本文档提供了一份SBS泳池防水施工方案，这个方案旨在确保泳池具有优良的防水性能，以保护泳池的结构和延长其使用寿命。
施工前准备在进行泳池防水施工之前，需要进行以下准备工作：1. 清理：清理泳池内外的杂物和污垢，确保施工面干净平整。
2. 表面处理：对泳池表面进行清洗和修补，处理任何裂缝和不平整的地方。
3. 水箱检查：检查水箱的完整性和排水系统的正常运行。
施工步骤以下是SBS泳池防水施工的步骤：1. 底部涂层：涂刷一层底部涂层，采用SBS防水材料，确保均匀覆盖整个泳池底部。
2. 垂直墙面防水：使用SBS防水材料，从泳池底部开始，涂刷垂直墙面，确保涂层的均匀性和完整性。
3. 泳池角部处理：在泳池边角处使用特殊的防水胶条或其他材料加固，确保角部的防水性能。
4. 接缝处理：涂刷SBS防水材料的同时，对泳池接缝进行处理，确保接缝部位的完全防水。
5. 防水层加固：涂刷两遍的防水材料，以增强防水层的耐久性和稳定性。
6. 防水层保护：在防水层完全干燥前，进行保护性覆盖层的施工，确保防水层免受外力和环境的损害。
后续工作完成泳池防水施工后，需要进行以下后续工作：1. 通风和干燥：确保施工区域有良好的通风，并保持适度的湿度，以促进防水层的干燥。
2. 检查和维护：定期检查泳池防水层的状态，并及时修补任何破损或损坏的地方。
3. 监测水质：注意泳池水质的变化，并定期进行水质测试和处理，以确保泳池的卫生和安全。
4. 防止外力破坏：采取措施防止泳池防水层被外力损坏，减少泳池维修成本。
结论通过遵循本文档中提供的SBS泳池防水施工方案，可以确保泳池具有可靠的防水性能，提高其使用寿命，同时降低维护和修复的成本。
请在施工过程中充分考虑安全和环境要求，并与专业团队合作完成施工工作。
01专题一地下室的防潮防水构造
第五节建筑物的防潮防水构造⏹防潮防水构造设计措施⏹地下室防潮防水构造⏹墙体的防潮防水构造⏹楼板层的防潮防水构造⏹浴室、游泳池防水构造第五节建筑物的防潮防水构造（一）建筑物防潮防水的原因和意义原因：地下水、上层滞水，土壤毛细作用所形成的地潮沿基础、墙基上升，导致室内抹灰粉化，脱落，生霉，起碱，使建筑物减少使用年限。
因此建筑物必须做防潮防水构造设计。
第五节建筑物的防潮防水构造（二）建筑物防潮防水的主要措施★避免裂缝★减少水源★疏导水源★堵塞漏洞第五节建筑物的防潮防水构造（一）地下室防潮防水设计原则★当地下室水位于地下室地坪以下时，地下室不受水的侵蚀，则地下室墙体应以防潮处理为主。
★当地下室水位于地下室地坪以上时，墙体受到地下有压水的侵袭，则地下室的防水设计必须考虑地坪及墙体的防水处理。
防水层的设防高度应高出室外地面500mm以上。
三、地下室的防水构造⏹《地下工程防水技术规范》GB50108-2001⏹地下室防水等级和设防范围⏹地下室的防水措施地下室的防潮构造⏹防水混凝土防水混凝土结构底板的混凝土垫层，强度等级不应小于C15，厚度不应小于100mm，在软弱土层中不应小于150mm。
防水混凝土应连续浇注，宜留有施工缝和墙体水平施工缝。
地下室的防潮构造⏹卷材防水层卷材防水层应铺设在混凝土结构主体的迎水面上，并应铺设在结构主体底板的垫层至墙体上。
一般采用外防外贴和外防内贴两种方法。
防水卷材的厚度要求（见附表）地下室的防潮构造⏹涂料防水层涂料防水层包括无机防水涂料和有机防水涂料。
地下室的防潮构造⏹涂料防水层有机防水涂料主要包括反应型、水乳型和聚合物水泥防水涂料。
多用于结构主体的迎水面。
无机防水涂料主要包括水泥基无机活性涂料和水泥基渗透结晶型防水涂料。
多用于结构主体背水面和潮湿的基面做防水过渡层。
地下室的防潮构造⏹水泥砂浆防水层包括普通水泥砂浆、聚合物水泥砂浆、掺外加剂和掺合料防水砂浆等类型。
水泥砂浆防水层主要用于结构主体的迎水面。
地下游泳池工程施工(3篇)

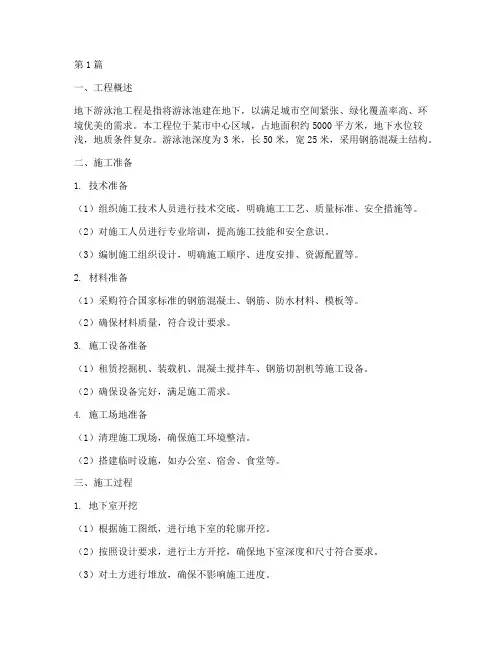

第1篇一、工程概述地下游泳池工程是指将游泳池建在地下，以满足城市空间紧张、绿化覆盖率高、环境优美的需求。
本工程位于某市中心区域，占地面积约5000平方米，地下水位较浅，地质条件复杂。
游泳池深度为3米，长50米，宽25米，采用钢筋混凝土结构。
二、施工准备1. 技术准备（1）组织施工技术人员进行技术交底，明确施工工艺、质量标准、安全措施等。
（2）对施工人员进行专业培训，提高施工技能和安全意识。
（3）编制施工组织设计，明确施工顺序、进度安排、资源配置等。
2. 材料准备（1）采购符合国家标准的钢筋混凝土、钢筋、防水材料、模板等。
（2）确保材料质量，符合设计要求。
3. 施工设备准备（1）租赁挖掘机、装载机、混凝土搅拌车、钢筋切割机等施工设备。
（2）确保设备完好，满足施工需求。
4. 施工场地准备（1）清理施工现场，确保施工环境整洁。
（2）搭建临时设施，如办公室、宿舍、食堂等。
三、施工过程1. 地下室开挖（1）根据施工图纸，进行地下室的轮廓开挖。
（2）按照设计要求，进行土方开挖，确保地下室深度和尺寸符合要求。
（3）对土方进行堆放，确保不影响施工进度。
2. 钢筋施工（1）根据设计图纸，进行钢筋加工、绑扎。
（2）确保钢筋间距、直径、锚固长度等符合规范要求。
（3）对钢筋进行焊接、防腐处理。
3. 模板施工（1）根据设计图纸，进行模板安装。
（2）确保模板牢固、平整，符合设计要求。
（3）对模板进行加固、支撑，防止变形。
4. 混凝土施工（1）根据施工方案，进行混凝土搅拌、运输。
（2）确保混凝土质量，符合设计要求。
（3）混凝土浇筑过程中，注意振捣密实，防止蜂窝、麻面等质量问题。
5. 防水施工（1）根据设计要求，进行防水层施工。
（2）确保防水层厚度、宽度、施工工艺符合规范要求。
（3）对防水层进行检验，确保防水效果。
6. 地下室回填（1）根据设计要求，进行地下室回填。
（2）确保回填土的密实度，防止地下室沉降。
四、施工质量保证1. 严格执行国家相关规范、标准和设计要求。
防水施工工艺及施工方法
防水施工工艺及施工方法（一）地下室底板施工1.施工工艺流程施工顺序：先细部，后整体。
验收基层（找平层）→清扫基层（找平层）→涂刷冷底子油（JS防水涂料：设备用房范围底板增做，在涂刷冷底子油之下）→处理复杂部位（附加层）→验收→铺贴聚酯胎SBS卷材→接缝加强处理→验收→下道工序施工。
2.找平层施工（1）当基础垫层施工完毕后，作20㎜厚1:2水泥砂浆找平层，地下室找平层施工质量应符合GB50208－2011《地下室防水工程质量验收规范》。
且阴阳角处应做半径不小于50mm的圆弧并压光。
（2）对集水井、承台井、电梯井等所有阴阳角部位，找平层在阴阳角处均应做成R角。
基层应干燥，含水率宜小于9%；铺贴防水层的基层必须按设计要求施工完毕，并经养护后干燥（其检测方法为：在基层上铺一块1米×1米的防水卷材，并使之紧贴基层；每隔4小时翻开检查一下，若没有水珠出现，则证明基层已干燥）。
卷材防水层正常施工温度范围为+5~+35℃；冷粘法施工温度不宜低于+5℃；本工程采用热熔法施工，施工温度不宜低于-10℃。
为了进度需要，当遇阴雨天气，基面潮湿时，应涂刷湿固化型胶粘剂或潮湿界面隔离剂。
3．JS防水涂料施工（1）基面处理：施工面要求干燥、坚实、平整、无尘土、无油污、含水率<8%。
（2）材料的使用：按A组份：B组份=1：2的重量比，将A组份倒进B 组份内搅拌均匀至颜色黑亮为准，搅拌时间约为3分钟。
（3）施工：JS防水涂料分两遍进行施工，用橡胶刮板均匀地涂刮第一层涂料，在第一层涂层表干后方可进行下一道涂层施工，第二道涂料的涂刮方向应与第一道的涂刮方向垂直。
（4）保护层施工：在第二道涂层尚未固化前，在其表面撒上粗砂或细石米，待涂层干固后可进行保护层施工。
4.涂刷冷底子油涂刷基层处理剂(冷底子油)时要用板刷或棕刷来涂刷，蘸油要少，涂刷要均匀，愈薄愈好，但不得留有空白。
必须要均匀一致，不得有露白处，切勿反复涂刷，干燥4小时以上至不粘脚后，报监理验收合格后方可进行下道工序。
地下室防水施工技术交底
6.后浇带一般待达到设计要求时间后，宜采用比原设计混凝土等级高一级别的混凝土浇筑，浇筑前接槎处要清理干净，养护28d。
2.混凝土搅拌：搅拌投料顺序：石子→砂→水泥→外加剂→水。投料先干拌0.5～1min再加水。水分三次加入，加水后搅拌1～2min（比普通混凝土搅拌时间延长0.5min）。混凝土搅拌必须严格按试验室配合比通知单操作，不得擅自修改。泵送商品混凝土坍落度一般控制在14～16cm。
3.运输：混凝土运输供应必须保持连续均衡，间隔不应超过1.5h，夏季或运距较远可适当掺入缓凝剂。运输后如出现离析，浇筑前进行二次拌合。
2.搅拌机等应有专用开关箱，并装有漏电保护器，停机时应拉断电闸，下班时应上锁。
3.混凝土振动器操作人员应穿胶鞋、戴绝缘手套，振动器应有防漏电装置，且不得挂在钢筋上。
4.使用钢模板，应有导电措施，并设接地线，防止机电设备漏电，造成触电事故。
八、施工注意事项
1.严禁在混凝土内任意加水，严格控制水灰比，水灰比过大将影响外加剂补偿收缩混凝土的膨胀率，直接影响补偿收缩及减少收缩裂缝的效果。
3.施工缝、变形缝、止水片、穿墙管、支摸铁件设置与构造须符合设计要求和施工规范的规定，严禁有渗漏。
（二）基本项目
混凝土表面平整，无露筋、蜂窝等缺陷，预埋件位置、标高正确。
（三）允许偏差项目
地下防水混凝土工程的尺寸允许偏差及检验方法
项
次
项目
允许偏差（mm）
检验方法
高层框架
高层
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈地下室及游泳池防水施工工艺钱金旺（扬中奥体中心项目经理部）摘要：地下室、游泳池防水是本工程的重点，防水的质量直接关系到工程整体质量，根据不同防水材料的性能特点灵活使用，将它们有机结合，起到综合防水的作用。
并对具体的施工方法进行了阐述。
关键词：地下室、泳池、防水1．工程简介扬中奥体中心游泳馆工程位于江苏省扬中市三茅镇，建筑面积17007.85平米，框架结构，包括比赛池、热身池及儿童戏水池。
比赛池四周均为封闭的管廊，板顶标高-3.30m；泳池底板标高为-3.00m。
泳池防水是该工程的重点、难点之一，防水质量的好坏直接关系到该工程的整体质量。
整个地下室为筏板和剪力墙结构，筏板底及剪力墙外均为卷材防水，筏板及剪力墙混凝土标号为C35，抗渗标号为P6。
1.1 跳仓法施工游泳馆整个地下室采用跳仓法施工，取消后浇带，间隔浇筑，相邻板块之间留设施工缝。
1.1.1后浇带施工方法存在的问题（1）本工程筏板基础原设计的后浇带贯穿建筑基础，因基础设较密集的双向配筋，后浇带停留较长时间，其两侧钢筋生锈、混凝土面后期凿毛、钢筋除锈均难清理干净，致使新老混凝土的黏结强度很难保证，后期收缩较大，极易产生“一缝变两缝”的现象。
（2）整个地下筏板及侧墙后浇带需保留45d-60d才能封闭，封闭前后浇带会出现漏水，漏泥及掉入杂物等现象，直接影响整个地下室其它工序施工，工期较长。
1.1.2跳仓法施工的优点(1)仓间施工缝清理简易，混凝土结合有保证。
利用仓间混凝土的浇筑时间间隔短，施工缝处混凝土强度较低，后浇仓的钢筋尚未绑扎完成之前，垃圾杂物较少，易于边施工边清理，这就有利于仓体间混凝土的结合。
（2）可将本工程原设计后浇带分割成的“大块”重新细分为较小的跳仓法“小块”，而“小块”“停滞”一定时间可释放本身的大部分早期温升收缩变形，减少约束，即先“放”；经过一定的时间后，再合拢连成整体，剩余的降温及收缩作用将由混凝土的抗拉强度来抵抗，即后“抗”，做到“抗放兼施，先放后抗”，最后“以抗为主”的原则控制裂缝。
（3）跳仓法施工方法是以“缝”代“带”，其关键是“跳仓”间隔浇筑。
底板，楼板及侧墙钢筋，模板，混凝土均可“小块”分仓流水施工，流水节拍缩短从而可缩短工期。
泳池周边地下室底板按后浇带分区，如图1所示：图11.2 热工计算1.2.1混凝土水化热绝热温升值T h＝（m c＋k·F）Q/c·ρ式中T h——混凝土水化热绝热绝热温升值（℃）；m c——混凝土中水泥（包括膨胀剂）用量（kg/m3）；F——混凝土活性掺合料用量（kg/m3）；K——掺合料折减系数。
粉煤灰取0.25~0.30；Q——水泥28d水化热（kJ/kg）查表得Q =375；c——混凝土比热、取0.97［kJ/（kg·K）］；ρ——混凝土密度、取2400（kg/m3）；经式计算得：T h=（356.4+0.25×48.6）×375/0.97×2400=59.36℃1.2.2混凝土中心计算温度T1（t）＝T j＋T h·ξ（t）式中T1——t龄期混凝土中心计算温度（℃）；（t）T j——混凝土浇筑温度（℃）；（取25℃）ξ（t）——t龄期降温系数、查表得ξ=0.36经计算得T1=25+59.36×0.36=46.36℃（t）1.2.3混凝土表面温度本工程采用0.0002m厚的塑料布和0.001m的水养护。
a）混凝土表面保湿保温层的传热系数β＝1/[Σδi/δi＋1/βq]式中β——混凝土表面模板及保温层等的传热系数[W/（m2·K）]；δi——各保温材料厚度（m）；λi——各保温材料导热系数[W/（m·K）]；βq——空气层的传热系数，取23[W/（m2·K）]。
查表计算得：β＝1[（0.0002/0.04）+(0.001/0.58)+(1/23) ] =20b）混凝土虚厚度h'＝k·λ/β式中h'——混凝土虚厚度（m）；k——折减系数，取2/3；λ——混凝土导热系数，取2.33[W/（m·K）]。
经计算得：h'=0.667×2.33/20=0.08mc）混凝土计算厚度H＝h＋2h'式中H——混凝土计算厚度（m）；h——混凝土实际厚度（m）。
经计算得：H＝0.45+2×0.08=0.61md）温度混凝土表层（表面下50~100mm处）温度T2（t）＝T q＋4·h'（H－h'）[T1（t）－T q]/H2——混凝土表面温度（℃）；式中T2（t）T q——施工期大气平均温度（℃）（取镇江4月大气平均温度18℃）；h'——混凝土虚厚度（m）；H——混凝土计算厚度（m）；T1（t）——混凝土中心温度（℃）。
＝18+4×0.08×0.53×(46.36-18) /0.612=30.90℃经计算得：T2（t）1.2.4温差计算按照规范规定：对大体积混凝土的养护，应根据气候条件采取控温措施，并按需要测定浇筑后的混凝土表面和内部温度，将温差控制在设计要求的范围以内；当设计无具体要求时，混凝土内部温度与表面温度以及表面温度计环境温度之差均不能超过25°C.混凝土中心温度与表面温度之差：46.36-30.90=15.46℃﹤25℃混凝土表面温度与大气温度之差：30.90-18.00=12.9℃﹤25℃满足混凝土抗裂要求。
2．地下室及泳池防水施工2.1.地下室底板及剪力墙防水分为刚性防水和柔性防水泳池周边剪力墙及地下室底板，长58.8m，宽37.3m；板顶标高-3.3m，板厚350mm，剪力墙高3.250m，墙厚300mm。
地下室底板纵向分三次浇筑，剪力墙竖向分三次浇筑，水平方向分两次浇筑。
底板及剪力墙混凝土强度等级为C35，抗渗等级为P6，由于地下室底板与承台地梁同时浇筑，故承台底、地梁底及筏板地面做柔性防水，防水材料为聚乙烯改性沥青防水卷材两层，每层3mm厚；地梁外边预留接头，与剪力墙外卷材搭接，形成封闭的防水系统。
如图2所示：图22.1.1 卷材防水聚乙烯改性沥青防水卷材3mm厚，承台、地梁及筏板底均为两层，桩顶周边增设附加层，承台及地梁阴阳角增设附加层，卷材与砼分离出需用防水材料粉刷两次，卷材与卷材搭接处火烤压实，搭接长度100mm。
板底与剪力墙交界处预留100mm。
如图3所示：图32.1.2 结构砼防水底板及剪力墙强度C-35，抗渗等级为P-6。
采用了P.O42.5级硅酸盐水泥，按Ⅱ级粉煤灰取消了膨胀类外加剂；5～31.5mm连续级配碎石，细度数2.3～3.0的中砂，严格控制混凝土原材料的质量和技术标准有利于保证混凝土强度。
经试配选用的混凝土技术参数及指标：水胶比≤0.5；砂率40%-42%；用水量≤180kg；坍落度（150±30）mm；混凝土初凝时间6～9h；砂含泥量≤3%；碎石含泥量≤1%。
外加剂型号为苏博特JM-9。
砼是一种非均质的多空人造石, 其内分布有许多大小不等以及彼此连通的空隙;空隙和裂纹是造成砼渗漏的主要因素。
因此, 抑制空隙, 减少裂纹, 增强砼的密实度,是提高砼抗渗的关键。
而外加剂对抗渗起作重要的作用;施工中,我们采用了高效复合性防水剂,它能起到吸附、分散、引气、催化, 或与水泥成分发生物理、化学作用, 使砼得到改性,结构密实,从而提高了砼的抗渗性。
施工中严格控制好水灰比、粗细骨料及外加剂的用量;严格按照配合比执行。
地下室底板采用跳仓法施工，每个仓浇筑仍属于大体积混凝土施工，浇筑过程中需严格控制内外温差，保证无温差裂缝。
砼的养护:防水砼的养护,不但关系到砼的强度,而且关系到砼的防水效果。
因此,在管廊、泳池、儿童戏水池砼施工时, 当砼初凝后, 满铺一层塑料薄膜, 在其上覆盖1- 2层草垫。
随时保证塑料薄膜下砼表面湿润, 如砼面干燥, 则应发水湿润。
砼养护时间控制在14d以上。
3.施工缝处理3.1泳池周边地下室底板及剪力墙纵向施工缝处理底板分三次浇筑，需留设两道施工缝，外围剪力墙竖向留设两道施工缝。
施工缝留设位置与图纸设计后浇带位置一致。
筏板钢筋为双层双向布置，钢筋间距200mm，板厚350mm，考虑到施工方便的因素，决定采用橡胶止水带，弃用止水钢板。
止水带的中心与施工缝中心重合，浇筑前将止水带平放入筏板中间施工缝位置，待浇筑一侧用钢丝网隔开，并将钢丝网固定，外层安装模板。
浇筑完成后，将钢丝网拆除，并将止水带上面的混凝土清理干净，混凝土接触面凿毛，橡胶止水带为柔性材料，清理过程中不能将其损坏，必须保证其完整性，不允许有漏水点存在。
剪力墙施工缝与筏板施工缝做法相同。
如图4所示：图43.2泳池周边剪力墙水平施工缝处理剪力墙与地下室顶板相连，因为无法一次浇筑完成，必须留设一到水平施工缝。
位置为距离板顶500mm，考虑到施工方便和防水效果，采用止水钢板。
钢板中线与施工缝重合，止水钢板搭接位置必须满焊，且与剪力墙钢筋连接牢靠，第一次浇筑完成后，需清理钢板上面的混凝土，并将混凝土接触面凿毛。
剪力墙竖向缝防水为橡胶止水带，水平方向为止水钢板，止水带在外，两者之间用万能胶粘结，连接处外围涂水不漏两层。
如图5所示：图53.3泳池池壁施工缝处理泳池部分与框架结构无任何连接，故不需考虑结构整体抗震影响，考虑到泳池的整体性防水效果，施工过程中不留设施工缝，泳池底板一次浇筑，池壁剪力墙分两次浇筑。
泳池处于室内，池壁及池底均为结构防水，混凝土强度等级为C35，抗渗等级为P6，其他防水构造措施均在装饰装修中进行。
泳池底板一次性浇筑，池壁两次浇筑，池壁施工缝位置距离板顶500mm，止水材料为止水钢板。
在筏板和剪力墙浇筑前，将止水钢板竖向安装，钢板位于墙中线，止水钢板中线与施工缝重合。
4．泳池装饰泳池处于室内，无需考虑外放水，只有内放水即可。
池底整体浇筑，闭水试验符合设计规范要求。
结构防水效果较好，建筑装饰装修防水为第三层防水。
池底板装饰部分从下至上材料依次为：LC7.5轻集料混凝土，20mm厚水泥砂浆找平层，1.5mm厚聚合物水泥基复合防水涂料防水层，20厚水泥砂浆找平层，5mm厚强力胶粉泥粘结层，8mm厚泳池面砖。
池壁做法与池底相同，如图6所示：图6聚合物水泥基复合防水涂料为装饰部分的主要防水材料，该材料是一种双组份超强度弹性防水涂料，柔性好、健康环保，可抵抗建筑物因膨胀或收缩引起的位移。
该防水材料，采用独特技术加工的聚合物，配加增塑剂、改进剂、防老剂和纳米材料等制成。
由于加进纳米材料，使涂料具有超强的耐水性、抗渗透性，粘结强度大、抗拉伸强度高等优点。
5．结语5.1.施工过程中严格按照设计及规范要求施工，严格控制质量，泳池结构部分完成后进行了蓄水实验，无渗漏现象；5.2.地下室部分结构自防水，两层卷材防水，防水效果显著；5.3.泳池部分结构自防水，一层装饰部分防水，防水效果显著；5.4.通过及时的与设计院沟通，跳仓法的应用、止水钢板和橡胶止水带的交叉应用，既保证了地下室和泳池的防水效果较好，又节省了工期、人力和物力。
