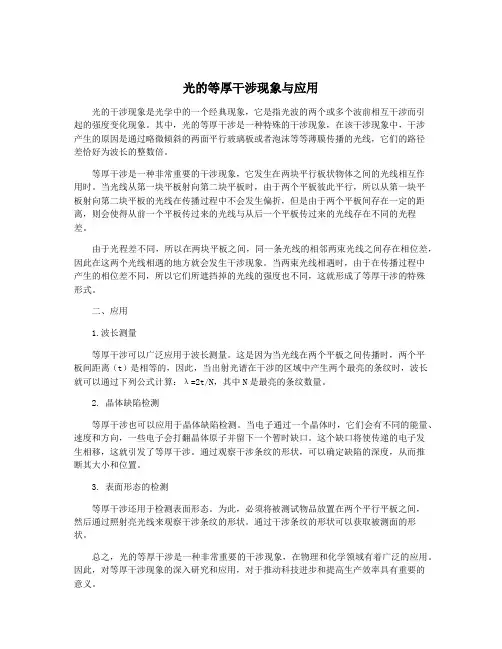

光的等厚干涉现象与应用
光的等厚干涉现象与应用光的干涉现象是光学中的一个经典现象，它是指光波的两个或多个波前相互干涉而引起的强度变化现象。
其中，光的等厚干涉是一种特殊的干涉现象，在该干涉现象中，干涉产生的原因是通过略微倾斜的两面平行玻璃板或者泡沫等等薄膜传播的光线，它们的路径差恰好为波长的整数倍。
等厚干涉是一种非常重要的干涉现象，它发生在两块平行板状物体之间的光线相互作用时。
当光线从第一块平板射向第二块平板时，由于两个平板彼此平行，所以从第一块平板射向第二块平板的光线在传播过程中不会发生偏折，但是由于两个平板间存在一定的距离，则会使得从前一个平板传过来的光线与从后一个平板传过来的光线存在不同的光程差。
由于光程差不同，所以在两块平板之间，同一条光线的相邻两束光线之间存在相位差，因此在这两个光线相遇的地方就会发生干涉现象。
当两束光线相遇时，由于在传播过程中产生的相位差不同，所以它们所遮挡掉的光线的强度也不同，这就形成了等厚干涉的特殊形式。
二、应用1.波长测量等厚干涉可以广泛应用于波长测量。
这是因为当光线在两个平板之间传播时，两个平板间距离（t）是相等的，因此，当出射光谱在干涉的区域中产生两个最亮的条纹时，波长就可以通过下列公式计算：λ=2t/N，其中N是最亮的条纹数量。
2. 晶体缺陷检测等厚干涉也可以应用于晶体缺陷检测。
当电子通过一个晶体时，它们会有不同的能量、速度和方向，一些电子会打翻晶体原子并留下一个暂时缺口。
这个缺口将使传递的电子发生相移，这就引发了等厚干涉。
通过观察干涉条纹的形状，可以确定缺陷的深度，从而推断其大小和位置。
3. 表面形态的检测等厚干涉还用于检测表面形态。
为此，必须将被测试物品放置在两个平行平板之间，然后通过照射亮光线来观察干涉条纹的形状。
通过干涉条纹的形状可以获取被测面的形状。
总之，光的等厚干涉是一种非常重要的干涉现象，在物理和化学领域有着广泛的应用。
因此，对等厚干涉现象的深入研究和应用，对于推动科技进步和提高生产效率具有重要的意义。
光的等厚干涉现象与应用
– 96 – Ⅲ 基础物理实验实验11 光的等厚干涉现象与应用当频率相同、振动方向相同、相位差恒定的两束简谐光波相遇时，在光波重叠区域，某些点合成光强大于分光强之和，某些点合成光强小于分光强之和，合成光波的光强在空间形成强弱相间的稳定分布，这种现象称为光的干涉。
光的干涉是光的波动性的一种重要表现。
日常生活中能见到诸如肥皂泡呈现的五颜六色，雨后路面上油膜的多彩图样等，都是光的干涉现象，都可以用光的波动性来解释。
要产生光的干涉，两束光必须满足：频率相同、振动方向相同、相位差恒定的相干条件。
实验中获得相干光的方法一般有两种——分波阵面法和分振幅法。
等厚干涉属于分振幅法产生的干涉现象。
一、实验目的１．通过实验加深对等厚干涉现象的理解； ２. 掌握用牛顿环测定透镜曲率半径的方法； ３. 通过实验熟悉测量显微镜的使用方法。
二、实验仪器测量显微镜、牛顿环、钠光灯、劈尖装置和待测细丝。
三、实验原理当一束单色光入射到透明薄膜上时，通过薄膜上下表面依次反射而产生两束相干光。
如果这两束反射光相遇时的光程差仅取决于薄膜厚度，则同一级干涉条纹对应的薄膜厚度相等，这就是所谓的等厚干涉。
本实验研究牛顿环和劈尖所产生的等厚干涉。
1.等厚干涉 如图11-1所示，玻璃板A 和玻璃板B 二者叠放起来，中间加有一层空气（即形成了空气劈尖）。
设光线1垂直入射到厚度为d 的空气薄膜上。
入射光线在A 板下表面和B 板上表面分别产生反射光线2和2′，二者在A 板上方相遇，由于两束光线都是由光线1分出来的（分振幅法），故频率相同、相位差恒定（与该处空气厚度d 有关）、振动方向相同，因而会产生干涉。
我们现在考虑光线2和2′的光程差与空气薄膜厚度的关系。
显然光线2′比光线2多传播了一段距离2d 。
此外，由于反射光线2′是由光密媒质（玻璃）向光疏媒质（空气）反射，会产生半波损失。
故总的光程差还应加上半个波长2/λ，即2/2λ+=∆d 。
根据干涉条件，当光程差为波长的整数倍时相互加强，出现亮纹；为半波长的奇数倍图11-1 等厚干涉的形成Ⅲ 基础物理实验 – 97 –时互相减弱，出现暗纹。

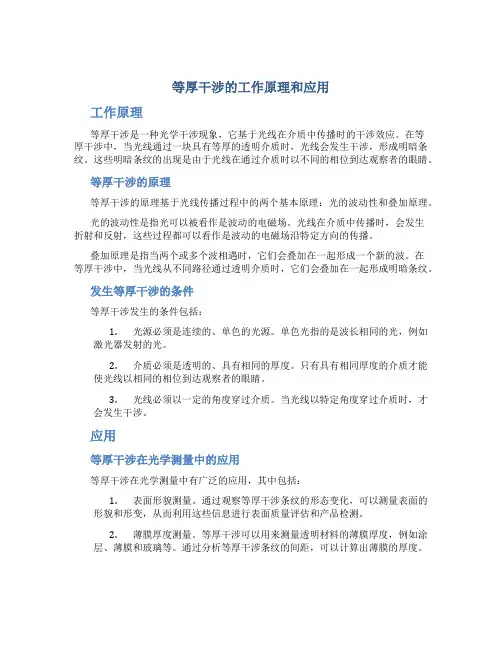

等厚干涉的工作原理和应用
等厚干涉的工作原理和应用工作原理等厚干涉是一种光学干涉现象，它基于光线在介质中传播时的干涉效应。
在等厚干涉中，当光线通过一块具有等厚的透明介质时，光线会发生干涉，形成明暗条纹。
这些明暗条纹的出现是由于光线在通过介质时以不同的相位到达观察者的眼睛。
等厚干涉的原理等厚干涉的原理基于光线传播过程中的两个基本原理：光的波动性和叠加原理。
光的波动性是指光可以被看作是波动的电磁场。
光线在介质中传播时，会发生折射和反射，这些过程都可以看作是波动的电磁场沿特定方向的传播。
叠加原理是指当两个或多个波相遇时，它们会叠加在一起形成一个新的波。
在等厚干涉中，当光线从不同路径通过透明介质时，它们会叠加在一起形成明暗条纹。
发生等厚干涉的条件等厚干涉发生的条件包括：1.光源必须是连续的、单色的光源。
单色光指的是波长相同的光，例如激光器发射的光。
2.介质必须是透明的、具有相同的厚度。
只有具有相同厚度的介质才能使光线以相同的相位到达观察者的眼睛。
3.光线必须以一定的角度穿过介质。
当光线以特定角度穿过介质时，才会发生干涉。
应用等厚干涉在光学测量中的应用等厚干涉在光学测量中有广泛的应用，其中包括：1.表面形貌测量。
通过观察等厚干涉条纹的形态变化，可以测量表面的形貌和形变，从而利用这些信息进行表面质量评估和产品检测。
2.薄膜厚度测量。
等厚干涉可以用来测量透明材料的薄膜厚度，例如涂层、薄膜和玻璃等。
通过分析等厚干涉条纹的间距，可以计算出薄膜的厚度。
3.材料折射率测量。
等厚干涉可以用来测量材料的折射率，即光线在材料中的传播速度。
通过分析等厚干涉条纹的位置和形态变化，可以计算出材料的折射率。
等厚干涉在光学成像中的应用等厚干涉在光学成像中也有一些重要的应用，包括：1.厚度图像生成。
通过观察等厚干涉条纹的形态和分布，可以生成物体的厚度图像。
这对于材料的质量控制和产品的检测非常有价值。
2.目标定位和跟踪。
等厚干涉可以用来定位和跟踪目标。
通过观察等厚干涉条纹的变化，可以精确确定目标的位置和运动状态。
等厚干涉原理与应用的结论
等厚干涉原理与应用的结论1. 引言等厚干涉是一种干涉现象，它是由于光通过厚度变化的介质时，不同路径上的光程差引起的。
等厚干涉广泛应用于光学、激光和精密测量等领域。
本文将讨论等厚干涉原理与应用的结论。
2. 等厚干涉原理等厚干涉原理是基于传统的干涉原理，即当光波的光程差为整数倍波长时，干涉现象就会发生。
在等厚干涉中，当光线通过厚度变化的介质时，不同路径上的光程差为整数倍波长，从而产生等厚干涉条纹。
3. 表征等厚干涉的结论等厚干涉具有以下特点：•干涉条纹等间距且平行。
•干涉条纹频率与厚度变化有关。
•干涉条纹的亮度与光的波长和入射光强度有关。
4. 等厚干涉的应用4.1 光学测量等厚干涉可用于测量薄膜的厚度和表面形态。
通过观察干涉条纹的变化，可以精确测量薄膜的厚度，并进一步研究薄膜的特性。
4.2 激光技术在激光技术中，等厚干涉被广泛应用于激光干涉仪和激光干涉测量。
通过利用激光的相干性和干涉效应，可以实现高精度的距离测量和表面形貌分析。
4.3 光学显微镜等厚干涉也可以应用于光学显微镜中。
通过在显微镜中引入干涉技术，可以提高显微镜的分辨率和清晰度，使微观结构更加清晰可见。
4.4 光学信息存储等厚干涉还可以应用于光学信息存储中。
通过利用干涉原理和厚度变化介质的特性，可以实现高密度、大容量的光学信息存储。
5. 结论等厚干涉是一种应用广泛的干涉现象。
通过观察干涉条纹的特征，可以实现薄膜测量、激光技术、光学显微镜和光学信息存储等领域的应用。
等厚干涉的理论和应用研究在光学科学和技术发展方面具有重要意义。
等厚干涉原理与应用原理简述
等厚干涉原理与应用原理简述
等厚干涉原理是指当光线垂直于等厚玻璃棒（或等厚气膜）时，光线通过等厚玻璃棒（或等厚气膜）前后的路程相等，从而产生干涉现象。
等厚干涉原理的应用有很多，其中一个重要应用就是制作干涉仪。
干涉仪是用来测量光波的相位差的仪器，它可以精确地测量光波的相位差，从而得到光的波长、折射率等物理量。
等厚玻璃棒干涉仪是其中一种常见的干涉仪，它的结构简单、使用方便，在科学研究、制造工艺等方面都有广泛应用。
另外，等厚干涉原理还可以用来制造光学元件。
例如，制造高精度的光学平面时，可以用等厚玻璃棒干涉仪进行检验，从而保证平面误差控制在极小的范围内。
又如，利用等厚干涉原理，可以制造出平行光平板和分束器等光学元件。
除了上述应用外，等厚干涉原理还可以用来研究光的干涉现象。
例如，通过对等厚玻璃棒干涉仪中干涉条纹的观察和分析，可以了解光波的相位差与光程差的关系，从而深入探究光的干涉特性。
总之，等厚干涉原理是一种简单而实用的光学原理，它不仅可以用来制造光学元件、检验光学平面误差等等，还可以用来研究光的干涉现象，是光学领域中不可或缺的一部分。
实验15 光的等厚干涉与应用
实验15 光的等厚干涉与应用一、实验目的1、了解光的干涉现象及等厚干涉的原理和条件。
2、利用等厚干涉现象测厚和分析薄膜的性质。
二、实验仪器2：干涉仪、凸透镜、光学平台、刻度尺、物镜、调焦手轮。
三、实验原理光的干涉是光波的相互作用而产生的波纹聚合的现象。
在光的干涉中，分为两种类型的干涉，即等差干涉和不等差干涉。
其中等厚干涉是不等差干涉的一种。
等厚干涉在实验中可以通过光的反射和漫反射光产生。
当光线从光密介质进入光疏介质时，其速度会改变，由于波长不变，所以光线在介质中的路径长度也会改变，造成波峰和波谷的相对位置发生变化，从而产生光的干涉现象。
当两条反射光线的路径长度差等于光的波长的整数倍时，光线相长干涉，出现明纹，反之光线相消干涉，出现暗纹。
根据光的波长和路径长度的关系可以得到：mλ=2d±δ其中m为暗纹级数，λ为光的波长，d为薄膜厚度，δ为两反射光线的相位差。
根据上面的公式可以测定薄膜厚度，而在实验中一般需要先找到第一暗纹的位置。
四、实验操作1、调节干涉仪将干涉仪与光源相连，调节光源亮度，启动干涉仪。
将两个反射镜相接，直到视野中没有光斑相互干扰。
调节单击的位置，使其在视野中间。
调整单击到达光学路径中心，并使光程差降到最小。
记录搭配标准的分划尺的光程差。
由于反射测量的方式，因此需要将平台上每个镜面反转。
此时光程差值为零。
2、测量干涉仪的波长将牛顿环放置在物镜上，调整物镜位置，调整干涉仪返回波长数目，从而确定波长。
3、测厚度在光学平台上放置要测厚度的样品，使其与反射面垂直，并且处于光路的一侧。
调整双动接头，通过双动接头与样品表面平行，并且距离样品表面仅有一个微小的距离。
调节光路中的透镜，确定第一干涉环的位置以进行测量。
读取分划尺上的距离，测量厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等厚干涉的几点应用
1摘要：详细研究了利用两种等厚干涉的实验（劈尖干涉和牛顿环）的原理来测量细丝的直径、测量液体的折射率，并由此引申出测液体的浓度。
粗略探讨了利用等厚干涉来检验工件的平整程度。
关键词：等厚干涉、劈尖、牛顿环、细丝直径、液体的折射率、浓度、工件平整度。
2引言
课本上介绍了两种等厚干涉，分别是劈尖干涉和牛顿环。
劈尖干涉:当光近乎垂直地照射到折射率为n,且倾角很小为θ的透明劈尖上时，光线的入射角可以视为不变的常数，则反射光在相遇点的相位差只取决于产生该反射的薄膜厚度，薄膜上厚度相同的地方所产生的光程差相同，因而形成一组平行于劈尖顶的明暗相间的、等宽、等间距的直条纹。
牛顿环：将一个凸面曲率半径R很大的平凸透镜A放在一平面玻璃板B上，两者在O点接触。
平凸透镜的凸面和玻璃板的上表面之间形成一空气薄层，空气薄层的厚度从O点向外逐渐增大，在以O点为中心的任一圆周上各点处的空气薄层的厚度都相等。
当单色平行光垂直入射到空气薄层上时，空气薄层上下表面反射的光产生干涉。
这些干涉条纹是一组以O点为中心的明暗相间的同心圆环，称为牛顿环，如上面右图所示。
将实验中的器具略加改变就可以用来测量液体的折射率以及细金属丝的直径。
3 测细丝的直径
如图所示：在两块平板玻璃之间放入待
测细丝。
使两块玻璃之间形成劈尖形的空气薄膜，用单色光垂直照射。
光线在劈尖顶处形成暗条纹（半波损失），在其他位置：设空气膜厚度为e ，光的波长为λ,光程差为δ，则有
当δ=k λ时，出现明条纹，当δ=（2k+1）λ\2时，出现暗条纹。
则相邻两条暗条纹光程差为Δδ=λ,对应的薄膜厚度差为e=λ\2;因此只要数出劈尖顶O 到任意一点K 处处的暗条纹数k,就能够计算出这k 条暗条纹对应的厚度差为k λ\2,则K 点距地面玻璃的高度为k λ\2+λ\2,再测出O 、K 两点的水平距离L,则劈尖倾角的正切值是tan θ= (k λ\2+λ\2) \L,设O 点到细丝处的水平距离为S ，则细丝的直径d=S*tan θ。
补充：①之所以选择先测出 tan θ，而不是直接应用另一公式d=(k-1)λ\2（其中k 为劈尖顶到细丝处的暗条纹个数），是为了减小误差。
如果细丝处所对应的不是暗条纹而是明条纹，第二个公式就会产生较大的误差。
②所选的平板玻璃一定要光滑平整，即形成的条纹一定要平整，不能有弯曲的地方。
⎪⎩⎪⎨⎧=+==+= ,,,k )k (,,k k e n 2102122122λλλδ）（
4测液体的折射率
1劈尖法测折射率
在A、B两块平板玻璃之间滴入几滴液体，并在平板玻璃的一端夹入一直丝，使两块平板玻璃之间形成角度很小的液体膜，当波长为λ的单色光垂直入射到玻璃板上时，由液体膜上、下表面反射的光的光程差以及明暗纹由下式决定：
Δδ=2n液h+λ\2=kλ;k=1,2,3,……
观察出明条纹宽度Δx液。
擦干净玻璃片，观察出不滴液体的明条纹宽度Δx。
则有，所测液体的折射率n液=Δx\Δx液。
2 牛顿环法测液体折射率
方法同上，分别测出有液体和无液体时的明纹宽度Δx液和Δx,液体的折射率即为n液=Δx\Δx液。
注意点：①所用的平板玻璃一定要平整光洁，保证产生形状规则的干涉条纹。
②所用的平凸透镜一定要选择标准件。
③作
完有液体的实验后一定要将光学仪器擦拭干净，减小实验误差。
④滴液体时一定要尽量使观察区域的液体分布均匀并且占满上下表面。
引申：无机溶液的折射率必然与该液体的浓度存在某种关系。
可以利用这种关系通过测折射率来测液体的浓度。
5 测工件的平整程度
前面实验的注意点中都有强调所用工件的平整度，这是因为工件的平整度对实验结果的影响很大。
反过来可以利用工件平整度对实验结果（条纹形状与分布）的影响来测定工件的平整度。
①测平板玻璃的平整度。
待测工件水平放置，标准工件
倾斜放置。
根据条纹向哪一侧弯曲，来判断对应区域
是向下凹还是向上凸。
如果条纹为直线型、相互平行
且间距相等，则说明待测工件的平整度符合要求。
②测凸透镜的半径。
将半径为R的标准平凹透镜扣在加
工好的待测凸透镜上。
两透镜之间形成厚度不等的空气薄膜，单色光垂直入射后由于干涉形成牛顿环。
根据牛顿环的形状、数目以及用手压后条纹的移动，就可以检验出待测凸透镜的偏差。
如果条纹消失无牛顿环出现，则说明待测凸透镜与标准凹透镜有相同的形状。
6 参考文献：
1.芶秉聪，胡海云主编大学物理—北京：国防工业出版社。
2.期刊论文.大学物理，2005，24（2），用等厚干涉测液体的折射率。
3.期刊论文.东北电力学院学报，2003，23（2），利用劈尖干涉侧定细丝直径的实验研究。
