工厂供电实验报告
工厂供电实习报告
工厂供电实习报告一、实习背景和目的本次实习是我在某某工厂的供电部门进行的，旨在通过实际操作和学习，了解工厂供电系统的运行和管理，并掌握相关知识和技能。
二、实习内容和过程1. 工厂供电系统概述在实习开始之前，我首先对工厂的供电系统进行了全面了解。
工厂供电系统由变电站、配电室、输电线路和终端设备等组成。
变电站负责将电网供应的高压电能降压并分配到工厂内部的不同用电区域。
2. 供电设备运行与维护在实习期间，我参与了工厂供电设备的日常运行和维护工作。
其中包括对变电站设备的巡视与检修，配电室设备的清理与维护，以及终端设备的安装与调试等。
通过实际操作，我对供电设备的构造、原理和运行过程有了更深入的了解。
3. 供电系统故障排除在实习期间，我还参与了供电系统故障的排除工作。
当供电系统出现故障时，我与工程师一起进行了现场检查和分析，并利用测试仪器进行实时监测，最终成功解决了多起故障事件。
这一过程加强了我的故障排除能力和应变能力。
4. 安全管理与运行优化在供电工作中，安全是至关重要的。
在实习期间，我学习了工厂供电系统的安全操作规程，并参与了安全检查和演练活动。
我还与供电系统工程师一起进行了对供电系统的运行参数进行优化的探讨，以提高供电系统的效率和可靠性。
三、实习心得与体会通过这次供电实习，我深刻体会到供电工作的重要性和复杂性。
供电系统是工厂正常运行的基石，任何一处故障都可能导致生产中断，影响企业的正常运营。
因此，供电人员必须具备扎实的专业知识和技能，能够快速准确地发现并排除故障。
同时，我还意识到供电工作需要高度的责任心和团队合作精神。
在实习期间，我与供电系统的工程师和其他同事紧密合作，共同解决了各种供电问题。
通过与他们的交流和学习，我不仅提高了专业素养，也加强了自己的团队协作能力。
最后，我还感受到供电工作的不断创新和发展。
随着科技的进步，新型的供电设备和技术不断涌现，为工厂的供电系统提供了更高效、更可靠的解决方案。
作为一名供电从业者，我深感自己需要不断学习和适应新技术，以保持自身的竞争力。
工厂供电实验实验报告
一、实验目的1. 理解工厂供电系统的基本组成和运行原理；2. 掌握工厂供电系统中的电气设备操作方法；3. 分析工厂供电系统的安全运行措施；4. 培养学生动手实践能力和团队协作精神。
二、实验原理工厂供电系统主要由电源、变压器、配电线路、用电设备等组成。
本实验主要研究工厂供电系统中的电源、变压器、配电线路等部分。
电源部分主要涉及电压、电流、功率等基本电学参数；变压器部分主要研究变压器的结构、原理及工作特性；配电线路部分主要研究线路的敷设、布线、接地等。
三、实验器材1. 电源：三相交流电源；2. 变压器：油浸式变压器、干式变压器；3. 配电线路：电缆、导线、接线盒等；4. 仪表：电压表、电流表、功率表、万用表等；5. 其他：绝缘胶带、螺丝刀、扳手等。
四、实验步骤1. 电源接入：将三相交流电源接入变压器低压侧，确保电源电压稳定；2. 变压器试验：分别对油浸式变压器和干式变压器进行空载试验和负载试验，记录变压器输入、输出电压、电流、功率等参数；3. 配电线路敷设：按照实际工厂供电系统进行配电线路敷设，包括电缆、导线、接线盒等；4. 接地试验：检查接地装置的接地电阻，确保接地可靠；5. 安全运行措施分析：分析工厂供电系统中的安全运行措施，如过载保护、短路保护、漏电保护等；6. 数据处理与分析：对实验数据进行整理和分析，得出结论。
五、实验结果与分析1. 变压器试验结果分析：（1）空载试验：在变压器低压侧接入额定电压，测量变压器输入、输出电压、电流、功率等参数，计算变压器的空载损耗和空载电流。
（2）负载试验：在变压器低压侧接入额定负载，测量变压器输入、输出电压、电流、功率等参数，计算变压器的负载损耗和负载电流。
2. 配电线路敷设结果分析：（1）电缆敷设：按照实际工厂供电系统进行电缆敷设，确保电缆敷设符合规范要求。
（2）导线布线：根据用电设备需求，合理布线，确保导线敷设安全、可靠。
3. 接地试验结果分析：（1）接地电阻测量：测量接地装置的接地电阻，确保接地电阻符合规范要求。
工厂供配电实验报告(3篇)
第1篇一、实验目的本次实验旨在通过实际操作和理论分析，加深对工厂供配电系统的理解，掌握工厂供配电设备的基本原理和运行方式，熟悉高低压电器的结构、功能和技术特性，并了解工厂供配电系统的构成与布置以及配电负荷计算方法。
二、实验原理工厂供配电系统是工业生产中不可或缺的组成部分，其主要功能是将高压电能通过变压器降压，再分配到各个车间或设备，满足生产过程中的用电需求。
实验过程中，我们将结合实际的高压开关柜和工厂供电知识，对工厂供配电系统的各个环节进行深入了解。
三、实验设备与材料1. 高压开关柜2. 变压器3. 低压配电柜4. 低压电器（如断路器、接触器等）5. 电能表6. 电流表7. 电压表8. 计算器9. 相关实验手册和参考资料四、实验内容1. 高低压电器认识实验- 观察高压开关柜的结构，了解其组成和工作原理。
- 分析变压器的工作原理，掌握变压器的基本参数和接线方式。
- 认识低压配电柜和低压电器，了解其功能和使用方法。
2. 工厂供配电系统构成与布置实验- 分析工厂供配电系统的构成，包括电源进线、高压配电线路、车间变电所、低压配电线路和用电设备。
- 观察实际工厂供配电系统的布置，了解设备布局和线路走向。
- 学习配电负荷计算方法，掌握计算公式和计算步骤。
3. 供配电系统安全运行实验- 学习供配电系统的安全运行规范，了解安全操作规程。
- 观察供配电系统的故障处理方法，学习故障诊断和排除技巧。
- 进行供配电系统的安全运行模拟实验，提高实际操作能力。
五、实验结果与分析1. 高低压电器认识实验- 通过观察和实验，掌握了高低压电器的结构、功能和技术特性。
- 了解高压开关柜、变压器、低压配电柜和低压电器的工作原理。
2. 工厂供配电系统构成与布置实验- 分析了工厂供配电系统的构成，了解了设备布局和线路走向。
- 掌握了配电负荷计算方法，能够根据实际需求进行计算。
3. 供配电系统安全运行实验- 学习了供配电系统的安全运行规范，了解了安全操作规程。
工厂供电实习报告
工厂供电实习报告工厂供电实习报告3篇在现实生活中，报告的用途越来越大，我们在写报告的时候要注意涵盖报告的基本要素。
相信很多朋友都对写报告感到非常苦恼吧，下面是小编整理的工厂供电实习报告3篇，希望能够帮助到大家。
工厂供电实习报告篇1一、实习目的1.贯彻理论联系实际的培养方针，培养学生实践动手能力和独立工作能力，加强国情、社情和专业背景的教育，增强劳动观念和创业、敬业和团队协作精神，使之成为具有较高素质和专业能力的、适应社会需要的高级人才。
2.通过供电实习，巩固和加深学生对工业与民用电力用户供电系统的基本原理、工程设计方法和运行管理基本知识的理解和掌握，培养学生对工厂供电系统的操作维护和管理能力。
以及对电力工程领域进行一定的了解。
二、实习要求1、通过供电实习，要求学生了解所实习的工厂的电力负荷情况，负荷类别，了解工厂的变配电系统，认识变配电系统的电气设备，了解工厂供电系统继电保护的实施情况，了解工厂在节约电能与提高功率因数方面应用新技术的情况。
2、在实习中，每位学生要服从带队老师的领导，严格遵守实习单位的规章制度，尊重工人、技术人员的劳动，虚心学习。
3、在实习期间努力学习，实习结束后，提交一份实习报告书。
4、参观变电所时，一定要服从指挥、注意安全，未经许可不得进入禁区，更不许摸、动任何按钮，以防发生意外。
三、实习内容了解工厂中小型变电所的位置结构，高压配电室、变压器室、低压配电室、电容器室的布置。
了解各开关柜的作用，识别变电所电气设备的外形和名称。
掌握变电所安全操作常识。
了解10KV配电线路的运行管理及各种有关规章制度。
1、变压器利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。
在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
工厂供电实习报告
随着我国经济的快速发展，工业生产对电能的需求日益增长。
为了更好地适应这一需求，提高我国工业供电水平，我选择了在XX工厂进行供电实习，以期通过实践了解工厂供电系统的运行机制，提升自己的专业技能，为将来从事相关工作打下坚实基础。
二、实习单位及环境实习单位为XX工厂，该工厂位于我国XX省XX市，占地面积约100亩，员工人数约2000人。
工厂主要从事XX产品的生产与销售，拥有先进的生产设备和完善的供应链体系。
实习期间，我主要在工厂供电部门进行实习。
三、实习内容与过程1. 供电系统基础了解实习初期，我首先对工厂供电系统进行了全面了解。
工厂供电系统主要包括变配电所、配电线路、用电设备等部分。
变配电所是工厂供电系统的核心，负责将高压电能转换为低压电能，供给工厂各个车间使用。
2. 供电设备操作与维护在供电部门的指导下，我学习了变配电所各种设备的操作方法，包括高压开关、变压器、低压配电柜等。
同时，我还了解了设备的维护保养知识，确保设备正常运行。
3. 故障排查与处理在实际工作中，我参与了多次故障排查与处理。
通过观察、分析、判断，我学会了如何快速定位故障原因，并采取有效措施解决问题。
例如，在一次低压配电柜故障中，我通过检查发现是接触不良引起的，及时进行了修复。
4. 安全管理与应急预案在实习过程中，我深刻认识到安全管理的重要性。
工厂供电部门制定了严格的安全管理制度，包括现场作业安全、设备操作安全、应急预案等。
我认真学习了这些制度，并在实际工作中严格遵守。
5. 供电优化与节能措施为了提高工厂供电效率，降低能耗，供电部门不断探索供电优化与节能措施。
我参与了部分节能项目的实施，如更换节能灯具、改造配电线路等。
1. 专业技能提升通过实习，我对工厂供电系统的运行机制有了更深入的了解，掌握了供电设备操作、故障排查、安全管理等专业技能，为将来从事相关工作打下了坚实基础。
2. 团队合作与沟通能力在实习过程中，我学会了与同事协作，共同完成工作任务。
工厂供电实习报告

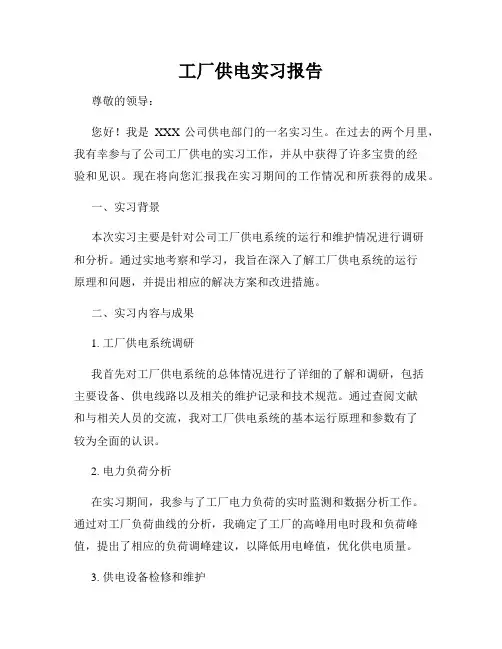

工厂供电实习报告尊敬的领导：您好！我是XXX公司供电部门的一名实习生。
在过去的两个月里，我有幸参与了公司工厂供电的实习工作，并从中获得了许多宝贵的经验和见识。
现在将向您汇报我在实习期间的工作情况和所获得的成果。
一、实习背景本次实习主要是针对公司工厂供电系统的运行和维护情况进行调研和分析。
通过实地考察和学习，我旨在深入了解工厂供电系统的运行原理和问题，并提出相应的解决方案和改进措施。
二、实习内容与成果1. 工厂供电系统调研我首先对工厂供电系统的总体情况进行了详细的了解和调研，包括主要设备、供电线路以及相关的维护记录和技术规范。
通过查阅文献和与相关人员的交流，我对工厂供电系统的基本运行原理和参数有了较为全面的认识。
2. 电力负荷分析在实习期间，我参与了工厂电力负荷的实时监测和数据分析工作。
通过对工厂负荷曲线的分析，我确定了工厂的高峰用电时段和负荷峰值，提出了相应的负荷调峰建议，以降低用电峰值，优化供电质量。
3. 供电设备检修和维护除了负荷分析，我还参与了部分供电设备的日常检修和维护工作。
例如变压器的油位检查、电容器的电压检测以及合闸机构的润滑保养等。
通过实际操作，我熟悉了常见供电设备的内部结构和维护方法，提高了我对供电设备的维修技能。
4. 供电系统安全隐患排查为了确保工厂供电系统的安全可靠运行，我还参与了一次供电系统的安全隐患排查活动。
通过对变电站、线路和配电装置的全面巡视和检查，我发现并及时处理了一些潜在的安全隐患，提高了供电系统的安全性和稳定性。
三、心得体会通过这次工厂供电实习，我不仅学到了很多实用的知识和技能，还深刻认识到供电工作的重要性和复杂性。
在实习期间，我不仅要发挥专业知识和技能，还需要沟通协调各方利益，并做好应对突发事件的准备。
这对我个人的综合素质提出了较高的要求。
此外，我还学到了团队合作的重要性。
在供电实习期间，我与其他供电人员紧密合作，共同解决了一系列问题。
通过协作与交流，我学会了如何与他人高效配合，在解决问题过程中提高效率和精确度。
工厂供电实验的实验报告
一、实验目的1. 了解工厂供电系统的基本组成和运行原理。
2. 掌握工厂供电系统的基本操作和维护方法。
3. 熟悉电气设备的安装、调试和运行。
4. 培养学生动手能力和团队协作精神。
二、实验原理工厂供电系统主要由电源、变压器、配电装置、线路和用电设备等组成。
本实验主要研究工厂供电系统的运行原理和操作方法。
三、实验仪器与设备1. 电源：380V/50Hz三相交流电源2. 变压器：单相、三相变压器各一台3. 配电装置：断路器、隔离开关、熔断器等4. 线路：绝缘导线、电缆等5. 用电设备：照明灯具、电动机等6. 测量仪器：电压表、电流表、功率表、绝缘电阻表等四、实验内容1. 工厂供电系统基本组成及连接方式2. 变压器运行原理及操作3. 配电装置运行原理及操作4. 线路敷设及接线5. 用电设备安装及调试6. 电气设备的维护与保养五、实验步骤1. 观察并熟悉工厂供电系统的基本组成和连接方式。
2. 将电源、变压器、配电装置、线路和用电设备按实验要求连接好。
3. 进行变压器运行实验，观察并记录变压器输入、输出电压和电流值。
4. 进行配电装置运行实验，观察并记录断路器、隔离开关、熔断器的操作过程。
5. 进行线路敷设及接线实验，确保线路连接牢固、安全可靠。
6. 进行用电设备安装及调试实验，观察并记录用电设备的运行状态。
7. 对电气设备进行维护与保养，确保设备正常运行。
六、实验结果与分析1. 变压器运行实验：根据实验数据，计算出变压器的变比、效率等参数，分析变压器运行状况。
2. 配电装置运行实验：观察断路器、隔离开关、熔断器的操作过程，分析其运行原理和操作方法。
3. 线路敷设及接线实验：检查线路连接牢固、安全可靠，确保实验顺利进行。
4. 用电设备安装及调试实验：观察用电设备的运行状态，确保设备正常运行。
七、实验总结通过本次实验，我们对工厂供电系统的基本组成、运行原理和操作方法有了更深入的了解。
在实验过程中，我们掌握了电气设备的安装、调试和运行方法，提高了动手能力和团队协作精神。
工厂供电实习报告
工厂供电实习报告一、引言在工程技术专业的学习中，实习是非常重要的一部分，通过实习能够让我们更深入地了解所学的理论知识在实际工作中的应用。
本次实习，我有幸进入一家大型工厂进行供电相关工作的实习，通过对工厂供电系统的学习和实践，我对工厂供电系统的构成、运行方式和维护保养有了更深入的理解。
本文将详细介绍我在实习期间所做的工作和所获得的经验。
二、供电系统概述1. 工厂供电系统的构成工厂供电系统是由变电设备、配电设备以及接线系统组成。
变电设备包括变配电站、高低压变压器和成套设备；配电设备包括高低压开关设备、断路器、隔离开关、电缆和电线等；接线系统包括总线间接线、母线、电缆和接线箱等。
这些设备通常按照一定的布局作为整体供电系统提供电能给工厂的各个部门和设备使用。
2. 工厂供电系统的运行方式工厂供电系统一般采用备用供电和并联-选择供电两种方式。
备用供电是指在主电源故障或计划停电时，通过备用电源或备用设备向工厂供电；并联-选择供电是指同时连接多个主电源或分布式电源，通过自动切换设备实现对某一主电源的选择供电。
三、实习工作内容1. 工厂供电系统的巡查和维护我在实习期间负责对工厂供电系统的巡查和维护工作。
每天早上我会和其他同事一起对变电设备、配电设备和接线系统进行巡查，检查设备的运行状态、设备连接是否正常以及有无异常情况发生。
对于异常情况，我会及时上报并与同事一起解决。
2. 工厂供电系统的故障排除在实习期间，我也参与了一些工厂供电系统的故障排除工作。
当设备出现故障时，我会与同事一起进行分析、检修和恢复工作。
这个过程需要我们运用所学的理论知识，并结合实际情况找出故障原因，并进行维修或更换。
3. 工厂供电系统的改进提升除了日常的巡查和维护工作，我还参与了一些工厂供电系统的改进提升工作。
我们通过对工厂供电系统的现状分析和问题归纳，提出了一些建议和改进方案。
通过采纳这些改进建议，工厂的供电系统能更加稳定可靠，并提高工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电实验报告实验一发电机组的起动与运转一、实验目的1．了解微机调速装置的工作原理和掌握其操作方法。
2．熟悉发电机组中原动机（直流电动机）的基本特性。
3．掌握发电机组起励建压，并网，解列和停机的操作二、原理说明在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率。
图3-1-1为调速系统的原理结构示意图，图3-1-2为励磁系统的原理结构示意图。
图3-1-1 调速系统原理结构示意图装于原动机上的编码器将转速信号以脉冲的形式送入THLWT-3型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入ZKS-15型直流电机调速装置，采用双闭环来调节原动机的电枢电压，最终改变原动机的转速和输出功率。
图3-1-2 励磁系统的原理结构示意图发电机出口的三相电压信号送入电量采集模块1，三相电流信号经电流互感器也送入电量采集模块1，信号被处理后，计算结果经485通信口送入微机励磁装置；发电机励磁交流电流部分信号、直流励磁电压信号和直流励磁电流信号送入电量采集模块2，信号被处理后，计算结果经485通信口送入微机励磁装置；微机励磁装置根据计算结果输出控制电压，来调节发电机励磁电流。
三、实验内容与步骤1．发电机组起励建压⑴先将实验台的电源插头插入控制柜左侧的大四芯插座（两个大四芯插座可通用）。
接着依次打开控制柜的“总电源”、“三相电源”和“单相电源”的电源开关；再打开实验台的“三相电源”和“单相电源”开关。
⑵将控制柜上的“原动机电源”开关旋到“开”的位置，此时，实验台上的“原动机启动”光字牌点亮，同时，原动机的风机开始运转，发出“呼呼”的声音。
⑶按下THLWT-3型微机调速装置面板上的“自动/手动”键，选定“自动”方式，开机默认方式为“自动方式”。
⑷按下THLWT-3型微机调速装置面板上的“启动”键，此时，装置上的增速灯闪烁，表示发电机组正在启动。
当发电机组转速上升到1500rpm时，THLWT-3型微机调速装置面板上的增速灯熄灭，启动完成。
⑸当发电机转速接近或略超过1500rpm时，可手动调整使转速为1500rpm，即：按下THLWT-3型微机调速装置面板上的“自动/手动”键，选定“手动”方式，此时“手动”指示灯会被点亮。
按下THLWT-3型微机调速装置面板上的“＋”键或“－”键即可调整发电机转速。
⑹发电机起励建压有三种方式，可根据实验要求选定。
一是手动起励建压；一是常规起励建压；一是微机励磁。
发电机建压后的值可由用户设置，此处设定为发电机额定电压400V，具体操作如下：①手动起励建压1) 选定“励磁调节方式”和“励磁电源”。
将实验台上的“励磁调节方式”旋钮旋到“手动调压”，“励磁电源”旋钮旋到“他励”。
2) 打开励磁电源。
将控制柜上的“励磁电源”打到“开”。
3) 建压。
调节实验台上的“手动调压”旋钮，逐渐增大，直到发电机电压（线电压）达到设定的发电机电压。
②常规励磁起励建压1) 选定“励磁方式”和“励磁电源”。
将实验台上的“励磁方式”旋钮旋到“常规控制”，“励磁电源”旋钮旋到“自并励”或“他励”。
2) 重复手动起励建压步骤⑵3) 励磁电源为“自并励”时，需起励才能使发电机建压。
先逐渐增大给定，可调节THLCL-2常规可控励磁装置面板上的“给定输入”旋钮，逐渐增大到3.5V左右，按下THLCL-2常规可控励磁装置面板上的“起励”按钮然后松开，可以看到控制柜上的“发电机励磁电压”表和“发电机励磁电流“表的指针开始摆动，逐渐增大给定，直到发电机电压达到设定的发电机电压。
4) 励磁电源为“他励”时，无需起励，直接建压。
逐渐增大给定，可调节THLCL-2常规励磁装置面板上的“给定输入”旋钮，逐渐增大，直到发电机电压达到设定的发电机电压。
③微机励磁起励建压1) 选定“励磁方式”和“励磁电源”。
将实验台上的“励磁方式”旋钮旋到“微机控制”，“励磁电源”旋钮旋到“自并励”或“他励”。
2) 检查THLWL-3微机励磁装置显示菜单的“系统设置”的相关参数和设置。
具体如下：“励磁调节方式”设置为实验要求的方式，此处为“恒U g”。
“恒U g预定值”设置为设定的发电机电压，此处为发电机额定电压。
“无功调差系数”设置为“+0”具体操作见THLWL微机励磁装置使用说明。
3)按下THLWL-3微机励磁装置面板上的“启动”键，发电机开始起励建压，直至THLWL-3微机励磁装置面板上的“增磁”指示灯熄灭，表示起励建压完成。
2．发电机组停机⑴减小发电机励磁至0。
⑵按下THLWT-3微机调速器装置面板上的“停止”键。
⑶当发电机转速减为0时，将THLZD-2电力系统综合自动化控制柜面板上的“励磁电源”打到“关”，“原动机电源”打到“关”。
3．发电机组并网⑴首先投入无穷大系统，具体操作参见第一部分“无穷大系统”，将实验台上的“发电机运行方式”切至“并网”方式。
打开控制柜的“总电源”、“三相电源”和“单相电源”的电源开关；再打开实验台的“三相电源”和“单相电源”开关。
⑵发电机与系统间的线路有“单回”和“双回”可选。
根据实验要求选定一种，此处选“单回”。
单回：断路器QF1和QF3（或者QF2、QF4和QF6）处于“合闸”状态，其他处断路器处于“分闸”状态；双回：断路器QF1、QF2、QF3、QF4和QF6处于“合闸”状态，其他处断路器处于“分闸”状态。
⑶合上断路器QF7，调节自耦调压器的手柄，逐渐增大输出电压，直到接近发电机电压。
⑷投入同期表。
将实验台上的“同期表控制”旋钮打到“投入”状态。
⑸发电机组并网有三种方式，可根据实验要求选定。
一是手动并网；一是半自动并网；一是自动并网。
为了保证发电机在并网后不进相运行，并网前应使发电机的频率和电压略大于系统的频率和电压。
①手动并网所谓“手动并网”，就是手动调整频差和压差，满足条件后，手动操作并网断路器实现并网。
1)选定“同期方式”。
将实验台上的“同期方式”旋钮旋到“手动”状态。
2) 观测同期表的指针旋转。
同期时，以系统为基准，f g > f s 时同期表的相角指针顺时针旋转，频率指针转到“+”的部分；U g>U s时压差指针转到“+”。
反之相反。
f g和U g表示发电机频率和电压；f s和U s表示系统频率和电压。
根据同期表指针的位置，手动调整发电机的频率和电压，直至频率指针和压差指针指向“0”位置。
表示频率差和压差接近于“0”，此时相角指针转动缓慢，当相角指针转至中央刻度时，表示相角差为“0”，此时按下断路器QF0的“合闸”按钮。
完成手动并网。
4．发电机组发出有功和无功功率⑴调节励磁装置，调整发电机组发出的无功，使Q=0.75kVar，PF=0.8。
具体操作：①手动励磁：调节THLZD-2电力系统综合自动化实验台上的“手动调压”旋钮，逐步增大励磁，直到达到要求的无功值。
②常规励磁：调节THLCL-2常规可控励磁装置面板上的“给定输入”旋钮，逐步增大给定，直至达到要求的无功值③微机励磁：多次按下THLWL-3微机励磁装置面板上的“＋”键，逐步增大励磁，直至达到要求的无功值。
⑵调节调速器，调整发电机组发出的有功，具体操作：多次按下THLWT-3微机调速装置“+”键，逐步增大发电机有功输出，使P=1kW。
5．发电机组解列⑴将发电机组输出的有功和无功减为0。
具体操作：①多次按下THLWT-3微机调速装置“－”键，逐步减少发电机有功输出，直至有功接近0。
②调节励磁，减小无功。
多次按下THLWL-3微机励磁装置面板上的“－”键，逐步减少发电机无功输出，直至无功接近于0。
备注：在调整过程中，注意不要让发电机进相。
⑵按下THLZD-2电力系统综合自动化实验台上的断路器QF0的“分闸”按钮，将发电机组和系统解列。
然后发电机停机，具体参照实验内容“⒉发电机组停机”。
四、实验数据157101215192429励磁电压(v)0.10.20.30.420.590.720.96 1.0 1.5励磁电流(A)发电50100150200250300350400450机输出电压(V)实验二电磁型电流继电器和电压继电器实验一、实验目的1、熟悉DL型电流继电器和DY型电压继电器的结构、原理和基本特性；2、掌握动作电流值、动作电压值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL—20c系列电流继电器常用于反映发电机、变压器及输电线路的短路和过负荷的继电保护装置中。
DY—20c系列电压继电器常用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。
DL—20c、DY—20c系列继电器的内部接线图见图15一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流（压）继电器：当电流（压）升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
低电压继电器：当电压降低至整定电压时,继电器立即动作,常开触点断开，常闭触点闭合。
继电器的铭牌刻度值是按电流继电器两线圈相串联，电压继电器两线圈并联时标注的,指示值等于整定值。
若上述二继电器两线圈分别改作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图15-1电流（电压）继电器内部接线图图15-2电流继电器实验接线图图15-3过电压继电器实验接线图五、实验内容与步骤 1、绝缘测试(略)2、整定点的动作值、返回值及返回系数测试实验接线图15－2、图15－3、图15－4分别为电流继电器及过（低）电压继电器的实验接线，可根据下述要求分别进行实验。
实验的参数电流值（或电压值）可用三相自耦调压器、短路开关等设备进行调节。
（1）电流继电器的动作电流和返回电流测试a 、选择DL —24C/2型电流继电器，确定动作值并进行初步整定。
本实验整定值为0.8A 及1.6A 的两种工作状态，见表15－2。
DL--23C DY--23C、28CDL--25C DY--25C图1--1电流（电压）继电器内部接线图DL--24C DY--24C、29C484DL--21C DY--21C、26C2316273518DL--22C DY--22C675AVb 、根据整定值的要求对继电器线圈确定接线方式（串联或并联）；查表15－5。
c 、按图15--2接线，保证自耦调压器输出为零，关断直流电源和微机保护装置。
将BC 段短路点调至线路首端，设置成最大运行方式下的三相短路，合上QF1、QF2；检查无误后，调节自耦调压器，增大输出电流，使继电器动作。
