简述IGBT的主要特点和工作原理一、简介IGBT，Insulated Gate Bipolar Transistor，是一种复合全控电压驱动功率半导体器件。
由BJT（双极晶体管）和IGFET（绝缘栅场效应晶体管）组成。
IGBT兼有MOSFET 的高输入阻抗和GTR 的低导通压降的优点。
GTR 的饱和电压降低，载流密度大，但驱动电流更大。
MOSFET的驱动功率很小，开关速度快，但导通压降大，载流密度小。
IGBT结合了以上两种器件的优点，驱动功率小，饱和电压降低。
非常适合用于直流电压600V及以上的变流系统，如交流电机、逆变器、开关电源、照明电路、牵引驱动等领域。
IGBT模块是由IGBT（绝缘栅双极晶体管）和FWD（续流二极管）通过特定的电路桥封装而成的模块化半导体产品。
封装后的IGBT模块直接应用于逆变器、UPS不间断电源等设备。
IGBT模块具有节能、安装维护方便、散热稳定等特点。
一般IGBT也指IGBT模块。
随着节能环保等理念的推进，此类产品将在市场上越来越普遍。
IGBT是能量转换和传输的核心器件，俗称电力电子器件的“CPU”，广泛应用于轨道交通、智能电网、航空航天、电动汽车、新能源设备等领域。
二、IGBT的结构下图显示了一种N 沟道增强型绝缘栅双极晶体管结构。
N+区称为源极区，其上的电极称为源极（即发射极E）。
N基区称为漏区。
器件的控制区为栅极区，其上的电极称为栅极（即栅极G）。
沟道形成在栅区的边界处。
C 极和E 极之间的P 型区域称为子通道区域。
漏极区另一侧的P+ 区称为漏极注入器。
它是IGBT独有的功能区，与漏极区和子沟道区一起构成PNP双极晶体管。
它充当发射极，将空穴注入漏极，进行传导调制，并降低器件的通态电压。
《N沟道增强型绝缘栅双极晶体管》IGBT的开关作用是通过加正栅电压形成沟道，为PNP（原NPN）晶体管提供基极电流，使IGBT导通。
反之，加反向栅压消除沟道，切断基极电流，就会关断IGBT。
IGBT综述分析
IGBT发展综述引言由于电能的广泛应用，所以与之相关的功率处理器件应运而生。
作为电力电子器件发展的核心，功率半导体器件在相当大的程度上决定了各种电力电子体系的运作可靠性以及实现所需成本，因而成为现代电力电子技术发展的重要环节之一。
电力电子技术是一门应用在电力领域的新兴电子技术，就是利用电力电子器件（如晶闸管、IGBT、MOSFET 等）对电能进行变换与控制的技术。
自1957年美国GE公司研制出世界上第一个工业晶闸管开始，电力电子技术得到了迅猛的发展，在当前信息化和工业化社会中，电能的利用无处不在，小到家庭的照明系统，大到机车的牵引，电力电子技术因其功能特征具有高效节能、智能便捷而得到越来越多的应用，在世界范围内，用电总量经过电力电子装置变换和调节的比例已经成为衡量用电水平的重要指标。
功率半导体器件作为电力电子技术的基础，其主要用于电力系统的传输、变换、配送，机车牵引，工业节能，以及智能电路控制系统。
自半导体器件发明以来，依次出现了功率二极管、功率三极管、晶闸管、可控硅、MOSFET、IGBT、Cool MOS 等[4]，根据其工作方式的不同，主要分作两大类：其中一类是门极电流来驱动的器件，其主要代表是晶闸管、可控硅等；另外一类是新型的门极电压控制器件，其主要代表是MOSFET、IGBT 等，这种新型器件驱动电路简单，能实现较高的工作频率。
在其主要范围和应用领域内具有各自的优势。
从以往电力电子技术的发展历史可以看出，功率电子技术是随着理论研究的提高与制造工艺技术的革新而迅速发展的。
自1982 年，通用电气公司和美国无线电公司为解决MOSFET 在高压应用时导通损耗与耐压水平之间的矛盾而提出了绝缘栅双极晶体管（Insulate Gate BipolarTransistor，IGBT）的结构。
为了更进一步改善IGBT 的性能，研究人员针对IGBT的三个重要结构，即MOS 结构、N 型基区（包括N+缓冲层）和P+集电极区，考虑了能够提高器件电特性参数的改进方，尤其是在改善正向饱和压降V CE(sat)和关断时间t off 之间的折中关系方面不遗余力。

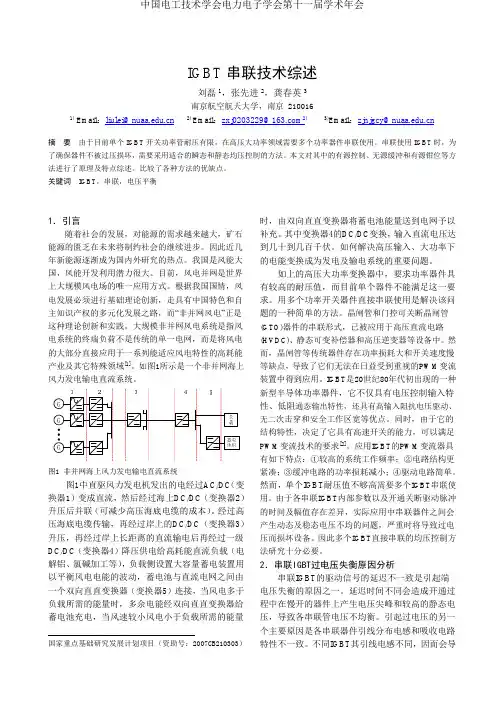

IGBT 串联技术综述
