九年级物理上册第15章电流和电路考点练习
阶段技巧专训
3．如图所示电路中，A、B、C、D是四个接线柱。请用 笔画线代替导线，使两灯分别串联或并联。 解：如图所示。
阶段技巧专训
4．某同学连接了如图所示的错误电路，请改正： (1)要使电路中两灯串联，
只要拆除导线____c__ (填“a”“b”“c”或“d”)。 (2)要使电路中两灯并联，只要将导线____d__(填“a” “b”“c”或“d”)由____D__点改接到__C_(_或__a_；__B_；__A_点) 。
阶段技巧专训
7．【2017·雅安】如图所示电路，下列说法正确的是( ) A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联 B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联 C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮 D．闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮
阶段技巧专训
4．【2018•潍坊】汽车转向灯电路要求：左转弯时只能 左转向灯亮，右转弯时只能右转向灯亮。不能出现 操作转向开关，左、右转向灯同时亮的情况。下列 设计最合理的是( )
阶段技巧专训
【点拨】由生活常识可知，汽车的每一侧各有两个转向灯， 一共有4个灯泡。由题知，左、右侧的两个灯泡都能各自 独立工作且互不影响(同一侧的一个灯泡损坏时，另一个 灯泡仍然会发光)，故每一侧的两个灯泡是并联的，故A、 C错误。由于在操作过程中，不能出现左、右转向灯同时 亮的情况，则电路中只能有一个控制开关，故B正确，D 错误。 【答案】B
全章高频考点专训
1．为了探究“串联电路中各处电流的规律”，小明和同学们 合作进行了如下实验。 【实验器材】三节干电池串联作为电源、两个规格不同的 小灯泡、三只电流表、一个开关、若干导线。 【实验步骤】(1)对照如图所示的电路图连接电路。
全章高频考点专训
(2)分别测出a、b、c三点中的电流，记录在表格中。
阶段技巧专训
5．【中考•钦州】如图所示的四个电路中，两灯泡属于串 联接法的是( )
阶段技巧专训
【点拨】图A中，两开关均闭合后，两个灯泡并列连接， 为并联电路；图B中，两开关均闭合后，一个灯泡被短路， 另一个灯泡能够工作；图C中，S1断开，S2闭合后，两个 灯泡并列连接，为并联电路；图D中，S1闭合，S2断开后， 电流依次流过两个灯泡，电流只有一条路径，为串联电路。 【答案】D
提示：点击 进入习题
5 6 7
答案呈现
阶段技巧专训
1．【2018•自贡】带有烘干功能的滚筒洗衣机，要求洗衣和 烘干均能独立进行。下列电路设计符合要求的是( )
阶段技巧专训
【点拨】A图中加热器不能独立工作，不合题意。B图中 电动机不能独立工作，不合题意。C图中加热器不能独立 工作，不合题意。D图中，只闭合S1时电动机工作，只闭 合S2时加热器工作，电动机和加热器均能独立进行工作， 符合题意。 【答案】D
②测量仪器不够精确
(1)电源、开关、导线、小灯泡、电流表 (2)
①把两个小灯泡与其他器材连接成串联电路
2
②用电流表分别测量两小灯泡之间、小灯泡 与电源正极之间、小灯泡与电源负极之间的
电流，进行比较 ③换用不同规格的小灯泡
进行多次测量
习题链接
提示：点击 进入习题
答案呈现
(1)错误 (2)L2；不可行，因为电流表的正、
全章高频考点专训
2．如图所示电路中，电源电压保持不变。闭合开关S后，两
灯均能正常发光，过了一会儿，L1灯熄灭，但L2仍在发光
。由此可以判断( )B
A．灯L1断路，A1示数不变
B．灯L1断路，A2示数不变 C．灯L2短路，A2示数变小 D．灯L2断路，A2示数不变
【点拨】图中L1、L2并联，L1 熄灭，L2仍亮，说明L1断路， 则A2示数不变，A1示数变小。
B．L1 断路 D．L2 断路
全章高频考点专训
【点拨】导线并接在ab 两端时，电流表指针发生偏转， 表明电路这时接通了，则故障是L1断路。 【答案】B
全章高频考点专训
4．如图所示，闭合开关S时，小电灯L1、L2都不亮。用 一段导线的两端接触a、b两点时，两灯都不亮；接
触b、c两点时，两灯也不亮；接触c、d两点时，两灯
7．设计一个自动防盗报警电路。要求：如图所示，晚间房 门被打开，细导线AB被扯断，灯亮且电铃响自动报警； 晚间房门未被打开，细导线AB完好，灯亮但电铃不响不 报警。
解：如图所示。
人教版 九年级上
全章高频考点专训
专训1 析电路故障
习题链接
1A 2B 3B
提示：点击 进入习题
答案呈现
4C 5D 6
全章高频考点专训
阶段技巧专训
6．如图所示的电路中，图甲中三个灯泡________联，图 乙中三个灯泡________联，图丙中三个灯泡_______ 联。(均填“串”或“并”)
阶段技巧专训
【方法规律】利用“电流法”可以发现，图甲中电流从电源 正极出发，依次经过灯泡L1、L2、L3，再回到电源负极， 电流只有一条路径，是串联电路。利用“拆除法”可以发现： 图乙中无论拆除哪个灯泡，另两个灯泡都能正常工作，故 三个灯泡是并联的。利用“节点法”可以发现，图丙中，A、 B两点可以看成一点，C、D两点可以看成一点，三个灯泡 并联在这两个节点之间。 【答案】串；并；并
都亮。对此，下列判断中正确的是( )
A．灯L1 断路
B．灯L2断路
d
C．开关S断路
D．灯L2短路
全章高频考点专训
【点拨】c、d两点是在开关的两端，导线接在这两点间 时电路变成通路，表明开关原来断路。 【答案】C
全章高频考点专训
5．如图所示，若开关S闭合后，灯L1、L2均不亮，小华同 学利用一电流表去查找电路故障，当她将电流表并联接 在灯L1或L2两端时，电流表没有示数，两灯不亮；将电 流表并联接在开关S两端时，电流表有示数，两灯发光 。由此可以判断( ) D A．灯L1短路 B．灯L2短路 C．灯L1断路 D．开关S断路
3
负接线柱接反了 (3)并联电路中干路电流等 于各支路电流的和
(1)小岩的观点在特殊条件下是成立的，但是根据表 二中的数据就可以发现小岩的观点不正确，原因是 小岩的观点不具备普遍性。 4 (2)分析实验数据总结规律时，不能只看特殊情况， 要注意寻找普遍性规律，注意进行多次实验归纳结 论，注意依据实验要求合理选择器材，注意思考他 人的意见，改进自己的实验方案。
实验次数 Ia/A
Ib/A
Ic/A
第一次 0.52
0.52
0.52
第二次 0.48
0.48
0.48
【总结结论】 (1)分析实验数据，你能得出的结论是
__串__联__电__路__中__，__各__处__电__流__相__等_____。
全章高频考点专训
(2)小明在实验过程中，测得的a点的电流大于c点的电流， 这实际上是错误的。造成这种结果的原因可能是 __①__测__量__过__程__中__，__对__测__量__结__果__的__估__计__值__不__同__；___________ __②__测__量__仪__器__不__够__精__确_____。
人教版 九年级上
阶段技巧专训
专训1 认识电路
习题链接
1
2
3
4
(1)c (2)d；D； C(或a；B；A)
提示：点击 进入习题
5D
答案呈现
6 串；并；并
7D
8
L1、L2；并； L2、L3；串
阶段技巧专训
1．请按照如图所示的实物图画出电路图。 解：如图所示。
阶段技巧专训
2．【2018·湘西州】用笔画线代替导线，把下面的实物电路 补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导 线不能交叉。 解：如图所示。
阶段技巧专训
【点拨】闭合开关S1、S3，断开开关S2时，灯L1、L2并联， 故A错误；闭合开关S2，断开开关S1、S3时，灯L1、L2串 联，故B错误；闭合开关S1、S2，断开开关S3时，电源短 路，灯L1、L2都不亮，故C错误；闭合开关S2、S3，断开 开关S1时，灯L1被短路，灯L1不亮、L2亮。
阶段技巧专训
2．【2018·衢州】指纹锁是一种集光学、电子计算机、精密机 械等多项技术于一体的高科技产品，它的“钥匙”是特定人的 指纹(S1)、磁卡(S2)或应急钥匙(S3)，三者都可以单独使电动 机工作而打开门锁。下列电路设计符合要求的是( B )
【点拨】由题知，三个开关都可以单独控制电动机而 打开门锁，则三个开关应并联后再与电动机串联。
解：如图所示。
阶段技巧专训
6．【2018·青岛】设计一个病床呼叫电路。要求：开关S1 控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。 请在图中连线，形成符合要求的完整电路图。
阶段技巧专训
【点拨】由题知，两灯互不影响，则两灯并联；而两个开 关都能控制电铃，故电铃在干路上。
解：如图所示。
阶段技巧专训
【答案】D
阶段技巧专训
8．如图所示电路，当S1、S2都闭合时，能发光的灯泡是 ___L__1、__L_，2 它们是____并____联；当S1、S2都断开时，能 发光的灯泡是_____L_2_、_，L3它们是_______串_联。
人教版 九年级上
阶段技巧专训
专训2 设计电路
习题链接
1D 2B 3B 4B
全章高频考点专训
3．如图所示电路，电流表的量程较大，闭合开关时，发
现电流表指针几乎没有偏转。某同学拿一根导线去查
找电路故障，他将导线并接在bc、 cd 、ed 两端时，电
流表指针没有发生偏转；将导线并接在ab 两端时，发
现电流表指针发生了偏转。由此可知电路故障可能是(
)
A．e点断路 C．电流表短路
第十五章 电流和电路 单元练习 (含答案)人教版物理九年级全一册
第十五章电流和电路思维导图练习题一、选择题1．在图所示的电路中，闭合开关后两盏灯都能发光的是（）A． B． C． D．2．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。
再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移3．在下面图中，能直接测量通过灯L1电流的电路是（）A． B． C． D．4．取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒与A接触，使 A 带电， B不带电，用带绝缘柄的金属棒将A和B上的金属球连接起来后如图所示，则（）A．B 中的正电荷通过金属棒流向A， A 的金属箔张角变小B．A 中的负电荷通过金属棒流向B， B 的金属箔张角变大C．A中的负电荷通过金属棒流向B， B中的正电荷通过金属棒流向AD．B 中的负电荷通过金属棒流向A， B 的金属箔张角变大5．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）A． B． C． D．6．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。
在下列四个电路中，符合要求的是（）A．B．C．D．7．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过灯泡L1和L2中的电流分别为（）A．1.2A 0.24A B．0.96A 0.24AC．0.24A 1.2A D．0.24A 0.96A二、填空题9．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，这是因为在生产过程中通过处理，使熔喷布得到大量电子而带（选填“正”或“负”）电，因此具有的性质，起到很好的过滤作用。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-附参考答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．儿童电动牙刷，有两个挡位，可通过开关的通断实现高速和低速振动两种模式。
若通过电动机的电流较大时，高速振动；电流较小时，低速振动，则以下电路图可以满足要求的是（）A．B．C．D．2．如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。
则关于此图的下列说法正确的是（）A．通过导线FG的电流方向由F到GB．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3AC．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小3．如图所示，是某次实验连接的电路，下列说法正确的是（）A ．灯1L 和2L 是串联的B ．开关2S 是干路开关，控制整个电路C ．只闭合开关2S 时，电流表测量的是1L 的电流D ．同时闭合1S 和2S ，电流表测量的是2L 的电流4．如图，关于开关的控制作用，下列说法正确的是（ ）①当S 1、S 2都闭合时，灯L 2、L 3发光 ①只闭合S 2，灯L 1、L 3不发光①只让灯L 3发光，应该只闭合S 1①当S 1、S 2都断开时，灯L 1、L 3发光A ．①①B ．①①C ．①①D ．①①①5．如图所示的电路，当开关K 闭合时，可能发生的现象是（ ）A ．只有L 1发光B ．只有L 2发光C ．灯丝被烧断D ．两灯均不发光，但电源短路6．对于如图所示的电路，下列说法中错误的是A ．S 闭合后，L 1、L 2并联，且都能发光B ．S 闭合后，电路将发生短路C ．要想使L 1、L 2串联，可去掉导线bD ．若将导线M 从接线柱B 改接到A 上，则两灯并联7．如图所示，是物理老师做的“静电飞花”实验，将彩色的碎纸片洒在带有负电的塑料光盘上，就看到彩色碎纸片跳起并四处飞散的景象，下列分析正确的是（）A．跳起的碎纸片失去电子带负电B．碎纸片与光盘带异种电荷互相排斥C．接触瞬间有电流从光盘到碎纸片D．碎纸片飞散的原理与验电器的原理相同8．将一根用丝绸摩擦过的玻璃棒靠近一个小通草球时（）A．如果小球被吸引，小球必带负电B．如果小球被吸引，小球必带正电C．如果小球被排斥，小球必带负电D．如果小球被排斥，小球必带正电9．小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，有时在闭合接线板上的开关时，出现“跳闸”现象；有时在台灯插头插入插孔后，先闭合接线板上的开关，再闭合台灯开关时，出现“跳闸”现象．引起这两种故障的原因可能是A．前者是接线板中的电路发生了断路，后者是插头短路B．前者是接线板中的电路发生了短路，后者是台灯短路C．前者是接线板中的电路发生了短路，后者是台灯断路D．前者是接线板中的电路发生了断路，后者是台灯短路10．如图所示的电路中，要使灯L1、L2串联发光，则应闭合开关（）A．S2B．S1、S3C．S2、S3D．S1、S2、S3二、填空题11．如图所示，是电风扇中一个自动断电的安全装置。
九年级物理上册《第十五章-电流和电路》练习题及答案(人教版)
九年级物理上册《第十五章电流和电路》练习题及答案（人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．学习了电学知识，小明提出下列四个观点，你认为正确的是A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反2．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同3．电路中要形成电流的条件是()A．电路中有电源B．电路中有电源，还要形成通路C．导体中有自由电荷D．有用电器和电源4．下列关于电流和电压的说法中正确的是（）A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向C．通过导体的电流越大，导体两端的电压就越低D．电路两端有电压，电路中可能会有电流5．下列常见的电流中最大的是A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流6．如图所示，当开关闭合时，发生的现象是（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏A．（1）和（4）B．（2）和（4）C．（3）和（4）D．（2）和（3）7．如图所示，四个选项中电路图与实物图对应的是（）A．B．C．D．8．如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（）A．金属棒中电流方向由A到BB．两验电器最终都不带电C．验电器B将要失去电子D．金属棒中的自由电子发生了定向移动9．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响10．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（）A．小灯泡L1短路B．小灯泡L2短路C．小灯泡L1断路D．小灯泡L1电阻太小二、填空题11．物理小组的同学在活动课中，用4个大小接近的柠檬、形状相同的4个铜片和4个铁片做了以下实验：分别取一个铜片和一个铁片相隔约5cm的距离分别插入每个柠檬中，再将这样的4个柠檬串联，即用导线将一个柠檬上的铜片和另一个柠檬上的铁片依次连起来，如图所示，然后将二极管接入接线夹A、B之间，可观察到二极管发光。

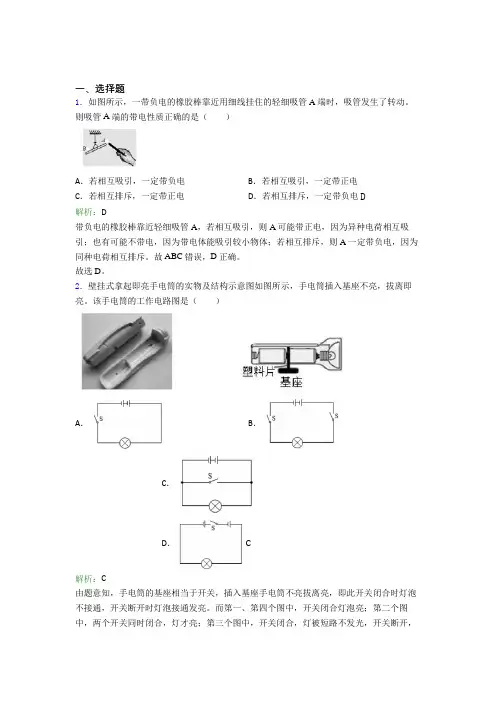

【单元练】(必考题)初中九年级物理第十五章【电流和电路】经典练习题(含答案解析)
一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。
则吸管A端的带电性质正确的是（）A．若相互吸引，一定带负电B．若相互吸引，一定带正电C．若相互排斥，一定带正电D．若相互排斥，一定带负电D解析：D带负电的橡胶棒靠近轻细吸管A，若相互吸引，则A可能带正电，因为异种电荷相互吸引；也有可能不带电，因为带电体能吸引较小物体；若相互排斥，则A一定带负电，因为同种电荷相互排斥。
故ABC错误，D正确。
故选D。
2．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。
该手电筒的工作电路图是（）A．B．C．D． C解析：C由题意知，手电筒的基座相当于开关，插入基座手电筒不亮拔离亮，即此开关闭合时灯泡不接通，开关断开时灯泡接通发亮。
而第一、第四个图中，开关闭合灯泡亮；第二个图中，两个开关同时闭合，灯才亮；第三个图中，开关闭合，灯被短路不发光，开关断开，灯接通发光；故ABD不符合题意，C符合题意。
故选C。
3．下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中合理的是（）A．现象：街边的路灯同时亮、灭推测：路灯一定是串联的B．现象：工业园区上空迷漫着大量粉尘推测：分子在永不停息地运动C．现象：轻质小球a、b靠近时相互吸引推测：a、b两球一定带异种电荷D．现象：某电路中两灯泡两端的电压相等推测：灯泡可能串联，也可能并联D解析：DA．街边的路灯同时亮、灭是因为开关装在了干路，各灯是并联的，工作中相互不受影响，故A不符合题意；B．工业园区上空迷漫着大量粉尘，这是宏观物质的机械运动，故B不符合题意；C．轻质小球a、b靠近时相互吸引，两球可能带异种电荷，也可能一球带电而另一球不带电，故C不符合题意；D．某电路中两灯泡两端的电压相等，根据串联分压，若其电阻相同则两端电压相同，若其并联则两端电压相同，故D符合题意。
故选D。
4．关于静电的知识，下列说法中正确的是（）①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦，一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A．④⑥B．①④⑥C．②④⑤D．①②③⑤A解析：A①物体间摩擦实现电子的转移，没有创造电荷；②同种物质的原子核对电子的束缚能力相同，摩擦时不会使物体带电；③塑料梳子和头发摩擦时，带了异种电荷；④自然界中只存在两种电荷，正电荷和负电荷；⑤一个带电体和另一个物体相互吸引，这个物体可能带电，也可能不带电；⑥化纤衣服吸引灰尘，是因为带电体可以吸引轻小物体，则合理是是④和⑥，故A正确，BCD错误。

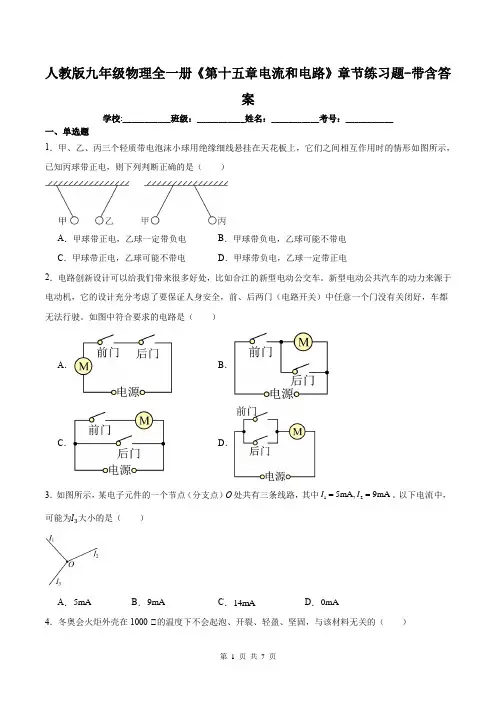

人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案
