苏科版九年级物理上册期末试卷
用鱼杠钓鱼A 用羊角锤拔钉子B用筷子夹取食物C用笤帚扫地D江苏南通2009-2010学年九年级（上）物理期末试卷（满分100分，考试时间90分钟）一、选择题（本题共12小题．每小题2分，共24分，每小题只有一个选项符合题意）1.以下家用电器正常工作时，电功率大约为l kW的是（）A、电视机B、电冰箱C、电风扇D、电饭锅2.如图所示的几种杠杆类工具，在使用时属于省力杠杆的是（）3．沿海地区同沙漠地区相比，冬暖夏凉，昼夜温差小．这是因为（）A、水的密度比沙石的密度小B、水的热量大于沙石的热量C、水的比热容大于沙石的比热容D、水的传热本领比沙石的传热本领差4．关于做功，下列说法中不．正确的是（）5．下列实验中，采用多次测量，其目的相同的是哪几组（）①研究串联电路的电流特点②伏安法测定值电阻的阻值③研究杠杆平衡条件④探究使用定滑轮的特点A、①②B、②④C、③④D、①③④6.关于温度、热量、内能，以下说法正确的是 ( )A、物体的温度越高，所含的热量越多B、0℃的冰没有内能C、物体吸收热量时，温度不一定升高D、物体的温度升高，一定是对物体做了功7.将R1、R2（R1＞R2）按照下图中四种不同接法分别接在右下图中MN两端（电源电压恒定不变），则当开关闭合后，电流表示数最大的接法是（）A、人拉车行驶一段距离，拉力做了功B、运动员举着杠铃不动，运动员施加给杠铃的力做了功C、起重机吊起重物上升，提升重物的力做了功D、人提书包站在上升的电梯中，提书包的力做了功第7题图8.小丽晚上想用台灯照明看书，她把“220V 25W ”台灯的插头插入插座后，当闭合开 关时，室内所有电灯立即全部熄灭.原因可能是 ( ) A 、插头与插座接触不良 B 、台灯灯泡的灯丝突然烧断 C 、台灯的灯座内短路 D 、台灯的插头内短路9.火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌 就会显示“厕所有人”字样，如图所示，提醒旅客厕所内都有人.你认为最符合上述要求的电路图是 ( )10.关于“8V 4W ” 的灯L 1和 “4V 2W ”的灯L 2，下列说法中正确的是 （ ） A 、L 1的电阻小于L 2的电阻 B 、两灯串联在12V 电源两端时都能正常发光 C 、两灯均正常工作时，L 2较亮 D 、两灯并联时，两端最大可加8V 电压11. 某同学在探究通过导体的电流与其电压的关系时，将记录的数据作出了如图所示的图像，根据图像分析，下列说法不．正确的是（ ） A 、通过导体a 的电流与其两端电压成正比 B 、导体a 的电阻大于b 的电阻C 、将导体a 与b 串联后接入电路，a 的电功率较大D 、将导体a 与b 并联后接入电路，a 的电功率较大12.某校物理兴趣小组设计了下列所示的四种用电流表和电压表示数反映弹簧所受压力 大小（即物体所受的重力）的电路，其中R 是定值电阻，R ′是滑动变阻器，电源两 极间电压恒定.则能实现物体所受重力越大，电表示数越大的电路是（ ）二、填空题（本题共10小题，每空1分，共28分）13.今年入冬以来我国大部分地区遭遇强冷空气，为了使双手不至于冻坏，可以两手 摩擦使手发热，这是通过 的方式增加手的内能；也可以手捧暖水袋， 使手变暖，这是通过 的方式增加手的内能.14．人体安全电压不高于36V ，当通过人体的电流接近 30 mA 时就会有生命危险．据第9题图 ABCD此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω． 15.2009年12月7日晚，湖南湘乡某中学发生一起伤亡惨重的校园踩踏事件，学生们在下楼梯的过程中，一学生跌倒，骤然引发拥挤．事故发生的原因之一是下楼 时后面同学的 能转化为 能具有较大的速度，对前面同学做功．我们 要牢记这一血的教训，时刻绷紧安全这根弦，让悲剧不再重演． 16.小明同学是学校的升旗手，他将一面国旗在国歌声中匀速升到旗杆顶端，如图所示.旗杆顶端装的简单机械应是 ，利用它来升国旗的好处是 ；国旗匀速上升过程中，国旗的 能会逐渐增大． 17.如图所示，为方便残疾人上下台阶，一些公共场所设计了专用通道（斜面）．沿通道上台阶和直接上台阶比较，可以__________（选填“省力”、 “省距离”或 “省功”），若将重700N 的小车沿8m 长的斜面推上1.2m 高的平台，沿斜面所用 的推力为150N ，在此过程中斜面的机械效率为___________．18.如图所示，电源电压保持不变，开关S 闭合时，电压表示数为6V ；开关S 断开时，电压表示数为2V ，那么电阻R 1:R 2= ；当S 断开时，R 1、R 2上消耗的 电功率之比P 1:P 2= ．19.国庆60周年阅兵式上，代表中国最新技术的ZTZ99G 式主战坦克现身，它的动力机械是热机，从能量转化的角度来看，热机是把内能转化为 能的机器.在 热机的工作过程中，完成这一能量转化的冲程是____________．若某次坦克消耗 柴油2kg （假设柴油完全燃烧），则柴油完全燃烧放出的热量为 J （柴 油的热值3.3×107J/kg ）．20.小明家电冰箱和电能表的铭牌如下表：根据表中的信息可知，小明家可以同时使用的用电器的总功率最大是 W ．图中电能表的示数是_________ KW·h ，电冰箱正常工作时每天消耗的电能是J ，若某天只接入电冰箱并使其正常工作，则这一天（24小时内）电能表BC—65B电冰箱额定电压220V 额定功率 70W 工作频率 50Hz 耗电量0.5 KW·h /24h第16题图第17题图第18题图第20题图第21题图第22题图的转盘应转 转．21．小明在“研究杠杆平衡条件”的实验中：（1）把杠杆支起在支架上，观察到杠杆左端下沉，当他去调节螺母时，发现两侧螺母已丢失，聪明的小明在_______侧末端适当缠些透明胶就使杠杆在水平位置 平衡了．小明先调节杠杆在水平位置平衡这样做的目的 是 ．（2）某次测量中，如图所示的杠杆已处于平衡状态，若小明在 两边钩码下方各拿走两个钩码，杠杆向_______（填“左”或” 右”）端将下沉．为使杠杆恢复水平平衡，小明应将左侧剩余的 两个钩码移至________处（填“A ”或“B ”或“D ”或“E ”）． 22．现用如图所示的器材来探究通电导体产生的热量与电阻的关系：（1）将A 、B 两烧瓶的锰铜合金丝和镍铬合金丝串联接入电路，其目的是 ．（2）随着时间增加，两瓶中煤油温度都逐渐上升，说 明通电导体产生的热量与 有关．（3）已知镍铬合金丝比锰铜合金丝的电阻大，通电一段时间 后，烧瓶 中的煤油温度上升快（填A 或B ）．由此， 小明得出结论：通电时间一定，电阻越大，导体产生的热量 越多．（4）另一个同学指出小明的结论不严密，请你将小明的结论 补充完整： ．三、解答题（本题共6小题，共48分．解答25、26、28题时应有解题过程）23．（4分）（1）如图甲所示，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图．（2）请在图乙中用笔画线代替导线将灯泡与开关正确接入电路，并将三孔插座正 确接入电路．24．（10分）在测定“小灯泡电功率”的实验中，电源电压为4.5V ，小灯泡额定电压为2.5V 、电阻约为10Ω．(1)连接电路时开关应 ．(2)请你用笔画线代替导线，将图甲中的实物电路连接完整．第23题图甲第23题图乙(3)闭合开关前，滑动变阻器的滑片P 应位于 （选填“A ”或“B ”）端． （4）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表 有示数，电流表无示数，则故障的原因可能是 ．（写出一种即可） (5) 小明闭合开关，移动滑片P 到某一点时，电压表示数（如图乙所示）为V ，则此时灯泡消耗的实际功率 额定功率(选填“>”、“<”或 “=”)．(6) 小明继续移动滑动变阻器的滑片P ，记下多组对应的电压表和电流表的示数， 并绘制成I －U 图像（图丙），根据图像，可计算出小灯泡的额定功率是 W ． (7) 进一步分析图像可知，随着灯泡两端电压的增大，灯丝电阻逐渐 （选填“增大”、“减小”或“不变”），造成这一现象的原因可能是 _． 25. （9分）在“家电下乡”活动中，小明家买了一只WSJ-60型号电热壶，其铭牌标志如图所示．现将一满壶20℃的0.5 kg 的水在额定电压下烧开需时5min,已 知外界气压为1标准大气压〔 c 水 = 4.2×103J/（kg·℃）〕．求： （1）电热壶正常工作时的电阻；（2）电热壶正常工作烧开一满壶水（初温为20℃）所消耗的电能； （3）水吸收的热量； （4）电热壶的效率；(5)小明看到家人有时用电热壶烧开半壶水而没有烧开满壶水，小明想知道在电热壶正常工作时怎样烧水更节能，于是小明进行了实验(水的初始温度相同)，获得 数据如下表．通过比较发现，烧开一满壶水时，耗能较少的是 ．(选 填 “一次性烧开”或“分两次烧开”)水的体积 满壶 半壶烧开所需时间 5min 3min5s第24题图第25题图26. （8分）装卸工人用如图所示的装置将重为800N 的货物提至高处，人对绳的拉力为500N ，货物在1min 内匀速上升了5m ，在此过程中求： （1）请你在图上画出绳子的绕法； （2）拉力所做的功； （3）拉力的功率；（4）滑轮组的机械效率．27．（7分）在探究“动能大小与哪些因素有关”的活动中，提供以下器材：中间有沟槽的木质轨道（如图甲，其中AB 部分倾斜并与平直部分BC 平滑连接, 沟槽较为光滑）、大小与沟槽相当的玻璃球、铁球 各一只、轻质弹簧、刻度尺各一个.（1）利用这套器材进行实验时，可以通过比较 ，来比较小球动能的大小，这种方法在科学上 叫做“转换法” .下面的四个研究实例中也采用这种方法的是： （ ）A 、 学习电压时，我们可以通过对比水压来认识它B 、 探究串联电路电阻的关系时，通过分析总电阻与各导体电阻在电路中产生的效果来认识C 、 探究电功大小跟哪些因素有关时，通过小灯泡的亮度来比较电功大小D 、 探究电流与电压、电阻关系时，控制电阻（电压）不变，研究电流与电压 （电阻）关系（2）为了研究动能与质量大小的关系，应让玻璃球和铁球分别从__________释放．研究后得出的结论是：__________________________________________． （3）课外兴趣小组活动中，物理老师曾经告诉同学们“重力势能的大小与物体 被举起的高度成正比”.善于动脑的小明利用上述器材, 设计了一个研究弹簧弹 性势能E 与压缩量x 之间关系的实验方案：( 实验装置如图乙) ①用某个小球将弹簧压缩并测量出压缩量x ；②松手释放小球并在木板上记下小球上冲到达的最高位置；③用刻度尺测量出小球上升的高度h .下表数据是小明的实验记录.由表中可知,第26题图A B C第27题图甲若压缩量x =1.00cm 时，小球上升的高度h 1 ，压缩量x =2.50cm 时，小球上升的 高度h 2，则h 1_______h 2（选填“＞”“＜”或“＝”）．（4）若小球到达最高点时弹簧的弹性势能全部转化为重力势能．分析数据后发 现弹簧的弹性势能E 与压缩量x ___________正比 (选填“成”或“不成”) ．28．（10分）如图甲是利用热敏电阻来测量温度的原理图．该图中既可以通过电流表的示数来反映待测温度，又可以通过电压表的示数来反映待测温度．已知电源 电压为20V 且保持不变，R 0为定值电阻，阻值为30Ω，热敏电阻R 的阻值随温度 变化的关系如图乙所示．则：（1）当待测温度升高时，电压表示数与电流表示数的比值如何变化？ （2）当待测温度为24℃时，电流表和电压表的示数分别是多大？（3）已知电流表的量程是0 ~0.6A ，电压表的量程是0~15 V ，则此电路能够测 量的最高温度是多大？此时热敏电阻R 消耗的电功率是多大？实验次数弹簧压缩量x (cm)上升的高度h(cm)1 1.00 1.502 2.00 5.993 3.00 13.50 44.0023.98A hBC第27题图乙第28题图甲第28题图乙2009～2010学年（上）期末测试卷 九年级物理参考答案及评分标准第一部分 选择题（共24分）一、选择题（每题2分，共24分） 题号 1 2 3 4 5 6 7 8 9 10 11 12 答案DBCBDCCCABDA第二部分 非选择题（共76分）二、填空题（每空1分，共28分）13．做功 热传递 14．导体 1200 15． 重力势能（机械能） 动能 16．定滑轮 可以改变施力的方向 重力势能 17． 省力 70% 18．1: 2 1: 2 19．机械能 做功 6.6×107J 20． 2200W 31.6 1.8×106J 1500 21．右 排除杠杆自重对实验的影响 左 D22．控制电流相等 时间 B 通电时间和电流一定，电阻越大，导体产生的热量越多． 三、解答题 (本题共6小题，共48分)23．（4分）每图2分.甲图中F 1的力臂和阻力F 2的示意图各1分.乙图中正确连接灯泡、开关1分，正确连接插座1分.24．（10分）（1）断开（1分） (2)图略（1根线1分，共2分）（3）A （1分） （4）灯丝断路（其余答案只要合理也可）（1分） （5）2.2（1分） < （1分） （6）0.5（1分） （7）增大（1分） 灯丝电阻随温度的变化而变化（1分）25. （9分）（1）60.5Ω（2分） （2）2.4×105J （2分）（3）1.68×105J （2分） （4）70%（2分）（5）一次性烧开（1分）26．（8分）（1）绕法如图（2分）（2）J J FS W 500052500=⨯⨯==绳总……（2分） （3）W W t W P 3.83605000≈==总………………（2分）（4）%80%1005002800%1002%100%100=⨯⨯=⨯=⨯=⨯=NN F G FsGhW W 总有η………（2分）（其它合理解法参考给分）27．（7分） （1）弹簧被压缩的程度（1分） C （2分）（2）轨道的同一高度处（1分）物体的速度相同时，质量越大具有的动能越大（1分） （3）＜（1分） （4）不成（1分）28. （10分）（1）不变（1分）（2）由图像可知24℃时，R =50Ω（1分）由欧姆定律0200.255030U I A A R R ===++所以电流表示数为0.25A （2分）又U 0=IR 0=0.25×30 V=7.5V所以电压表示数为7.5V （1分）（3）由题意可知电路中允许通过的最大电流为0.5A ，此时电压表示数 为15 V ，且此时电路能够测量的温度最高（1分）设此时热敏电阻的阻值为R 1，则有m 10UI R R =+，解得R 1=10Ω（2分）由图像可查得对应温度为92℃，即最高温度为92℃（1分） 此时热敏电阻消耗的功率P=I m 2 R 1=2.5W （1分）（其它合理解法参考给分）初中物理试卷灿若寒星制作。
苏科版九年级上册物理《期末考试题》(带答案)
苏科版物理九年级上学期期末测试卷一、选择题（12 题，每题 2 分，共 24分）1.通常情况下，下列物体属于导体的是A. 塑料尺B. 铅笔芯C. 玻璃棒D. 橡胶棒2.下图所示的工具中，属于费力杠杆的是：A. 钢丝钳B. 起子C. 羊角锤D. 镊子3.在下列实例中，属于内能转化为机械能的是（）A. 刀在磨刀口时，刀片会发烫B. 水壶烧水至沸腾时，壶盖会发生跳动C. 烧红的铁块，会慢慢地冷却D. 内燃机四冲程的压缩冲程中能的转化4.山区的公路多修成环绕山坡的盘山公路，这样车辆向上行驶时可以（）A. 提高功率B. 提高机械效率C. 减小所做的功D. 减小所必需的牵引力5.下列关于内能、热量和热值的描述中正确的是（）A. 物体的内能和物体的质量有关B. 燃料的热值与燃料的质量有关C. 温度高的物体含有的热量比温度低的物体多D. 热量总是从内能大的物体向内能小的物体传递6. 如图所示的电路中，甲灯泡比乙灯泡亮．则下列描述中错误的是A. P甲＞P乙B. U甲＞U乙C. I甲＞I乙D. R甲＞R乙7.如图，当开关S闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电压表示数变为0，电流表示数增大．经查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L1、L2均断路8.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是A. 通电螺线管仍保持静止不动B. 通电螺线管能在任意位置静止C. 通电螺线管转动，直至B端指向南，A端指向北D. 通电螺线管转动，直至A端指向南，B端指向北9.下列做法中符合安全用电规范的是（）A. 湿手按开关B. 两手同时接触火线和零线C. 在电线上晾衣服D. 切断电源后擦灯泡10.如图所示，轨道ABC光滑，弹簧固定在水平轨道末端，小球从A处由静止滚下，撞击弹簧后又将沿水平轨道返回，接着滚上斜面．在这整个过程中，机械能转化的情况是A. 重力势能→动能→重力势能B. 动能→弹性势能→动能C. 动能→势能→动能→势能→动能D. 重力势能→动能→弹性势能→动能→重力势能11.如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A. 电压表、电流表示数都变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变大D. 电压表、电流表示数都变小12.如图所示，R 为定值电阻，闭合开关后，当滑片 P 在某两点之间滑动时，电流表的示数变化范围是 0.5A～1.5A，电压表的示数变化范围是 3V～6V．小明通过推算，得出四个结论，其中错误的是（）A. 定值电阻R 的阻值为3ΩB. 变阻器连入电路的电阻变化范围为2Ω～12ΩC. 实验中R 两端的电压变化范围为 2V～4.5VD. 电路消耗的总功率的变化范围约为 3.75W～11.25W二、填空题（10 题，每空 1 分，共 26 分）13.一节新干电池的电压为______V，家庭电路中各用电器之间是______联的．14.搓手能使手的温度升高，这是用___________ 的方法使手的内能增加；把饮料放进冰箱，饮料温度降低，这是通过________的方式使饮料的内能发生改变．15.有一个电铃，它的电阻是10Ω，额定电压为6V.现只有一个电压为9V的电源，为使电铃正常工作，应给它________（选填“串”或“并”）联一个阻值为________Ω的电阻.16.小明将放在水平桌面上重为 3N 物理课本，2s 内水平匀速拉动 0.5m，所用的水平拉力为 1N，则课本重力做功______J，水平拉力做功______J，拉力做功的功率为_______W．17.某家庭用的电子式电能表的表盘上标有“3200imp/(kW •h )”，表示每消耗 1kW•h的电能，指示灯闪烁 3200 次．小明将某家用电器单独接在该电能表上常工作 6min，电能表指示灯闪烁了 320 次．该家用电器在上述时间内消耗的电能为________ kW•h，该家用电器的额定电功率是________W，则这个家用电器可能是________（选填“微波炉”、“台灯”或“电视机”）．18.在如图（a）所示的电路中，电源电压为 3.0V，L1，L2为 2 个额定电压为 3.0V 的相同规格的小灯泡，这种小灯泡的伏安特性曲线如图（b）所示，则小灯泡的额定功率________W．当开关 S 闭合后，L1的电阻是________Ω，L2消耗的功率是________W．19.如图所示的电路中，当 S 闭合后，电压表V1的示数为 4V，电压表V2的示数为 6V，电流表 A 的示数为1A，且将R1和R2对换位置后，电流表、电压表示数均不变，则电源电压为________V，R1阻值大小为________Ω．20.冬季，输电线结冰容易造成倒塔（杆）断线，影响电能的输送．为了保证正常供电，通常要给输电线除冰；在短时间内让输电线不经过用电器而直接接通，使电路处于_______状态，输电线的电流_______（选填“变大”“不变”或“变小”），产生的_______增加，使冰熔化．21.如图所示，斜面长4m，高2m．小明站在斜面顶端用平行于斜面向上、大小75N的拉力F，将一个重100N 的物体从斜面底端匀速拉到斜面顶端，g=10N/ kg．那么在此过程中拉力 F 做的功为________J，小明对物体做的有用功为________J，斜面的机械效率 为________．22.一台内燃机运行时各种能量损耗大致为：汽缸散热损失占25%，废气带走的能量占30%，摩擦等机械损耗占10%，则它的机械效率为．已知某型号柴油机的效率是30%，在柴油机内完全燃烧2kg柴油能放热J，这些热通过该柴油机的转化，能对外做有用功J．(柴油的热值为3.3×107J/kg)二、解答题23.在图中分别画出F1的力臂l1和F2的力臂l2（杠杆 ORA 处于平衡状态）．24.如图所示，画出滑轮组提起重物最省力时绳子的绕法．（）25.在图中标出电源的正、负极和螺线管的 N、S 极．（）26.在图中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2并联，且都能发光．27.用如图所示的滑轮组在20s内将重600N的物体从地面竖直提高4m，所用拉力是250N.在这个过程中，求：（1）有用功是多少？（2）拉力的功率是多少？（3）滑轮组机械效率是多少？28.微电脑型热水壶具有温度可控、自动抽水等优点．下表是该电热水壶的铭牌，求：（1）电热水壶在额定电压下工作时的电流（保留一位小数）．（2）电热水壶正常工作时，将 1.2kg 的水从 20℃加热到 100℃时，水吸收的热量是多少？34.210/(g?)C J K 水℃=⨯（）（3）若（2）中的加热时间为 7min ，求电热水壶的热效率．29.如图所示，滑动变阻器的变阻范围为 0～20Ω，闭合开关，当滑片 P 在最左端时，电压表、电流表的读数分别为 12V 和 0.3A ，求：（1）电阻R 1 的阻值；（2）滑片移到右端时，通过R 2 的电流；（3）滑片移到右端时，R 2 的电功率．30.冬冬将漆包线（表面涂有绝缘漆的铜线）绕在两个完全相同的铁钉上，制成了简易电磁铁甲和乙，按如图连接好电路，探究“影响电磁铁磁性强弱的因素”，请你结合该实验中的具体情况，完成下面的内容：（1）实验中他是通过电磁铁________来判定其磁性强弱的；（2）滑片 P 向B 端移动时，甲的磁性将______（填“变强”、“变弱”或“不变”）；（3）流过电磁铁甲的电流________电磁铁乙的电流（填“大于”、“小于”或“等于”），电磁铁甲、乙磁性强弱不同的原因是________________________．31.在探究“导体产生的热量与导体两端的电压、导体的电阻和通电时间关系”的实验中，实验装置如图所示，两烧瓶 A 、B 中煤油质量相等，两只温度计的示数相同，电阻丝的阻值R 1 ＞R 2．（1）烧瓶中不装水而装煤油，是因为水的比热容较________（选填“大”或“小”）．开关接在干路，是为了控制________相同．（2）闭合开关后，发现 A 中温度计的示数上升较慢．则 A 中电阻丝放出的热量比 B 中放出的热量________（选填“多”或“少”）．由此得出结论：当导体两端的电压和通电时间相同时，导体电阻越大，导体产生的热量越________（选填“多”或“少”）．（3）电烘箱高温和低温两档的调节是通过改变接入电路的电阻丝的长度来实现的．由上述实验可知：低温档接入电路的电阻丝比高温档要________（选填“长”或“短”）一些．32.探究杠杆的平衡条件实验：（1）如图所示，若杠杆在使用前左端低，右端高，要使它在水平位置平衡，应将杠杆右端的螺母向________（填“左”或“右”）调节至平衡，杠杆平衡后，在整个实验过程中，________（填“可以”或“不可以”）再旋动两侧的螺母．（2）下列实验步骤中A ．调节杠杆两端的平衡螺母，使杠杆在水平位置平衡；B ．计算每次实验中1?122•F L F L 和的大小，根据计算结果得出杠杆的平衡条件；C ．改变钩码的个数和位置，重复实验；D ．记下动力F 1、动力臂L 1 、阻力F 2和阻力臂L 2 的大小，将数据填入表格中；E ．将钩码挂在杠杆的支点两边，先改变动力或动力臂的大小，然后调节阻力或阻力臂的大小，使杠杆在水平位置重新平衡．正确的顺序是________；在实验中，每次都使杠杆在水平位置平衡，这样做是为了方便测量________．（3）每个钩码重 1N ，杠杆上每格长度是 4cm ．下表是某同学记录的实验数据．分析上述数据，可得出的杠杆的平衡条件是：________________________．（4）如图乙所示，杠杆在水平位置平衡，如果这时在两侧钩码下各加挂一个相同的钩码，杠杆的________（填“左”或“右”）端将下沉．33.小明欲测量一只小灯泡的额定功率．器材如下：待测小灯泡（额定电压为 2.5V ）、稳压电源（电压约 6V 左右）、电流表（0～0.6A 、0～3A ）、电压表（0～3V 、0～15V ）、滑动变阻器、开关各一只，导线若干．（1）如图甲所示是小明开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线在原图上画出正确的接法．（2）电路连接正确后，闭合开关发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是________．A ．检查灯泡是否断路B ．检查灯泡是否短路C ．检查开关是否闭合D ．移动滑动变阻器滑片（3）正确操作后，当小灯泡正常发光时，电流表示数如图乙所示为________A ，小灯泡的额定功率为________W ．（4）小明还想换一种方法测定该小灯泡的额定功率，于是向老师要了一个R 0=10Ω的定值电阻和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路．请你根据他设计的电路，写出主要的实验步骤，并根据已知量（小灯泡的额定电压用 U 额 表示、定值电阻R 0 的阻值用R 0 表示）和测量量写出小灯泡额定功率的表达式．实验步骤：①将开关1S 闭合，S 2断开，读出电压表示数 U ，即电源电压．②将开关S 1 闭合，S 2 接________，调节滑动变阻器滑片直到电压表示数为________．③将开关S 1闭合，S 2接________，读出此时的电压表示数U′．小灯泡的额定功率 P 额=________．答案与解析一、选择题（12 题，每题 2 分，共 24分）1.通常情况下，下列物体属于导体的是A. 塑料尺B. 铅笔芯C. 玻璃棒D. 橡胶棒【答案】B【解析】塑料尺、玻璃棒、橡胶棒是绝缘体，铅笔芯是到导体，B正确．2.下图所示的工具中，属于费力杠杆的是：A. 钢丝钳B. 起子C. 羊角锤D. 镊子【答案】D【解析】【详解】动力臂小于阻力臂的杠杆属于费力杠杆，四幅图中只有镊子的动力臂是小于阻力臂的，故应选D．3.在下列实例中，属于内能转化为机械能的是（）A. 刀在磨刀口时，刀片会发烫B. 水壶烧水至沸腾时，壶盖会发生跳动C. 烧红的铁块，会慢慢地冷却D. 内燃机四冲程的压缩冲程中能的转化【答案】B【解析】A. 刀在磨刀口时，将机械能转化为内能，刀片的内能增加，温度升高；不符合题意；B. 水壶烧水至沸腾时，壶盖跳动，将水蒸气的内能转化为了机械能，符合题意；C. 烧红的铁块，慢慢地冷却，是将内能转移到空气中，不符合题意；D. 内燃机四冲程的压缩冲程是将机械能转化为了内能，不符合题意．点睛：分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量．4.山区的公路多修成环绕山坡的盘山公路，这样车辆向上行驶时可以（）A. 提高功率B. 提高机械效率C. 减小所做的功D. 减小所必需的牵引力【答案】D试题分析：盘山公路是斜面模型的应用．A 、功率的计算公式为W Pt=，影响功率大小的因素包括做功的多少与做功所用的时间，与做功的形式无关，错误，不符合题意；B 、机械效率的计算公式为W W η=有用总，当有用功一定，斜面的粗糙程度一定时，斜面越长，克服摩擦力做的额外功越多，机械效率越低，错误，不符合题意；C 、功的原理：使用任何机械都不能省功，错误；D 、盘山公路相当于斜面，忽略摩擦力，高度一定时，斜面越长越省力，符合题意，选填D ．考点：功率的含义，机械效率的含义，功的原理，斜面特点．5.下列关于内能、热量和热值的描述中正确的是（ ）A. 物体的内能和物体的质量有关B. 燃料的热值与燃料的质量有关C. 温度高的物体含有的热量比温度低的物体多D. 热量总是从内能大的物体向内能小的物体传递【答案】A【解析】AB 、改变物体内能的两种方式：做功和热传递；这两种方法在改变物体内能上是等效的，则物体内能增大，不一定从外界吸收热量，故A 错误，B 正确．C. 热量是过程量，不是状态量，不能说含有或者具有热量，因此不能说温度高的物体含有的热量比温度低的物体多，故C 错误．D. 发生热传递的条件是存在温度差，热量总是从温度高的物体向温度低的物体传递，故D 错误．点睛：（1）改变物体内能的两种方式：做功和热传递，改变物体内能的两种方法是等效的．（2）热量不是状态量，不能说含有或者具有热量，（3）热传递的条件和热传递的特点．6. 如图所示的电路中，甲灯泡比乙灯泡亮．则下列描述中错误的是 A. P 甲＞P 乙 B. U 甲＞U 乙C. I 甲＞I 乙D. R 甲＞R 乙 【答案】C【解析】【详解】A ．灯泡的亮度是由它消耗的实际功率决定的，实际功率越大，发光越强烈，甲比乙亮，说明P P >甲乙，BC ．有图可知甲、乙串联，根据串联电路电流规律得：I 甲=I 乙，根据P UI =得，U U >甲乙，B 对，C 错； D ．根据某目定律及I 甲=I 乙，可知，R R >甲乙，D 对；7.如图，当开关S 闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电压表示数变为0，电流表示数增大．经查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（ ）A. 灯L 1短路B. 灯L 2短路C. 灯L 1断路D. 灯L 1、L 2均断路【答案】A【解析】 试题分析：由题知，除小灯泡外，其他器材完好，电压表示数为0，电流表示数增大，说明电路可能某处短路，使得电阻变小，电流变大．根据电压表示数为零，可推断电压表所测量电路出现短路，即灯L 1短路，答案为A ．选项B 、C 、D 不符合题意．考点：电路故障分析8.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是A. 通电螺线管仍保持静止不动B. 通电螺线管能在任意位置静止C. 通电螺线管转动，直至B 端指向南，A 端指向北D. 通电螺线管转动，直至A 端指向南，B 端指向北【答案】C【解析】【分析】地磁南北极与地理南北极的位置关系，安培定则，磁极间相互作用规.【详解】地磁南极在地理北极附近，地磁北极在地理南极附近．由安培定则知，螺线管左侧为N 极，右侧为S极，由于螺线管处在地磁场中，则N极会受到地磁场S极的吸引而转向北，即A端指向北.故选C.9.下列做法中符合安全用电规范的是（）A. 湿手按开关B. 两手同时接触火线和零线C. 在电线上晾衣服D. 切断电源后擦灯泡【答案】D【解析】A. 用湿手插拔插头时，水属于导体，有可能使电流通过水传到人体上，使人触电，十分危险，故A错误；B. 人站在地面上，双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会触电．故B错误；C. 湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．故C错误；D. 生活用水容易导电，所以湿布是导体，用湿布擦正亮着的台灯灯泡时，容易发生触电事故，因此擦灯泡和灯具时先切断电源，故D正确；点睛：（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；（2）人体触电的途径有直接触电或间接触电．10.如图所示，轨道ABC光滑，弹簧固定在水平轨道末端，小球从A处由静止滚下，撞击弹簧后又将沿水平轨道返回，接着滚上斜面．在这整个过程中，机械能转化的情况是A. 重力势能→动能→重力势能B. 动能→弹性势能→动能C. 动能→势能→动能→势能→动能D. 重力势能→动能→弹性势能→动能→重力势能【答案】D【解析】【详解】小球从A处由静止滚下，高度减小，重力势能减小，速度增大，动能增大，重力势能转化为动能；撞击弹簧，弹簧发生弹性形变被压缩，具有弹性势能，小球速度减小，动能减小，动能转化为弹性势能；当小球动能减小为零时，在弹簧弹力作用下反方向运动，速度越来越快，动能越来越大，弹簧弹性势能越来越小，弹性势能转化为动能；接着小球滚上斜面，速度减小，动能减小，高度增大，重力势能增大，动能转化为重力势能．所以能量的转化情况是：重力势能→动能→弹性势能→动能→重力势能．选填D．【考点】11.如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A. 电压表、电流表示数都变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变大D. 电压表、电流表示数都变小【答案】B【解析】试题分析：由图看出：两个电阻是串联在电路中，当滑动变阻器的滑片从左向右滑动过程中，滑动变阻器阻值变大．由串联电路，总电阻等于各分电阻之和，则总电阻变大，而电源电压不变．根据欧姆定律：UIR，判断电流表示数变小．再根据欧姆定律可知：U=IR1，R1不变，I变小，故电压表示数也变小．所以A、B、C均不符合题意．D符合题意．所以选D．考点：欧姆定律点评：要想知道电流表和电压表示数变化情况，首先看两个电阻是串联还是并联，当滑动变阻器的滑片从左向右滑动过程中，接入电路的电阻应该变大．利用欧姆定律即可判断．12.如图所示，R 为定值电阻，闭合开关后，当滑片 P 在某两点之间滑动时，电流表的示数变化范围是 0.5A～1.5A，电压表的示数变化范围是 3V～6V．小明通过推算，得出四个结论，其中错误的是（）A. 定值电阻R 的阻值为3ΩB. 变阻器连入电路的电阻变化范围为2Ω～12ΩC. 实验中R 两端的电压变化范围为 2V～4.5VD. 电路消耗的总功率的变化范围约为 3.75W～11.25W【答案】C【解析】由图可知，滑动变阻器与定值电阻串联，电压表测量的是滑动变阻器两端的电压，电流表测量的是干路电流，也是通过滑动变阻器和定值电阻的电流；A. 由I=UR可得：U总=3V+1.5A×R−−−①，U总=6V+0.5A×R−−−−②解之：R=3Ω，故A正确；B. 由I=UR可得：R=UI=31.5VA=2Ω,R′=UI''=60.5VA=12Ω，故B正确；C. U1=I1R=0.5A×3Ω=1.5V,U2=I2R=1.5A×3Ω=4.5V，R两端的电压变化范围是1.5V∼4.5V，故C错误；D. 电源电压为U总=3V+1.5A×3Ω=7.5V,则P1=UI'总=7.5V×0.5A=3.75W,P2=U总I=7.5V×1.5A=11.25W，故D正确．二、填空题（10 题，每空 1 分，共 26 分）13.一节新干电池的电压为______V，家庭电路中各用电器之间是______联的．【答案】(1). 1.5(2). 并【解析】一节干电池的电压是1.5V，为了使家用电器正常工作并且互不影响，各家用电器之间是并联的．点睛：记住我国家庭电路的电压和一节干电池的电压，为了使家用电器正常工作并且互不影响，家用电器应该并联在电路中．14.搓手能使手的温度升高，这是用___________ 的方法使手的内能增加；把饮料放进冰箱，饮料温度降低，这是通过________的方式使饮料的内能发生改变．【答案】(1). 做功(2). 热传递【解析】【详解】搓手时，两手相互摩擦做功，机械能转化为内能，使手的内能增加，温度升高；把饮料放进冰箱，饮料放出热量、内能减小、温度降低，是通过热传递改变饮料的内能．【点睛】做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热传递是能量的转移．15.有一个电铃，它的电阻是10Ω，额定电压为6V.现只有一个电压为9V的电源，为使电铃正常工作，应给它________（选填“串”或“并”）联一个阻值为________Ω的电阻.【答案】(1). 串(2). 5【解析】【详解】[1]要使电铃正常工作，需要给电铃串联一个电阻R，串联电阻R两端的电压U R =U ﹣U 额=9V ﹣6V=3V∵电铃正常工作，∴I =6V =10U R Ω额=0.6A [2]串联电阻的阻值R =3V =0.6AR U I =5Ω 16.小明将放在水平桌面上重为 3N 的物理课本，2s 内水平匀速拉动 0.5m ，所用的水平拉力为 1N ，则课本重力做功______J ，水平拉力做功______J ，拉力做功的功率为_______W ．【答案】 (1). 0 (2). 0.5 (3). 0.25【解析】【详解】[1]由题知，课本在水平桌面上运动，在重力的方向上没有移动距离，所以重力做功为0J ；[2]因为课本匀速运动，所以课本受的拉力和摩擦力是一对平衡力，大小相等，所以小明的拉力F =f =1N ，小明对课本做的功：W =Fs =1N×0.5m=0.5J ；[3]拉力的功率：P =W t =0.5J 2s=0.25W. 17.某家庭用的电子式电能表的表盘上标有“3200imp/(kW •h )”，表示每消耗 1kW •h 的电能，指示灯闪烁 3200 次．小明将某家用电器单独接在该电能表上常工作 6min ，电能表指示灯闪烁了 320 次．该家用电器在上述时间内消耗的电能为________ kW •h ，该家用电器的额定电功率是________W ，则这个家用电器可能是________（选填“微波炉”、“台灯”或“电视机”）．【答案】 (1). 0.1 (2). 1000 (3). 微波炉【解析】因3200imp /(kW ⋅h )表示的是电路中每消耗1kW ⋅h 的电能，指示灯闪烁3200次，指示灯闪烁320次消耗的电能：W =3203200kW ⋅h =0.1kW ⋅h ，t =6min=0.1h ，用电器的功率： P =W t =0.10.1kW h h⋅=1kW =1000W .因为用电器正常工作，所以用电器的额定功率等于1000W ， 而电热水壶的功率在1000W 左右，台灯的功率小于40W ，电视机的功率在200W 左右，所以这个家用电器可能是电热水壶．18.在如图（a ）所示的电路中，电源电压为 3.0V ，L 1，L 2为 2 个额定电压为 3.0V 的相同规格的小灯泡，这种小灯泡的伏安特性曲线如图（b ）所示，则小灯泡的额定功率________W ．当开关 S 闭合后，L 1 的电阻是________Ω，L 2 消耗的功率是________W ．【答案】 (1). 0.75 (2). 7.5 (3). 0.3【解析】试题分析：由图示可知，当小灯泡两端的电压来3V 时，通过小灯泡的电流为0.25A ，所以可知小灯泡的额定功率为0.75W ；当开关闭合后，两个灯泡串联，各分一半的电压都为1.5V ，由图示可知，此时电路中的电流为0.2A ，所以可知L 1的电阻是R=U/I=7.5Ω， L 2消耗的功率是P=I 2R=0.3W ．考点：串联电路；欧姆定律；电功率19.如图所示的电路中，当 S 闭合后，电压表V 1 的示数为 4V ，电压表V 2的示数为 6V ，电流表 A 的示数为 1A ，且将R 1 和R 2 对换位置后，电流表、电压表示数均不变，则电源电压为________V ，R 1 阻值大小为________Ω．【答案】 (1). 7 (2). 1【解析】由电路图可知,三电阻串联,电压表V 1测R 1和R 2两端的电压之和,V 2测R 2和R 3两端的电压之和，因串联电路中总电阻等于各分电阻之和，所以,由I =U R 可得： R 1+R 2=1U I =41V A =4Ω,R 2+R 3=2U I =61V A=6Ω将R 2和R 3对换位置后，电流表、电压表示数均不变， 则R 2=R 3,R 2=R 3=3Ω,R 1=1Ω，电源的电压：U =IR =I (R 1+R 2+R 3)=1A ×(1Ω+3Ω+3Ω)=7V .20.冬季，输电线结冰容易造成倒塔（杆）断线，影响电能的输送．为了保证正常供电，通常要给输电线除冰；在短时间内让输电线不经过用电器而直接接通，使电路处于_______状态，输电线的电流_______（选填“变大”“不变”或“变小”），产生的_______增加，使冰熔化．【答案】 (1). 短路 (2). 变大 (3). 热量【解析】【详解】由题知,在短时间内让输电线不经过用电器而直接接通,即两输电线直接接通形成短路,电路中电流增大,在输电线电阻一定时,根据Q =I 2Rt 可知，在短时间内电流通过输电线产生大量的热量，冰由于吸收大量的热量而熔化．21.如图所示，斜面长4m ，高2m ．小明站在斜面顶端用平行于斜面向上、大小75N 的拉力F ，将一个重100N 的物体从斜面底端匀速拉到斜面顶端，g=10N/ kg ．那么在此过程中拉力 F 做的功为________J ，小明对物体做的有用功为________J ，斜面的机械效率η为________．【答案】 (1). 300 (2). 200 (3). 66.7%【解析】（1）拉力F 做功：W 总=Fs=75N×4m=300J ；（2）小明对物体做的有用功：W 有用=Gh=100N×2m=200J ；（3）斜面的机械效率：η=W W 有总=200300J J=66.7% 22.一台内燃机运行时各种能量损耗大致为：汽缸散热损失占25%，废气带走的能量占30%，摩擦等机械损耗占10%，则它的机械效率为 ．已知某型号柴油机的效率是30%，在柴油机内完全燃烧2kg 柴油能放热 J ，这些热通过该柴油机的转化，能对外做有用功 J ．(柴油的热值为3.3×107J/kg)【答案】35%；6.6×107J ；1.98×107 【解析】试题分析：这台机械效率为125%30%10%35%η=---=；燃烧2kg 柴油能放热：772 3.310/ 6.610Q mq kg J kg J ==⨯⨯=⨯放；有用功为：7730% 6.610 1.9810W Q J J η==⨯⨯=⨯有放考点：热机的效率 二、解答题23.在图中分别画出F 1的力臂l 1和F 2的力臂l 2 （杠杆 ORA 处于平衡状态）．。
苏科版九年级上册物理《期末测试题》附答案
①在杠杆A点处挂4个钩码,则在B点处应挂___个同样的钩码,杠杆仍然在水平位置平衡.
②把B点处 钩码取下,在B点处施加一个竖直向下的拉力F＝____N时,杠杆仍在水平位置平衡.当拉力F向右倾斜时,仍要保持杠杆水平平衡,拉力F的大小将_____(选填“变大”、“变ห้องสมุดไป่ตู้”或“不变”),原因是_____.
(1)图甲是小聂画出的实验电路图,请你根据电路图用笔画线代替导线,帮他将图乙中未完成的电路连接好,要求：导线不能交叉.
()
(2)滑动变阻器应选用______(选填“R1”“R2”或“R3”).
(3)连接好电路,正确操作,移动滑动变阻器的滑片P,小婕发现灯泡忽亮忽暗,则故障可能是_____；
A．滑动变阻器滑片接触不良B．小灯泡短路
17.(1)教室里的日光灯之间是_____联连接的,它们正常工作时的两端电压为_____V；
(2)LED灯具有节能环保寿命长的特点,因此广泛应用.某LED灯亮度与普通“220V、100W”的白炽灯亮度一样,但节能90%,该LED灯的电功率是_____W.1kW•h电能可以供“220V、100W”的白炽灯正常工作______h.
2.如图所示的四种工具在正常使用的过程中,属于费力杠杆的是()
A. 核桃夹子B. 筷子
C. 撬棒D. 羊角锤
3.以下观点不正确的是()
A. 热机在做功冲程中将内能转化为机械能B. 一杯水倒掉一半后,比热容保持不变
C. 物体吸收热量内能增加,温度不一定升高D. 不停弯折铁丝使它温度升高,是通过热传递的方式改变物体内能
(4)完成实验后,小明还想利用该装置探究“水和煤油的吸热能力”,为了完成实验,需要使水和煤油的_____相等,同时为了使相同时间内水和煤油吸收的热量相等,小明设计的电路在原电路的基础上做出的改变是______.
苏科版物理九年级上学期《期末测试卷》附答案
苏科版九年级上学期期末考试物理试题一．选择题1.如图所示的工具中，在使用时属于费力杠杆的是A. 羊角锤B. 瓶起子C. 撬棒D. 食品夹2.如图所示，用一个重为8N的动滑轮来提升物体，在实际工作中竖直向上的拉力为20N，则动滑轮的机械效率（）A. 一定等于80%B. 一定大于80%C. 一定小于80%D. 以上情况都有可能3.下列家用电器电流最接近4A的是A. 空调B. 洗衣机C. 日光灯D. 电子手表4.下列实例中，属于通过做功改变内能的是A. 用暖水袋暖手，手变热B. 锯木头时，锯片变热C. 饮料放冰箱里，饮料变凉D. 水放太阳底下晒，水变热5.小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。
下列电路图中符合要求的是A. B.C. D.6.分别标有“110V 100W”和“220V 40W”的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的是A. W甲＞W乙B. W甲＜W乙C. W甲＝W乙D. 无法确定7.现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（）A. 电能表上可以直接读出应该交的电费B. 空气开关的作用与保险丝作用完全相同C. 三线插座正中间的插孔应该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地8.如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是A. 10Ω8VB. 20Ω6VC. 20Ω8VD. 10Ω6V9.如图是一种安装在潜水器上的深度计的工作电路图，其中显示器由电流表改装而成，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻，随着潜水器的下潜，下列判断正确的是A. 压力传感器的电阻增大B. 通过显示器的电流减小C. 压力传感器的电压减小D. R0两端的电压减小10.下列做法中符合安全用电原则的是A. 发现有人触电立刻用手把人拉开 B. 靠近但不接触高压带电体C. 用湿抹布擦插座D. 家庭电路中，开关接在火线上11.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损．A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）12.小林设计了如图所示的四种电路用于测量小灯泡额定功率（已知小灯泡的额定电压、定值电阻R0的阻值），其中能完成测量目的电路是A. B. C. D.二．填空题13.汽车散热器常用水作为冷却剂，这是利用了水的比热容较______（选填“大”或“小”）的特点．一段时间后水量减少，剩下的水比热容_____（选填“变大”、“不变”或“变小”）．当汽车散热器散热时，通过____方式改变了水的内能．14.如图甲是学校里面常用的一种移动指示牌，结构示意图如图乙所示，其中AB为指示牌牌面，CD和BE 为支架（支架重力不计），指示牌被风吹倒时可看做杠杆，根据图示风向，则支点是______点（填图中字母），把风力看成动力，那阻力是______，若增大CE、DE的长度，则它更______（填“容易”或“不容易”）被风吹倒。

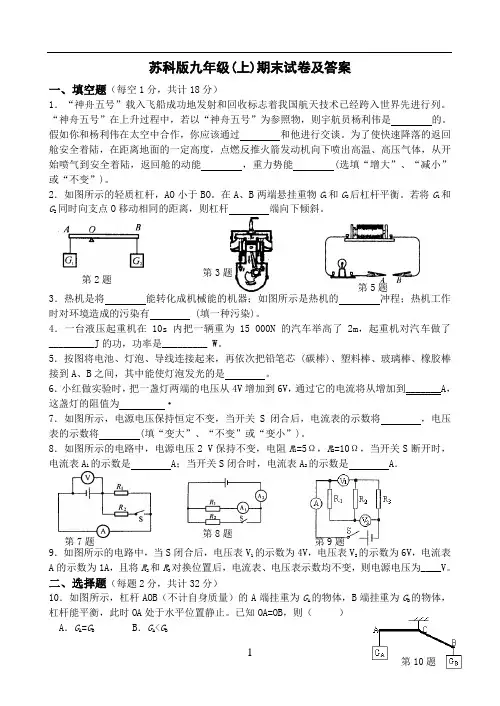

苏科版-九年级物理上学期期末试卷及答案
苏科版九年级(上)期末试卷及答案 一、填空题（每空1分，共计18分） 1．“神舟五号”载入飞船成功地发射和回收标志着我国航天技术已经跨入世界先进行列。
“神舟五号”在上升过程中，若以“神舟五号”为参照物，则宇航员杨利伟是 的。
假如你和杨利伟在太空中合作，你应该通过 和他进行交谈。
为了使快速降落的返回舱安全着陆，在距离地面的一定高度，点燃反推火箭发动机向下喷出高温、高压气体，从开始喷气到安全着陆，返回舱的动能 ，重力势能(选填“增大”、“减小”或“不变”)。
2．如图所示的轻质杠杆，AO 小于BO 。
在A 、B 两端悬挂重物G 1和G 2后杠杆平衡。
若将G 1和G 2同时向支点O 移动相同的距离，则杠杆 端向下倾斜。
3．热机是将 能转化成机械能的机器；如图所示是热机的 冲程；热机工作时对环境造成的污染有 (填一种污染)。
4．一台液压起重机在10s 内把一辆重为15 000N 的汽车举高了2m ，起重机对汽车做了_________J 的功，功率是_________ W 。
5．按图将电池、灯泡、导线连接起来，再依次把铅笔芯 (碳棒)、塑料棒、玻璃棒、橡胶棒接到A 、B 之间，其中能使灯泡发光的是 。
6．小红做实验时，把一盏灯两端的电压从4V 增加到6V ，通过它的电流将从增加到_______A ，这盏灯的阻值为 ·7．如图所示，电源电压保持恒定不变，当开关S 闭合后，电流表的示数将 ，电压表的示数将 (填“变大”、“不变”或“变小”)。
8．如图所示的电路中，电源电压2 V 保持不变，电阻R 1=5Ω，R 2=10Ω，当开关S 断开时，电流表A 1的示数是 A ；当开关S 闭合时，电流表A 2的示数是 A ．9．如图所示的电路中，当S 闭合后，电压表V 1的示数为4V ，电压表V 2的示数为6V ，电流表A 的示数为1A ，且将R 2和R 3对换位置后，电流表、电压表示数均不变，则电源电压为____V 。
苏科版物理九年级上册《期末检测卷》及答案解析
(2)如图所示,请用笔画线代替导线将图中的三孔插座(单独使用)、螺口灯泡和开关正确连入家庭电路.
()
四、实验题
21.按要求完成填空.
(1)如图所示,在探究不同物质的吸热本领是否相同的实验中,初温相同的水和煤油升高相同的温度所吸收热量的多少是通过______________来反映的,实验中要控制水和煤油的___________相同.
(2)如图所示,是用来探究通电时间相同时,电流通过导体产生的热量与_____的关系, 产生的热量比 产生的热量___________(选填“多”或“少”).
22.小明利用如图所示装置测量动滑轮的机械效率.实验数据如下表：
序号
动滑轮重
钩码重力
钩码上升高度
绳的拉力
绳端移动距离s/m
机械效率
①
0.1
1
0.1
C. 白炽灯泡的灯丝D. 家用保险丝
4.关于家庭电路和安全用电,下列说法正确的是
A. 发现有人触电应立即用手将人拉开
B. 有金属外壳的家用电器,金属外壳必须接地
C. 使用测电笔时,手不要接触笔尾金属体,以免触电
D. 空气开关“跳闸”,一定是发生了短路,立即闭合开关即可
5.汽车上坡时驾驶员加大油门的同时将变速器换为低速挡,加大油门是为了使发动机发挥更大功率换为低速挡是为了减慢车速.那么驾驶员在汽车上坡时减慢车速的目的是
(6)此实验还可得出,当通过灯泡的电流变大、灯丝温度升高时,灯泡的灯丝电阻____(选填“变小”“不变”或“变大”)
五、计算题
24.一辆在水平路面上沿直线匀速行驶的货车,行驶时所受的阻力为车总重的0.1倍,货车(含驾驶员)空载时重为 .求：
(1)货车空载行驶时所受的阻力大小
苏科版物理九年级上册《期末测试题》含答案解析
2.下列工具在使用时属于费力杠杆的是
A. B.
C. D.
[答案]A
[解析]
A：镊子在使用过程中,动力臂小于阻力臂,是费力杠杆,故A项符合题意；B：剪子在使用过程中,动力臂大于阻力臂,是省力杠杆,故B项不符合题意；C：钳子在使用过程中,动力臂大于阻力臂,是省力杠杆,故C项不符合题意；D：起子在使用过程中,动力臂大于阻力臂,是省力杠杆,故D项不符合题意．故选A．
温度/℃
20
30
40
50
加热时间/s
甲
0
40
82
126
乙
0
18
40
64
(1)实验中,可以通过_____(选填“升高的温度”或“加热时间”)来比较两种液体吸收热量的多少．
(2)分析实验数据可知：当它们升高相同温度时,_____(选填“甲”或“乙”,下同)液体需要吸收的热量更多；当它们吸收相同热量时,_____液体升温更高．
①__________(填开关 S、S1、S2的通断情况),调节滑动变阻器的滑片使电压表的示
数为__________；
②闭合开关 S、S2,断开S1,__________(选填“适当调节滑动变阻器的滑片”或“保
持滑动变阻器的滑片不动”),读出电压表的示数为 U；
③灯泡额定功率的表达式为：P=__________．
5.甲、乙两杯水的温度分别为40 ℃、80℃,下列说法正确的是( )
A 只有加热才能使水升温
B.甲杯中水的内能一定比乙杯中的小
C.乙杯中水的温度降低,水的内能一定减小
D.甲杯中的水分子运动一定比乙杯中的剧烈
苏教版九年级物理(上册)期末试卷及答案(真题)
苏教版九年级物理(上册)期末试卷及答案（真题）(时间：60分钟分数：100分)班级：姓名：分数：一、选择题（每题2分，共30分）1、A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示。
由此可以判断（）A．小球A带正电B．小球B带正电C．小球B可能不带电D．小球A可能不带电2、生活中人们常常利用物体的惯性．下列描述正确的是（）A．标枪运动员通过助跑提高成绩，利用了运动员自身的惯性B．紧固锤头时撞击锤柄的下端，利用了锤柄的惯性C．拍打窗帘清除上面的浮灰，利用了窗帘的惯性D．将脸盆里的水泼出去，利用了水的惯性3、汽车在平直公路上匀速行驶时，下列属于平衡力的是（）A．汽车受到的牵引力和阻力B．汽车受到的支持力和地面受到的压力C．汽车受到的牵引力和重力D．汽车受到的牵引力和地面受到的压力4、如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（）A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B．右侧电阻丝的阻值比左侧小C．通过右侧电阻丝的电流比左侧小D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系5、如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路6、如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（）A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电7、两个物体分别挂在弹簧测力计上，将它们同时浸没到水中，发现两个弹簧测力计的示数不为零，但减小值相同．由此可以判断（）A．两个物体一定处在液体中相同深度B．两物体所受的浮力相同C．在水中时，弹簧测力计示数是相同的D．在空气中，弹簧测力计示数是相同的8、下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰熔化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热9、如图所示，小丽用力F把一木块压在竖直墙面上静止，现有以下受力分析，①小丽对木块的压力F和墙对木块的弹力是一对平衡力②小丽对木块的压力F和木块的重力是一对平衡力③木块受到的摩擦力和木块的重力是一对平衡力④小丽对木块的压力F和木块对小丽的弹力是一对平衡力A．只有①正确B．只有④正确C．只有①③正确D．只有③④正确10、小明用煤气灶烧水时，进行了如下思考，正确的是（）A．煤气燃烧越充分，其热值越大B．加热过程中水的比热容变大C．壶内水温度升高的过程中内能增大D．水沸腾过程中吸收热量，温度不断升高11、下列实例中，为了增大压强的是（）A．书包带做的较宽B．图钉帽做得面积较大C．大型平板车装有很多车轮D．石磨的磨盘做得很重12、“两岸猿声啼不住，轻舟已过万重山”，诗句中描述“轻舟”在运动，所选择的参照物是（）A．轻舟 B．万重山 C．坐在轻舟上的人 D．以上说法都不对13、如图所示，放在水平地面上的立方体、长方体和圆柱体都是由铁制成的实心物体，其高度从左到右逐步增大，对地面的压强分别为 P1、P2和 P3，则下列关系正确的是（）A．P1 = P2= P3B．P1＜P2＜P3C．P1＞P2＞P3D．缺少条件，无法判断A．空气中飞扬的尘土说明了分子在做无规则运动B．抽掉中间隔板后的两瓶气体能逐渐混合，说明分子间存在引力C．质量相等的100C的水蒸气一定比100C的水的内能大D．做功和热传递改变物体的内能，从能量转化的角度看是相同的15、如图所示，人坐在小船上，在用力向前推另一艘小船时，人和自己坐的小船却向后移动．该现象说明了（）A．力能使物体发生形变 B．物体间力的作用是相互的C．力的作用效果与力的大小有关 D．力的作用效果与力的作用点有关二、填空题（每题2分，共10分）1、一个重为20N的物体在水平地面上受水平拉力作用时恰能以50cm/s的速度匀速运动，若物体运动了5m，拉力的功率为3W，则拉力做功_______J，重力做功_______J．2、把图钉帽在课桌上来回摩擦几下后，图钉帽热得烫手，这是用______的方法改变了物体的内能；把瓶装水放在冰箱里，一会儿变凉了，这是用______的方法改变了物体的内能．3、在热机的四个冲程中，把机械能转化为内能的是_____冲程．汽油机工作时要产生大量的热，通常采用水循环将热带走，这是利用水_____的特性．4、夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气______形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水________吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒____吸热所致.（均填物态变化名称）5、某品牌手机充电宝，上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是_____________J，在充电过程中，将电能转化为____________能储存．三、作图题（每题5分，共10分）1、请根据图甲电路图，连接好图乙实物电路．2、如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．四、实验探究题（每题15分，共30分）1、小明同学用如图所示的斜面来探究斜面的省力情况、斜面的机械效率与斜面的倾斜程度之间的关系，他首先测出木块重，然后用弹簧测力计沿斜面拉动木块，调节斜面倾斜角度的大小多次测量，得到下表所示的数据：(1)实验中，小明测拉力时要用弹簧测力计平行于斜面拉着木块做______运动，并读出弹簧测力计的示数。
苏科版物理九年级上册《期末考试卷》含答案
苏科版物理九年级上学期期末测试卷学校________ 班级________ 姓名________ 成绩________一、选择题(每题2分,共24分)1.下列简单机械,在使用中可以省距离的是( )A.钓鱼竿B.盘山公路C.起瓶器D.方向盘2.关于温度、热量、内能,以下说法正确的是( )A.物体温度升高了,它的内能一定增加B.物体吸收了热量,它的温度一定会升高C.温度越高的物体含有的热量越多D.物体的温度升高,一定是外界对物体做功3.下列数据中,最接近实际情况的是()A.教室内日光灯的工作电流为2AB.中学生以正常速度骑自行车的功率为80WC.家用电风扇的额定功率为2000WD.中学生把一个鸡蛋从地面捡起并举过头顶做的功是10J4. 下列图中的四幅图显示的汽油机工作的冲程与名称对应正确的是( )A.吸气B.压缩C.做功D.排气5.如图所示,一重物悬挂在轻质杠杆的中点处,在杠杆的最右端施加一个始终竖直向上的F,使杠杆在水平位置保持平衡,下列说法正确的是( )A.若将重物向左移动,保持杠杆水平平衡,则F将变大B.将杠杆沿顺时针方向缓慢转动,F将不变C.将杠杆沿逆时针方向缓慢转动,F将变大D.若将重物和F的作用点向左移动相等的距离,且保持F大小不变,杠杆仍能在原位置平衡6.如图所示电路,当开关S闭合后,两表均有示数,过一会儿,发现电压表示数突然变小,电流表示数突然变大,下列故障判断正确的是( )A.灯L1短路B.灯L2短路C.灯L1灯丝断了D.灯L2灯丝断了7. 家庭厨房安装的油烟机都有照明灯和换气扇(电动机M),使用时,有时需要它们各自独立工作,有时又需要它们同时工作.下列电路图中,符合上述要求的是( )A. B. C. D.8.在测量未知电阻R x阻值的实验中,提供的实验器材有：稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻R0等.现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻R x阻值的电路是( )A. B. C. D.9.将皮球从离地某一高度O点处水平抛出,球落地后又弹起.它的部分运动轨迹如图所示.下列说法正确的是()A．皮球经过同一高度的A、B两点时动能相等B．皮球第一次反弹后到达最高点P点时速度为零C．皮球在D点时的机械能小于在C点时的机械能D．若将皮球表面涂黑,则会在地面M、N两点留下两个大小相等的黑色圆斑10.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A11.如图甲所示,是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响,阻值随压力的增大而减小),与一电压表和两个合适阻值的电阻、电源组成电路,如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响),则电压表的示数变化是( )A.变大B.变小C.先变小后变大D.先变大后变小12.一灯泡标有“6V6W”字样,其工作时I-U图象如图甲所示.将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中,电源电压恒定不变,当滑片P在最左端时,小灯泡恰好能正常发光.电流表量程0~3A,电压表量程0~3V闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法正确的是( )①小灯泡的最小功率0.75W②滑动变阻器的阻值变化范围是0~4Ω.③电流表的变化范围是0.5A~1A④电路的总功率变化范围4.5W~6WA.只有②④B.只有①②④C.只有①③D.只有③④二、填空题(每空1分,共26分)13.请读出下列仪器的示数(数值和单位).电流表的读数电阻箱的读数电能表示数________ ________ ________14.今年是建国70周年,国庆节期间很多地方都点亮了小彩灯,一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作的电压是12V,则应将________个小彩灯________(填“串”或“并”)联在家庭电路两端.15. 如图所示的四幅图,甲、乙实验中与汽油机压缩冲程原理相同的是________图所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是________图.16. 载人飞船加速升空过程中,飞船的动能________(选填“增大”或“减小”).在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为________ 能.篮球从空中落下并撞击地面而发生弹性形变,此过程中小球机械能的转化经历了从重力势能能转化为________能再转化为________能.17. 用如图所示的滑轮组将物体匀速向左拉动,绳端的拉力为200N,在10s内将物体拉动了4m,滑轮组的机械效率为80%,则物体受到地面的摩擦力为______N,绳端拉力的功率为_____W.18. 如图所示,原长为l的轻质弹簧一端固定在竖直墙面上,另一端与水平面上的木块相连.推动木块压缩弹簧,当其左端至A点时,弹簧具有的弹性势能为25J；松手后,木块在弹簧的作用下往复运动若干次后静止,此时弹簧具有的弹性势能为1J．则木块最终静止的位置一定不可能位于________(B/C/D)点,整个过程中木块克服阻力做的功是________,整个过程中木块速度最大时其左端可能位于________(B/C/D)点.19.某电吹风工作6min,能使如图所示的电能表的转盘转过120转.则该电吹风在这段时间内消耗的电能是J,它的电功率为W,这些电能可供一只“220V 10W”的LED灯正常工作h；与普通白炽灯相比,在达到相同亮度的条件下,若LED灯可以节约80%的电能,则该LED灯与W的白炽灯亮度相当.20. 在斜面上将一个重600N的物体匀速拉到高处,沿斜面向上的拉力F=400N,拉动的距离s=4.5m,提升高度h=1.8m,所用时间t=30s.则拉力F做功的功率为_______W,此过程中物体受到的摩擦力为______N.21. 如图a所示电路,电源电压保持不变.闭合开关S,调节滑动变阻器,两电压表的示数随电路中电流变化的图象如图b所示,根据图象可知:电源电压为________V,电阻R1的阻值为________Ω.22.如图所示,设相同时间内物质吸收的热量相同,甲、乙两图中符合冰熔化规律的是图(选填“甲”或“乙”).这是因为.物质在第3min时的内能(选填“>”、“<”或“=”)第5min时的内能.三、作图题(共3题；共6分)23.按要求作图：在如图所示电路的圆圈里填上适当的电表符号,要求：闭合电键S,两灯均能发光．(2). 如图所示,请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2.(3). 画出图中滑轮组提升重物时最省力的绕法.四、计算题(24题4分、25题6分、26题6分,共16分)24. 图中是某太阳能热水器向其中注入50kg的水,阳光照射一段时间后,水温从10℃升高到50℃.水的比热容是4.2×103J(kg·℃).试求：(1)如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J,则这段时间该热水器的效率是多少?(2)如果水吸收的热量用天然气来提供需要完全燃烧多少m3的天然气；(天然气的热值为8.4×107J/m3,天然气完全燃烧放出的热量全部给水吸收)25.电动汽车因其节能、环保而受到人们的青睐.某品牌电动汽车,驾驶员与车的总质量为1.6t.汽车在平直公路上以10m/s的速度匀速行驶20min,此时驱动电机的输入电压为300V,电流为60A,汽车所受阻力为驾驶员与车总重力的0.1倍,g取10N/kg.求：(1)电动汽车匀速行驶过程中驱动电机消耗的电能;(2)电动汽车匀速行驶过程中牵引力所做的功;(3)该电动汽车的效率.26.如图(a)所示电路,电源电压保持不变.小灯泡L标有“4V0.5A”字样,电流表量程0～0.6A,电压表量程0～3V,滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1,调节滑动变阻器滑片P,得到电流表与电压表示数关系如图(b)所示.求：(1)小灯泡的额定功率；(2)电源电压及定值电阻R2的阻值；(3)只闭合开关S和S2,移动滑动变阻器的滑片P,小灯泡L的I-U图象如图(c)所示,在保证各元件安全工作的情况下,滑动变阻器R1允许的取值范围.五、实验探究题(每空1分,共28分)27.(8分)和小明利用如图所示装置探究杠杆的平衡条件．(1)若实验前杠杆静止如图甲所示,此时杠杆处于(选填“平衡状态”或“不平衡状态”),可将杠杆两端的平衡螺母向_____(填“左”或“右”)调节,使杠杆在水平位置平衡．(2)在实验过程中,调节杠杆在水平位置平衡的目的是________________.(3)在杠杆两端加挂钩码,并移动钩码,使杠杆在水平位置平衡,测出力臂,多次实验并把数据记录在表格中．次序F1/N l1/cm F2/N l2/cm1 1 102 52 2 10 1 203 2 15 3 10小明根据以上数据得出杠杆平衡条件是：____________________________.(4)杠杆调节平衡后,小红在杠杆上的A点处挂4个钩码,如图乙所示,为使杠杆在水平位置重新平衡,应在B点挂个钩码．如果将B处的钩码换成弹簧测力计,那么手对弹簧测力计的拉力(选填“大于”“等于”“小于”)六个钩码的重力.(5)当杠杆平衡后,将A点和B点下方所挂的钩码同时向支点O靠近移一格,杠杆____________(填“左侧下降”“右侧下降”或“仍水平平衡”)．(6)如图丙所示,用弹簧测力计在C处竖直向上拉,使杠杆在水平位置平衡,当弹簧测力计在原位置逐渐向左倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将________(填“变大”“变小”或“不变”),原因是.28.(4分)在探究“动能和重力势能相互转化”的实验中,采用如图所示的实验装置.用细线把一个质量为1m的小球悬挂起来,将小球从位置B拉到位置A,由静止释放小球,观察小球从A→B→C的过程中的高度和速度的变化,并测出了小球在A、B、C三个位置时动能和重力势能的值,从而分析这一过程中动能和重力势能之间的转化,数据如表所示.运动过程或位置 A A→B B B→C C动能E K(J) 0 增加 4.98 减少 0重力势能E P(J) 5.00 减少 0 增加 4.97(1)小球在图中的C位置,受到个力的作用.(2)从实验中可以看出,小球从A→B的过程中速度不断增加,高度不断降低,这个过程中是重力势能逐渐转化为 ;在能量转化的过程中,机械能在逐渐减少,这主要是小球由于受到造成的.(3)在实验中,如果换用质量为2m的小球,其他条件不变,那么,小球到达B位置时的机械能质量为1m的小球到达B位置时的机械能(选填“大于”、“小于”或“等于”).29.(7分)利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”,操作如下：(1)在两烧杯中分别装入初温相同且________相等的沙子和水；(2)用相同的酒精灯火焰加热,并用玻璃棒不断搅拌,每隔相同的时间记录一次温度,其中某时刻的温度如图乙所示,其示数为________ ℃.根据实验数据绘制成温度与时间的关系图像,如图丙所示；(3)实验中,是通过比较________来间接反映沙子和水所吸收热量的多少；这种解决物理问题的方法称之为______ 法.(4)分析图像可知,对于质量相等的沙子和水,升温较快的是___；若使两者升高相同的温度,则___吸收的热量较多．由此可见,______的比热容较大．30.(9分)小明要测定标有“3.8V“字样小灯泡的额定功率,选择一些器材连接了如图甲电路(电源用四节新的干电池)(1)同组的小芳发现小明电路连接有错误,如果此时闭合开关,小灯泡______(选增“发光”或“不发光”),电压表示数是______V.请你在接的那根导线上打“×”,并另画一根导线,使电路连接正确_______.(2)电路改接正确后,闭合开关,调节滑动变阻器的滑片,使小灯泡正常发光,此时电流表示数如图乙,则小灯泡正的额定功率是________W.(3)小明还测量了小灯泡在不同电压下的电流,并根据所测得数据绘制了小灯泡的I-U图象,如图丙,根据图象可知电流与电压并不成正比,原因是________.在这个图象中,纵轴应该表示的是________(选填“电压”或“电源”).(4)完成上面实验后,小明同学又想利用现有实验器材,测量另一个标有“3.8V”字样小灯泡的额定功率,但发现电流表已经损坏,于是他和小组同学一起设计了如图丁的电路,他们又选择了已知阻值的定值电阻R4请你帮他们完成下面实验步骤：①_______(填写S、S1、S2的通断情况),调节滑动变阻器的滑片使电压表示数为_______V,使小灯泡L正常发光.②________(填写S、S1、S2的通电情况),保持滑动变阻器的滑片不动,此时电压表示数为U③小灯泡额定功率的表达式是________.答案与解析一、选择题(每题2分,共24分)1.下列简单机械,在使用中可以省距离的是( )A.钓鱼竿B.盘山公路C.起瓶器D.方向盘[答案] A[解析]A.使用钓鱼竿电鱼时,费力,但省距离,A符合题意；B.盘山公路利用了斜面可以省力的特点,但费距离,B不符合题意；C.起瓶器开启瓶盖时,可以省力,但费距离,C不符合题意；D.汽车的方向盘利用了轮轴,当力作用在轮上,省力费距离,D不符合题意.故答案为：A.2.关于温度、热量、内能,以下说法正确的是( )A.物体温度升高了,它的内能一定增加B.物体吸收了热量,它的温度一定会升高C.温度越高的物体含有的热量越多D.物体的温度升高,一定是外界对物体做功[答案] A[解析]A.物体的温度升高了,分子运动加剧,内能增大,A符合题意；B.物体吸收了热量,温度不一定升高,晶体熔化时吸热但温度不变,B不符合题意；C.热量是热传递时能量的转移多少,C不符合题意；D.物体温度升高,可以吸收了热量,也可能对物体做功了,D不符合题意.故答案为：A.3.下列数据中,最接近实际情况的是()A.教室内日光灯的工作电流为2AB.中学生以正常速度骑自行车的功率为80WC.家用电风扇的额定功率为2000WD.中学生把一个鸡蛋从地面捡起并举过头顶做的功是10J[解析]A. 教室里一盏日光灯的功率约为40W,其正常工作电流约为I=P/U=40W/220V≈0.18A,故A不符合实际；B. 中学生以正常速度骑自行车的功率较小,在80W左右,故B符合实际；C. 一台家用电风扇的额定功率在40W左右,故C不符合实际；D. 1个鸡蛋的重约0.51N,把1个鸡蛋从地面捡起并举过头顶做功约为W=Gh=0.5N×2m=1J,故D不符合实际.4. 下列图中的四幅图显示的汽油机工作的冲程与名称对应正确的是( )A.吸气B.压缩C.做功D.排气[答案] C[解析]A、图中,两气门都关闭,活塞上行,汽缸容积变小,是压缩冲程,A不符合题意；B、图中,进气门开启,活塞下行,气体流如汽缸,是吸气冲程,B不符合题意；C、图中,两气门都关闭,活塞下行,汽缸容积变大,是做功冲程,C符合题意；D、图中,两气门都关闭,活塞上行,汽缸容积变小,是压缩冲程,D不符合题意.故答案为：C5.如图所示,一重物悬挂在轻质杠杆的中点处,在杠杆的最右端施加一个始终竖直向上的F,使杠杆在水平位置保持平衡,下列说法正确的是( )A.若将重物向左移动,保持杠杆水平平衡,则F将变大B.将杠杆沿顺时针方向缓慢转动,F将不变C.将杠杆沿逆时针方向缓慢转动,F将变大D.若将重物和F的作用点向左移动相等的距离,且保持F大小不变,杠杆仍能在原位置平衡[解析]A.根据图像,当物体向左移动,阻力臂减小,动力和动力臂的乘积减小,动力臂不变时,动力减小,A不符合题意；BC.当杠杆顺时针或逆时针转动时,动力臂和阻力臂减小,且比值不变,动力和阻力都不变,B符合题意,C不符合题意；D.若动力臂和阻力臂减小相同长度时,阻力臂和动力臂的比值会变化,若力的大小不变,杠杆则不能平衡,D不符合题意.故答案为：B.6.如图所示电路,当开关S闭合后,两表均有示数,过一会儿,发现电压表示数突然变小,电流表示数突然变大,下列故障判断正确的是( )A.灯L1短路B.灯L2短路C.灯L1灯丝断了D.灯L2灯丝断了[答案] A[解析]根据图像,是串联电路,当电流表示数较大,而电压表无示数时,的电压表测量的位置短路了,A符合题意.故答案为：A.7. 家庭厨房安装的油烟机都有照明灯和换气扇(电动机M),使用时,有时需要它们各自独立工作,有时又需要它们同时工作.下列电路图中,符合上述要求的是( )A. B. C. D.[答案]B[解析]A选项,两开关闭合时灯泡一定会工作,不能实现电动机的独立工作,故A不符合题意.B选项,照明灯和换气扇组成并联电路,且它们都有“各自”的开关来控制,能够独立工作,故B符合题意.C选项,两开关闭合时电动机一定会工作,不能实现灯泡的独立工作,故C不符合题意.D选项,两开关同时闭合时,小灯泡被短路,只闭合S1时,小灯泡与电动机串联,故D不符合题意.8.在测量未知电阻R x阻值的实验中,提供的实验器材有：稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻R0等.现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻R x阻值的电路是( )A. B. C. D.[答案] C[解析]A．图中R x与R0串联,电流表测整体电流,电源电压未知,则无法测出R x电阻大小,A不符合题意；B．图中R x与R0串联,电压表测量R x电压,电源电压未知,则无法得到电流,无法测出R x电阻大小,B不符合题意；C．图中当S闭合S1断开时,电路中仅有R0且R0电阻已知,电流表测R0电流为I0,则根据可求出电源电压为：当S、S1均闭合时,R x与R0并联,电流表测干路电流为I,则由可得：则可得到R x电阻,C符合题意；D．图中当S闭合S1断开时,R x与R0串联,当S、S1均闭合时,R x短路,电流表测R0电流,可计算得到电压电源,无法得到R x电压、电流,则无法测出R x电阻大小,D不符合题意；故答案为：C9.将皮球从离地某一高度O点处水平抛出,球落地后又弹起.它的部分运动轨迹如图所示.下列说法正确的是()A．皮球经过同一高度的A、B两点时动能相等B．皮球第一次反弹后到达最高点P点时速度为零C．皮球在D点时的机械能小于在C点时的机械能D．若将皮球表面涂黑,则会在地面M、N两点留下两个大小相等的黑色圆斑[答案]C；[解析]A、由图可知,每次小球反弹后到的最高点都比上一次的最高点要低,说明小球受到空气阻力,机械能逐渐变小,A点的机械能大于B点的机械能；机械能是物体动能与势能的总和,AB两点高度相同则重力势能相同,所以A点的动能大于B点的动能；故A错误.B、从轨迹来看,小球既有水平方向的速度又有水平方向的速度.小球在最高点时,竖直方向速度为零,但是仍然能往右运动,说明小球还具有水平方向速度；故B错误.C、每次小球反弹后到的最高点都比上一次的最高点要低,说明小球受到空气阻力,机械能逐渐变小.C点在D 点之前,故D点的机械能小于C点的机械能；故C正确.D、弹性势能大小与弹性形变程度有关,黑色圆斑的大小能反应小球弹性形变程度,圆斑越大,形变越大.M点与N点小球的动能与重力势能都为零,又因为小球在M点机械能大于N点机械能,故小球在M点的弹性势能大于N点的弹性势能,故在M点的圆斑要大于在N点的圆斑.故D错误.10.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A[答案] D[解析]由图可知,两灯串联,两电流表测电路中的电流,根据串联电路的电流特点可知两电流表示数相等,D符合题意,C不符合题意,电压表V1测L1示数V测电源电压,由于不知道L2的规格,所以无法判断L2的电压和电源电压,AB不符合题意.故答案为：D.11.如图甲所示,是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响,阻值随压力的增大而减小),与一电压表和两个合适阻值的电阻、电源组成电路,如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响),则电压表的示数变化是( )A.变大B.变小C.先变小后变大D.先变大后变小[答案] C[解析]由图甲可知,0℃缓慢加热到10℃的过程中,水的体积先减小后增大,由ρ= 可知,水的质量一定时,水的密度先增大后减小；因为压敏电阻在烧杯中的位置一定,即压敏电阻下面水的体积一定,并且压敏电阻下面部分水的质量先增大后减小,则压敏电阻上面水的质量先减小后增大,所以水平面上物体的压力和自身的重力相等,即压敏电阻受到的压力先减小后增大；又因为压敏电阻的阻值随压力的增大而减小,所以电路中的总电阻先增大后减小；由I= 可知,电路中的电流先减小后增大；由U=IR可知,定值电阻R1两端的电压先减小后增大,即电压表的示数先变小后变大.故答案为：C.12.一灯泡标有“6V6W”字样,其工作时I-U图象如图甲所示.将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中,电源电压恒定不变,当滑片P在最左端时,小灯泡恰好能正常发光.电流表量程0~3A,电压表量程0~3V闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法正确的是( )①小灯泡的最小功率0.75W②滑动变阻器的阻值变化范围是0~4Ω.③电流表的变化范围是0.5A~1A④电路的总功率变化范围4.5W~6WA.只有②④B.只有①②④C.只有①③D.只有③④[答案] A[解析]由于滑片在最左时,灯泡正常发光,说明电源电压为6V,①当灯泡和电阻串联时,若灯泡电功率最小,滑动变阻器电阻最大,电压表示数最大,为3V,此时灯泡分压为3V,根据甲图,灯泡的功率为P'=U'I'=3V×0.75A=2.25W；②灯泡功率最小时,滑动变阻器的电阻为,滑变范围为0~4Ω；③根据图甲,分析灯泡的最大和最小电流,范围为0.5A~1A；④电路电功率最小为P=UI=6V×0.75A=4.5W,其中②④分析合理,A符合题意.故答案为：A.二、填空题(每空1分,共26分)13. 请读出下列仪器的示数(数值和单位).电流表的读数电阻箱的读数电能表示数________ ________ ________[答案] 0.48A；；2010Ω；；314.5kW•h.[解析]电流表选择0-0.6A量程,结合指针位置,读数为0.48A；根据图像,电阻箱读数为R=2×1000Ω+1×10Ω=2010Ω,根据电能表窗口数字,示数为314.5kW·h.故答案为：0.48A；2010Ω；314.5kW·h.14.今年是建国70周年,国庆节期间很多地方都点亮了小彩灯,一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作的电压是12V,则应将________个小彩灯________(填“串”或“并”)联在家庭电路两端.[答案] 19；串[解析]每个小彩灯的电压为12V,灯泡串联在220V电路中才能安全工作,灯泡的个数为.故答案为：19；串.15. 如图所示的四幅图,甲、乙实验中与汽油机压缩冲程原理相同的是________图所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是________图.[答案]乙；丙[解析]汽油机的压缩冲程把机械能转化为内能,根据图像,乙图合理,汽油机的做功冲程中,气门关闭,活塞向下运动,丙图符合题意.故答案为：乙；丙.16. 载人飞船加速升空过程中,飞船的动能________(选填“增大”或“减小”).在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为________ 能.篮球从空中落下并撞击地面而发生弹性形变,此过程中小球机械能的转化经历了从重力势能能转化为________能再转化为________能.[答案]增大；内；动能；弹性势能；[解析]动能的影响因素是质量和速度,载人飞船加速升空过程中,质量不变,飞船的速度增大,所以飞船的动能增大;在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为内能,使自身内能增大,温度升高.[3][4][5]篮球从空中落下并撞击地面而发生弹性形变,则先是高度减小,速度增大,即重力势能减小,动能增大；再撞击地面时速度减小,弹性形变程度增大,即动能减小,弹性势能增大,所以,此过程中小球机械能的转化经历了从重力势能转化为动能再转化为弹性势能.17. 用如图所示的滑轮组将物体匀速向左拉动,绳端的拉力为200N,在10s内将物体拉动了4m,滑轮组的机械效率为80%,则物体受到地面的摩擦力为______N,绳端拉力的功率为_____W.。
苏科版物理九年级上册《期末考试卷》附答案
(2)若这些热量全部被水吸收,可以将烧杯内的水升高到多少℃．已知水的比热容为4.2×103J/(kg·℃),煤气的热值为4.2×107J/kg.
24.如图所示电路中,电源电压保持6V不变,R1是定值电阻,R2是最大阻值为30Ω的滑动变阻器．闭合开关,当R2的滑片位于最左端时,电路中的电流为0.6A．试求：
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D.滑动变阻器断路
(3)实验时,当电压表示数为2.5V时,电流表的示数如图乙所示,则小灯泡的额定功率是_______W.
(4)在实验操作中,发现电流表损坏不能使用.小华利用阻值已知的定值电阻R0,设计了如图丙所示的电路,测量额定电压为U1的另一小灯泡的额定功率.操作如下：
(1)连接电路时开关应处于_______状态．
(2)开关闭合前,滑动变阻器的滑片P应移至_______(选填“A”或“B”)端．
(3)移动滑动变阻器滑片P,当电压表示数为2V时,记下电流表示数．当更换第2个定值电阻后,电压表示数如乙图所示．为完成探究,她将滑动变阻器的滑片P向_______(选填“左”或“右”)移动,直到完成第2次实验.
苏 科 版 物 理 九年 级上学 期
期末测 试 卷
学校________班级________姓名________成绩________
一、选择题
1.下列过程中,哪种情况小明对桶做了功
A.小明提着水桶站立不动
B.小明提着水桶沿水平路面匀速前进
C.小明提着水桶站在匀速水平运动的车厢内
D.小明提着水桶站在匀速向上运动的电梯内
18.如图所示,为一种自动测定油箱内油面高度的装置,R2是滑动变阻器,它的金属滑片连在杠杆的一端,从油量表指针所指的刻度,就可以知道油箱内油面的高度,油量表由______改装而成的.当油面上升时,电压表示数_________,油量表示数________(选填“增大”、“减小”或“不变”).
【苏科版】九年级上册物理《期末测试卷》(附答案解析)
苏科版九年级上学期期末考试物理试题一、选择题1.下列生活中的物理数据最接近实际的是A. 对人体的安全电压为36VB. 把2个鸡蛋匀速举高1m做功大约10JC. 人以正常速度骑自行车的功率约为70WD. 普通日光灯正常工作电流约15mA2.如图所示的杠杆中，属于费力杠杆的是A. B. C D. 3.四个同学进行爬楼梯比赛．其中功率最大的一定是A. 体重最大的 B. 用时最短的 C. 速度最大的 D. 做功最快的4.如下图所示的做法中，符合安全用电原则的是（）A. 拉电线拔插头B. 电器失火先切断电源C. 用铜丝代替保险丝D. 插座负载过多5. 对于温度、热量和内能，下列说法正确的是A. 温度为0℃的物体没有内能B. 物体温度越高含有热量越多C. 温度相等的1kg水和100g水内能相同D. 在相同物态下，同一物体温度降低，它内能减少6.烧开同样一壶水，若分别用干木柴和无烟煤做燃料且都完全燃烧，所需干木材与无烟煤的质量不同，是因为干木材和无烟煤具有不同的A.热量B. 热值C. 内能D. 比热容7.如图所示，小冯分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面。
用甲滑轮所做的总功为W1，机械效率为η1；用乙滑轮所做的总功为W2，机械效率为η2。
若不计绳重和摩擦，则（）A. W1＝W2，η1＝η2B. W1＝W2，η1＜η2C. W1＜W2，η1＞η2D. W1＞W2，η1＜η28. 如图所示的电路中，甲灯泡比乙灯泡亮．则下列描述中错误的是A. P甲＞P乙B. U甲＞U乙C. I甲＞I乙D. R甲＞R乙9.小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了．造成这一现象的主要原因是A. 电阻丝的总电阻变小，接头处的电流比原来工作时电流大得多B. 接头处比相同长度的电阻丝的电阻大，此处电流比其它部分的电流大得多C. 接头处比相同长度的电阻丝的电阻大，此处电功率比相同长度电阻丝的电功率大D. 接头处比相同长度的电阻丝的电阻小，此处电功率比相同长度电阻丝的电功率大10.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色(比正常发光状态暗得多)；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定A. L1灯头接线处断路B. L1灯头接线处短路C. L2灯头接线处断路D. L2灯头接线处短路11.在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材:电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是A. 闭合开关，直接读出电流表的示数B. 将滑片移动至阻值最大的位置后再闭合开关C. 闭合开关，将滑片P向右移动，保持电压表示数2.5V不变D. 闭合开关，将滑片P向左移动，保持电压表示数2.5V不变12.如图所示电路，小灯泡标有“6V 6W”字样，滑动变阻器标有“12Ω 2A”．闭合开关，滑动变阻器的滑片滑到最左端时，小灯泡正常发光（设灯丝的电阻不变）．滑动变阻器的滑片移动过程中以下说法正确的是A. 灯丝电阻为8ΩB. 电源电压为12VC. 小灯泡两端的电压变化范围是2V-6VD. 灯泡的实际功率最小值是2W二、填空题13.入冬以来我国大部分地区遭遇强冷空气，为了使双手不至于冻坏，可以两手摩擦使手发热，这是通过________的方式增加手的内能；也可以手捧暖水袋，使手变暖，这是通过_________的方式增加手的内能.14.汽油机是热机的一种，汽油在气缸内燃烧时将__能转化为__能如图所示是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在__冲程．15.小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该_______（选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_______（选填“粗”或“细”）的铅笔芯来做实验．16.如图是电阻A、B的I-U图象．B的阻值是_______Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是________V；将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，则A两端的电压是_________V．17.在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是____线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与________连接起来；长期不用的家电设备每隔一段时间后需要通电一次，这是________电热（选填“利用”或“防止”）．18.如图所示，用动滑轮把重为80N的物体匀速向上提，物体上升的速度为0.5m/s，弹簧测力计的示数为48N，则拉力为______N，不计摩擦和绳重，动滑轮重为_______N，这时该动滑轮的机械效率为______，拉力的功率为_______W．19.一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机正常工作时的电功率______ W，1min内产生的热量是____J，效率是______．20.某电吹风工作6min，能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为_______kWh，电功率为_______W，这些电能可供一只“220V10W”的LED灯正常工作_______h，一只这样的LED灯与一只“220V100W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光效率为_______．三、解答题21.如图所示，用螺丝刀撬图钉，O为支点，请画出动力F l的力臂L1．（保留作图痕迹）（）22.小明站在地面上用一个滑轮组提升重物，试在图乙中画出绕线的方法．（）23.如图所示，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求．（）24.小高家里原来用液化石油气烧水，每天用60℃的热水100kg．她参加“探究性学习”活动后，在老师和同学的帮助下，制造了一台简易的太阳能热水器．已知水的比热容c=4.2×103J/（kg·℃），液化石油气的热值是8.0×107J/kg（1）若用这台热水器每天可将100kg的水从20℃加热到60℃，这些水吸收的热量是多少？（2）若液化石油气燃烧放出的热量有70%被水吸收，她家改用太阳能热水器后平均每天可节约液化石油气多少kg？25.下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求:××牌电烤箱额定电压220V额定功率高温档1100W 低温档440W电源频率50Hz（1）电烤箱在高温档正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温档正常工作时，电路中的电流和R1的功率．26.小明在“探究杠杆平衡条件”的实验中:（1）实验前，将杠杆中点置于支架上，杠杆处于如图甲所示的静止状态，他应把杠杆左端的平衡螺母向_____（左/右）侧调节，使杠杆在水平位置平衡；（2）某同学用如图乙装置通过多次实验操作及数据分析出杠杆平衡的条件是:动力×动力作用点到支点的距离＝阻力×阻力作用点到支点的距离，你认为他的结论_____（选填:“可靠”或“不可靠”）；（3）如图乙所示，杠杆在水平位置平衡，若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆_____（仍保持平衡/左端下沉/右端下沉）；（4）取下A点下方所挂钩码，改用弹簧测力计在C点竖直_____（选填:“向上”或“向下”）拉杠杆，才能使杠杆在水平位置平衡，此时弹簧测力计的示数为F1，如果将弹簧测力计沿如图丙所示方向拉杠杆，使杠杆仍处于水平位置平衡，此时弹簧测力计的示数为F2，则F2_____F1（选填:“＞”“＝”或“＜”）．27.在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块．请回答下列问题:（1）该实验的目的是研究______（选填:“铁球”或“木块”）动能的大小与_____的关系；（2）让同一铁球从斜面的不同高度由静止释放的目的是____________；（3）该实验是通过观察____________来比较铁球动能的大小；（4）通过甲乙两图的实验探究可以得出的结论是:__________.28.为了测定液体A的比热容，某小组同学用如图甲所示两套完全相同的装置进行实验，装置中液体A和水的质量相等，初温均为20℃ .（1）设计实验方案时，小明确定以下需控制的变量，其中多余的是_________A.采用完全相同的加热方式B.酒精灯里所加的酒精量相同C.取质量相同的水和液体D.盛水和液体的容器相同（2）在此实验中，用______________来表示物质吸收热量的多少；（3）同时加热一段时间后，液体A 和水的温度分别达到70℃和60℃，则液体A 的比热容为_______.(水的比热容用c 水表示)；（4）如果要选择一种液体作为汽车发动机的冷却剂，你选择_____(液体A/水)；（5）该小组同学还利用此装置对煤油和水进行了比较研究(已知煤油的比热容小于水的比热容)，并绘制了如图乙所示的温度随加热时间变化的图像，表示煤油的图像是_____(选填“1”或“2”).29.图可以用来研究“电流做功的多少与电压关系”，将两个阻值不同的白炽灯串联接在电路中，闭合开关，调节滑动变阻器，观察___________和___________，进一步分析就能顺利得出实验结论．30.图乙所示是“探究电流的热效应与电阻大小关系”的实验装置图．A 、B 两瓶煤油中都浸泡着一段金属丝，A 瓶内的金属丝电阻较小．实验中应使两瓶中盛装的煤油质量______（选填“相等”或“不相等”）．当开关闭合后，_______（选填“A”或“B”）瓶中温度计示数上升较快，为了探究电流热效应与电流大小的关系还需要添加的测量工具是_______．31.图是研究短路引起熔丝熔断的实验，则应该将导线接在________两点间造成短路，引起熔丝熔断．32.如图甲所示是“测量小灯泡额定功率”的实验电路图，其中电源用的是2节新干电池，滑动变阻器的铭牌标有“50Ω1A”，选用的小灯泡额定电压为2.5V、电阻约为10Ω．（1）小敏连接了如图甲所示的部分实物电路，请你用笔画线代替导线，将电路连接完整；（）（2）小敏同学在实验中连接好电路，闭合开关，移动变阻器滑片，发现小灯泡始终不亮，电流表无示数，但电压表有示数，则其原因可能是________________；（3）正确操作后，小灯泡发光，这时电压表的示数为2V，则应向____________移动滑动变阻器的滑片，直到电压表的示数为__________ V 时，此时电流表的示数如图乙所示，则小灯泡的额定功率为__________ W；（4）在不改变图甲电路和元件的前提下，______________（选填:“能”或“不能”）利用控制变量法来探究电流与电压的关系，请说明理由________________．（5）另一组的小悦同学设计了一个如图丙所示电路图，测出了一小灯泡正常发光时的电阻，已知小灯泡额定电压U额=3.8V，定值电阻的阻值R=10Ω，正确操作过程如下:①只闭合开关S和__________，调节滑动变阻器的滑片，使电流表示数I1=_____A；②闭合开关S和___，断开开关______，保持滑动变阻器滑片的位置不动，读出电流表示数为I2；③小灯泡正常发光时的电阻表达式为R L=________ (用符号U额、I1、I2表示).答案与解析一、选择题1.下列生活中的物理数据最接近实际的是A. 对人体的安全电压为36VB. 把2个鸡蛋匀速举高1m做功大约10JC. 人以正常速度骑自行车的功率约为70WD. 普通日光灯正常工作电流约15mA【答案】C【解析】【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【详解】A. 对人体的安全电压为不高于36V；故A错误；B. 一斤(500g)鸡蛋可称8−−10个，那么2个鸡蛋的质量约为100g，其重力为G=mg=0.1kg×10N/kg=1N；举高1m做功为W=Gh=1N×1m=1J；故B错误；C. 人以正常速度骑自行车的力约15N，速度约5m/s，故功率约P=Fv=15N×5m/s=75W；故C正确；D. 普通日光灯正常工作电流约0.2A；即200mA；故D错误；故选C2.如图所示的杠杆中，属于费力杠杆的是A. B.C. D.【答案】D【解析】【分析】此题考查的是杠杆的分类主要包括以下几种:①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．【详解】A. 撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；B. 羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；C. 核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆；D. 食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆．故选D.3.四个同学进行爬楼梯比赛．其中功率最大的一定是A. 体重最大的B. 用时最短的C. 速度最大的D. 做功最快的 【答案】D【解析】【详解】AB ．由公式P ==W Gh t t上楼功率同时跟体重、楼高、时间有关，只有一个体重或只有一个时间，是不能确定功率大小的．故选项A 和B 都不符合题意；C ．由公式===W Gh p Gv t t功率同时跟体重和速度有关，只知道速度大小，是不能确定功率大小的．不符合题意；D ．功率是表示物体做功快慢的物理量．做功快一定是功率大．符合题意。
