轻型门式刚架结构
轻型门式刚架结构
轻型门式刚架结构1.引言2.构造轻型门式刚架结构由水平梁和立柱构成，形成一个门型的结构。
这种结构的主要特点是梁柱节点简单，构造明了。
水平梁和立柱通过螺栓连接在一起，形成一个稳定的整体。
立柱一般设置在建筑物的四角，而横梁则负责承担水平荷载和重力荷载。
3.特点（1）重量轻：轻型门式刚架结构的主要材料是轻钢，因此整体结构的重量相对较轻，降低了施工成本和施工强度。
（2）施工便捷：轻型门式刚架结构采用模块化设计，构件预制，现场只需简单的机械操作和组装拼接即可完成，提高了施工效率。
（3）刚度较高：轻型门式刚架结构采用刚性的钢材构件，能够有效地抵抗风荷载和地震荷载，保证建筑物的稳定性和安全性。
（4）空间利用率高：轻型门式刚架结构不需要设置柱子，可以获得较大的内部空间，适合用作大跨度的建筑物。
（5）可更改性强：轻型门式刚架结构的构造灵活，可以根据实际需要灵活地添加或拆除构件，使得建筑物的形状和大小可以随意改变。
4.应用（1）工业厂房：轻型门式刚架结构适合用作工业厂房，可以满足大跨度、大空间的需求，并且能够有效地承受重荷和荷载。
（2）仓库：轻型门式刚架结构的组件可以简单地进行组装和拆卸，适合用作仓库，能够灵活地满足不同规模和用途的需求。
（3）体育馆：轻型门式刚架结构具有一定的美观性和功能性，在建造体育馆时，可以快速、经济地构建出稳定的建筑物。
（4）商业建筑：轻型门式刚架结构的外观造型简洁大方，适合用作商业建筑，能够与现代建筑风格相融合。
5.结论轻型门式刚架结构作为一种先进的建筑结构体系，具有重量轻、施工便捷、刚度高、空间利用率高等优点，在工业厂房、仓库、体育馆等领域得到了广泛的应用。
随着建筑技术的不断发展，轻型门式刚架结构将继续发挥其优势，成为未来建筑结构的重要发展方向。

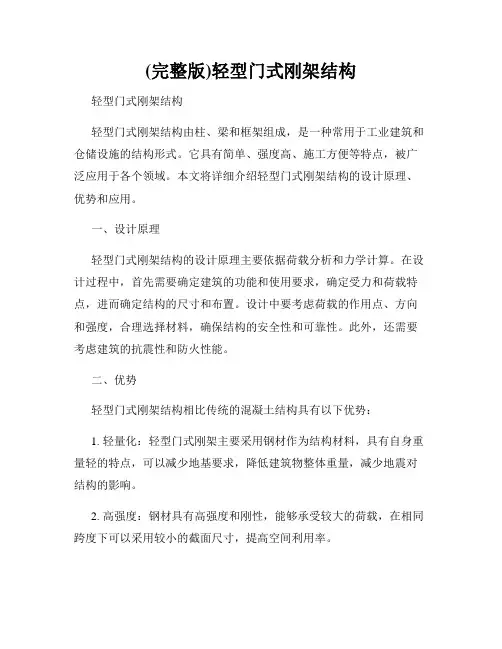

(完整版)轻型门式刚架结构
(完整版)轻型门式刚架结构轻型门式刚架结构轻型门式刚架结构由柱、梁和框架组成，是一种常用于工业建筑和仓储设施的结构形式。
它具有简单、强度高、施工方便等特点，被广泛应用于各个领域。
本文将详细介绍轻型门式刚架结构的设计原理、优势和应用。
一、设计原理轻型门式刚架结构的设计原理主要依据荷载分析和力学计算。
在设计过程中，首先需要确定建筑的功能和使用要求，确定受力和荷载特点，进而确定结构的尺寸和布置。
设计中要考虑荷载的作用点、方向和强度，合理选择材料，确保结构的安全性和可靠性。
此外，还需要考虑建筑的抗震性和防火性能。
二、优势轻型门式刚架结构相比传统的混凝土结构具有以下优势：1. 轻量化：轻型门式刚架主要采用钢材作为结构材料，具有自身重量轻的特点，可以减少地基要求，降低建筑物整体重量，减少地震对结构的影响。
2. 高强度：钢材具有高强度和刚性，能够承受较大的荷载，在相同跨度下可以采用较小的截面尺寸，提高空间利用率。
3. 灵活性：轻型门式刚架结构可以根据建筑物的需要进行自由组合和调整。
梁和柱的连接采用螺栓连接，方便拆卸和重组，适应建筑功能的改变。
4. 施工方便：轻型门式刚架结构可以在工厂预制，到工地后进行简单的安装和拼装。
相较于传统的混凝土结构，可以大大缩短施工周期，提高施工效率。
三、应用轻型门式刚架结构广泛应用于工业建筑、仓储设施和物流中心等领域。
具体应用包括但不限于以下几个方面：1. 工业厂房：轻型门式刚架结构适用于各种工业厂房，如制造厂、加工厂等。
其灵活的组合方式可以满足不同功能和要求，并且可以根据生产线进行合理布局。
2. 仓储设施：轻型门式刚架结构的大跨度和高强度特性，使其成为理想的仓储设施搭建方案。
可以用于货物的存储和物流中心的建设。
3. 体育馆和展览馆：轻型门式刚架结构的设计灵活性，使其成为体育馆和展览馆的首选结构形式。
可以根据需要设计出大跨度的空间，并且提供较好的观赏性。
4. 市政工程：轻型门式刚架结构可用于市政工程，如桥梁、隧道等。
钢结构第2章 轻型门式刚架结构
按照不同荷载组合得到的内力计算结果， 按照不同荷载组合得到的内力计算结果，确定控制 截面的内力组合，控制截面的位置一般在柱底、 截面的内力组合，控制截面的位置一般在柱底、柱 柱牛腿连接处及梁端、梁跨中等截面， 顶、柱牛腿连接处及梁端、梁跨中等截面，控制截 面的内力组合主要有： 面的内力组合主要有： 和同时出现的M及 的较大值 的较大值。 （1）最大轴压力 ）最大轴压力Nmax和同时出现的 及V的较大值。 和同时出现的 和同时出现的N及 的较大值 的较大值。 （2）最大弯矩 ）最大弯矩Mmax和同时出现的 及V的较大值。 和同时出现的 和相应的M及 。 （3）最小轴压力 ）最小轴压力Nmin和相应的 及V。 和相应的 2.3.2.3 变形计算 刚架的柱顶位移(计算值 计算值)限值 表2-1 刚架的柱顶位移 计算值 限值 表2-2 受弯构件的挠度与跨度比限值
2．荷载组合 计算承载能力极限状态时，对于轻型钢结 构可取下述荷载组合 （1）1.2G+1.4L； （3）1.2G+1.4C; （7）1.2G+0.9(1.4C+1.4W); 计算正常使用承载能力时，对于轻型钢结 构可取下述荷载组合：
2.3.2 刚架计算
2.3.2.1 刚架计算模型 计算模型的简化和建立必须符合实际结构的受力 特点；反过来， 特点；反过来，实际结构的设计也必须考虑到现有 理论能够分析其计算模型。 理论能够分析其计算模型。 2.3.2.2 内力计算 门式刚架的内力可采用杆系单元有限元法编制 的程序计算，目前常用的国内软件有建研院STS、 的程序计算，目前常用的国内软件有建研院 、 同济大学3D3S等。计算时可将梁、柱构件分为若 同济大学 等 计算时可将梁、 干段，每段可按等截面确定几何特性参数， 干段，每段可按等截面确定几何特性参数，也可按 楔形单元选取。 楔形单元选取。由于单层门式刚架轻型房屋钢结构 屋盖的自重较小，经验表明，当抗震设防烈度为7 屋盖的自重较小，经验表明，当抗震设防烈度为 度时，一般不需做抗震验算；当为8度及以上时 度及以上时， 度时，一般不需做抗震验算；当为 度及以上时， 横向刚架和纵向框架均需做抗震验算。 横向刚架和纵向框架均需做抗震验算。地震作用效 应可以采用底部剪力法计算， 应可以采用底部剪力法计算，此时单层钢结构房屋 的阻尼比取0.05。 的阻尼比取 。
门式刚架轻钢结构设计
门式刚架轻钢结构设计摘要：从门式刚架的概述，荷载类型，材料，结构设计方法，结构设计原则等几个方面介绍了门式刚架轻钢结构的设计思路和设计原则关键词：门式刚架的设计思路和设计原则1门式刚架结构概述门式刚架是典型的轻型钢结构，造型简洁美观，在房屋建筑中广泛应用于大面积厂房、仓库、体育馆和超市等各类公共建筑。
它具有成本低、工期短，施工方便、预工程化程度高等优点。
轻型门式刚架包括主结构（刚架、支撑体系、抗风柱等）、次结构（屋面和墙面檩条等）、辅助结构（挑檐、雨蓬、吊车梁等）、围护板材、柱脚和基础等。
2作用于门式刚架结构上的荷载类型：（1）恒载(g)：结构自重和设备重；（2）活载：包括屋面均布活载、检修集中荷载(m)、积灰荷载(d)、雪荷载等；（3）风载(w)（4）温度(t)（5）吊车(c)（6）地震作用荷载(e)3材料3.1门式刚架结构钢材选用的原则是既使结构安全可靠地满足使用要求，又尽量节约结构钢材和降低造价一般而言，轻型钢结构设计中钢材的选择应考虑以下方面：3.1.1根据结构重要性，用于承重的冷弯薄壁型钢、轻型热轧型钢和钢板，应采用q235钢和q345钢。
门式刚架、吊车梁和焊接的檩条、墙梁等构件宜采用q235b或q345a及以上等级的钢。
非焊接的檩条和墙梁等构件可采用q235a钢。
3.1.2根据荷载性质，直接承受动力荷载的结构一般采用q235b 及q345钢。
承受静力荷载或间接承受动力荷载的结构可选用q235b 钢。
3.2螺栓3.2.1高强螺栓应采用符合现行国家标准《钢结构用高强度大六角头螺栓大六角螺母垫圈技术条件》中规定的10.9级螺栓（摩擦型高强螺栓）。
3.2.2普通螺栓采用4.8级粗制螺栓（c级），应符合现行国家标准《六角头c级》的规定。
3.3焊条3.3.1手工焊用的碳钢焊条或低合金钢焊条的性能应符合《碳钢焊条》及《低合金钢焊条》的规定。
3.3.2埋弧焊用的碳钢焊丝与焊剂或低合金钢焊丝与焊剂的性能应符合《埋弧焊用碳钢焊丝和焊剂》及《低合金钢埋弧焊用焊剂》《熔化焊用钢丝》的规定。

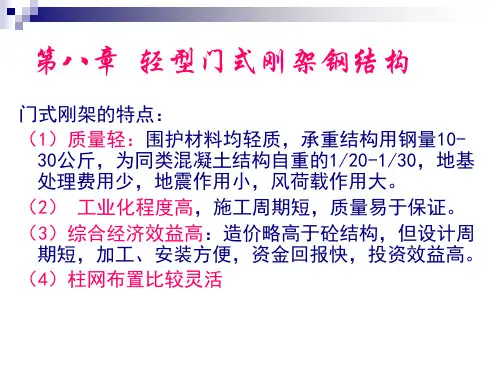

第八章 轻型门式刚架钢结构
8.5 门式刚架构件的截面验算
一、截面有效宽度（仅指受压构件） 概念：把在宽度b上分布不均匀的应力图集中到板的 两侧，应力都是fy，即得到有效宽度be=bσcr/fy 影响有效宽度的因素：板件的约束条件、端部作用 应力及其分布。 板件约束的四种类型： ⑴两边支承板件（加劲板件）； ⑵一边支承一边卷边（边缘加劲板件） ⑶一边支承、一边自由（未加劲板件） ⑷两边支承且中部有中间加劲肋（中间加劲板件） 各类支承方式板的有效宽度计算（自学）
w 参数 w
hw / t w 37 k 235 / f y
2
当a / hw 1时，k 4 5.34 / a / hw 当a / hw 1时，k 5.34 4 / a / hw 式中
2
a 腹板横向加劲肋的间距，可取a hw 2hw k 腹板在纯剪切荷载作用下的屈曲系数， 当不设中间加劲肋时取为5.34。
荷载效应组合的原则： ⑴屋面均布活荷载不与雪荷载同时考虑，应取两者 中的较大值； ⑵积灰荷载与雪荷载或屋面均布活荷载中的较大值 同时考虑； ⑶施工或检修集中荷载不与屋面材料或檩条自重以 外的其他荷载同时考虑； ⑷多台吊车的组合应符合现行国家荷载规范的规定； ⑸风荷载不与地震作用同时考虑。
二、风荷载
8.2 门式刚架计算简图的确定
门式刚架钢结构的尺寸应符合下列规定 ⑴门式刚架的跨度，应取横向刚架柱轴线间的距离； ⑵门式刚架的高度，应取地坪至柱轴线与斜梁轴线交 点的高度；
⑶柱的轴线可取通过柱下端（小头）中心的竖向直线， 工业建筑边柱的定位轴线宜取外皮，斜梁的轴线可取 通过变截面梁段最小端中心与斜梁上表面平行的轴线。 门式刚架的柱脚多为铰接，通常为平板支座，设一对 或两对地脚螺栓。 当用于工业厂房且有桥式吊车时，宜将柱脚设计为刚 接。 檐口高度，取地坪至房屋外侧檩条上缘的高度； 最大高度，取地坪至屋盖顶部檩条上缘的高度； 房屋的宽度，取房屋侧墙墙梁外皮之间的距离； 房屋的长度，取两端山墙墙梁外皮之间的距离。
轻型门式刚架结构
第二节 轻型门式刚架的结构形式和布置
二、建筑尺寸
门式刚架的跨度，应取横向刚架柱轴线间的距离。 宜为9～36m。当边柱宽度不相等时，其外侧应对 齐。对无吊车或吊车吨位较小时，经济跨度在18m ~21m，而吊车吨位较大时，经济跨度在24m ~30m。
门式刚架的高度，应取地坪至柱轴线与斜梁轴线交 点的高度，应根据使用要求的室内净高确定，有吊 车的厂房应根据轨顶标高和吊车净空要求确定。宜 为4.5～9.0m，必要时可适当加大，当有桥式吊车 时不宜大于12m。
GXG
GXG
SC
XG
SC
XG
SC
SC
GXG
SC
GXG
ห้องสมุดไป่ตู้SC
SC
XG
SC
XG
SC
SC
6000
ZC
6000
6000
GXG
6000
GXG
6000
6000
SC
6000
ZC
6000
GXG
6000
GXG
6000
6000
SC
6000
ZC
5700
6000 6000 6000 6000 6000 6000 6000 6000 6000 6000 6000 6000
一、结构形式
多跨刚架中间柱与刚架斜梁的连接可采用铰接，连 接构造简单，制作、安装方便，两端铰接的中间柱 称为摇摆柱。摇摆柱不参与抵抗侧向力，截面也比 较小，全部的抗侧力由边柱和梁形成的刚架承担。 当房屋无桥式吊车，且房屋不是很高、风荷载也不 是很大时，中间柱宜采用摇摆柱，由于边柱的高度 相对比较小，材料能够比较充分地发挥作用。但在 设有桥式吊车的房屋中，中间柱两端宜采用刚接， 以增加刚架的侧向刚度。
第6讲轻型门式刚架结构形式布置内力与侧移
屋面檩条 长圆孔
门式刚架建筑及结构布置
屋面梁 图 2-55 檩条长圆孔构造图
檩条
第2章
轻型门式刚架结构
国家级精品课程—钢结构设计
第 6 讲 轻型门式刚架结构形式、布置、内力与侧 移
2) 考虑用钢量，确定合理的柱距： 门式刚架的用钢量一般来说是随着柱距的增大而 减小，但吊车梁、檩条、墙梁的用钢量则随着门式刚 架柱距的增大而增加。 对于无桥式吊车的单层门式刚架轻型房屋，其柱距以 6 ～ 9m 为宜； 当没有悬挂荷载或悬挂荷载不作用在檩条上，或采用高 频焊接轻型 H 型钢檩条，或采用格构式檩条时，门式刚架 的最大柱距可以达到 12m ，此时应设置墙架柱； 对于有 10t 以上的吊车或设有较大悬挂荷载的单层门式 刚架轻型房屋，门式刚架的柱距以 6m 为宜。
第2章 轻型门式刚架结构
轻型门式刚架的结构形式
结构形式选用原则
国家级精品课程—钢结构设计
第 6 讲 轻型门式刚架结构形式、布置、内力与侧 移
轻型门式刚架的结构形式
摇摆柱梁柱铰接 节点
梁柱刚性节点
第2章
轻型门式刚架结构
国家级精品课程—钢结构设计
第 6 讲 轻型门式刚架结构形式、布置、内力与侧 移
实腹式 • 按构件形式 格构式
内力与侧移计算
第2章
轻型门式刚架结构
国家级精品课程—钢结构设计
第 6 讲 轻型门式刚架结构形式、布置、内力与侧 移
内力计算 变截面门式刚架的内力计算方法 • 有限元法（直接刚度法）；——上机 • 力法、位移法、弯矩分配法等；——手算 • 当门式刚架的构件全部为等截面时，允许采用塑性分 析方法，并按《钢结构设计规范》（ GB 50017-200 3 ）的规定进行设计。
轻型门式刚架结构
3.2 檩条设计
(2)布置与连接
实腹式檩条可通过檩托与刚架斜梁连接，檩托可用角钢 和钢板做成，檩条与檩托的连接螺栓不应少于2个，并沿 檩条高度方向布置。设置檩托的目的是为了阻止檩条端 部截面的扭转，以增强其整体稳定性。
3.2 檩条设计
(3)拉条与撑杆(《规程》4.3.3条)
作用 拉条仅传递拉力，撑杆主要承受压力；
3.1 结构形式与布置
(4)门式刚架结构布置
跨度和柱距(《规程》4.2.2条) 温度区段布置
《规程》4.3.1条：纵向温度区段<300m，横向 温度区段<150m 《钢规》8.1.5条：
3.1 结构形式与布置
(4)门式刚架结构布置
跨度和柱距(《规程》4.2.2条) 温度区段布置(《规程》4.3.1条) 局部抽柱设置托梁或托架(《规程》4.3.2条)
3.1 结构形式与布置
(5)支撑体系
布置要求(《规程》4.5.1条)
在每个温度区段或分期建设的区段中，应分别设 置能独立构成空间稳定结构的支撑体系。
在设置柱间支撑的开间，应同时设置屋盖横向 支撑，以构成几何不变体系。
3.1 结构形式与布置
(5)支撑体系
布置要求(《规程》4.5.1条) 屋盖支撑布置(《规程》4.5.2条) 设置：
托梁可采用工字型和箱型（扭矩较大）截面 截面高度按建筑净空、刚度和经济要求确定 托梁按简支梁验算强度、刚度([vT]≤l/400)、 整体稳定和局部稳定（确定腹板加劲肋的间距 和截面尺寸）。
3.1 结构形式与布置
(4)门式刚架结构布置
跨度和柱距(《规程》4.2.2条) 温度区段布置(《规程》4.3.1条) 局部抽柱设置托梁或托架(《规程》4.3.2条) 伸缩缝设置(《规程》4.3.1条)
轻型门式刚架结构1
接在檩条上。《规程》6.1.6.3条
2)在檐口位置，钢架斜梁与柱内翼缘交接点附近的檩条和墙梁处，应 各设置一道隅撑，在斜梁下翼缘受压处应设置隅撑，其间距不得大于 相应受压翼缘宽度的16(235/fy)0.5倍。如斜梁下翼缘受压区因故不设 隅撑，必须采取保证刚架稳定的可靠措施。《规程》 7.2.14条
2)刚性系杆可由檩条兼做，按压弯构件计算；也可单独设置钢管、 H型钢等截面杆件，按压杆设计。
3.1 结构形式与布置
(5)支撑体系
布置要求(《规程》4.5.1条) 屋盖支撑布置(《规程》4.5.2条) 柱间支撑布置(《规程》4.5.2条) 设置：
45~60m
1)柱间支撑的间距应根据房屋纵向受力情况及安装条件确定，当 无吊车时一般取30~45m；有吊车时不宜大于60m。
3.1 结构形式与布置
(5)支撑体系
布置要求(《规程》4.5.1条)
在每个温度区段或分期建设的区段中，应分别设 置能独立构成空间稳定结构的支撑体系。
在设置柱间支撑的开间，应同时设置屋盖横向 支撑，以构成几何不变体系。
3.1 结构形式与布置
(5)支撑体系
布置要求(《规程》4.5.1条) 屋盖支撑布置(《规程》4.5.2条) 设置：
3 轻型门式刚架设计
本章主要内容
3.1 结构形式与布置 3.2 檩条设计 3.3 刚架设计 3.4 围护结构
门式刚架设计规程：《门式刚架轻型房 屋钢结构技术规程》(CECS102:2002)
3.1 结构形式与布置
(1)门式刚架组成及特点 (2)门式刚架的适用范围 (3)门式刚架的结构形式 (4)门式刚架的结构布置 (5)门式刚架的支撑体系
1)屋面支撑宜设在温度区段端部的第一或第二个开间，端部支撑 考虑温度应力影响宜设置在第二柱间，在第一开间设刚性系杆。
轻型门式刚架结构设计
Wenx、Weny—— 对主轴x、y的有效净截面模量；
x、y—— 截面塑性发展系数；
f—— 钢材的强度设计值。
3.稳定计算
（1）当屋面能阻止檩条侧向失稳和扭转时，可不计算檩 条的整体稳定性。
（2）当屋面不能阻止檩条侧向失稳和扭转时，可按下式 计算檩条的稳定性
（7）交叉支撑可采用圆钢，按拉杆设计；
（8）屋面横向水平支撑内力，应根据纵向风荷载按支承于柱 顶的水平桁架计算，对于交叉支撑可不计压杆的受力。
3 隅撑布置 为保证刚架梁下翼缘和柱内翼缘的平面外稳定性，可在梁
与檩条或柱与墙梁之间增设隅撑。
隅撑构造 隅撑应按轴心受压构件设计，轴压力按下式计算
N Af
3．结构布置
（1）温度区段布置
（2）伸缩缝设置
可通过设置双柱，或搭接檩条及吊车梁的螺拴连接处 采用长圆孔进行调节。
温度区段长度
结构情况
采暖和非采暖 地区房屋
热车间和采暖 地区非采暖房屋
露天结构
纵向温度区段 220 180 120
横向温度区段 柱顶为刚接 柱顶为铰接
120
150
120
125
－
－
4．实腹屋面梁和托梁 （1）实腹屋面梁 实腹屋面梁结构体系是在钢筋混凝土结构上用钢梁、檩条
（d）带挑檐刚架 （e）带毗屋刚架 （f）单坡刚架
2．门式刚架的尺寸
跨度：横向刚架柱轴线间的距离； 高度：地坪至柱轴线与横梁轴线交点的高度，根据使用要 求的室内净高确定。无吊车时，高度一般为4.5～9m；有吊车 时应根据轨顶标高和吊车净空要求确定，一般为9～12m。 柱距：宜为6m，通常介于4.5～9m之间。 檐口高度：地坪至房屋外侧檩条上缘的高度； 最大高度：地坪至房屋顶部檩条上缘的高度； 房屋宽度：房屋侧墙墙梁外皮之间的距离； 房屋长度：房屋两端山墙墙梁外皮之间的距离； 屋面坡度：宜取1/8～1/20，在雨水较多地区可取较大值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轻型门式刚架结构
第一节 门式刚架结构的组成和特点
1.单层门式刚架结构由哪些构件组成？ 2.门式刚架结构有哪些优点？ 3.门式刚架结构综合经济效益好体现在哪些方面？ 4.门式刚架结构有哪些特点？ 5.轻型门式刚架结构的适用范围？
广泛地用于厂房、仓库、交易市场、大型超市、展 览馆、体育馆、活动房屋及加层等建筑中。
《门式刚架轻型房屋钢结构技术规程》 （CECS102:2002）
轻型门式刚架结构适用于起重量不大于200kN的 A1~A5工作级别桥式吊车或30kN悬挂式起重机的单 层房屋钢结构。
轻型门式刚架结构
第二节 轻型门式刚架的结构形式和布置
轻型门式刚架结构
二、门式刚架结构的特点
（3）柱网布置灵活
围护体系采用金属压型钢板，所以柱网布置不受模数 限制，柱距可根据使用要求和用钢量经济的原则来确 定。
（4）综合经济效益好
所用材料都是节约能源、土地和资源的持久性建筑材 料。大部分材料可回收利用、再生或降解，不会造成 很多垃圾。施工现场湿作业少，尘埃少，对周围环境 污染少。符合环保和可持续发展的要求；工程建设周 期短，资金回报快，投资效益高；结构截面小，增加 了房屋使用面积。
除上述优点外，门式刚架还具有如下一些结构特点。
轻型门式刚架结构
二、门式刚架结构的特点
门式刚架体系的整体性依靠檩条、墙梁及隅撑来保 证，从而减少了屋盖支撑的数量。
支撑多用张紧的圆钢做成，很轻便。 梁、柱多采用变截面，截面与弯矩成正比；腹板宽
厚比较大(腹板厚度较薄)，在设计时利用其屈曲后 强度，以节省材料。当然，由于变截面门式刚架达 到极限承载力时，可能会在多个截面处形成塑性铰 而使刚架瞬间形成机动体系，因此塑性设计不再适 用。
第二节 轻型门式刚架的结构形式和布置
一、结构形式
❖ 轻型门式刚架可分为单跨、双跨、多跨刚架以及带 挑檐的和带毗屋的刚架等形式；
轻型门式刚架结构
一、结构形式
按屋面坡脊数可分为单坡单脊、双坡单脊和多坡多脊。
❖门式刚架的跨数是由其跨度和房屋宽度决定，一般 柱高较大时，采用大跨度，用钢量增加较快，宜采用 双跨或多跨刚架。 ❖对多跨刚架，宜采用单坡单脊或双坡单脊屋面，可 避免多坡多脊刚架内天沟易产生渗漏及堆雪的弊端。
轻型门式刚架结构
二、门式刚架结构的特点
组成构件的板件较薄，对制作、涂装、运输、安装 的要求高。在门式刚架结构中，焊接构件中板的最 小厚度为3mm；冷弯簿壁型钢构件中板的最小厚度 为l.5m，压型钢板的最小厚度为0.4mm。构件在外力 撞击下容易发生局部变形。同时，锈蚀对构件截面 削弱带来的后果更为严重。
体系主要由以下部分组成：门式刚架，支撑体系， 檩条、墙梁，屋面板和墙面板，吊车梁系统等。
轻型门式刚架结构
一、门式刚架结构的组成
轻型门式刚架结构
一、门式刚架结构的组成
轻型门式刚架结构
一、门式刚架结构的组成
哈尔滨龙丹乳业项目
轻型门式刚架结构
一、门式刚架结构的组成
轻型门式刚架结构
轻型门式刚架结构
轻型门式刚架结构
一、结构形式
❖ 根据跨度、高度及荷载不同，门式刚架的梁、柱 可采用变截面或等截面的实腹焊接工字形截面或 轧制H形截面。设有桥式吊车时，柱宜采用等截 面形式。变截面形式通常改变腹板的高度，做成 楔形，必要时也可改变腹板厚度。结构构件在运 输单元内一般不改变翼缘截面，必要时可改变翼 缘厚度，邻接的运输单元可采用不同的翼缘截面， 两单元相邻截面高度宜相等。铰接柱脚的刚架柱 宜采用渐变截面的楔形柱。刚接柱脚的刚架宜采 用等截面柱或阶形柱。设有桥式吊车时，柱宜采 用等截面形式。
轻型门式刚架结构
第一节 门式刚架结构的组成和特点
一、门式刚架结构的组成
门式刚架结构是指以轻型焊接H型钢、轧制H型钢 或冷弯薄壁型钢等构成的实腹式门式刚架作为主要 承重骨架，以冷弯薄壁型钢(槽形、卷边槽形、z形 等)檩条、墙梁和压型金属板作为维护结构，采用聚 苯乙烯泡沫塑料、硬质聚氨酪泡沫塑料、岩棉、矿 棉、玻璃棉等作为保温隔热材料并适当设置支撑的 一种轻型房屋结构体系。
1.何谓摇摆柱？ 2.门式刚架柱何时可采用变截面？ 3.门式刚架柱脚有哪两种形式？适用何种情况？ 4.门式刚架的梁、柱轴线如何定义？ 5.门式刚架的跨度如何定义？通常尺寸为多少？ 6.门式刚架的高度如何定义？通常尺寸为多少？ 7.门式刚架的屋面坡度通常为多少？ 8.山墙处门式刚架结构有哪两种处理方法。 9.门式刚架房屋的温度区段长度为多少？ 10.伸缩缝处结构如何处理？ 11.柱间支撑如何设置？ 12.屋面支撑如何设置轻？型门式刚架结构
构件的抗弯刚度、抗扭刚度比较小，结构的整体刚 度也比较柔。因此，在运输和安装过程中要采取必 要的措施，防止构件发生弯曲和扭转变形。
结构构件可全部在工厂制作，构件单元可根据运输 条件划分，单元之间在现场用螺栓连接。
轻型门式刚架结构
第一节 门式刚架结构的组成和特点
三、门式刚架结构的应用
在工业发达国家，轻型门式刚架房屋钢结构历经数 十年的发展，目前已非常广泛的应用于各种房屋结 构中。随着钢材产量、钢结构制作安装技术的提高， 近年来在我国得到迅速的发展。
轻型门式刚架结构
一、门式刚架结构的组成
轻型门式刚架结构
一、门式刚架结构的组成
双 跨 厂 房
轻型门式刚架结构
一、门式刚架结构的组成
轻型门式刚架结构
一、门式刚架结构的组成
轻型门式刚架结构
一、门式刚架结构的组成
轻型门式刚架结构
一、门式刚架结构的组成
轻型门式刚架结构
第一节 门式刚架结构的比，轻型门式刚架 结构具有许多优越性。 （1）自重轻 承重结构的用钢量一般为10~30kg/m2，自重约仅为钢 筋混凝土结构的1/20~1/30，普通钢结构的1/2~1/3。由 此大大减小地震作用，降低了基础工程的费用。 （2）工业化程度高，施工周期短。 主要构件和配件易于实现标准化、工业化，加工制作 均在工厂进行，工地只需螺栓连接，工程质量易于保 证，安装不需要大型机械设备，简便快速。
