Gambit使用教程及入门实例
Gambit使用说明(中文版一系列)4GAMBIT菜单命令
4.GAMBIT菜单命令本章的以下部分将阐述上面这些主菜单命令的功能和用法。
注意，在以下章节中的多数定义窗口中将包括和两个按钮。
除非特别说明，这两个按钮的功能如下：Accept——执行与该窗口相关的操作。
Close——关闭该窗口而不执行相关操作。
4.1File命令4.1.1 New当用户从File菜单中选择了New，GAMBIT打开Create New Session窗口。
Create New Session窗口允许用户建立和命名一个新进程。
要创建一个新的进程，用户必须指定如下项目：进程标识保存选项另外，除了上述两项，GAMBIT也允许用户设定进程的标题。
进程标识包含与该新进程相关联的GAMBIT数据文件的基本名称。
（有关数据文件的内容和格式的说明，请参阅本向导的第二章。
）保存选项决定GAMBIT在建立新进程之前是否保存现有进程的数据。
进程标题包含了该进程的一般说明。
定义进程标识进程标识可以由任意的字母组合和/或GAMBIT所运行的系统环境下允许的有效文件名中所包含的符号组成。
GAMBIT默认的进程标识为"model1"。
设定保存选项当用户建立一个新进程时，将删除与当前进程相关的所有数据。
为了在建立新的进程之前保存当前进程的相关数据，必须选中Create New Session窗口中的Save current session选项。
设定进程标题进程标题包含该进程的一般描述。
他可以由长度不超过80个字符的任意字母组合和/或符号组合而成。
运用Create New Session窗口Create New Session窗口（如下图）使用户可以创建一个新的GAMBIT进程。
要打开Create New Session窗口，只要从主菜单条的File菜单中选择New即可。
窗口中包括以下详细说明：ID:设定新进程的标识Title:设定新进程的标题，长度不超过80字符Save current session 设定在创建新进程时保存当前进程的所有数据。
GAMBIT操作方法、Fluent操作方法
附录1：GAMBIT 建模操作方法利用GAMBIT 建立计算几何模型1. 启动GAMBIT ：点击GAMBIT 图标后出现图附1-1文件操作窗口，需要在Working Directory 内填入文件夹地址，在Session ID 内填入文件名，然后点击Run ，进入GAMBIT 的主控制窗体如图附1-2所示。
比如，文件夹名称（需预先将名称设置好）为D:\heatexamp\chant2-1，文件名称为examp1，点击Run 按钮完成。
出现GAMBIT 主控制画面如图附1-2。
（注意GAMBIT 的文件操作中无法采用中文子目录） 主控制窗体有工作区、文件操作菜单区、操作命令图标区、全局控制区、命令反馈区和操作图标功能说明区等组成。
工作区提供操作后的图象显示，有坐标指示。
文件操作菜单提供文件的存取、打印、求解方法等功能。
操作命令图标区提供建模过程中的各种操作图标，共有4种主工具单选选择按钮，见图附1-2中右上方的Operation 区域。
2．求解工具：如果是新项目，在文件菜单区点击Solver ，确定求解工具为FLUENT5/6。
3. 建模坐标系统：选择工具命令按钮（Tools Command Buttoen ），确定所建模型的坐标系统，有5个可选项目，见图附1-3。
其中第一个按钮为坐标系选择按钮，选取该钮后，出现图附1-4所示坐标系统按钮组，其默认按钮为第一个，在该按钮下出现图附1-5的坐标系创建窗户。
在Type 栏中有三种选择，分别是直角坐标、柱坐标和球坐标系统。
对于创建二维直角坐标，直接点击按钮，其二维坐标创建窗户见图附1-6。
在默认条件下可以逐步输入XY 平面上几何坐标系统X 和Y 的最大值、最小值及相临两条网格线之间的间隔值，用Update 钮确定。
注意在Options 栏目中的Snap 选项取选中。
为几何建模确定坐标位置的基准图。
例：创建一个x 方向为8，y 方向为1的区域，其操作过程如下： 在图附1-6中按顺序选定Visibility 项（为红色），Plane 项中XY 单选按钮（为红色）。
Gambit详解与应用实例(全面)

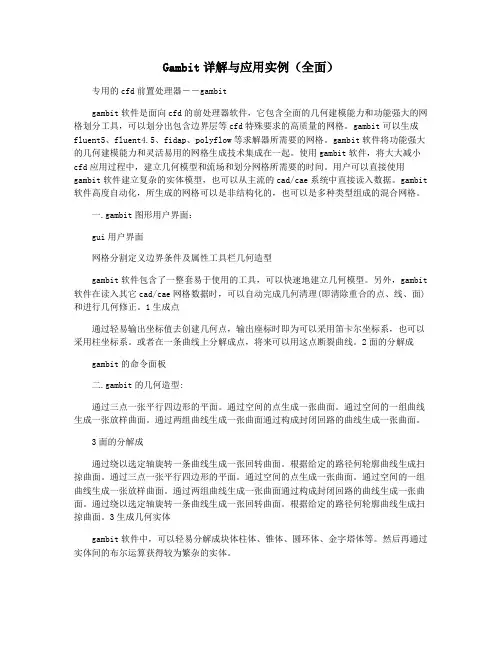

Gambit详解与应用实例（全面）专用的cfd前置处理器――gambitgambit软件是面向cfd的前处理器软件，它包含全面的几何建模能力和功能强大的网格划分工具，可以划分出包含边界层等cfd特殊要求的高质量的网格。
gambit可以生成fluent5、fluent4.5、fidap、polyflow等求解器所需要的网格。
gambit软件将功能强大的几何建模能力和灵活易用的网格生成技术集成在一起。
使用gambit软件，将大大减小cfd应用过程中，建立几何模型和流场和划分网格所需要的时间。
用户可以直接使用gambit软件建立复杂的实体模型，也可以从主流的cad/cae系统中直接读入数据。
gambit 软件高度自动化，所生成的网格可以是非结构化的，也可以是多种类型组成的混合网格。
一.gambit图形用户界面：gui用户界面网格分割定义边界条件及属性工具栏几何造型gambit软件包含了一整套易于使用的工具，可以快速地建立几何模型。
另外，gambit 软件在读入其它cad/cae网格数据时，可以自动完成几何清理(即清除重合的点、线、面)和进行几何修正。
1生成点通过轻易输出坐标值去创建几何点，输出座标时即为可以采用笛卡尔坐标系，也可以采用柱坐标系。
或者在一条曲线上分解成点，将来可以用这点断裂曲线。
2面的分解成gambit的命令面板二.gambit的几何造型:通过三点一张平行四边形的平面。
通过空间的点生成一张曲面。
通过空间的一组曲线生成一张放样曲面。
通过两组曲线生成一张曲面通过构成封闭回路的曲线生成一张曲面。
3面的分解成通过绕以选定轴旋转一条曲线生成一张回转曲面。
根据给定的路径何轮廓曲线生成扫掠曲面。
通过三点一张平行四边形的平面。
通过空间的点生成一张曲面。
通过空间的一组曲线生成一张放样曲面。
通过两组曲线生成一张曲面通过构成封闭回路的曲线生成一张曲面。
通过绕以选定轴旋转一条曲线生成一张回转曲面。
根据给定的路径何轮廓曲线生成扫掠曲面。
Gambit使用教程(三维)
图12
5．创建一个直径60mm，高180mm的圆柱，将其沿X轴移动36mm（图13）。
图13
6．利用uion命令，将视图中所有的几何体合成一个几何体volume1。
7．创建一个长216，宽60，高60的长方体，将其沿Y轴移动-30个单位。
（一）在Autocad中创建维多辛斯基曲线
1．利用pline命令将维多辛斯基曲线上的各点坐标连成一条折线。
2．利用pedit命令使折线光滑。
3．创建其他轮廓线（见图2）。
喷嘴的具体参数见参考图纸。
图2 CAD中创建的喷嘴轮廓线
（二）输出为ACIS的.sat文件
对于二维图形要输出为.sat文件，必须是一个region图形。
3．划分外区域的网格，网格类型为submap（见图8）。
图8
（六）定义边界条件
1．选择solver/fluent5。
2．单击 按钮。
3．定义各边界条件。
4．单击 ，将两个面设为同一个连续体（fluid）（见图9）
图9
注意：对于一个复杂的几何体而言，在网格划分时必定要划分为多个区域。将这些区域定义到一个统一的连续体中，这样，不同区域间的分隔线就会被默认为内部网格点。
图6
2．喷嘴外部的面（face2），定义轴线上网格点为240个。定义喷嘴外轮廓线的网格点数（见图7）
图7
注意：对于网格的划分，如果要求控制网格的密度，可以遵循从线到面的原则，但是对于多边形区域而言，不能将所有边的网格点都定死，必须有一些边不定义网格。如四边形区域，一般只定义相邻两个边的网格。至于多边形区域怎样定义边上的网格，必须在实践中不断的尝试。
Gambit入门实例
第一章Gambit使用1.1Gambit介绍网格的划分使用Gambit软件，首先要启动Gambit，在Dos下输入Gambit <filemane>，文件名如果已经存在，要加上参数-old。

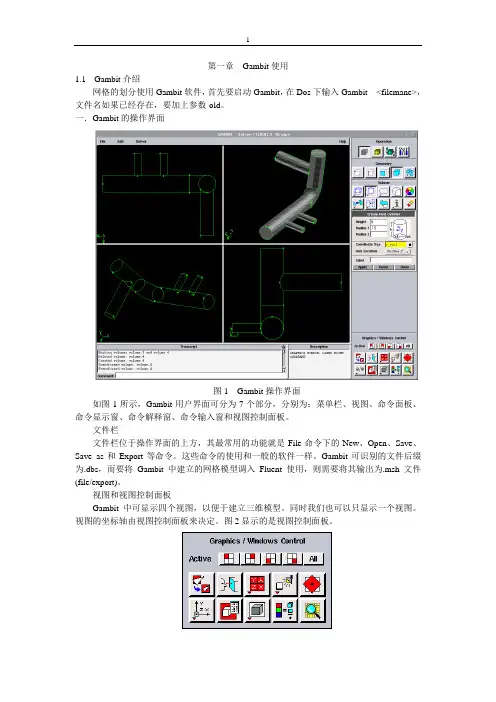

一．Gambit的操作界面图1 Gambit操作界面如图1所示，Gambit用户界面可分为7个部分，分别为：菜单栏、视图、命令面板、命令显示窗、命令解释窗、命令输入窗和视图控制面板。
文件栏文件栏位于操作界面的上方，其最常用的功能就是File命令下的New、Open、Save、Save as和Export等命令。
这些命令的使用和一般的软件一样。
Gambit可识别的文件后缀为.dbs，而要将Gambit中建立的网格模型调入Fluent使用，则需要将其输出为.msh文件(file/export)。
视图和视图控制面板Gambit中可显示四个视图，以便于建立三维模型。
同时我们也可以只显示一个视图。
视图的坐标轴由视图控制面板来决定。
图2显示的是视图控制面板。
图2 视图控制面板视图控制面板中的命令可分为两个部分，上面的一排四个图标表示的是四个视图，当激活视图图标时，视图控制面板中下方十个命令才会作用于该视图。
视图控制面板中常用的命令有：全图显示、选择显示视图、选择视图坐标、同时，我们还可以使用鼠标来控制视图中的模型显示。
其中按住左键拖曳鼠标可以旋转视图，按住中键拖动鼠标则可以在视图中移动物体，按住右键上下拖动鼠标可以缩放视图中的物体。
命令面板命令面板是Gambit的核心部分，通过命令面板上的命令图标，我们可以完成绝大部分网格划分的工作。
图3显示的就是Gambit的命令面板。
图3 Gambit的命令面板从命令面板中我们就可以看出，网格划分的工作可分为三个步骤：一是建立模型，二是划分网格，三是定义边界。
这三个部分分别对应着Operation区域中的前三个命令按钮Geometry(几何体)、mesh（网格）和Zones（区域）。
GAMBIT实例教程
0． 3 字体协定
下面的字体在这手册中代表了数据输入、表格标题和命令按钮、选项和模型化物体的名 字。
字体
描述
例子
Courier
命令说明、文件名称和
volume create sphere
其它用户从键盘输入字符 GAMBIT.ini
Arial Narrow, Bold
按钮名称、选择器、域 和在 GUI 中出现的表格
注意到从指南 2 到指南 6 中的步骤 1 都要求你从选择一个在 CFD 计算中用到的方法。 在很多例子中，你可以选取一种跟这指南中所介绍的不同的方法。解法的选取包含在为演示 选取一个解法的过程的指南中，它也说明了解法的选择规定了各种表格中可用的选项（例如：
在指定边界类型表格中的边界类型的可用性）。
GAMBIT GUI 图形窗口的鼠标操作有三种类型： l 显示操作 l 任务分配 l 点的创建 “显示”操作允许你在激活的图形窗口象限中的模型直接操作。“任务分配”操作允许 你指定拓扑实体和执行几何体和网格的操作。“点的创建”操作允许你在任何显示的坐标系 格子上创建点。（想进一步了解，看 GAMBIT 用户向导中的 3.3.2 章节。） 显示操作 GAMBIT 图形窗口显示操作既用了鼠标三个键，也用了键盘上的 Ctrl 键。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
1. 基本几何结构的创建和网格化
本章介绍了 GAMBIT 中一个简单几何体的创建和网格的生成。 在本章中将学习到： l 启动 GAMBIT l 使用 Operation 工具箱 l 创建一个方体和一个椭圆柱体 l 整合两个几何体 l 模型显示的操作 l 网格化几何体 l 检查网格的品质 l 保存任务和退出 GAMBIT
（完整版）Gambit及Fluent操作步骤图解
（完整版）Gambit及Fluent操作步骤图解现在PRO/E软件中建立燃烧室和气缸工作容积的三维图，并且以*.stp格式输出，在磁盘建立一个文件夹（比如在D盘建立一个名称为step的文件夹），将刚才的*.stp文件放在此文件夹下面。
桌面上打开Gambit图标，见图1。
图1在菜单File下，点击Import > STEP，见图2。
打开Import STEP File窗口，见图3。
图2图3 找到并打开刚才的*.stp文件，如图4所示。
图4 使用2条边建立一个面，见图5。
图5可以将本模型划分为两部分，打开Split V olume窗口，使用刚才建立的面将模型划分为2个部分，见图6。
图6进行网格划分，先对上面的体积进行网格划分，由于其形状比较规则，所以可以使用6面体网格单元，见图7。
然后对下面的体积进行网格划分，由于其形状不规则，所以选用4面体网格单元，见图8。
全部网格划分完后，见图9。
图7图8图9点击右下方的SPECIFY MODEL DISPLAY ATTRIBUTES，在其面板上的Mesh选项后点击off，即可关闭网格显示，但是此时模型网格已经划分了。
图10边界条件的设置，分别选中需要设置的面，如本例中选中face4，将其名称设为movwall，类型设为wall，见图11. 选中face12，将其名称设为middle，类型设为INTERIOR，见图12. 选择face2和face3，将其名称设为cylinder，类型设为wall。
图11图12图13指定体，分别设置模型的上部和下部为V2和V1，如图14和15.图14图15以上模型网格设置好之后，将模型以*.msh格式输出，本例子以cylinder.msh输出，见图16。
图16打开FLUENT图标，在FLUENT Versions窗口中选择3d，见图17。
图17分别选择File>Read>Case，找到前面输出的cylinder.msh文件，选择并打开，见图18。
Gambit使用教程及入门实例33页
第一章Gambit使用1.1 Gambit 介绍网格的划分使用Gambit软件，首先要启动Gambit,在Dos下输入Gambit<filemane>,文件名如果已经存在，要加上参数-OkL一.Gambit的操作界面图1 Gambit操作界面如图1所示，Gambit用户界面可分为7个部分，分别为：菜单栏、视图、命令面板、命令显示窗、命令解释窗、命令输入窗和视图控制面板。
文件栏文件栏位于操作界面的上方，其最常用的功能就是File命令下的New、Open >Save>Save as和Export等命令。
这些命令的使用和一般的软件一样。
Gambit 可识别的文件后缀为.dbs,而要将Gambit中建立的网格模型调入Fluent使用，则需要将其输出为・msh文件(f∏e∕export)°视图和视图控制面板Gambit中可显示四个视图，以便于建立三维模型。
同时我们也可以只显示一个视图。
视图的坐标轴由视图控制面板来决定。
图2显示的是视图控制面板。
图2视图控制面板视图控制面板中的命令可分为两个部分，上面的一排四个图标表示的是四个视图，当激活视图图标时，视图控制面板中下方十个命令才会作用于该视图。
视图控制面板中常用的命令有：画全图显示、典!选择显示视图、星!选择视图坐标、鱼1选择显Hl示项目、上ΞJi宣染方式。
同时，我们还可以使用鼠标来控制视图中的模型显示。
其中按住左键拖曳鼠标可以旋转视图，按住中键拖动鼠标则可以在视图中移动物体，按住右键上下拖动鼠标可以缩放视图中的物体。
命令面板命令面板是Gambit的核心部分，通过命令面板上的命令图标，我们可以完成绝大部分网格划分的工作。
图3显示的就是Gambit的命令面板。
weism图3 Gambit的命令面板从命令面板中我们就可以看出，网格划分的工作可分为三个步骤：一是建立模型，二是划分网格，三是定义边界。
这三个部分分别对应着OPeration区域中的前三个命令按钮Geometry（几何体）、mesh （网格）和ZoneS （区域）。
