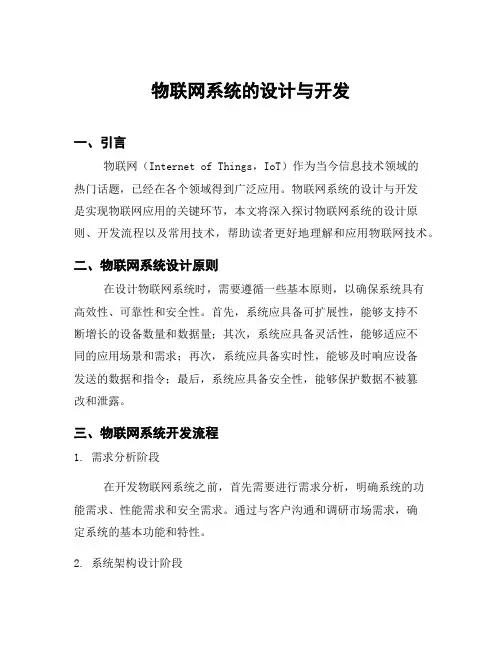

物联网系统的设计与开发
物联网系统的设计与开发一、引言物联网（Internet of Things，IoT）作为当今信息技术领域的热门话题，已经在各个领域得到广泛应用。
物联网系统的设计与开发是实现物联网应用的关键环节，本文将深入探讨物联网系统的设计原则、开发流程以及常用技术，帮助读者更好地理解和应用物联网技术。
二、物联网系统设计原则在设计物联网系统时，需要遵循一些基本原则，以确保系统具有高效性、可靠性和安全性。
首先，系统应具备可扩展性，能够支持不断增长的设备数量和数据量；其次，系统应具备灵活性，能够适应不同的应用场景和需求；再次，系统应具备实时性，能够及时响应设备发送的数据和指令；最后，系统应具备安全性，能够保护数据不被篡改和泄露。
三、物联网系统开发流程1. 需求分析阶段在开发物联网系统之前，首先需要进行需求分析，明确系统的功能需求、性能需求和安全需求。
通过与客户沟通和调研市场需求，确定系统的基本功能和特性。
2. 系统架构设计阶段在系统架构设计阶段，需要确定系统的整体架构、模块划分和数据流程。
根据需求分析结果，设计出符合系统要求的架构，并确定各个模块之间的交互关系。
3. 软件开发阶段在软件开发阶段，根据系统架构设计，进行软件编码、调试和测试工作。
开发人员需要根据需求编写代码，并进行单元测试和集成测试，确保软件功能正常运行。
4. 硬件开发阶段在硬件开发阶段，需要设计硬件电路、选择传感器和执行器，并进行硬件调试和测试。
硬件工程师需要根据软件需求设计硬件方案，并与软件团队协作完成整体系统的开发。
5. 系统集成与测试阶段在系统集成与测试阶段，将软件和硬件进行集成，并进行整体测试。
通过模拟真实环境下的操作场景，验证系统的功能和性能是否符合要求。
四、物联网系统常用技术1. 传感技术传感技术是物联网系统中至关重要的一环，通过传感器采集环境数据，并将数据传输给中心控制器。
常见的传感技术包括温度传感器、湿度传感器、光照传感器等。
2. 通信技术通信技术是物联网系统中实现设备之间互联互通的关键技术。
物联网应用系统设计与实现
物联网应用系统设计与实现随着科技的不断进步，物联网（Internet of Things, IoT）逐渐成为人们生活中越来越重要的一个领域。
随着越来越多的设备接入互联网，智能化、自动化、信息化已成为人们日常生活的基本需求。
而这些需求的实现，离不开物联网应用系统的设计与实现。
本文将介绍物联网应用系统的设计原则、系统架构和实现过程。
一、设计原则物联网应用系统的设计原则，与其他软件系统设计原则基本相同。
首先，设计要以用户需求为出发点，遵循用户友好、易用、易学的原则，尽可能使系统用户能够快速上手、方便操作。
其次，设计要充分考虑系统的可扩展性和可维护性，以便系统能够适应需求的变化，并且易于维护和升级。
最后，设计要遵循系统性能稳定、安全、可靠的原则，确保系统在长期运行中不会出现故障和安全问题。
二、系统架构物联网应用系统的架构决定了系统的整体结构和各个部分之间的关系。
典型的物联网应用系统架构可分为三层：基础设施层、数据处理层和应用层。
基础设施层主要包括物联网设备、传感器和网关等硬件设施，以及云计算和大数据存储等基础设施的支持。
数据处理层主要负责采集、处理和存储物联网设备产生的各种数据，并提供数据分析和数据挖掘等功能。
这一层通常使用类似于Hadoop和Spark等大数据平台，存储和处理大量数据，并通过各种算法分析数据，实现智能决策。
应用层则是针对不同的实际业务场景所定制的应用程序，通常包括工业控制应用、智慧城市应用、物流输送应用和智能家居应用等。
三、实现过程物联网应用系统的实现过程，从硬件到软件，可以细分为以下几个步骤：1. 物联网设备和传感器的选择和接入：根据业务需求选择合适的设备和传感器，并确定数据采集和传输方式。
2. 网关的选择和搭建：根据业务需求选择合适的网关，并搭建网关的通讯接口，实现设备和传感器的数据传输。
3. 数据采集、处理和存储：根据业务需求设计数据采集、处理和存储方案，部署大数据平台，存储和分析采集到的数据。
物联网系统设计与应用
物联网系统设计与应用现在的社会已经进入了信息化时代，数据传输、管理和处理已经日益广泛地应用于各个领域之中。
作为其中的一个重要分支，物联网也在各行各业中逐渐被大规模应用。
那么，如果我们要实现物联网系统设计与应用，应该怎么做呢？一、物联网系统设计的基础实现物联网系统设计的基础在于硬件的准备，其中包括传感器、单片机、通信模块、物联网平台等。
传感器的种类很多，我们要根据不同的场合选择不同的传感器；而单片机也必须具备通信模块的能力，否则它们就无法与外界建立连接。
再就是物联网平台，也就是物联网系统的核心，可以通过该平台来实现物联网的数据采集、存储、分析和应用，为用户提供丰富的服务。
二、物联网系统设计的技术路线物联网系统设计的技术路线包括传感器数据采集、数据传输、数据处理和数据呈现。
其中，传感器的数据采集是物联网系统中最基础的环节之一，采集到的数据可以通过传输模块进行传送，并且需要进行处理和管理，最终呈现给用户。
1. 传感器数据采集传感器作为物联网系统数据采集的核心，需要根据被测量对象的特性选择合适的传感器，如温度、湿度、光强等等。
同时，为了增强传感器的精度和准确性，我们还需要对其进行校准和调试。
2. 数据传输物联网系统在数据的传输上，通常采用蓝牙、Wi-Fi、ZigBee等方式，其中，又以WiFi最为常用。
WiFi传输方式可以确保传输的速度和稳定性，同时还能将数据传输的距离拓宽到几百米左右。
3. 数据处理经过传输后的数据，可能会被传递到服务器或云端进行处理，也可能被直接接入终端设备。
对于物联网系统数据处理的方式，通常有两种，一是本地处理，二是云端处理。
4. 数据呈现数据呈现就是数据的展示和可视化，主要在于方便用户对数据进行观察和分析。
这也是物联网系统设计的亮点之一，通过图表、曲线等方式，让用户可以更加直观的了解数据的变化趋势和规律。
三、物联网系统设计应用场景作为一种新兴技术，物联网系统的应用场景也越来越丰富。
物联网应用系统设计
物联网应用系统设计第一点：物联网应用系统的概述物联网（Internet of Things，简称IoT）是指将各种物体通过网络互联互通的技术，它将物品与物品、人与物品之间进行连接，实现智能化管理和控制。
物联网应用系统则是基于物联网技术，为特定行业或场景提供解决方案的系统。
在物联网应用系统中，各种传感器、设备、平台和应用协同工作，实现数据的采集、传输、处理和应用，从而达到智能化、自动化的目的。
物联网应用系统具有广泛的应用前景，涵盖了智能家居、智能交通、智能医疗、智能制造、智慧城市等多个领域。
随着物联网技术的不断发展，越来越多的行业将受益于物联网应用系统，实现信息化、数字化和智能化的发展。
物联网应用系统的设计需要考虑多个方面，包括系统架构、硬件设备、软件平台、数据处理和应用场景等。
在设计过程中，要充分了解需求，明确系统的功能和性能指标，保证系统的稳定性和安全性，同时注重用户体验，提高系统的易用性和实用性。
第二点：物联网应用系统的关键技术与设计要点在物联网应用系统中，关键技术包括传感器技术、网络通信技术、数据处理技术和应用开发技术等。
下面分别对这些技术进行介绍。
1.传感器技术：传感器是物联网应用系统的数据采集入口，它能够将物理量转换为电信号，便于传输和处理。
传感器技术的发展对提高物联网应用系统的性能具有重要意义。
在选择传感器时，要考虑传感器的精度、稳定性、功耗和成本等因素，确保满足系统需求。
2.网络通信技术：网络通信技术是物联网应用系统的核心，它负责将传感器采集的数据传输到云端或边缘计算节点。
目前，常见的网络通信技术包括无线传感网络、蓝牙、Wi-Fi、LoRa、NB-IoT等。
设计时应根据应用场景和需求，选择合适的通信技术，实现数据的高效传输。
3.数据处理技术：物联网应用系统产生的数据量巨大，如何高效地处理和分析这些数据，提取有用信息，是系统设计的关键。
数据处理技术包括数据清洗、数据压缩、数据存储、数据挖掘和机器学习等。
如何进行物联网应用设计
如何进行物联网应用设计物联网应用设计是指基于物联网技术进行系统设计、应用开发和实施的过程。
在物联网应用设计中，需要考虑硬件设备的选择、数据传输与处理、用户界面设计、系统安全等方面的问题。
本文将介绍如何进行物联网应用设计。
一、确定需求在进行物联网应用设计之前，首先需要明确应用的需求。
要考虑以下几个方面：1. 功能需求：确定物联网应用的主要功能是什么，例如监测环境参数、远程控制设备等。
2. 数据需求：确定需要采集哪些数据，如温度、湿度、位置等，以及数据的传输频率和存储需求。
3. 用户需求：了解用户的需求和期望，设计出简洁易用的用户界面。
二、选择合适的硬件设备物联网应用设计中，硬件设备的选择至关重要。
需要根据应用需求选择合适的传感器、执行器和通信模块。
1. 传感器选择：根据需要采集的数据类型选择合适的传感器，如温度传感器、湿度传感器、光照传感器等。
2. 执行器选择：根据需要控制的设备选择合适的执行器，如电机、灯光等。
3. 通信模块选择：选择能够支持所需通信协议的通信模块，如Wi-Fi模块、蓝牙模块等。
三、设计数据传输与处理方案物联网应用设计中，数据传输与处理是重要的环节。
需要设计合适的数据传输方案，并对传输的数据进行处理和分析。
1. 数据传输：选择合适的通信协议，如MQTT、CoAP等，确保数据的稳定传输。
2. 数据处理：对传输过来的数据进行处理和分析，如数据过滤、数据存储、数据可视化等。
四、设计用户界面用户界面设计是物联网应用设计中的关键环节之一。
要设计出简洁、直观、易用的用户界面，使用户能够方便地操作应用。
1. 导航设计：设计清晰的导航结构，使用户能够轻松找到所需功能。
2. 布局设计：合理布局界面元素，使界面整洁美观。
3. 操作设计：设计简单明了的交互方式，如按钮、滑块等。
五、确保系统安全物联网应用设计中，系统安全至关重要。
需要采取措施保障系统的安全性。
1. 数据加密：对传输的数据进行加密，防止数据被窃取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉华夏理工学院信息工程课程设计报告书课程名称物联网应用系统设计课程设计总评成绩 ____________________________学生姓名 ___________________________________学号 ________________________________学生专业班级 ________________________________指导教师 ________________________________课程设计起止日期 2 0 1 8611〜2 0 1 8.7.15一、课程设计项目名称基于ZigBee协议栈的智能家居控制灯系统二、项目设计目的及技术要求2.1项目设计目的通过《物联网应用系统设计》课程设计，使学生能够掌握物联网应用系统设计的开发流程、设计方法，使学生能够综合应用《无线传感器网络技术》、《嵌入式技术》、《JAVA WEB程序设计》《Andriod程序设计》、《物联网应用系统设计》等物联网工程专业课程的知识。
要求学生经过课程设计的教学环节进一步理解物联网应用系统总体架构，掌握物联网应用系统的基本设计方法，程序开发流程，从而使学生对物联网应用系统设计能力有较大提高。
2.2项目的主要任务1 •设计内容：课程设计题目一般由指导教师提供，也可以在老师的同意下学生自己题；4人一组，每组完成的内容不能雷同。
设计参考题目如下：1）智能家居环境监测系统2）智能家居控制灯系统3）智能农业区-自动灌溉系统2•基本要求：1）学会单片机的应用方法，开发环境；2）结合任务要求，完成系统设计和调试，鼓励功能扩展和创新；3）会应用protues工具，根据设计的电路，画电路图，并利用protues进行验证仿真；4）熟悉汇编或C51语言，用C51完成系统的软件编程；5）按规范撰写课程设计说明书。
3. 项目分工上位机：李永红、夏智君下位机：陈建、李元毅4、课程设计步骤及时间进度和场地安排1）指导老师下达课程设计任务书；2）完成物联网应用系统设计；3）完成系统制作和调试；4）绘制系统框图和电路图、或程序代码；5）撰写课程设计说明书时间进度和场地安排：1.6月11日，下达课程设计任务书，介绍物联网应用系统设计，查阅相关资料, 确定设计方案，给团队分工合作。
2 . 6月11日一14日，审查设计方案，确定自己在团队的里面要完成的任务，开始相关代码的编写及调试。
3. 6月15日，撰写课程设计报告书，并准备答辩。
6、课程设计考核及评分标准1. 设计说明书要求课程设计说明书要求逻辑清晰、层次分明、书写整洁。
说明书格式包括标题（中英文）、提要、正文（包括①设计项目要求与说明。
②电路原理分析。
③软件流程分析。
④调试分析。
⑤实验数据分析。
⑥答辩。
⑦成绩评定。
）、附录（图纸.程序清单或软盘）。
课程设计说明书须每人一份，独立完成。
2•图纸要求系统结构框图、protel电路图三、项目设计方案论证3.1基于ZigBee 协议栈的智能家居控制灯系统设计的整体方案对ZigBee 协议框架结构进行分析，然后通过论述协议的应用层、网络层、数据链路层、物理层和MAC 层的功能，将无线传感器网络与ZigBee 技术相结合，阐述无 线传感器网络节点的硬件和软件设计方法。
在本设计中，选用功耗较小的CC2530芯片作为通信芯片来设计节点。
通过编写协议栈程序，进行包含汇聚节点及传感器节点 的组网通信实验。
利用VC++编写上位机程序，通过串口进行数据交互，从而控制小 灯。
此系统的组成框图如图3-1所示：图3-1基于ZigBee 协议栈的智能家居控制灯系统设计的整体方案3.2系统实现原理 3.2.1硬件原理图本实验使用的是 CC2530芯片，CC2530具有一个IEEE 802.15.4兼容无线收发 器。
RF 内核控制模拟无线模块。
另外，它提供了 MCU 和无线设备之间的一个接口， 这使得可以发出命令，读取状态，自动操作和确定无线设备事件的顺序。
无线设备还 包括一个数据包过滤和地址识别模块。
本系统主要涉及 LED 、RS485模块、USB 转串口电路、CC2530典型应用电路。
如下图所示：块模纟eigj O352CCO块模 COOCDQCgJO352CC图3-2-3 USB 转串口电路3.2.2节能灯模块本实验用的节能灯传感器为 12V 供电，接通电源后节能灯亮，该节能灯可以通 过继电器控制其开关，通过控制四路继电器 P1的吸合与断开，控制节能灯的打开与 关闭。
图 3-2-1 CC2530 的 LED 模块 图3-2-2小灯模块TX»VDOJBRXD W_« OND M [KE XDLD I HCTS>sufb^ fr_et i±DATA PL23O321 丄1At2131 11US 11o [17 十 || [fl 甲i 戸1吧卜ini'nfDe1Km M ART(b IXPO 3 旳 AR"TOT SCiND♦11 Li li I卜CIM) L'ULO_MOD£ ■nuevre ｛卞D VDD NC <JND_WJ VDD 少 7PM DJCl卜mopF(WC1 Q8C]IT L^FEST 灯对FLLNC^L_________ J J O图322节能灯传感器接线说明表3.2节能灯模块连线说明通信协议设计说明：SOF: 固定为OxEE OxCC标志一帧的开始。
Sen sor type: 见附表一传感器说明。
Sensor index：固定为0x01。
Cmd id : 固定为0x01。
Data: 为6Byte传感器数据域，见附表一传感器说明。
Exten Data：为2Byte扩展数据域END：固定为0xFF，标志一帧的结束。
开灯指令：EE CC 01 01 01 00 00 00 00 00 01 00 00 FF关灯指令：EE CC 01 01 01 00 00 00 00 00 00 00 00 FF3.2.3实验连线说明1•首先将节能灯模块下方的信号孔（绿色香蕉孔）与香蕉线相连。
2. 将zibgee模块下方的绿色香蕉孔（P1_4与风扇的香蕉线相连接。
然后将红黄蓝三根信号线分别插到对应颜色的香蕉孔。
Zigbee Debuger USB仿真器连接到ZigBee模块下方的20PIN插孔上。
3. 通过上位机软件给ZigBee下载本实验程序（路径：家居农业综合实训区传感层工程实验九节能灯模块），具体下载方法详见《IAR软件下载说明文档》。
用IAR MCS-51 8.10.3软件，打开光盘源码目录中的人体传感器工程并下载。
4•将无线通讯节点的三根信号线分别接在智能网关上，设备上电（注意：红黄两根线一定要交叉！）。
5. 打开网关端的SensorDemo软件，配置好串口波特率115200并连接。
6. 点击界面上的开关按键进行控制。
当DATA数据区打印00 00 00 00 00 00 :表示关闭状态，打印00 00 00 00 00 01 :时表示打开状态（具体协议详见《CBT模块通讯协议V2.5》文档）。
风扇上电后ZigBee模块上的LED1红灯会亮。
四、软件流程分析4.1硬件部分功能程序实现4.1.1 终端程序voidSampleApp_MessageMSGCB( afIn comi ngMSGPacket_t *pkt ) { uint16flashTime;switch ( pkt->clusterld ){case SAMPLEAPP_PERIODIC_CLUSTERID/ 接收广播消息HalLedBlink( HAL_LED_1,4, 50,1000 );if((pkt->cmd.Data[O]==OxEE)&&(pkt->cmd.Data[1]==0xCC)){HalLedBlink( HAL_LED_2, 4, 50, 500 ); if(pkt->cmd.Data[10]==0x01) { P1_4=0x01; HalLedBli nk( HAL_LED_2, 4, 50, 500 );if ( AF_DataRequest( & SampleApp_Flash_DstAddr, & SampleApp_epDesc, SAMPLEAPP_FLASH_CLUSTERID, 14,xzj，&SampleApp_Tra nsl6 AF_DISCV_ROUTE, AF_DEFAULT_RADlUS ) == afStatus_SUCCESS ){}} if(pkt->cmd.Data[10]==0x00){ P1_4=0x00;HalLedBli nk( HAL_LED_2, 4, 50, 500 );if ( AF_DataRequest( & SampleApp_Flash_DstAddr, & SampleApp_epDesc, SAMPLEAPP_FLASH_CLUSTERID, 14,xzz，&SampleApp_Tra nsID, AF_DISCV_ROUTE, AF_DEFAULT_RADIUS ) == afStatus_SUCCESS ){ }} HalLedBli nk( HAL_LED_1,4,50,1000 );}break;4.1.2串口的使用经过CC2530芯片处理无线传输到协调器节点，串口调试助手在PC机上显示。
在Z_Stack协议栈中，禾I」用串口回调函数进行发送和接收。
UART操作由USART控制和状态寄存器UxCSR以及UART控制寄存器UxUCR来控制。
寄存器UxBAUD用于设置波特率，寄存器UxBUF是USART接收/传送数据缓存。
uin t8 RX_BUFFER[20];接收缓冲区；void UartCallBackFu nctio n(ui nt8 port , uint8 eve nt); // 回调函数声明，定义在最后面；Uart_Config(); // 配置串口HalUARTOpen(0 , &uartConfig); // 打开串口/* 配置串口*/halUARTCfg_tuartC on fig; //定义串口配置结构体变量；void Uart_Config(void); // 函数声明；void Uart_Config(void) // 函数定义；uartC on fig.callBackF unc = UartCallBackF unction; }static void UartCallBackF un ctio n(ui nt8 port , uint8 eve nt) {uint8 RX_Length = 0; //接收到字符串大小；RX_Le ngth = Hal_UART_RxBufLe n( 0); /读取接收字符串大小； if(RX_Le ngth != 0){HalUARTRead(0 , RX_BUFFER , RX_Le ngth);if((RX_BUFFER[0]==0xEE)&&( RX_BUFFER[1]==0xCC)){SampleApp_Se ndPeriodicMessage();delay_ms(100);HalLedBlink( HAL_LED_1,4, 50,500 ); }}厂 4.1.3处理组播消息voidSampleApp_MessageMSGCB( afIn comi ngMSGPacket_t *pkt ) {ui nt16flashTim& — switch ( pkt->clusterld ){case SAMPLEAPP_PERIODIC_CLUSTERID/ 接收广播消息// HalUARTWrite(0 ,pkt->cmd.Data,12);// HalLedBlink( HAL_LED_1,4, 50,1000 );// HalUARTWrite(0 ,pkt->cmd.Data ,14 );break;case SAMPLEAPP_FLASH_CLUSTERID:HalLedBli nk( HAL_LED_2, 2 50,500 );HalUARTWrite(0 , pkt->cmd.Data , 14);// flashTime = BUILD_UINT16(pkt->cmd.Data[1], pkt->cmd.Data[2]); //HalLedBlink( HAL_LED_4, 4, 50, (flashTime / 4) );break; }} 4.2软件部分功能程序实现4.2.1串口发送查询指令void CCMo nitorList::O non(){UpdateData(TRUE);//读取编辑框内容int Count=14; int j=0;int TxData[14]={0xee,0xcc,0x01,0x01,0x01,0x00,0x00,0x00,0x00,0x00,0x01,0x00,0x00,0xff};〃 要发送的字符串送字符数组CByteArray array; array.SetSize(Co un t);for(j=0;j<Co un t;j++)array.SetAt(j,TxData[j]);// 将字符数组型AfxMessageBox("发送数据！");m_ctrlcomm.SetOutput(COIeVariant(array));// 发送数据AfxMessageBox("发送成功！ ");m_state="开灯";}{uartC on fig.con figured uartC on fig.baudRateuartC on fig.flowC on trol uartC on fig.flowCo ntrolThreshold uartC on fig.rx.maxBufSize uartC on fig.tx.maxBufSize uartC on fig.idleTimeout =TRUE; //允许配置；=HAL_UART_BR_9600;/波特率； =FALSE; =64; //don't care - see uart driver. =128; //串口接收缓冲区大小 =128; //串口发送缓冲区大小 =6; //don't care - see uart driver. =TRUE; //使能中断void CCMo nitorList::O noff(){UpdateData(TRUE); int Count=14;〃字符串长度int j=0; int TxData[14]={0xee,0xcc,0x01,0x01,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xff};〃要发送的字符串送字符数组CByteArray array;array.SetSize(Co un t);for(j=0;j<Cou nt;j++)array.SetAt(j,TxData[j]);〃将字符数组型AfxMessageBox("发送数据！");m_ctrlcomm.SetOutput(COIeVariant(array));// 发送数据AfxMessageBox("发送成功！");m_state="关闭";}4.2.2接受应答指令void CCMo nitorList::O nOn CommMscomm1(){VARIANT variant_inp; COleSafeArray safearray」np;LONG len ,k; CStri ng strtemp;BYTE rxdata[2048]; // 设置BYTE数组_if( m_ctrlcomm.GetCommEvent()==2) //事件值为2表示接收缓冲区内有字符{ varia nt_in p=m_ctrlcomm.Getl nput();safearray_inp=variant_inp; //VARIANT 变量转化为COleSafeArray 变量len=safearray_inp.GetOneDimSize(); // 得到有效的数据长度for( k=0;k<len;k++) {safearray_i np.GetEleme nt(&k,rxdata+k);}for( k=0;k<len;k++){ BYTE bt=*(char*)(rxdata+k); // 字符型strtemp.Format("%2x",bt); //将字符送入临时变量m_strRXData+=strtemp; } } UpdateData(FALSE); }五、项目设计结果分析5.1 上位机测试M登咄界茴丞mso导航鸞密码：取消图5-1 登陆界面5.2系统测试521关灯测试I节能灯fjI/O 522开灯测试5.3问题及解决方法（1）组网成功后，终端采集数据发送个协调器是乱码。
