运动草坪喷头布置汇总PPT精品课件
关于体育场草坪自动喷淋系统
关于体育场草坪自动喷淋系统体育场自动喷灌系统的设计1 设计方案1.1 方案选择足球场面积为105m×60m（见图1）。
设计初期，我们提出三个喷灌方案。
方案一是在足球场四周设阀门井，井内设喷灌甩头，进行人工喷灌；方案二是利用市政管网水压，在草坪内隔一定间距设一个喷头，隐藏在草坪下，喷灌时打开市政来水管上的控制阀，喷头开始喷灌，水流喷射半径可达8～12 m；方案三是采用自动喷灌技术，增设自动控制系统实现喷灌自动化。
经方案比较，设计推荐采用方案三。
1.2 自动喷灌流程与运行方式若利用市政给水管网（压力为0.4MPa）在足球场周围设喷头进行喷灌，射程达不到要求，也难以实现自动控制，因此需设增压设施，提高水压，加大射流能力。
自动喷灌流程：水泵→控制阀→管路→喷头，详见图2。
从图中可看出，整个体育场设4个喷头，分两组，每组两个喷头。
喷灌运行程序是：水泵启动，电控阀DF1打开，喷灌到设定时间后自停；DF1关闭，DF2开启，运行与DF1相同时间自停，循环往复。
喷灌结束，可自动停泵或人工停泵。
水泵的控制能实现全自动化，何时开泵，何时停泵事先设定，不受人工控制；同时还设有手动控制。
系统运行时，设一组喷头喷灌时间为20min，两组喷灌共需40min，为一个周期，需要用几个周期喷灌能达到要求，由用户自定。
2 喷灌系统设计2.1 水量水压的确定足球场绿地喷灌浇水需要水量大，水流射程远，形成水雾均匀密实。
从理论上确定水量水压可用下式q=3.48μd2H0.5·10-3式中：q——喷头出流量，L/s；d——喷嘴内径，mm；H——喷头入口处压力，mH2O；μ——喷头流量系数。
射流半径可用下式进行计算：①升弧水平投影长度③射流半径R=L1+L2式中：L1、L2——分别为升弧、降弧的水平投影长度，m；α——倾斜射流的仰角，度。
但是公式中的d、α、μ值依不同厂家提供的产品而有差异，实际上较难用理论确定流量及水压值。
草坪喷灌系统规划设计 ppt课件
布置喷头总是将全圆喷洒和扇形喷洒结合。
ppt课件
34
喷头布置遵循的原则：
• 尽量不要把水喷洒在喷洒区外，节水和减少对周边 干扰；
• 考虑风的影响，保留适当的喷洒重叠半径；
• 地形多变的区域应选用多种规格的喷头，以适应地 面条件的变化；
• 坡地应自上而下喷洒，不应向上喷洒，以免冲刷土 壤；
喷头布置紧凑，规格整齐、喷洒美观。
ppt课件
42
ppt课件
43
将喷头按行用支管连接，正三角形的高就是 喷头的行距（支管间距）：
相应于最大喷头间距和最小喷头间距的支管 间距：
支管间距可调整范围为0.866R - 1.5R。
ppt课件
44
喷头适宜间距 1.3R - 1.5R
ppt课件
45
ppt课件
土流失，平地积水。 《水污染防止法》—— 排污，农药、化肥等的淋洗污染。 《防洪法》——河流为水源时，河岸建设喷灌泵站。
ppt课件
9
七 社会经济资料 周边人文环境，喷灌系统融入环境，成为 与草坪园林树木相协调的景观。
草坪功能、投资规模、预期效果、养护管 理条件。
ppt课件
10
第二节 喷灌系统的类型与选型
决策是否需水，需要多少。高度自动化和信息化，充分
利用和节约水资源，节省灌溉费用。
ppt课件
12
二 草坪喷灌系统的比较
ppt课件
13
ppt课件
14
第三节 喷头性能与选型
草坪的使用功能 起伏坡度 坪床土壤 水源条件 工程造价
喷头选型
水力性能 喷头性能 机械性能
经济性能
喷头的重要参数 —水力性能：工作压力、出流量、 雾化效果、均匀度
《草坪灌溉》课件
泛的适用性。
02
草坪灌溉的原理
草坪需水规律
01
草坪在不同生长阶段需水量不同 ，需根据草坪生长阶段和气候条 件调整灌溉量。
02
草坪需水量受季节、土壤湿度、 气温等因素影响，需综合考虑各 种因素进行灌溉。
草坪灌溉的时期和次数
根据草坪生长阶段和气候条件确定灌 溉时期，通常在生长期和干旱期需要 更多的灌溉。
控制设备
如阀门、控制器等，用于控制 水的流量和灌溉时间。
水源
提供灌溉所需的水，可以是水 库、河流、井水等。
灌溉系统的特点
高效节水
能够根据草坪的实际需水量进 行精确灌溉，避免浪费。
节省劳力
自动化程度高，可以减少人工 浇水的工作量。
提高草坪质量
适当的灌溉有助于促进草坪生 长，提高其质量和美观度。
适用范围广
草坪灌溉的注意事项
控制水量
避免过量灌溉导致土壤过湿，影响草坪生长 。
定期维护
定期检查灌溉设备，确保其正常运行，及时 维修和更换损坏部件。
注意天气变化
根据天气预报，合理安排灌溉时间，避免在 雨天或暴风雨前进行。
注意节约用水
合理利用水资源，避免浪费。
草坪灌溉的效益与影响
促进草坪生长
减少病虫害
合理灌溉能够提供草坪所需的水分，促进 其健康生长。
《草坪灌溉》ppt 课件
contents
目录
• 草坪灌溉系统介绍 • 草坪灌溉的原理 • 草坪灌溉的实践应用 • 草坪灌溉技术的发展趋势 • 草坪灌溉的案例分析
01
草坪灌溉系统介绍
灌溉系统的类型
地面灌溉
通过地面漫流或浸润方 式浸润土壤，如沟灌和
喷头的组合与布置
第七章 喷头的组合与布置如前所述，单喷头水量分布是分布不均的，在灌溉较大的面积单靠一个喷头是不行的，系统设计时需要经过分析单个喷头的水量分布，通过喷头组合，获得一定的水量重叠，才能满足植物需求和提高水利用效率。
第一节 喷灌系统的灌水均匀性图7－1表示4个喷头以喷头射程为间距、正方形布置时理论上的水量分布，图中的数据为无风条件下221个位置处的降雨深度。
从图中可以看出，不同位置的降雨深度不尽相同，在正方形的中间，降雨量最小，也就是说，整个灌溉面积上灌水不是十分均匀。
1、喷灌均匀度喷灌均匀度表示喷灌面积上水量分布的均匀程度，它是衡量喷灌灌水质量的主要技术指标之一，一般常用克里斯琴(christiensen)公式来表示：）（mn X Cu ∑-=0.1100％ 7－1式中，X ——喷灌面积上每一个喷灌强度观侧值与平均值之差的绝对值。
n ——观测值总数m ——喷灌强度观测值的平均值Cu ——均匀系数，以百分数表示Cu 值越大表示喷洒面积上的水量分布越均匀，Cu 值越小表示喷灌越不均匀，对于草坪来讲，一般要求Cu 值范围在75%以上。
2、喷灌系统灌水均匀性的测定与度量在田间等间距布置一定数量的雨量桶（布置方法可参阅相关技术规范），如图7－2所示，喷洒一段时间后，测定每个雨量桶中水量。
然后利用公式7－1来计算。
图7－1 4个喷头正方形布置时水量的理论分布221个雨量桶第二节喷头的组合方式与喷灌强度一、喷头的组合方式有三种主要的喷头布置方式：1、正方形：这种方式中相邻四个喷头组成的四条边距离相等，用于灌溉正方形的区域或有90度角的区域。
尽管该方式有时均匀度欠佳，但四周有围栏的地区常使用这种方式。
正方形布置方式灌水覆盖度较差，其原因是因为对角线上两个喷头间距比边线上的要长。
当边线上两个喷头间距为喷头的射程时（即50%法），对角线上两个喷头间距则为射程的70%，使得正方形中心喷水量偏少（图7－3）。
在风速小和没风的情况下可以使用55%的间距，有风时建议用更小的间距，水量偏少图7－3 正方形布置时的水量偏少区域这取决于风的大小，下面给出风速和最大间距的对照表：灌溉地点的风速（km/h）使用的最大间距（%直径） 0—— 5 556——10 5011——20 45RS2、三角形：该模式常用于边界不规则的地区。
第四部分-喷灌技术PPT课件
2021
37
第三节 喷 头
主要内容：
• 喷头的种类
• 喷头的水力性能和参2021 数
38
喷头的分类和工作原理
• 目的和意义
• 按工作压力和射程分类
项目
低压喷头 近射程喷头
工作压力(kPa) 100~300
流量（m3 /h） 射程（m）
0.3~11 5~20
中压喷头 中射程喷头
300~500
11~40 20~40
• 特点：
与固定式喷头比较，水滴直径较大，射程远。
2021
43
2021
44
喷头的水力性能
• 目的意义
– 喷头的优劣（结构、性能）
– 喷头的选择
• 表征喷头的水力性能的主要参数
– 工作压力
– 流量或喷水量
– 射程
– 水量分布（均匀度）
– 单喷头喷灌强度
– 水滴直径（雾化度） 2021
45
工作压力
– 喷洒支管与上一级管道的连接，应避免锐 角相交，支管铺设应力求平顺、减少折点
– 应尽量利用自然水头实现自压或半自压喷 灌。
2021
67
喷灌－管网布置
– 当不具备自然水头时，除非有充分理由（如供电不保 证或水源、耕地位于山的两侧等特殊地形），不宜将 低处的水扬到山顶蓄存，再放下来“自压”喷灌。在 这种情形下一般应将水就地蓄存，加压喷灌，以免造 成能源的浪费。
2021
25
2021
26
喷灌技术的优缺点
• 优点：
– 增产 – 省水 – 少占耕地 – 适应性强 – 节约劳力 – 灌水均匀
• 缺点：受风的影响较大，投资高
2021
27
第二节 喷灌系统技术要求
草坪喷灌系统规划设计课件
五 园林规划资料 园林绿地的总体区划图或种植规划图，包括建筑、景观、树
木、花卉和草坪的平面位置，树木种类、树龄、花草种类 等。考虑根系深度，决定合理的湿润深度。
乔木——布置喷头要考虑树干对喷射水流的阻挡作用； 花卉——喷灌水滴的打击强度；
乔木——间距大可用滴灌；灌木——不宜用地埋式喷头； 花卉、小面积草坪——微喷灌、滴灌
射程的选择：喷洒范围大小、系统造价。 小射程 → 价格低，喷头用量大、管道及管件用量增加。 大射程 → 价格高，喷头用量小、管道及管件用量减少。
二 喷头工作压力与出流量 喷头流量: 喷头单位时间内经喷嘴喷出的水量。m3/h或L/min。 喷头流量与喷嘴断面积及压力水头的关系：
喷嘴尺寸控制 → 喷头流量。 喷嘴有圆形、方形、三角形等。 喷头流量增大 — 管道流量增大→需要较大的管径→ 增加工程造价

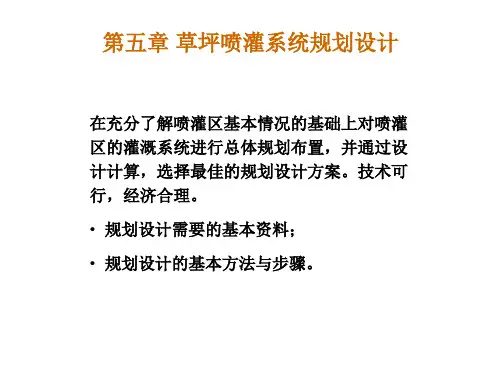

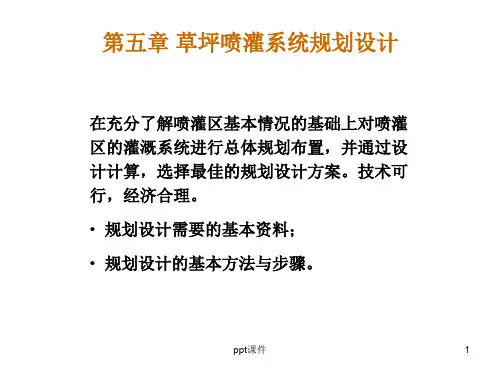

第五章 草坪喷灌系统规划设计
在充分了解喷灌区基本情况的基础上对喷灌 区的灌溉系统进行总体规划布置，并通过设 计计算，选择最佳的规划设计方案。技术可 行，经济合理。 • 规划设计需要的基本资料； • 规划设计的基本方法与步骤。
第一节 喷灌系统规划设计需要的基本资料
一 地形资料 地形图及其他说明
地形图 • 规划区内的永久性建筑、道路、水系、地下构筑物等的现
土流失，平地积水。 《水污染防止法》—— 排污，农药、化肥等的淋洗污染。 《防洪法》——河流为水源时，河岸建设喷灌泵站。
七 社会经济资料 周边人文环境，喷灌系统融入环境，成 为与草坪园林树木相协调的景观。
草坪功能、投资规模、预期效果、养护 管理条件。
第二节 喷灌系统的类型与选型
一 草坪灌溉系统的类型
园林树木 掌握和收集有关国家保护稀有树种、古树等资料， 对其用现代灌水技术，必须征得有关部门的同意或保护树 木专家的认可，研究和预测灌水后的影响。
喷灌的设计理念课件
13、程序手动操作（标准或喷灌），单站或多站（以6站递增）； 14、TORO HOT POST 专利更便于用阀门开启和识别； 15、坚固的塑料或彩色不锈钢外壳。 其它： 产地：美国 供货周期：45-60天 安装周期：1-2天 质量保证期：三个月 售后服务期：终身 市场业绩： ·北京绿色休闲体育园（27洞） ·涿州京南永乐高尔夫俱乐部（27洞） ·北京馨叶高尔夫球会（9洞）
高尔夫球场的喷灌设计流程：水源选取→泵站位置确定→泵站 流量计算→喷头选型 →喷头组合方式→喷头组合间距→主支 管道铺设
一、水源设计
绿地喷灌水源形式：地表水、地下水、市政供水和处理后废水。 要根据现场综合考虑各因素
1）技术上的可行性， 2）运行中可靠性、方便性， 3）前期投资和后期费用。
BUFFALO自动恒压变频泵站 ——BPS-45/130JC-3A 流量：1700GPM
设备产地、技术性能及技术参数： 压力：125PSI 配置： 主 泵：45KW/130M3/h×3台（上海长
轴深井泵） 辅 泵：7.5KW/10M3/h×1台（潜水泵） 过滤器：0.5mm/3000GPM（反冲洗过
喷头的雾化效果有一定差异，影响草坪色泽。 每隔大约20m设置一个阀门箱，影响球场整体美观。 通常4个喷头一组，增加主管道上进水分水鞍的数
量，影响主管道使用寿命。
D N 1 1 0
（二）回路型设计
回路型管网在每个支环有两个进水口构成回路。 1）优点： 同时控制2个喷头起闭，能较好控制水量，节约用水； 压力均衡，水流平稳，对管道磨损小，平均流速不超过1m/s； 阀箱数少，可根据需要避开球道，避免影响客人击球及球场美观性。 通常情况下每个回路大约20个喷头，（2个分水鞍）使整个球场分
草坪喷灌系统专题讲解
草坪喷灌系统专题讲解喷灌，以其节水、节能、省工和灌水质量高等优点，越来越被人们所认识。
近年来草坪喷灌发展很快，有逐步取代人工地面灌溉的趋势。
一、草坪喷灌的特点喷灌系统的设计和管理必须适应草坪的特点，才能满足其需水要求，保证正常生长。
1.喷灌设备的安装不能影响草坪的维护作业。
草坪需要经常性的修剪、植保、施肥等，这些作业往往由机械完成。
因此，除应选择草坪专用埋藏式喷头外，同时需精心施工，使之避免与草坪上的机械作业发生矛盾。
2.设备选型和管网布置应适应草坪的种植方式。
由于景观的需要，园林绿化中草坪的种植地块很多不是规则的形状，如高尔夫球场，且有时同一工程中的不同地块呈零星分布，增加了喷灌系统中设备选型和管网布置的难度。
3.灌水管理应与草坪病害防治结合起来。
很多草坪病害，特别是真菌类病害与草坪叶面和土壤湿度关系密切。
在灌水管理中，制定合理的灌溉制度，包括灌水周期、灌水时间、灌水延续时间等，对控制草坪病害十分重要。
4.喷灌系统在满足草坪需水要求的同时，需充分注意景观和环境效果。
精心设计的喷灌系统，通过正确选择喷头和进行喷点的布置，不仅能满足草坪需水，而且在灌水时可以形成水动景观效果。
二、喷灌系统的组成一个完整的喷灌系统一般由喷头、管网、首部和水源组成。
1.喷头：喷头用于将水分散成水滴，如同降雨一般比较均匀地喷洒在草坪种植区域。
2.管网：其作用是将压力水输送并分配到所需灌溉的草坪种植区域。
由不同管径的管道组成，分干管、支管、毛管等，通过各种相应的管件、阀门等设备将各级管道连接成完整的管网系统。
现代灌溉系统的管网多采用施工方便、水力学性能良好且不会锈蚀的塑料管道，如PVC 管、PE管等。
同时，应根据需要在管网中安装必要的安全装置，如进排气阀、限压阀、泄水阀等。
3.首部：其作用是从水源取水，并对水进行加压、水质处理、肥料注入和系统控制。
一般包括动力设备、水泵、过滤器、施肥器、泄压阀、逆止阀、水表、压力表，以及控制设备，如自动灌溉控制器、衡压变频控制装置等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 足球场草坪喷灌 一般宽68m，长110 1 足球场外喷洒方式 场地边界布置喷头，两个边线中点各布置1个喷头，射 程>45m，以180度进行扇形喷洒，四角各布置1个以45 度进行扇形喷洒。
优点：场内没有喷头干扰，喷头数量少，设备安装简单， 不影响跑道和其他设施，运行管理简单。 喷头较大，为减少管道直径，可以采用单喷头轮流喷洒。 同时喷洒的喷头不多于3个。
2021/3/1
25
五 高草区及树木的灌溉
大多数不专门铺设灌溉系统，主要依靠人工浇水 或降雨。
园林树木及花坛可采用地面滴灌、地下滴灌或微 喷灌系统。
新建植被需要一定时期的灌溉养护，快速给水器 或软管进行人工灌溉。
2021/3/1
26
第七节 管道布置
喷头布置完成后，需将所有的喷头用管道按照一 定的规则连接起来，并将不同的管道互相连接 ，最后形成一个从水源到喷头的压力供水系统 。
了解喷灌系统的工作方式 → 制定连接规则 → 管 道系统规划布置。
2021/3/1
27
一 喷灌系统运行方式
喷灌系统工作时将系统中的所有喷头分为许多灌水 单元，每个单元只包含几个喷头。喷灌时将几个单 元编成一组，一组的喷头可以同时工作，一组结束 后另一组进行喷灌，依次轮流喷洒——轮灌。
轮灌的必要性：
有效覆盖宽度
2021/3/1
22
3 三行布置 球道宽 >50m时。用正三角形。
2021/3/1
23
4 综合布置
2021/3/1
24
球道喷头布置注意事项 • 布置方式经济合理； • 球道喷头不应喷洒到果岭面上； • 球道边缘有树木、灌木丛的地方，喷头不应靠近
树木或灌木丛； • 球道边缘是水域，喷头不应靠近水域边缘； • 有边坡时，喷头应从上向下喷洒。
2021/3/1
16
2021/3/1
17
2021/3/1
18
三 发球台喷头布置
一般有4个发球台：职业1个，业余2个，女子1个。 • 不能布置在发球台中央或内部； • 不应布置在发球台击球方向的正前方，应在两侧或
后方；
• 一般1个喷头可完全覆盖，为了喷洒均匀，并考虑周 围的高草区，一般需2个，也可更多。
13
2021/3/1
喷头在内边线，喷洒半径 20.5m全圆喷洒 四角有干点，需补充灌溉
14
第六节 高尔夫球场草坪喷头布置
一 高尔夫球场简介 国际标准18球洞总长度5900-6400 m。面积大，球道长
短不一（90-550m），球道形状不规则（宽3070m）；果岭400-800m2。
2021/3/1
2021/3/1
8
三 草地网球场喷灌 1 草地网球场简介
2021/3/1
9
2 草地网球场喷头布置 采用可调角度的两种喷头，中等射程。
2021/3/1
10
四 草地木球场喷灌 1 草地木球场简介 平地果岭的木球场地：要求具平整、光滑的草坪，
36.6m× 36.6m。果岭上球的速度与果岭的长与宽、草 的密度、修剪状况，地面干湿等有关。 木球重<1.59kg, 周长<41.9cm。目标球直径6.35cm。 1 趋势：果岭面越来越大，草越来越粗。
15
二 果岭喷头布置 三 根据果岭面积大小，一个果岭布置4-6个喷头； 四 不能布置在果岭与球道通道的正中； 五 喷头应放置在果岭环的外缘，不应放在果岭边线上； 六 尽可能调节喷头位置保证均匀喷洒； 七 一般采用全圆喷洒方式，要求喷洒强度小、雾化程
度较好的喷头；特别大型的沙坑，沙坑边上的喷头 也可选用扇形喷洒方式。
2021/3/1
19
2021/3/1
20
四 球道喷头布置
1 单行布置
球道宽度在30-40m时，球道中线布置1行即可。 如喷头间距 = 射程，部分有二次喷洒；喷头间 距 > 射程均匀度更低。
节ห้องสมุดไป่ตู้喷头，喷头顶盖可作球道距离的标志。
2021/3/1
21
2 双行布置 球道宽在40-50m时，单行难以全面覆盖。用正三角形。
2021缺/3/1点：只适于已建成的草坪，建坪期间不宜使用。
1
2021/3/1
2
2 足球场内喷洒方式 必须使用地埋弹出式喷头。
2021/3/1
完全布置在内 中等射程的喷头 （23.2m） 布置简单 部分喷洒在界外
3
3 足球场内外结合喷洒方式 远射程和中射程组合，四角90°喷洒的扇形喷头（喷洒半 径48m），边线及中点的喷头采用地埋式（半径23m）。 3个中射程代替2个远射程，节省一定的投资，便于场地使 用。
2021/3/1
6
二 棒球场草坪喷灌
1 棒球场简介
占地约8000m2，比赛 区分内场和外场，内 场边长27m的正方形， 四角为本垒，一、二、 三垒。
2021/3/1
7
2 棒球场草坪喷头布置 内场、外场和准备区。 外场两个弧线布置13个 喷洒半径18.5m的喷头 扇形喷洒，内部13个同 型喷头全圆喷洒。 内场在四边各布置1个 半径适当的喷头。 准备区沿外边线布置喷 头扇形喷洒。
根据整个喷灌面积上的喷头数量及相应的流量，应 用总面积法确定喷洒面积上的平均喷灌强度：
一个灌溉系统中，可能有不同的植物种植区，因而选用不同型号和
2021/3/1
4
全用同一型号的地埋弹出式喷头，射程19m，场 内5个全圆喷洒，两个边线分别3个喷头180°喷 洒，底线各2个180°喷洒，四角各1个90°喷洒
2021/3喷/1 头种类统一，使用管理方便
5
4 足球场移动喷洒方式 • 卷盘式喷灌机进行移动式喷灌。 • 喷洒过程中喷灌机的移动依靠压力水通过卷盘驱动。 • 场地不需安装喷头和管道，适合已建成的场地或铺设管道 困难的情况。
（1）如果所有喷头同时工作，需要系统提供全部喷 头的流量和压力，一般不可能，也不经济；
（2）一次同时运行的喷头过多，要求各部件尺寸增 大，增加建设投资，能源消耗 和运行管理费增加 ；
（3）大的草坪绿地是由多种植物组成，不同植物其
2021/3/1
需水量不同。
28
二 轮灌组的划分 1 计算平均喷灌强度
山丘果岭的木球场地： 一般中心比四周高12-44cm，目 标球直径9.53cm，木球无规定，一般1.1-1.4kg。
2021/3/1
11
2021/3/1
12
2 草地木球场喷头布置
场地有不同的规格尺寸，但 形状都是正方形。内部 不设喷头。
喷头喷洒半径27.5m，半 径较大，喷灌强度高。
2021/3/1
