电与磁作图题-中考物理试题专题分类汇编

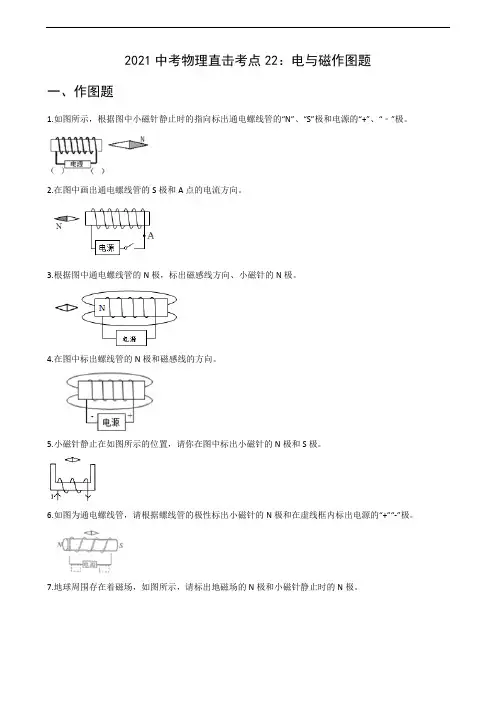

考点22 电与磁作图题-2021年中考物理备考之直击考点
2021中考物理直击考点22：电与磁作图题一、作图题1.如图所示，根据图中小磁针静止时的指向标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。
2.在图中画出通电螺线管的S极和A点的电流方向。
3.根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极。
4.在图中标出螺线管的N极和磁感线的方向。
5.小磁针静止在如图所示的位置，请你在图中标出小磁针的N极和S极。
6.如图为通电螺线管，请根据螺线管的极性标出小磁针的N极和在虚线框内标出电源的“+”“-”极。
7.地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N极。
8.如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极和磁感线方向。
9.在图中标出通电螺线管的N极和B点的电流方向．10.如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向．11.如图，请根据通电螺线管N极的位置，在图中标出电源的正极和其中一条磁感线的方向。
12.如图所示，在通电螺线管磁场中的A点放置一小磁针，小磁针静止时N极水平向右，请画出螺线管导线的绕法。
13.在图中标出小磁针的极．14.请根据图中小磁针静止时的指向，标出通电螺线管的N极和电源的正极。
15.如图甲，根据小磁针的指向（黑色为N极），画出磁感线的方向（每条都画），并标出磁铁的N、S极来．16.在图中标出通电螺线管的N极和电流方向。
17.如图所示，根据图中小磁针的N极，请标出：①图中磁感线的方向；②电源的正、负极。
18.根据图示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极．19.如题图所示，a表示闭合回路中垂直于纸面的一根导线，当a在磁场中运动时回路中能产生感应电流，请用箭头标出a的运动方向（只画一个），并画出一条磁感线。
20.如图所示，根据小磁针的N极指向，判断电源的正负极，填在括号内。
答案解析部分一、作图题1. 解:如图所示:解析：根据异名磁极相互吸引的规律可以知道,通电螺线管靠近小磁针N极的一端为S极,所以通电螺线管的左端是N极. 根据右手定则,伸出右手握住螺线管使大拇指指示通电螺线管的N极,则四指弯曲所指的方向为电流的方向,所以电流由螺线管的右端流入,即电源的右端为正极,电源左端是负极.如下图所示:分析：根据磁极间的作用规律判断螺线管的磁极，再利用安培定则判断电流的方向.2. 解：如图所示：解析：由图可知，小磁针的左端是N极，右端是S极，由磁极间的相互作用可知螺线管的左端是N极，右端是S极，由安培定则可知电流从螺线管的右端流入，如图所示：分析：结合通电螺线管的N极和S极，利用右手螺旋定则求解通电螺线管的电流方向。
中考物理电学作图类(家庭电路、电与磁)作图题专项练习(含解析)
中考物理电学作图类（家庭电路、电与磁）作图题专项练习【家庭电路篇】1．按要求作图（请保留作图痕迹）。
如图所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。
2．将图中各元件接入电路，其中开关只控制电灯，三孔插座带保险丝。
3．按照安全用电的原则，连接如图电路图，要求开关能控制灯泡。
4．请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。
5．小森家有两盏壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。
6．小明发现爸爸办公室天花板上的每个照明灯组由3根“220V 18W”的节能灯管组成（如图甲），用一个开关控制这3根灯管同时点亮或熄灭，请在图乙中连接该电路。
7．图中的虚线框内是电冰箱控制电路中的部分元件，压缩机M由温控开关自动控制，冷藏室的照明灯由门控开关进行控制，电冰箱通过电源插头接在插座上、请你将控制电路连接完整，并将三孔插座接入家庭电路。
8．用笔画线代替导线将下列元件连入电路。
9．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。
10．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。
11．如图甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。
图乙为示意图，请完成接线。
12．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
13．小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。
14．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．【电与磁篇】15．小磁针在条形磁铁的轴线上静止，如图所示。
2021年中考物理考点提高复习——电与磁作图专题
2021年中考物理考点提高复习——电与磁作图专题1. （2021衡阳模拟）如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电源的“＋”、“－”极．2．（2021绥化模拟）标出图中通电螺线管和小磁针的北极（用“S”和“N”表示）。
3．（2021郓城模拟）如图所示是一电磁铁和条形磁铁相互作用的磁场分布，请根据图中静止的小磁针的N、S极标出条形磁铁左端的极性、通电螺线管的绕线、A点的磁感应线的方向．4．（2021兰州模拟）图甲是利用左手定则判断通电导线在磁场中所受磁场力方向的情景图。
请用同样的方法判断图乙和图丙中各导线的受力方向，并在图中画出来。
（图乙和图丙中，箭头表示磁感线方向，“⊗”表示通电导线中电流方向垂直纸面向里，“⊙”表示通电导线中电流方向垂直于纸面向外。
）5．（2021邵阳模拟）请在图中标出小磁针的N极和磁感线的方向。
6．(2021连云港模拟)根据图中小磁针的指向，在图中小括号内标出电源的“+”或“﹣”极。
7.（2021中山模拟）如图通入电流发现，小磁针静止时电流表指针反向偏转，标出电源的正、负极，螺线管的N、S极，小磁针的N、S极并完成B螺线管绕线。
8．（2021抚松模拟）如图为通电螺线管，请根据其极性标出静止小磁针的N极，并在虚线框内标出电源的“+”“-”极。
9．（2021福建模拟）根据通电螺线管的磁感线方向，在括号里分别标注出电源的“+”“﹣”极和静止的小磁针的“N”“S”极。
10．（2021漳州模拟）根据图中小磁针静止时的N、S极，判断并标出电源的“+”、“-”极以及磁感线的方向。
11．（2021广州模拟）如图所示，当开关闭合时，弹簧测力计示数变小。
（1）画出弹簧测力计对条形磁铁拉力的示意图；（2）在虚线框内用电路图符号画出电源。
12.（2021封开模拟）如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。
中考物理电与磁真题汇编(含答案)含解析
中考物理电与磁真题汇编(含答案)含解析一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
中考物理模拟题《电与磁画图》专题检测卷-附带答案
中考物理模拟题《电与磁画图》专题检测卷-附带答案学校:___________姓名：___________班级：___________考号：___________1．根据磁感线的方向，标出下列各图中的N、S极( )2．请在图中，标出通电螺线管的N极、磁感线的方向和小磁针的N极。
3．在图中，请标出开关S闭合通电螺线管的N、S极；4．开关S闭合后，小磁针静止时指向如图所示。
请在图中两个虚线框内分别标出螺线管的磁极和电源的极性。
5．在图中画出螺线管的绕线（黑端为小磁针的N极）。
6．请在图中画出螺线管B上的绕线，要求通电后小磁针静止时的指向如图所示，并在虚框内画出电源符号。
7．如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N极。
（电源正极用“+”，负极用“﹣”表示）8．如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出：（1）电源“+”或“-”极；（2）左侧电磁铁上端磁极；（3）小磁针静止时右端磁极。
9．（1）如图中两灯并联，S是总开关，S1只控制灯泡L1，请将将所缺的导线补上；（2）在图中，请你标出小磁针的N极和A点的磁感线方向。
10．在图中，根据图中小磁针静止时的指向，用笔画线代替导线将如图所示的实物连线图补充完整（要求：①滑动变阻器的滑片向A端移动时通电螺线管的磁性减弱；①画出穿过螺线管内部的一条磁感线并用箭头标明磁感线方向）。
11．现有器材：带铁芯的螺线管、蓄电池、开关、滑动变阻器各一个，如图所示。
试用笔画线代替导线把它们连接起来（连线不要交叉）并满足以下两点要求。
（1）组成一个可改变电磁铁磁性强弱的电路；（2）当滑动变阻器的滑片向右滑动时，电磁铁的磁性增强。
参考答案1.【答案】【详解】磁体周围磁感线总是由N出来回到S极，由图可知，左图中左侧为N极，右侧为S极；右图中两个磁极都为N极，故答案如图：2.【答案】【详解】根据图中电源的正负极，利用安培定则可判断螺线管的右端为N极，在磁体外部，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管上方磁场的方向是从右向左的。
2019年中考物理试题分类汇编练习——电和磁作图专题(word版含答案)
2019年中考物理试题分类汇编——电与磁作图专题1.（2019菏泽，19）用箭头标出图中通电螺线管在A点产生的磁场方向。
2.（2019临沂，31）根据图中磁感线的方向，在括号内用“+”或“-”标出电源的正极或负极。
3.（2019通辽，18）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。
请标出电磁铁上端的极性及电源正负极。
4.（2019黔东南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
5.（2019辽阳，24）A 、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向；（2 ）电源右端的极性（用“+ ”或“- ”表示）。
（3）电磁铁B上方小磁针的N极。
6.（2019无锡，24）请在图中的括号中标出通电螺线管右端磁极的极性。
7（2019毕节，17）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
8.（2019昆明，19）请在图中将小磁针的北极涂黑，并以“N”表示。
9.（2019重庆A卷，15）在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性。
10.（2019贵港，23）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向。
11.（2019鄂州，21）如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极。
12.（2019新疆，19）请在图中标出电源的正、负极。
13.（2019淮安，21）在图内虚线框中，标出通电螺线管磁极的名称。
2019中考物理复习备考电、磁作图题专题汇编
2019中考物理复习电、磁作图题专题2、请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图。
3、在如图所示的电路中，以笔线代替导线，补两根导线，要求：①电键S闭合后，小灯才能发光。
②向左移动滑动变阻器的滑片P，小灯泡L亮度不变；电流表的示数变大。
4、如图所示家庭电路，开关S1同时控制吊灯L1、L2和L3；电路中还有一个带有开关的插排，其中S2控制两孔插座、S3控制三孔插座。
用笔画线表示导线，将它们连入电路。
5、如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路连接完整（要求：滑片P向右移动时，小灯泡变亮）6、如图所示，通过L1的电流为0.48A，通过L2的电流为0.71A．要求：①灯L1、L2并联，电流表A1测L1的电流，电流表A2测干路的电流。
请用笔画线代替导线把实物连接起来，导线不能交叉。
②根据你连接的实物图在方框中画出对应的电路图。
7、在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
要求：①闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量滑动变阻器两端的电压。
8、请根据图中的实物图画出电路图。
9、据实物图画出相应的电路图9、按要求设计电路。
要求：（1）只闭合开关S1，两灯L1、L2都亮；（2）只闭合S2，两灯L1、L2都不亮；（3）开关S1、S2都闭合，L1、不亮，L2亮。
10、根据如图所示的实物连线图，画出对应的电路图。
（要求连线要横平竖直，尽量使电路图简洁美观）。
11、如图所示，根据电路的方向，在空缺处正确填上电源和电流表、开关。
12、请在图中两个虚线方框内画出干电池和电压表的元件符号，闭合开关S后，使小灯泡L1和L2组成串联电路。
13、请在图中用笔画线代替导线按要求连接电路并在虚线框内画出电路图要求：（1）开关同时控制两盏电灯；（2）电灯L1、L2并联；（3）电流表测通过两灯的总电流；（4）所画导线不能交叉。
14、科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）。
初中物理--磁学作图题专项训练word版(附答案)
磁学作图专题训练（50题）1、如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“−”极，并标出通过通电螺线管外A点的磁感线的方向。
2、如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“−”极。
3、如图所示，闭合开关后，图中小磁针的指向不发生改变，根据图中小磁针的指向，画出闭合开关后，通电螺线管磁感线的方向，并标出电源的正极。
4、请你在图中标出电源的“+”、“−”极和小磁针的N极。
5、如图所示，请根据小磁针静止时N极的指向，标出磁感线的方向、电源的正负极。
6、如图所示，电磁铁的极性已经标出，请按要求作图。
①在括号内用“+”或“−”标出电源的极性，②标出磁感线的方向。
7、如图所示，闭合开关后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的“+”“—”极。
8、闭合开关S，电磁铁、条形磁体和小磁针静止时的位置情况如图所示，请标出：（1）磁感线的方向。
（2）电源右端的极性（用“+”或“-”表示）。
（3）条形磁体左端的极性（用“N”或“S”表示)。
9、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。
10、在如图所示中，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。
11、标出图中闭合开关后通电螺线管的N极。
12、如图，一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向并用“+”、“−”符号在括号內标出电源正、负极。
13、如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极，画出通电螺线管的绕法并画出通电螺线管通过小磁针的磁感线。
14、如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。
15、根据小磁针静止时N极的指向，在图中标出电源“+”极并用箭头表示磁感线的方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.22 电与磁作图题1．(2019·辽阳)A 、B 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向。
（2）电源右端的极性（用“+”或“﹣”表示）。
（3）电磁铁B 上方小磁针的N 极。
【答案】见解析 【解析】左图中电源上端为正极，根据其电流方向，由安培定则可知，电磁铁A 的左端为N 极，右端为S 极； 根据图中磁感线的形状可知，两电磁铁间的磁极为异名磁极，可知电磁铁B 的左端为N 极，右端为S 极； 在磁体外部，磁感线的方向由N 极指向S 极，所以图中磁感线的方向是从右向左； 再根据安培定则可知右图中电源左端为正极，右端为负极； 根据磁极间的作用规律可知小磁针右端为N 极，如图所示。
2．(2019·威海)闭合开关S 后小磁针的状态如图所示（小磁针黑色一端表示N 极），请在图中括号内标出通电螺线管的N 极和电源的“+”极。
【答案】见解析【解析】小磁针静止时N 极指向左，根据异名磁极相互吸引、同名磁极相互排斥，可以确定通电螺线管的（ ）（ ） S电源（ ）左端为S 极，右端为N 极；结合图中的线圈绕向和通电螺线管的N 极，利用安培定则可知线圈中的电流方向是从螺旋管的左端流入、右端流出，所以电源的左端为正极，右端为负极。
如下图所示：3. (2019·遂宁)请根据小磁针静止时S 、N 的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。
【答案】【解析】图中小磁针静止时N 极向左，由异名磁极相互吸引可知，通电螺线管的右端是S 极，左端是N 极；磁体周围的磁感线都是从N 极出来回到S 极，则可以判断图中磁感线的方向向右；根据螺线管的磁极和安培定则，可以判断电流从螺线管左端流入，由电流方向可知电源左端为正极，如图所示。
4.（2019·贵港）如图9所示，闭合开关S 后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外A 点的磁感线的方向。
【答案】如图所示【解析】小磁针偏转90°后，其N 极向右，S 极向左，根据同名磁极相互排斥，异名磁极相互吸引的规律，（ ）（ + ） S电源（N ）电源 SNN电源N可判断出通电螺线管的右端是N极，据此得出磁感线在A处的方向是向左的；再根据安培定则可以判定出电源的正极在左端，负极在右端。
作出的图如图所示。
＋5．(2019·岳阳)请标出图中通电螺线管外部磁感线的方向，小磁针的N极和电源的“+”极。
【答案】见解析【解析】由电源的正负极确定电流流向，再利用安培定则可判断螺线管的极性，则可知小磁针的指向及磁感线的方向。
由图可知，电磁铁的右侧为N极，左侧为S极，由安培定则可知，电流由左侧流入，右侧流出，故电源左侧为正极；由磁极间的相互作用可知小磁针右侧为N极，左侧为S极。
通电螺线管外部磁感线由N极指向S极。
故答案如图：6．(2019·巴中)根据图所示的通电螺线管，标出磁感线方向和小磁针北极。
【答案】见解析【解析】根据安培定则可以判断通电螺线管的下端是N极，上端是S极；根据磁体周围的磁感线都是从N 极出发回到S极，可以判断磁感线方向；磁场中磁感线方向和小磁针静止时N极指向是一致的，所以小磁针N极指向如图所示。
N7．(2019·攀枝花)螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。
【答案】见解析【解析】图中小磁针N极靠近螺线管的下端，根据异名磁极相互吸引可知，螺线管的下端为S极，上端为N极；根据右手螺旋定则可知，螺线管中的电流应由下向上，所以电源下端为正极，上端为负极；螺线管外部的磁感线由N极到S极，所以图中磁感线的方向向下；如图所示：8．（2019·乐山）如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。
闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
【答案】开关闭合后，弹簧伸长量减小，说明弹簧受到向上的弹力，则可知条形磁铁受到了向上的排斥力；因同名磁极相互排斥，所以可知螺线管上端为N极，下端为S极；则由右手螺旋定则可知，电流由螺线管上端流入，即电源的左端为正极，右端为负极；如图所示：【解析】弹簧伸长量减小，说明弹簧受到向上的弹力，则可知条形磁铁受到了向上的排斥力，则由磁极间的相互作用可知螺线管上端为S极，下端为N极；由右手螺旋定则可知电流方向，则可知电源的正负极。
9．（2019·德阳）如图所示，在图中标出静止在磁场中的小磁针的N极和通电螺线管磁感线的方向。
【答案】（1）根据电源的正负极由安培定则可判断出图中通电螺线管的右端为N极，左端为S极，根据同名磁极相互排斥，异名磁极相互吸引，可判定小磁针的左端为S极、右端为N极。
（2）根据磁感线都是从磁体的N极出发，回到S极，可以标出磁感线的方向。
如图所示：【解析】（1）根据电源的正负极由安培定则可判断出图中通电螺线管的NS极，根据磁极间的相互作用，可以判断小磁针的磁极。
（2）根据磁体周围的磁感线都是从N极出来，回到S极，进行判断。
本题考查了磁极间的相互作用规律，磁感线的特点，能做到灵活应用；同时还要注意小磁针静止时N极所指的方向为该点磁感线的方向。
10．(2019·鄂州)如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极。
【答案】磁感线从右向左，可以判断电磁铁的右端是S极，永磁体的右端是S极；根据安培定则，用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的右端进入，从左端流出，所以电源的右端是正极，左端是负极。
如图所示：【解析】根据磁体周围的磁感线从N极出来进入S极，判断电磁铁和永磁体的极性；由电磁铁的磁极，根据安培定则判断电流方向，判断电源正负极。
知道螺线管周围的磁体磁极、螺线管的磁极、磁感线、电流方向中的任意一者都可以判断另外几者。
11．(2019·通辽)如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。
请标出电磁铁上端的极性及电源正负极。
【答案】见解析【解析】滑动变阻器向右移动时，电阻变小，电流变大，电磁铁的磁性增强，弹簧伸长说明受到的拉力增大，所以电磁铁的上端应该和上面的磁极是异名磁极，根据磁极判断电流方向，判断电源正负极。
滑动变阻器向右移动时，电阻变小，电流变大，电磁铁的磁性增强，弹簧伸长说明受到的拉力增大，所以电磁铁的上端应该和上面的磁极是异名磁极，所以电磁铁的上端是S极，根据安培定则可以判断从电磁铁的下端入电流，所以可以判断电源的左端是正极，右端是负极。
如图所示：12．(2019·莱芜)如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极。
【答案】如图所示（正确标出N极得1分，标出磁场方向得1分【解析】磁感线是从N极出发回到S极，小磁针在磁场中静止时，N极所指方向与磁感线方向一致，故答案如图所示。
13．(2019·百色)如图所示为一个通电螺线管，请根据其两端磁极用箭头分别在A点标出电流的方向和在B 点标出磁感线的方向。
【答案】如图所示【解析】已知通电螺线管的左端为N极，右端为S极，由右手螺旋定则可知，螺线管中的电流应由右侧流入，则图中A点的电流方向向上；在磁体周围的磁感线从N极出发回到S极，所以B点磁感线的方向向右，如图所示。
14．（2019·毕节）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
【答案】如下图所不【解析】解：小磁针静止时左端为S极、右端为N极，根据磁极间的相互作用规律可知，通电螺线管的左端是N极，右端是S极如图；根据安培定则可以判断电流从左端进入通电螺线管，则可知电源左端为正极、右端为负极；当电流越小时，电磁铁的磁性越弱，要想电磁铁的磁性变弱，应减小电路中的电流，由欧姆定律可知，应增大电路中的电阻，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻应变长，故连接如图所示。
故答案为：如上图。
15．（2019·随州）随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。
刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。
刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。
在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
【答案】如解析图所示【解析】电磁继电器断电时衔铁被弹簧拉起，动触头和上面的静触头接通，绿灯电路工作，所以绿灯和电源构成通路。
电磁继电器通电时电磁铁具有磁性，动触头和下面的静触头接通，红灯和电铃电路工作，所以红灯、电铃和电源构成通路，电铃和红灯只要拆卸掉任意一个，另一个也“没有电”，说明两者是串联的。
（1）先把电磁铁的线圈连接好，导线都在螺旋管的同侧，绕螺旋管时一端在螺旋管的上面绕，一端从螺旋管的下面绕如图。
（2）棚内温度正常时“温控开关”处于断开状态，电磁继电器断电，衔铁被弹簧拉起，动触头和上面的静触头接通，绿灯电路工作，所以绿灯、电源、动触头和上面静触头构成通路，连接如图。
（3）棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电磁铁具有磁性，说明电源、衔铁、电磁铁连成一个通路。
（4）电铃和红灯只要拆卸掉任意一个，另一个也“没有电”，说明两者是串联的，首先把红灯和电铃串联起来。
棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电磁铁具有磁性吸引衔铁，动触头和下面的静触头接通，电源、红灯、电铃、动触头、下面静触头组成一个通路如图。
故答案如上图。
16.（2019·南京）根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。
【答案】见解析图【解析】由小磁针N极所指的方向可知磁感线的方向，由磁感线的特点可知磁极分布，根据安培定则可判断电源的正负极。
小磁针N极向下，则说明该点磁感线向下，而外部磁感线由N极指向S极，故上侧为N极，下侧为S极；由右手螺旋定则可知螺线管的绕向为由上向下，故可得电源上方为正极，如图所示：17．(2019·抚顺)如图所示，通电螺线管右上方放置一条形磁体，通电后发现条形磁体N极与通电螺线管上方相互吸引，小磁针静止在如图所示位置。
请标出：（1）电源上端的极性（用“+”或“﹣”表示）。
（2）磁感线的方向。
（3）小磁针右端的磁极（用“N”或“S”表示）。
