装置单孔膜曝气器的方法

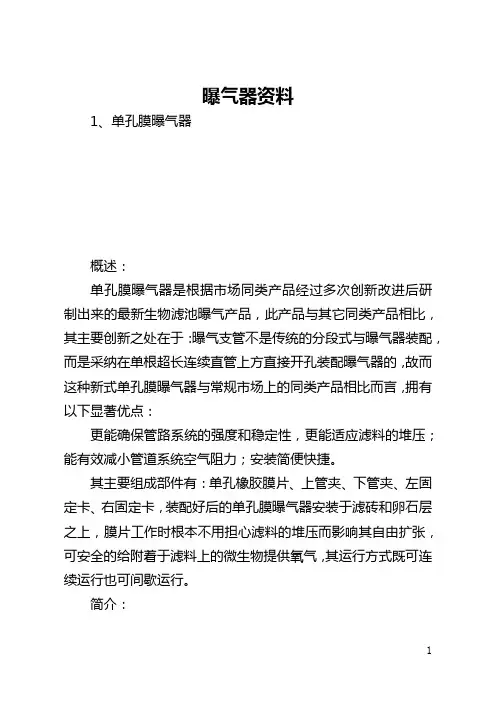

曝气器资料
曝气器资料1、单孔膜曝气器概述：单孔膜曝气器是根据市场同类产品经过多次创新改进后研制出来的最新生物滤池曝气产品，此产品与其它同类产品相比，其主要创新之处在于：曝气支管不是传统的分段式与曝气器装配，而是采纳在单根超长连续直管上方直接开孔装配曝气器的，故而这种新式单孔膜曝气器与常规市场上的同类产品相比而言，拥有以下显著优点：更能确保管路系统的强度和稳定性，更能适应滤料的堆压；能有效减小管道系统空气阻力；安装简便快捷。
其主要组成部件有：单孔橡胶膜片、上管夹、下管夹、左固定卡、右固定卡，装配好后的单孔膜曝气器安装于滤砖和卵石层之上，膜片工作时根本不用担心滤料的堆压而影响其自由扩张，可安全的给附着于滤料上的微生物提供氧气，其运行方式既可连续运行也可间歇运行。
简介：在曝气生物滤池工艺中，为了提供微生物生存所需要的氧气，一般生物滤池一般采纳在滤池下部设有通风孔，依靠自然通风供氧，这样容易造成供气气压分布不均，出现短流、局部气堵现象，自然通风供氧受操纵于池内温度与气温之差，滤池高度，滤料空隙及风力，不能给滤池提供稳定、均匀的通风，曝气生物滤池通过向滤池的滤料层中强制通入空气来替代自然通气供氧，以完全提供生存在挂膜生物陶粒滤料上的微生物新陈代谢所需要足够的、稳定的氧份，来提高曝气生物滤池整体效果。
特点：不受池内温度与气温之差，不受滤池高度及挂膜生物陶粒滤料空隙率操纵，气泡直径小，而且气泡分布范围大，因曝气器出口有凹凸等分不易被堵塞，不怕挂膜生物陶粒滤料堆压。
结构：通气分管及支管采纳BS－UPVC塑料硬管，采纳BS制成，由上管夹、下管夹、单孔膜、BS固定调节支架等组成。
主要技术参数：水深4.5m氧利用率：22% 气量域值：0.20～0.45m3/h设计通气量：0.3 m3/h安装密度：36～49个/m2单孔直径：Ф1.0 mm单孔膜直径：Ф33mm空气配管规格：Ф25 mm空气的氧交换率：30%以上充氧能力：＞0.2kg/h单孔膜曝气器阻力损失:≤2.5KP安装高度：100～200 mm部件材质及使用寿命：上下管夹：BS（白色，无回料）左右固定卡：BS（白色，无回料）单孔膜：EPDM或硅橡胶调节支架：BS（白色，无回料）使用寿命：不少于10年安装及其它：1、在曝气生物滤池内先安装滤板、曝气生物滤池专用滤头，然后安装单孔膜曝气器，再倒入鹅卵石垫层（高度约200m），最后倒入挂膜生物陶粒滤料。

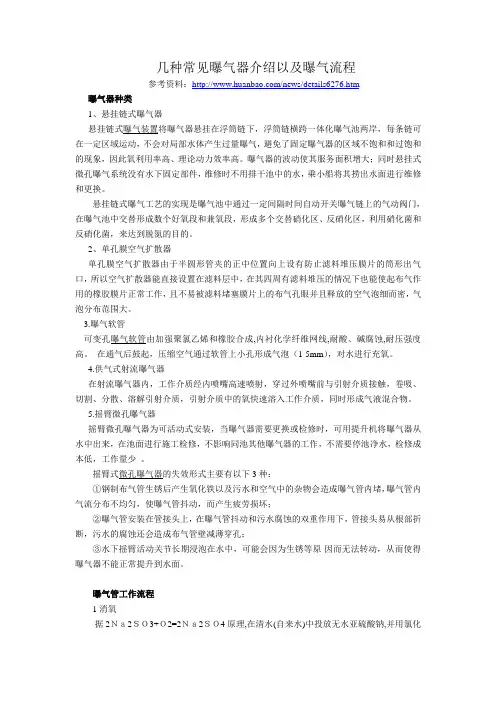

几种常见曝气器介绍以及曝气流程
几种常见曝气器介绍以及曝气流程参考资料：/news/details6276.htm 曝气器种类1、悬挂链式曝气器悬挂链式曝气装置将曝气器悬挂在浮筒链下，浮筒链横跨一体化曝气池两岸，每条链可在一定区域运动，不会对局部水体产生过量曝气，避免了固定曝气器的区域不饱和和过饱和的现象，因此氧利用率高、理论动力效率高。
曝气器的波动使其服务面积增大；同时悬挂式微孔曝气系统没有水下固定部件，维修时不用排干池中的水，乘小船将其捞出水面进行维修和更换。
悬挂链式曝气工艺的实现是曝气池中通过一定间隔时间自动开关曝气链上的气动阀门，在曝气池中交替形成数个好氧段和兼氧段，形成多个交替硝化区、反硝化区，利用硝化菌和反硝化菌，来达到脱氮的目的。
2、单孔膜空气扩散器单孔膜空气扩散器由于半圆形管夹的正中位置向上设有防止滤料堆压膜片的筒形出气口，所以空气扩散器能直接设置在滤料层中，在其四周有滤料堆压的情况下也能使起布气作用的橡胶膜片正常工作，且不易被滤料堵塞膜片上的布气孔眼并且释放的空气泡细而密，气泡分布范围大。
3.曝气软管可变孔曝气软管由加强聚氯乙烯和橡胶合成,内衬化学纤维网线,耐酸、碱腐蚀,耐压强度高。
在通气后鼓起，压缩空气通过软管上小孔形成气泡（1-5mm），对水进行充氧。
4.供气式射流曝气器在射流曝气器内，工作介质经内喷嘴高速喷射，穿过外喷嘴前与引射介质接触，卷吸、切割、分散、溶解引射介质，引射介质中的氧快速溶入工作介质，同时形成气液混合物。
5.摇臂微孔曝气器摇臂微孔曝气器为可活动式安装，当曝气器需要更换或检修时，可用提升机将曝气器从水中出来，在池面进行施工检修，不影响同池其他曝气器的工作，不需要停池净水，检修成本低，工作量少。
摇臂式微孔曝气器的失效形式主要有以下3种：①钢制布气管生锈后产生氧化铁以及污水和空气中的杂物会造成曝气管内堵，曝气管内气流分布不均匀，使曝气管抖动，而产生疲劳损坏；②曝气管安装在管接头上，在曝气管抖动和污水腐蚀的双重作用下，管接头易从根部折断，污水的腐蚀还会造成布气管壁减薄穿孔；③水下摇臂活动关节长期浸泡在水中，可能会因为生锈等原-因而无法转动，从而使得曝气器不能正常提升到水面。
曝气池内曝气系统安装施工工法
曝气池内曝气系统安装施工工法一、前言曝气池是污水处理工艺中的一种重要设备，它的作用是通过曝气作用使污水中的有机物得以分解，从而实现水质的净化。
曝气池内曝气系统是曝气池中最核心、最关键的组成部分之一，它能够保证曝气池中的氧气充分溶解，从而提高池内的曝气效果。
本文将对曝气池内曝气系统的安装施工工法进行详细介绍，让读者了解该工法在实际工程中的应用。
二、工法特点曝气池内曝气系统安装施工工法的特点在于，它是一种高效、可靠、灵活、可调控的曝气系统，能够针对不同的污水处理工艺要求进行精确的运行控制，获得最佳的处理效果。
其主要特点如下：1、系统自动化程度高，能够实现自主调控；2、整体结构紧凑，占地面积小；3、系统建设难度较小，不需要过多的人力和物力资源支持；4、曝气器排污量小，满足环保标准；5、此种曝气系统可根据实际情况进行灵活调整和适应。
三、适应范围曝气池内曝气系统安装施工工法适用于各种污水处理工艺中的曝气池，适用于处理各类工业污水、生活污水、农村污水等，广泛应用于污水处理厂、化工厂、印染厂、食品厂等各类工业园区。
四、工艺原理曝气池内曝气系统安装施工工法的核心原理是曝气。
曝气是污水处理过程中最为重要的环节之一。
在曝气池中，通过曝气气泡将空气注入水中，使水中的有机物质得以分解，达到净化水质的目的。
由于曝气器的出气量、气泡大小、曝气深度等因素直接影响曝气效果，因此合理设计和施工曝气系统对水质处理的质量至关重要。
具体来说，曝气池内曝气系统由曝气器、曝气管、支架和氧气供应系统等部分组成。
曝气器通过氧气供应系统将氧气注入曝气管中，由曝气管分配到曝气板表面，形成大小适宜的气泡。
曝气管的布置位置和数量、曝气板的材料和设计都会影响到整个曝气系统的曝气效率和稳定性。
因此，在实施施工过程中，需要根据现场情况进行合理调整。
五、施工工艺曝气池内曝气系统安装施工工法分为以下几个主要步骤：1、制定施工方案：在实际施工前，需要制定合理的施工方案，确定工程范围、施工周期、分工和施工中的主要技术措施。
曝气器使用说明书
目录1. HLK系列曝气器介绍 (1)2．结构特征与工作原理 (2)3. 技术特性 (3)4. 主要材料 (3)5 安装与调试 (4)6. 保养、维修 (10)7. 运输、贮存 (12)8. 开箱及检查 (12)HLK系列盘式橡胶膜片可张微孔曝气器1. HLK系列曝气器介绍HLK系列盘式可张微孔曝气器，由固定圈、薄膜、薄膜托板，止回阀和曝气器托盘构成。
该装置曝气气泡直径小，气液界面直径小，气液界面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强；广泛应用于市政、食品、化工、制药、矿产、水产养殖水处理等领域。
1.1主要用途及适用范围HLK系列盘式可张微孔曝气器适用于各类污水处理中的充氧要求。
其各项性能指标完全符合CJ/T3015.1-1993、CJ/T3015.4-1996标准的规定。
1.2 使用环境条件、工作条件：1.2.1能在空气温度90-100℃环境中工作。
1.2.2外部气候环境温度 -30.0-45.0℃1.2.3水介质温度 4-50℃1.2.4 pH值 4-91.2.5最大浸没深度10.0m1.2.6工作制24h/day连续或间歇1.3 引用和执行标准GB5863.2、HG21561 管材、管件技术性能CJ/T3015.4－1996 CJ/T3015.1－1993 污水处理用可张中微孔曝气器污水处理用微孔曝气器GB1220 不锈钢支架GB5782/GB6170 固定用螺栓及螺母2．结构特征与工作原理2.1 总体结构特征膜式曝气盘主要由固定圈、薄膜、薄膜托板和曝气器托盘构成。
曝气器膜片采用三元乙丙橡胶（EPDM）制成，耐臭氧氧化性能极好，耐热可达150摄式度，耐低温可达-50摄式度，耐有机溶剂和无机物性能较好，抗压可达25Mpa，伸长率可达500%。
曝气器膜片打有约3700--6600个微孔，由于采用了特殊工艺一次成型，孔眼均匀，气流在整个膜片上的分布十分均匀，保证了气流与污水接触的稳定性和全面性。

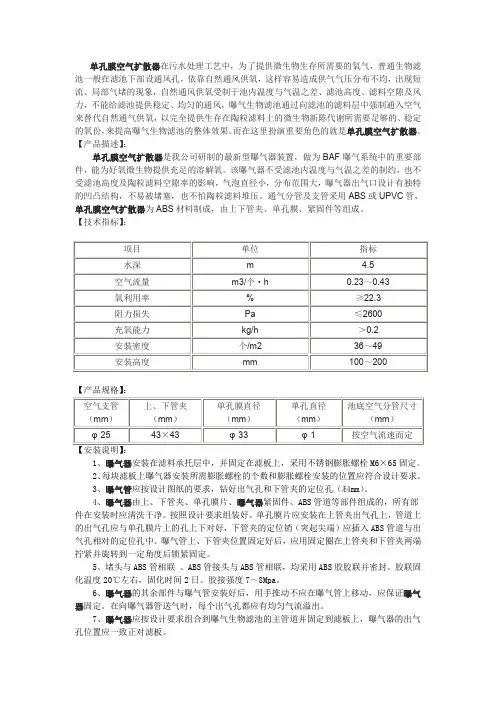

单孔膜空气扩散器在污水处理工艺中为了提供微生物生存
单孔膜空气扩散器在污水处理工艺中，为了提供微生物生存所需要的氧气，普通生物滤池一般在滤池下部设通风孔，依靠自然通风供氧，这样容易造成供气气压分布不均，出现短流、局部气堵的现象，自然通风供氧受制于池内温度与气温之差、滤池高度、滤料空隙及风力，不能给滤池提供稳定、均匀的通风，曝气生物滤池通过向滤池的滤料层中强制通入空气来替代自然通气供氧，以完全提供生存在陶粒滤料上的微生物新陈代谢所需要足够的、稳定的氧份，来提高曝气生物滤池的整体效果。
而在这里扮演重要角色的就是单孔膜空气扩散器。
【产品描述】：单孔膜空气扩散器是我公司研制的最新型曝气器装置，做为BAF曝气系统中的重要部件，能为好氧微生物提供充足的溶解氧。
该曝气器不受滤池内温度与气温之差的制约，也不受滤池高度及陶粒滤料空隙率的影响，气泡直径小，分布范围大，曝气器出气口设计有独特的凹凸结构，不易被堵塞，也不怕陶粒滤料堆压。
通气分管及支管采用ABS或UPVC管，单孔膜空气扩散器为ABS材料制成，由上下管夹、单孔膜、紧固件等组成。
【技术指标】：项目单位指标水深m 4.5空气流量m3/个·h 0.23～0.43氧利用率% ≥22.3阻力损失Pa ≤2600充氧能力kg/h ＞0.2安装密度个/m2 36～49安装高度mm 100～200【产品规格】：空气支管（mm）上、下管夹（mm）单孔膜直径（mm）单孔直径（mm）池底空气分管尺寸（mm）φ25 43×43 φ33 φ1 按空气流速而定【安装说明】：1、曝气器安装在滤料承托层中，并固定在滤板上，采用不锈钢膨胀螺栓M6×65固定。
2、每块滤板上曝气器安装所需膨胀螺栓的个数和膨胀螺栓安装的位置应符合设计要求。
3、曝气管应按设计图纸的要求，钻好出气孔和下管夹的定位孔（Æ4mm）。
4、曝气器由上、下管夹、单孔膜片、曝气器紧固件、ABS管道等部件组成的，所有部件在安装时应清洗干净。
曝气器方案
中国石油化工股份有限公司济南分公司曝气头更换技术方案江苏赛欧环保设备有限公司2015/04曝气头更换方案方案一盘式橡胶膜片微孔曝气器1、概述在目前的污水处理工艺中，曝气器的应用是很广泛的，它不但用量大，也是污水处理工艺的核心部件，直接影响污水厂的运行质量及出水水质。
传统的曝气器是由平片状橡胶膜片紧贴在平面的支撑板或略微凸起的支撑板上，并用压盖压紧，这种曝气器的膜片扩张拉伸是靠橡胶自身的弹性来实现的，且曝气时产生的应力主要集中在膜片中心及四周，膜片的拉伸量相对较小，因而造成曝气器的曝气阻力较大，膜片容易老化撕裂，这使得充氧能力降低、用电消耗加大、设施维修更换工作量加大。
针对传统曝气器上述缺点，开发出了新一代盘式橡胶膜片微孔曝气器。
2、产品特点：※将传统曝气器的平片状橡胶膜片改为带延伸补偿的橡胶膜片，膜片周边区域加厚具有足够的延伸补偿量，可以自由回弹，避免了因应力集中而导致的膜片撕裂，大大延长了使用寿命。
※在膜片与支撑板之间采用密封性能更好的反扣折式结构，并有效地避免了膜片的脱落现象。
※膜片采用一种内在的止回阀设计——中心加厚无孔设计,当关闭供气后，在水压及膜片自身弹性的作用下，膜片的中心回落在薄膜托板的孔上，而未打孔的区域恰好覆盖住空气释放孔，像止回阀一样能防止液体倒流进曝气系统中去。
※曝气器内部设有独立的T型止回阀，即使膜片损坏也能保证管路不进水，特别适合于间歇式曝气工艺，如SBR工艺等。
※膜片采用进口三元乙丙胶（EPDM）制成，抗老化、耐腐蚀、经久耐用。
※独特的开孔技术使曝气器气泡释放均匀，产生的气泡直径细密，可减少对污泥颗粒的剪切破坏作用。
※通用标准3/4″（英制）螺纹接口，可采用螺纹连接，也可采用软连接，密封性能更好，并能有效避免因曝气器工作时产生的振动而导致的连接件断裂。
※最高可耐100℃高温，可用于水深达10米的深池曝气。
3、产品结构：该系列盘式膜片微孔曝气器主要由膜片、止回阀、固定圈和曝气器托盘等构成。
曝气设备操作方法
曝气设备操作方法曝气设备是用于水处理过程中加注气体以提供氧气，从而促进生物菌落的生长及污水处理效果的提高的设备。
常见的曝气设备有机械曝气装置和喷射式曝气装置。
下面将分别介绍这两种曝气设备的操作方法。
一、机械曝气装置的操作方法步骤一：准备工作1. 检查曝气设备的电源开关是否关闭，并且确认设备已经接好电源。
2. 检查曝气装置的气源供应管是否连接稳固，并且气源是否充足。
3. 检查机械曝气设备的传动部分是否灵活，并进行必要的润滑。
步骤二：开机操作1. 按下曝气设备的启动按钮，确保设备能够正常启动运行。
2. 检查气泡产生的情况，确保曝气装置能够正常产生气泡。
3. 根据需要，调节曝气设备的转速，并注意观察效果，以达到最佳的曝气效果。
4. 监控曝气设备的运行情况，如温度、振动等参数，确保设备能够稳定运行。
步骤三：停机操作1. 按下曝气设备的停机按钮，将设备停止运行。
2. 关闭气源供应管，切断气体的输入。
3. 进行设备的巡检和维护，如清洗过滤器、拆卸清理阀门等。
4. 记录设备的运行情况和操作细节，以备将来参考。
二、喷射式曝气装置的操作方法步骤一：准备工作1. 检查喷射口和气源供应口是否干净和畅通，确保气体正常进入喷射式曝气装置。
2. 检查喷射式曝气装置的气源供应管是否连接稳固，并且气源是否充足。
3. 检查喷射式曝气装置的液体输送管是否连接到水体中。
步骤二：开机操作1. 打开气源供应阀门，将气体导入喷射式曝气装置。
2. 配置喷射式曝气装置的参数，如气体流量、液体流量等。
3. 检查喷射式曝气装置的泵的运转情况，确保液体能够正常流动。
4. 检查气泡的产生情况，确保喷射式曝气装置能够正常产生气泡。
步骤三：停机操作1. 关闭气源供应阀门，切断气体的输入。
2. 关闭喷射式曝气装置的泵，并将喷射口从水中拿出。
3. 进行设备的巡检和维护，如清洗喷射口和更换损坏的管道。
4. 记录设备的运行情况和操作细节，以备将来参考。
在操作过程中，需要注意以下事项：1. 操作人员需要戴好个人防护装备，如手套、面罩等。
SBR工艺曝气系统曝气器安装方案
SBR工艺曝气系统曝气安装（改造技术方案）石家庄市永峰环保设备有限公司2015年3月19日SBR工艺曝气系统曝气器安装方案一、现场状况：1、原有曝气系统运行不稳定，故障率高，不能达到原设计技术要求，我们分析有以下原因：1）、风机风量和曝气器总通气量不匹配，风机风量过大，使曝气器长期高负荷运行，缩短了曝气器使用寿命。
2）、曝气器的材质或者原材料生产没有达到技术要求。
3）、再有就是在安装曝气器时现场的各种情况，也会缩短曝气器的使用寿命。
现场采用SBR工艺,曝气系统一般采用底部固定曝气，在曝气器上面安装各种生物膜填料，这样布置在产品使用周期内，一般不会出现故障，而且运行情况良好，出现上述情况才会缩短使用寿命，影响使用效果。
对于以上的问题，我们要使所选用的曝气器总通气量必须和风机风量相匹配，曝气器的布置必须均匀不能留有曝气死角，选用便于安装拆卸，维修方便，使用寿命长的曝气器。
二、产品参数及需要数量管式可提升曝气器参数：通气量：8m³/h服务面积：1.8—2平米有效长度：2米氧利用率：大于35%现场风机三台，两用一备，通气量为2.82*2*60=338.4m³/h按通气量计算曝气器所需数量为338.4÷4=42.4套需要布置曝气器的池子面积为4.35*6.4+4.5*5.6+4.5*5.6=78.2平米按每套服务面积所需数量为78.2÷1.8=43.4套曝气器的数量确定首先以风机风量为主要参考指标，其次是根据安装面积大小均匀布置，最终确定曝气器数量为42套。
三、 SBR工艺的曝气方式，是在填料下方曝气，是需氧量高的区域，应适当加大安装密度，调节曝气池只是起到均质，均量的调节作用，安装数量适当减少。
我们的管式可提升曝气器采用不锈钢支架，使用寿命达到5-8年，其余支架部分为耐腐蚀，耐老化的ABS材质，寿命5年以上，曝气器膜片为易损耗产品，三年为一更换周期。
我们的曝气器可多次重复拆装使用，不影响使用效果，可在不停止运行的情况下进行检修更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北海科环保设备有限公司
单孔膜曝气器普通平均布于池底，依据装置数目进行合理安插，并在装置时留意预留必然的维修空间（依据装置工夫详细确定）。
曝气池底板在土建施工时要求做到程度，并在施工终了清除破裂的水泥块和杂物，为装置曝气器发明优越的前提。
微孔曝气器装置前要把配气管装置固定好，配气支管上装置可调理可调理高度的起落式管支座，配气和装置终了后要用紧缩空气重复吹扫数次，将管内的灰尘杂物吹净为止。
关于推流式曝气池大多采用渐减曝气方法，可分为 50% ， 27% ， 23% 三段安插，这种安插方法能使曝气系统进一步到达优化运转。
装置时需留意以下几点：
1、管道口需擦拭洁净的将胶水平均涂抹，确保衔接结实，不漏气。
2、微孔曝气软管装置得能否程度，对平均散布有很大的影响，因而要求全池曝气器外表的高差不超越± 3mm .
3、装置时需查验密封圈能否装置到位，防止漏气景象。
